Page 17 of 883

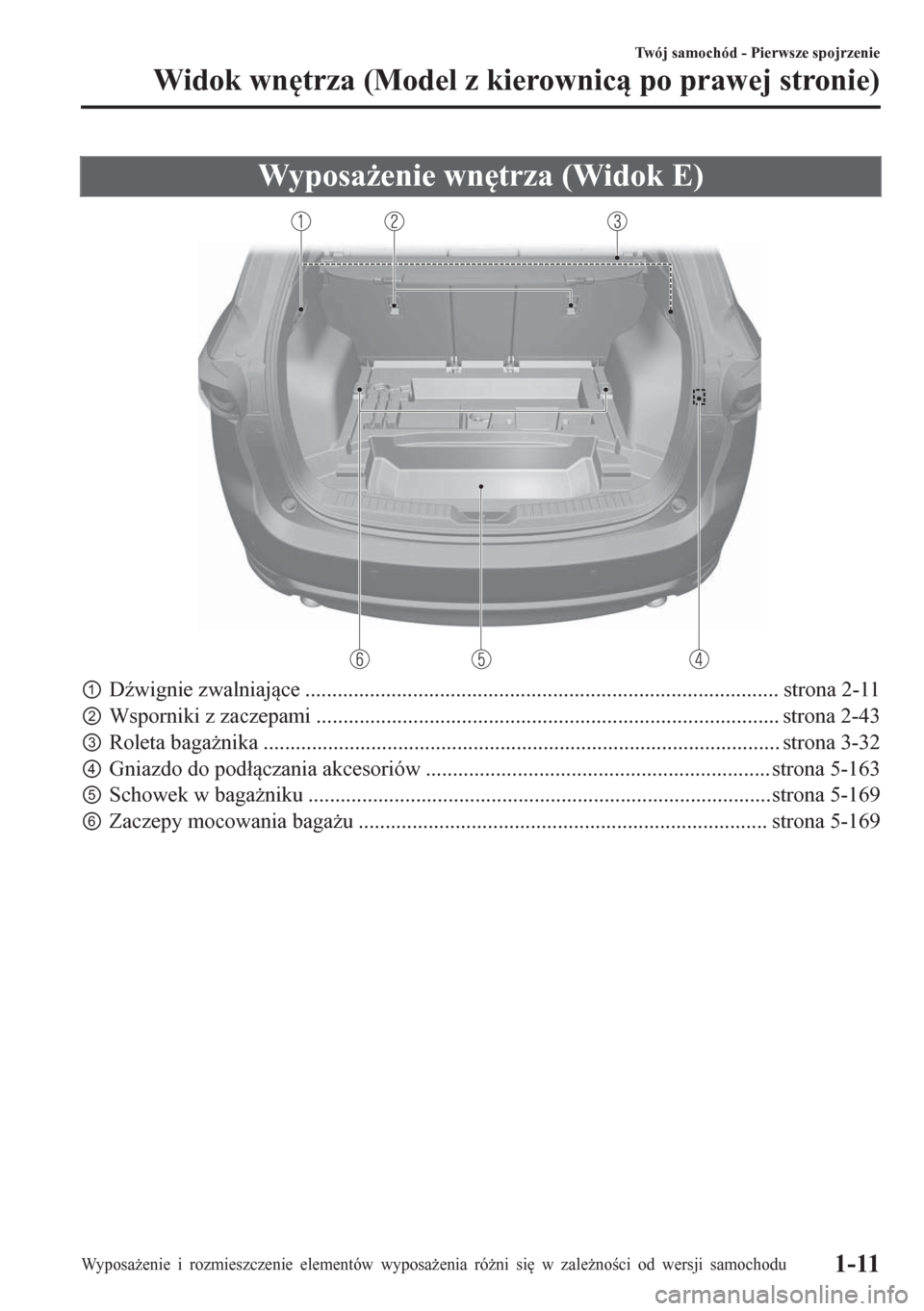

Wyposa*enie wn
trza (Widok E)
pD(wignie zwalniajce ........................................................................................ strona 2-11
qWsporniki z zaczepami ...................................................................................... strona 2-43
rRoleta baga*nika ................................................................................................ strona 3-32
sGniazdo do pod áczania akcesoriów ................................................................ strona 5-163
tSchowek w baga*niku ......................................................................................strona 5-169
uZaczepy mocowania baga*u ............................................................................ strona 5-169
Twój samochód - Pierwsze spojrzenie
Widok wn
trza (Model z kierownic po prawej stronie)
Wyposa*enie i rozmieszczenie elementów wyposa*enia ró*ni si
w zale*no ci od wersji samochodu1-11

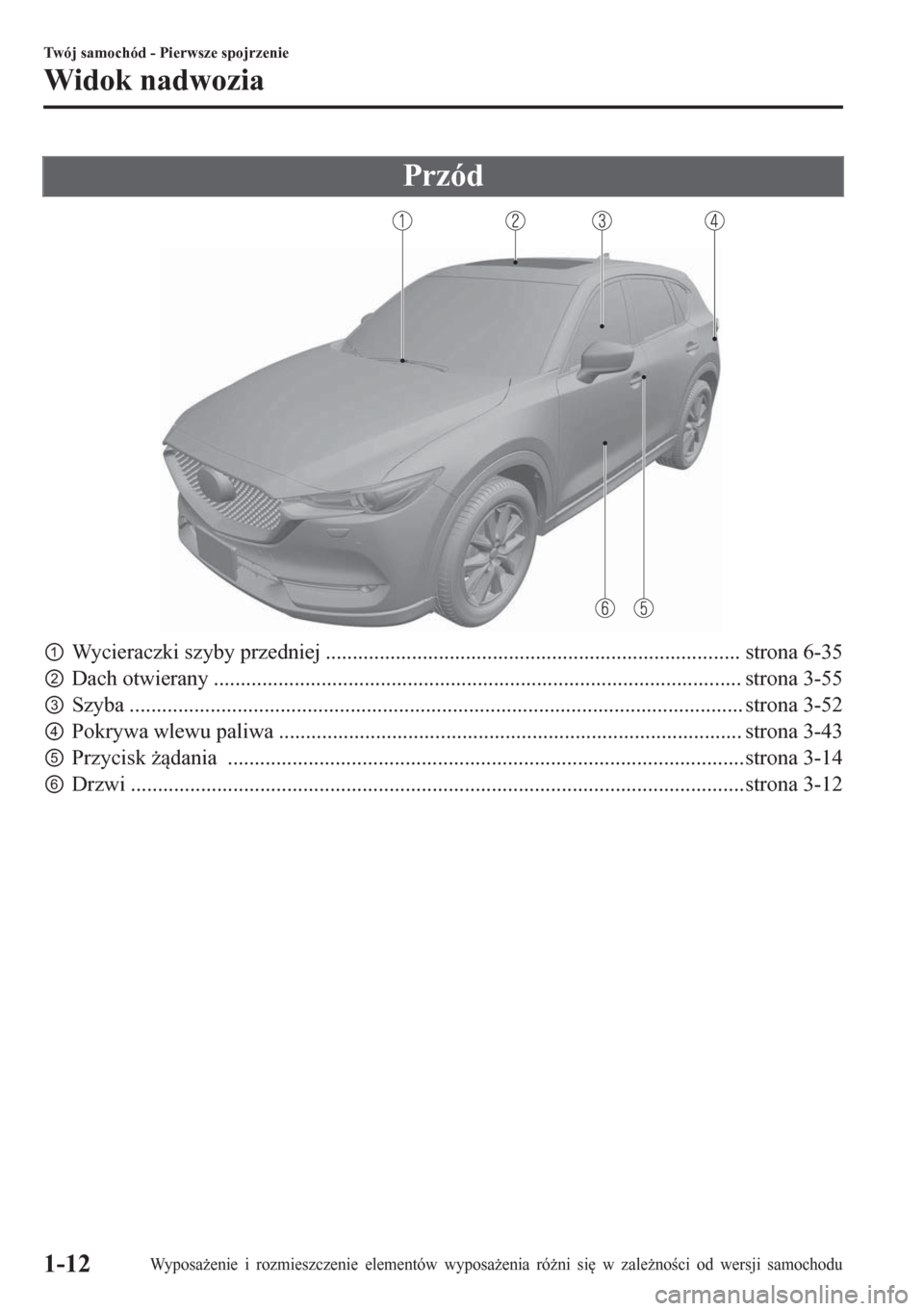

Page 18 of 883
Przód
pWycieraczki szyby przedniej ............................................................................. strona 6-35
qDach otwierany .................................................................................................. strona 3-55
rSzyba .................................................................................................................. strona 3-52
sPokrywa wlewu paliwa ...................................................................................... strona 3-43
tPrzycisk *dania ................................................................................................strona 3-14
uDrzwi ..................................................................................................................strona 3-12
Twój samochód - Pierwsze spojrzenie
Widok nadwozia
1-12Wy p o s a*enie i rozmieszczenie elementów wyposa*enia ró*ni si
w zale*no ci od wersji samochodu

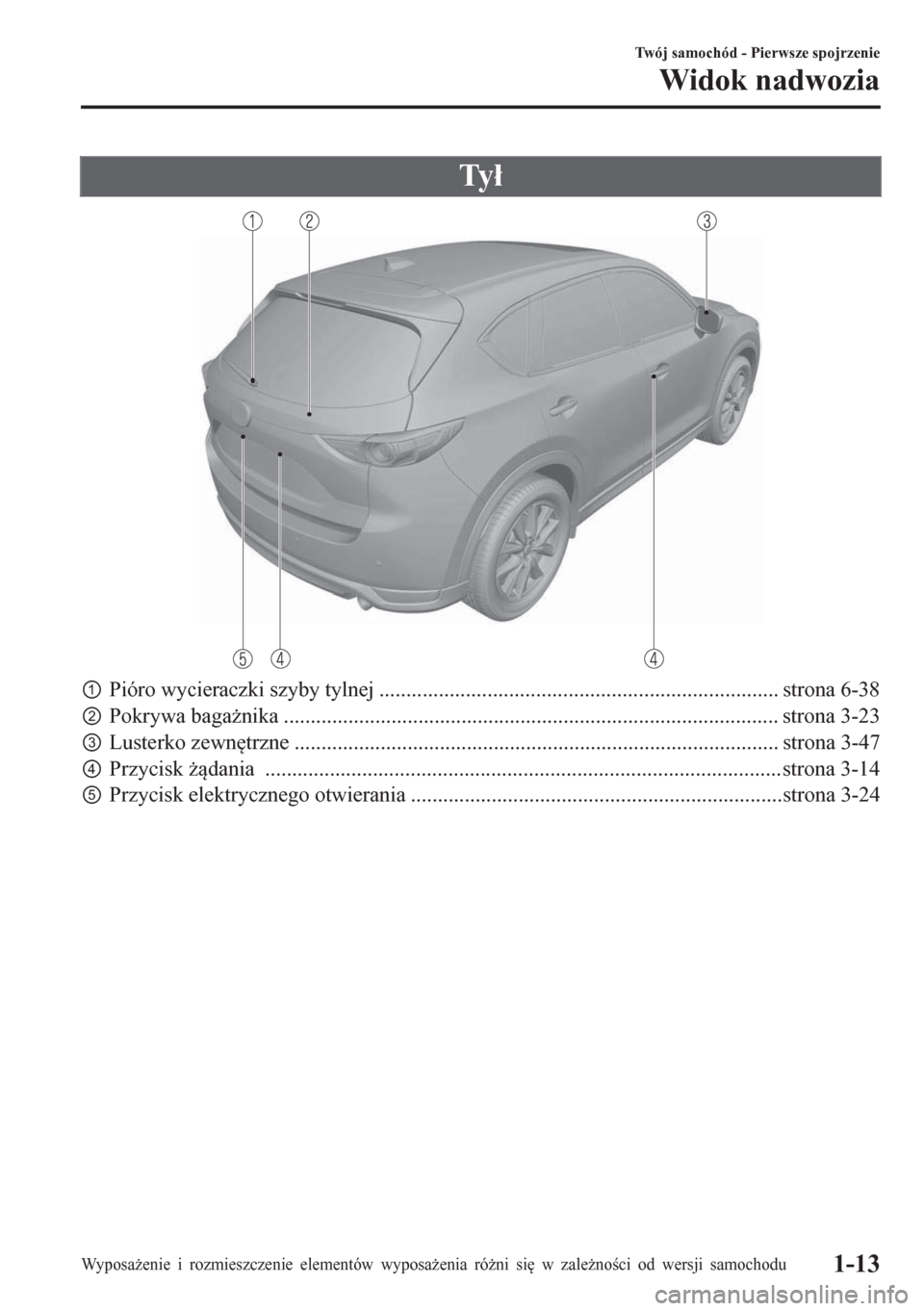

Page 19 of 883
Ty á
pPióro wycieraczki szyby tylnej .......................................................................... strona 6-38
qPokrywa baga*nika ............................................................................................ strona 3-23
rLusterko zewn
trzne .......................................................................................... strona 3-47
sPrzycisk *dania ................................................................................................ strona 3-14
tPrzycisk elektrycznego otwierania .....................................................................strona 3-24
Twój samochód - Pierwsze spojrzenie
Widok nadwozia
Wyposa*enie i rozmieszczenie elementów wyposa*enia ró*ni si
w zale*no ci od wersji samochodu1-13

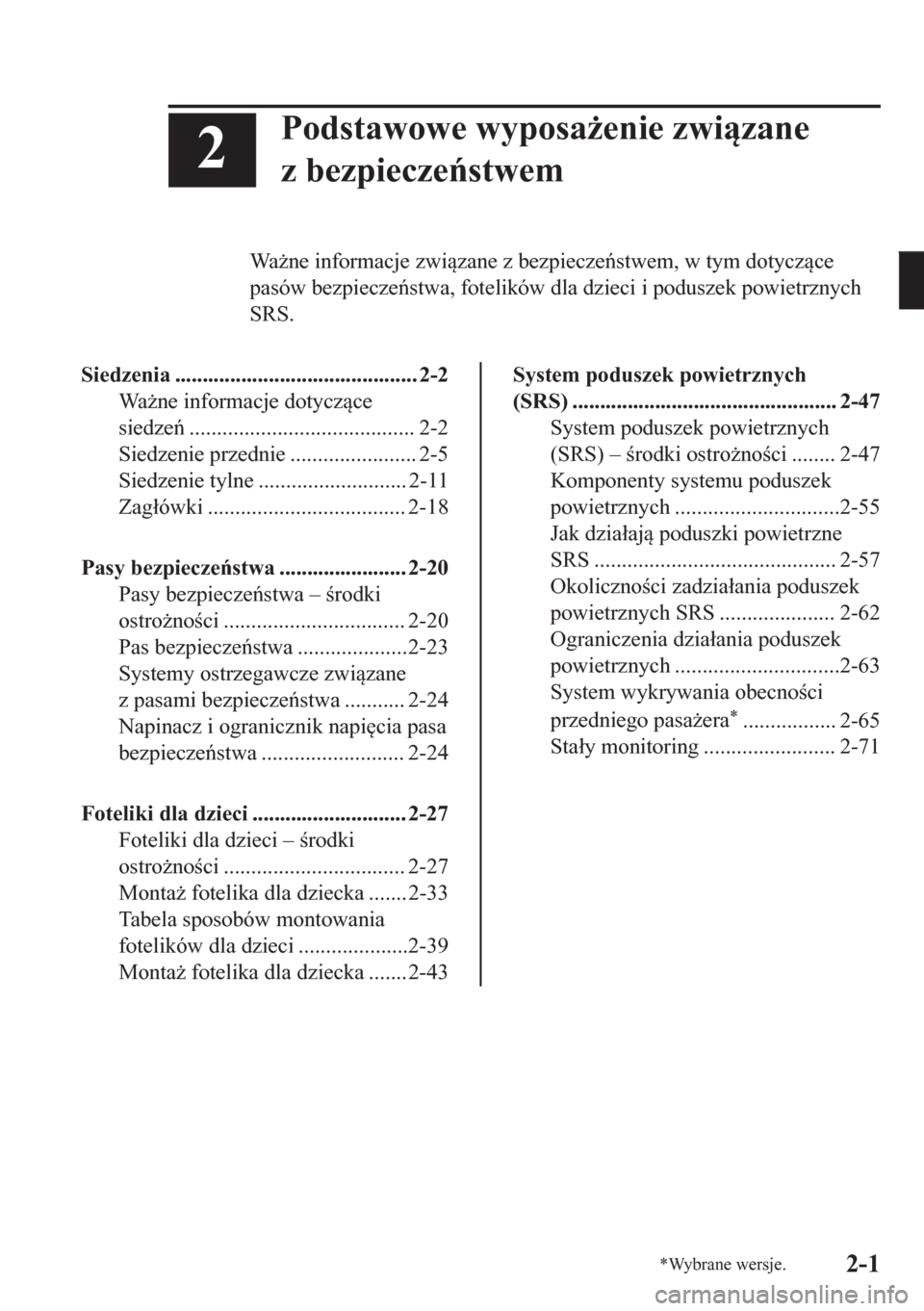

Page 21 of 883
2
Podstawowe wyposa*enie zwizane
z bezpieczestwem
Wa*ne informacje zwizane z bezpieczestwem, w tym dotyczce
pasów bezpieczestwa, fotelików dla dzieci i poduszek powietrznych
SRS.
Siedzenia ............................................ 2-2
Wa*ne informacje dotyczce
siedze......................................... 2-2
Siedzenie przednie ....................... 2-5
Siedzenie tylne ........................... 2-11
Zag áówki .................................... 2-18
Pasy bezpieczestwa ....................... 2-20
Pasy bezpieczestwa – rodki
ostro*no ci ................................. 2-20
Pas bezpieczestwa ....................2-23
Systemy ostrzegawcze zwizane
z pasami bezpieczestwa ........... 2-24
Napinacz i ogranicznik napi
cia pasa
bezpieczestwa .......................... 2-24
Foteliki dla dzieci ............................ 2-27
Foteliki dla dzieci – rodki
ostro*no ci ................................. 2-27
Monta* fotelika dla dziecka ....... 2-33
Tabela sposobów montowania
fotelików dla dzieci ....................2-39
Monta* fotelika dla dziecka ....... 2-43
System poduszek powietrznych
(SRS) ................................................ 2-47
System poduszek powietrznych
(SRS) – rodki ostro*no ci ........ 2-47
Komponenty systemu poduszek
powietrznych ..............................2-55
Jak dzia áaj poduszki powietrzne
SRS ............................................ 2-57
Okoliczno ci zadzia áania poduszek
powietrznych SRS ..................... 2-62
Ograniczenia dzia áania poduszek
powietrznych ..............................2-63
System wykrywania obecno ci
przedniego pasa*era
*................. 2-65
Sta áy monitoring ........................ 2-71
*Wybrane wersje.2-1

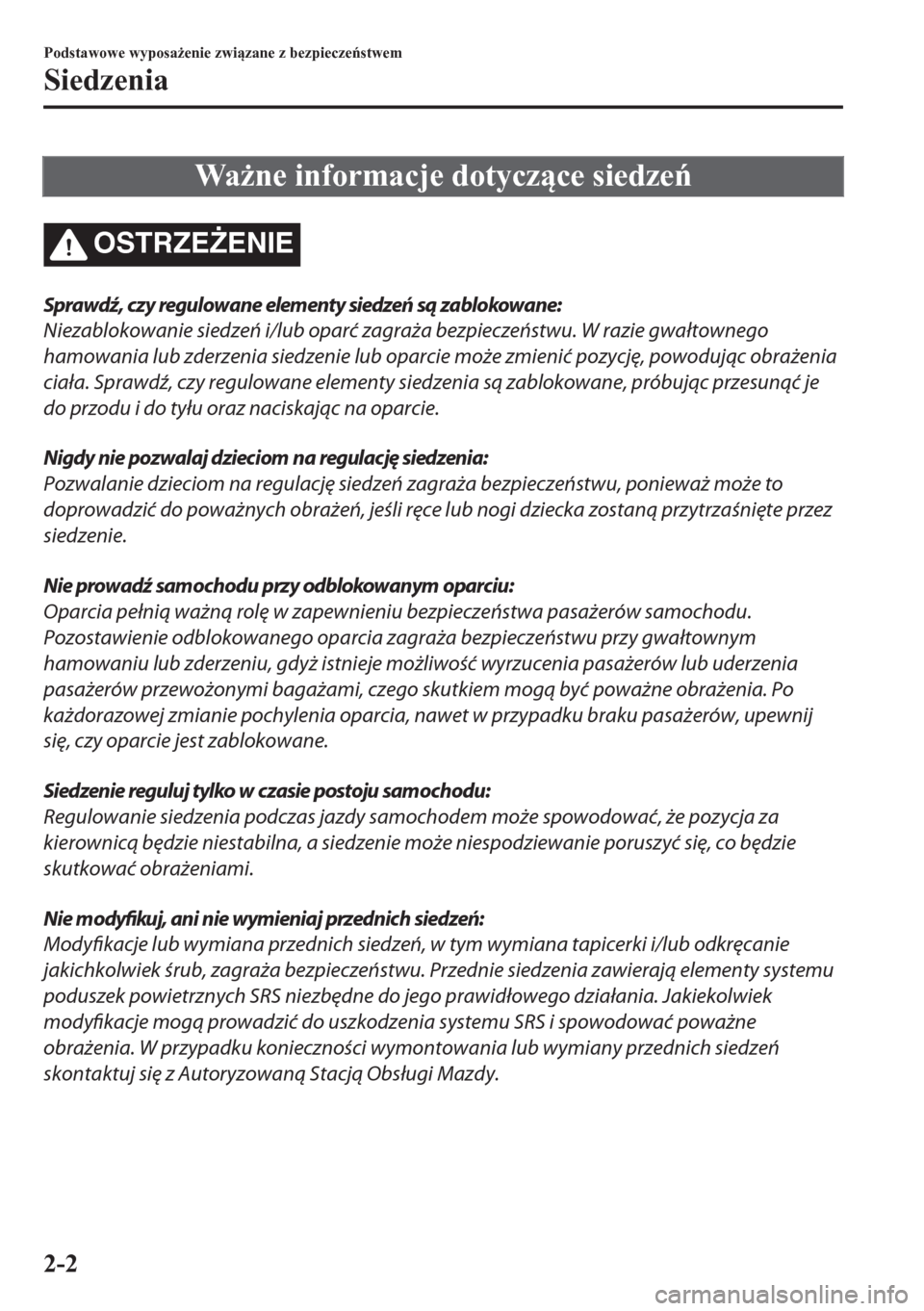

Page 22 of 883
Wa*ne informacje dotyczce siedze
OSTRZE)ENIE
Sprawdź, czy regulowane elementy siedzeń są zablokowane:
Niezablokowanie siedzeń i/lub oparć zagraża bezpieczeństwu. W razie gwałtownego
hamowania lub zderzenia siedzenie lub oparcie może zmienić pozycję, powodując obrażenia
ciała. Sprawdź, czy regulowane elementy siedzenia są zablokowane, próbując przesunąć je
do przodu i do tyłu oraz naciskając na oparcie.
Nigdy nie pozwalaj dzieciom na regulację siedzenia:
Pozwalanie dzieciom na regulację siedzeń zagraża bezpieczeństwu, ponieważ może to
doprowadzić do poważnych obrażeń, jeśli ręce lub nogi dziecka zostaną przytrzaśnięte przez
siedzenie.
Nie prowadź samochodu przy odblokowanym oparciu:
Oparcia pełnią ważną rolę w zapewnieniu bezpieczeństwa pasażerów samochodu.
Pozostawienie odblokowanego oparcia zagraża bezpieczeństwu przy gwałtownym
hamowaniu lub zderzeniu, gdyż istnieje możliwość wyrzucenia pasażerów lub uderzenia
pasażerów przewożonymi bagażami, czego skutkiem mogą być poważne obrażenia. Po
każdorazowej zmianie pochylenia oparcia, nawet w przypadku braku pasażerów, upewnij
się, czy oparcie jest zablokowane.
Siedzenie reguluj tylko w czasie postoju samochodu:
Regulowanie siedzenia podczas jazdy samochodem może spowodować, że pozycja za
kierownicą będzie niestabilna, a siedzenie może niespodziewanie poruszyć się, co będzie
skutkować obrażeniami.
Nie modyfikuj, ani nie wymieniaj przednich siedzeń:
Modyfikacje lub wymiana przednich siedzeń, w tym wymiana tapicerki i/lub odkręcanie
jakichkolwiek śrub, zagraża bezpieczeństwu. Przednie siedzenia zawierają elementy systemu
poduszek powietrznych SRS niezbędne do jego prawidłowego działania. Jakiekolwiek
modyfikacje mogą prowadzić do uszkodzenia systemu SRS i spowodować poważne
obrażenia. W przypadku konieczności wymontowania lub wymiany przednich siedzeń
skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
2-2

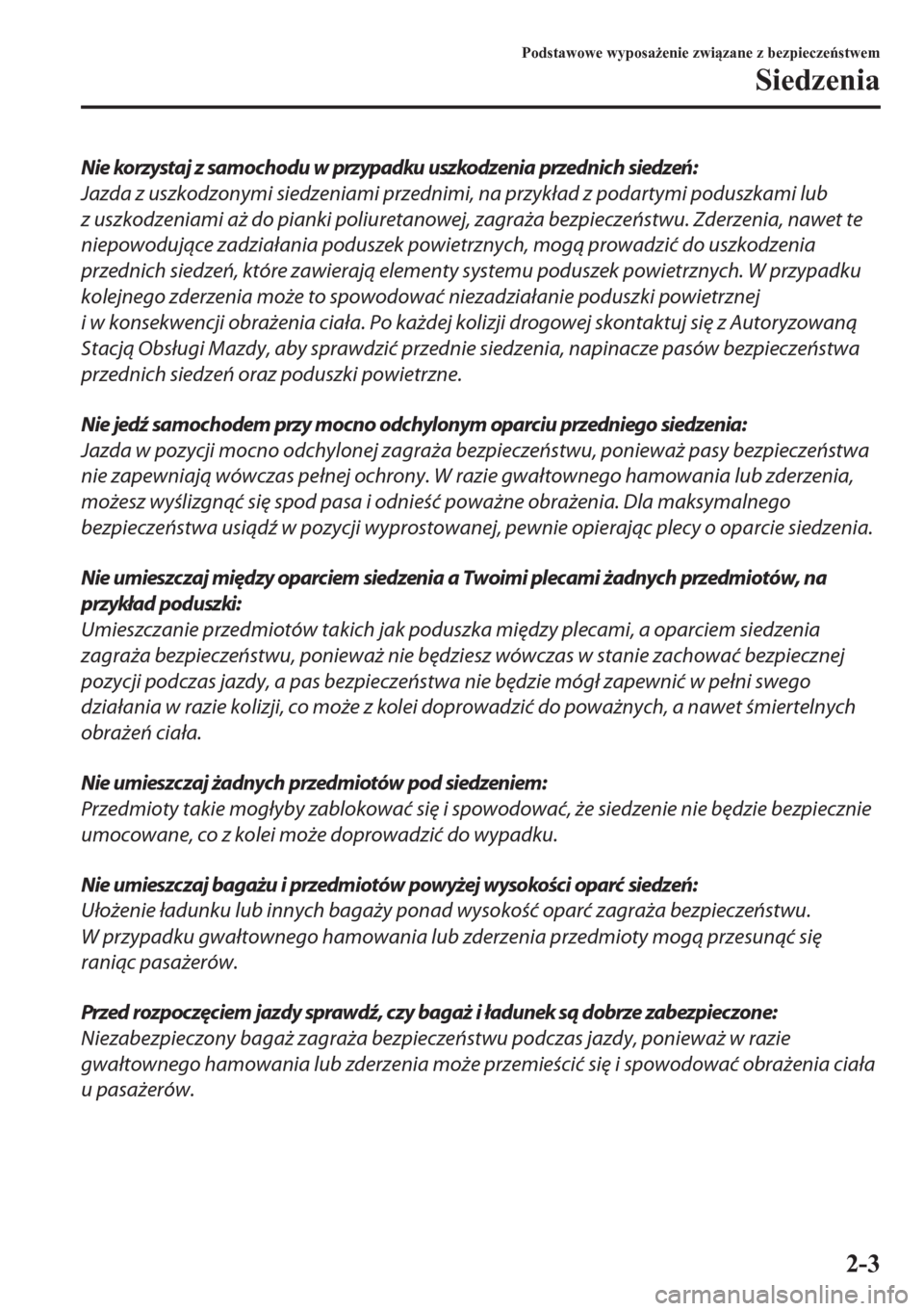

Page 23 of 883
Nie korzystaj z samochodu w przypadku uszkodzenia przednich siedzeń:
Jazda z uszkodzonymi siedzeniami przednimi, na przykład z podartymi poduszkami lub
z uszkodzeniami aż do pianki poliuretanowej, zagraża bezpieczeństwu. Zderzenia, nawet te
niepowodujące zadziałania poduszek powietrznych, mogą prowadzić do uszkodzenia
przednich siedzeń, które zawierają elementy systemu poduszek powietrznych. W przypadku
kolejnego zderzenia może to spowodować niezadziałanie poduszki powietrznej
i w konsekwencji obrażenia ciała. Po każdej kolizji drogowej skontaktuj się z Autoryzowaną
Stacją Obsługi Mazdy, aby sprawdzić przednie siedzenia, napinacze pasów bezpieczeństwa
przednich siedzeń oraz poduszki powietrzne.
Nie jedź samochodem przy mocno odchylonym oparciu przedniego siedzenia:
Jazda w pozycji mocno odchylonej zagraża bezpieczeństwu, ponieważ pasy bezpieczeństwa
nie zapewniają wówczas pełnej ochrony. W razie gwałtownego hamowania lub zderzenia,
możesz wyślizgnąć się spod pasa i odnieść poważne obrażenia. Dla maksymalnego
bezpieczeństwa usiądź w pozycji wyprostowanej, pewnie opierając plecy o oparcie siedzenia.
Nie umieszczaj między oparciem siedzenia a Twoimi plecami żadnych przedmiotów, na
przykład poduszki:
Umieszczanie przedmiotów takich jak poduszka między plecami, a oparciem siedzenia
zagraża bezpieczeństwu, ponieważ nie będziesz wówczas w stanie zachować bezpiecznej
pozycji podczas jazdy, a pas bezpieczeństwa nie będzie mógł zapewnić w pełni swego
działania w razie kolizji, co może z kolei doprowadzić do poważnych, a nawet śmiertelnych
obrażeń ciała.
Nie umieszczaj żadnych przedmiotów pod siedzeniem:
Przedmioty takie mogłyby zablokować się i spowodować, że siedzenie nie będzie bezpiecznie
umocowane, co z kolei może doprowadzić do wypadku.
Nie umieszczaj bagażu i przedmiotów powyżej wysokości oparć siedzeń:
Ułożenie ładunku lub innych bagaży ponad wysokość oparć zagraża bezpieczeństwu.
W przypadku gwałtownego hamowania lub zderzenia przedmioty mogą przesunąć się
raniąc pasażerów.
Przed rozpoczęciem jazdy sprawdź, czy bagaż i ładunek są dobrze zabezpieczone:
Niezabezpieczony bagaż zagraża bezpieczeństwu podczas jazdy, ponieważ w razie
gwałtownego hamowania lub zderzenia może przemieścić się i spowodować obrażenia ciała
u pasażerów.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
2-3
Page 24 of 883

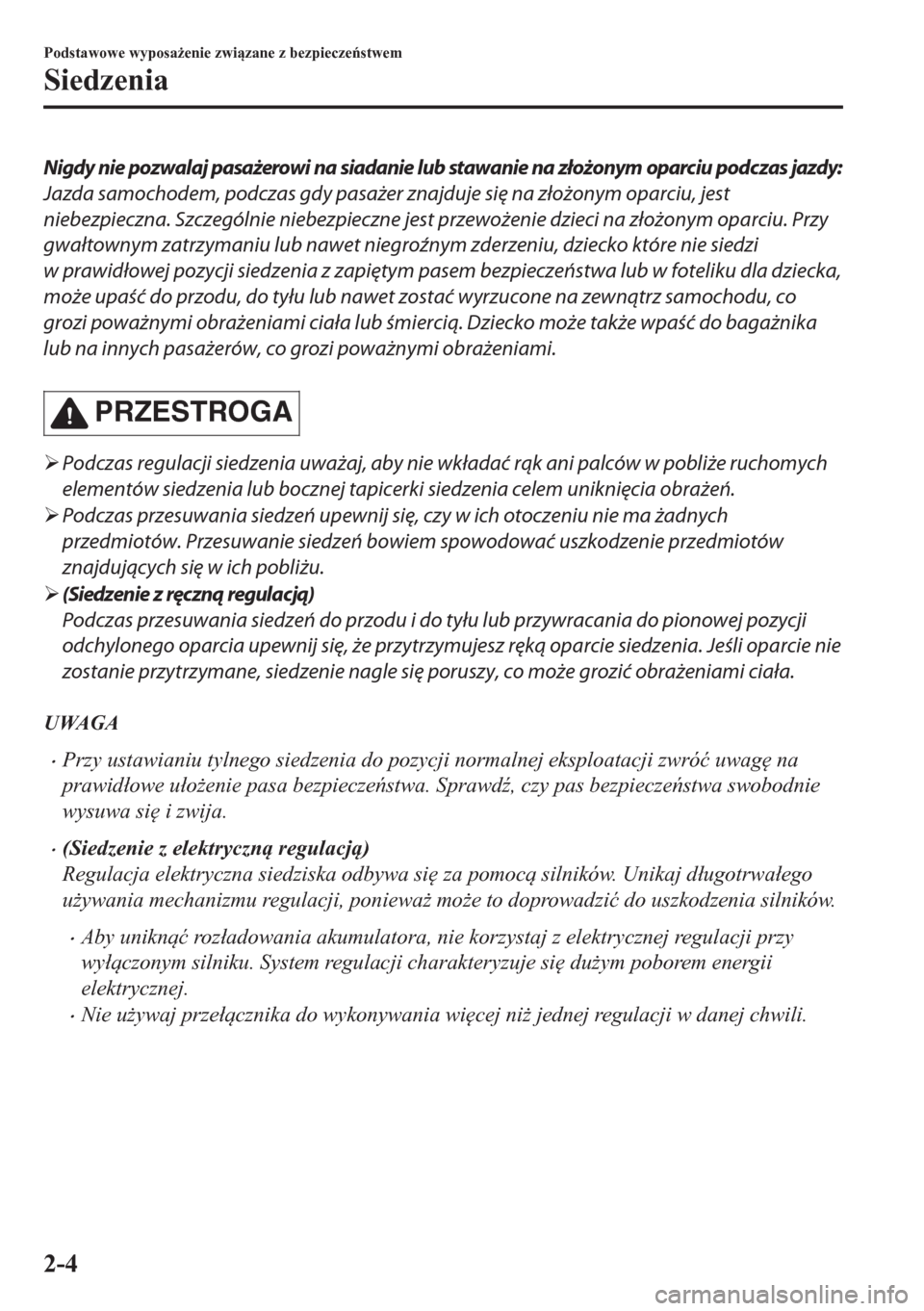

Nigdy nie pozwalaj pasażerowi na siadanie lub stawanie na złożonym oparciu podczas jazdy:
Jazda samochodem, podczas gdy pasażer znajduje się na złożonym oparciu, jest
niebezpieczna. Szczególnie niebezpieczne jest przewożenie dzieci na złożonym oparciu. Przy
gwałtownym zatrzymaniu lub nawet niegroźnym zderzeniu, dziecko które nie siedzi
w prawidłowej pozycji siedzenia z zapiętym pasem bezpieczeństwa lub w foteliku dla dziecka,
może upaść do przodu, do tyłu lub nawet zostać wyrzucone na zewnątrz samochodu, co
grozi poważnymi obrażeniami ciała lub śmiercią. Dziecko może także wpaść do bagażnika
lub na innych pasażerów, co grozi poważnymi obrażeniami.
PRZESTROGA
¾Podczas regulacji siedzenia uważaj, aby nie wkładać rąk ani palców w pobliże ruchomych
elementów siedzenia lub bocznej tapicerki siedzenia celem uniknięcia obrażeń.
¾Podczas przesuwania siedzeń upewnij się, czy w ich otoczeniu nie ma żadnych
przedmiotów. Przesuwanie siedzeń bowiem spowodować uszkodzenie przedmiotów
znajdujących się w ich pobliżu.
¾(Siedzenie z ręczną regulacją)
Podczas przesuwania siedzeń do przodu i do tyłu lub przywracania do pionowej pozycji
odchylonego oparcia upewnij się, że przytrzymujesz ręką oparcie siedzenia. Jeśli oparcie nie
zostanie przytrzymane, siedzenie nagle się poruszy, co może grozić obrażeniami ciała.
UWAGA
•Przy ustawianiu tylnego siedzenia do pozycji normalnej eksploatacji zwró ü uwag
na
prawid áowe u áo*enie pasa bezpieczestwa. Sprawd(, czy pas bezpieczestwa swobodnie
wysuwa si
i zwija.
•(Siedzenie z elektryczn regulacj)
Regulacja elektryczna siedziska odbywa si
za pomoc silników. Unikaj d áugotrwa áego
u*ywania mechanizmu regulacji, poniewa* mo*e to doprowadzi ü do uszkodzenia silników.
•Aby unikn ü roz áadowania akumulatora, nie korzystaj z elektrycznej regulacji przy
wy áczonym silniku. System regulacji charakteryzuje si
du*ym poborem energii
elektrycznej.
•Nie u*ywaj prze ácznika do wykonywania wi
cej ni* jednej regulacji w danej chwili.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
2-4

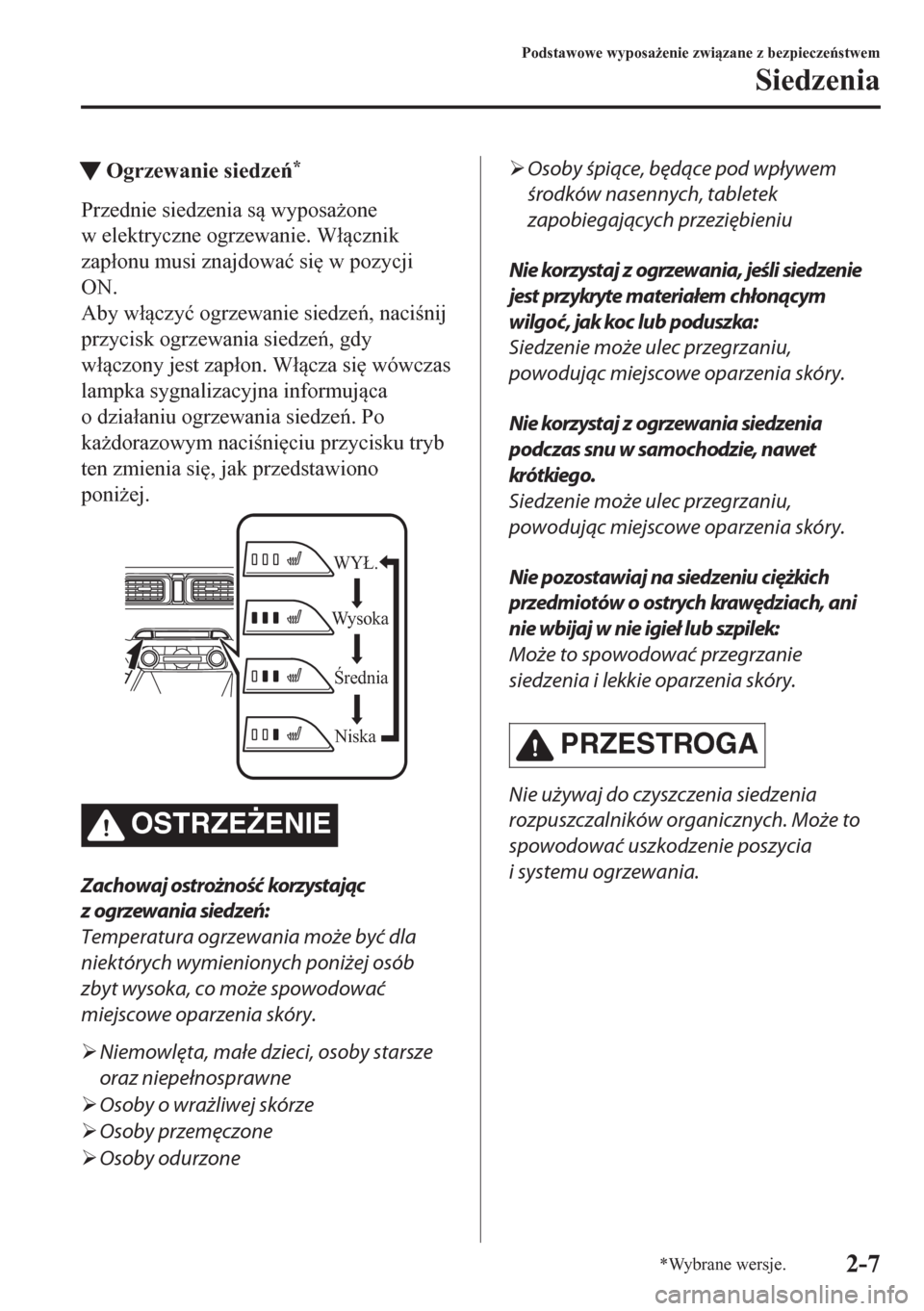

Page 27 of 883
tOgrzewanie siedze*
Przednie siedzenia s wyposa*one
w elektryczne ogrzewanie. W ácznik
zap áonu musi znajdowa ü si
w pozycji
ON.
Aby w áczy ü ogrzewanie siedze, naci nij
przycisk ogrzewania siedze, gdy
w áczony jest zap áon. W ácza si
wówczas
lampka sygnalizacyjna informujca
o dzia áaniu ogrzewania siedze. Po
ka*dorazowym naci ni
ciu przycisku tryb
ten zmienia si
, jak przedstawiono
poni*ej.
WYŁ.
Wy s o k a
Średnia
Niska
OSTRZE)ENIE
Zachowaj ostrożność korzystając
z ogrzewania siedzeń:
Temperatura ogrzewania może być dla
niektórych wymienionych poniżej osób
zbyt wysoka, co może spowodować
miejscowe oparzenia skóry.
¾Niemowlęta, małe dzieci, osoby starsze
oraz niepełnosprawne
¾Osoby o wrażliwej skórze
¾Osoby przemęczone
¾Osoby odurzone
¾Osoby śpiące, będące pod wpływem
środków nasennych, tabletek
zapobiegających przeziębieniu
Nie korzystaj z ogrzewania, jeśli siedzenie
jest przykryte materiałem chłonącym
w ilgoć , jak koc lub poduszka:
Siedzenie może ulec przegrzaniu,
powodując miejscowe oparzenia skóry.
Nie korzystaj z ogrzewania siedzenia
podczas snu w samochodzie, nawet
krótkiego.
Siedzenie może ulec przegrzaniu,
powodując miejscowe oparzenia skóry.
Nie pozostawiaj na siedzeniu ciężkich
przedmiotów o ostrych krawędziach, ani
nie wbijaj w nie igieł lub szpilek:
Może to spowodować przegrzanie
siedzenia i lekkie oparzenia skóry.
PRZESTROGA
Nie używaj do czyszczenia siedzenia
rozpuszczalników organicznych. Może to
spowodować uszkodzenie poszycia
i systemu ogrzewania.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
*Wybrane wersje.2-7

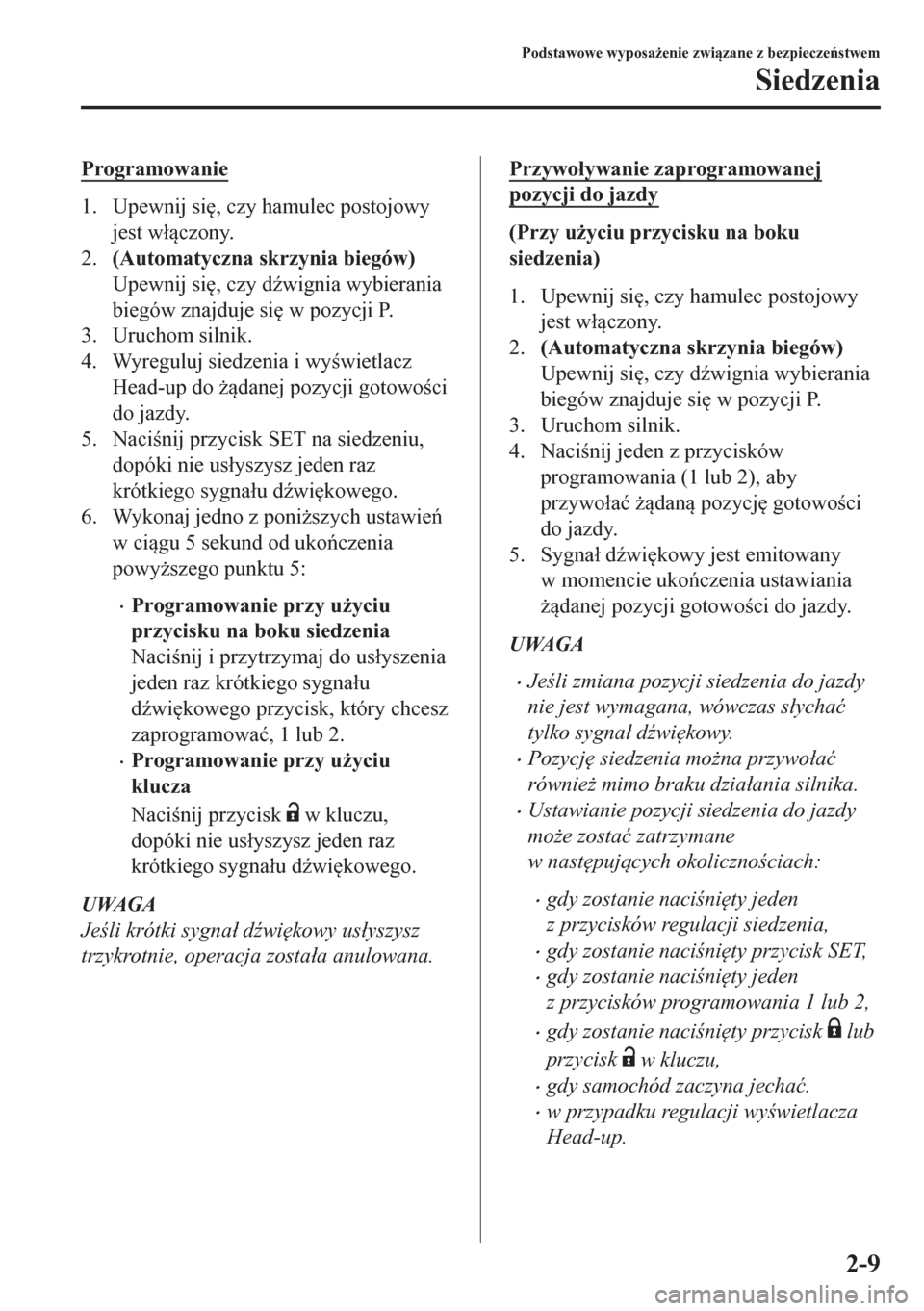

Page 29 of 883
Programowanie
1. Upewnij si
, czy hamulec postojowy
jest w áczony.
2.(Automatyczna skrzynia biegów)
Upewnij si
, czy d(wignia wybierania
biegów znajduje si
w pozycji P.
3. Uruchom silnik.
4. Wyreguluj siedzenia i wy wietlacz
Head-up do *danej pozycji gotowo ci
do jazdy.
5. Naci nij przycisk SET na siedzeniu,
dopóki nie us áyszysz jeden raz
krótkiego sygna áu d(wi
kowego.
6. Wykonaj jedno z poni*szych ustawie
w cigu 5 sekund od ukoczenia
powy*szego punktu 5:
•Programowanie przy u*yciu
przycisku na boku siedzenia
Naci nij i przytrzymaj do us áyszenia
jeden raz krótkiego sygna áu
d(wi
kowego przycisk, który chcesz
zaprogramowa ü, 1 lub 2.
•Programowanie przy u*yciu
klucza
Naci nij przycisk
w kluczu,
dopóki nie us áyszysz jeden raz
krótkiego sygna áu d(wi
kowego.
UWAGA
Je li krótki sygna á d(wi
kowy us áyszysz
trzykrotnie, operacja zosta áa anulowana.
Przywo áywanie zaprogramowanej
pozycji do jazdy
(Przy u*yciu przycisku na boku
siedzenia)
1. Upewnij si
, czy hamulec postojowy
jest w áczony.
2.(Automatyczna skrzynia biegów)
Upewnij si
, czy d(wignia wybierania
biegów znajduje si
w pozycji P.
3. Uruchom silnik.
4. Naci nij jeden z przycisków
programowania (1 lub 2), aby
przywo áa ü *dan pozycj
gotowo ci
do jazdy.
5. Sygna á d(wi
kowy jest emitowany
w momencie ukoczenia ustawiania
*danej pozycji gotowo ci do jazdy.
UWAGA
•Je li zmiana pozycji siedzenia do jazdy
nie jest wymagana, wówczas s áycha ü
tylko sygna á d(wi
kowy.
•Pozycj
siedzenia mo*na przywo áa ü
równie* mimo braku dzia áania silnika.
•Ustawianie pozycji siedzenia do jazdy
mo*e zosta ü zatrzymane
w nast
pujcych okoliczno ciach:
•gdy zostanie naci ni
ty jeden
z przycisków regulacji siedzenia,
•gdy zostanie naci ni
ty przycisk SET,
•gdy zostanie naci ni
ty jeden
z przycisków programowania 1 lub 2,
•gdy zostanie naci ni
ty przycisk lub
przycisk
w kluczu,
•gdy samochód zaczyna jecha ü.
•w przypadku regulacji wy wietlacza
Head-up.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
2-9
Page 30 of 883

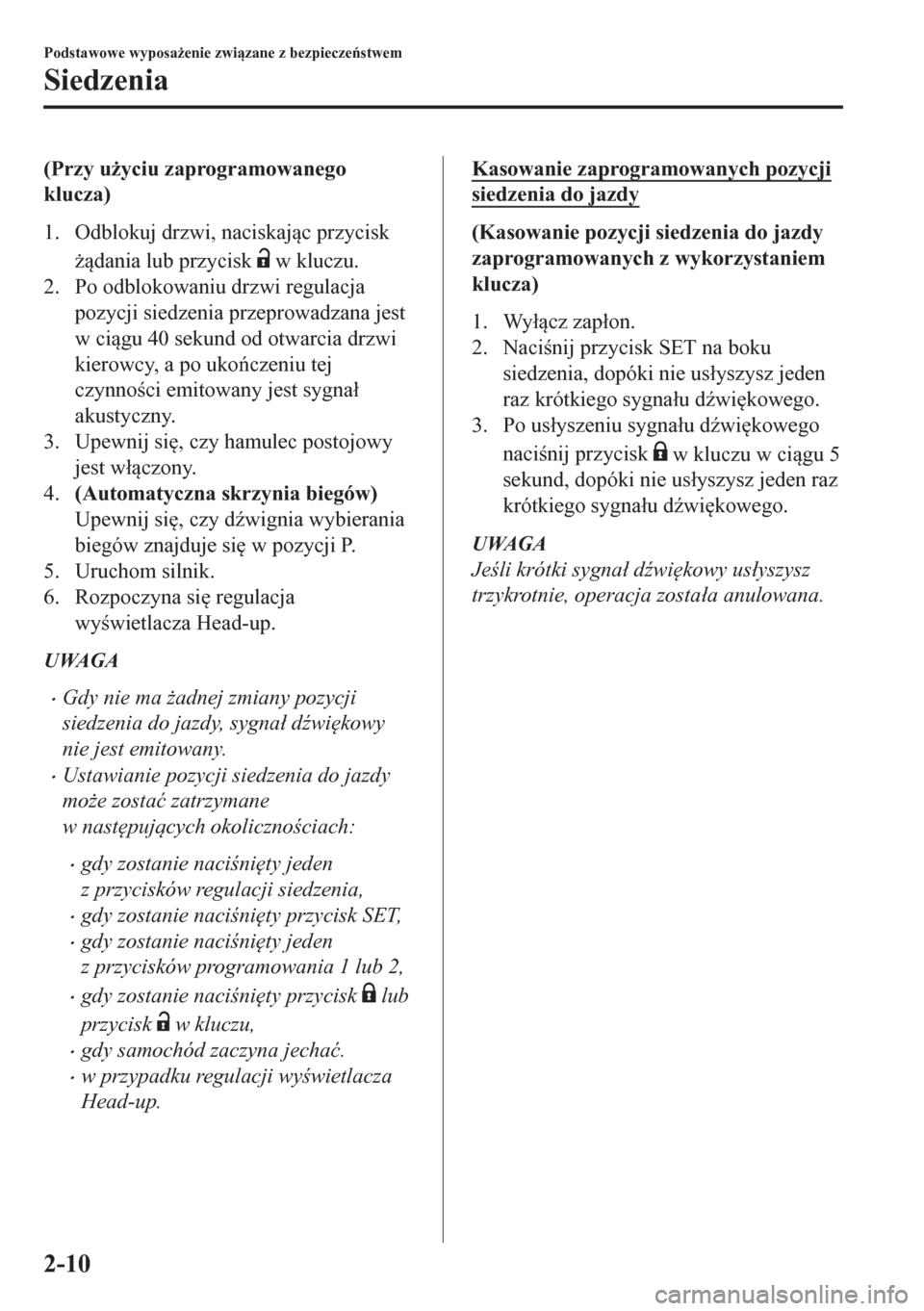

(Przy u*yciu zaprogramowanego
klucza)
1. Odblokuj drzwi, naciskajc przycisk
*dania lub przycisk
w kluczu.
2. Po odblokowaniu drzwi regulacja
pozycji siedzenia przeprowadzana jest
w cigu 40 sekund od otwarcia drzwi
kierowcy, a po ukoczeniu tej
czynno ci emitowany jest sygna á
akustyczny.
3. Upewnij si
, czy hamulec postojowy
jest w áczony.
4.(Automatyczna skrzynia biegów)
Upewnij si
, czy d(wignia wybierania
biegów znajduje si
w pozycji P.
5. Uruchom silnik.
6. Rozpoczyna si
regulacja
wy wietlacza Head-up.
UWAGA
•Gdy nie ma *adnej zmiany pozycji
siedzenia do jazdy, sygna á d(wi
kowy
nie jest emitowany.
•Ustawianie pozycji siedzenia do jazdy
mo*e zosta ü zatrzymane
w nast
pujcych okoliczno ciach:
•gdy zostanie naci ni
ty jeden
z przycisków regulacji siedzenia,
•gdy zostanie naci ni
ty przycisk SET,
•gdy zostanie naci ni
ty jeden
z przycisków programowania 1 lub 2,
•gdy zostanie naci ni
ty przycisk lub
przycisk
w kluczu,
•gdy samochód zaczyna jecha ü.
•w przypadku regulacji wy wietlacza
Head-up.
Kasowanie zaprogramowanych pozycji
siedzenia do jazdy
(Kasowanie pozycji siedzenia do jazdy
zaprogramowanych z wykorzystaniem
klucza)
1. Wy ácz zap áon.
2. Naci nij przycisk SET na boku
siedzenia, dopóki nie us áyszysz jeden
raz krótkiego sygna áu d(wi
kowego.
3. Po us áyszeniu sygna áu d(wi
kowego
naci nij przycisk
w kluczu w cigu 5
sekund, dopóki nie us áyszysz jeden raz
krótkiego sygna áu d(wi
kowego.
UWAGA
Je li krótki sygna á d(wi
kowy us áyszysz
trzykrotnie, operacja zosta áa anulowana.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Siedzenia
2-10
