FORSIGTIG
(Med fartpilot)
Hvis den indstillede hastighed er indstillet lavere end bilens aktuelle hastighed ved at trykke
på kontakten SET
eller kontakten RES/, aktiveres advarselslyden ikke i ca. 30 sekunder, selv
om bilens hastighed overstiger den nyindstillede hastighed med 5 km/t. Sørg for ikke at
overstige den indstillede hastighed.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med Stop og
kør-funktion (MRCC med Stop og kør-funktion))
Hvis den indstillede hastighed er indstillet lavere end bilens aktuelle hastighed ved at trykke
på kontakten SET
eller RES, aktiveres advarselslyden ikke i ca. 30 sekunder, selv om bilens
hastighed overstiger den nyindstillede hastighed med 5 km/t. Sørg for ikke at overstige den
indstillede hastighed.
BEMÆRK
Når systemet midlertidigt annulleres ved at trykke speederen helt ned, vises
annulleringsdisplayet på ASL-displayet. Hvis bilens hastighed overstiger den indstillede
hastighed med ca. 5 km eller mere, mens annulleringsdisplayet vises, blinker displayet med
den indstillede hastighed, men advarselslyden afspilles ikke.
ttAktivering/deaktivering
BEMÆRK
Når tændingen slås FRA, bevares systemstatussen, som den var før slukning.
Hvis tændingen f.eks. slås FRA, mens ASL er aktiv, vil systemet også være aktivt, næste gang
tændingen slås TIL.
Aktivering
Tryk på MODE-kontakten for at betjene systemet. ASL-skærmen vises, og den hvide
ASL-hovedindikation vises.
BEMÆRK
Når fartpiloten, Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control
med Stop og kør-funktion (MRCC med Stop og kør-funktion) bliver aktive efter tryk på
MODE-kontakten, skal du trykke på MODE-kontakten igen for at skifte til ASL.
Deaktivering
Sådan deaktiveres systemet:
Når der er indstillet en marchhastighed (indikation for indstillet ASL vises med grøn)
Tryk længe på kontakten OFF/CAN, eller tryk på tryk på kontakten OFF/CAN 2 gange.
ASL-skærmen vises ikke længere, og den grønne indikation for indstillet ASL vises ikke.
Under kørsel
i-ACTIVSENSE
4-196

4. Du reducerer den indstillede hastighed ved at trykke kontinuerligt på kontakten SET.
Den indstillede hastighed kan justeres i trin af 10 km/t. Den indstillede hastighed kan
også justeres i trin af ca. 1 km/t. ved at trykke kortvarigt på kontakten SET
. For
eksempel reduceres den indstillede hastighed med ca. 4 km/t ved at trykke på kontakten
SET
fire gange.
BEMÆRK
•(Med fartpilot)
Når den indstillede kørehastighed vises på instrumentpanelet, skal du trykke på kontakten
RES/
for at indstille den viste kørehastighed.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion))
Når den indstillede kørehastighed vises på instrumentpanelet, skal du trykke på kontakten
RES for at indstille den viste kørehastighed.
•Systemet annulleres midlertidigt, når bilen accelereres ved at træde hårdt på speederen.
Dets funktion genoptages dog, når bilens hastighed reduceres til den indstillede hastighed
eller derunder.
•Bilens hastighed kan overstige den indstillede hastighed ved kørsel på en nedadhældning.
tMidlertidig annullering af systemet
Systemet annulleres midlertidigt (standbystatus), når en af følgende handlinger udføres,
mens ASL vises.
•Der trykkes på kontakten OFF/CAN.
•Speederen trykkes hårdt ned
Med fartpilot
Tryk på kontakten RES/
for at genoptage funktionen ved den sidst indstillede hastighed.
ASL-displayet forbliver vist.
Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion)
Tryk på kontakten RES for at genoptage funktionen ved den sidst indstillede hastighed.
ASL-displayet forbliver vist.
BEMÆRK
•(Med fartpilot)
Den indstillede hastighed kan indstilles ved at trykke på kontakten SET
, mens systemet
er på standby.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion))
Den indstillede hastighed kan indstilles ved at trykke på kontakten SET
eller SET,
mens systemet er på standby.
•ASL annulleres ikke ved at trykke på bremsepedalen.
Under kørsel
i-ACTIVSENSE
4-198

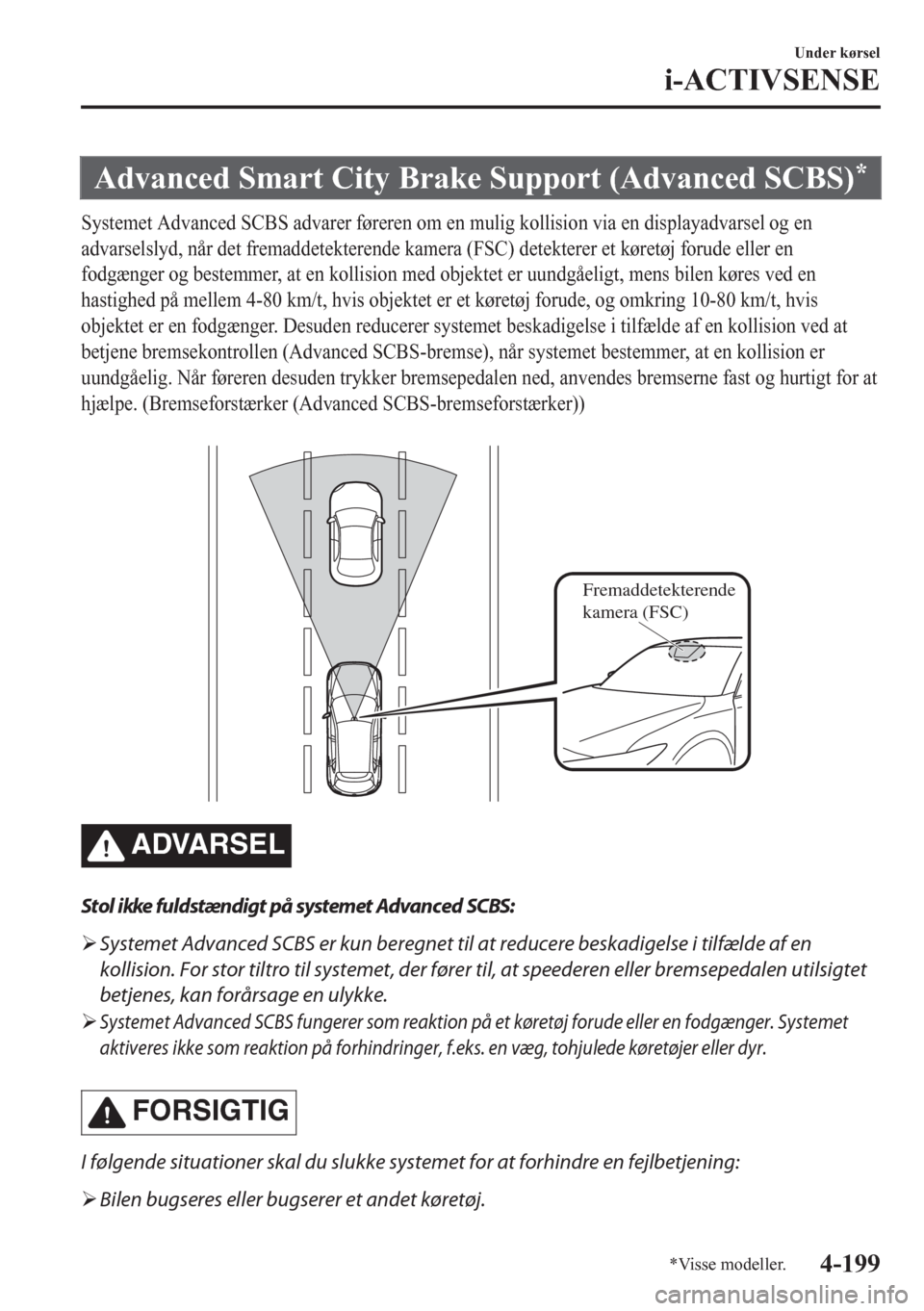

Advanced Smart City Brake Support (Advanced SCBS)*
Systemet Advanced SCBS advarer føreren om en mulig kollision via en displayadvarsel og en
advarselslyd, når det fremaddetekterende kamera (FSC) detekterer et køretøj forude eller en
fodgænger og bestemmer, at en kollision med objektet er uundgåeligt, mens bilen køres ved en
hastighed på mellem 4-80 km/t, hvis objektet er et køretøj forude, og omkring 10-80 km/t, hvis
objektet er en fodgænger. Desuden reducerer systemet beskadigelse i tilfælde af en kollision ved at
betjene bremsekontrollen (Advanced SCBS-bremse), når systemet bestemmer, at en kollision er
uundgåelig. Når føreren desuden trykker bremsepedalen ned, anvendes bremserne fast og hurtigt for at
hjælpe. (Bremseforstærker (Advanced SCBS-bremseforstærker))

Fremaddetekterende
kamera (FSC)
ADVARSEL
Stol ikke fuldstændigt på systemet Advanced SCBS:
¾Systemet Advanced SCBS er kun beregnet til at reducere beskadigelse i tilfælde af en
kollision. For stor tiltro til systemet, der fører til, at speederen eller bremsepedalen utilsigtet
betjenes, kan forårsage en ulykke.
¾
Systemet Advanced SCBS fungerer som reaktion på et køretøj forude eller en fodgænger. Systemet
aktiveres ikke som reaktion på forhindringer, f.eks. en væg, tohjulede køretøjer eller dyr.
FORSIGTIG
I følgende situationer skal du slukke systemet for at forhindre en fejlbetjening:
¾Bilen bugseres eller bugserer et andet køretøj.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-199

tRød indikator for Smart City Brake
Support (SCBS)
Hvis Advanced SCBS er aktivt, blinker
den røde indikator.

tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel på
multiinformationsdisplayet eller Active
Driving Display.
Multiinformationsdisplay
Active Driving Display
BREMSE!
BREMSE
BEMÆRK
Funktionsafstanden og lydstyrken af
kollisionsadvarslen kan ændres. Se
afsnittet "Tilpasningsmuligheder" på side
9-12.
ttVisning af automatisk bremsning
Den automatiske bremsning angives på
multiinformationsdisplayet efter betjening
af Advanced SCBS.
SCBS Automatisk
bremsning
BEMÆRK
•Advarselslyden for kollision lyder med
mellemrum, mens Advanced
SCBS-bremsen eller -bremseassistance
(Advanced SCBS-bremseassistance) er
aktiv.
•Hvis bilen stoppes af Advanced
SCBS-funktionen, og bremsepedalen
ikke trykkes ned, lyder advarselslyden
én gang mere efter ca. 2 sekunder, og
Advanced SCBS-bremsen udløses
automatisk.
Under kørsel
i-ACTIVSENSE
4-201

Smart City Brake Support [Fremad] (SCBS F)*
SCBS F-systemet advarer føreren om en mulig kollision via en displayadvarsel og en
advarselslyd, når det fremaddetekterende kamera (FSC) detekterer et køretøj forude og
bestemmer, at en kollision med et køretøj forude er uundgåeligt, mens bilen køres ved en
hastighed på ca. 4 til 80 km/t. Desuden reducerer systemet beskadigelse i tilfælde af en
kollision ved at betjene bremsekontrollen (SCBS-bremse (Smart City Brake Support)), når
systemet bestemmer, at en kollision er uundgåelig, mens bilen køres ved en hastighed på ca.
4 til 30 km/t. Det kan også være muligt at undgå en kollision, hvis den relative hastighed
mellem din bil og køretøjet foran dig er mindre end ca. 20 km/t. Når føreren desuden trykker
bremsepedalen ned, mens systemet er i driftsområdet omkring 4-30 km/t, anvendes
bremserne fast og hurtigt for at hjælpe. (Bremseassistance (SCBS-bremseassistance (Smart
City Brake Support)))

Fremaddetekterende
kamera (FSC)
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-203

tRød indikator for Smart City Brake
Support (SCBS)
Hvis SCBS-systemet er aktivt, blinker den
røde indikator.

tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel på
multiinformationsdisplayet eller Active
Driving Display.
Multiinformationsdisplay
Active Driving Display
BREMSE!
BREMSE
BEMÆRK
Funktionsafstanden og lydstyrken af
kollisionsadvarslen kan ændres. Se
afsnittet "Tilpasningsmuligheder" på side
9-12.
ttVisning af automatisk bremsning
Den automatiske bremsning angives på
multiinformationsdisplayet efter betjening
af SCBS F.
SCBS Automatisk
bremsning
BEMÆRK
•Advarselslyden for kollision lyder med
mellemrum, mens SCBS F-bremsen eller
bremseassistance (SCBS
F-bremseassistance) er aktiv.
•Hvis bilen stoppes af SCBS
F-funktionen, og bremsepedalen ikke
trykkes ned, lyder advarselslyden én
gang mere efter ca. 2 sekunder, og SCBS
F-bremsen udløses automatisk.
Under kørsel
i-ACTIVSENSE
4-206

Bilens affjedring må ikke justeres:
Hvis bilens højde eller hældning ændres, vil SCBS R-systemet muligvis ikke fungere korrekt,
fordi det ikke kan detektere forhindringer korrekt.
Anvend ikke en stærk kraft på en ultralydssensor (bag):
Når du vasker bilen, må du ikke sprøjte vand under højt tryk mod en ultralydssensor (bag)
eller gnide kraftigt på den. Stød desuden ikke hårdt til bagkofangeren under læsning og
aflæsning af last. Hvis det gøres, kan sensorerne muligvis ikke detektere forhindringer korrekt,
hvilket kunne føre til, at SCBS R-systemet ikke fungerer normalt eller fungerer unødvendigt.
FORSIGTIG
¾Ved kørsel i terræn i områder med græs eller lav bevoksning anbefales, at du slår SCBS
R-systemet fra.
¾Brug altid dæk af den specificerede størrelse og fra den samme producent, mærke og
dækprofil på alle fire hjul. Anvend ikke dæk, der har vidt forskellige slidmønstre, på samme
bil. Hvis du gør det, vil SCBS R-systemet muligvis ikke fungere normalt.
¾Hvis der sidder is eller sne fast på ultralydssensorerne (bag), kan de muligvis ikke detektere
forhindringer korrekt afhængigt af betingelserne. I sådanne tilfælde kan systemet muligvis
ikke udføre kontrollerne korrekt. Kør altid forsigtigt, og vær opmærksom på bilens bagende.
BEMÆRK
•Bilens stilling ændres afhængigt af gaspedalen, bremsepedalen og ratbetjeningen, hvilket
kan gøre det svært for systemet at genkende en forhindring, eller det kan fremme ukorrekt
detektion. I sådanne tilfælde vil SCBS R muligvis ikke fungere.
•SCBS R-systemet annulleres under følgende omstændigheder.
•Mot ore n kører.
•Gearstangen (manuelt gear) eller gearvælgeren (automatgear) er i position R (bakkørsel).
•Der vises ikke "Reverse Smart City Brake Support Malfunction" (Fejl i bakkørsel med
Reverse Smart City Brake Support) på multiinformationsdisplayet.
•Bilens hastighed er mellem ca. 2-8 km/t.
•SCBS R-systemet er ikke slukket.
•DSC fungerer ikke forkert.
•SCBS R fungerer vha. ultralydssensorer (bag), der detekterer forhindringer bagude ved at
udsende ultralydsbølger og derefter modtage returbølgerne, der reflekteres af
forhindringerne.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer, og SCBS
R vil muligvis ikke fungere.
•Højden af en forhindring er lav, f.eks. lave vægge eller lastbiler med lave læsseplatforme.
Under kørsel
i-ACTIVSENSE
4-209

•Højden af en forhindring er stor, f.eks. høje lastbiler med høje læsseplatforme.
•Forhindringen er lille.
•Forhindringen er tynd, f.eks. et skilt.
•Forhindringen er vendt væk fra midten af bilen.
•Forhindringens overflade er ikke vendt vertikalt i forhold til bilen.
•Forhindringen er blød, f.eks. et gardin eller sne, der sidder fast på et køretøj.
•Forhindringen har en ujævn form.
•Forhindringen er ekstremt tæt på.
•I følgende situationer kan ultralydssensorerne (bag) ikke detektere forhindringer korrekt,
og SCBS R vil muligvis ikke fungere.
•Der sidder noget fast på kofangeren i nærheden af en ultralydssensor (bag).
•Rattet drejes skarpt, eller bremsepedalen eller speederen betjenes.
•Der er endnu en forhindring i nærheden af én forhindring.
•Under dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Høj eller lav luftfugtighed.
•Høje eller lave temperaturer
•Stærk vind
•Kørselsvejen er ikke flad.
•Der er placeret tung bagage i bagagerummet eller på bagsædet.
•Der er installeret objekter, f.eks. en trådløs antenne, tågelys eller en oplyst
nummerplade, i nærheden af en ultralydssensor (bag).
•Retningen af en ultralydssensor (bag) er afveget af årsager som f.eks. en kollision.
•Bilen påvirkes af andre lydbølger, f.eks. horn, motorstøj, ultralydssensor fra et andet køretøj.
•I følgende situationer kan en ultralydssensor (bag) detektere noget som en
destinationsforhindring, hvilket kan aktivere SCBS R-systemet.
•Kørsel på en stejl skråning.
•Hjulblokke.
•Hængende afspærringer, bomme, f.eks. ved vejtold og jernbaneoverkørsler.
•Når der køres i nærheden af objekter som buske, barrierer, køretøjer, vægge og stakitter
langs en vej.
•Når der køres terrænkørsel i områder, hvor der er græs og buske.
•Når der passeres gennem lave porte, smalle porte, bilvaske og tunneller.
•Der er installeret en trækstang eller en anhænger.
•(Manuelt gear)
Hvis bilen stoppes af en SCBS-handling (Smart City Brake Support), og koblingspedalen
ikke er trykket ned, stopper motoren.
•Når systemet er aktivt, gives brugeren besked via multiinformationsdisplayet.
•Den orange advarselslampe for Smart City Brake Support (SCBS) tænder, når der fejl i
systemet.
Se afsnittet "Advarselslamper og indikatorer" på side 4-48.
Under kørsel
i-ACTIVSENSE
4-210

tRød indikator for Smart City Brake
Support (SCBS)
Hvis SCBS-systemet er aktivt, blinker den
røde indikator.
tVisning af automatisk bremsning
Der vises "SCBS Automatic Brake"
(SCBS Automatisk bremsning) på
multiinformationsdisplayet efter betjening
af SCBS-bremserne.
SCBS Automatisk
bremsning
BEMÆRK
•Advarselslyden for kollision lyder med
mellemrum, mens SCBS-bremsen er
aktiv.
•Hvis bilen stoppes af SCBS-funktionen,
og bremsepedalen ikke trykkes ned,
lyder advarselslyden én gang mere efter
ca. 2 sekunder, og SCBS-bremsen
udløses automatisk.
tStandsning af systemet Smart City
Brake Support [Bakkørsel]
(SCBS R)
SCBS R-systemet kan deaktiveres
midlertidigt.
Se afsnittet "Tilpasningsmuligheder" på
side 9-12.
Når SCBS R-systemet slukkes, tændes
indikatoren for slukket Smart City Brake
Support (SCBS).
Systemet aktiveres, når motoren startes
igen.
Under kørsel
i-ACTIVSENSE
4-211

Smart Brake Support (SBS)*
SBS-systemet advarer føreren om en mulig kollision via en displayadvarsel og en
advarselslyd, hvis radarsensoren (foran) og det fremaddetekterende kamera (FSC)
bestemmer, at der er en risiko for en kollision med et køretøj forude, mens bilen køres ved
ca. 15 km/t eller hurtigere. Hvis radarsensoren (foran) og det fremaddetekterende kamera
(FSC) desuden beregner, at en kollision er uundgåelig, aktiveres den automatiske
bremsekontrol for at reducere beskadigelse i tilfælde af en kollision.
Når føreren desuden trykker bremsepedalen ned, anvendes bremserne fast og hurtigt for at
hjælpe. (Bremseforstærker (SBS-bremseforstærker))
ADVARSEL
Stol ikke blindt på SBS-systemet, og kør altid forsigtigt:
SBS er et system, der er beregnet til at reducere beskadigelse i tilfælde af en kollision og ikke til
at undgå en ulykke. Muligheden for at detektere en forhindring er begrænset afhængigt af
forhindringen, vejrbetingelserne eller trafikbetingelserne. Hvis gas- eller bremsepedalen
derfor betjenes utilsigtet, kunne det føre til en ulykke. Kontrollér altid sikkerheden for det
omgivende område, og tryk på bremsepedalen eller gaspedalen, mens du holder en sikker
afstand til køretøjer forude eller modkørende køretøjer.
FORSIGTIG
I følgende situationer skal du slukke systemet for at forhindre en fejlbetjening:
¾Bilen bugseres eller bugserer et andet køretøj.
¾Bilen befinder sig på en chassisrulle.
¾Ved kørsel på ujævne veje, f.eks. i områder med tæt græs eller offroad.
Under kørsel
i-ACTIVSENSE
4-212*Visse modeller.
