BEMÆRK
•SBS-systemet er aktivt, hvis alle følgende betingelser er opfyldt:
•Tændingen er slået TIL.
•SBS-systemet er slået til.
•Bilens hastighed er ca. 15 km/t eller derover.
•Den relative hastighed mellem din bil og køretøjet forude er ca. 15 km/t eller hurtigere.
•Dynamisk stabilitetskontrol (DSC) er ikke aktiv.
•SBS-systemet kan ikke betjenes under følgende betingelser:
•Hvis bilen accelereres hurtigt og kommer tæt på køretøjet forude.
•Bilen køres ved samme hastighed som køretøjet forude.
•Gaspedalen er trykket ned.
•Bremsepedalen er trykket ned.
•Rattet betjenes.
•Gearstangen betjenes.
•Blinklyset bruges.
•Når bilen forude ikke har baglygter, eller baglygterne er slukket.
•Når der vises advarsler og meddelelser, f.eks. en snavset forrude, i forbindelse med det
fremaddetekterende kamera (FSC) på multiinformationsdisplayet.
•Selvom de objekter, der aktiverer systemet, er firehjulede biler, kan radarsensoren (foran)
muligvis detektere følgende objekter, bestemme, at de er en forhindring, og aktivere
SBS-systemet.
•Objekter på vejen i indgangen til et sving (inklusive autoværn og snedriver).
•Et køretøj, der passerer i den modsatte vejbane midt i et sving.
•Ved krydsning af en smal bro.
•Ved passage gennem en lav eller smal tunnel eller port.
•Ved indkørsel i en underjordisk parkering.
•Metalobjekter, bump eller objekter, der rager frem på vejen.
•Hvis du pludseligt kommer tæt på et køretøj forude.
•Ved kørsel i områder, hvor der er højt græs eller bevoksning.
•Tohjulede køretøjer, f.eks. motorcykler eller cykler.
•Fodgængere eller ikke-metalliske objekter, f.eks. træer.
•Når systemet er aktivt, gives brugeren besked via multiinformationsdisplayet.
•Den orange advarselsindikation for SBS tændes, når der er en fejlfunktion i systemet.
Se afsnittet "Fejlretning" på side 7-43.
Under kørsel
i-ACTIVSENSE
4-213

tRød indikator for smart
bremsehjælp (SBS)
Hvis SBS er aktivt, blinker den røde
indikator.

tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel i
displayet.

Multiinformationsdisplay
Active Driving Display
BREMSE!
BREMSE
ttStandsning af SBS-systemets
funktion
SBS-systemet kan deaktiveres
midlertidigt.
Se afsnittet "Tilpasningsmuligheder" på
side 9-12.
Når SBS-systemet slukkes, tændes
indikatoren SBS OFF.
Systemet aktiveres, når motoren startes
igen.
BEMÆRK
Når SBS-systemets funktion slås fra,
slukkes SCBS-systemet (Smart City Brake
Support) samtidigt.
Under kørsel
i-ACTIVSENSE
4-214

360° overvågning*
360° overvågningen består af følgende funktioner, der assisterer føreren med at kontrollere
området omkring bilen gennem brug af forskellige indikationer i midterdisplayet og en
advarselslyd, mens bilen køres ved lave hastigheder eller under parkering.
•Visning ovenfra
Visningen ovenfra viser et billede af bilen set direkte ovenfra på midterdisplayet. Det
gøres ved at kombinere de billeder, der er taget af de fire kameraer, der findes på alle sider
af bilen. Visningen ovenfra vises i højre side (venstrestyring)/venstre side (højrestyring)
på skærmen, når skærmen med frontvisningen eller visningen bagud vises. Visningen
ovenfra assisterer føreren med at kontrollere området omkring bilen, mens bilen bevæger
sig fremad eller bagud.
•Visning forfra/bred visning forfra
Billedet fra bilens front vises på midterdisplayet.
Visningen forfra assisterer føreren med at kontrollere foran bilen. Det gøres ved at vise
styrelinjer på det viste billede, der er taget fra bilens forende.
•Fra siden
Billeder, der er taget fra bilens forreste venstre og højre sider, vises på midterdisplayet.
Sidevisningen assisterer føreren med at kontrollere bilens sider foran. Det gøres ved at
vise styrelinjer på det viste billede, der er taget fra forreste venstre og højre side af bilen.
•Visning bagud/bred visning bagud
Billedet fra bilens bagende vises på midterdisplayet.
Billedet fra bagenden assisterer føreren med at kontrollere bag bilen. Det gøres ved at vise
styrelinjer på det viste billede, der er taget fra bilens bagende.
•Parkeringsføler
Hvis der er nogen forhindringer i nærheden af bilen, mens visningen ovenfra/visningen
fra siden vises, tændes en indikation for forhindringsdetektion omkring kofangeren i
midterdisplayet.
Parkeringsfølerne bruger ultralydsfølere til at registrere forhindringer omkring bilen, når
den køres ved lave hastigheder, f.eks. under parkering i garage eller parallelparkering, og
informerer føreren om den anslåede afstand fra bilen til forhindringen i omgivelserne vha.
en lyd og en indikation for forhindringsdetektion.
Se afsnittet "Parkeringsfølersystem" på side 4-283.
•Rear Cross Traffic Alert (RCTA)
Hvis der er mulighed for en kollision med et modkørende køretøj, mens visningen
bagud/den brede visning bagud vises, vises en advarsel på midterdisplayet.
RCTA-systemet (Rear Cross Traffic Alert) bruger radarsensorerne (bag) til at registrere
køretøjer, der nærmer sig fra bilens bageste venstre og højre side, og det assisterer føreren
med at kontrollere bag ved bilen under bakkørsel ved at lade advarselslamperne for Blind
Spot Monitoring (BSM) blinke og aktivere advarselslyden.
Se Advarsel ved tværgående trafik bag ved bilen (RCTA) på side 4-146.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-215

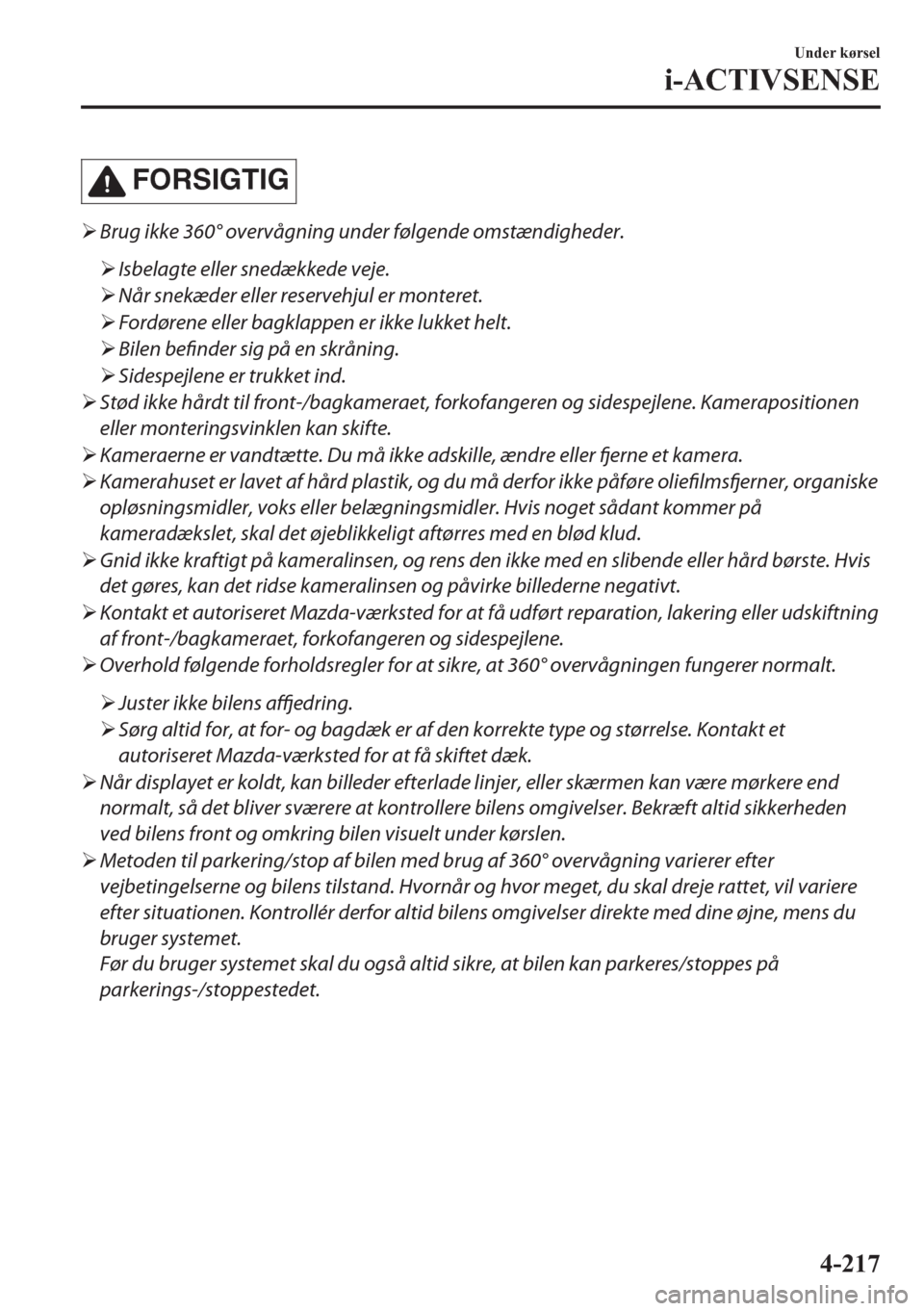

FORSIGTIG
¾Brug ikke 360° overvågning under følgende omstændigheder.
¾Isbelagte eller snedækkede veje.
¾Når snekæder eller reservehjul er monteret.
¾Fordørene eller bagklappen er ikke lukket helt.
¾Bilen befinder sig på en skråning.
¾Sidespejlene er trukket ind.
¾Stød ikke hårdt til front-/bagkameraet, forkofangeren og sidespejlene. Kamerapositionen
eller monteringsvinklen kan skifte.
¾Kameraerne er vandtætte. Du må ikke adskille, ændre eller fjerne et kamera.
¾Kamerahuset er lavet af hård plastik, og du må derfor ikke påføre oliefilmsfjerner, organiske
opløsningsmidler, voks eller belægningsmidler. Hvis noget sådant kommer på
kameradækslet, skal det øjeblikkeligt aftørres med en blød klud.
¾Gnid ikke kraftigt på kameralinsen, og rens den ikke med en slibende eller hård børste. Hvis
det gøres, kan det ridse kameralinsen og påvirke billederne negativt.
¾Kontakt et autoriseret Mazda-værksted for at få udført reparation, lakering eller udskiftning
af front-/bagkameraet, forkofangeren og sidespejlene.
¾Overhold følgende forholdsregler for at sikre, at 360° overvågningen fungerer normalt.
¾Juster ikke bilens affjedring.
¾Sørg altid for, at for- og bagdæk er af den korrekte type og størrelse. Kontakt et
autoriseret Mazda-værksted for at få skiftet dæk.
¾Når displayet er koldt, kan billeder efterlade linjer, eller skærmen kan være mørkere end
normalt, så det bliver sværere at kontrollere bilens omgivelser. Bekræft altid sikkerheden
ved bilens front og omkring bilen visuelt under kørslen.
¾Metoden til parkering/stop af bilen med brug af 360° overvågning varierer efter
vejbetingelserne og bilens tilstand. Hvornår og hvor meget, du skal dreje rattet, vil variere
efter situationen. Kontrollér derfor altid bilens omgivelser direkte med dine øjne, mens du
bruger systemet.
Før du bruger systemet skal du også altid sikre, at bilen kan parkeres/stoppes på
parkerings-/stoppestedet.
Under kørsel
i-ACTIVSENSE
4-217

Skifte mellem displays
Du kan ændre den skærm, der vises, ved at trykke på kommandogrebet eller ved at berøre
ikonet Skift kamera på skærmen, mens visning ovenfra/visning forfra, bred visning forfra
eller sidevisningen ses.
Visning ovenfra/visning forfraIkonet for kameraskifte
Bred visning forfra
Fra siden
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Under kørsel
i-ACTIVSENSE
4-222

Visning ovenfra/visning bagud, bred visning bagud
Visning ovenfra/visning bagud, bred visning bagud vises, når alle af følgende betingelser er
opfyldt.
•Tændingen er slået TIL.
•Gearstang/gearvælger er i positionen R.
Skifte mellem displays
Du kan ændre den skærm, der vises, ved at trykke på kommandogrebet eller ved at berøre
ikonet Skift kamera på skærmen, mens visning ovenfra/visning bagud, bred visning bagud
ses.
Visning ovenfra/visning bagud Bred visning bagud
Ikonet for kameraskifte
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
BEMÆRK
•Visningen ovenfra/visningen bagud og den brede visning bagud vises automatisk, uanset
om 360° overvågning er tændt eller slukket, når gearstangen/gearvælgeren flyttes til
positionen R.
•Indstillingen kan ændres til at vise visningen ovenfra/visningen forfra, når der skiftes fra
bakgear til fremadgående gear uden at betjene kontakten for 360° overvågning for at
kontrollere ved bilens forende under parallelparkering.
Se afsnittet "Tilpasningsmuligheder" på side 9-12.
Under kørsel
i-ACTIVSENSE
4-224

Tredimensionalt objekt foran eller bag bilen
Da bilens styrelinjer i forenden (sidekamera) eller afstandsstyrelinjerne (bagkamera) vises
med udgangspunkt i en flad overflade, er den afstand til det tredimensionale objekt, der
vises på skærmen, forskellig fra den faktiske afstand.
Sidekamera
(Faktisk tilstand) (Skærmvisning)
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Bagkamera
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
(Faktisk tilstand)
Registreret afstand på skærm A > B > C Faktisk afstand B > C = AA A
B B
C C(Skærmvisning)
Kontrollér omgivelserne for sikkerhed
ttIndikation for problem i systemet
Indikation på midterdisplay Årsag Udbedring
Der vises "No image signal reception"
(Ingen modtagelse af billedsignal)Styreenheden kan være beskadiget.
Få bilen efterset på et autori-
seret Mazda-værksted.
Skærmen er helt sort og tom Kameraet kan være beskadiget.
Under kørsel
i-ACTIVSENSE
4-242

Radarsensor (foran)*
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
•Distance Recognition Support System (DRSS)
•Smart Brake Support (SBS)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et køretøj
forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Radarsensor (foran)
Hvis der vises "Front radar blocked" (Forreste radar blokeret) i multiinformationsdisplayet i
instrumentpanelet, skal du rengøre området omkring radarsensoren (foran).
Under kørsel
i-ACTIVSENSE
4-248*Visse modeller.

tSådan indstilles hastigheden
1.(Med justerbar hastighedsbegrænser
(ASL))
Aktivér fartpiloten ved at trykke på
MODE-kontakten. Fartpilotens hvide
hovedindikator tændes.
(Uden justerbar
hastighedsbegrænser (ASL))
Aktivér fartpiloten ved at trykke på
ON-knappen. Fartpilotens hvide
hovedindikator tændes.
2. Accelerer til den ønskede hastighed,
der skal være over 25 km/t.
3. Indstil fartpiloten ved at trykke på
kontakten SET/
til den ønskede
hastighed. Fartpiloten indstilles på det
tidspunkt, hvor der trykkes på
kontakten SET/
. Slip speederen
samtidig. Den grønne indikator for
indstillet fartpilot tændes.
BEMÆRK
•Indstilling af fartpilothastigheden kan
ikke udføres under følgende
omstændigheder:
•(Automatgear)
Gearvælgeren er i position P eller N.
•(Manuelt gear)
Gearstangen er i neutral position.
•Parkeringsbremsen er trukket.
•(Biler med justerbar
hastighedsbegrænser (ASL))
Der trykkes på MODE-kontakten for
den justerbare hastighedsbegrænser
(ASL).
•Slip knappen SET/ eller RES/ ved
den ønskede hastighed, ellers øges
hastigheden, mens knappen RES/
holdes nede, og reduceres, mens
knappen SET/
holdes nede (med
mindre der trykkes på speederen).
•På stejle stigninger kan bilen kortvarigt
miste fart ved kørsel opad eller køre lidt
for hurtigt ved kørsel nedad.
•Fartpiloten deaktiveres, hvis bilens
hastighed falder til under 21 km/t under
kørsel op ad en stejl stigning.
•Fartpiloten kan blive deaktiveret, når
bilen kører omkring 15 km/t
langsommere end den indstillede
hastighed, f.eks. under kørsel op ad en
lang, stejl stigning.
Bilens forudindstillede hastighed vha.
fartpiloten vises på instrumentpanelet.
Instrumentpanel af type A
Instrumentpanel af type B
Europæisk model
Undtagen europæisk modelMultiinformationsdisplay
Active Driving Display
Under kørsel
Fartpilot
4-258

Dieselpartikelfilter
(SKYACTIV-D 2.2)
Dieselpartikelfilteret indsamler og fjerner
de fleste partikler i udstødningsgassen fra
en dieselmotor.
Partikler, der opsamles af
dieselpartikelfilteret, fjernes under normal
kørsel. Dog kan partikler ikke fjernes, og
indikatoren for dieselpartikelfilteret kan
tændes under kørslen, under følgende
omstændigheder:
•Hvis bilen køres kontinuerligt med 15
km/t eller derunder.
•Hvis bilen gentagne gange køres i et
kort tidsrum (10 minutter eller mindre)
eller køres, mens motoren er kold.
•Hvis bilen kører i tomgang i lang tid.
Med multiinformationsdisplay
Når der vises "Soot accumulation in
DPF too high" (For høj sodaflejring i
dieselpartikelfilter).
Partikler kan ikke fjernes automatisk, og
mængden af partikler når en angiven
mængde.
Når motoren er tilstrækkeligt varm
(motorkølevæskes temperatur er 80 °C
eller mere), skal du trykke gaspedalen ned
og køre bilen med en hastighed på 20 km/t
eller mere i cirka 15-20 minutter for at
eliminere partiklerne.
Når der vises "DPF malfunction" (Fejl i
dieselpartikelfilter).
Kontakt en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Uden multiinformationsdisplay
Når det lyser
Partikler kan ikke fjernes automatisk, og
mængden af partikler når en angiven
mængde.
Når motoren er tilstrækkeligt varm
(motorkølevæskes temperatur er 80 °C
eller mere), skal du trykke gaspedalen ned
og køre bilen med en hastighed på 20 km/t
eller mere i cirka 15-20 minutter for at
eliminere partiklerne.
Når det blinker
Kontakt en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-47.
BEMÆRK
Motorlyden og lugten af
udstødningsgassen kan forandres, når
partikler fjernes under kørslen.
Under kørsel
Dieselpartikelfilter
4-265
