MAZDA MODEL CX-5 2018 Instruktionsbog (in Danish)

(Uden system til klassificering af passager på forsædet)

Udløsere og airbags til fører og forsædepassager
Kollisionsfølere og fejlfindingsmodul (SAS-enhed)
Seleforstrammere (side 2-23)
Følere til forreste airbag
Sidekollisionsfølere
Advarselslampe for airbag-/seleforstrammersystem (side 4-48)
Aktivering af side- og gardinudløsere og -airbags
Indikator for deaktivering af airbag ved forreste passagersæde* (side 2-60)
Sensor til klassificering af passager på forsædet* (side 2-60)
Modulet til klassificering af passager på forsædet*
Førersædets glidepositionsføler* (side 2-53)
Vigtigt sikkerhedsudstyr
SRS-airbags
*Visse modeller.2-51

Sådan virker SRS-airbagsystemet
Din Mazda er udstyret med følgende typer SRS-airbags. SRS-airbags er designet til at
fungere sammen med sikkerhedsselerne om at reducere personskader ved en ulykke.
SRS-airbaggene er designet til at yde ekstra beskyttelse for passagerer ud over
sikkerhedsselefunktionerne. Sørg for at bære sikkerhedsselerne korrekt.
tSeleforstrammere
Seleforstrammerne fungerer forskelligt, alt efter hvilke typer airbags der er installeret. Du
finder oplysninger om seleforstrammernes funktion i afsnittet "Kriterier for udløsning af
SRS-airbags" (side 2-57).
For
De forreste seleforstrammere er designet til at aktivere ved moderate eller kraftige frontale
eller frontalt vinklede kollisioner. Under en sidekollision vil seleforstrammeren desuden
blive aktiveret i den side, som kollisionen sker.
Bagest i siden
*
Seleforstrammerne for ydersæderne er designet til at aktivere ved moderate eller kraftige
frontale eller frontalt vinklede kollisioner.
Vigtigt sikkerhedsudstyr
SRS-airbags
2-52*Visse modeller.

tFørerairbag
Førerairbaggen er monteret i rattet.
Når airbagskollisionsfølere registrerer en frontal kollision af større end moderat styrke,
pustes førerairbaggen hurtigt op for primært at reducere personskade på førerens hoved eller
bryst, som forårsages af at ramme rattet.
Du kan finde flere oplysninger om udløsning af airbags i "Kriterier for udløsning af
SRS-airbags" (side 2-57).
(Med system til klassificering af passager på forsædet)
Oppustning af førerens dobbelttrins-airbag styres af to energitrin, der afhænger af førerens
sæde. Føleren for førersædets glideposition sidder under førersædets. Føleren afgør, om
førersædet befinder sig foran eller bag ved et referencepunkt, og sender sædepositionen til
diagnosemodulet (SAS-enhed). SAS-enheden er designet til at styre udløsningen af førerens
airbag, afhængig af, hvor tæt førersædet befinder sig på rattet.
Under en kollision af moderat styrke udløses førerens airbag med mindre energi, mens den
under kraftigere stød, og når førersædet befinder si bag ved referencepunktet, udløses med
større kraft.
Vigtigt sikkerhedsudstyr
SRS-airbags
2-53

tAirbag ved forreste passagersæde
Forsædepassagerens airbag er monteret i instrumentbrættet foran forsædepassageren.
Oppustningsmekanismen for forsædepassagerairbaggen er den samme som for
førerairbaggen.
Du kan finde flere oplysninger om udløsning af airbags i "Kriterier for udløsning af
SRS-airbags" (side 2-57).
(Med system til klassificering af passager på forsædet)
Desuden er forsædepassagerairbaggen designet til kun at blive udløst, når sensoren til
klassificering af passager på forsædet detekterer, at der sidder en passager på
passagerforsædet. Du kan finde flere oplysninger under "System til klassificering af
passager på forsædet" (side 2-60).
Vigtigt sikkerhedsudstyr
SRS-airbags
2-54

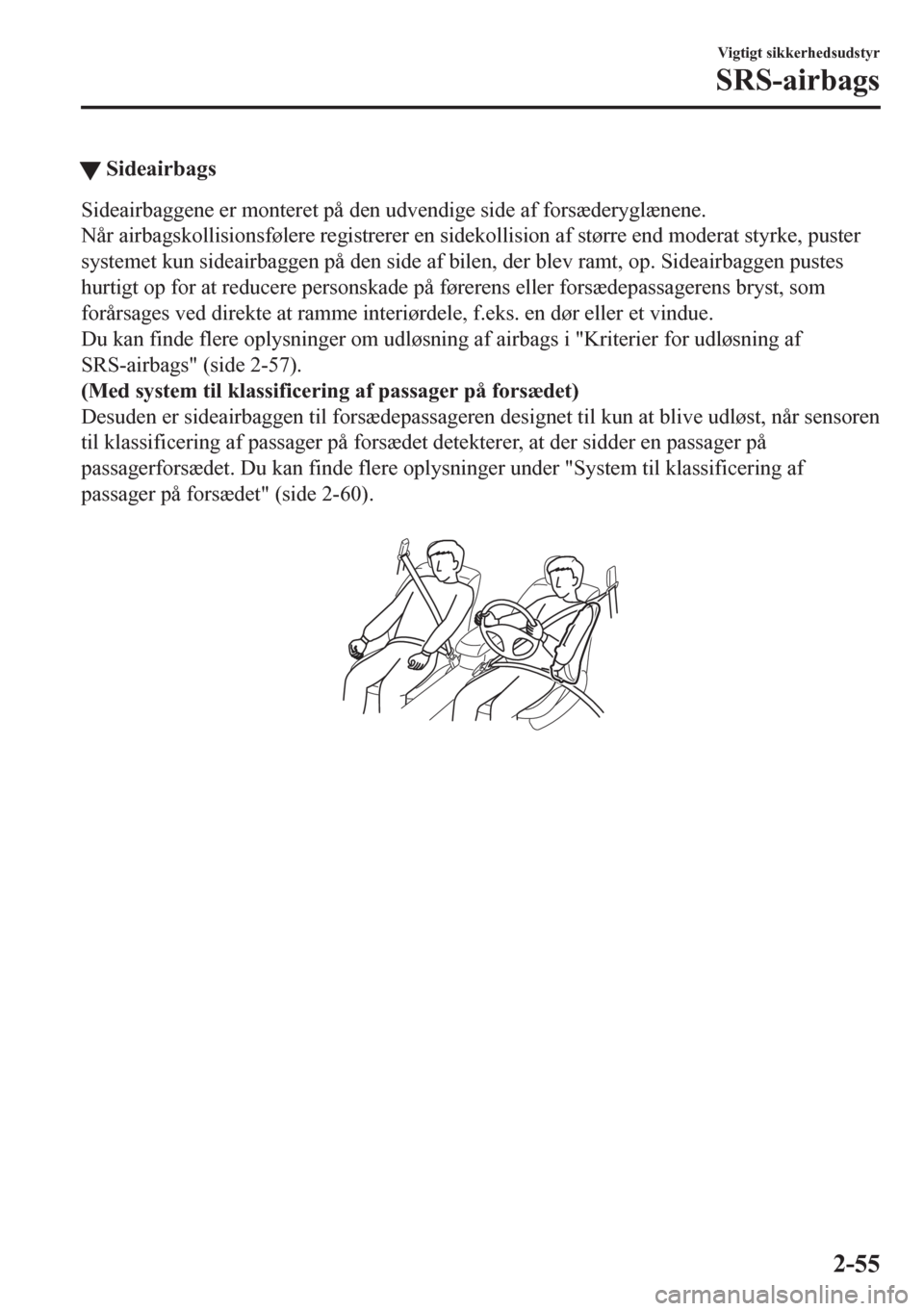

tSideairbags
Sideairbaggene er monteret på den udvendige side af forsæderyglænene.
Når airbagskollisionsfølere registrerer en sidekollision af større end moderat styrke, puster
systemet kun sideairbaggen på den side af bilen, der blev ramt, op. Sideairbaggen pustes
hurtigt op for at reducere personskade på førerens eller forsædepassagerens bryst, som
forårsages ved direkte at ramme interiørdele, f.eks. en dør eller et vindue.
Du kan finde flere oplysninger om udløsning af airbags i "Kriterier for udløsning af
SRS-airbags" (side 2-57).
(Med system til klassificering af passager på forsædet)
Desuden er sideairbaggen til forsædepassageren designet til kun at blive udløst, når sensoren
til klassificering af passager på forsædet detekterer, at der sidder en passager på
passagerforsædet. Du kan finde flere oplysninger under "System til klassificering af
passager på forsædet" (side 2-60).

Vigtigt sikkerhedsudstyr
SRS-airbags
2-55

tGardinairbags
Gardinairbaggene er monteret i den forreste og bageste vinduesstolpe samt tagkanten i
begge sider.
Når airbagskollisionsfølere registrerer en sidekollision af større end moderat styrke, pustes
gardinairbaggen hurtigt op for primært at reducere personskade på yderste
bagsædepassagers hoved, som forårsages af direkte at ramme interiørdele, f.eks. en dør eller
et vindue.
Du kan finde flere oplysninger om udløsning af airbags i "Kriterier for udløsning af
SRS-airbags" (side 2-57).

Kun én sideairbag udløses i den
side af bilen, hvor bilen påkøres.
ttAdvarselslampe/-lyd
En systemfejl eller betjeningsbetingelserne angives med en advarsel.
Se afsnittet "Advarselslamper og indikatorer" på side 4-47.
Se afsnittet "Advarselslyden aktiveres" på side 7-52.
Vigtigt sikkerhedsudstyr
SRS-airbags
2-56

Kriterier for udløsning af SRS-airbags
I diagrammet vises det SRS-udstyr, der udløses, i forhold til kollisionstype.
(Illustrationerne er for de respektive kollisionstilfælde).
SRS-udstyrKollisionstyper
En alvorlig frontal/frontalt vinklet kollisi-
onEn alvorlig sidekollision
*2Påkørsel bagfra
Forreste sele-
forstrammerX*1 (begge sider) X*1 (kun kollisionsside)
Ingen airbag og for-
reste seleforstrammer
aktiveres ved påkør-
sel bagfra. Bageste sele-
forstrammer
*X (begge sider)
Førerairbag X
Airbag ved
forreste pas-
sagersædeX
*1
Sideairbag
X*1 (kun kollisionsside)
Gardinairbag X (kun kollisionsside)
X: SRS-airbagudstyret er designet til udløsning ved kollision.*1(Med system til klassificering af passager på forsædet)
Forsædepassagerens front- og sideairbagge og seleforstrammeren er designet til at blive aktiveret, når sensoren
til klassifikation af passager på forsædet detekterer, at der sidder en person på passagerforsædet.
*2 Under en sidekollision vil seleforstrammerne og side-/gardinairbaggene desuden blive aktiveret (kun i den
side, hvor kollisionen sker).
BEMÆRK
Ved en forskudt frontalkollision kan de monterede airbagge og seleforstrammere alle blive
udløst afhængigt af retning, vinkel og kollisionshastigheden.
Vigtigt sikkerhedsudstyr
SRS-airbags
*Visse modeller.2-57

Begrænsninger af SRS-airbag
Ved alvorlige kollisioner, som dem beskrevet i "Kriterier for udløsning af SRS-airbags",
udløses det relevante SRS-airbagudstyr. Ved nogle ulykker udløses udstyret muligvis ikke
afhængig af typen af kollision og dens alvorsgrad.

Begrænsninger af registrering af frontale eller frontalt vinklede kollisioner:
Følgende illustrationer er eksempler på frontale eller frontalt vinklede kollisioner, som
muligvis ikke registreres som alvorlige nok til at udløse SRS-airbagudstyret.

Kollisioner, der involverer træer eller
stængerFrontal forskudt kollision med bilen

Påkørsel bagfra eller kørsel ind under en
lastbils bagklap
Vigtigt sikkerhedsudstyr
SRS-airbags
2-58

Begrænsninger af registrering af sidekollision:
Følgende illustrationer er eksempler på sidekollisioner, der muligvis ikke registreres som
alvorlige nok til at udløse SRS-airbagudstyret.

Sidekollisioner, der involverer træer
eller stængerSidekollisioner med tohjulede køretøjer

Væltning
Vigtigt sikkerhedsudstyr
SRS-airbags
2-59

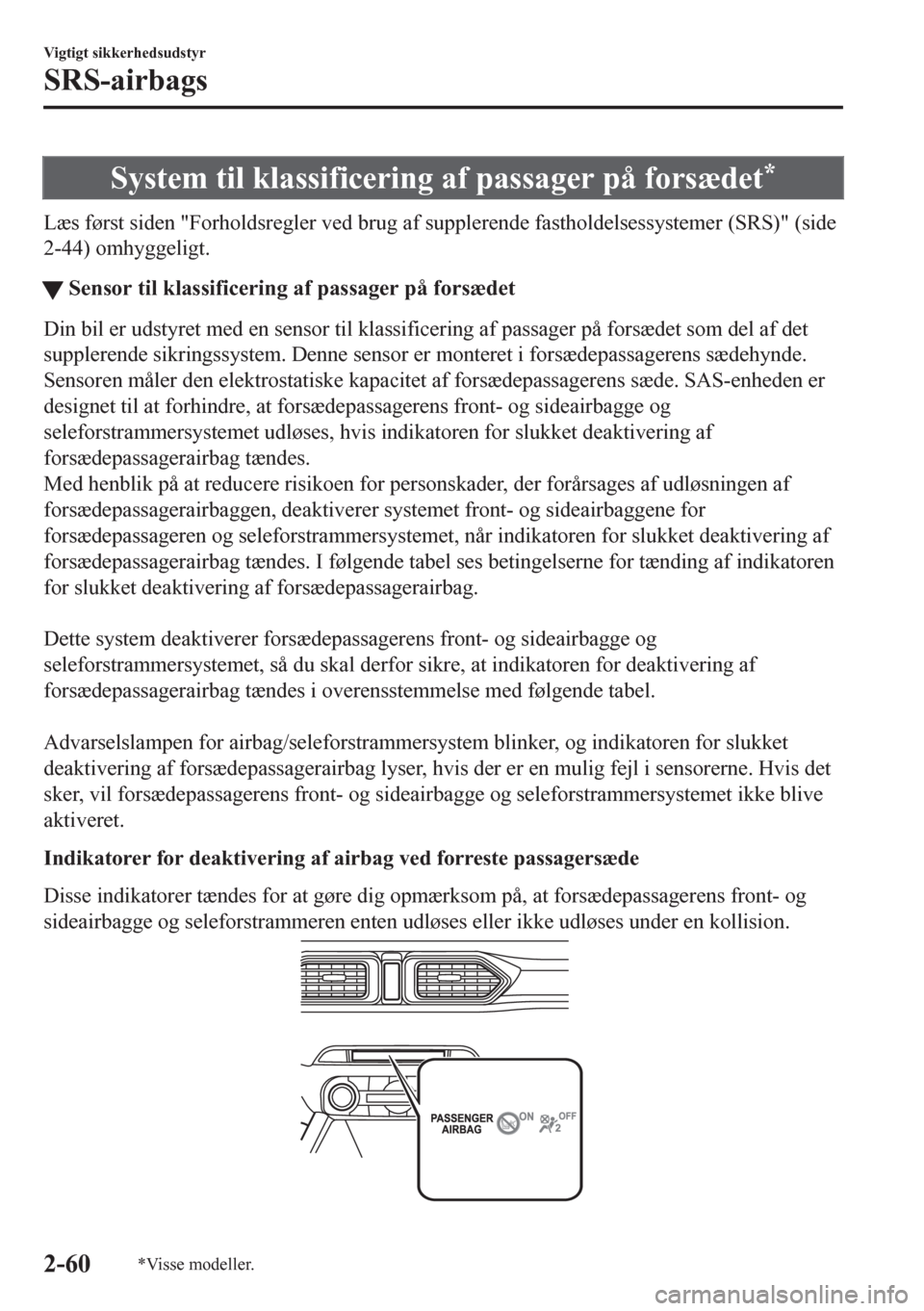

System til klassificering af passager på forsædet*
Læs først siden "Forholdsregler ved brug af supplerende fastholdelsessystemer (SRS)" (side
2-44) omhyggeligt.
tSensor til klassificering af passager på forsædet
Din bil er udstyret med en sensor til klassificering af passager på forsædet som del af det
supplerende sikringssystem. Denne sensor er monteret i forsædepassagerens sædehynde.
Sensoren måler den elektrostatiske kapacitet af forsædepassagerens sæde. SAS-enheden er
designet til at forhindre, at forsædepassagerens front- og sideairbagge og
seleforstrammersystemet udløses, hvis indikatoren for slukket deaktivering af
forsædepassagerairbag tændes.
Med henblik på at reducere risikoen for personskader, der forårsages af udløsningen af
forsædepassagerairbaggen, deaktiverer systemet front- og sideairbaggene for
forsædepassageren og seleforstrammersystemet, når indikatoren for slukket deaktivering af
forsædepassagerairbag tændes. I følgende tabel ses betingelserne for tænding af indikatoren
for slukket deaktivering af forsædepassagerairbag.

Dette system deaktiverer forsædepassagerens front- og sideairbagge og
seleforstrammersystemet, så du skal derfor sikre, at indikatoren for deaktivering af
forsædepassagerairbag tændes i overensstemmelse med følgende tabel.

Advarselslampen for airbag/seleforstrammersystem blinker, og indikatoren for slukket
deaktivering af forsædepassagerairbag lyser, hvis der er en mulig fejl i sensorerne. Hvis det
sker, vil forsædepassagerens front- og sideairbagge og seleforstrammersystemet ikke blive
aktiveret.
Indikatorer for deaktivering af airbag ved forreste passagersæde
Disse indikatorer tændes for at gøre dig opmærksom på, at forsædepassagerens front- og
sideairbagge og seleforstrammeren enten udløses eller ikke udløses under en kollision.
Vigtigt sikkerhedsudstyr
SRS-airbags
2-60*Visse modeller.
