MAZDA MODEL CX-5 2018 Instruktionsbog (in Danish)

Montering af børnesikringssystemer
tKategorier af børnesikringssystemer
BEMÆRK
Spørg producenten af børnesikringssystemet, hvilket system der passer til barnet og bilen.
(Europa og lande, der overholder FNECE-regulativ 44)
Børnesikringssystemer er inddelt i følgende 5 grupper i henhold til FNECE-regulativ 44.
Gruppe Alder Vægt
0 Op til ca. 9 måneder Op til 10 kg
0
Op til ca. 2 år Op til 13 kg
1 Ca. 8 måneder til 4 år 9-18 kg
2 Ca. 3 til 7 år 15-25 kg
3 Ca. 6 til 12 år 22-36 kg
(Andre lande)
Overhold reglerne for brug af børnesikringssystemer i det pågældende land.
Vigtigt sikkerhedsudstyr
Børnesikring
2-31

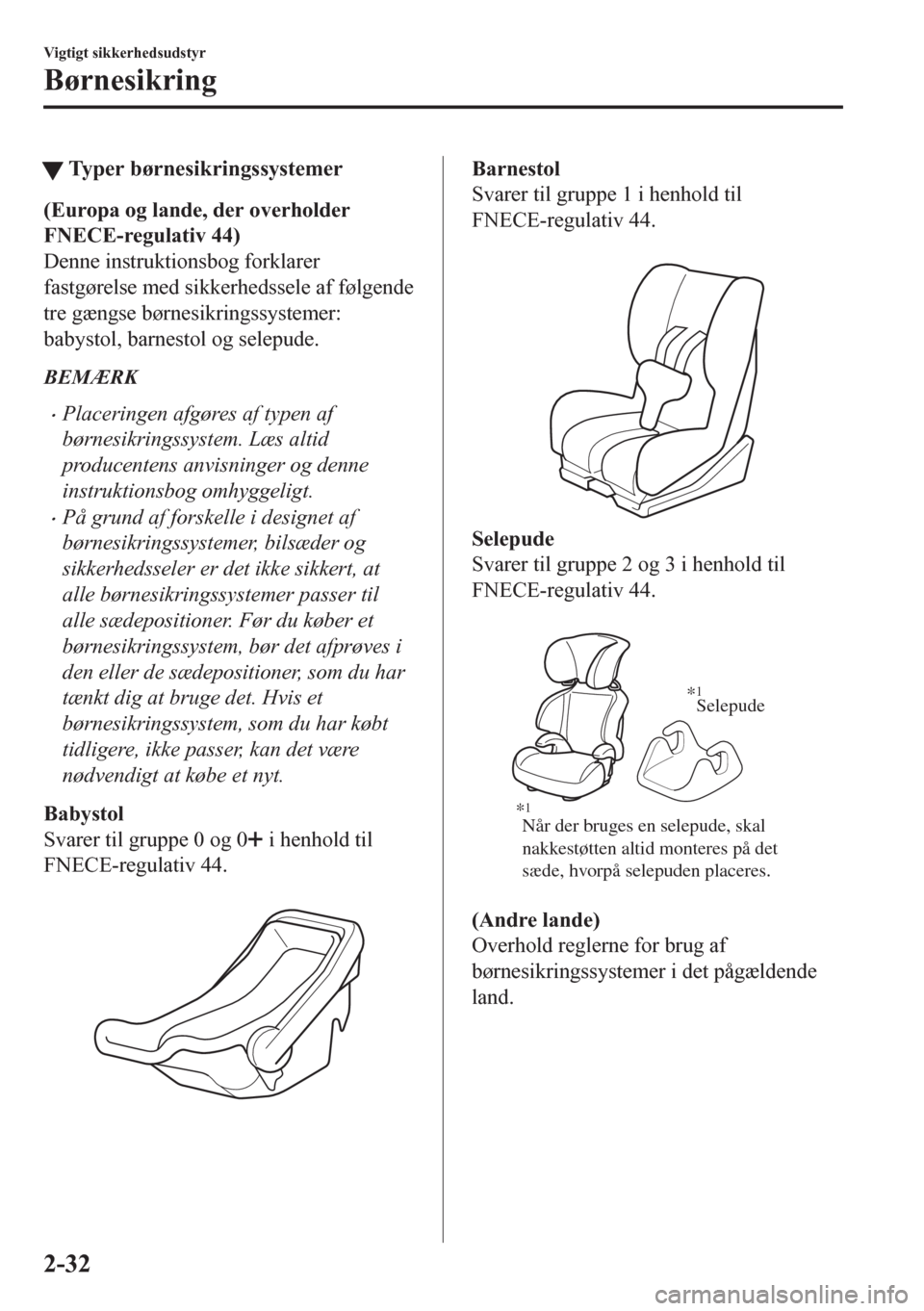

tTyper børnesikringssystemer
(Europa og lande, der overholder
FNECE-regulativ 44)
Denne instruktionsbog forklarer
fastgørelse med sikkerhedssele af følgende
tre gængse børnesikringssystemer:
babystol, barnestol og selepude.
BEMÆRK
•Placeringen afgøres af typen af
børnesikringssystem. Læs altid
producentens anvisninger og denne
instruktionsbog omhyggeligt.
•På grund af forskelle i designet af
børnesikringssystemer, bilsæder og
sikkerhedsseler er det ikke sikkert, at
alle børnesikringssystemer passer til
alle sædepositioner. Før du køber et
børnesikringssystem, bør det afprøves i
den eller de sædepositioner, som du har
tænkt dig at bruge det. Hvis et
børnesikringssystem, som du har købt
tidligere, ikke passer, kan det være
nødvendigt at købe et nyt.
Babystol
Svarer til gruppe 0 og 0
i henhold til
FNECE-regulativ 44.

Barnestol
Svarer til gruppe 1 i henhold til
FNECE-regulativ 44.

Selepude
Svarer til gruppe 2 og 3 i henhold til
FNECE-regulativ 44.

Når der bruges en selepude, skal
nakkestøtten altid monteres på det
sæde, hvorpå selepuden placeres.Selepude *
1
*1
(Andre lande)
Overhold reglerne for brug af
børnesikringssystemer i det pågældende
land.
Vigtigt sikkerhedsudstyr
Børnesikring
2-32

tPlacering af babystol
En babystol må kun monteres i
bagudvendt position.

Se de forskellige monteringsplaceringer
for babystole i afsnittet "Skema over
korrekt placering af
børnesikringssystemer" (side 2-37).
ADVARSEL
Monter altid en babystol på det korrekte
sæde:
Det er farligt at montere en babystol uden
først at læse "Skema over korrekt placering
af børnesikringssystemer". En babystol, der
er monteret på et forkert sæde, kan ikke
fastgøres korrekt. Ved en kollision kan
barnet ramme noget eller nogen i bilen og
blive alvorligt kvæstet eller dræbt.
Placer aldrig et bagudvendt
børnesikringssystem på det forreste
passagersæde, hvis det er beskyttet af en
airbag:
Brug ALDRIG et bagudvendt
børnesikringssystem på et sæde, der er
beskyttet af en AKTIV AIRBAG foran det, da
det kan medføre DØDSFALD eller
ALVORLIG PERSONSKADE for BARNET.
Børnesikringssystemet kan blive ramt af en
airbag, der udløses, og blive slået ud af
stilling. Et barn i børnesikringssystemet kan
blive alvorligt kvæstet eller dræbt.

Vigtigt sikkerhedsudstyr
Børnesikring
2-33

tPlacering af barnestol
En barnestol kan være enten fremadvendt
eller bagudvendt, afhængigt af barnets
alder og størrelse. Når en barnestol skal
monteres, skal du altid følge producentens
anvisninger, så den passer til barnets alder
og størrelse, ligesom du skal følge
instrukserne for installering af
børnesikringssystemet.
Se de forskellige monteringsplaceringer
for barnestole i skemaet "Korrekt
placering af børnesikringssystemer" (side
2-37).

Bagudvendt barnestol
ADVARSEL
Monter altid en bagudvendt barnestol på
det korrekte sæde:
Det er farligt at montere en bagudvendt
barnestol uden først at læse "Skema over
korrekt placering af
børnesikringssystemer". En bagudvendt
barnestol, der er monteret på et forkert
sæde, kan ikke fastgøres korrekt. Ved en
kollision kan barnet ramme noget eller
nogen i bilen og blive alvorligt kvæstet eller
dræbt.
Placer aldrig et bagudvendt
børnesikringssystem på det forreste
passagersæde, hvis det er beskyttet af en
airbag:
Brug ALDRIG et bagudvendt
børnesikringssystem på et sæde, der er
beskyttet af en AKTIV AIRBAG foran det, da
det kan medføre DØDSFALD eller
ALVORLIG PERSONSKADE for BARNET.
Børnesikringssystemet kan blive ramt af en
airbag, der udløses, og blive slået ud af
stilling. Et barn i børnesikringssystemet kan
blive alvorligt kvæstet eller dræbt.


Vigtigt sikkerhedsudstyr
Børnesikring
2-34

Fremadvendt barnestol
ADVARSEL
Monter aldrig en fremadvendt barnestol på
et forkert sæde:
Det er farligt at montere en fremadvendt
barnestol uden først at læse "Skema over
korrekt placering af
børnesikringssystemer". En fremadvendt
barnestol, der er monteret på et forkert
sæde, kan ikke fastgøres korrekt. Ved en
kollision kan barnet ramme noget eller
nogen i bilen og blive alvorligt kvæstet eller
dræbt.
Et fremadvendt børnesikringssystem må
kun plac eres på det forreste passagersæde,
hvis det er fuldstændig uundgåeligt:
I tilfælde af en kollision kan trykket fra en
airbag, der udløses, påføre barnet alvorlige
kvæstelser eller medføre døden. Hvis
installation af et fremadvendt
børnesikringssystem på det forreste
passagersæde ikke kan undgås, skal du
flytte passagerforsædet så langt tilbage
som muligt og justere sædebunden
(højdejusterbar sædebund) til den højeste
position, hvor sikkerhedsselen, der fastgør
børnesikringssystemet, er strammet sikkert.
ttPlacering af selepude
En selepude må kun monteres i
fremadvendt position.
Vi anbefaler, at selepuden bruges med
ryglænet påsat, så skulderselens placering
let kan justeres, og dit barn beskyttes bedst
muligt.

Se mulighederne for montering af en
selepude i skemaet "Korrekt placering af
børnesikringssystemer" (side 2-37).
Vigtigt sikkerhedsudstyr
Børnesikring
2-35

ADVARSEL
Monter altid en selepude på det korrekte
sæde:
Det er farligt at montere et
børnesikringssystem uden først at læse
"Skema over korrekt placering af
børnesikringssystemer". En selepude, der er
monteret på et forkert sæde, kan ikke
fastgøres korrekt. Ved en kollision kan
barnet ramme noget eller nogen i bilen og
blive alvorligt kvæstet eller dræbt.
Et fremadvendt børnesikringssystem må
kun placeres på det forreste passagersæde,
hvis det er fuldstændig uundgåeligt:
I tilfælde af en kollision kan trykket fra en
airbag, der udløses, påføre barnet alvorlige
kvæstelser eller medføre døden. Hvis
installation af et fremadvendt
børnesikringssystem på det forreste
passagersæde ikke kan undgås, skal du
flytte passagerforsædet så langt tilbage
som muligt og justere sædebunden
(højdejusterbar sædebund) til den højeste
position, hvor sikkerhedsselen, der fastgør
børnesikringssystemet, er strammet sikkert.
Vigtigt sikkerhedsudstyr
Børnesikring
2-36

Skema over korrekt placering af børnesikringssystemer
(Europa og lande, der overholder FNECE-regulativ 16)
Oplysningerne i skemaet viser, hvilke børnesikringssystemer der egner sig til forskellige
sædepositioner. For at få oplyst den korrekte placering af andre producenters
børnesikringssystemer skal du nøje følge producentens anvisninger, der følger med det
pågældende system.
Ved montering af et børnesikringssystem skal følgende punkter overholdes:
•Hvis børnesikringssystemet ikke passer til ryglænet på grund af nakkestøtten, skal du
justere nakkestøtten eller fjerne nakkestøtten, så børnesikringssystemet passer til
ryglænet. Når der dog placeres en selepude, skal nakkestøtten altid monteres på det sæde,
hvorpå selepuden placeres.
Se afsnittet "Nakkestøtter" på side 2-17.
•Ved montering af et børnesikringssystem på bagsædet skal du justere positionen af
forsædet, så det ikke er i kontakt med børnesikringssystemet.
Se afsnittet "Betjening af sæde" på side 2-5.
•Ved installation af et børnesikringssystem, der er udstyret med en sele, skal du fjerne
nakkestøtten.
Se afsnittet "Nakkestøtter" på side 2-17.
ISOFIX-monterede børnesikringssystemer
Ved montering af et børnesikringssystem til bagsædet, skal anvisningerne fra producenten af
børnesikringssystemet og afsnittet "Brug af ISOFIX-forankring" på side 2-42 følges.
MassegruppeStørrel-
sesklasseFastgø-
relseSædepositioner
ISOFIX-positioner
Bagsæde (midtfor)Forreste passa-
gersæde (i side)
Bagsæde (i side)
BabyliftFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPPE 0
Op til 10 kgEISO/R1 IL X X
(1) X X X
GRUPPE 0
Op til 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Vigtigt sikkerhedsudstyr
Børnesikring
2-37

MassegruppeStørrel-
sesklasseFastgø-
relseSædepositioner
ISOFIX-positioner
Bagsæde (midtfor)Forreste passa-
gersæde (i side)
Bagsæde (i side)
GRUPPE 1 9-18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPPE 2 15-25 kg (1) IL X X
GRUPPE 3 22-36 kg (1) IL X X
(1) Ved brug af børnesikringssystemer, der ikke er udstyret med ISO/XX-størrelsesklassifikation (A til G) for den
relevante vægtgruppe, skal bilens producent angive de køretøjsspecifikke ISOFIX-børnesikringssystemer, der er
anbefalet til hver position.
Forklaring af bogstaver til indsætning i ovenstående tabel:
IUF = passer til ISOFIX fremadrettede børnesikringssystemer i kategorien universal, der er godkendt til brug i
denne vægtgruppe.
IL = passer til bestemte ISOFIX-børnesikringssystemer (CRS).
Disse ISOFIX-systemer er i kategorierne "specifikt køretøj", "begrænset" eller "semi-universal".
Der kan monteres et oprindeligt børnesikringssystem fra Mazda. I reservedelskataloget kan du se, hvilke
børnesikringssystemer der kan monteres.
(Undtagen Europa)
Hvad angår børnesikringssystemer, der kan installeres i din Mazda, bedes du kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
X = ISOFIX-position passer ikke til ISOFIX-børnesikringssystemer i denne massegruppe og/eller denne
størrelsesklasse.
Vigtigt sikkerhedsudstyr
Børnesikring
2-38

i-Size-børnesikringssystemer
Biler med -mærket på forsiden af bagsædet er godkendt til i-Size-børnesikringssystemer.
Ved montering af et børnesikringssystem til bagsædet, skal anvisningerne fra producenten af
børnesikringssystemet og afsnittet "Brug af ISOFIX-forankring" på side 2-42 følges.
Mærkning af sted
Et i-Size-børnesikringssystem kan monteres til det pågældende sæde som følger:
Forreste passagersæde Bagsæde (i side) Bagsæde (midtfor)
i-Size-børnesikringssyste-
merXi-UX
Forklaring af bogstaver til indsætning i ovenstående tabel:
i-U = velegnet til “universelle” i-Size-børnesikringssystemer, der vender fremad og bagud.
X = siddeposition ikke egnet til “universelle” i-Size-børnesikringssystemer.
BEMÆRK
•Et i-Size-børnesikringssystem betegner et børnesikringssystem, der er blevet godkendt i
i-Size-kategoriet i henhold til FNECE-regulativ 129.
•Biler med -mærket på forsiden af bagsædet er ikke godkendt til
i-Size-børnesikringssystemer.
Vigtigt sikkerhedsudstyr
Børnesikring
2-39

Børnesikkerhedssystemer, der er sikrede med sikkerhedssele
System-
gruppeAlders-
gruppeVægtgruppeBørne-
sikrings-
systemForreste passagersæde
Bagsæ-
de
(i siden)Bagsæ-
de
(i mid-
ten) Uden et
system
til klas-
sifice-
ring af
passa-
ger på
forsæ-
detMed et system til klassi-
ficering af passager på
forsædet
(Airbag
aktiveret)(Airbag
deaktive-
ret)
GRUPPE 0Op til ca. 9
månederOp til 10 kg Babystol X X X U
L
*1*3
GRUPPE 0Op til ca. 2
årOp til 13 kg Babystol X X X U
L*1*3
GRUPPE 1Ca. 8 måne-
der til 4 år9-18 kg Barnestol
L*2L*2L*2UX
GRUPPE 2 Ca. 3 til 7 år 15-25 kg Selepude
L
*2L*2L*2U
L*1*3
GRUPPE 3Ca. 6 til 12
år22-36 kg Selepude
L*2L*2L*2U
L*1*3
Forklaring af bogstaver til indsætning i ovenstående tabel:
U = Egnet til børnesikringssystemer i kategorien "Universal", der er godkendt til brug i denne vægtgruppe.
L = Der kan monteres et oprindeligt børnesikringssystem fra Mazda. I reservedelskataloget kan du se, hvilke
børnesikringssystemer der kan monteres.
X = Sædeposition ikke egnet til børn i denne massegruppe.
*1 Når der er isat et børnesikringssystem på midterste bagsæde, må der ikke sidde en passager på det yderste
venstre bagsæde.
*2 Når der isættes et børnesikringssystem på det forreste passagersæde, skal sædet skubbes så langt bagud, som
muligt. Juster sædebunden til den højeste position, så sikkerhedsselen kan fastgøre børnesikringssystemet
sikkert.
Se afsnittet "Betjening af sæde" på side 2-5.
*3 Børnesikringssystemer, der har et støtteben, kan ikke installeres på det midterste bagsæde.
(Andre lande)
Overhold reglerne for brug af børnesikringssystemer i det pågældende land.
Vigtigt sikkerhedsudstyr
Børnesikring
2-40
