MAZDA MODEL CX-5 2018 Manual del propietario (in Spanish)

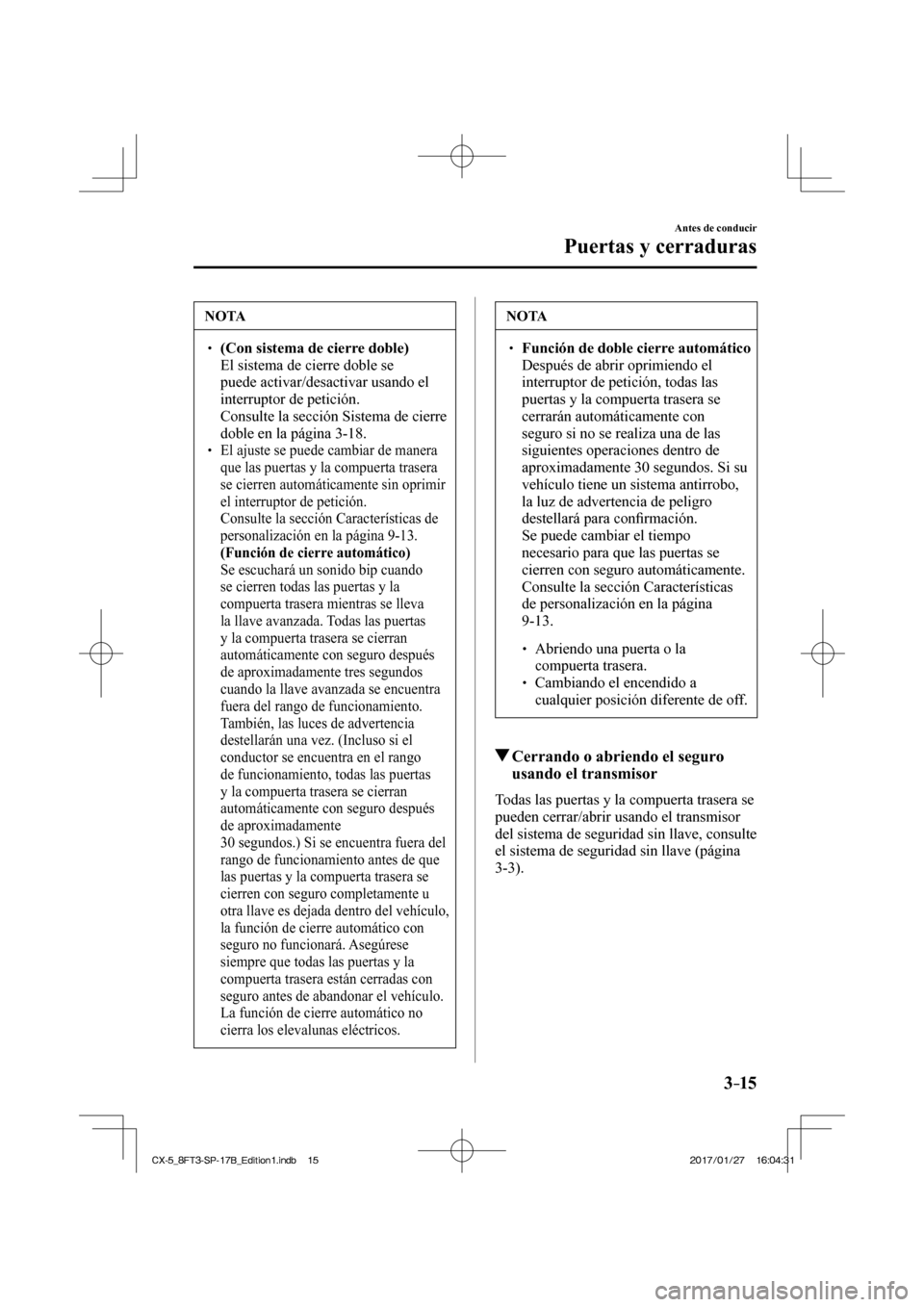

3–15
Antes de conducir
Puertas y cerraduras
NOTA
 (Con sistema de cierre doble)  El sistema de cierre doble se
puede activar/desactivar usando el
interruptor de petición.
 Consulte la sección Sistema de cierre doble en la página 3-18 .
 El ajuste se puede cambiar de manera que las puertas y la compuerta trasera
se cierren automáticamente sin oprimir
el interruptor de petición.
 Consulte la sección Características de personalización en la página 9-13 .
 (Función de cierre automático)  Se escuchará un sonido bip cuando
se cierren todas las puertas y la
compuerta trasera mientras se lleva
la llave avanzada. Todas las puertas
y la compuerta trasera se cierran
automáticamente con seguro después
de aproximadamente tres segundos
cuando la llave avanzada se encuentra
fuera del rango de funcionamiento.
También, las luces de advertencia
destellarán una vez. (Incluso si el
conductor se encuentra en el rango
de funcionamiento, todas las puertas
y la compuerta trasera se cierran
automáticamente con seguro después
de aproximadamente
30 segundos.) Si se encuentra fuera del
rango de funcionamiento antes de que
las puertas y la compuerta trasera se
cierren con seguro completamente u
otra llave es dejada dentro del vehículo,
la función de cierre automático con
seguro no funcionará. Asegúrese
siempre que todas las puertas y la
compuerta trasera están cerradas con
seguro antes de abandonar el vehículo.
La función de cierre automático no
cierra los elevalunas eléctricos.
NOTA
 Función de doble cierre automático  Después de abrir oprimiendo el
interruptor de petición, todas las
puertas y la compuerta trasera se
cerrarán automáticamente con
seguro si no se realiza una de las
siguientes operaciones dentro de
aproximadamente 30 segundos. Si su
vehículo tiene un sistema antirrobo,
la luz de advertencia de peligro
destellará para con fi rmación.
 Se puede cambiar el tiempo
necesario para que las puertas se
cierren con seguro automáticamente.
 Consulte la sección Características de personalización en la página
9-13 .
 Abriendo una puerta o la compuerta trasera.
 Cambiando el encendido a cualquier posición diferente de off.
Cerrando o abriendo el seguro usando el transmisor
Todas las puertas y la compuerta trasera se
pueden cerrar/abrir usando el transmisor
del sistema de seguridad sin llave, consulte
el sistema de seguridad sin llave (página
3-3 ).
CX-5_8FT3-SP-17B_Edition1.indb 15 CX-5_8FT3-SP-17B_Edition1.indb 15 2017/01/27 16:04:31
2017/01/27 16:04:31

3–16
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
Cerrar o abrir el seguro con el interruptor de cerradura de
puerta
*
Todas las puertas y la compuerta trasera se
cierran con seguro automáticamente.
Todas se abren con seguro cuando se
oprime el lado de abrir.

Desbloqueo
Bloqueo

NOTA
Las puertas y la compuerta trasera no se
pueden cerrar con seguro cuando otra de
las puertas o la compuerta trasera está
abierta.
Función de cierre/apertura automático *
ADVERTENCIA
No tire de la manija interior de una
puerta delantera:
Es peligroso tirar de la manija interior
de puerta delantera cuando el vehículo
está en movimiento. Los pasajeros se
pueden caer del vehículo si la puerta
se abre accidentalmente, lo que puede
resultar en una muerte o heridas
graves.
 Cuando la velocidad del vehículo
excede los 20 km/h, todas las puertas
y la compuerta trasera se cierran
automáticamente.
 Con el encendido desconectado, todas las puertas y la compuerta trasera se
abrirán automáticamente.

Estas funciones también se pueden
desactivar de manera que no funcionen.
Cambio del ajuste de la función de
cierre/apertura automático usando el
interruptor de cerradura de puerta
(Con interruptor de cerradura de
puerta)
Las puertas y la compuerta trasera se
pueden ajustar para que se cierren o abran
automáticamente seleccionando una de las
funciones en la siguiente tabla y usando
el interruptor de cerradura de puerta en el
panel interior de puerta.
NOTA
 El número de función 3 en el siguiente cuadro es el ajuste de
fábrica para su vehículo.
 Existen sólo un total de seis ajustes de cierre/apertura automático
disponibles para vehículos con
transmisión automática, y tres para
vehículos con transmisión manual.
Asegúrese de oprimir el lado de
abrir del interruptor del seguro de la
puerta el número correcto de veces
de acuerdo al número de función
seleccionado. Si se pulsa por error el
interruptor siete veces en un vehículo
con transmisión automática o cuatro
veces en un vehículo con transmisión
manual, el procedimiento quedará
cancelado. En ese caso, comience el
procedimiento desde el comienzo.
CX-5_8FT3-SP-17B_Edition1.indb 16 CX-5_8FT3-SP-17B_Edition1.indb 16 2017/01/27 16:04:31
2017/01/27 16:04:31

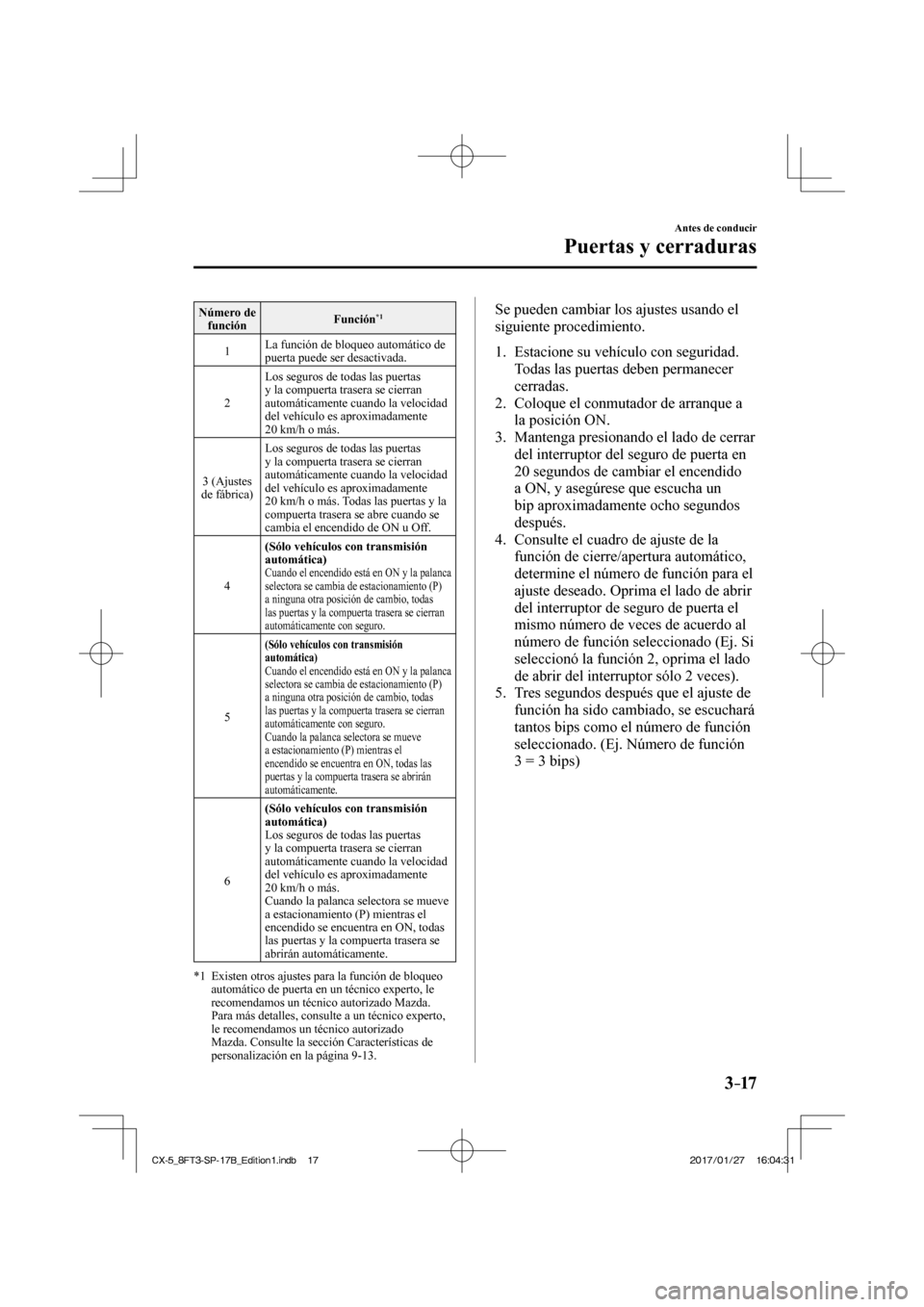

3–17
Antes de conducir
Puertas y cerraduras
Número de función Función *1
1 La función de bloqueo automático de
puerta puede ser desactivada.
2 Los seguros de todas las puertas
y la compuerta trasera se cierran
automáticamente cuando la velocidad
del vehículo es aproximadamente
20 km/h o más.
3 (Ajustes
de fábrica) Los seguros de todas las puertas
y la compuerta trasera se cierran
automáticamente cuando la velocidad
del vehículo es aproximadamente
20 km/h o más. Todas las puertas y la
compuerta trasera se abre cuando se
cambia el encendido de ON u Off.
4 (Sólo vehículos con transmisión
automática)
Cuando el encendido está en ON y la palanca
selectora se cambia de estacionamiento (P)
a ninguna otra posición de cambio, todas
las puertas y la compuerta trasera se cierran
automáticamente con seguro.
5
(Sólo vehículos con transmisión
automática)
Cuando el encendido está en ON y la palanca
selectora se cambia de estacionamiento (P)
a ninguna otra posición de cambio, todas
las puertas y la compuerta trasera se cierran
automáticamente con seguro.
Cuando la palanca selectora se mueve
a estacionamiento (P) mientras el
encendido se encuentra en ON, todas las
puertas y la compuerta trasera se abrirán
automáticamente.
6 (Sólo vehículos con transmisión
automática)
Los seguros de todas las puertas
y la compuerta trasera se cierran
automáticamente cuando la velocidad
del vehículo es aproximadamente
20 km/h o más.
Cuando la palanca selectora se mueve
a estacionamiento (P) mientras el
encendido se encuentra en ON, todas
las puertas y la compuerta trasera se
abrirán automáticamente.
*1 Existen otros ajustes para la función de bloqueo automático de puerta en un técnico experto, le
recomendamos un técnico autorizado Mazda.
Para más detalles, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda. Consulte la sección Características de
personalización en la página 9-13 .
Se pueden cambiar los ajustes usando el
siguiente procedimiento.

1. Estacione su vehículo con seguridad.
Todas las puertas deben permanecer
cerradas.
2. Coloque el conmutador de arranque a la posición ON.
3. Mantenga presionando el lado de cerrar del interruptor del seguro de puerta en
20 segundos de cambiar el encendido
a ON, y asegúrese que escucha un
bip aproximadamente ocho segundos
después.
4. Consulte el cuadro de ajuste de la función de cierre/apertura automático,
determine el número de función para el
ajuste deseado. Oprima el lado de abrir
del interruptor de seguro de puerta el
mismo número de veces de acuerdo al
número de función seleccionado (Ej. Si
seleccionó la función 2, oprima el lado
de abrir del interruptor sólo 2 veces).
5. Tres segundos después que el ajuste de función ha sido cambiado, se escuchará
tantos bips como el número de función
seleccionado. (Ej. Número de función
3 = 3 bips)

CX-5_8FT3-SP-17B_Edition1.indb 17 CX-5_8FT3-SP-17B_Edition1.indb 17 2017/01/27 16:04:31
2017/01/27 16:04:31

3–18
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
(Vehículos con transmisión manual)
Oprima 2 veces
Oprima 3 veces
Número de función actual
Número de función 1
Número de función 2
Número de función 3 Oprima 4 veces
Oprima el lado de abrir del interruptor
de bloqueo
Ajuste de cancelación Ajuste de cancelación
Ajuste de función (El
número de bips
escuchados es el
mismo que el número
de función
seleccionada)
Oprima el lado de
cerrar del interruptor
de bloqueo
Espere 3 segundos

(Vehículos con transmisión automática)

Oprima el lado de abrir del
interruptor de bloqueo
Oprima 2 veces
Oprima 3 veces
Número de función actual
Número de función 1
Número de función 2 Oprima 4 veces
Número de función 3
Oprima 5 veces
Número de función 4
Oprima 7 veces
Número de función 5
Oprima 6 veces
Número de función 6
Ajuste de cancelación
Ajuste de cancelación
Ajuste de función (El
número de bips
escuchados es el
mismo que el número
de función
seleccionada)
Oprima el lado de
cerrar del interruptor
de bloqueo
Espere 3 segundos

NOTA
 Las puertas no se pueden abrir o cerrar con seguro mientras se realiza
la función de ajuste.
 El procedimiento se puede cancelar oprimiendo el lado de cerrar del
interruptor del seguro de la puerta.
Cerrando o abriendo el seguro usando la llave auxiliar
Todas las puertas y la compuerta trasera
se cierran automáticamente con seguro
cuando se cierra la puerta del conductor
usar la llave auxiliar. Todos se abren
cuando se abre la puerta del conductor
usar la llave auxiliar.
Gire la llave auxiliar hacia adelante para
cerrar y hacia atrás para abrir.

BloqueoDesbloqueo

Sistema de cierre doble *
El sistema de bloqueo doble fue diseñado
para evitar que un extraño que haya
entrado en su vehículo pueda abrir las
puertas desde dentro.

Si tiene algún problema con el sistema de
cierre doble, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
CX-5_8FT3-SP-17B_Edition1.indb 18 CX-5_8FT3-SP-17B_Edition1.indb 18 2017/01/27 16:04:31
2017/01/27 16:04:31

3–19
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
ADVERTENCIA
Nunca active el sistema de cierre doble
con pasajeros, especialmente niños,
dentro del vehículo:
Activar el sistema con los pasajeros,
especialmente niños, dentro del
vehículo es peligroso. Los pasajeros
no podrán abrir las puertas desde el
interior. Estarán atrapados y quedarán
expuestos a temperaturas elevadas.
Esto puede resultar en heridas graves e
incluso la muerte.
Como activar el sistema
1. Cierre todas las ventanillas y el techo solar
* .
2. Coloque el conmutador de arranque en la posición OFF y lleve la llave
consigo.
3. Cierre todas las puertas y la compuerta trasera.
4. Inserte la llave auxiliar en la cerradura de puerta del conductor, gire la llave
auxiliar a la posición de cierre, y
vuélvala a su posición central. A
continuación, gírela de nuevo a la
posición de bloqueo en menos de
3 segundos.


Posición
central
Posición
de bloqueo

NOTA
 También puede activar el sistema pulsando dos veces el botón de
bloqueo en el transmisor en menos
de 3 segundos.
 (Con función de sistema avanzado
de telemando de las puertas)
 También puede activar el sistema
pulsando dos veces el interruptor de
solicitud en menos de 3 segundos.
5. El indicador se enciende durante aproximadamente 3 segundos para
indicar que el sistema ha sido activado.



NOTA
El sistema no puede ser activado cuando
una de las puertas o la compuerta trasera
está abierta.
Cómo desactivar el sistema
Abra la puerta del conductor o gire la llave
del conmutador de arranque a ON.
NOTA
Si se interrumpe el suministro de
corriente (se funde un fusible o se
desconecta la pila), el sistema sólo podrá
ser desactivado abriendo una puerta con
llave auxiliar.
CX-5_8FT3-SP-17B_Edition1.indb 19 CX-5_8FT3-SP-17B_Edition1.indb 19 2017/01/27 16:04:32
2017/01/27 16:04:32

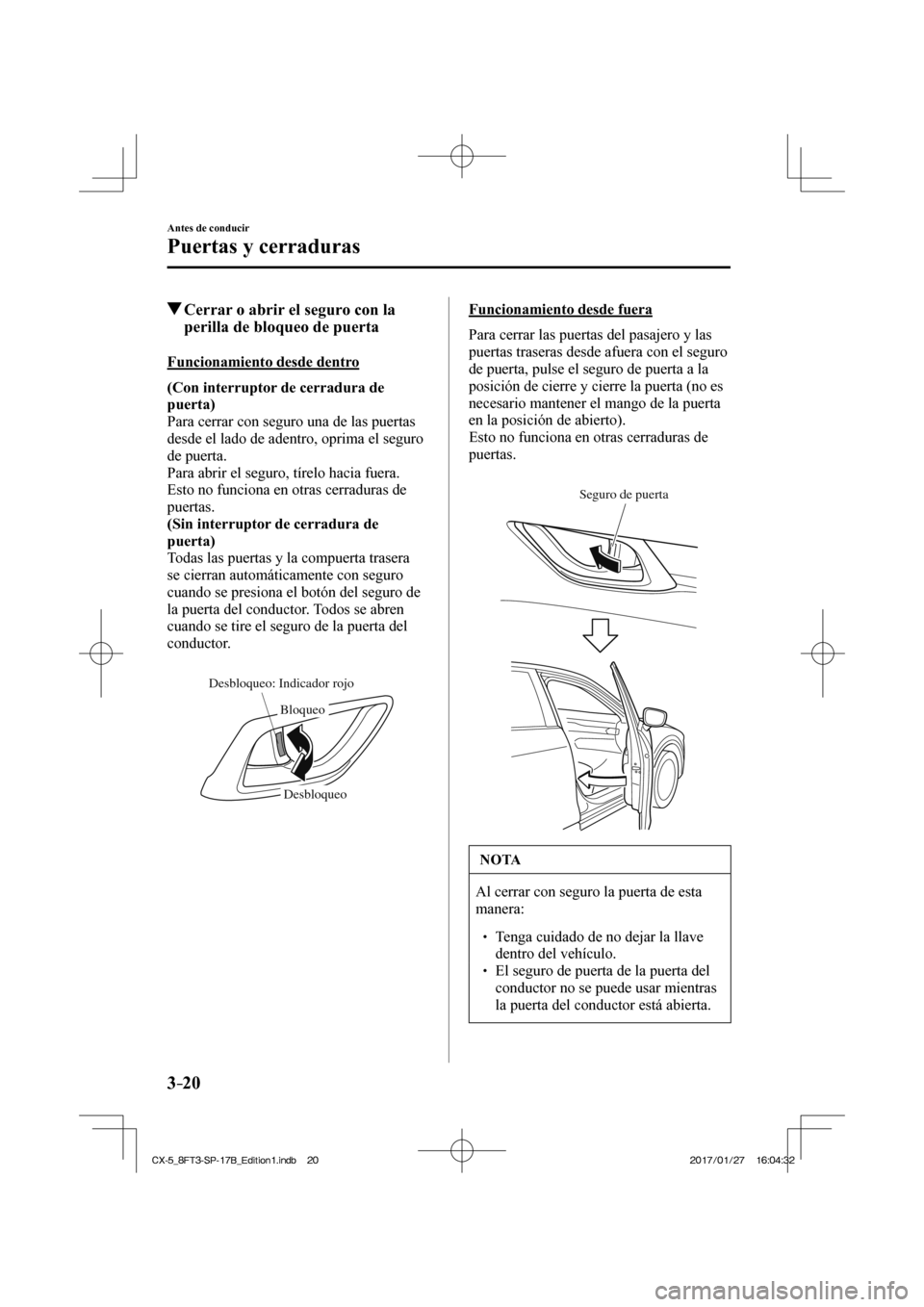

3–20
Antes de conducir
Puertas y cerraduras
Cerrar o abrir el seguro con la perilla de bloqueo de puerta
Funcionamiento desde dentro
(Con interruptor de cerradura de
puerta)
Para cerrar con seguro una de las puertas
desde el lado de adentro, oprima el seguro
de puerta.
Para abrir el seguro, tírelo hacia fuera.
Esto no funciona en otras cerraduras de
puertas.
(Sin interruptor de cerradura de
puerta)
Todas las puertas y la compuerta trasera
se cierran automáticamente con seguro
cuando se presiona el botón del seguro de
la puerta del conductor. Todos se abren
cuando se tire el seguro de la puerta del
conductor.


BloqueoDesbloqueo
Desbloqueo: Indicador rojo

Funcionamiento desde fuera
Para cerrar las puertas del pasajero y las
puertas traseras desde afuera con el seguro
de puerta, pulse el seguro de puerta a la
posición de cierre y cierre la puerta (no es
necesario mantener el mango de la puerta
en la posición de abierto).
Esto no funciona en otras cerraduras de
puertas.


Seguro de puerta

NOTA
Al cerrar con seguro la puerta de esta
manera:
 Tenga cuidado de no dejar la llave dentro del vehículo.
 El seguro de puerta de la puerta del conductor no se puede usar mientras
la puerta del conductor está abierta.
CX-5_8FT3-SP-17B_Edition1.indb 20 CX-5_8FT3-SP-17B_Edition1.indb 20 2017/01/27 16:04:32
2017/01/27 16:04:32

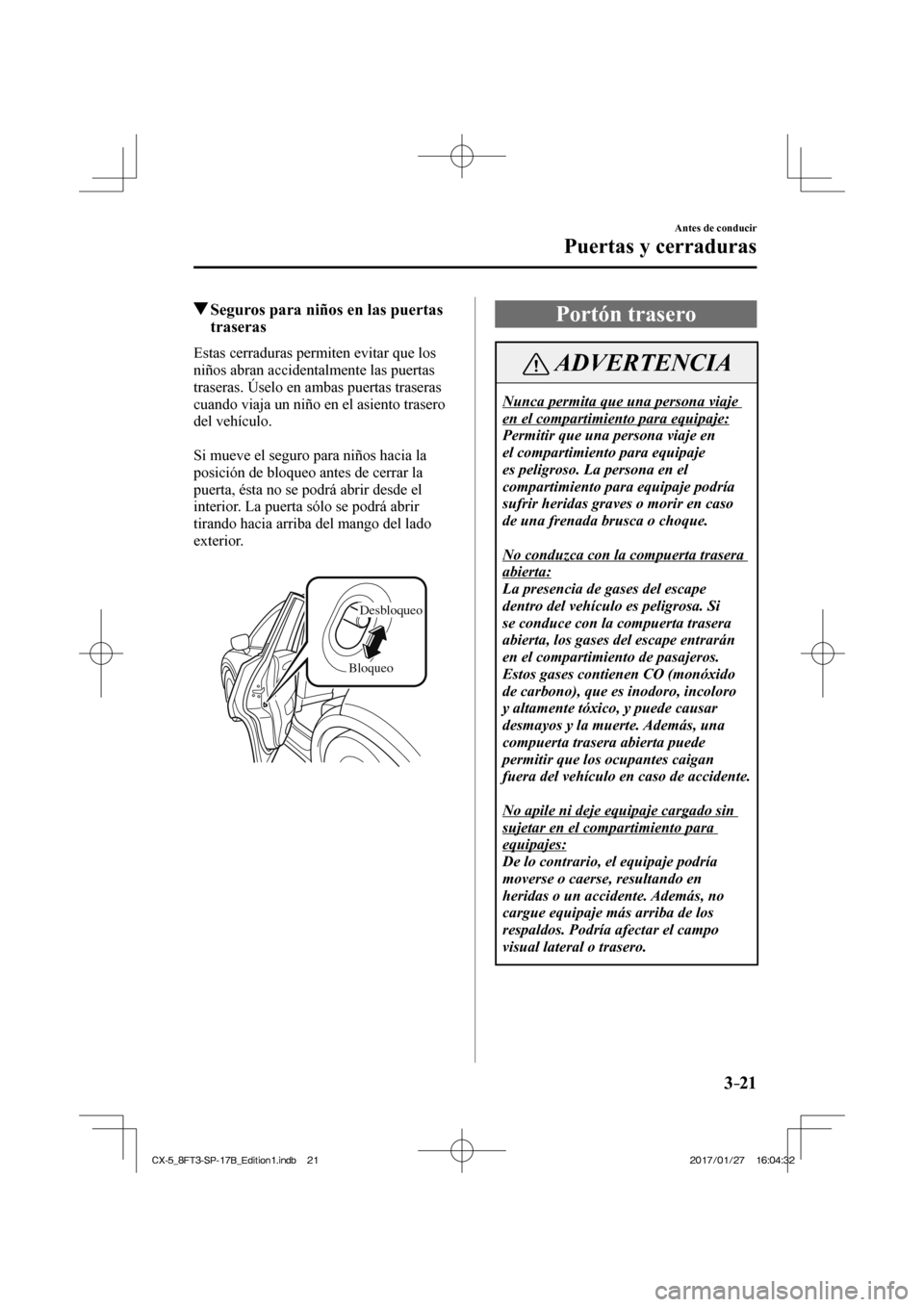

3–21
Antes de conducir
Puertas y cerraduras
Seguros para niños en las puertas traseras
Estas cerraduras permiten evitar que los
niños abran accidentalmente las puertas
traseras. Úselo en ambas puertas traseras
cuando viaja un niño en el asiento trasero
del vehículo.

Si mueve el seguro para niños hacia la
posición de bloqueo antes de cerrar la
puerta, ésta no se podrá abrir desde el
interior. La puerta sólo se podrá abrir
tirando hacia arriba del mango del lado
exterior.


BloqueoDesbloqueo

Portón trasero
ADVERTENCIA
Nunca permita que una persona viaje
en el compartimiento para equipaje:
Permitir que una persona viaje en
el compartimiento para equipaje
es peligroso. La persona en el
compartimiento para equipaje podría
sufrir heridas graves o morir en caso
de una frenada brusca o choque.

No conduzca con la compuerta trasera
abierta:
La presencia de gases del escape
dentro del vehículo es peligrosa. Si
se conduce con la compuerta trasera
abierta, los gases del escape entrarán
en el compartimiento de pasajeros.
Estos gases contienen CO (monóxido
de carbono), que es inodoro, incoloro
y altamente tóxico, y puede causar
desmayos y la muerte. Además, una
compuerta trasera abierta puede
permitir que los ocupantes caigan
fuera del vehículo en caso de accidente.

No apile ni deje equipaje cargado sin
sujetar en el compartimiento para
equipajes:
De lo contrario, el equipaje podría
moverse o caerse, resultando en
heridas o un accidente. Además, no
cargue equipaje más arriba de los
respaldos. Podría afectar el campo
visual lateral o trasero.
CX-5_8FT3-SP-17B_Edition1.indb 21 CX-5_8FT3-SP-17B_Edition1.indb 21
2017/01/27 16:04:32
2017/01/27 16:04:32

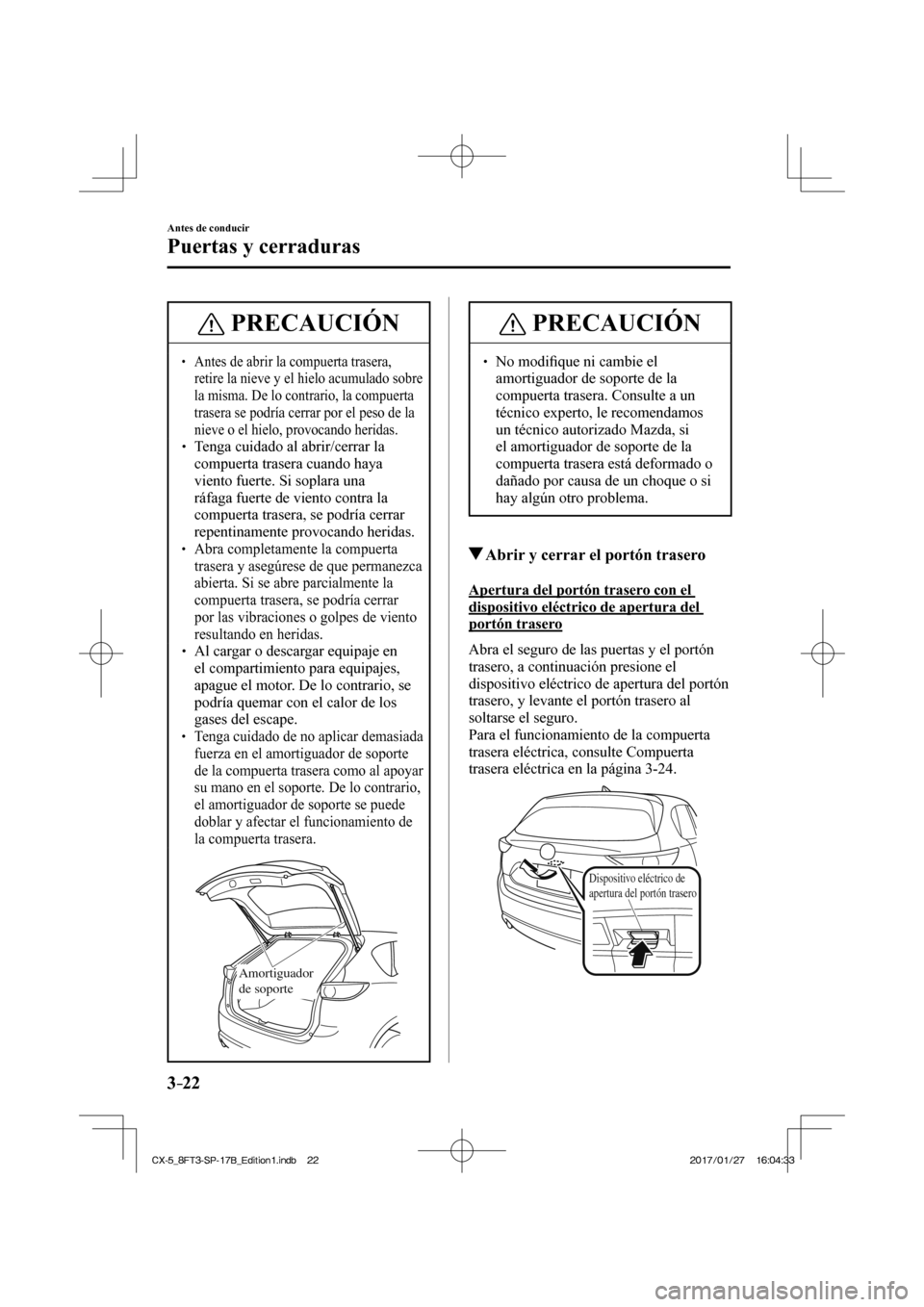

3–22
Antes de conducir
Puertas y cerraduras
PRECAUCIÓN
 Antes de abrir la compuerta trasera, retire la nieve y el hielo acumulado sobre
la misma. De lo contrario, la compuerta
trasera se podría cerrar por el peso de la
nieve o el hielo, provocando heridas.
 Tenga cuidado al abrir/cerrar la compuerta trasera cuando haya
viento fuerte. Si soplara una
ráfaga fuerte de viento contra la
compuerta trasera, se podría cerrar
repentinamente provocando heridas.
 Abra completamente la compuerta trasera y asegúrese de que permanezca
abierta. Si se abre parcialmente la
compuerta trasera, se podría cerrar
por las vibraciones o golpes de viento
resultando en heridas.
 Al cargar o descargar equipaje en el compartimiento para equipajes,
apague el motor. De lo contrario, se
podría quemar con el calor de los
gases del escape.
 Tenga cuidado de no aplicar demasiada fuerza en el amortiguador de soporte
de la compuerta trasera como al apoyar
su mano en el soporte. De lo contrario,
el amortiguador de soporte se puede
doblar y afectar el funcionamiento de
la compuerta trasera.
Amortiguador
de soporte

PRECAUCIÓN
 No modifi que ni cambie el
amortiguador de soporte de la
compuerta trasera. Consulte a un
técnico experto, le recomendamos
un técnico autorizado Mazda, si
el amortiguador de soporte de la
compuerta trasera está deformado o
dañado por causa de un choque o si
hay algún otro problema.
Abrir y cerrar el portón trasero
Apertura del portón trasero con el
dispositivo eléctrico de apertura del
portón trasero
Abra el seguro de las puertas y el portón
trasero, a continuación presione el
dispositivo eléctrico de apertura del portón
trasero, y levante el portón trasero al
soltarse el seguro.
Para el funcionamiento de la compuerta
trasera eléctrica, consulte Compuerta
trasera eléctrica en la página 3-24 .

Dispositivo eléctrico de
apertura del portón trasero

CX-5_8FT3-SP-17B_Edition1.indb 22 CX-5_8FT3-SP-17B_Edition1.indb 22 2017/01/27 16:04:33
2017/01/27 16:04:33

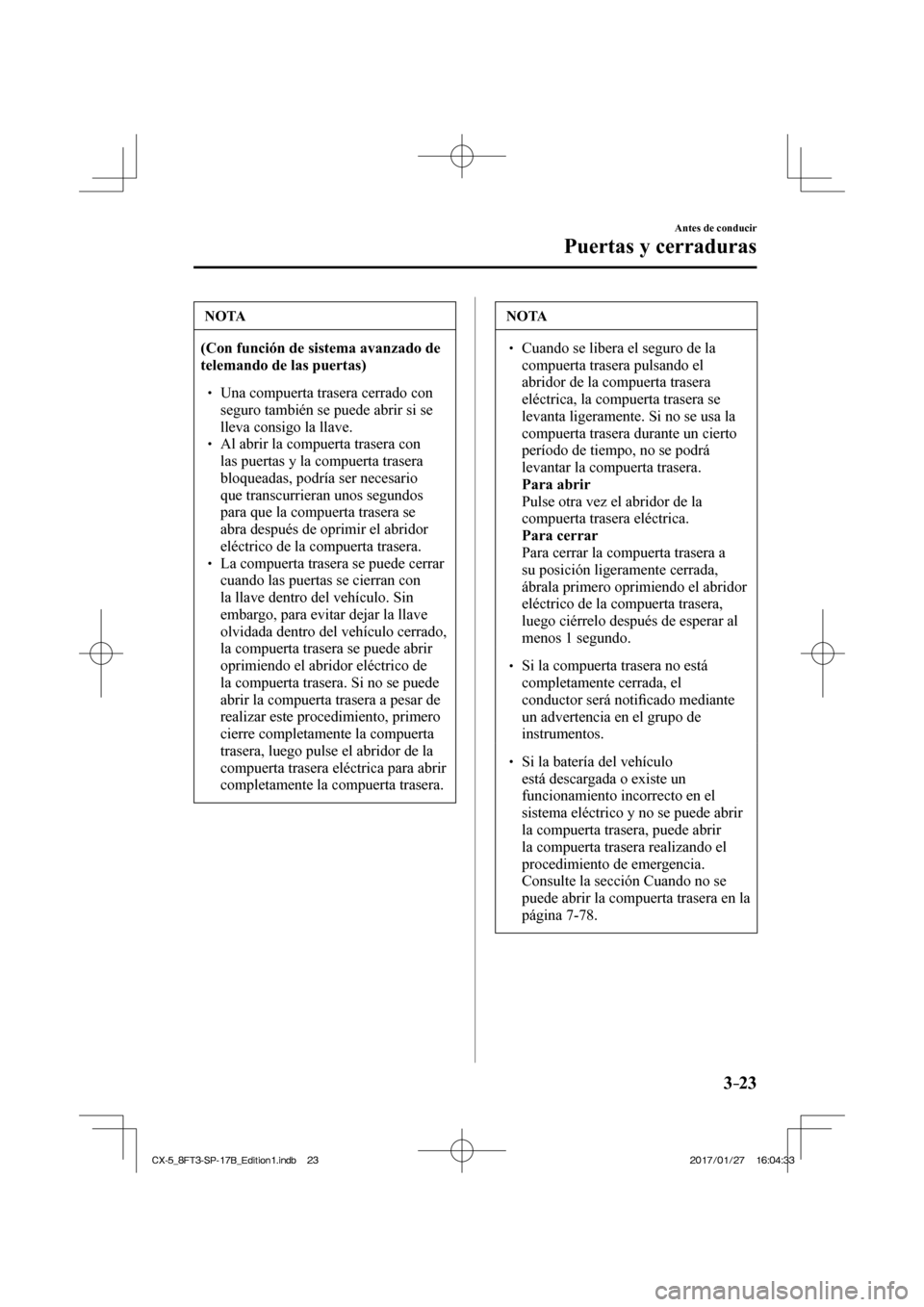

3–23
Antes de conducir
Puertas y cerraduras
NOTA
(Con función de sistema avanzado de
telemando de las puertas)
 Una compuerta trasera cerrado con seguro también se puede abrir si se
lleva consigo la llave.
 Al abrir la compuerta trasera con las puertas y la compuerta trasera
bloqueadas, podría ser necesario
que transcurrieran unos segundos
para que la compuerta trasera se
abra después de oprimir el abridor
eléctrico de la compuerta trasera.
 La compuerta trasera se puede cerrar cuando las puertas se cierran con
la llave dentro del vehículo. Sin
embargo, para evitar dejar la llave
olvidada dentro del vehículo cerrado,
la compuerta trasera se puede abrir
oprimiendo el abridor eléctrico de
la compuerta trasera. Si no se puede
abrir la compuerta trasera a pesar de
realizar este procedimiento, primero
cierre completamente la compuerta
trasera, luego pulse el abridor de la
compuerta trasera eléctrica para abrir
completamente la compuerta trasera.
NOTA
 Cuando se libera el seguro de la compuerta trasera pulsando el
abridor de la compuerta trasera
eléctrica, la compuerta trasera se
levanta ligeramente. Si no se usa la
compuerta trasera durante un cierto
período de tiempo, no se podrá
levantar la compuerta trasera.
 Para abrir  Pulse otra vez el abridor de la
compuerta trasera eléctrica.
 Para cerrar  Para cerrar la compuerta trasera a
su posición ligeramente cerrada,
ábrala primero oprimiendo el abridor
eléctrico de la compuerta trasera,
luego ciérrelo después de esperar al
menos 1 segundo.
 Si la compuerta trasera no está completamente cerrada, el
conductor será noti fi cado mediante
un advertencia en el grupo de
instrumentos.
 Si la batería del vehículo está descargada o existe un
funcionamiento incorrecto en el
sistema eléctrico y no se puede abrir
la compuerta trasera, puede abrir
la compuerta trasera realizando el
procedimiento de emergencia.
 Consulte la sección Cuando no se puede abrir la compuerta trasera en la
página 7-78 .
CX-5_8FT3-SP-17B_Edition1.indb 23 CX-5_8FT3-SP-17B_Edition1.indb 23 2017/01/27 16:04:33
2017/01/27 16:04:33

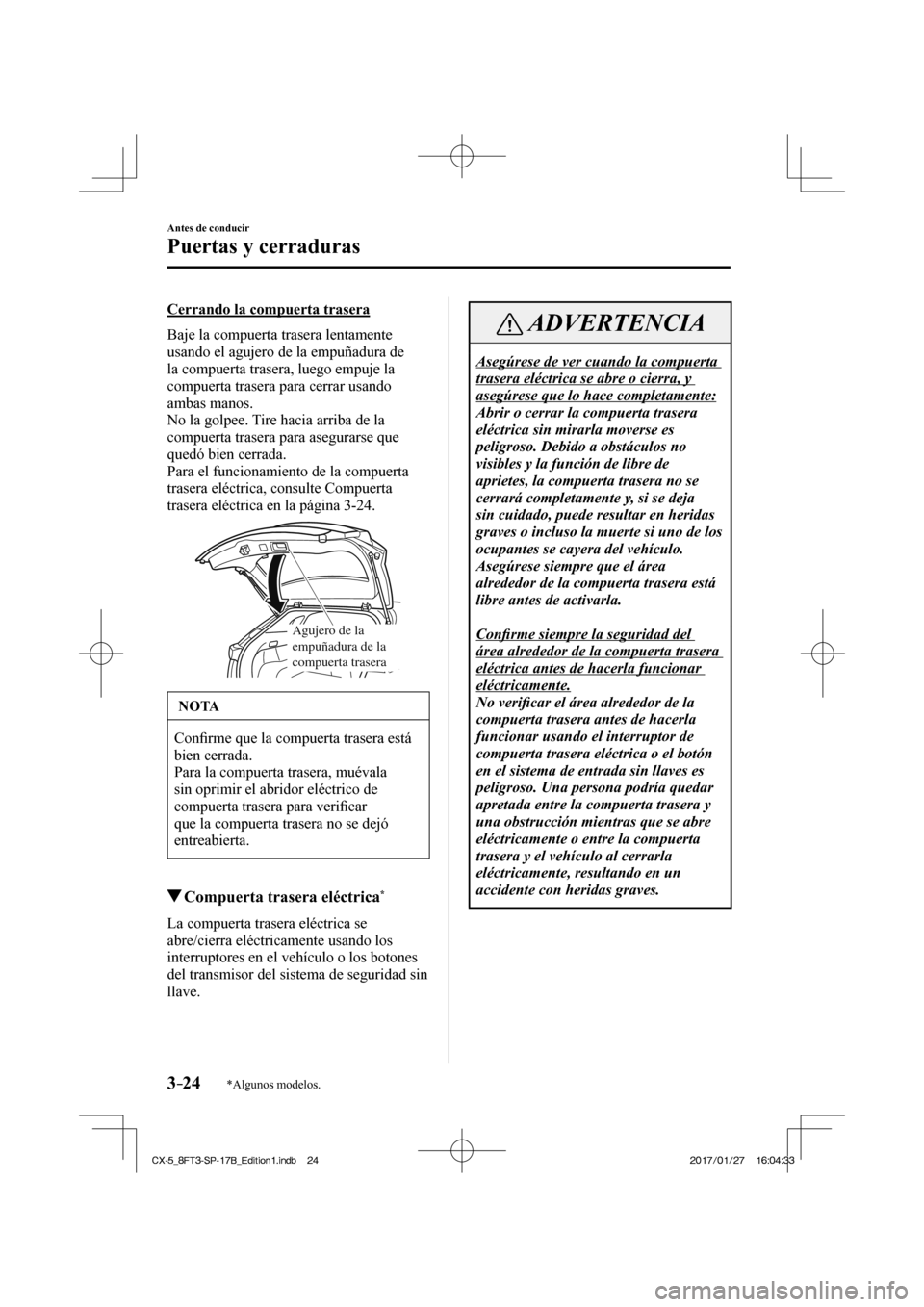

3–24
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
Cerrando la compuerta trasera
Baje la compuerta trasera lentamente
usando el agujero de la empuñadura de
la compuerta trasera, luego empuje la
compuerta trasera para cerrar usando
ambas manos.
No la golpee. Tire hacia arriba de la
compuerta trasera para asegurarse que
quedó bien cerrada.
Para el funcionamiento de la compuerta
trasera eléctrica, consulte Compuerta
trasera eléctrica en la página 3-24 .

Agujero de la
empuñadura de la
compuerta trasera

NOTA
Confi rme que la compuerta trasera está
bien cerrada.
Para la compuerta trasera, muévala
sin oprimir el abridor eléctrico de
compuerta trasera para veri fi car
que la compuerta trasera no se dejó
entreabierta.
Compuerta trasera eléctrica *
La compuerta trasera eléctrica se
abre/cierra eléctricamente usando los
interruptores en el vehículo o los botones
del transmisor del sistema de seguridad sin
llave.
ADVERTENCIA
Asegúrese de ver cuando la compuerta
trasera eléctrica se abre o cierra, y
asegúrese que lo hace completamente:
Abrir o cerrar la compuerta trasera
eléctrica sin mirarla moverse es
peligroso. Debido a obstáculos no
visibles y la función de libre de
aprietes, la compuerta trasera no se
cerrará completamente y, si se deja
sin cuidado, puede resultar en heridas
graves o incluso la muerte si uno de los
ocupantes se cayera del vehículo.
Asegúrese siempre que el área
alrededor de la compuerta trasera está
libre antes de activarla.

Confi rme siempre la seguridad del
área alrededor de la compuerta trasera
eléctrica antes de hacerla funcionar
eléctricamente.
No verifi car el área alrededor de la
compuerta trasera antes de hacerla
funcionar usando el interruptor de
compuerta trasera eléctrica o el botón
en el sistema de entrada sin llaves es
peligroso. Una persona podría quedar
apretada entre la compuerta trasera y
una obstrucción mientras que se abre
eléctricamente o entre la compuerta
trasera y el vehículo al cerrarla
eléctricamente, resultando en un
accidente con heridas graves.

CX-5_8FT3-SP-17B_Edition1.indb 24 CX-5_8FT3-SP-17B_Edition1.indb 24 2017/01/27 16:04:33
2017/01/27 16:04:33
