MAZDA MODEL CX-5 2018 Manual del propietario (in Spanish)

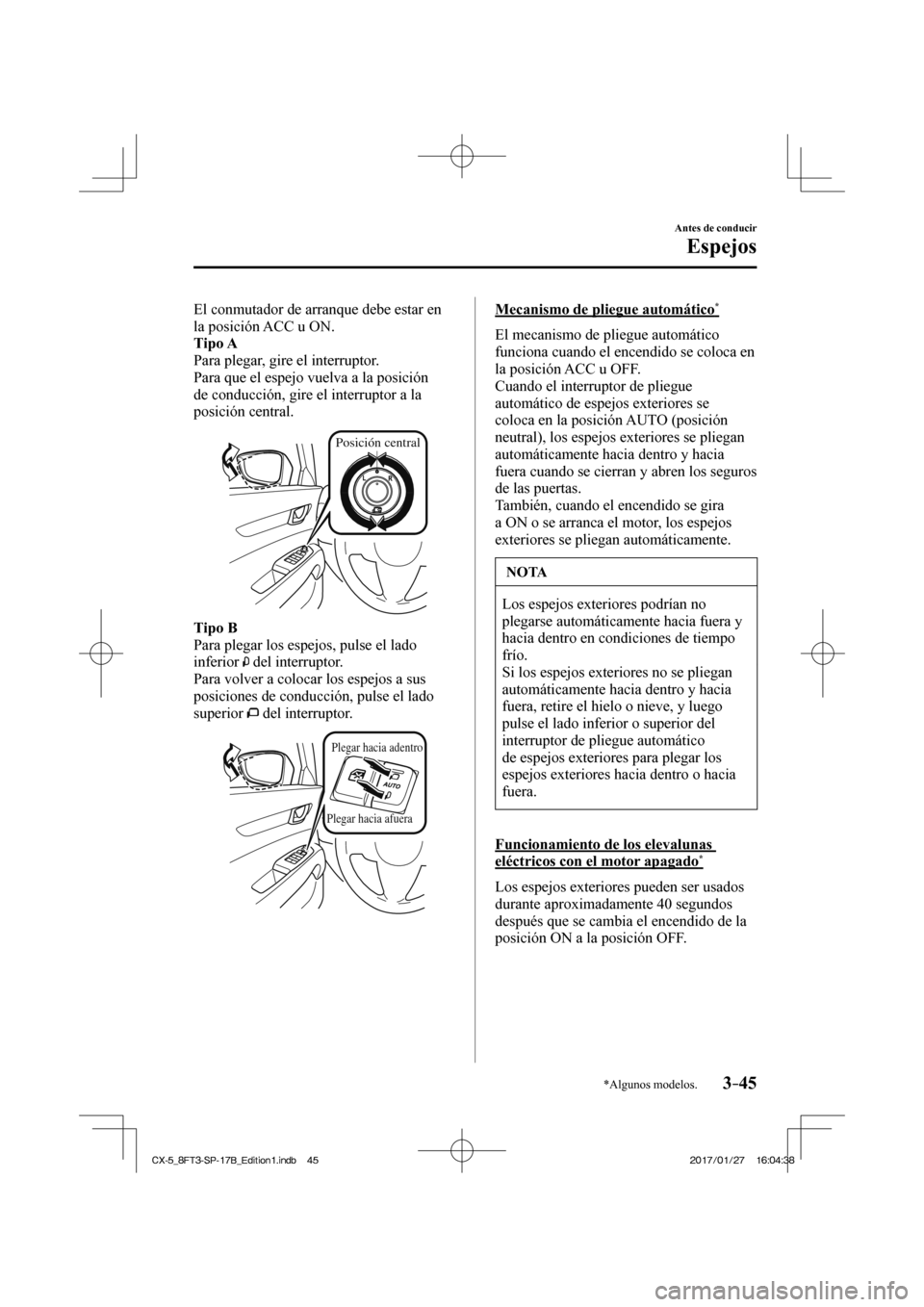

3–45
Antes de conducir
Espejos
*Algunos modelos.
El conmutador de arranque debe estar en
la posición ACC u ON.
Tipo A
Para plegar, gire el interruptor.
Para que el espejo vuelva a la posición
de conducción, gire el interruptor a la
posición central.
Posición central

Tipo B
Para plegar los espejos, pulse el lado
inferior
del interruptor.
Para volver a colocar los espejos a sus
posiciones de conducción, pulse el lado
superior
del interruptor.

Plegar hacia afuera Plegar hacia adentro

Mecanismo de pliegue automático *
El mecanismo de pliegue automático
funciona cuando el encendido se coloca en
la posición ACC u OFF.
Cuando el interruptor de pliegue
automático de espejos exteriores se
coloca en la posición AUTO (posición
neutral), los espejos exteriores se pliegan
automáticamente hacia dentro y hacia
fuera cuando se cierran y abren los seguros
de las puertas.
También, cuando el encendido se gira
a ON o se arranca el motor, los espejos
exteriores se pliegan automáticamente.
NOTA
Los espejos exteriores podrían no
plegarse automáticamente hacia fuera y
hacia dentro en condiciones de tiempo
frío.
Si los espejos exteriores no se pliegan
automáticamente hacia dentro y hacia
fuera, retire el hielo o nieve, y luego
pulse el lado inferior o superior del
interruptor de pliegue automático
de espejos exteriores para plegar los
espejos exteriores hacia dentro o hacia
fuera.
Funcionamiento de los elevalunas
eléctricos con el motor apagado
*
Los espejos exteriores pueden ser usados
durante aproximadamente 40 segundos
después que se cambia el encendido de la
posición ON a la posición OFF.
CX-5_8FT3-SP-17B_Edition1.indb 45 CX-5_8FT3-SP-17B_Edition1.indb 45 2017/01/27 16:04:38
2017/01/27 16:04:38

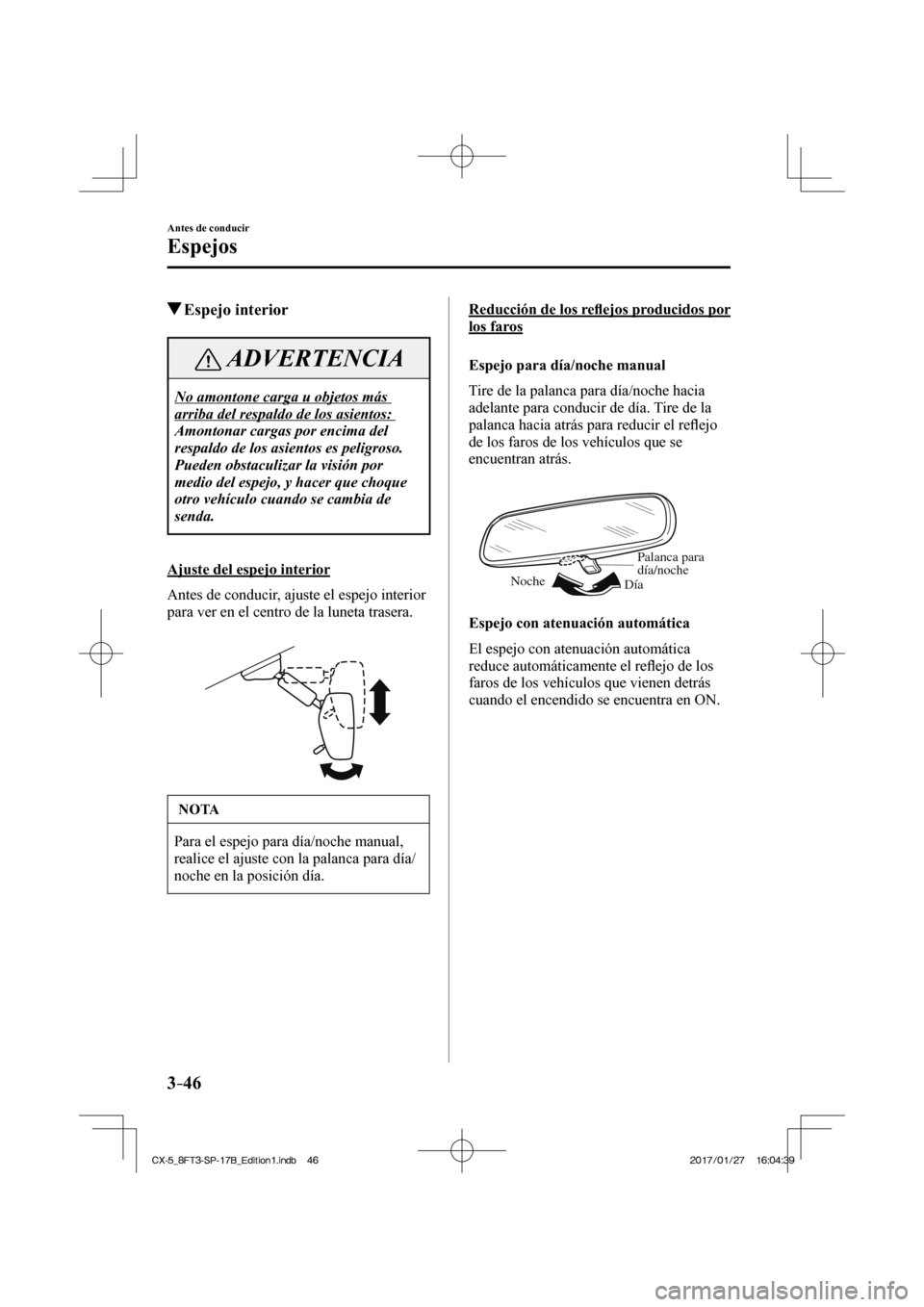

3–46
Antes de conducir
Espejos
Espejo interior
ADVERTENCIA
No amontone carga u objetos más
arriba del respaldo de los asientos:
Amontonar cargas por encima del
respaldo de los asientos es peligroso.
Pueden obstaculizar la visión por
medio del espejo, y hacer que choque
otro vehículo cuando se cambia de
senda.
Ajuste del espejo interior
Antes de conducir, ajuste el espejo interior
para ver en el centro de la luneta trasera.



NOTA
Para el espejo para día/noche manual,
realice el ajuste con la palanca para día/
noche en la posición día.
Reducción de los refl ejos producidos por
los faros
Espejo para día/noche manual
Tire de la palanca para día/noche hacia
adelante para conducir de día. Tire de la
palanca hacia atrás para reducir el re fl ejo
de los faros de los vehículos que se
encuentran atrás.


Palanca para
día/noche
Día
Noche

Espejo con atenuación automática
El espejo con atenuación automática
reduce automáticamente el re fl ejo de los
faros de los vehículos que vienen detrás
cuando el encendido se encuentra en ON.
CX-5_8FT3-SP-17B_Edition1.indb 46 CX-5_8FT3-SP-17B_Edition1.indb 46 2017/01/27 16:04:39
2017/01/27 16:04:39

3–47
Antes de conducir
Espejos
NOTA
 No use un limpiador de vidrios ni suspenda objetos en o alrededor del
sensor de luces. De lo contrario, la
sensibilidad del sensor de luces se
verá afectada y no podría funcionar
normalmente.

Sensor de luz
 La función de atenuación automática se cancela cuando el encendido
se encuentra en ON y la palanca
selectora/de cambios en la posición
de marcha atrás (R).
CX-5_8FT3-SP-17B_Edition1.indb 47 CX-5_8FT3-SP-17B_Edition1.indb 47 2017/01/27 16:04:39
2017/01/27 16:04:39

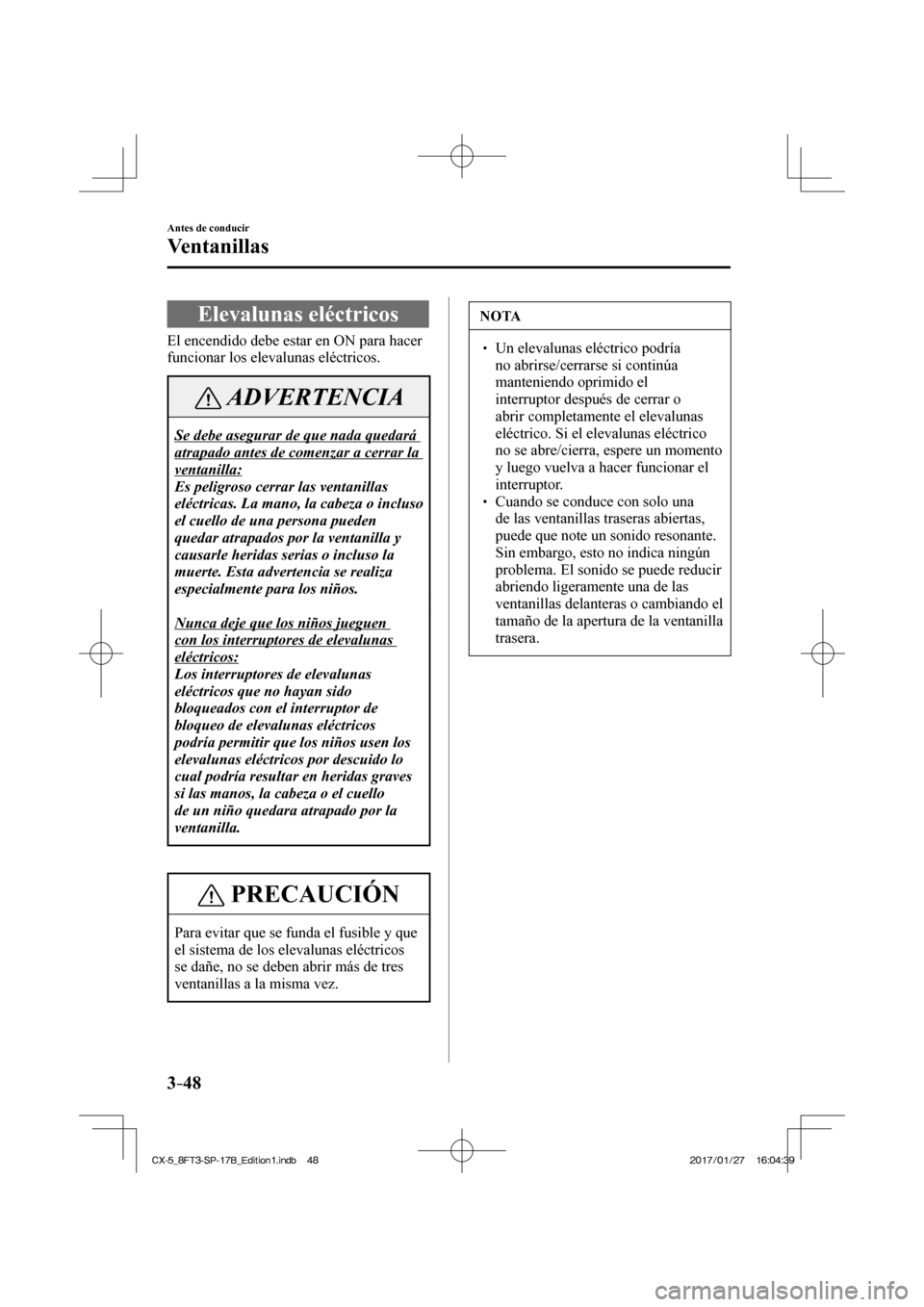

3–48
Antes de conducir
Ventanillas
Elevalunas eléctricos
El encendido debe estar en ON para hacer
funcionar los elevalunas eléctricos.
ADVERTENCIA
Se debe asegurar de que nada quedará
atrapado antes de comenzar a cerrar la
ventanilla:
Es peligroso cerrar las ventanillas
eléctricas. La mano, la cabeza o incluso
el cuello de una persona pueden
quedar atrapados por la ventanilla y
causarle heridas serias o incluso la
muerte. Esta advertencia se realiza
especialmente para los niños.

Nunca deje que los niños jueguen
con los interruptores de elevalunas
eléctricos:
Los interruptores de elevalunas
eléctricos que no hayan sido
bloqueados con el interruptor de
bloqueo de elevalunas eléctricos
podría permitir que los niños usen los
elevalunas eléctricos por descuido lo
cual podría resultar en heridas graves
si las manos, la cabeza o el cuello
de un niño quedara atrapado por la
ventanilla.
PRECAUCIÓN
Para evitar que se funda el fusible y que
el sistema de los elevalunas eléctricos
se dañe, no se deben abrir más de tres
ventanillas a la misma vez.
NOTA
 Un elevalunas eléctrico podría no abrirse/cerrarse si continúa
manteniendo oprimido el
interruptor después de cerrar o
abrir completamente el elevalunas
eléctrico. Si el elevalunas eléctrico
no se abre/cierra, espere un momento
y luego vuelva a hacer funcionar el
interruptor.
 Cuando se conduce con solo una de las ventanillas traseras abiertas,
puede que note un sonido resonante.
Sin embargo, esto no indica ningún
problema. El sonido se puede reducir
abriendo ligeramente una de las
ventanillas delanteras o cambiando el
tamaño de la apertura de la ventanilla
trasera.
CX-5_8FT3-SP-17B_Edition1.indb 48 CX-5_8FT3-SP-17B_Edition1.indb 48 2017/01/27 16:04:39
2017/01/27 16:04:39

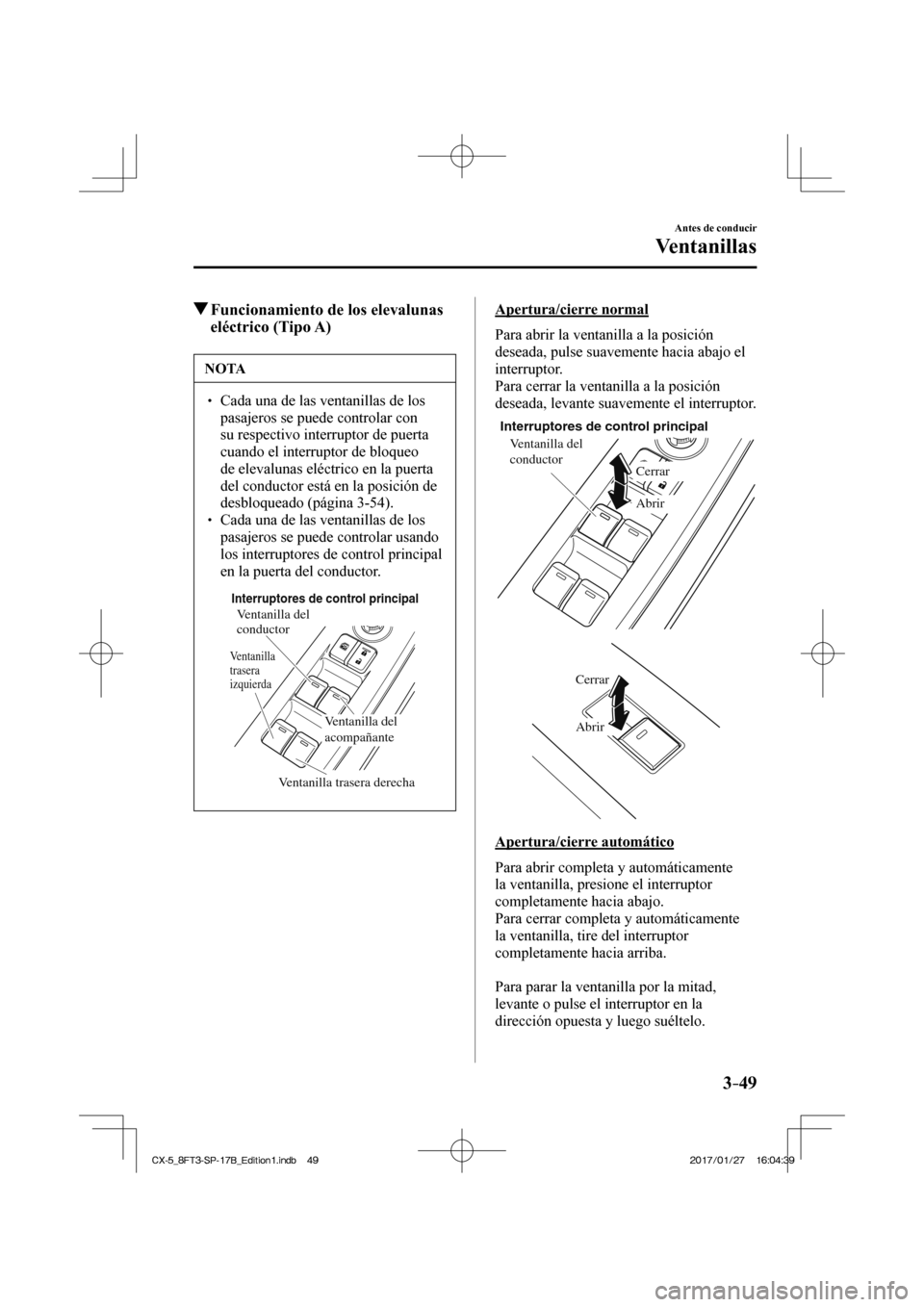

3–49
Antes de conducir
Ventanillas
Funcionamiento de los elevalunas eléctrico (Tipo A)
NOTA
 Cada una de las ventanillas de los
pasajeros se puede controlar con
su respectivo interruptor de puerta
cuando el interruptor de bloqueo
de elevalunas eléctrico en la puerta
del conductor está en la posición de
desbloqueado (página 3-54 ).
 Cada una de las ventanillas de los
pasajeros se puede controlar usando
los interruptores de control principal
en la puerta del conductor.
Ventanilla
trasera
izquierda
Ventanilla trasera derecha Ventanilla del
acompañante
Ventanilla del
conductor
Interruptores de control principal

Apertura/cierre normal
Para abrir la ventanilla a la posición
deseada, pulse suavemente hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante suavemente el interruptor.

Ventanilla del
conductor
Abrir Cerrar
Interruptores de control principal


Abrir
Cerrar

Apertura/cierre automático
Para abrir completa y automáticamente
la ventanilla, presione el interruptor
completamente hacia abajo.
Para cerrar completa y automáticamente
la ventanilla, tire del interruptor
completamente hacia arriba.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
CX-5_8FT3-SP-17B_Edition1.indb 49 CX-5_8FT3-SP-17B_Edition1.indb 49 2017/01/27 16:04:39
2017/01/27 16:04:39

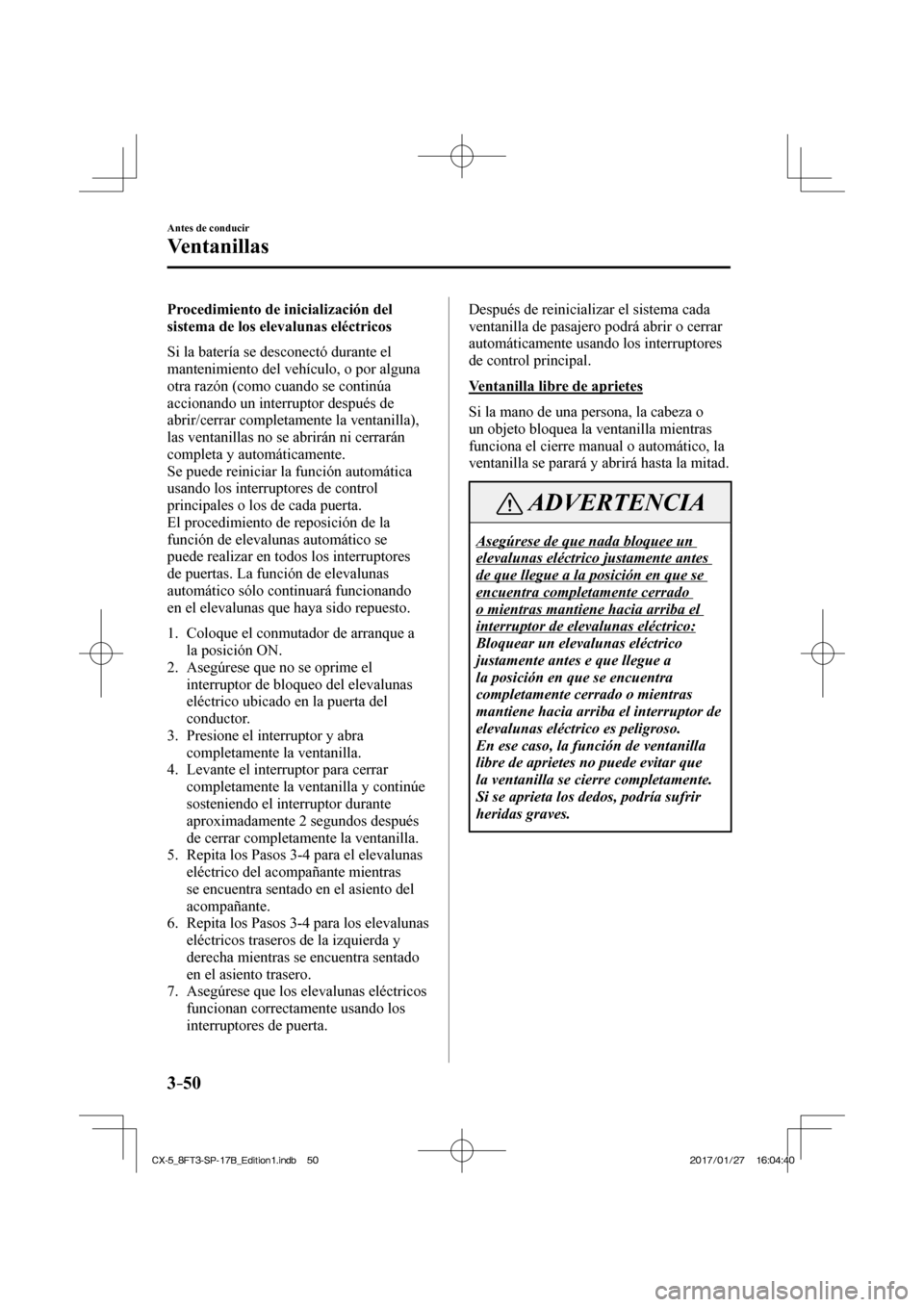

3–50
Antes de conducir
Ventanillas
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
Se puede reiniciar la función automática
usando los interruptores de control
principales o los de cada puerta.
El procedimiento de reposición de la
función de elevalunas automático se
puede realizar en todos los interruptores
de puertas. La función de elevalunas
automático sólo continuará funcionando
en el elevalunas que haya sido repuesto.

1. Coloque el conmutador de arranque a la posición ON.
2. Asegúrese que no se oprime el interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra completamente la ventanilla.
4. Levante el interruptor para cerrar completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.
5. Repita los Pasos 3-4 para el elevalunas eléctrico del acompañante mientras
se encuentra sentado en el asiento del
acompañante.
6. Repita los Pasos 3-4 para los elevalunas eléctricos traseros de la izquierda y
derecha mientras se encuentra sentado
en el asiento trasero.
7. Asegúrese que los elevalunas eléctricos funcionan correctamente usando los
interruptores de puerta.

Después de reinicializar el sistema cada
ventanilla de pasajero podrá abrir o cerrar
automáticamente usando los interruptores
de control principal.
Ventanilla libre de aprietes
Si la mano de una persona, la cabeza o
un objeto bloquea la ventanilla mientras
funciona el cierre manual o automático, la
ventanilla se parará y abrirá hasta la mitad.
ADVERTENCIA
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado
o mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a
la posición en que se encuentra
completamente cerrado o mientras
mantiene hacia arriba el interruptor de
elevalunas eléctrico es peligroso.
En ese caso, la función de ventanilla
libre de aprietes no puede evitar que
la ventanilla se cierre completamente.
Si se aprieta los dedos, podría sufrir
heridas graves.
CX-5_8FT3-SP-17B_Edition1.indb 50 CX-5_8FT3-SP-17B_Edition1.indb 50 2017/01/27 16:04:40
2017/01/27 16:04:40

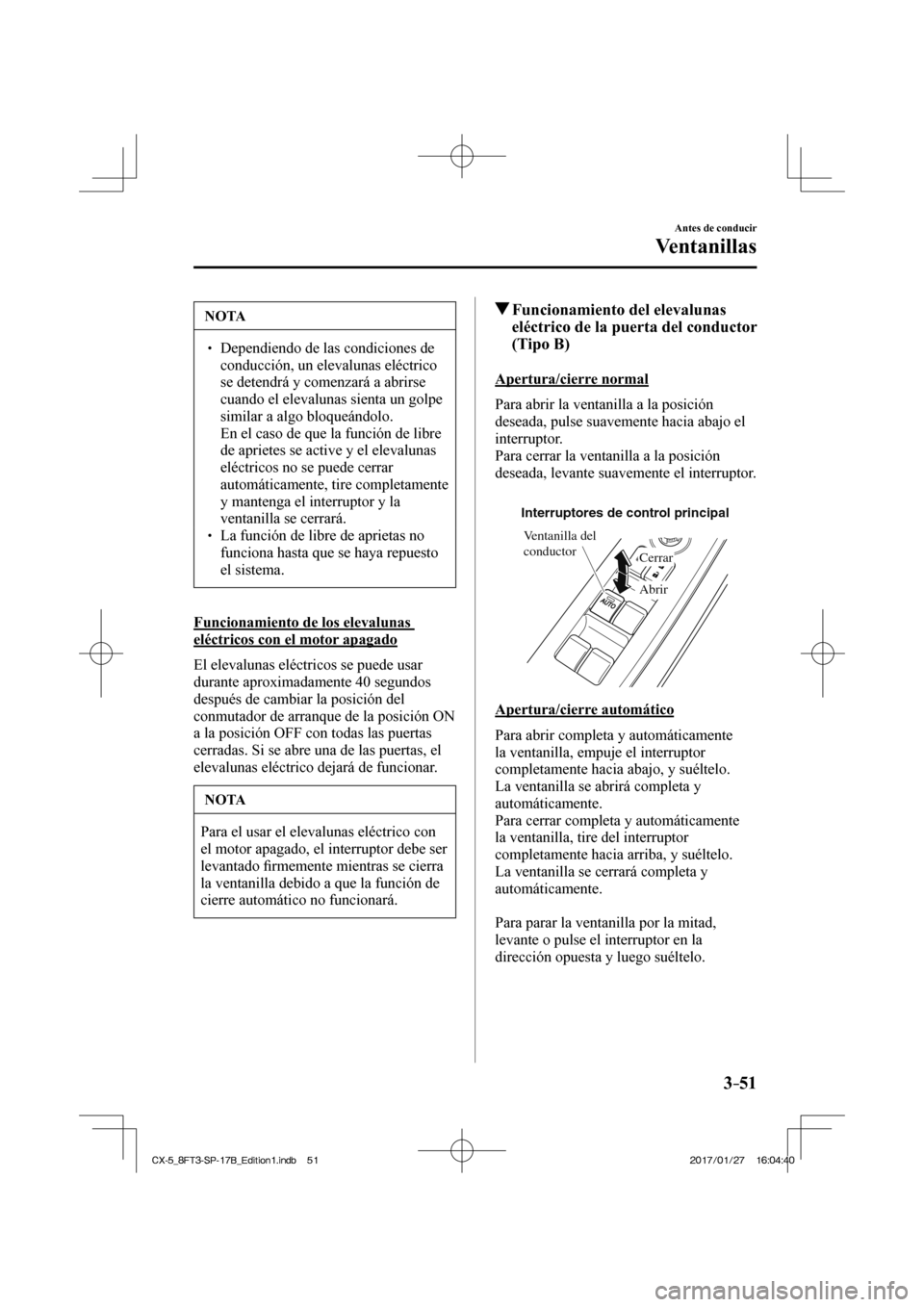

3–51
Antes de conducir
Ventanillas
NOTA
 Dependiendo de las condiciones de conducción, un elevalunas eléctrico
se detendrá y comenzará a abrirse
cuando el elevalunas sienta un golpe
similar a algo bloqueándolo.
 En el caso de que la función de libre de aprietes se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire completamente
y mantenga el interruptor y la
ventanilla se cerrará.
 La función de libre de aprietas no funciona hasta que se haya repuesto
el sistema.
Funcionamiento de los elevalunas
eléctricos con el motor apagado
El elevalunas eléctricos se puede usar
durante aproximadamente 40 segundos
después de cambiar la posición del
conmutador de arranque de la posición ON
a la posición OFF con todas las puertas
cerradas. Si se abre una de las puertas, el
elevalunas eléctrico dejará de funcionar.
NOTA
Para el usar el elevalunas eléctrico con
el motor apagado, el interruptor debe ser
levantado fi rmemente mientras se cierra
la ventanilla debido a que la función de
cierre automático no funcionará.
Funcionamiento del elevalunas eléctrico de la puerta del conductor
(Tipo B)
Apertura/cierre normal
Para abrir la ventanilla a la posición
deseada, pulse suavemente hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante suavemente el interruptor.


Ventanilla del
conductor
Abrir Cerrar
Interruptores de control principal

Apertura/cierre automático
Para abrir completa y automáticamente
la ventanilla, empuje el interruptor
completamente hacia abajo, y suéltelo.
La ventanilla se abrirá completa y
automáticamente.
Para cerrar completa y automáticamente
la ventanilla, tire del interruptor
completamente hacia arriba, y suéltelo.
La ventanilla se cerrará completa y
automáticamente.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
CX-5_8FT3-SP-17B_Edition1.indb 51 CX-5_8FT3-SP-17B_Edition1.indb 51 2017/01/27 16:04:40
2017/01/27 16:04:40

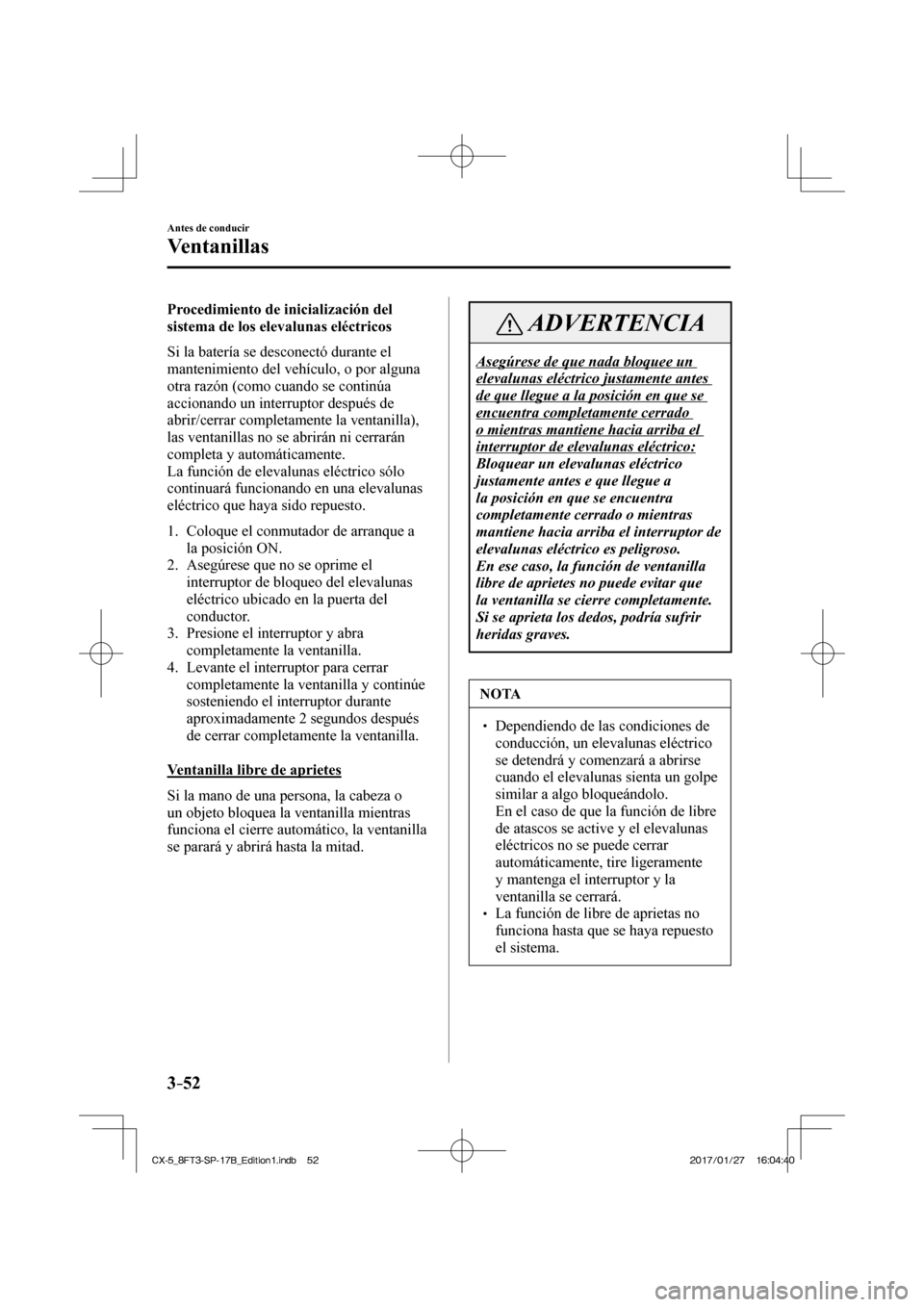

3–52
Antes de conducir
Ventanillas
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
La función de elevalunas eléctrico sólo
continuará funcionando en una elevalunas
eléctrico que haya sido repuesto.

1. Coloque el conmutador de arranque a la posición ON.
2. Asegúrese que no se oprime el interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra completamente la ventanilla.
4. Levante el interruptor para cerrar completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.

Ventanilla libre de aprietes
Si la mano de una persona, la cabeza o
un objeto bloquea la ventanilla mientras
funciona el cierre automático, la ventanilla
se parará y abrirá hasta la mitad.
ADVERTENCIA
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado
o mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a
la posición en que se encuentra
completamente cerrado o mientras
mantiene hacia arriba el interruptor de
elevalunas eléctrico es peligroso.
En ese caso, la función de ventanilla
libre de aprietes no puede evitar que
la ventanilla se cierre completamente.
Si se aprieta los dedos, podría sufrir
heridas graves.
NOTA
 Dependiendo de las condiciones de conducción, un elevalunas eléctrico
se detendrá y comenzará a abrirse
cuando el elevalunas sienta un golpe
similar a algo bloqueándolo.
 En el caso de que la función de libre de atascos se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire ligeramente
y mantenga el interruptor y la
ventanilla se cerrará.
 La función de libre de aprietas no funciona hasta que se haya repuesto
el sistema.
CX-5_8FT3-SP-17B_Edition1.indb 52 CX-5_8FT3-SP-17B_Edition1.indb 52 2017/01/27 16:04:40
2017/01/27 16:04:40

3–53
Antes de conducir
Ventanillas
Funcionamiento de los elevalunas
eléctricos con el motor apagado
El elevalunas eléctricos se puede usar
durante aproximadamente 40 segundos
después de cambiar la posición del
conmutador de arranque de la posición ON
a la posición OFF con todas las puertas
cerradas. Si se abre una de las puertas, el
elevalunas eléctrico dejará de funcionar.
NOTA
Para el usar el elevalunas eléctrico con
el motor apagado, el interruptor debe ser
levantado fi rmemente mientras se cierra
la ventanilla debido a que la función de
cierre automático no funcionará.
Funcionamiento de los elevalunas eléctricos de los pasajeros (Tipo B)
Para abrir la ventanilla a la posición
deseada, presione hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante el interruptor.


Cerrar
Abrir

NOTA
 Los elevalunas eléctricos se pueden usar cuando el interruptor de bloqueo
del elevalunas eléctricos en la puerta
del conductor está en la posición de
desbloqueo.
 Las ventanillas de los pasajeros se pueden abrir o cerrar usando los
interruptores de control principal en
la puerta del conductor.

Ventanilla trasera izquierda
Ventanilla trasera
derecha Ventanilla del
acompañante
Ventanilla del
conductor
Interruptores de control principal

CX-5_8FT3-SP-17B_Edition1.indb 53 CX-5_8FT3-SP-17B_Edition1.indb 53
2017/01/27 16:04:40
2017/01/27 16:04:40

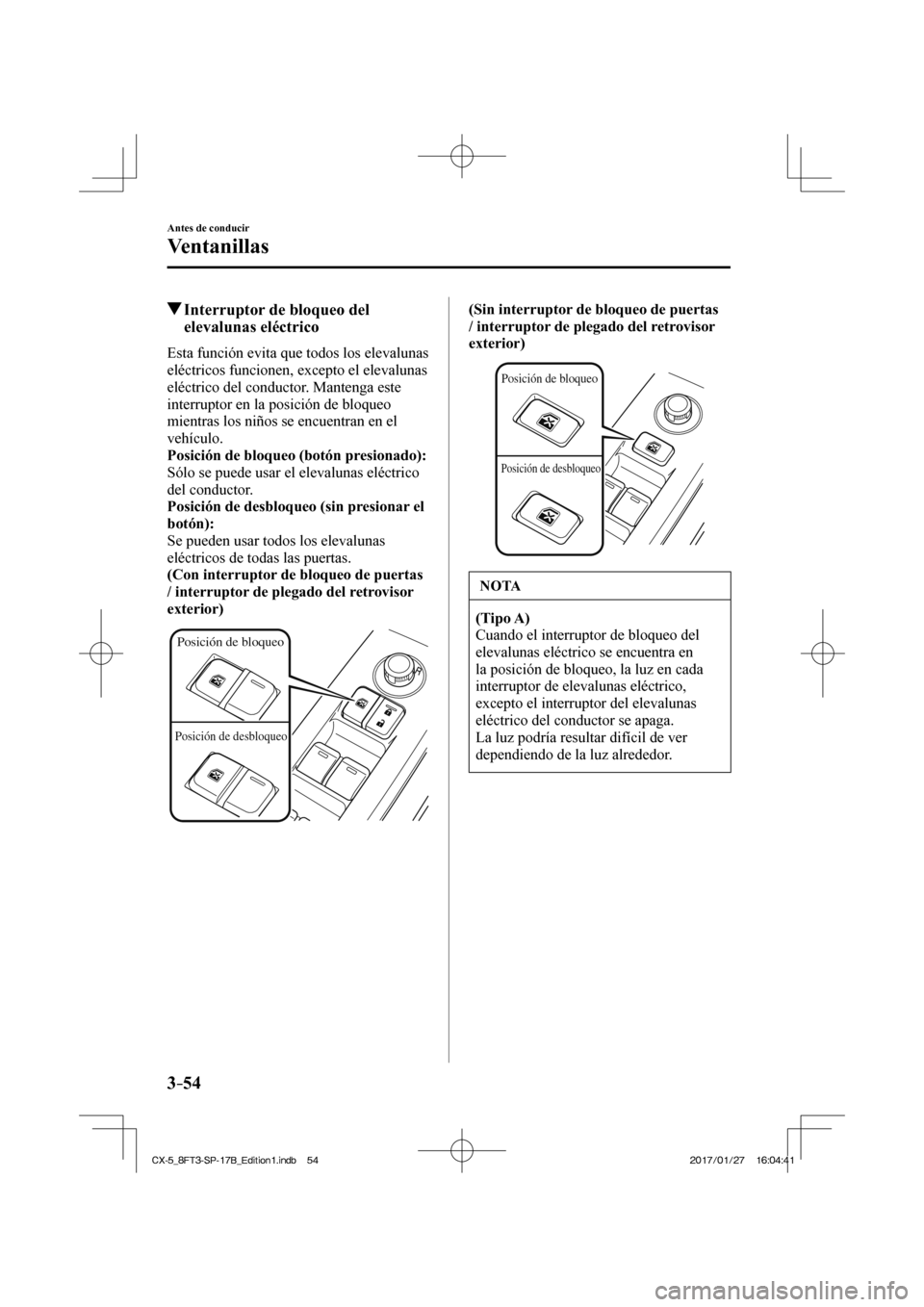

3–54
Antes de conducir
Ventanillas
Interruptor de bloqueo del elevalunas eléctrico
Esta función evita que todos los elevalunas
eléctricos funcionen, excepto el elevalunas
eléctrico del conductor. Mantenga este
interruptor en la posición de bloqueo
mientras los niños se encuentran en el
vehículo.
Posición de bloqueo (botón presionado):
Sólo se puede usar el elevalunas eléctrico
del conductor.
Posición de desbloqueo (sin presionar el
botón):
Se pueden usar todos los elevalunas
eléctricos de todas las puertas.
(Con interruptor de bloqueo de puertas
/ interruptor de plegado del retrovisor
exterior)

Posición de bloqueo
Posición de desbloqueo
(Sin interruptor de bloqueo de puertas
/ interruptor de plegado del retrovisor
exterior)


Posición de bloqueo
Posición de desbloqueo

NOTA
(Tipo A)
Cuando el interruptor de bloqueo del
elevalunas eléctrico se encuentra en
la posición de bloqueo, la luz en cada
interruptor de elevalunas eléctrico,
excepto el interruptor del elevalunas
eléctrico del conductor se apaga.
La luz podría resultar difícil de ver
dependiendo de la luz alrededor.
CX-5_8FT3-SP-17B_Edition1.indb 54 CX-5_8FT3-SP-17B_Edition1.indb 54 2017/01/27 16:04:41
2017/01/27 16:04:41
