MAZDA MODEL CX-5 2018 Manual do proprietário (in Portuguese)

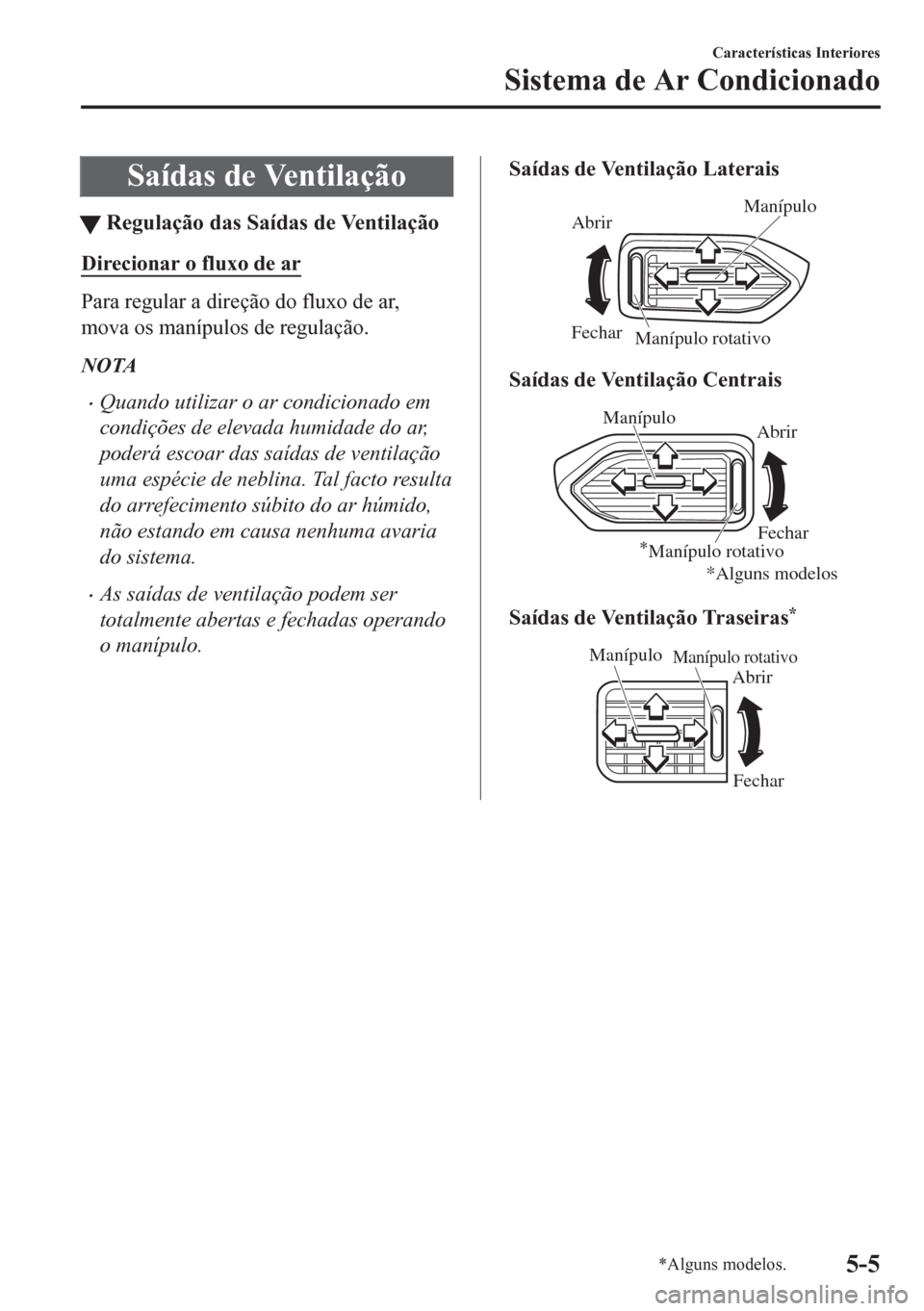

Saídas de Ventilação
tRegulação das Saídas de Ventilação
Direcionar o fluxo de ar
Para regular a direção do fluxo de ar,
mova os manípulos de regulação.
NOTA
•Quando utilizar o ar condicionado em
condições de elevada humidade do ar,
poderá escoar das saídas de ventilação
uma espécie de neblina. Tal facto resulta
do arrefecimento súbito do ar húmido,
não estando em causa nenhuma avaria
do sistema.
•As saídas de ventilação podem ser
totalmente abertas e fechadas operando
o manípulo.
Saídas de Ventilação Laterais
Manípulo
Manípulo rotativoAbrir
Fechar
Saídas de Ventilação Centrais
Manípulo
Manípulo rotativoFechar Abrir
*Alguns modelos
Saídas de Ventilação Traseiras*
ManípuloManípulo rotativo
Fechar Abrir
Características Interiores
Sistema de Ar Condicionado
*Alguns modelos.5-5

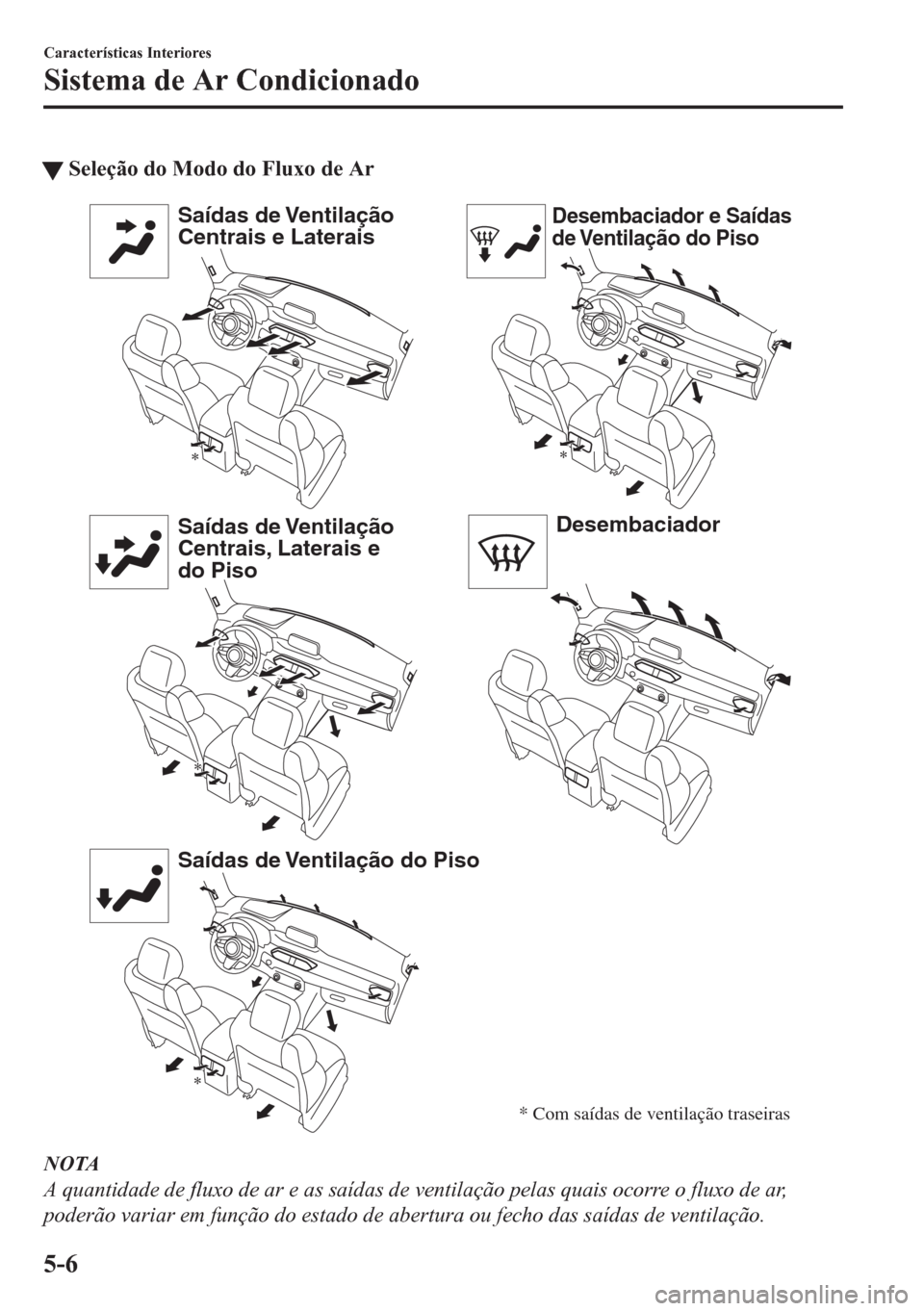

tSeleção do Modo do Fluxo de Ar
Saídas de Ventilação
Centrais e Laterais
Saídas de Ventilação
Centrais, Laterais e
do Piso
Saídas de Ventilação do PisoDesembaciador e Saídas
de Ventilação do Piso
Desembaciador
* Com saídas de ventilação traseiras
NOTA
A quantidade de fluxo de ar e as saídas de ventilação pelas quais ocorre o fluxo de ar,
poderão variar em função do estado de abertura ou fecho das saídas de ventilação.
Características Interiores
Sistema de Ar Condicionado
5-6

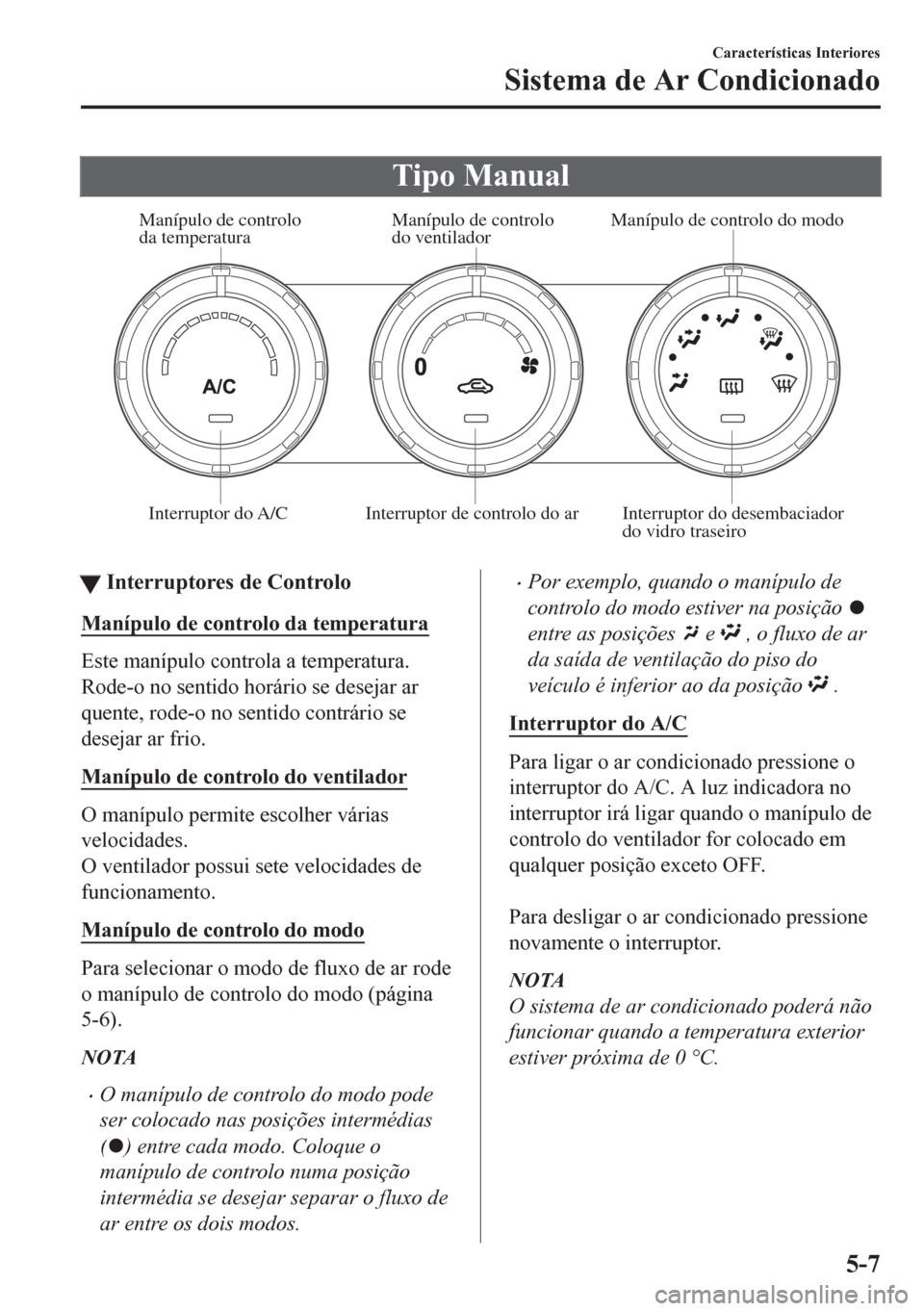

Tipo Manual
Manípulo de controlo
da temperatura Manípulo de controlo
do ventiladorManípulo de controlo do modo
Interruptor do A/C Interruptor de controlo do ar Interruptor do desembaciador
do vidro traseiro
ttInterruptores de Controlo
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
Manípulo de controlo do ventilador
O manípulo permite escolher várias
velocidades.
O ventilador possui sete velocidades de
funcionamento.
Manípulo de controlo do modo
Para selecionar o modo de fluxo de ar rode
o manípulo de controlo do modo (página
5-6).
NOTA
•O manípulo de controlo do modo pode
ser colocado nas posições intermédias
(
) entre cada modo. Coloque o
manípulo de controlo numa posição
intermédia se desejar separar o fluxo de
ar entre os dois modos.
•Por exemplo, quando o manípulo de
controlo do modo estiver na posição
entre as posições e , o fluxo de ar
da saída de ventilação do piso do
veículo é inferior ao da posição
.
Interruptor do A/C
Para ligar o ar condicionado pressione o
interruptor do A/C. A luz indicadora no
interruptor irá ligar quando o manípulo de
controlo do ventilador for colocado em
qualquer posição exceto OFF.

Para desligar o ar condicionado pressione
novamente o interruptor.
NOTA
O sistema de ar condicionado poderá não
funcionar quando a temperatura exterior
estiver próxima de 0 °C.
Características Interiores
Sistema de Ar Condicionado
5-7

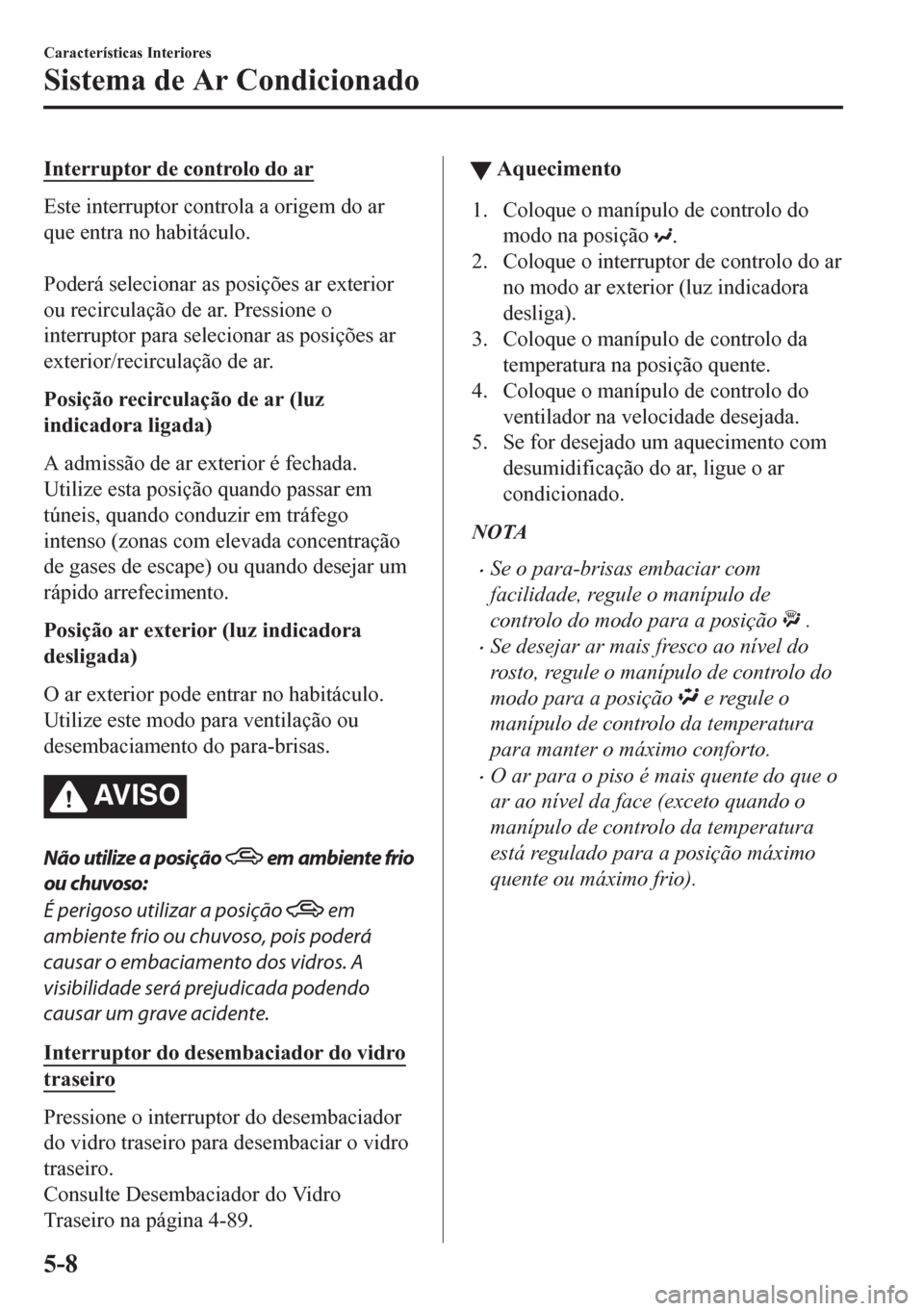

Interruptor de controlo do ar
Este interruptor controla a origem do ar
que entra no habitáculo.

Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Posição recirculação de ar (luz
indicadora ligada)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior (luz indicadora
desligada)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-89.
tAquecimento
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição quente.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado.
NOTA
•Se o para-brisas embaciar com
facilidade, regule o manípulo de
controlo do modo para a posição
.
•Se desejar ar mais fresco ao nível do
rosto, regule o manípulo de controlo do
modo para a posição
e regule o
manípulo de controlo da temperatura
para manter o máximo conforto.
•O ar para o piso é mais quente do que o
ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).
Características Interiores
Sistema de Ar Condicionado
5-8

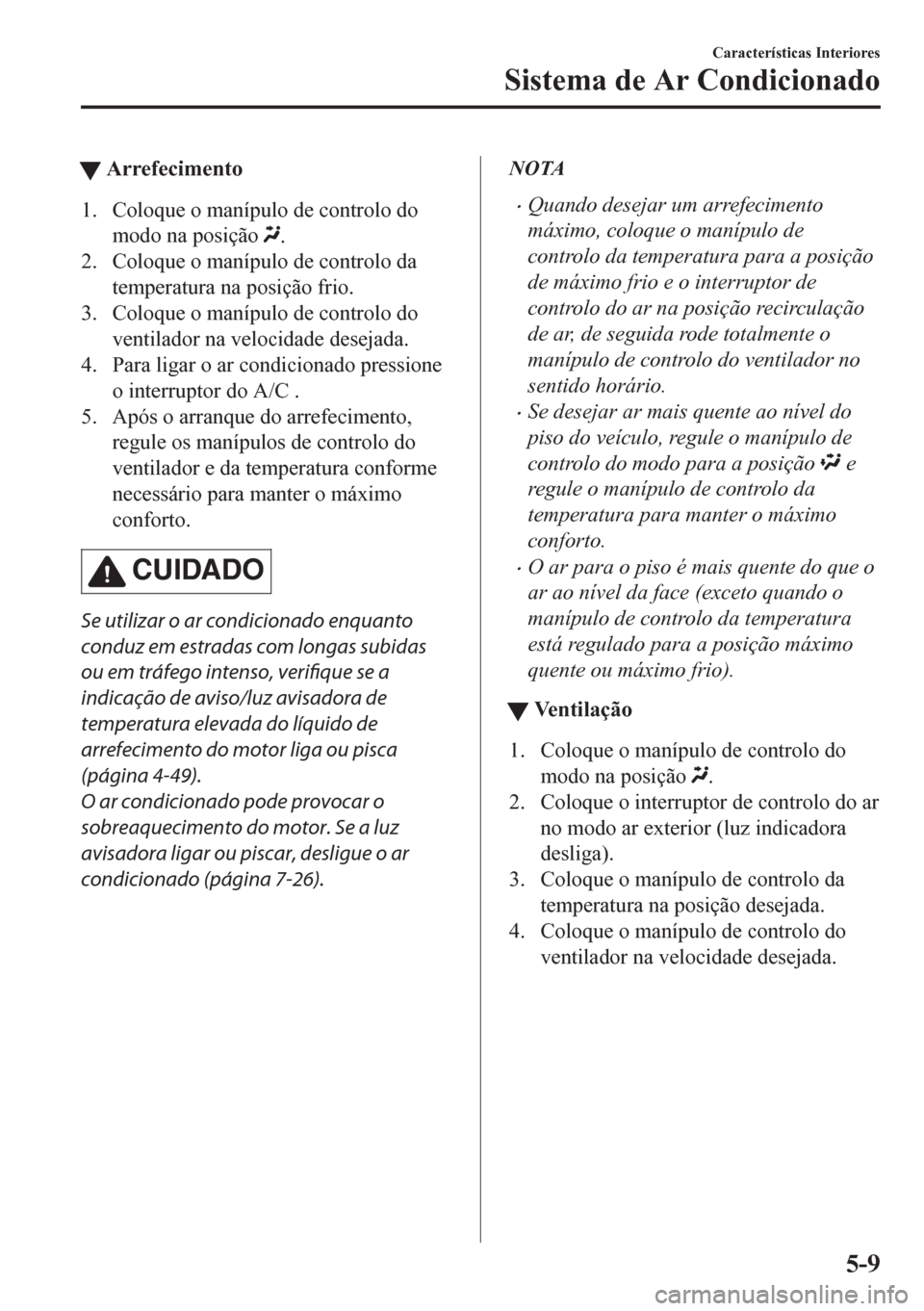

tArrefecimento
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o manípulo de controlo da
temperatura na posição frio.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Para ligar o ar condicionado pressione
o interruptor do A/C .
5. Após o arranque do arrefecimento,
regule os manípulos de controlo do
ventilador e da temperatura conforme
necessário para manter o máximo
conforto.
CUIDADO
Se utilizar o ar condicionado enquanto
conduz em estradas com longas subidas
ou em tráfego intenso, verifique se a
indicação de aviso/luz avisadora de
temperatura elevada do líquido de
arrefecimento do motor liga ou pisca
(página 4-49).
O ar condicionado pode provocar o
sobreaquecimento do motor. Se a luz
avisadora ligar ou piscar, desligue o ar
condicionado (página 7-26).
NOTA
•Quando desejar um arrefecimento
máximo, coloque o manípulo de
controlo da temperatura para a posição
de máximo frio e o interruptor de
controlo do ar na posição recirculação
de ar, de seguida rode totalmente o
manípulo de controlo do ventilador no
sentido horário.
•Se desejar ar mais quente ao nível do
piso do veículo, regule o manípulo de
controlo do modo para a posição
e
regule o manípulo de controlo da
temperatura para manter o máximo
conforto.
•O ar para o piso é mais quente do que o
ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).
tVe n t i l a ç ã o
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
Características Interiores
Sistema de Ar Condicionado
5-9

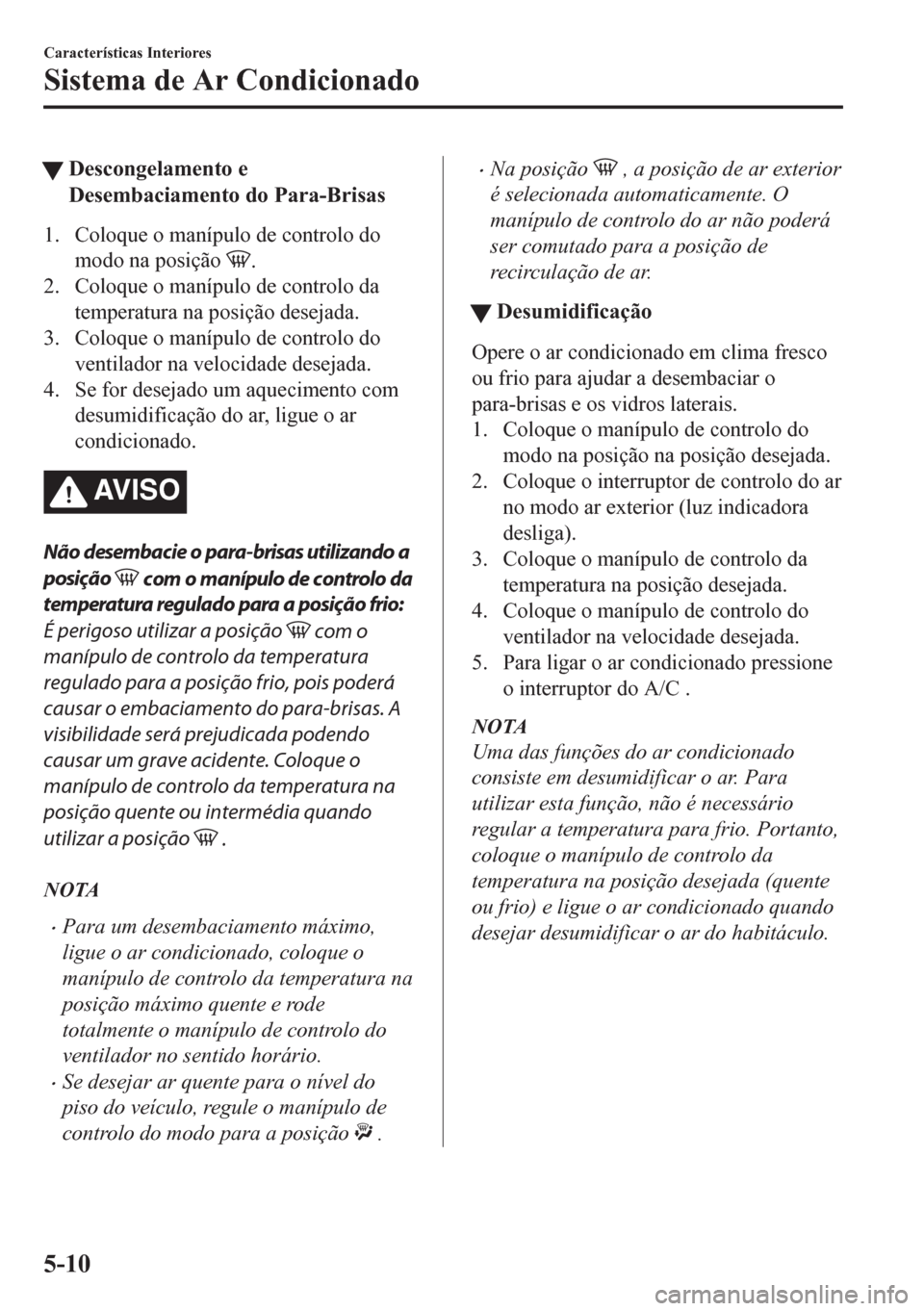

tDescongelamento e
Desembaciamento do Para-Brisas
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o manípulo de controlo da
temperatura na posição desejada.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado.
AV I S O
Não desembacie o para-brisas utilizando a
posição
com o manípulo de controlo da
temperatura regulado para a posição frio:
É perigoso utilizar a posição
com o
manípulo de controlo da temperatura
regulado para a posição frio, pois poderá
causar o embaciamento do para-brisas. A
visibilidade será prejudicada podendo
causar um grave acidente. Coloque o
manípulo de controlo da temperatura na
posição quente ou intermédia quando
utilizar a posição
.
NOTA
•Para um desembaciamento máximo,
ligue o ar condicionado, coloque o
manípulo de controlo da temperatura na
posição máximo quente e rode
totalmente o manípulo de controlo do
ventilador no sentido horário.
•Se desejar ar quente para o nível do
piso do veículo, regule o manípulo de
controlo do modo para a posição
.
•Na posição , a posição de ar exterior
é selecionada automaticamente. O
manípulo de controlo do ar não poderá
ser comutado para a posição de
recirculação de ar.
tDesumidificação
Opere o ar condicionado em clima fresco
ou frio para ajudar a desembaciar o
para-brisas e os vidros laterais.
1. Coloque o manípulo de controlo do
modo na posição na posição desejada.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Para ligar o ar condicionado pressione
o interruptor do A/C .
NOTA
Uma das funções do ar condicionado
consiste em desumidificar o ar. Para
utilizar esta função, não é necessário
regular a temperatura para frio. Portanto,
coloque o manípulo de controlo da
temperatura na posição desejada (quente
ou frio) e ligue o ar condicionado quando
desejar desumidificar o ar do habitáculo.
Características Interiores
Sistema de Ar Condicionado
5-10

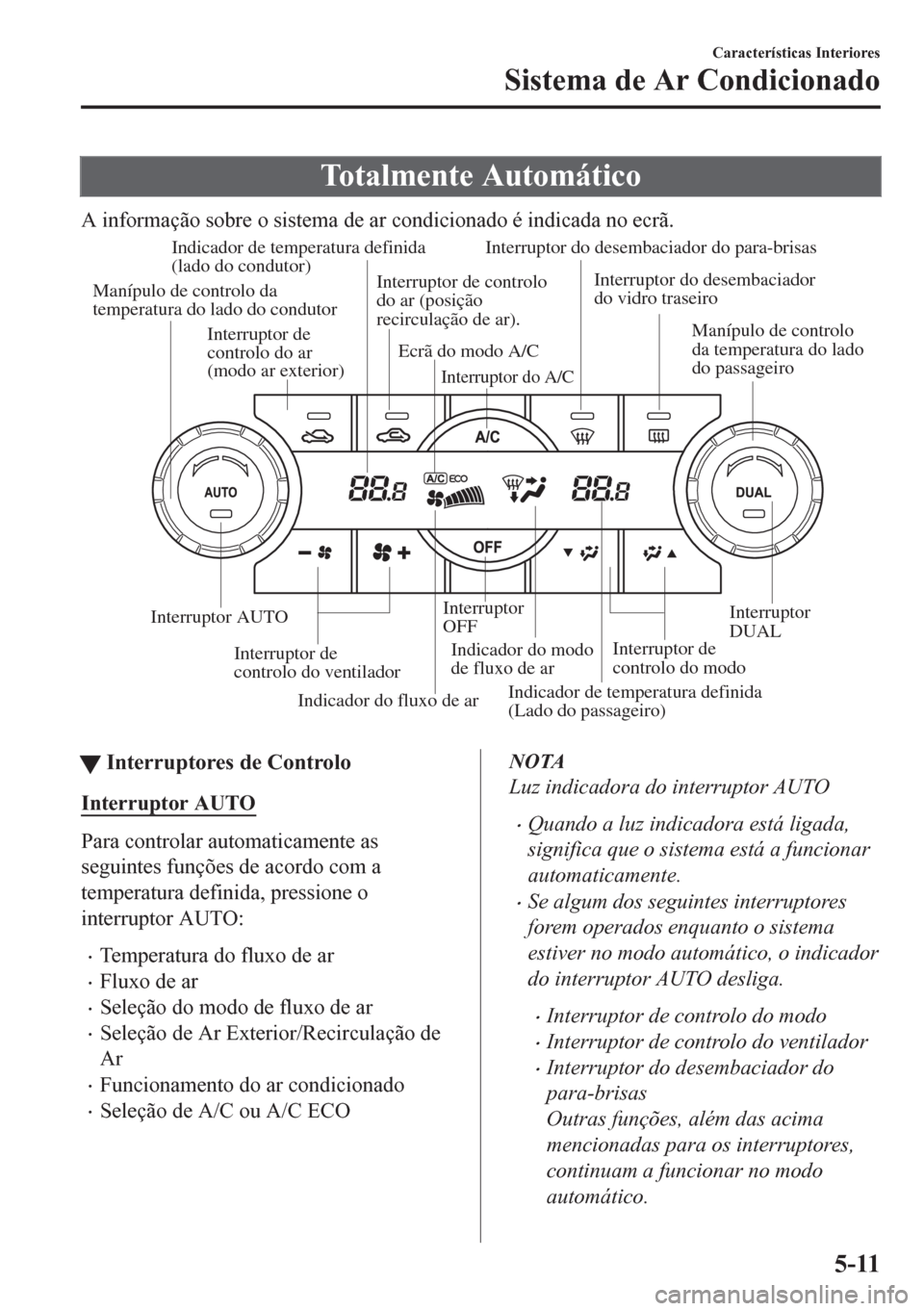

Totalmente Automático
A informação sobre o sistema de ar condicionado é indicada no ecrã.
Indicador do fluxo de ar Indicador de temperatura definida
(lado do condutor)
Indicador do modo
de fluxo de ar Ecrã do modo A/C
Indicador de temperatura definida
(Lado do passageiro)
Interruptor de controlo
do ar (posição
recirculação de ar).
Interruptor de
controlo do ar
(modo ar exterior) Manípulo de controlo da
temperatura do lado do condutor
Interruptor AUTO
Interruptor de
controlo do modo Interruptor de
controlo do ventiladorInterruptor
OFFInterruptor do desembaciador do para-brisas
Interruptor do desembaciador
do vidro traseiro
Manípulo de controlo
da temperatura do lado
do passageiro
Interruptor
DUAL
Interruptor do A/C
ttInterruptores de Controlo
Interruptor AUTO
Para controlar automaticamente as
seguintes funções de acordo com a
temperatura definida, pressione o
interruptor AUTO:
•Temperatura do fluxo de ar
•Fluxo de ar
•Seleção do modo de fluxo de ar
•Seleção de Ar Exterior/Recirculação de
Ar
•Funcionamento do ar condicionado
•Seleção de A/C ou A/C ECO
NOTA
Luz indicadora do interruptor AUTO
•Quando a luz indicadora está ligada,
significa que o sistema está a funcionar
automaticamente.
•Se algum dos seguintes interruptores
forem operados enquanto o sistema
estiver no modo automático, o indicador
do interruptor AUTO desliga.
•Interruptor de controlo do modo
•Interruptor de controlo do ventilador
•Interruptor do desembaciador do
para-brisas
Outras funções, além das acima
mencionadas para os interruptores,
continuam a funcionar no modo
automático.
Características Interiores
Sistema de Ar Condicionado
5-11

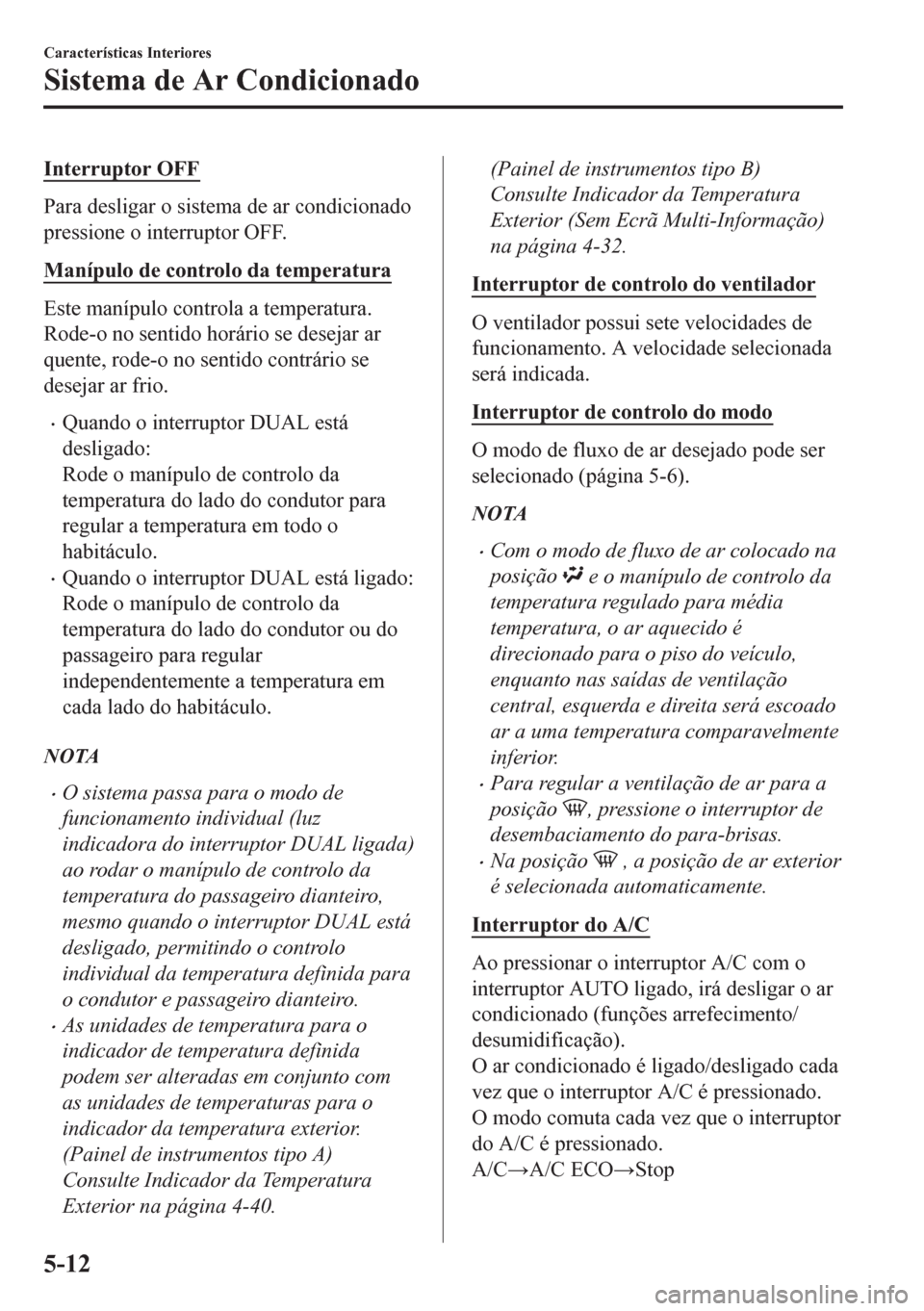

Interruptor OFF
Para desligar o sistema de ar condicionado
pressione o interruptor OFF.
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
•Quando o interruptor DUAL está
desligado:
Rode o manípulo de controlo da
temperatura do lado do condutor para
regular a temperatura em todo o
habitáculo.
•Quando o interruptor DUAL está ligado:
Rode o manípulo de controlo da
temperatura do lado do condutor ou do
passageiro para regular
independentemente a temperatura em
cada lado do habitáculo.
NOTA
•O sistema passa para o modo de
funcionamento individual (luz
indicadora do interruptor DUAL ligada)
ao rodar o manípulo de controlo da
temperatura do passageiro dianteiro,
mesmo quando o interruptor DUAL está
desligado, permitindo o controlo
individual da temperatura definida para
o condutor e passageiro dianteiro.
•As unidades de temperatura para o
indicador de temperatura definida
podem ser alteradas em conjunto com
as unidades de temperaturas para o
indicador da temperatura exterior.
(Painel de instrumentos tipo A)
Consulte Indicador da Temperatura
Exterior na página 4-40.
(Painel de instrumentos tipo B)
Consulte Indicador da Temperatura
Exterior (Sem Ecrã Multi-Informação)
na página 4-32.
Interruptor de controlo do ventilador
O ventilador possui sete velocidades de
funcionamento. A velocidade selecionada
será indicada.
Interruptor de controlo do modo
O modo de fluxo de ar desejado pode ser
selecionado (página 5-6).
NOTA
•Com o modo de fluxo de ar colocado na
posição
e o manípulo de controlo da
temperatura regulado para média
temperatura, o ar aquecido é
direcionado para o piso do veículo,
enquanto nas saídas de ventilação
central, esquerda e direita será escoado
ar a uma temperatura comparavelmente
inferior.
•Para regular a ventilação de ar para a
posição
, pressione o interruptor de
desembaciamento do para-brisas.
•Na posição , a posição de ar exterior
é selecionada automaticamente.
Interruptor do A/C
Ao pressionar o interruptor A/C com o
interruptor AUTO ligado, irá desligar o ar
condicionado (funções arrefecimento/
desumidificação).
O ar condicionado é ligado/desligado cada
vez que o interruptor A/C é pressionado.
O modo comuta cada vez que o interruptor
do A/C é pressionado.
A/C
:A/C ECO
:Stop
Características Interiores
Sistema de Ar Condicionado
5-12

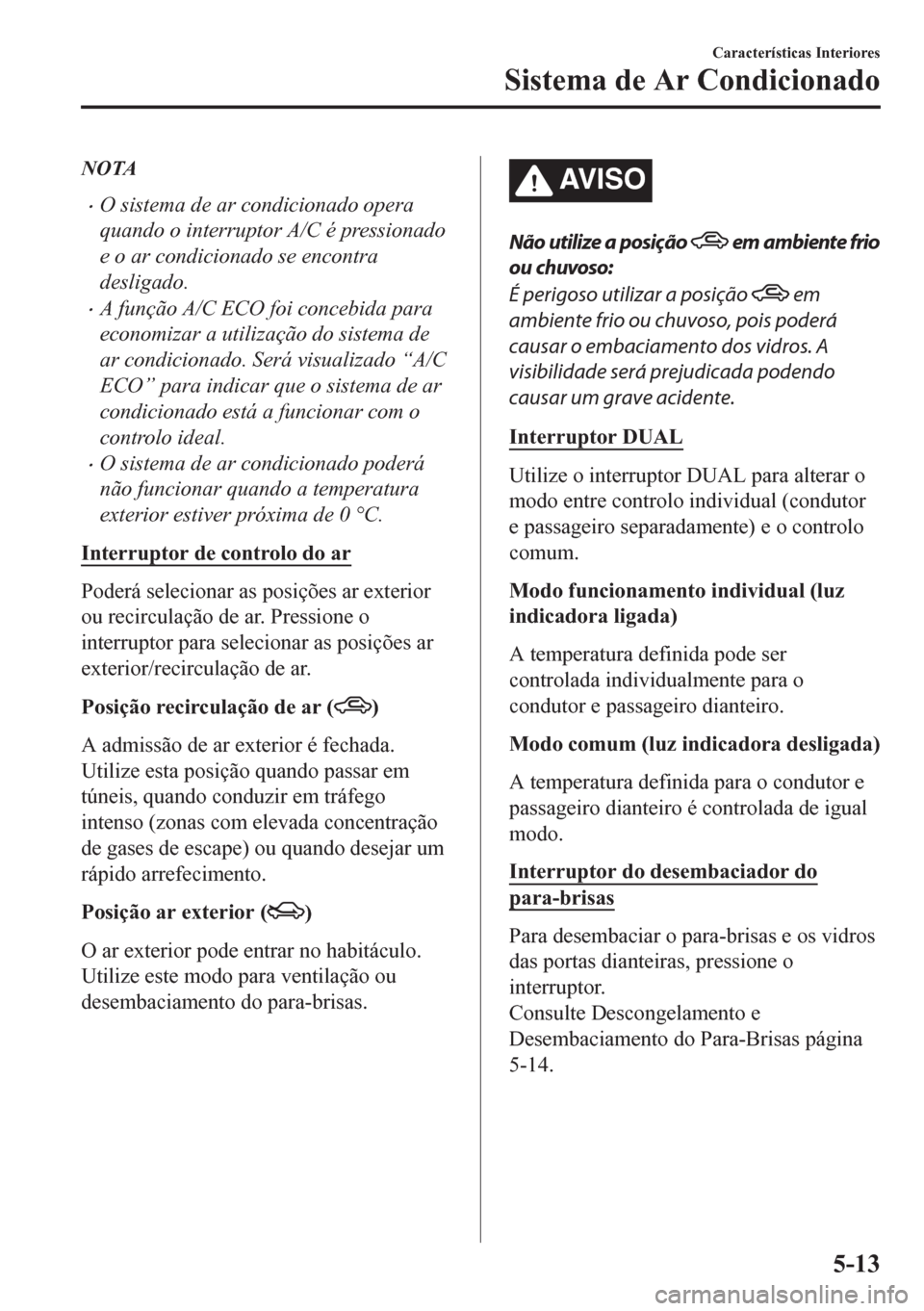

NOTA
•O sistema de ar condicionado opera
quando o interruptor A/C é pressionado
e o ar condicionado se encontra
desligado.
•A função A/C ECO foi concebida para
economizar a utilização do sistema de
ar condicionado. Será visualizado “A/C
ECO” para indicar que o sistema de ar
condicionado está a funcionar com o
controlo ideal.
•O sistema de ar condicionado poderá
não funcionar quando a temperatura
exterior estiver próxima de 0 °C.
Interruptor de controlo do ar
Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Posição recirculação de ar (
)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior (
)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor DUAL
Utilize o interruptor DUAL para alterar o
modo entre controlo individual (condutor
e passageiro separadamente) e o controlo
comum.
Modo funcionamento individual (luz
indicadora ligada)
A temperatura definida pode ser
controlada individualmente para o
condutor e passageiro dianteiro.
Modo comum (luz indicadora desligada)
A temperatura definida para o condutor e
passageiro dianteiro é controlada de igual
modo.
Interruptor do desembaciador do
para-brisas
Para desembaciar o para-brisas e os vidros
das portas dianteiras, pressione o
interruptor.
Consulte Descongelamento e
Desembaciamento do Para-Brisas página
5-14.
Características Interiores
Sistema de Ar Condicionado
5-13

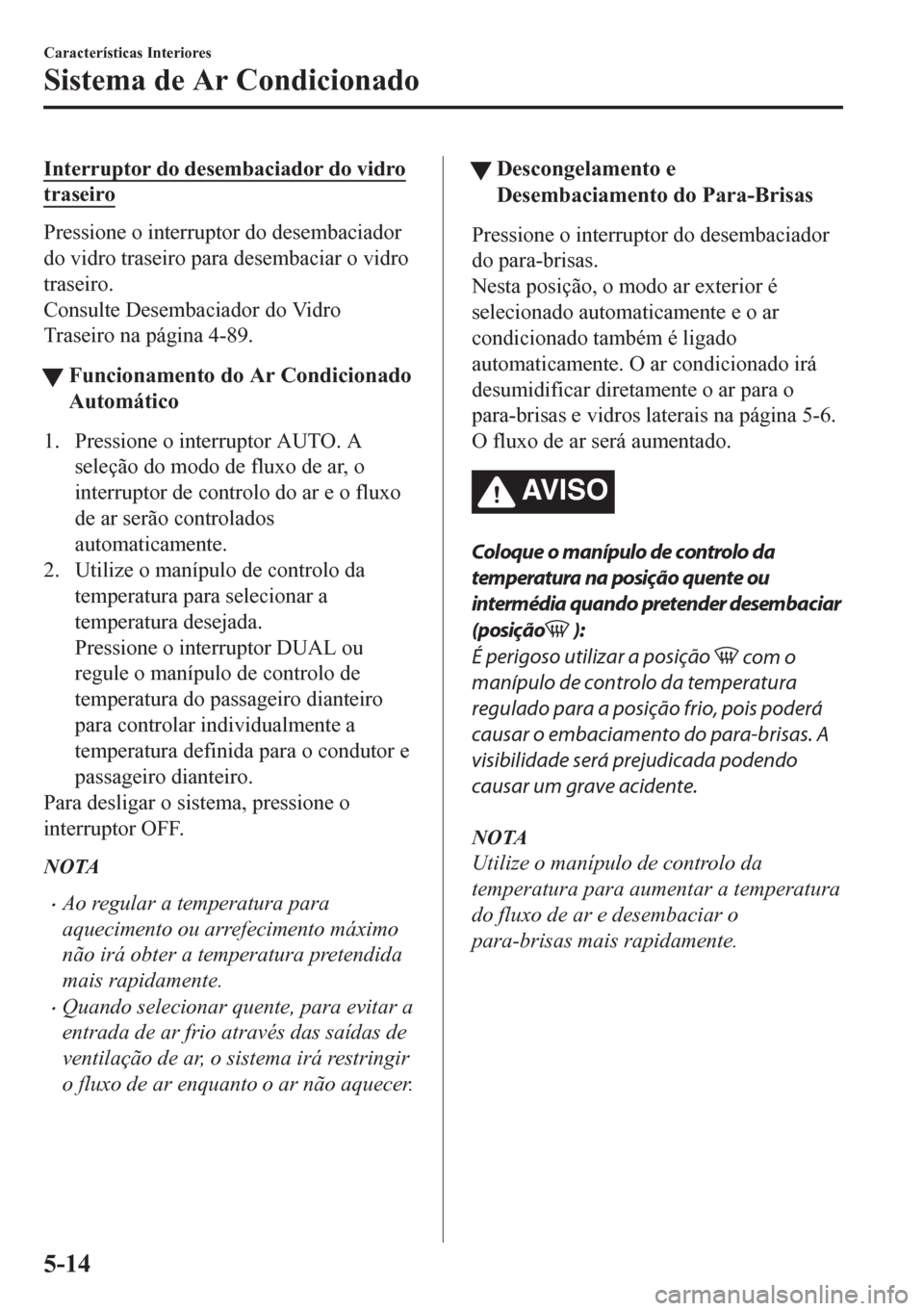

Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-89.
tFuncionamento do Ar Condicionado
Automático
1. Pressione o interruptor AUTO. A
seleção do modo de fluxo de ar, o
interruptor de controlo do ar e o fluxo
de ar serão controlados
automaticamente.
2. Utilize o manípulo de controlo da
temperatura para selecionar a
temperatura desejada.
Pressione o interruptor DUAL ou
regule o manípulo de controlo de
temperatura do passageiro dianteiro
para controlar individualmente a
temperatura definida para o condutor e
passageiro dianteiro.
Para desligar o sistema, pressione o
interruptor OFF.
NOTA
•Ao regular a temperatura para
aquecimento ou arrefecimento máximo
não irá obter a temperatura pretendida
mais rapidamente.
•Quando selecionar quente, para evitar a
entrada de ar frio através das saídas de
ventilação de ar, o sistema irá restringir
o fluxo de ar enquanto o ar não aquecer.
tDescongelamento e
Desembaciamento do Para-Brisas
Pressione o interruptor do desembaciador
do para-brisas.
Nesta posição, o modo ar exterior é
selecionado automaticamente e o ar
condicionado também é ligado
automaticamente. O ar condicionado irá
desumidificar diretamente o ar para o
para-brisas e vidros laterais na página 5-6.
O fluxo de ar será aumentado.
AV I S O
Coloque o manípulo de controlo da
temperatura na posição quente ou
intermédia quando pretender desembaciar
(posição
):
É perigoso utilizar a posição
com o
manípulo de controlo da temperatura
regulado para a posição frio, pois poderá
causar o embaciamento do para-brisas. A
visibilidade será prejudicada podendo
causar um grave acidente.
NOTA
Utilize o manípulo de controlo da
temperatura para aumentar a temperatura
do fluxo de ar e desembaciar o
para-brisas mais rapidamente.
Características Interiores
Sistema de Ar Condicionado
5-14
