Page 21 of 867

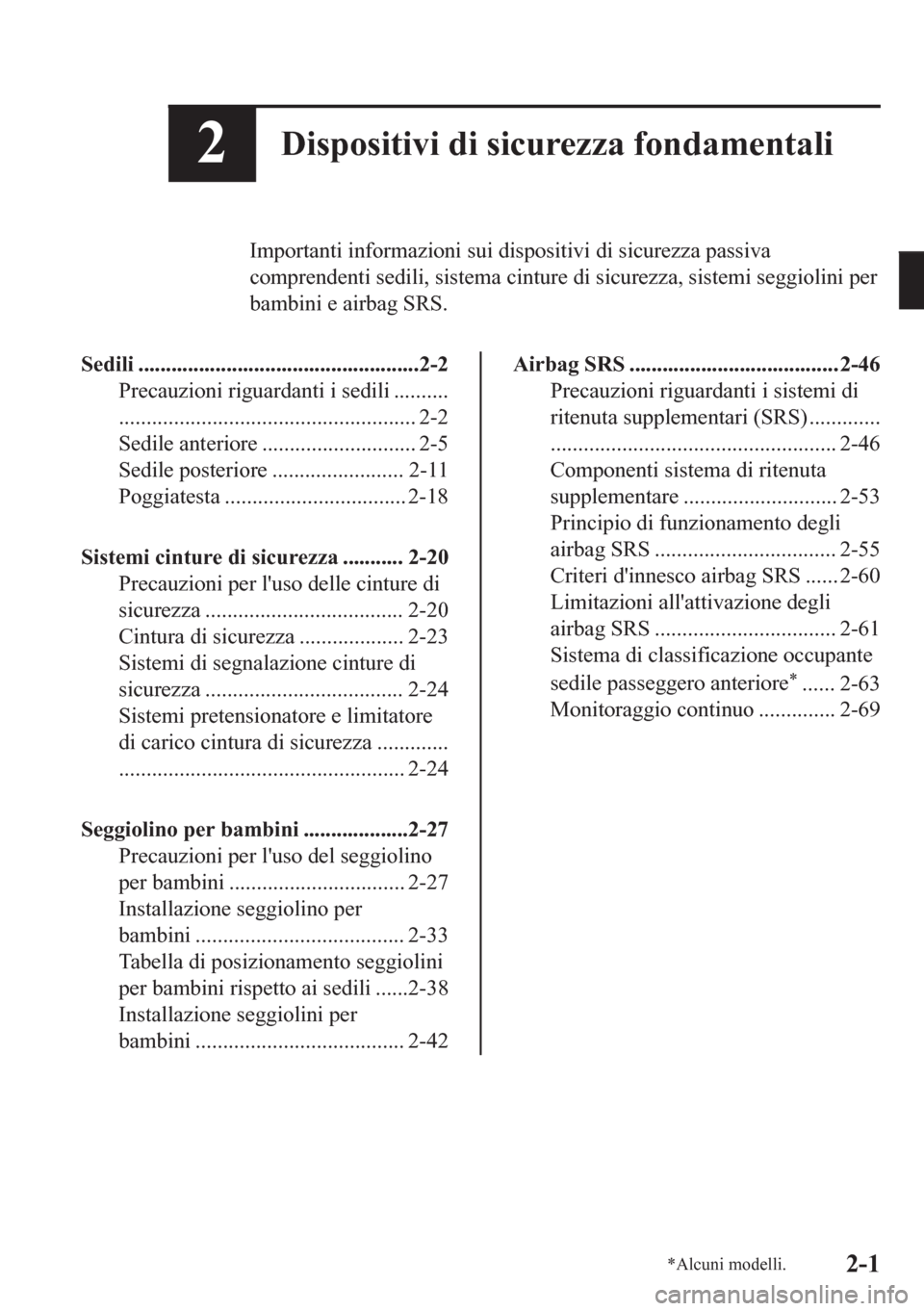

2Dispositivi di sicurezza fondamentali
Importanti informazioni sui dispositivi di sicurezza passiva
comprendenti sedili, sistema cinture di sicurezza, sistemi seggiolini per
bambini e airbag SRS.
Sedili ...................................................2-2
Precauzioni riguardanti i sedili ..........
...................................................... 2-2
Sedile anteriore ............................ 2-5
Sedile posteriore ........................ 2-11
Poggiatesta ................................. 2-18
Sistemi cinture di sicurezza ........... 2-20
Precauzioni per l'uso delle cinture di
sicurezza .................................... 2-20
Cintura di sicurezza ................... 2-23
Sistemi di segnalazione cinture di
sicurezza .................................... 2-24
Sistemi pretensionatore e limitatore
di carico cintura di sicurezza .............
.................................................... 2-24
Seggiolino per bambini ...................2-27
Precauzioni per l'uso del seggiolino
per bambini ................................ 2-27
Installazione seggiolino per
bambini ...................................... 2-33
Tabella di posizionamento seggiolini
per bambini rispetto ai sedili ......2-38
Installazione seggiolini per
bambini ...................................... 2-42
Airbag SRS ...................................... 2-46
Precauzioni riguardanti i sistemi di
ritenuta supplementari (SRS) .............
.................................................... 2-46
Componenti sistema di ritenuta
supplementare ............................ 2-53
Principio di funzionamento degli
airbag SRS ................................. 2-55
Criteri d'innesco airbag SRS ...... 2-60
Limitazioni all'attivazione degli
airbag SRS ................................. 2-61
Sistema di classificazione occupante
sedile passeggero anteriore
*...... 2-63
Monitoraggio continuo .............. 2-69
*Alcuni modelli.2-1
Page 22 of 867

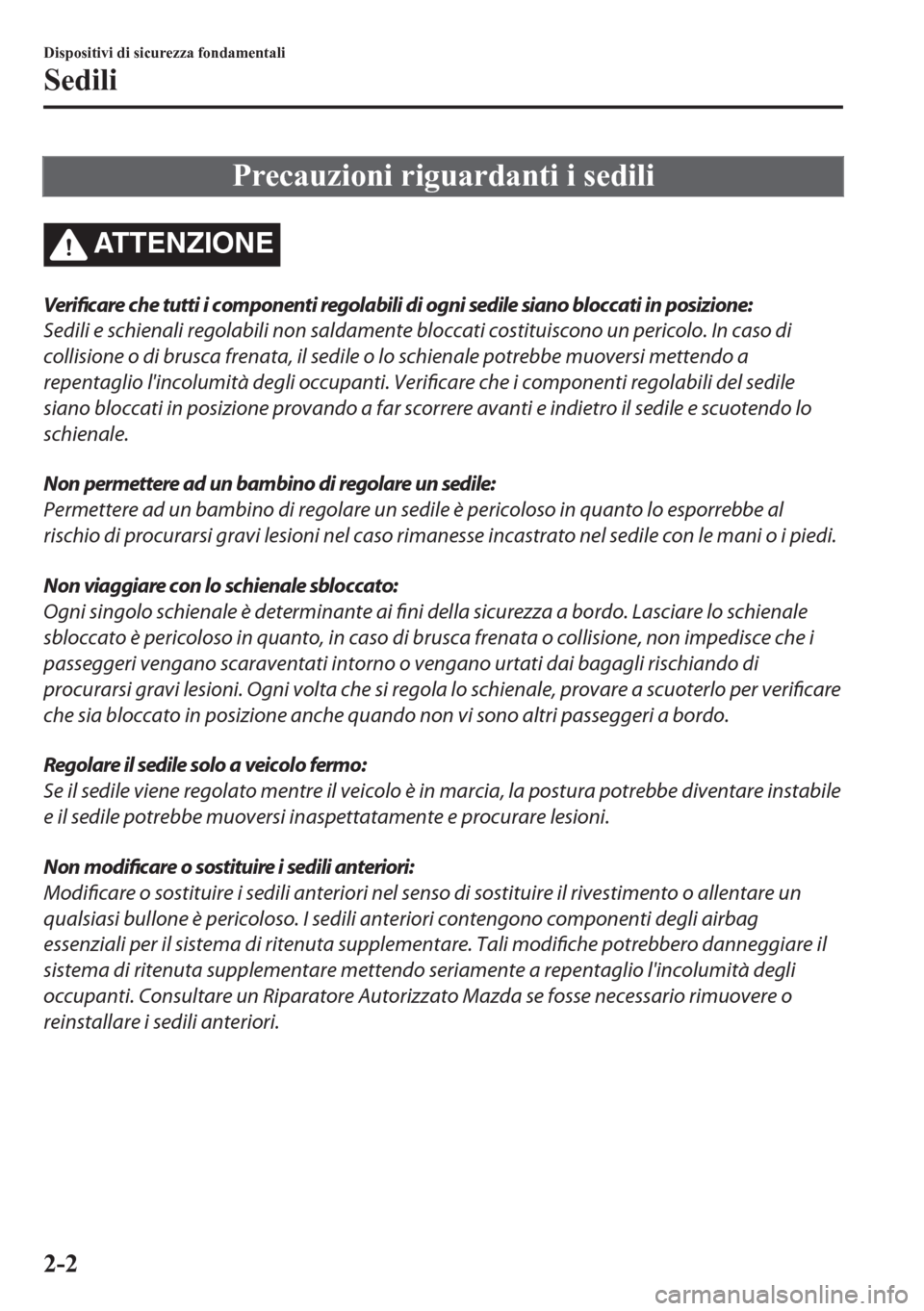

Precauzioni riguardanti i sedili
ATTENZIONE
Verificare che tutti i componenti regolabili di ogni sedile siano bloccati in posizione:
Sedili e schienali regolabili non saldamente bloccati costituiscono un pericolo. In caso di
collisione o di brusca frenata, il sedile o lo schienale potrebbe muoversi mettendo a
repentaglio l'incolumità degli occupanti. Verificare che i componenti regolabili del sedile
siano bloccati in posizione provando a far scorrere avanti e indietro il sedile e scuotendo lo
schienale.
Non permettere ad un bambino di regolare un sedile:
Permettere ad un bambino di regolare un sedile è pericoloso in quanto lo esporrebbe al
rischio di procurarsi gravi lesioni nel caso rimanesse incastrato nel sedile con le mani o i piedi.
Non viaggiare con lo schienale sbloccato:
Ogni singolo schienale è determinante ai fini della sicurezza a bordo. Lasciare lo schienale
sbloccato è pericoloso in quanto, in caso di brusca frenata o collisione, non impedisce che i
passeggeri vengano scaraventati intorno o vengano urtati dai bagagli rischiando di
procurarsi gravi lesioni. Ogni volta che si regola lo schienale, provare a scuoterlo per verificare
che sia bloccato in posizione anche quando non vi sono altri passeggeri a bordo.
Regolare il sedile solo a veicolo fermo:
Se il sedile viene regolato mentre il veicolo è in marcia, la postura potrebbe diventare instabile
e il sedile potrebbe muoversi inaspettatamente e procurare lesioni.
Non modificare o sostituire i sedili anteriori:
Modificare o sostituire i sedili anteriori nel senso di sostituire il rivestimento o allentare un
qualsiasi bullone è pericoloso. I sedili anteriori contengono componenti degli airbag
essenziali per il sistema di ritenuta supplementare. Tali modifiche potrebbero danneggiare il
sistema di ritenuta supplementare mettendo seriamente a repentaglio l'incolumità degli
occupanti. Consultare un Riparatore Autorizzato Mazda se fosse necessario rimuovere o
reinstallare i sedili anteriori.
Dispositivi di sicurezza fondamentali
Sedili
2-2
Page 23 of 867

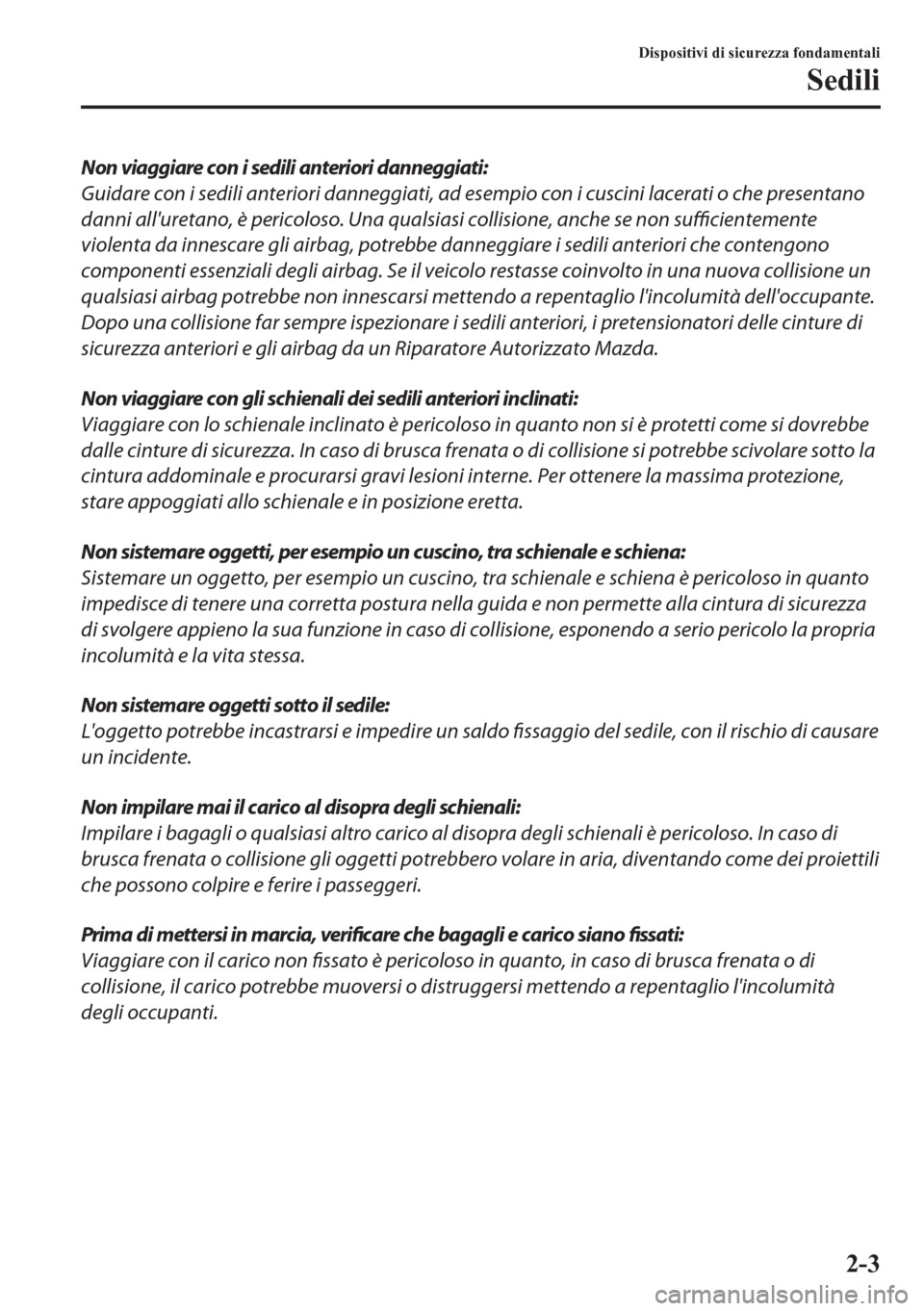

Non viaggiare con i sedili anteriori danneggiati:
Guidare con i sedili anteriori danneggiati, ad esempio con i cuscini lacerati o che presentano
danni all'uretano, è pericoloso. Una qualsiasi collisione, anche se non sufficientemente
violenta da innescare gli airbag, potrebbe danneggiare i sedili anteriori che contengono
componenti essenziali degli airbag. Se il veicolo restasse coinvolto in una nuova collisione un
qualsiasi airbag potrebbe non innescarsi mettendo a repentaglio l'incolumità dell'occupante.
Dopo una collisione far sempre ispezionare i sedili anteriori, i pretensionatori delle cinture di
sicurezza anteriori e gli airbag da un Riparatore Autorizzato Mazda.
Non viaggiare con gli schienali dei sedili anteriori inclinati:
Viaggiare con lo schienale inclinato è pericoloso in quanto non si è protetti come si dovrebbe
dalle cinture di sicurezza. In caso di brusca frenata o di collisione si potrebbe scivolare sotto la
cintura addominale e procurarsi gravi lesioni interne. Per ottenere la massima protezione,
stare appoggiati allo schienale e in posizione eretta.
Non sistemare oggetti, per esempio un cuscino, tra schienale e schiena:
Sistemare un oggetto, per esempio un cuscino, tra schienale e schiena è pericoloso in quanto
impedisce di tenere una corretta postura nella guida e non permette alla cintura di sicurezza
di svolgere appieno la sua funzione in caso di collisione, esponendo a serio pericolo la propria
incolumità e la vita stessa.
Non sistemare oggetti sotto il sedile:
L'oggetto potrebbe incastrarsi e impedire un saldo fissaggio del sedile, con il rischio di causare
un incidente.
Non impilare mai il carico al disopra degli schienali:
Impilare i bagagli o qualsiasi altro carico al disopra degli schienali è pericoloso. In caso di
brusca frenata o collisione gli oggetti potrebbero volare in aria, diventando come dei proiettili
che possono colpire e ferire i passeggeri.
Prima di mettersi in marcia, verificare che bagagli e carico siano fissati:
Viaggiare con il carico non fissato è pericoloso in quanto, in caso di brusca frenata o di
collisione, il carico potrebbe muoversi o distruggersi mettendo a repentaglio l'incolumità
degli occupanti.
Dispositivi di sicurezza fondamentali
Sedili
2-3
Page 24 of 867

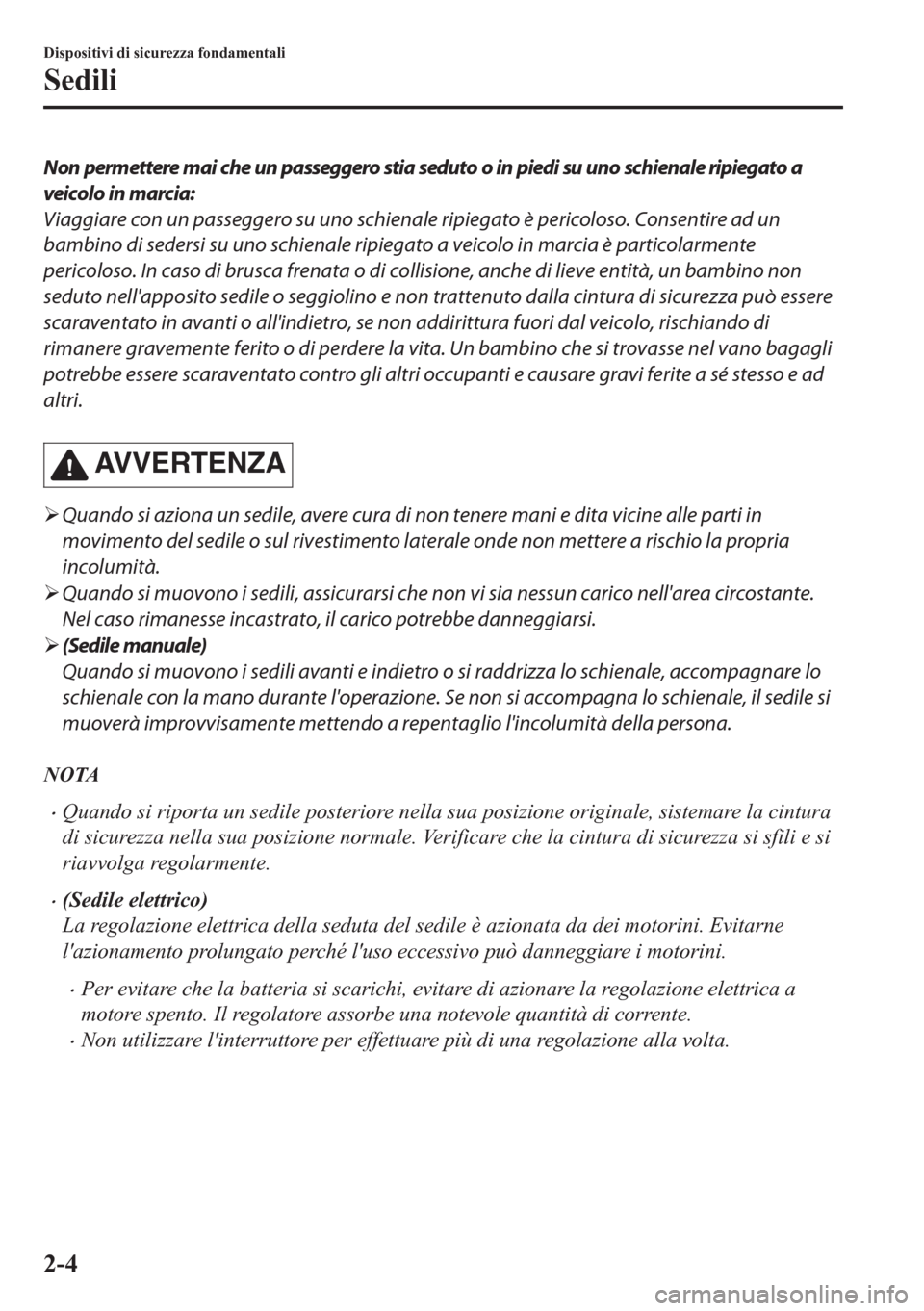

Non permettere mai che un passeggero stia seduto o in piedi su uno schienale ripiegato a
veicolo in marcia:
Viaggiare con un passeggero su uno schienale ripiegato è pericoloso. Consentire ad un
bambino di sedersi su uno schienale ripiegato a veicolo in marcia è particolarmente
pericoloso. In caso di brusca frenata o di collisione, anche di lieve entità, un bambino non
seduto nell'apposito sedile o seggiolino e non trattenuto dalla cintura di sicurezza può essere
scaraventato in avanti o all'indietro, se non addirittura fuori dal veicolo, rischiando di
rimanere gravemente ferito o di perdere la vita. Un bambino che si trovasse nel vano bagagli
potrebbe essere scaraventato contro gli altri occupanti e causare gravi ferite a sé stesso e ad
altri.
AVVERTENZA
¾Quando si aziona un sedile, avere cura di non tenere mani e dita vicine alle parti in
movimento del sedile o sul rivestimento laterale onde non mettere a rischio la propria
incolumità.
¾Quando si muovono i sedili, assicurarsi che non vi sia nessun carico nell'area circostante.
Nel caso rimanesse incastrato, il carico potrebbe danneggiarsi.
¾(Sedile manuale)
Quando si muovono i sedili avanti e indietro o si raddrizza lo schienale, accompagnare lo
schienale con la mano durante l'operazione. Se non si accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a repentaglio l'incolumità della persona.
NOTA
•Quando si riporta un sedile posteriore nella sua posizione originale, sistemare la cintura
di sicurezza nella sua posizione normale. Verificare che la cintura di sicurezza si sfili e si
riavvolga regolarmente.
•(Sedile elettrico)
La regolazione elettrica della seduta del sedile è azionata da dei motorini. Evitarne
l'azionamento prolungato perché l'uso eccessivo può danneggiare i motorini.
•Per evitare che la batteria si scarichi, evitare di azionare la regolazione elettrica a
motore spento. Il regolatore assorbe una notevole quantità di corrente.
•Non utilizzare l'interruttore per effettuare più di una regolazione alla volta.
Dispositivi di sicurezza fondamentali
Sedili
2-4
Page 25 of 867

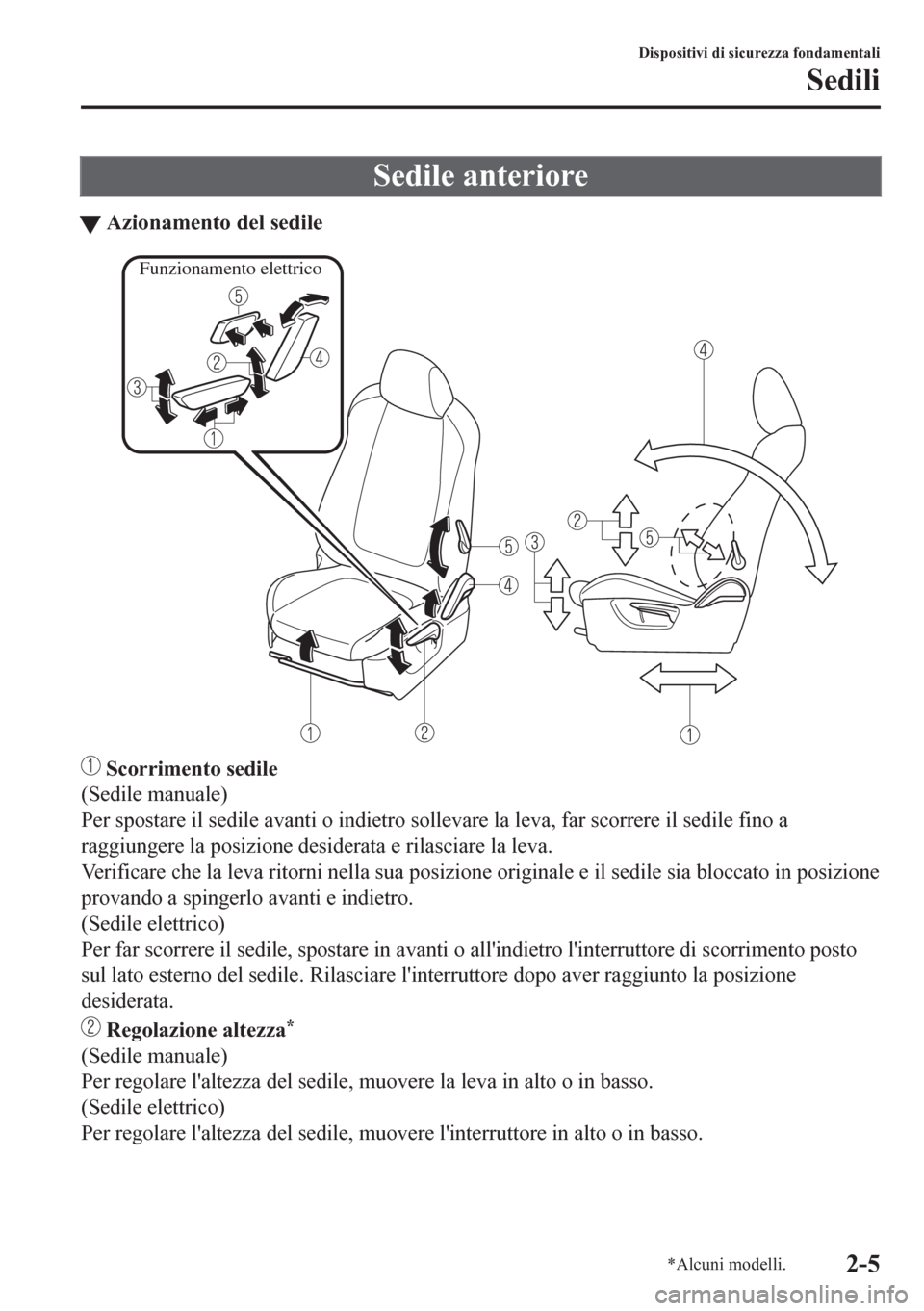

Sedile anteriore
tAzionamento del sedile
Funzionamento elettrico
Scorrimento sedile
(Sedile manuale)
Per spostare il sedile avanti o indietro sollevare la leva, far scorrere il sedile fino a
raggiungere la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e il sedile sia bloccato in posizione
provando a spingerlo avanti e indietro.
(Sedile elettrico)
Per far scorrere il sedile, spostare in avanti o all'indietro l'interruttore di scorrimento posto
sul lato esterno del sedile. Rilasciare l'interruttore dopo aver raggiunto la posizione
desiderata.
Regolazione altezza*
(Sedile manuale)
Per regolare l'altezza del sedile, muovere la leva in alto o in basso.
(Sedile elettrico)
Per regolare l'altezza del sedile, muovere l'interruttore in alto o in basso.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-5
Page 26 of 867

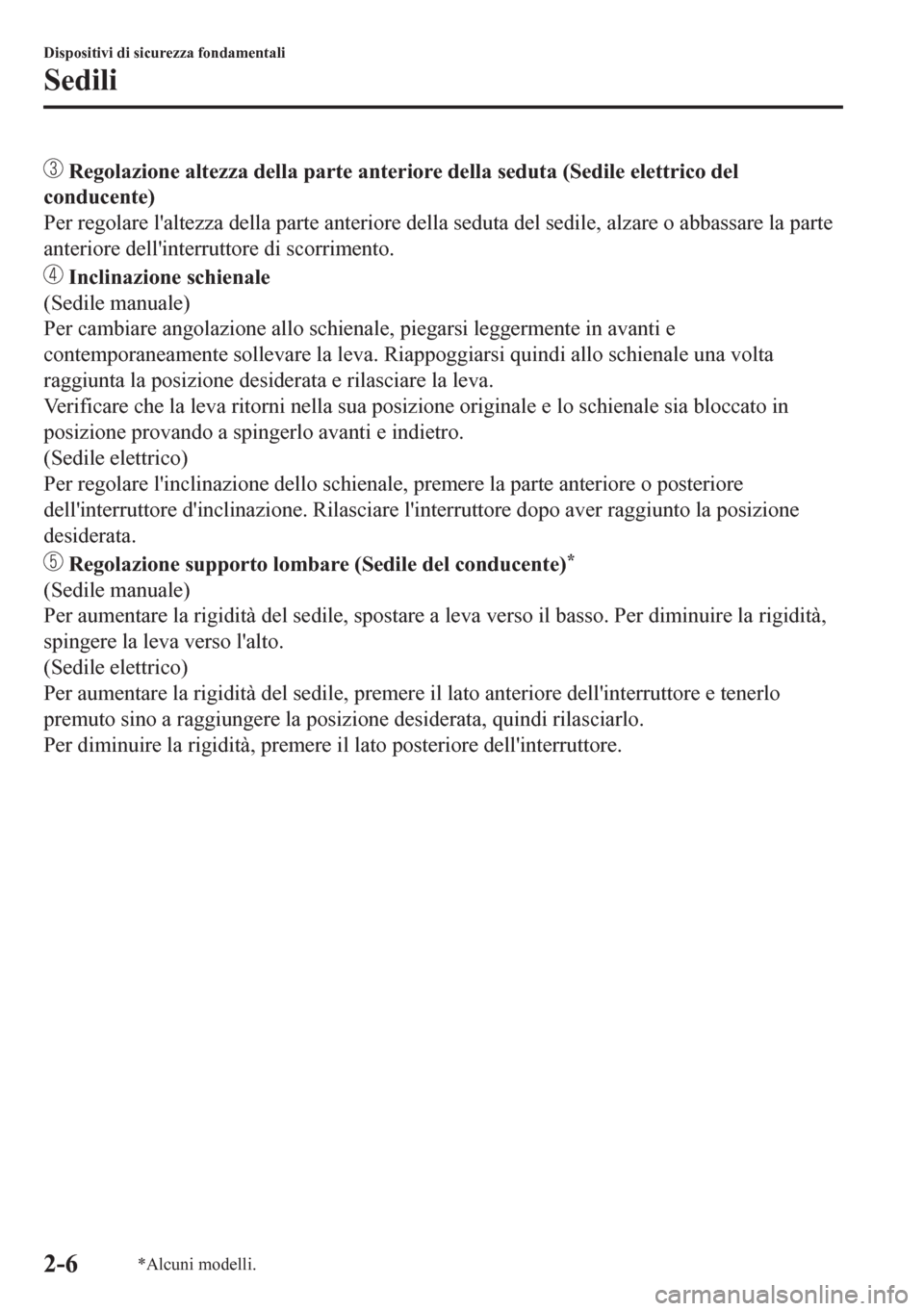

Regolazione altezza della parte anteriore della seduta (Sedile elettrico del
conducente)
Per regolare l'altezza della parte anteriore della seduta del sedile, alzare o abbassare la parte
anteriore dell'interruttore di scorrimento.
Inclinazione schienale
(Sedile manuale)
Per cambiare angolazione allo schienale, piegarsi leggermente in avanti e
contemporaneamente sollevare la leva. Riappoggiarsi quindi allo schienale una volta
raggiunta la posizione desiderata e rilasciare la leva.
Verificare che la leva ritorni nella sua posizione originale e lo schienale sia bloccato in
posizione provando a spingerlo avanti e indietro.
(Sedile elettrico)
Per regolare l'inclinazione dello schienale, premere la parte anteriore o posteriore
dell'interruttore d'inclinazione. Rilasciare l'interruttore dopo aver raggiunto la posizione
desiderata.
Regolazione supporto lombare (Sedile del conducente)*
(Sedile manuale)
Per aumentare la rigidità del sedile, spostare a leva verso il basso. Per diminuire la rigidità,
spingere la leva verso l'alto.
(Sedile elettrico)
Per aumentare la rigidità del sedile, premere il lato anteriore dell'interruttore e tenerlo
premuto sino a raggiungere la posizione desiderata, quindi rilasciarlo.
Per diminuire la rigidità, premere il lato posteriore dell'interruttore.
Dispositivi di sicurezza fondamentali
Sedili
2-6*Alcuni modelli.
Page 27 of 867

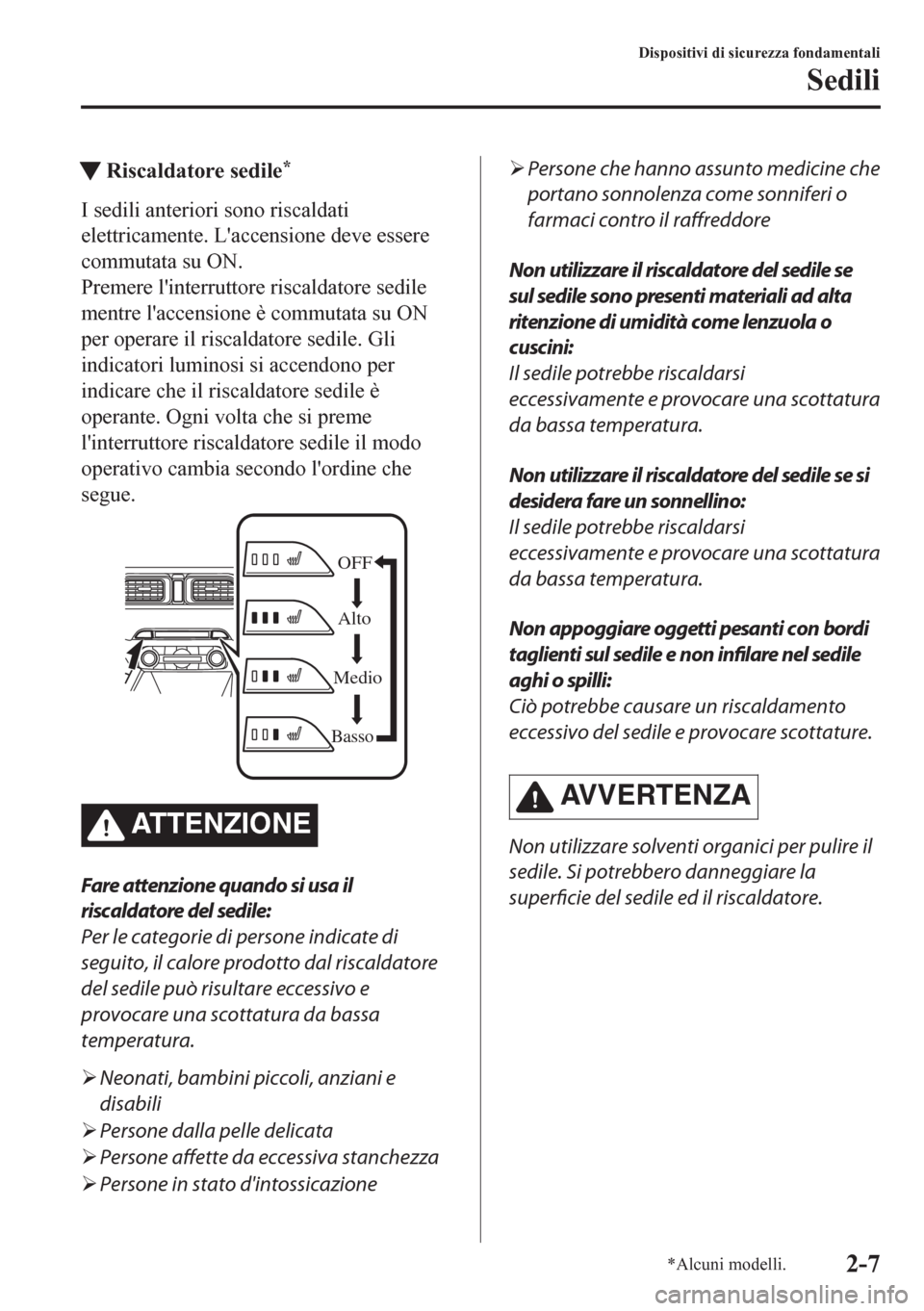

tRiscaldatore sedile*
I sedili anteriori sono riscaldati
elettricamente. L'accensione deve essere
commutata su ON.
Premere l'interruttore riscaldatore sedile
mentre l'accensione è commutata su ON
per operare il riscaldatore sedile. Gli
indicatori luminosi si accendono per
indicare che il riscaldatore sedile è
operante. Ogni volta che si preme
l'interruttore riscaldatore sedile il modo
operativo cambia secondo l'ordine che
segue.
OFF
Alto
Medio
Basso
ATTENZIONE
Fare attenzione quando si usa il
riscaldatore del sedile:
Per le categorie di persone indicate di
seguito, il calore prodotto dal riscaldatore
del sedile può risultare eccessivo e
provocare una scottatura da bassa
temperatura.
¾Neonati, bambini piccoli, anziani e
disabili
¾Persone dalla pelle delicata
¾Persone affette da eccessiva stanchezza
¾Persone in stato d'intossicazione
¾Persone che hanno assunto medicine che
portano sonnolenza come sonniferi o
farmaci contro il raffreddore
Non utilizzare il riscaldatore del sedile se
sul sedile sono presenti materiali ad alta
ritenzione di umidità come lenzuola o
cuscini:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non utilizzare il riscaldatore del sedile se si
desidera fare un sonnellino:
Il sedile potrebbe riscaldarsi
eccessivamente e provocare una scottatura
da bassa temperatura.
Non appoggiare oggetti pesanti con bordi
taglienti sul sedile e non infilare nel sedile
aghi o spilli:
Ciò potrebbe causare un riscaldamento
eccessivo del sedile e provocare scottature.
AV V E R T E N Z A
Non utilizzare solventi organici per pulire il
sedile. Si potrebbero danneggiare la
superficie del sedile ed il riscaldatore.
Dispositivi di sicurezza fondamentali
Sedili
*Alcuni modelli.2-7
Page 28 of 867
NOTA
•Se l'accensione viene commutata su
OFF mentre il riscaldatore sedile è in
funzione (Alta, Media o Bassa) e quindi
viene nuovamente commutata su ON, il
riscaldatore sedile verrà
automaticamente regolato sulla
temperatura impostata prima che
venisse tolta l'accensione. Inoltre,
l'operazione del riscaldatore sedile si
arresta automaticamente dopo che i
riscaldatori sedili sono rimasti in
funzione per 90 minuti circa.
•Utilizzare il riscaldatore del sedile a
motore acceso. Lasciare a lungo acceso
il riscaldatore sedile a motore spento
può causare lo scaricamento della
batteria.
tMemorizzazione posizione di guida*
La posizione di guida desiderata può
essere richiamata dopo aver programmato
la posizione stessa.
Si possono programmare le posizioni di
guida seguenti.
•Posizione del sedile del conducente
(scorrimento sedile, regolazione altezza,
parte anteriore della seduta, inclinazione
schienale)
Vedi Azionamento del sedile a pagina
2-5.
•Active Driving Display (posizione del
display, livello di luminosità,
informazioni visualizzate)
Vedi Active Driving Display a pagina
4-44.
AVVERTENZA
Non tenere le dita o le mani nei pressi della
seduta quando è operativa la funzione
memoria sedile. Quando è operativa la
funzione memoria sedile, il sedile si muove
automaticamente per cui dita o mani
potrebbero rimanere impigliate nel sedile e
riportare lesioni.
Pulsante SET
1
2
La posizione di guida può essere
programmata o richiamata usando i
pulsanti sul lato del sedile o la chiave.
NOTA
•La regolazione del supporto lombare
non può essere programmata.
•La posizione di guida può essere
programmata usando i pulsanti sul lato
del sedile e la chiave per l'utilizzo del
veicolo.
•Se il veicolo è stato sottoposto ad
interventi manutentivi per cui i cavi
della batteria sono stati scollegati, le
posizioni del sedile programmate
saranno state cancellate.
Riprogrammare le posizioni del sedile.
Dispositivi di sicurezza fondamentali
Sedili
2-8*Alcuni modelli.
Page 29 of 867

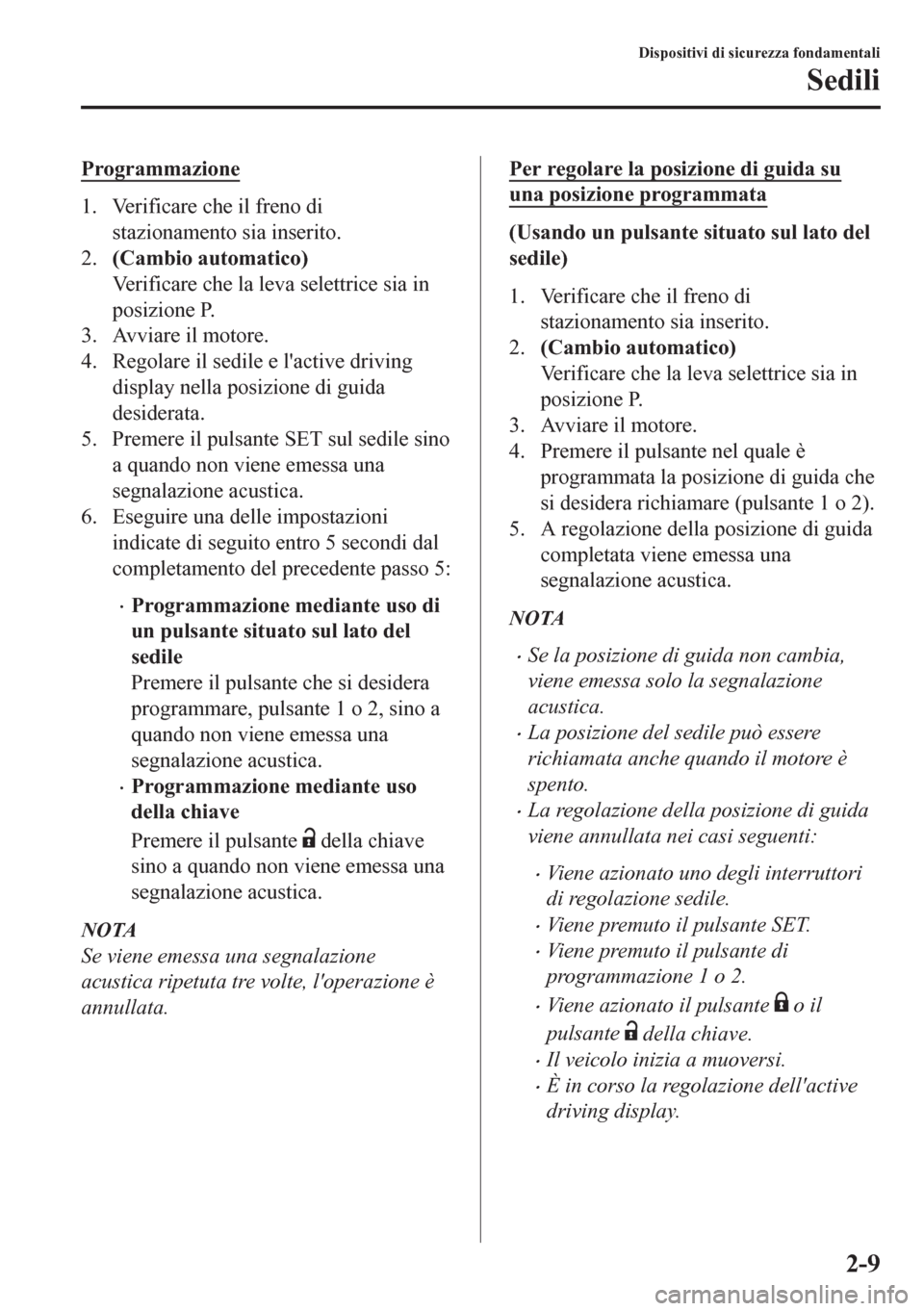

Programmazione
1. Verificare che il freno di
stazionamento sia inserito.
2.(Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
3. Avviare il motore.
4. Regolare il sedile e l'active driving
display nella posizione di guida
desiderata.
5. Premere il pulsante SET sul sedile sino
a quando non viene emessa una
segnalazione acustica.
6. Eseguire una delle impostazioni
indicate di seguito entro 5 secondi dal
completamento del precedente passo 5:
•Programmazione mediante uso di
un pulsante situato sul lato del
sedile
Premere il pulsante che si desidera
programmare, pulsante 1 o 2, sino a
quando non viene emessa una
segnalazione acustica.
•Programmazione mediante uso
della chiave
Premere il pulsante
della chiave
sino a quando non viene emessa una
segnalazione acustica.
NOTA
Se viene emessa una segnalazione
acustica ripetuta tre volte, l'operazione è
annullata.
Per regolare la posizione di guida su
una posizione programmata
(Usando un pulsante situato sul lato del
sedile)
1. Verificare che il freno di
stazionamento sia inserito.
2.(Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
3. Avviare il motore.
4. Premere il pulsante nel quale è
programmata la posizione di guida che
si desidera richiamare (pulsante 1 o 2).
5. A regolazione della posizione di guida
completata viene emessa una
segnalazione acustica.
NOTA
•Se la posizione di guida non cambia,
viene emessa solo la segnalazione
acustica.
•La posizione del sedile può essere
richiamata anche quando il motore è
spento.
•La regolazione della posizione di guida
viene annullata nei casi seguenti:
•Viene azionato uno degli interruttori
di regolazione sedile.
•Viene premuto il pulsante SET.
•Viene premuto il pulsante di
programmazione 1 o 2.
•Viene azionato il pulsante o il
pulsante
della chiave.
•Il veicolo inizia a muoversi.
•È in corso la regolazione dell'active
driving display.
Dispositivi di sicurezza fondamentali
Sedili
2-9
Page 30 of 867

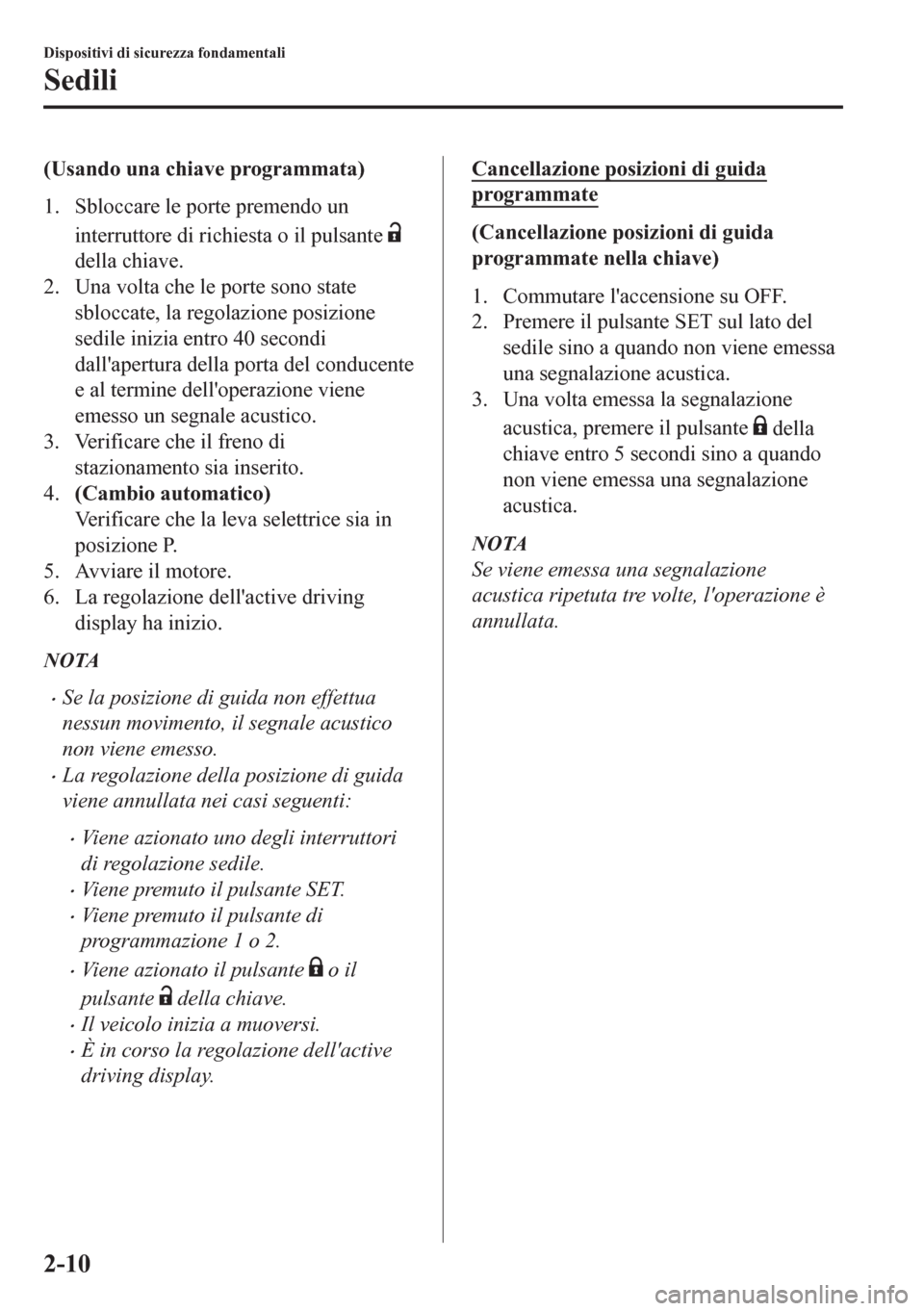

(Usando una chiave programmata)
1. Sbloccare le porte premendo un
interruttore di richiesta o il pulsante
della chiave.
2. Una volta che le porte sono state
sbloccate, la regolazione posizione
sedile inizia entro 40 secondi
dall'apertura della porta del conducente
e al termine dell'operazione viene
emesso un segnale acustico.
3. Verificare che il freno di
stazionamento sia inserito.
4.(Cambio automatico)
Verificare che la leva selettrice sia in
posizione P.
5. Avviare il motore.
6. La regolazione dell'active driving
display ha inizio.
NOTA
•Se la posizione di guida non effettua
nessun movimento, il segnale acustico
non viene emesso.
•La regolazione della posizione di guida
viene annullata nei casi seguenti:
•Viene azionato uno degli interruttori
di regolazione sedile.
•Viene premuto il pulsante SET.
•Viene premuto il pulsante di
programmazione 1 o 2.
•Viene azionato il pulsante o il
pulsante
della chiave.
•Il veicolo inizia a muoversi.
•È in corso la regolazione dell'active
driving display.
Cancellazione posizioni di guida
programmate
(Cancellazione posizioni di guida
programmate nella chiave)
1. Commutare l'accensione su OFF.
2. Premere il pulsante SET sul lato del
sedile sino a quando non viene emessa
una segnalazione acustica.
3. Una volta emessa la segnalazione
acustica, premere il pulsante
della
chiave entro 5 secondi sino a quando
non viene emessa una segnalazione
acustica.
NOTA
Se viene emessa una segnalazione
acustica ripetuta tre volte, l'operazione è
annullata.
Dispositivi di sicurezza fondamentali
Sedili
2-10
