MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

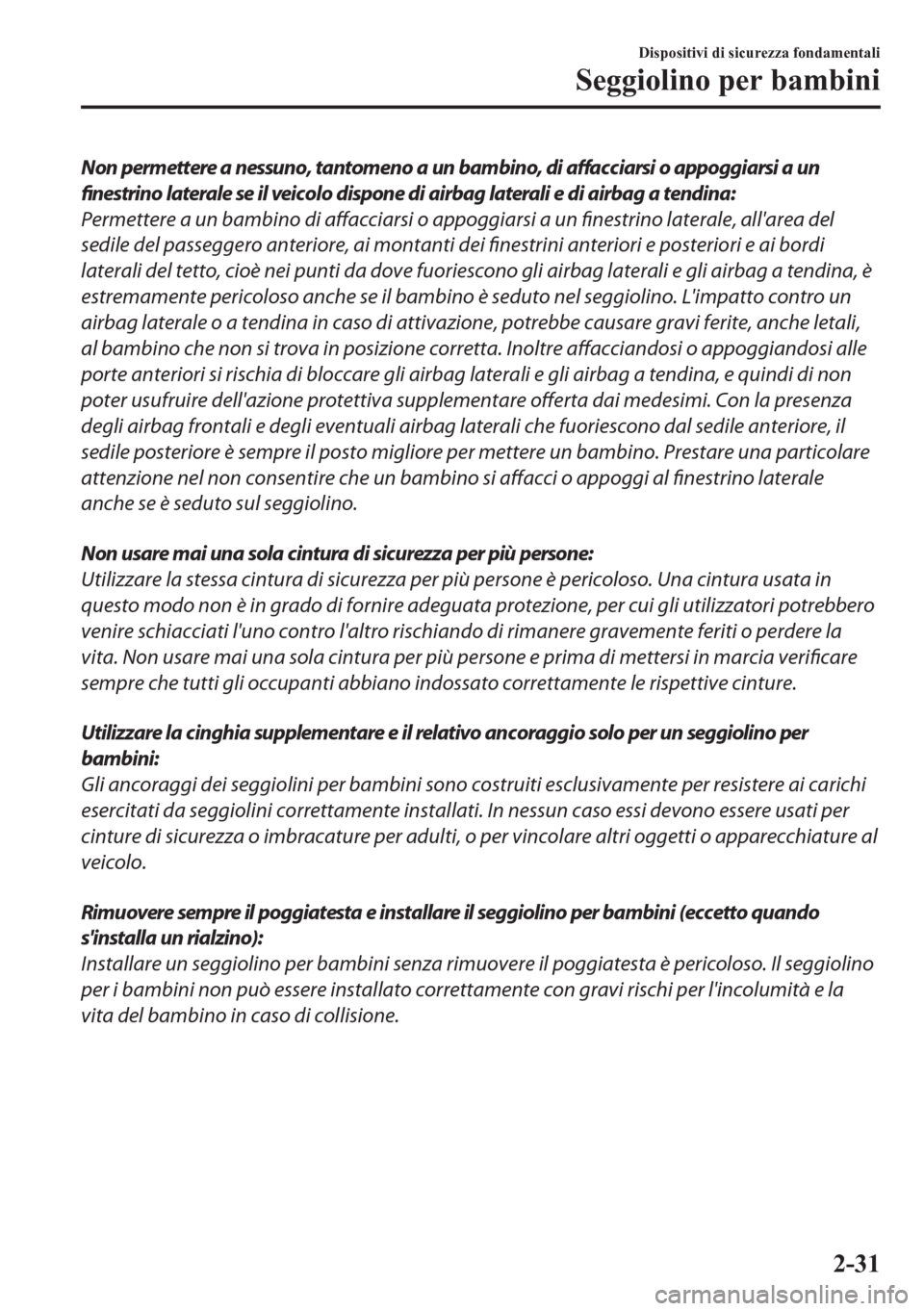

Non permettere a nessuno, tantomeno a un bambino, di affacciarsi o appoggiarsi a un
finestrino laterale se il veicolo dispone di airbag laterali e di airbag a tendina:
Permettere a un bambino di affacciarsi o appoggiarsi a un finestrino laterale, all'area del
sedile del passeggero anteriore, ai montanti dei finestrini anteriori e posteriori e ai bordi
laterali del tetto, cioè nei punti da dove fuoriescono gli airbag laterali e gli airbag a tendina, è
estremamente pericoloso anche se il bambino è seduto nel seggiolino. L'impatto contro un
airbag laterale o a tendina in caso di attivazione, potrebbe causare gravi ferite, anche letali,
al bambino che non si trova in posizione corretta. Inoltre affacciandosi o appoggiandosi alle
porte anteriori si rischia di bloccare gli airbag laterali e gli airbag a tendina, e quindi di non
poter usufruire dell'azione protettiva supplementare offerta dai medesimi. Con la presenza
degli airbag frontali e degli eventuali airbag laterali che fuoriescono dal sedile anteriore, il
sedile posteriore è sempre il posto migliore per mettere un bambino. Prestare una particolare
attenzione nel non consentire che un bambino si affacci o appoggi al finestrino laterale
anche se è seduto sul seggiolino.
Non usare mai una sola cintura di sicurezza per più persone:
Utilizzare la stessa cintura di sicurezza per più persone è pericoloso. Una cintura usata in
questo modo non è in grado di fornire adeguata protezione, per cui gli utilizzatori potrebbero
venire schiacciati l'uno contro l'altro rischiando di rimanere gravemente feriti o perdere la
vita. Non usare mai una sola cintura per più persone e prima di mettersi in marcia verificare
sempre che tutti gli occupanti abbiano indossato correttamente le rispettive cinture.
Utilizzare la cinghia supplementare e il relativo ancoraggio solo per un seggiolino per
bambini:
Gli ancoraggi dei seggiolini per bambini sono costruiti esclusivamente per resistere ai carichi
esercitati da seggiolini correttamente installati. In nessun caso essi devono essere usati per
cinture di sicurezza o imbracature per adulti, o per vincolare altri oggetti o apparecchiature al
veicolo.
Rimuovere sempre il poggiatesta e installare il seggiolino per bambini (eccetto quando
s'installa un rialzino):
Installare un seggiolino per bambini senza rimuovere il poggiatesta è pericoloso. Il seggiolino
per i bambini non può essere installato correttamente con gravi rischi per l'incolumità e la
vita del bambino in caso di collisione.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31

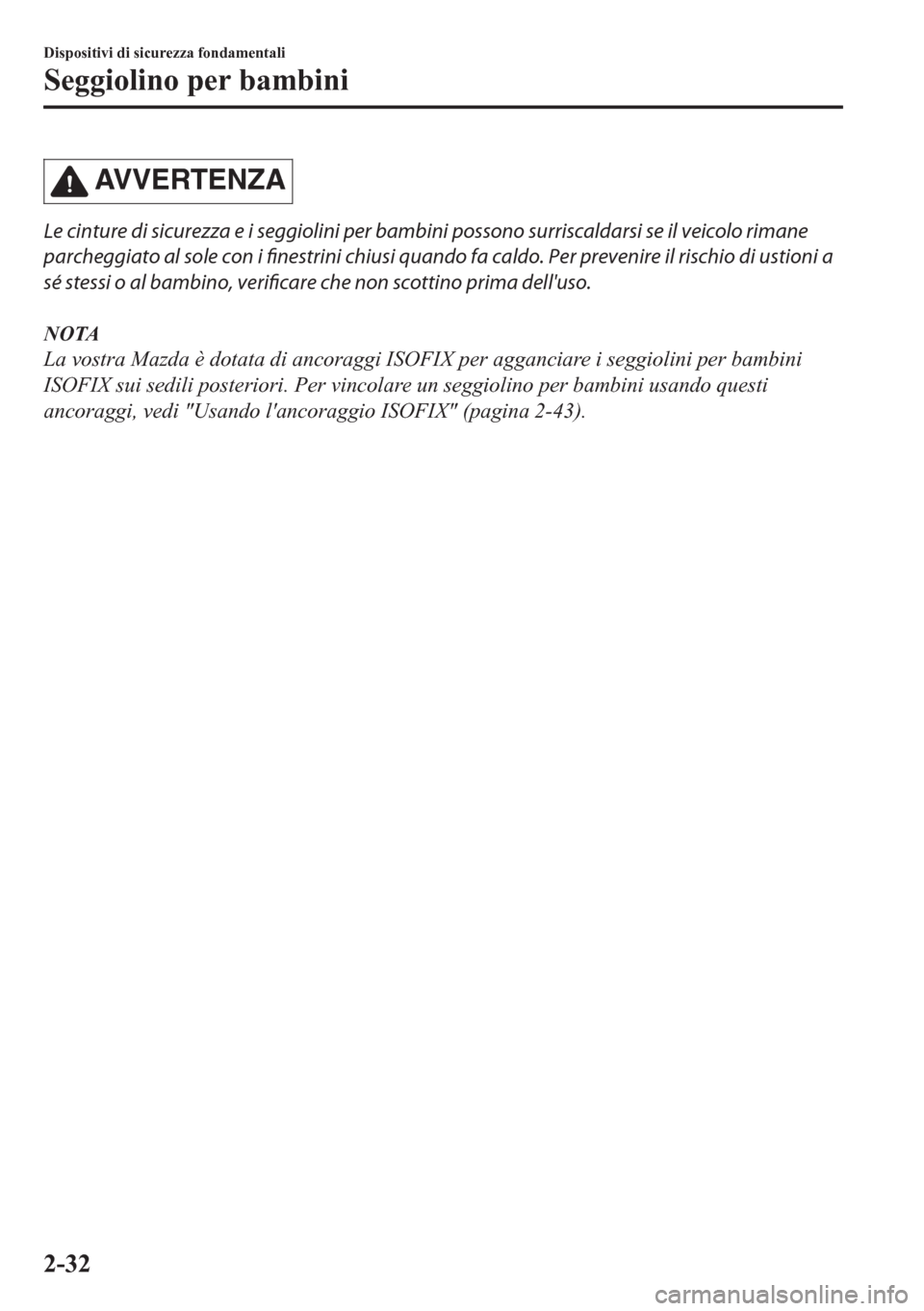

AVVERTENZA
Le cinture di sicurezza e i seggiolini per bambini possono surriscaldarsi se il veicolo rimane
parcheggiato al sole con i finestrini chiusi quando fa caldo. Per prevenire il rischio di ustioni a
sé stessi o al bambino, verificare che non scottino prima dell'uso.
NOTA
La vostra Mazda è dotata di ancoraggi ISOFIX per agganciare i seggiolini per bambini
ISOFIX sui sedili posteriori. Per vincolare un seggiolino per bambini usando questi
ancoraggi, vedi "Usando l'ancoraggio ISOFIX" (pagina 2-43).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32

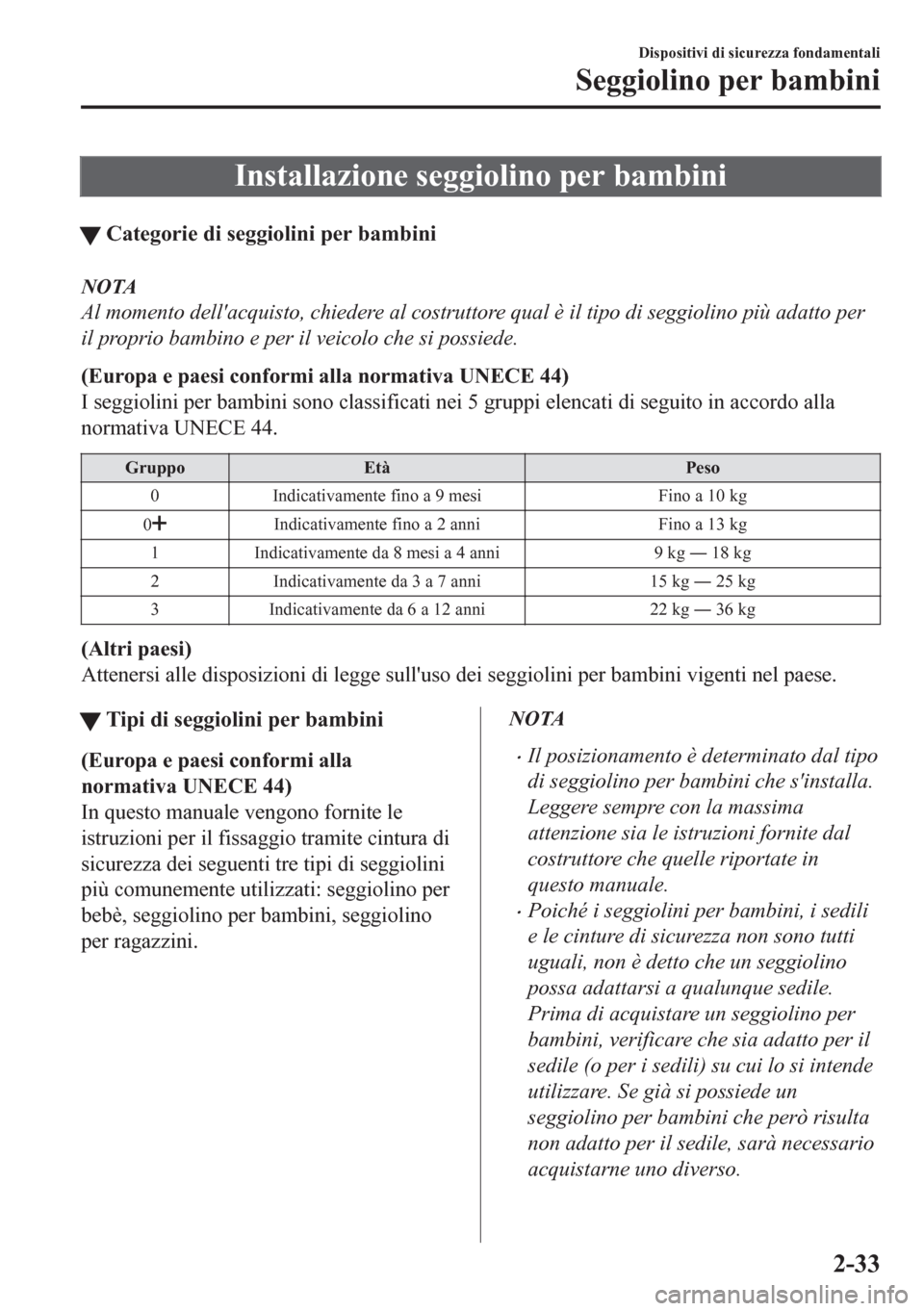

Installazione seggiolino per bambini
tCategorie di seggiolini per bambini
NOTA
Al momento dell'acquisto, chiedere al costruttore qual è il tipo di seggiolino più adatto per
il proprio bambino e per il veicolo che si possiede.
(Europa e paesi conformi alla normativa UNECE 44)
I seggiolini per bambini sono classificati nei 5 gruppi elencati di seguito in accordo alla
normativa UNECE 44.
Gruppo Età Peso
0 Indicativamente fino a 9 mesi Fino a 10 kg
0
Indicativamente fino a 2 anni Fino a 13 kg
1 Indicativamente da 8 mesi a 4 anni 9 kg Š 18 kg
2 Indicativamente da 3 a 7 anni 15 kg Š 25 kg
3 Indicativamente da 6 a 12 anni 22 kg Š 36 kg
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso dei seggiolini per bambini vigenti nel paese.
tTipi di seggiolini per bambini
(Europa e paesi conformi alla
normativa UNECE 44)
In questo manuale vengono fornite le
istruzioni per il fissaggio tramite cintura di
sicurezza dei seguenti tre tipi di seggiolini
più comunemente utilizzati: seggiolino per
bebè, seggiolino per bambini, seggiolino
per ragazzini.
NOTA
•Il posizionamento è determinato dal tipo
di seggiolino per bambini che s'installa.
Leggere sempre con la massima
attenzione sia le istruzioni fornite dal
costruttore che quelle riportate in
questo manuale.
•Poiché i seggiolini per bambini, i sedili
e le cinture di sicurezza non sono tutti
uguali, non è detto che un seggiolino
possa adattarsi a qualunque sedile.
Prima di acquistare un seggiolino per
bambini, verificare che sia adatto per il
sedile (o per i sedili) su cui lo si intende
utilizzare. Se già si possiede un
seggiolino per bambini che però risulta
non adatto per il sedile, sarà necessario
acquistarne uno diverso.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-33

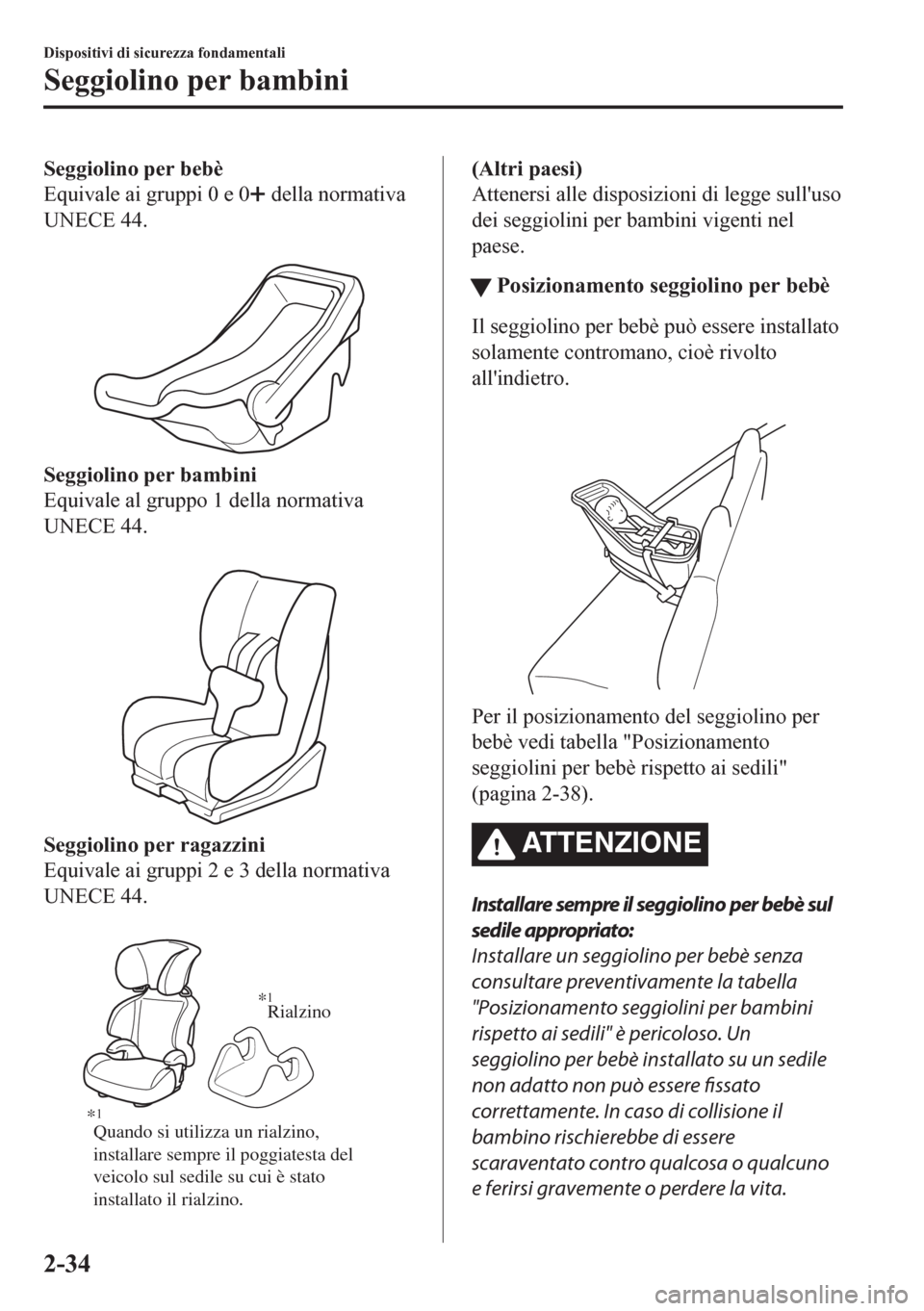

Seggiolino per bebè
Equivale ai gruppi 0 e 0
della normativa
UNECE 44.

Seggiolino per bambini
Equivale al gruppo 1 della normativa
UNECE 44.

Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 della normativa
UNECE 44.

Quando si utilizza un rialzino,
installare sempre il poggiatesta del
veicolo sul sedile su cui è stato
installato il rialzino.Rialzino *
1
*1
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso
dei seggiolini per bambini vigenti nel
paese.
ttPosizionamento seggiolino per bebè
Il seggiolino per bebè può essere installato
solamente contromano, cioè rivolto
all'indietro.

Per il posizionamento del seggiolino per
bebè vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-38).
ATTENZIONE
Installare sempre il seggiolino per bebè sul
sedile appropriato:
Installare un seggiolino per bebè senza
consultare preventivamente la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per bebè installato su un sedile
non adatto non può essere
fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-34

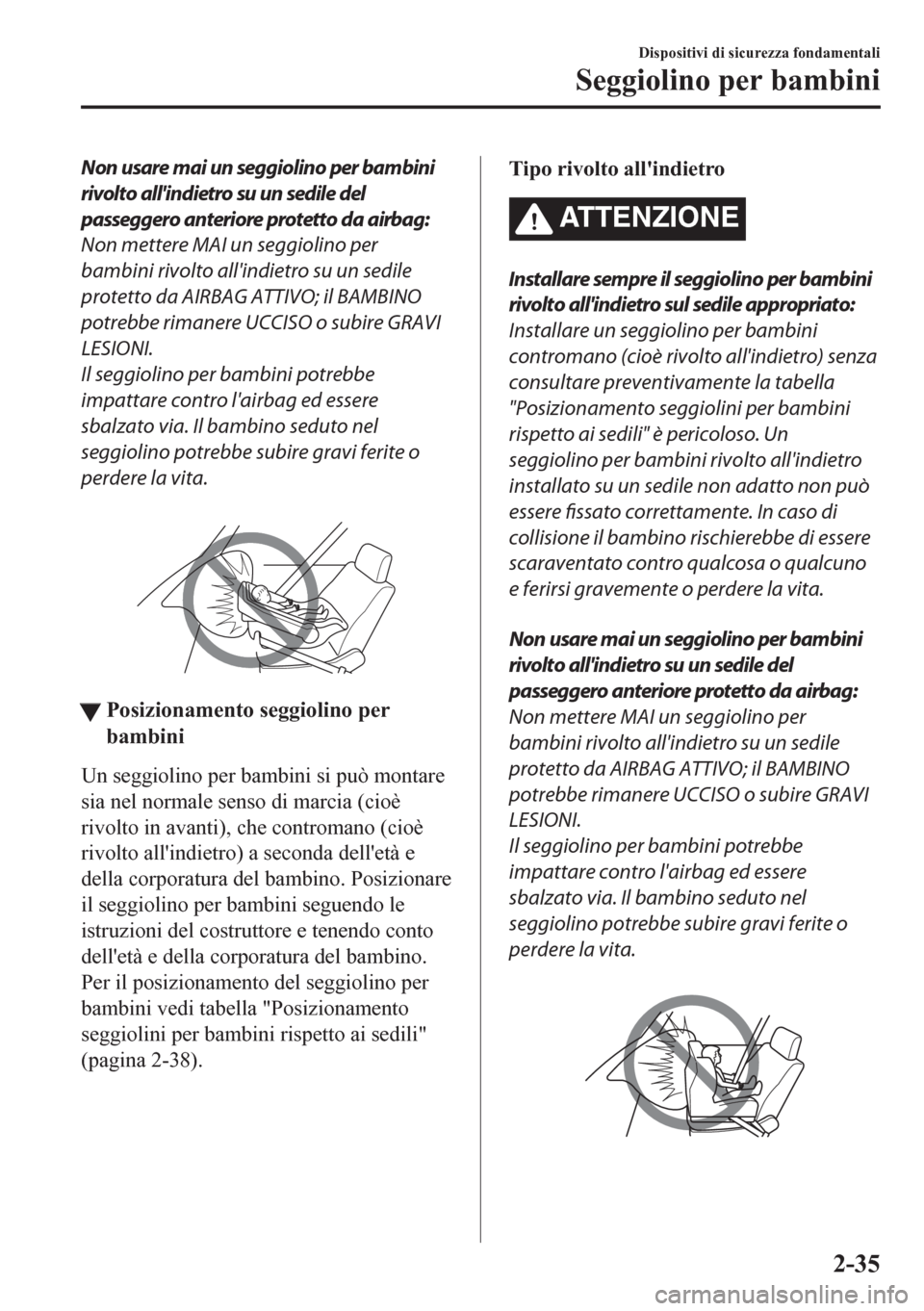

Non usare mai un seggiolino per bambini
rivolto all'indietro su un sedile del
passeggero anteriore protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all'indietro su un sedile
protetto da AIRBAG ATTIVO; il BAMBINO
potrebbe rimanere UCCISO o subire GRAVI
LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite o
perdere la vita.

ttPosizionamento seggiolino per
bambini
Un seggiolino per bambini si può montare
sia nel normale senso di marcia (cioè
rivolto in avanti), che contromano (cioè
rivolto all'indietro) a seconda dell'età e
della corporatura del bambino. Posizionare
il seggiolino per bambini seguendo le
istruzioni del costruttore e tenendo conto
dell'età e della corporatura del bambino.
Per il posizionamento del seggiolino per
bambini vedi tabella "Posizionamento
seggiolini per bambini rispetto ai sedili"
(pagina 2-38).

Tipo rivolto all'indietro
ATTENZIONE
Installare sempre il seggiolino per bambini
rivolto all'indietro sul sedile appropriato:
Installare un seggiolino per bambini
contromano (cioè rivolto all'indietro) senza
consultare preventivamente la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per bambini rivolto all'indietro
installato su un sedile non adatto non può
essere fissato correttamente. In caso di
collisione il bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Non usare mai un seggiolino per bambini
rivolto all'indietro su un sedile del
passeggero anteriore protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all'indietro su un sedile
protetto da AIRBAG ATTIVO; il BAMBINO
potrebbe rimanere UCCISO o subire GRAVI
LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite o
perdere la vita.


Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-35

Tipo rivolto in avanti
ATTENZIONE
Non installare mai un seggiolino per
bambini rivolto in avanti su un sedile non
appropriato:
Installare un seggiolino per bambini nel
senso di marcia (cioè rivolto in avanti)
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è pericoloso. Un
seggiolino per bambini rivolto in avanti
installato su un sedile non adatto non può
essere fissato correttamente. In caso di
collisione il bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Non installare un seggiolino per bambini
rivolto in avanti sul sedile del passeggero
anteriore a meno che non sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi lesioni,
anche letali, al bambino. Se proprio non si
può evitare d'installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore, spostare il sedile il
più indietro possibile e regolare la seduta
(seduta con altezza regolabile) nella
posizione più alta in modo da fissare
saldamente la cintura di sicurezza che fissa
il seggiolino per bambini.
ttPosizionamento seggiolino per
ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso di
marcia, cioè rivolto in avanti.
Noi consigliamo l’uso del seggiolino per
ragazzini con schienale in modo da
consentire una semplice regolazione della
posizione della bandoliera della cintura e
fornire al bambino la massima protezione.

Per il posizionamento del seggiolino per
ragazzini vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-38).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-36

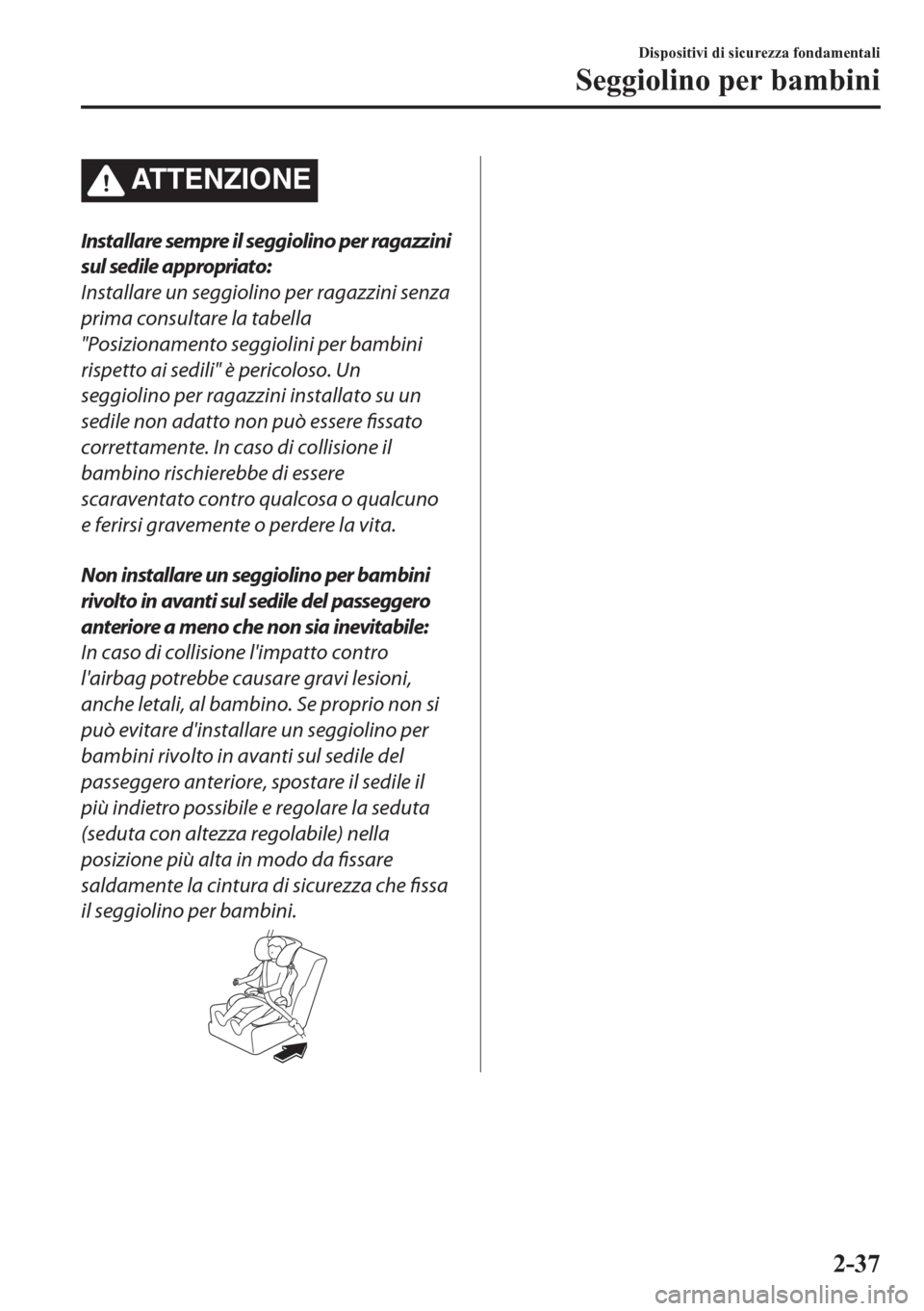

ATTENZIONE
Installare sempre il seggiolino per ragazzini
sul sedile appropriato:
Installare un seggiolino per ragazzini senza
prima consultare la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per ragazzini installato su un
sedile non adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Non installare un seggiolino per bambini
rivolto in avanti sul sedile del passeggero
anteriore a meno che non sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi lesioni,
anche letali, al bambino. Se proprio non si
può evitare d'installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore, spostare il sedile il
più indietro possibile e regolare la seduta
(seduta con altezza regolabile) nella
posizione più alta in modo da fissare
saldamente la cintura di sicurezza che fissa
il seggiolino per bambini.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-37

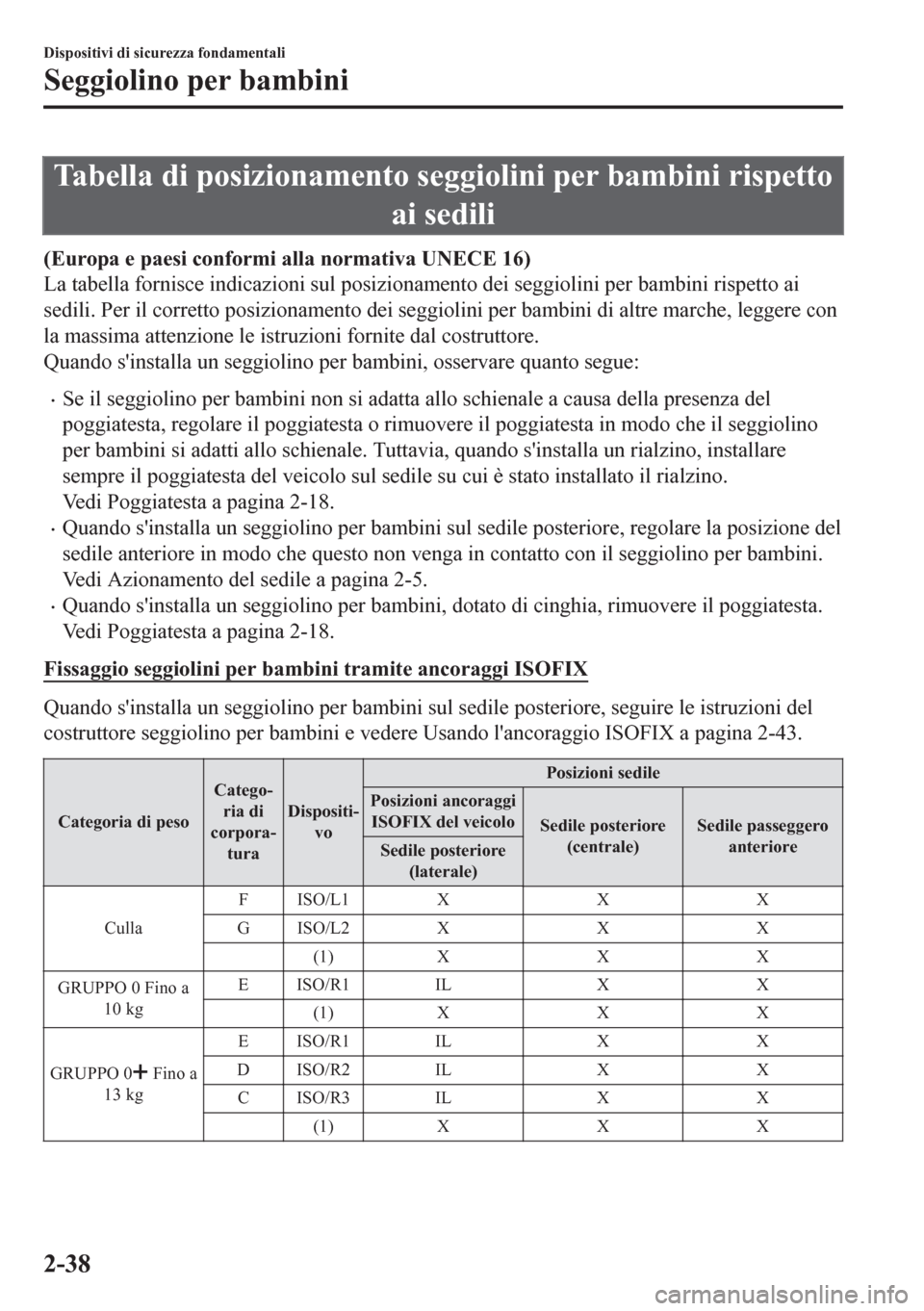

Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
(Europa e paesi conformi alla normativa UNECE 16)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con
la massima attenzione le istruzioni fornite dal costruttore.
Quando s'installa un seggiolino per bambini, osservare quanto segue:
•Se il seggiolino per bambini non si adatta allo schienale a causa della presenza del
poggiatesta, regolare il poggiatesta o rimuovere il poggiatesta in modo che il seggiolino
per bambini si adatti allo schienale. Tuttavia, quando s'installa un rialzino, installare
sempre il poggiatesta del veicolo sul sedile su cui è stato installato il rialzino.
Vedi Poggiatesta a pagina 2-18.
•Quando s'installa un seggiolino per bambini sul sedile posteriore, regolare la posizione del
sedile anteriore in modo che questo non venga in contatto con il seggiolino per bambini.
Vedi Azionamento del sedile a pagina 2-5.
•Quando s'installa un seggiolino per bambini, dotato di cinghia, rimuovere il poggiatesta.
Vedi Poggiatesta a pagina 2-18.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
Quando s'installa un seggiolino per bambini sul sedile posteriore, seguire le istruzioni del
costruttore seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina 2-43.
Categoria di pesoCatego-
ria di
corpora-
turaDispositi-
voPosizioni sedile
Posizioni ancoraggi
ISOFIX del veicolo
Sedile posteriore
(centrale)Sedile passeggero
anteriore
Sedile posteriore
(laterale)
CullaFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPPO 0 Fino a
10 kgEISO/R1 IL X X
(1) X X X
GRUPPO 0
Fino a
13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-38

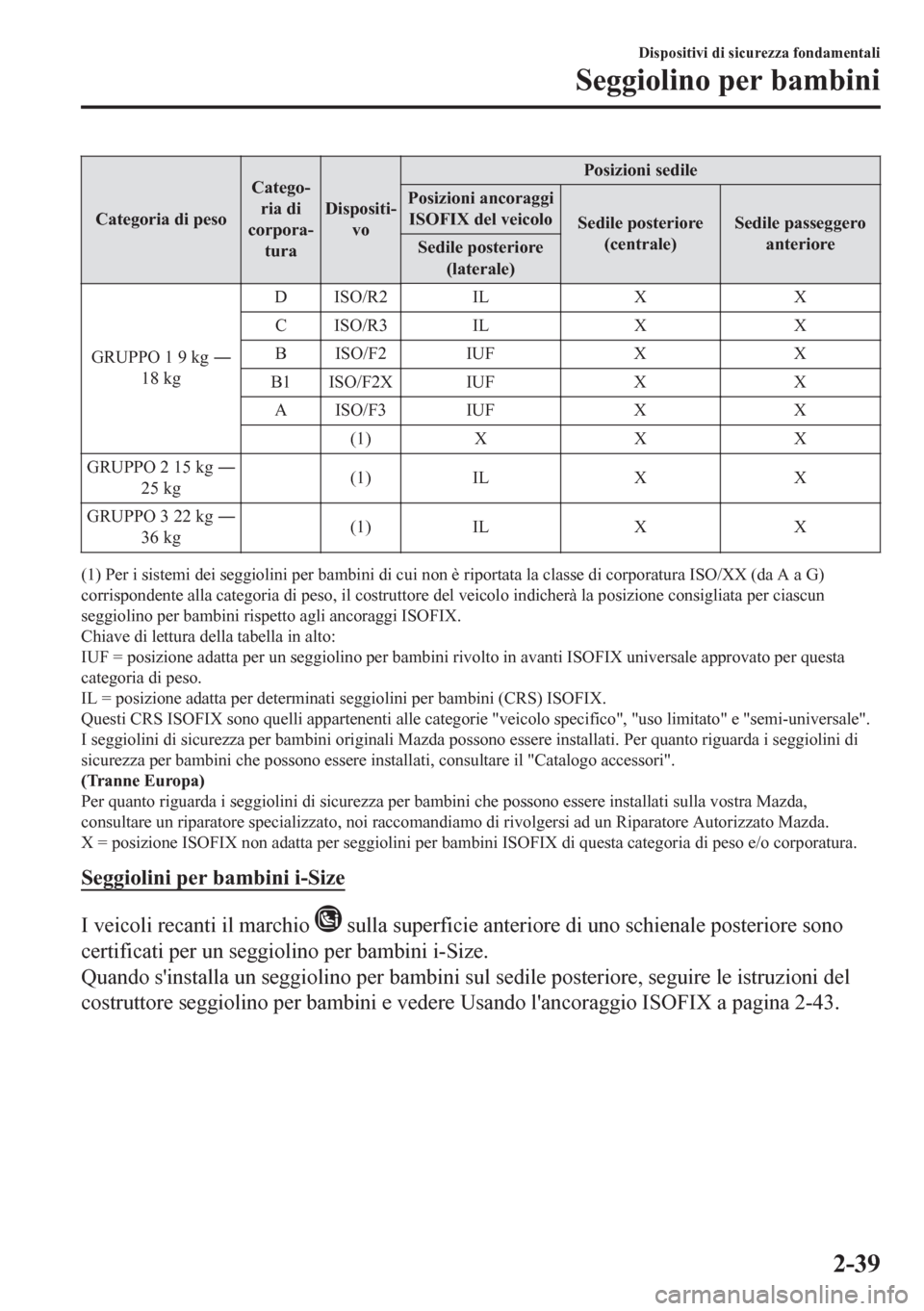

Categoria di pesoCatego-
ria di
corpora-
turaDispositi-
voPosizioni sedile
Posizioni ancoraggi
ISOFIX del veicolo
Sedile posteriore
(centrale)Sedile passeggero
anteriore
Sedile posteriore
(laterale)
GRUPPO 1 9 kg Š
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPPO 2 15 kg Š
25 kg(1) IL X X
GRUPPO 3 22 kg Š
36 kg(1) IL X X
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso, il costruttore del veicolo indicherà la posizione consigliata per ciascun
seggiolino per bambini rispetto agli ancoraggi ISOFIX.
Chiave di lettura della tabella in alto:
IUF = posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX.
Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
I seggiolini di sicurezza per bambini originali Mazda possono essere installati. Per quanto riguarda i seggiolini di
sicurezza per bambini che possono essere installati, consultare il "Catalogo accessori".
(Tranne Europa)
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati sulla vostra Mazda,
consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
Seggiolini per bambini i-Size
I veicoli recanti il marchio sulla superficie anteriore di uno schienale posteriore sono
certificati per un seggiolino per bambini i-Size.
Quando s'installa un seggiolino per bambini sul sedile posteriore, seguire le istruzioni del
costruttore seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina 2-43.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-39

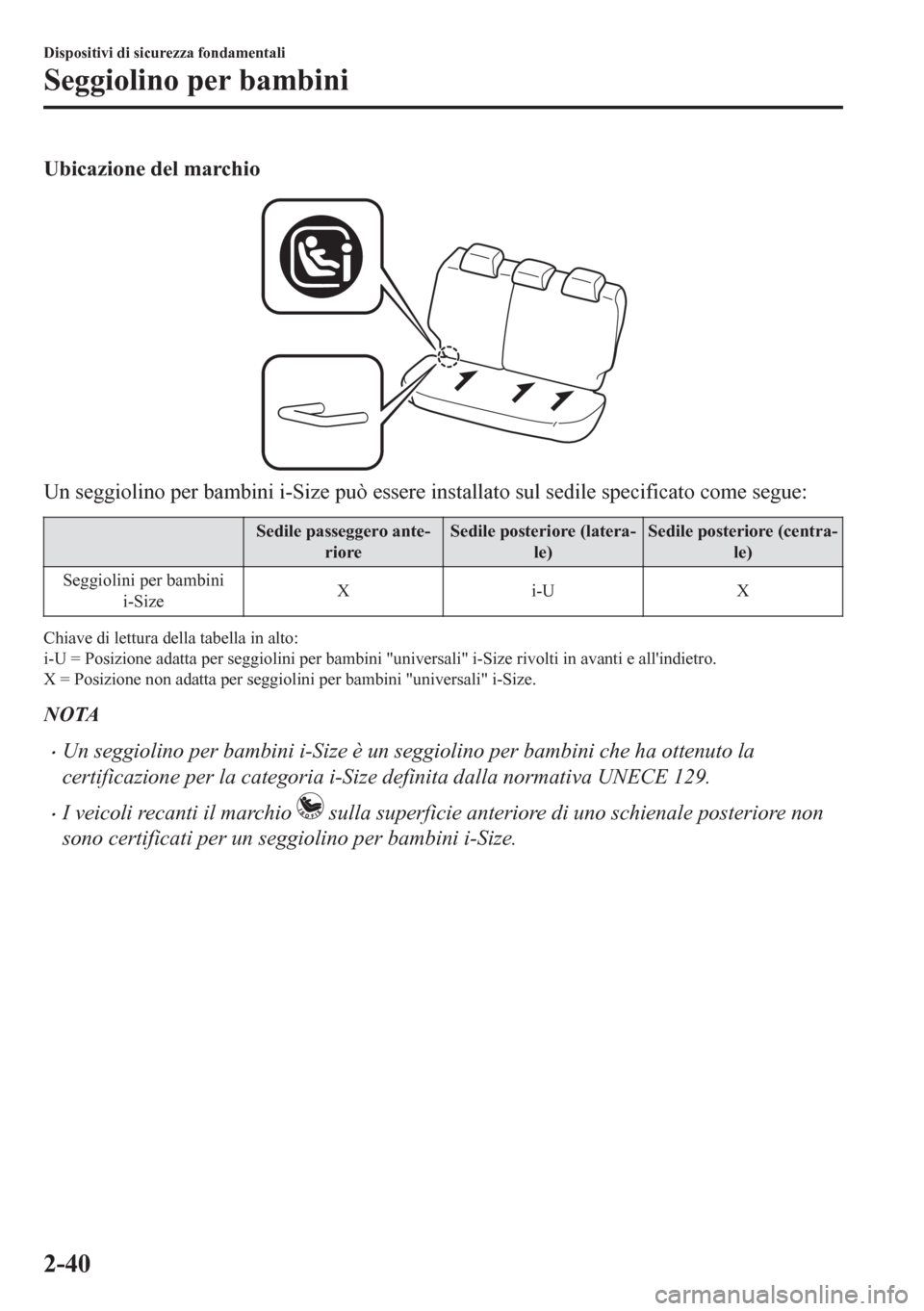

Ubicazione del marchio
Un seggiolino per bambini i-Size può essere installato sul sedile specificato come segue:
Sedile passeggero ante-
rioreSedile posteriore (latera-
le)Sedile posteriore (centra-
le)
Seggiolini per bambini
i-SizeXi-UX
Chiave di lettura della tabella in alto:
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti in avanti e all'indietro.
X = Posizione non adatta per seggiolini per bambini "universali" i-Size.
NOTA
•Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto la
certificazione per la categoria i-Size definita dalla normativa UNECE 129.
•I veicoli recanti il marchio sulla superficie anteriore di uno schienale posteriore non
sono certificati per un seggiolino per bambini i-Size.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-40
