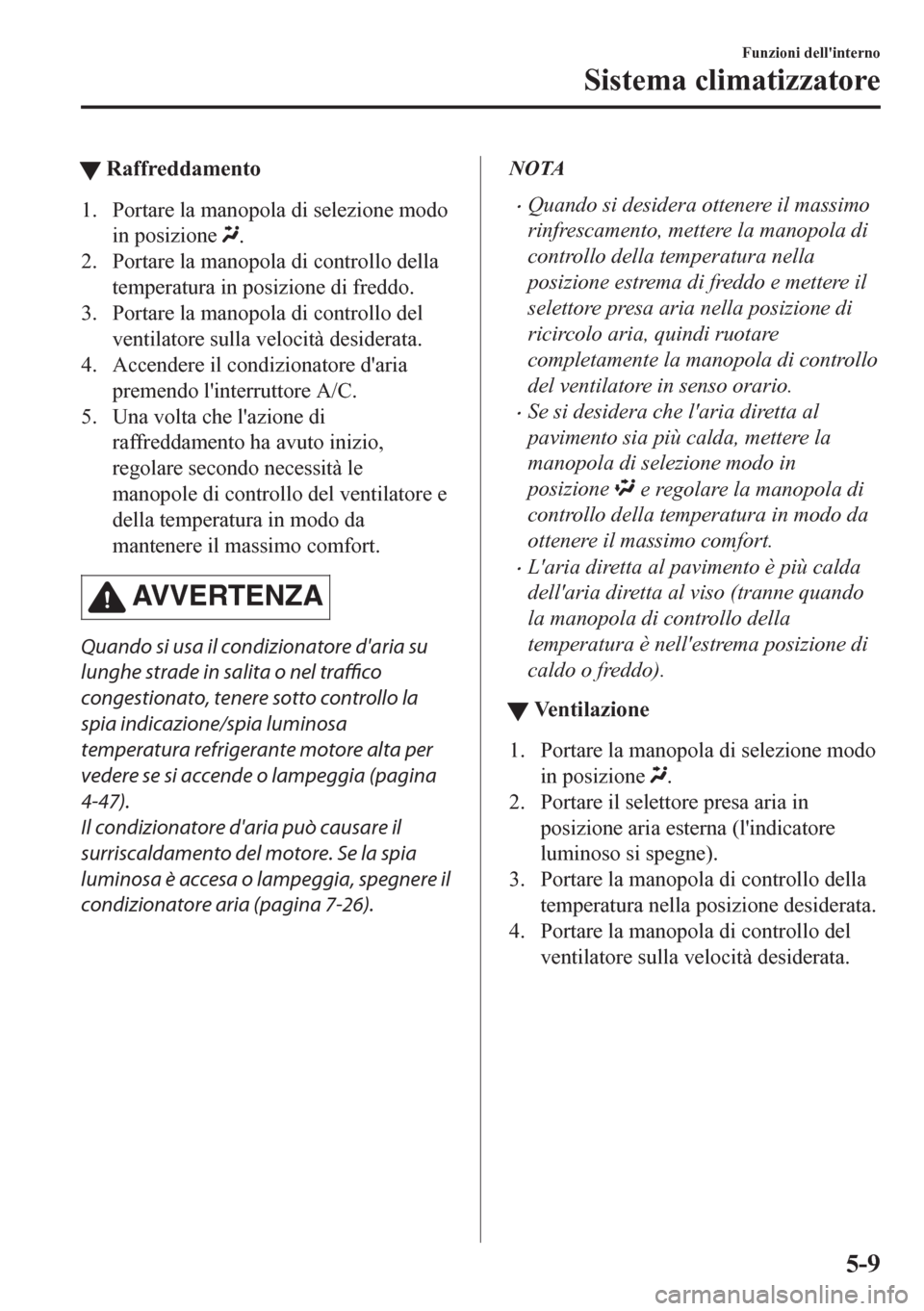

tRaffreddamento
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
5. Una volta che l'azione di
raffreddamento ha avuto inizio,
regolare secondo necessità le
manopole di controllo del ventilatore e
della temperatura in modo da
mantenere il massimo comfort.
AVVERTENZA
Quando si usa il condizionatore d'aria su
lunghe strade in salita o nel traffico
congestionato, tenere sotto controllo la
spia indicazione/spia luminosa
temperatura refrigerante motore alta per
vedere se si accende o lampeggia (pagina
4-47).
Il condizionatore d'aria può causare il
surriscaldamento del motore. Se la spia
luminosa è accesa o lampeggia, spegnere il
condizionatore aria (pagina 7-26).
NOTA
•Quando si desidera ottenere il massimo
rinfrescamento, mettere la manopola di
controllo della temperatura nella
posizione estrema di freddo e mettere il
selettore presa aria nella posizione di
ricircolo aria, quindi ruotare
completamente la manopola di controllo
del ventilatore in senso orario.
•Se si desidera che l'aria diretta al
pavimento sia più calda, mettere la
manopola di selezione modo in
posizione
e regolare la manopola di
controllo della temperatura in modo da
ottenere il massimo comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione di
caldo o freddo).
tVe n t i l a z i o n e
1. Portare la manopola di selezione modo
in posizione
.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
Funzioni dell'interno
Sistema climatizzatore
5-9

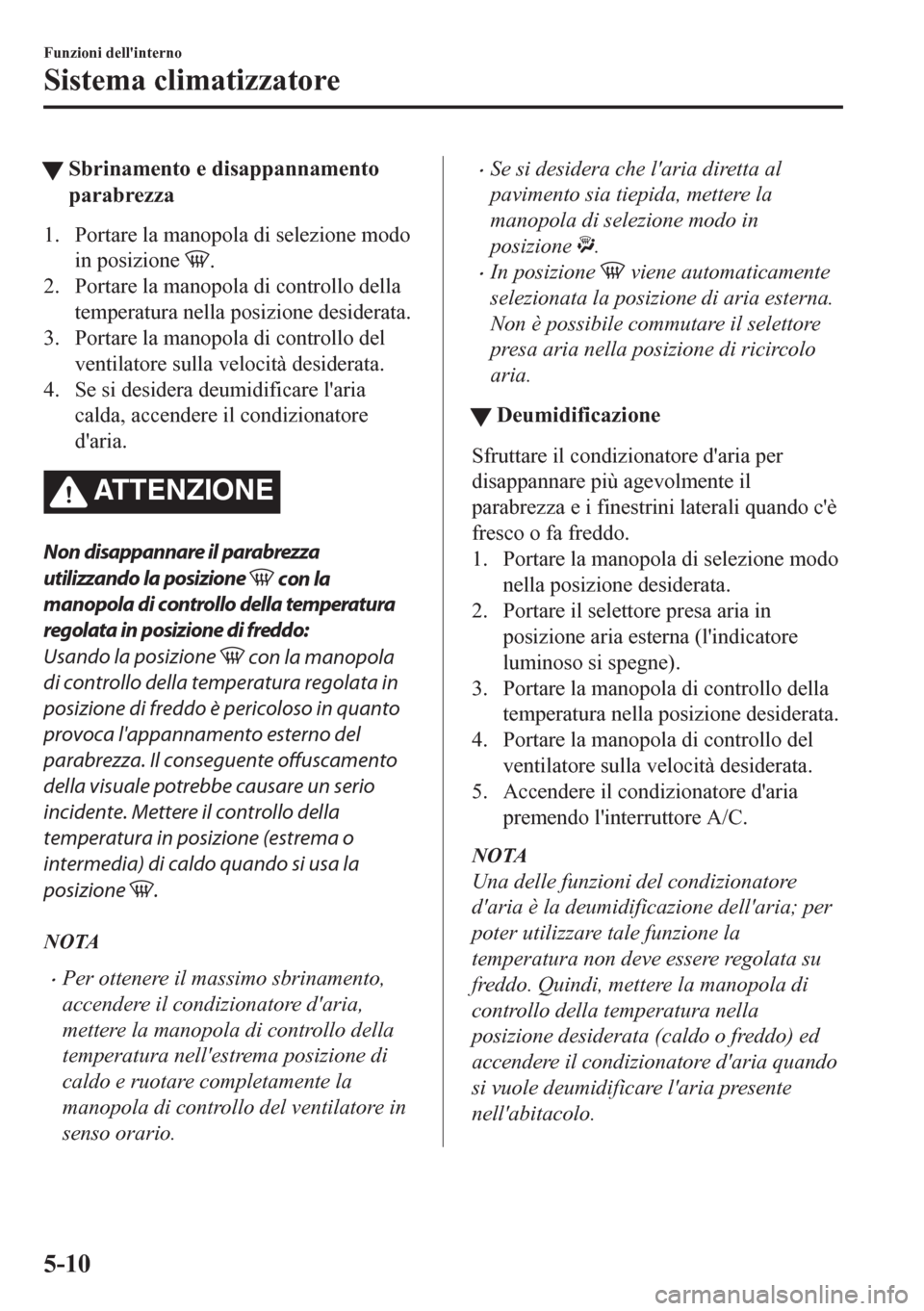

tSbrinamento e disappannamento
parabrezza
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura nella posizione desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
ATTENZIONE
Non disappannare il parabrezza
utilizzando la posizione
con la
manopola di controllo della temperatura
regolata in posizione di freddo:
Usando la posizione
con la manopola
di controllo della temperatura regolata in
posizione di freddo è pericoloso in quanto
provoca l'appannamento esterno del
parabrezza. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente. Mettere il controllo della
temperatura in posizione (estrema o
intermedia) di caldo quando si usa la
posizione
.
NOTA
•Per ottenere il massimo sbrinamento,
accendere il condizionatore d'aria,
mettere la manopola di controllo della
temperatura nell'estrema posizione di
caldo e ruotare completamente la
manopola di controllo del ventilatore in
senso orario.
•Se si desidera che l'aria diretta al
pavimento sia tiepida, mettere la
manopola di selezione modo in
posizione
.
•In posizione viene automaticamente
selezionata la posizione di aria esterna.
Non è possibile commutare il selettore
presa aria nella posizione di ricircolo
aria.
tDeumidificazione
Sfruttare il condizionatore d'aria per
disappannare più agevolmente il
parabrezza e i finestrini laterali quando c'è
fresco o fa freddo.
1. Portare la manopola di selezione modo
nella posizione desiderata.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
NOTA
Una delle funzioni del condizionatore
d'aria è la deumidificazione dell'aria; per
poter utilizzare tale funzione la
temperatura non deve essere regolata su
freddo. Quindi, mettere la manopola di
controllo della temperatura nella
posizione desiderata (caldo o freddo) ed
accendere il condizionatore d'aria quando
si vuole deumidificare l'aria presente
nell'abitacolo.
Funzioni dell'interno
Sistema climatizzatore
5-10

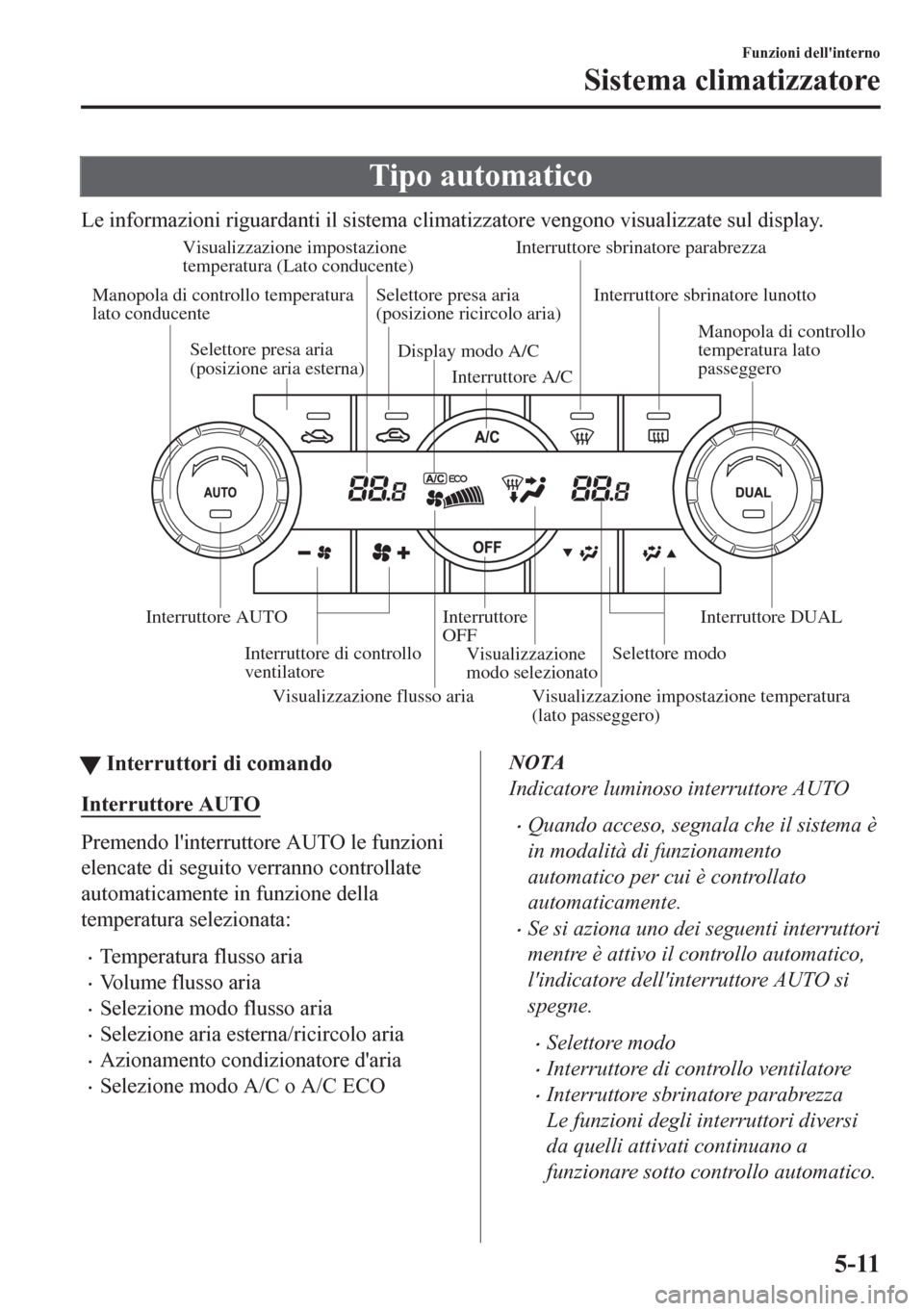

Tipo automatico
Le informazioni riguardanti il sistema climatizzatore vengono visualizzate sul display.
Visualizzazione flusso aria Visualizzazione impostazione
temperatura (Lato conducente)
Visualizzazione
modo selezionato Display modo A/C
Visualizzazione impostazione temperatura
(lato passeggero)
Selettore presa aria
(posizione ricircolo aria)
Selettore presa aria
(posizione aria esterna) Manopola di controllo temperatura
lato conducente
Interruttore AUTO
Selettore modo
Interruttore di controllo
ventilatoreInterruttore
OFFInterruttore sbrinatore parabrezza
Interruttore sbrinatore lunotto
Manopola di controllo
temperatura lato
passeggero
Interruttore DUAL Interruttore A/C
ttInterruttori di comando
Interruttore AUTO
Premendo l'interruttore AUTO le funzioni
elencate di seguito verranno controllate
automaticamente in funzione della
temperatura selezionata:
•Temperatura flusso aria
•Volume flusso aria
•Selezione modo flusso aria
•Selezione aria esterna/ricircolo aria
•Azionamento condizionatore d'aria
•Selezione modo A/C o A/C ECO
NOTA
Indicatore luminoso interruttore AUTO
•Quando acceso, segnala che il sistema è
in modalità di funzionamento
automatico per cui è controllato
automaticamente.
•Se si aziona uno dei seguenti interruttori
mentre è attivo il controllo automatico,
l'indicatore dell'interruttore AUTO si
spegne.
•Selettore modo
•Interruttore di controllo ventilatore
•Interruttore sbrinatore parabrezza
Le funzioni degli interruttori diversi
da quelli attivati continuano a
funzionare sotto controllo automatico.
Funzioni dell'interno
Sistema climatizzatore
5-11

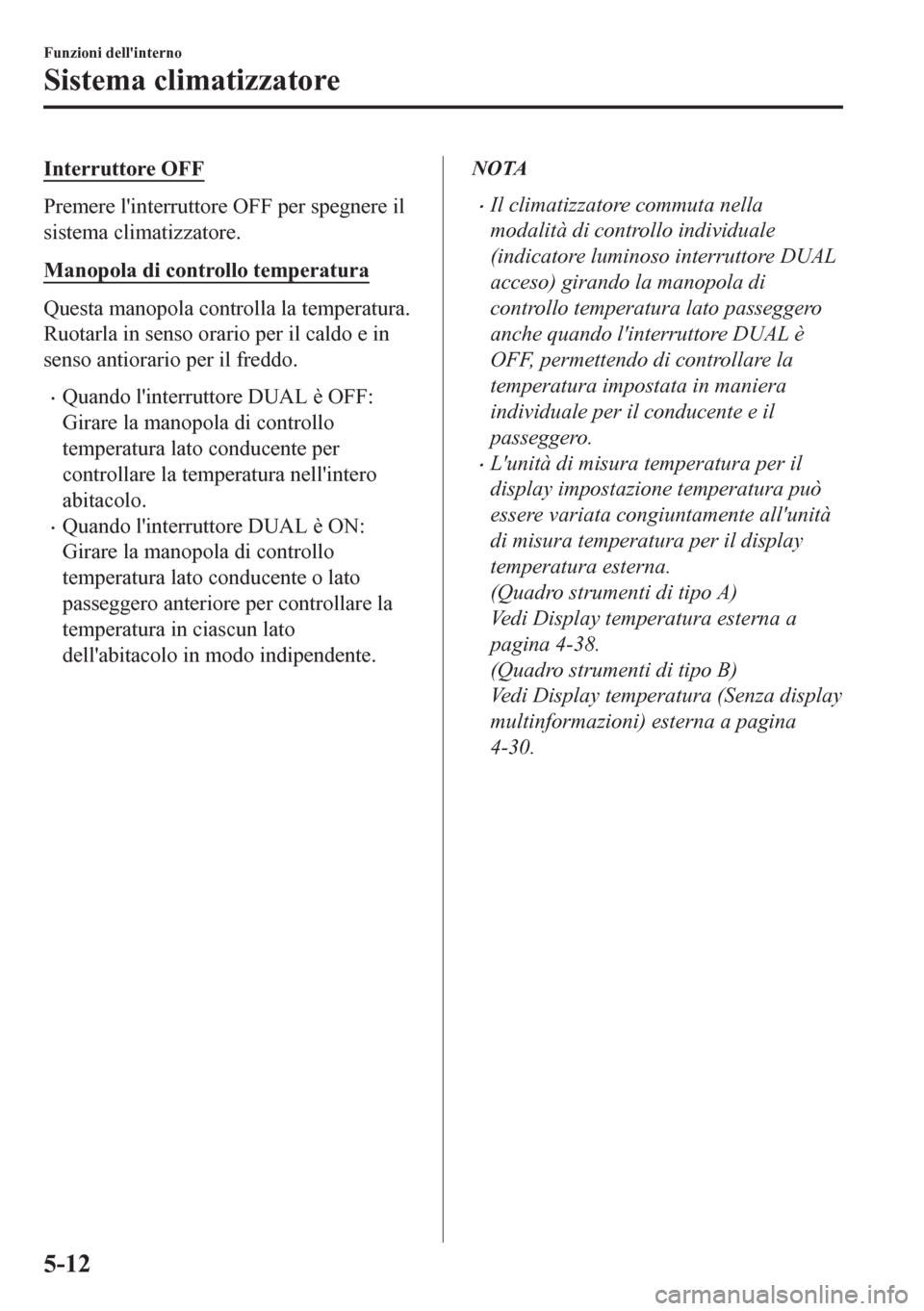

Interruttore OFF
Premere l'interruttore OFF per spegnere il
sistema climatizzatore.
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
•Quando l'interruttore DUAL è OFF:
Girare la manopola di controllo
temperatura lato conducente per
controllare la temperatura nell'intero
abitacolo.
•Quando l'interruttore DUAL è ON:
Girare la manopola di controllo
temperatura lato conducente o lato
passeggero anteriore per controllare la
temperatura in ciascun lato
dell'abitacolo in modo indipendente.
NOTA
•Il climatizzatore commuta nella
modalità di controllo individuale
(indicatore luminoso interruttore DUAL
acceso) girando la manopola di
controllo temperatura lato passeggero
anche quando l'interruttore DUAL è
OFF, permettendo di controllare la
temperatura impostata in maniera
individuale per il conducente e il
passeggero.
•L'unità di misura temperatura per il
display impostazione temperatura può
essere variata congiuntamente all'unità
di misura temperatura per il display
temperatura esterna.
(Quadro strumenti di tipo A)
Vedi Display temperatura esterna a
pagina 4-38.
(Quadro strumenti di tipo B)
Vedi Display temperatura (Senza display
multinformazioni) esterna a pagina
4-30.
Funzioni dell'interno
Sistema climatizzatore
5-12

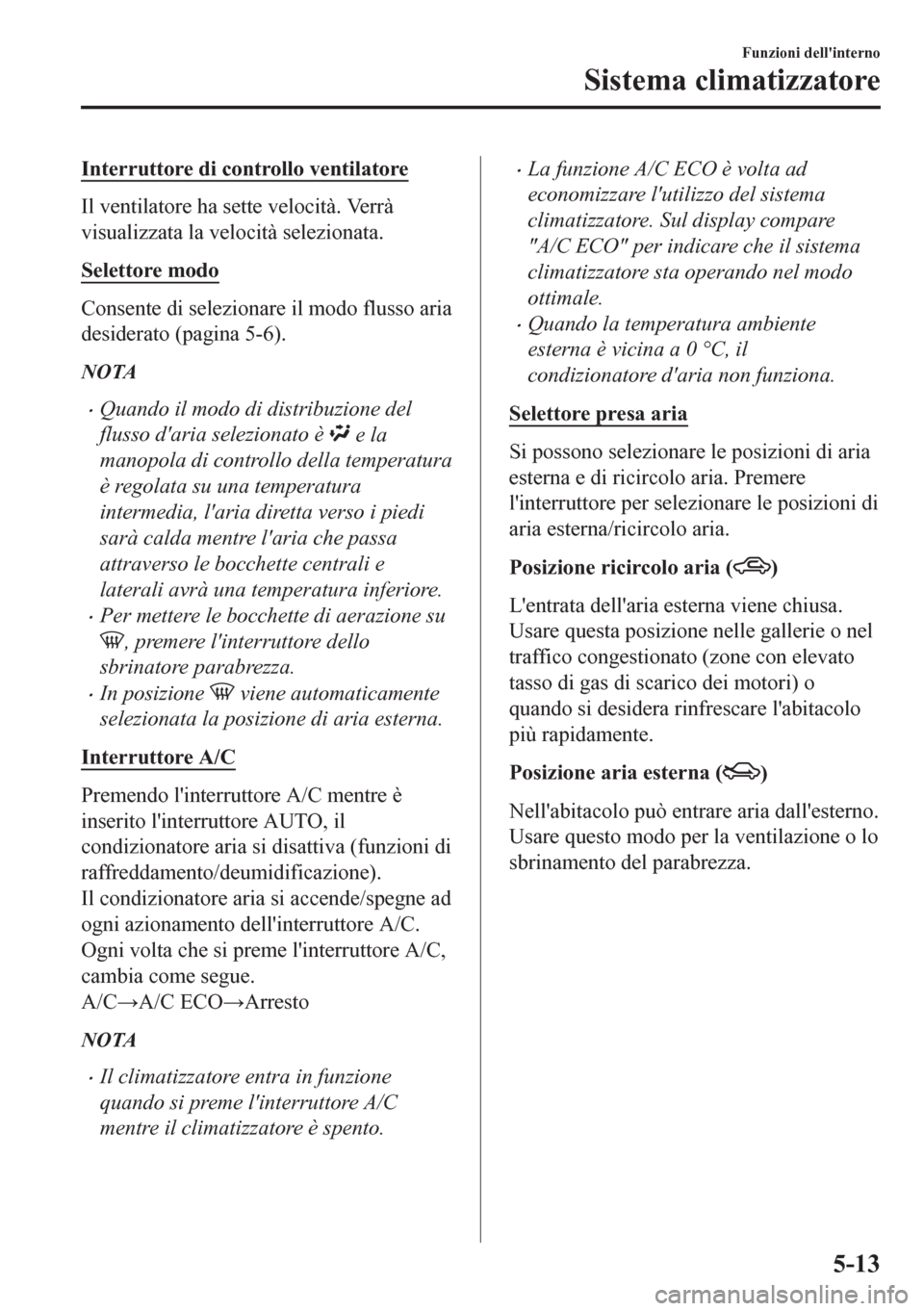

Interruttore di controllo ventilatore
Il ventilatore ha sette velocità. Verrà
visualizzata la velocità selezionata.
Selettore modo
Consente di selezionare il modo flusso aria
desiderato (pagina 5-6).
NOTA
•Quando il modo di distribuzione del
flusso d'aria selezionato è
e la
manopola di controllo della temperatura
è regolata su una temperatura
intermedia, l'aria diretta verso i piedi
sarà calda mentre l'aria che passa
attraverso le bocchette centrali e
laterali avrà una temperatura inferiore.
•Per mettere le bocchette di aerazione su
, premere l'interruttore dello
sbrinatore parabrezza.
•In posizione viene automaticamente
selezionata la posizione di aria esterna.
Interruttore A/C
Premendo l'interruttore A/C mentre è
inserito l'interruttore AUTO, il
condizionatore aria si disattiva (funzioni di
raffreddamento/deumidificazione).
Il condizionatore aria si accende/spegne ad
ogni azionamento dell'interruttore A/C.
Ogni volta che si preme l'interruttore A/C,
cambia come segue.
A/C
:A/C ECO
:Arresto
NOTA
•Il climatizzatore entra in funzione
quando si preme l'interruttore A/C
mentre il climatizzatore è spento.
•La funzione A/C ECO è volta ad
economizzare l'utilizzo del sistema
climatizzatore. Sul display compare
"A/C ECO" per indicare che il sistema
climatizzatore sta operando nel modo
ottimale.
•Quando la temperatura ambiente
esterna è vicina a 0 °C, il
condizionatore d'aria non funziona.
Selettore presa aria
Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Posizione ricircolo aria (
)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Posizione aria esterna (
)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
Funzioni dell'interno
Sistema climatizzatore
5-13

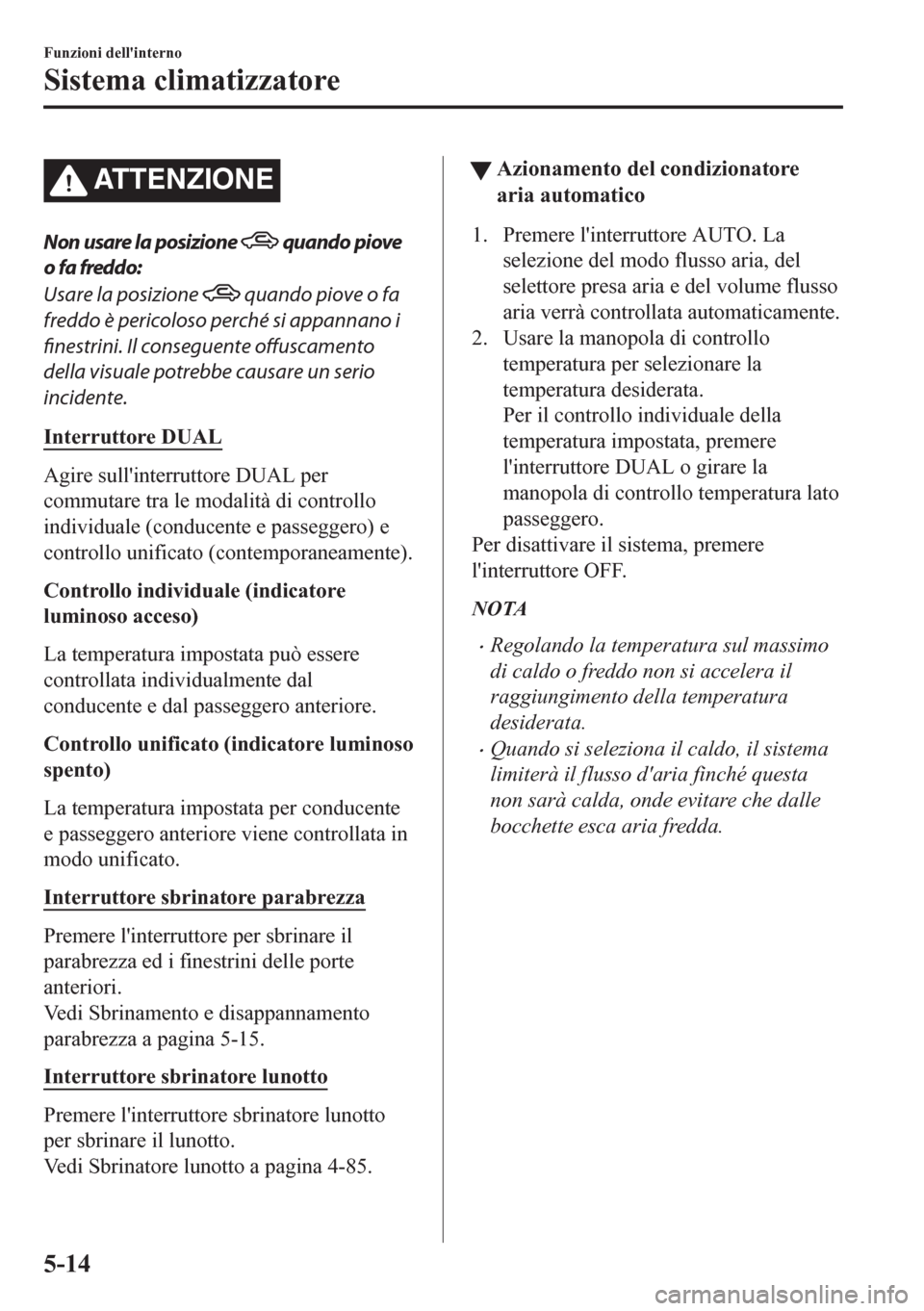

ATTENZIONE
Non usare la posizione quando piove
o fa freddo:
Usare la posizione
quando piove o fa
freddo è pericoloso perché si appannano i
finestrini. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
Interruttore DUAL
Agire sull'interruttore DUAL per
commutare tra le modalità di controllo
individuale (conducente e passeggero) e
controllo unificato (contemporaneamente).
Controllo individuale (indicatore
luminoso acceso)
La temperatura impostata può essere
controllata individualmente dal
conducente e dal passeggero anteriore.
Controllo unificato (indicatore luminoso
spento)
La temperatura impostata per conducente
e passeggero anteriore viene controllata in
modo unificato.
Interruttore sbrinatore parabrezza
Premere l'interruttore per sbrinare il
parabrezza ed i finestrini delle porte
anteriori.
Vedi Sbrinamento e disappannamento
parabrezza a pagina 5-15.
Interruttore sbrinatore lunotto
Premere l'interruttore sbrinatore lunotto
per sbrinare il lunotto.
Vedi Sbrinatore lunotto a pagina 4-85.
tAzionamento del condizionatore
aria automatico
1. Premere l'interruttore AUTO. La
selezione del modo flusso aria, del
selettore presa aria e del volume flusso
aria verrà controllata automaticamente.
2. Usare la manopola di controllo
temperatura per selezionare la
temperatura desiderata.
Per il controllo individuale della
temperatura impostata, premere
l'interruttore DUAL o girare la
manopola di controllo temperatura lato
passeggero.
Per disattivare il sistema, premere
l'interruttore OFF.
NOTA
•Regolando la temperatura sul massimo
di caldo o freddo non si accelera il
raggiungimento della temperatura
desiderata.
•Quando si seleziona il caldo, il sistema
limiterà il flusso d'aria finché questa
non sarà calda, onde evitare che dalle
bocchette esca aria fredda.
Funzioni dell'interno
Sistema climatizzatore
5-14

tSbrinamento e disappannamento
parabrezza
Premere l'interruttore dello sbrinatore
parabrezza.
In questa posizione viene automaticamente
selezionata la posizione aria esterna e il
condizionatore d'aria si accende
automaticamente. Il condizionatore d'aria
deumidificherà direttamente l'aria
indirizzata al parabrezza e ai finestrini
laterali (vedi pagina 5-6).
Il volume del flusso d'aria verrà
incrementato.
ATTENZIONE
Mettere il controllo della temperatura in
posizione (estrema o intermedia) di caldo
durante il disappannamento (posizione
):
Usando la posizione
con la manopola
di controllo della temperatura regolata in
posizione di freddo è pericoloso in quanto
provoca l'appannamento esterno del
parabrezza. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
NOTA
Usare la manopola di controllo della
temperatura per aumentare la
temperatura del flusso d'aria e
disappannare più rapidamente il
parabrezza.
tSensore irraggiamento solare/
temperatura abitacolo
Sensore irraggiamento solare
Non sistemare oggetti sul sensore
irraggiamento solare. Altrimenti la
temperatura dell'abitacolo potrebbe non
essere regolata correttamente.
Sensore irraggiamento solare
Sensore temperatura abitacolo
Non coprire il sensore temperatura
abitacolo. Altrimenti la temperatura
dell'abitacolo potrebbe non essere regolata
correttamente.
Sensore temperatura abitacolo
Funzioni dell'interno
Sistema climatizzatore
5-15

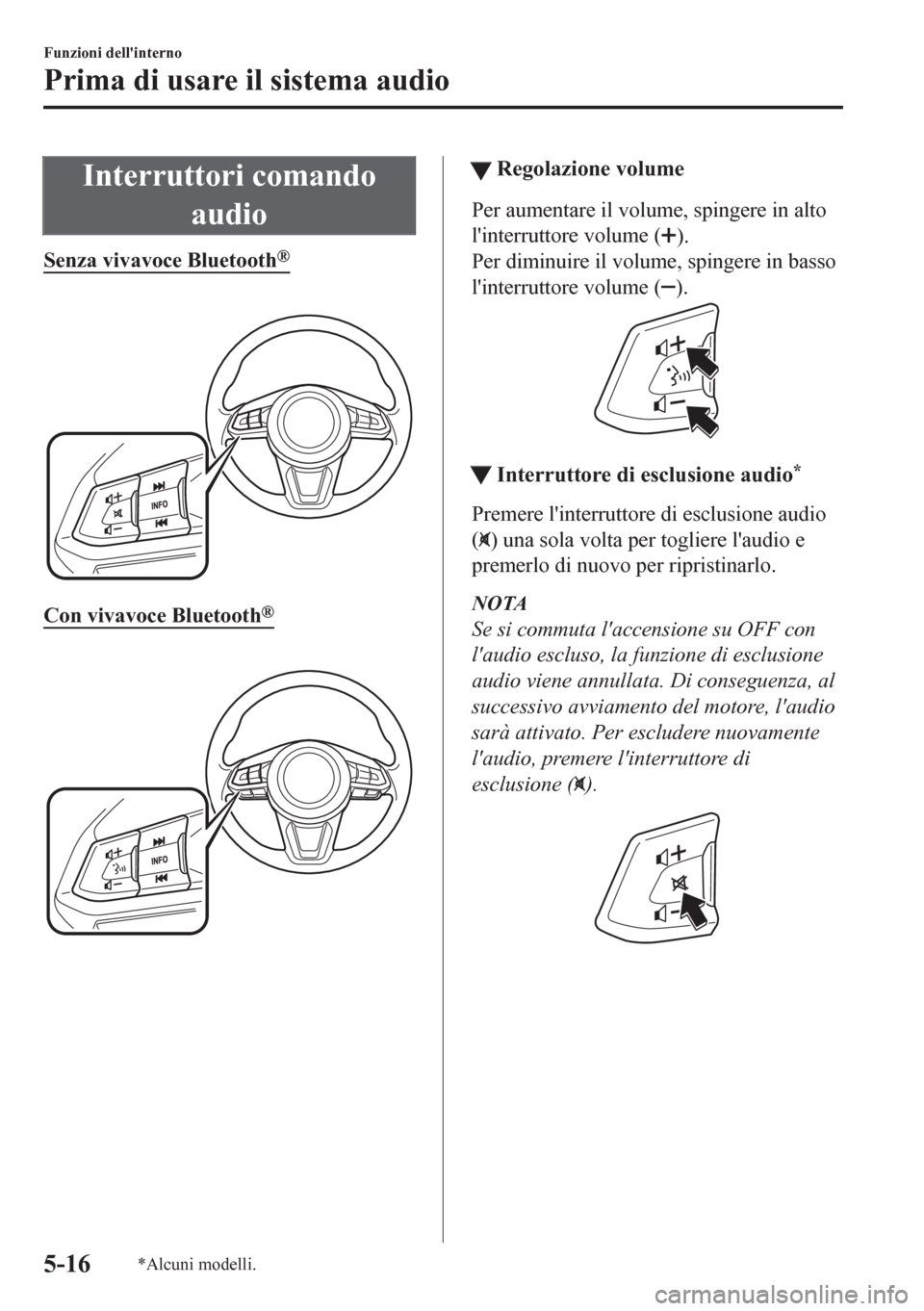

Interruttori comando
audio
Senza vivavoce Bluetooth®

Con vivavoce Bluetooth®

ttRegolazione volume
Per aumentare il volume, spingere in alto
l'interruttore volume (
).
Per diminuire il volume, spingere in basso
l'interruttore volume (
).
ttInterruttore di esclusione audio*
Premere l'interruttore di esclusione audio
(
) una sola volta per togliere l'audio e
premerlo di nuovo per ripristinarlo.
NOTA
Se si commuta l'accensione su OFF con
l'audio escluso, la funzione di esclusione
audio viene annullata. Di conseguenza, al
successivo avviamento del motore, l'audio
sarà attivato. Per escludere nuovamente
l'audio, premere l'interruttore di
esclusione (
).
Funzioni dell'interno
Prima di usare il sistema audio
5-16*Alcuni modelli.

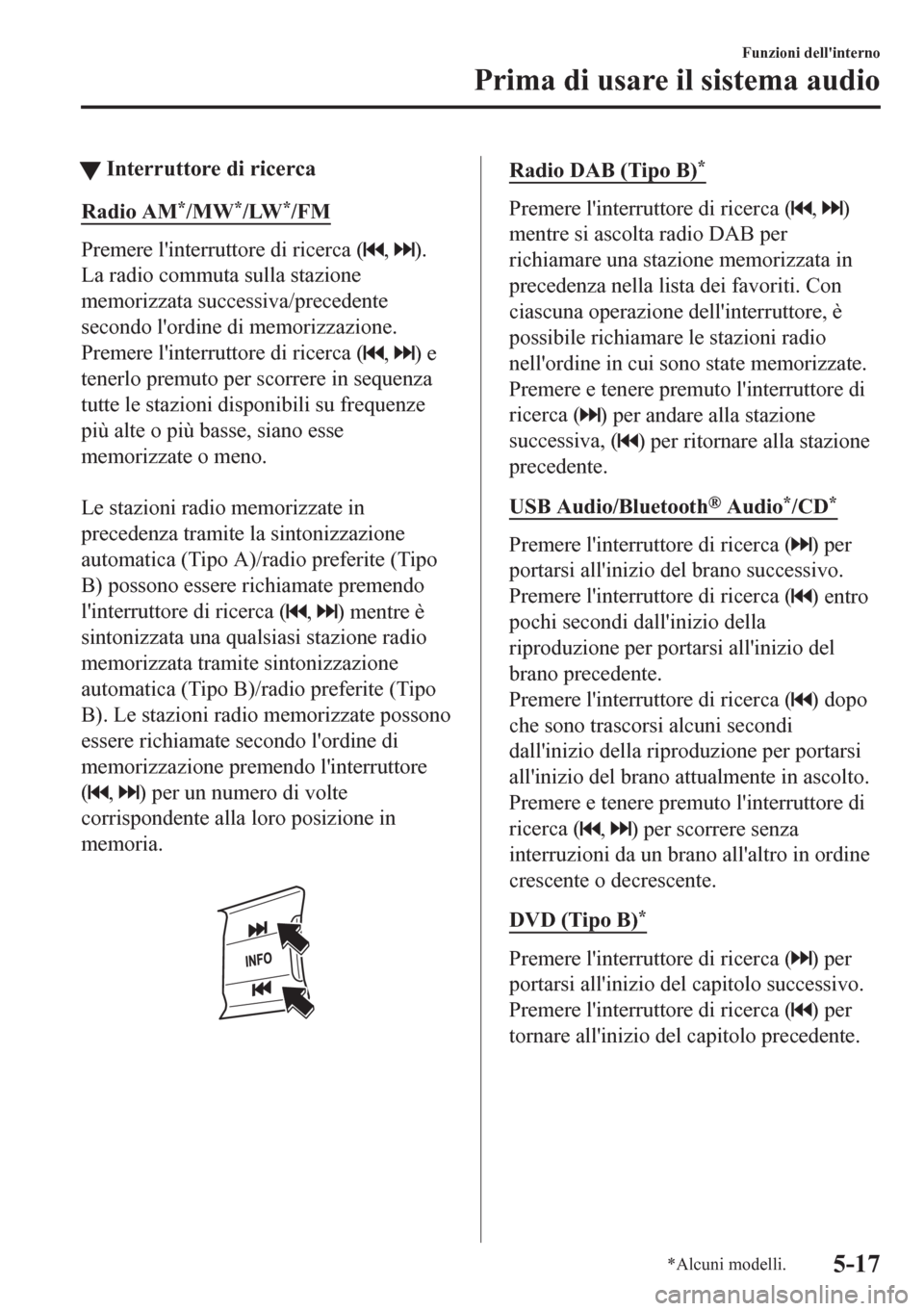

tInterruttore di ricerca
Radio AM*/MW*/LW*/FM
Premere l'interruttore di ricerca (, ).
La radio commuta sulla stazione
memorizzata successiva/precedente
secondo l'ordine di memorizzazione.
Premere l'interruttore di ricerca (
, ) e
tenerlo premuto per scorrere in sequenza
tutte le stazioni disponibili su frequenze
più alte o più basse, siano esse
memorizzate o meno.

Le stazioni radio memorizzate in
precedenza tramite la sintonizzazione
automatica (Tipo A)/radio preferite (Tipo
B) possono essere richiamate premendo
l'interruttore di ricerca (
, ) mentre è
sintonizzata una qualsiasi stazione radio
memorizzata tramite sintonizzazione
automatica (Tipo B)/radio preferite (Tipo
B). Le stazioni radio memorizzate possono
essere richiamate secondo l'ordine di
memorizzazione premendo l'interruttore
(
, ) per un numero di volte
corrispondente alla loro posizione in
memoria.

Radio DAB (Tipo B)*
Premere l'interruttore di ricerca (, )
mentre si ascolta radio DAB per
richiamare una stazione memorizzata in
precedenza nella lista dei favoriti. Con
ciascuna operazione dell'interruttore, è
possibile richiamare le stazioni radio
nell'ordine in cui sono state memorizzate.
Premere e tenere premuto l'interruttore di
ricerca (
) per andare alla stazione
successiva, (
) per ritornare alla stazione
precedente.
USB Audio/Bluetooth
® Audio*/CD*
Premere l'interruttore di ricerca () per
portarsi all'inizio del brano successivo.
Premere l'interruttore di ricerca (
) entro
pochi secondi dall'inizio della
riproduzione per portarsi all'inizio del
brano precedente.
Premere l'interruttore di ricerca (
) dopo
che sono trascorsi alcuni secondi
dall'inizio della riproduzione per portarsi
all'inizio del brano attualmente in ascolto.
Premere e tenere premuto l'interruttore di
ricerca (
, ) per scorrere senza
interruzioni da un brano all'altro in ordine
crescente o decrescente.
DVD (Tipo B)
*
Premere l'interruttore di ricerca () per
portarsi all'inizio del capitolo successivo.
Premere l'interruttore di ricerca (
) per
tornare all'inizio del capitolo precedente.
Funzioni dell'interno
Prima di usare il sistema audio
*Alcuni modelli.5-17

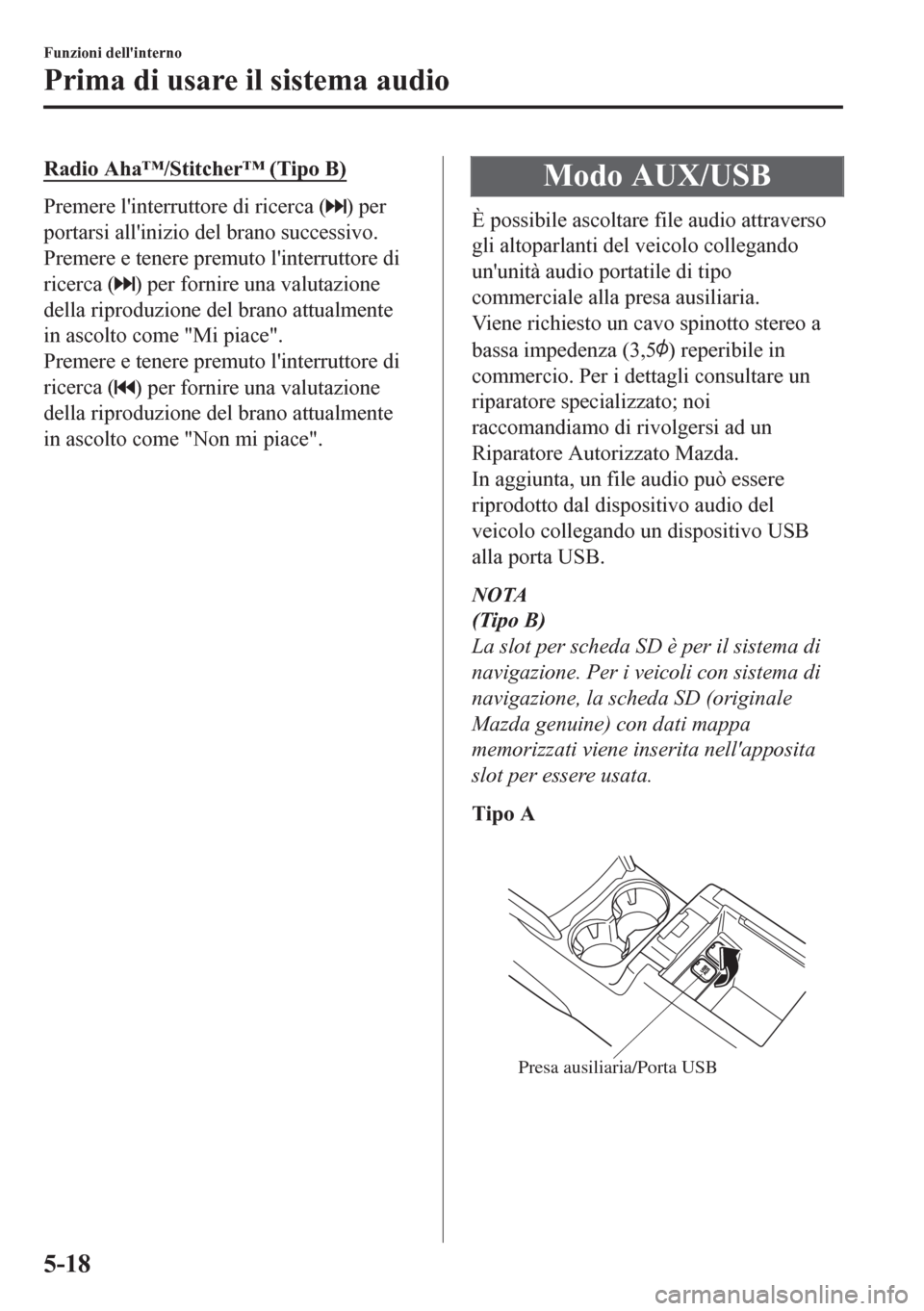

Radio Aha™/Stitcher™ (Tipo B)
Premere l'interruttore di ricerca () per
portarsi all'inizio del brano successivo.
Premere e tenere premuto l'interruttore di
ricerca (
) per fornire una valutazione
della riproduzione del brano attualmente
in ascolto come "Mi piace".
Premere e tenere premuto l'interruttore di
ricerca (
) per fornire una valutazione
della riproduzione del brano attualmente
in ascolto come "Non mi piace".
Modo AUX/USB
È possibile ascoltare file audio attraverso
gli altoparlanti del veicolo collegando
un'unità audio portatile di tipo
commerciale alla presa ausiliaria.
Viene richiesto un cavo spinotto stereo a
bassa impedenza (3,5
) reperibile in
commercio. Per i dettagli consultare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In aggiunta, un file audio può essere
riprodotto dal dispositivo audio del
veicolo collegando un dispositivo USB
alla porta USB.
NOTA
(Tipo B)
La slot per scheda SD è per il sistema di
navigazione. Per i veicoli con sistema di
navigazione, la scheda SD (originale
Mazda genuine) con dati mappa
memorizzati viene inserita nell'apposita
slot per essere usata.
Tipo A

Presa ausiliaria/Porta USB
Funzioni dell'interno
Prima di usare il sistema audio
5-18
