MAZDA MODEL CX-5 2018 Manuel du propriétaire (in French)

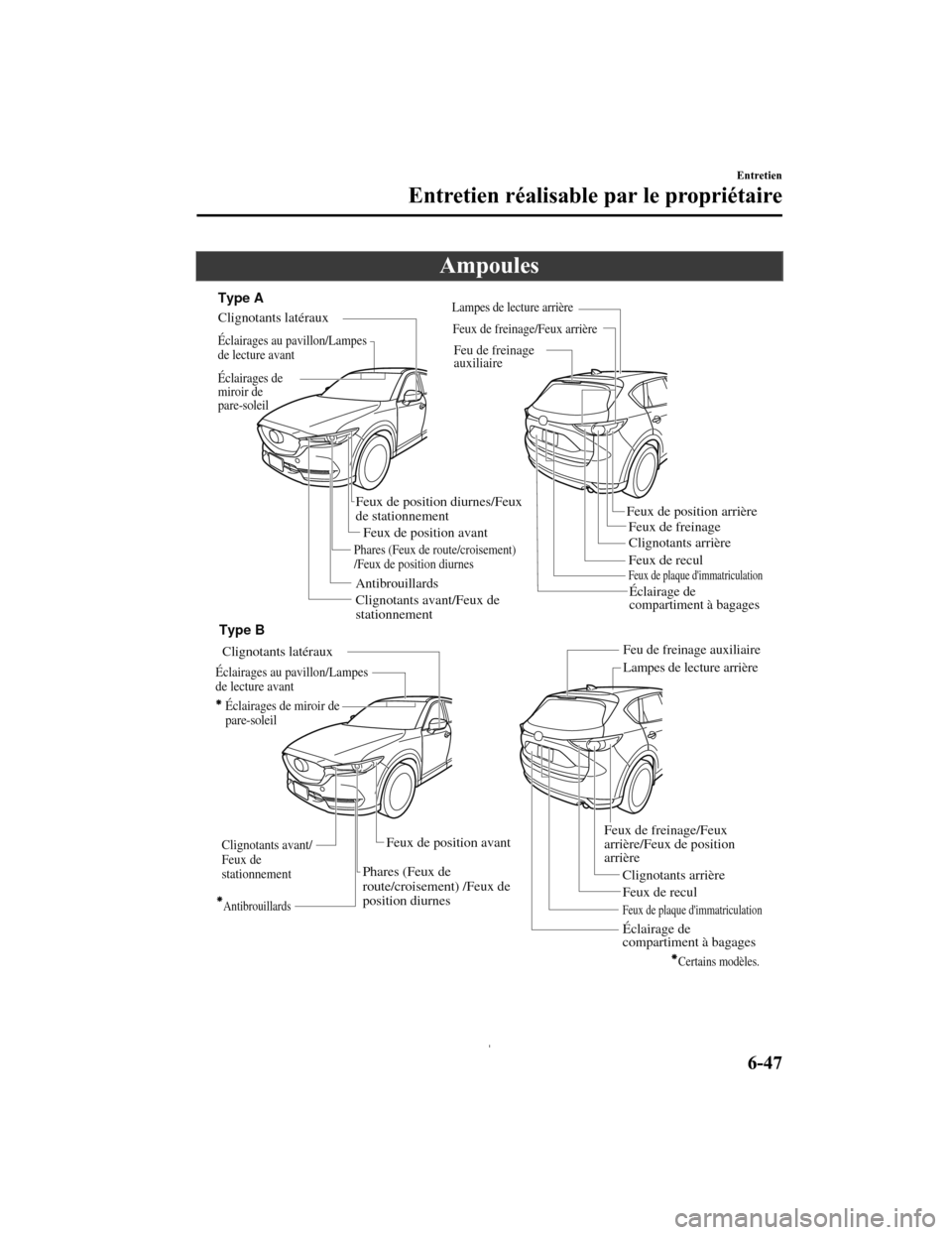

Ampoules
Clignotants latéraux
Éclairages de
miroir de pare-soleil
Type A
Type B
Éclairages au pavillon/Lampes
de lecture avant
Clignotants latéraux
Éclairages de miroir de pare-soleil
Éclairages au pavillon/Lampes
de lecture avant
Clignotants avant/Feux de
stationnement Clignotants arrière
Feux de plaque
d'immatriculation
Éclairage de
compartiment à bagages
Feux de recul
Feux de freinage/Feux arrière
Feux de freinage
Feu de freinage
auxiliaire
Lampes de lecture arrière
Clignotants arrière
Feux de plaque d'immatriculation
Éclairage de
compartiment à bagagesFeux de recul
Feux de freinage/Feux
arrière/Feux de position
arrière
Feu de freinage auxiliaire
Lampes de lecture arrière
Antibrouillards
Phares (Feux de route/croisement) /Feux de position diurnes
Feux de position avant Feux de position arrière
Feux de position diurnes/Feux
de stationnement
Clignotants avant/
Feux de
stationnement
Antibrouillards
Feux de position avant
Certains modèles.
Phares (Feux de
route/croisement) /Feux de
position diurnes



Entretien
Entretien réalisable par le propriétaire
6-47
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

AT T E N T I O N
Lors du retrait de l'unité de lentilles ou de
lampes avec un tournevis plat, s'assurer
que le tournevis n'entre pas en contact
avec le terminal intérieur. Un contact entre
le tournevis plat et le terminal pourrait
provoquer un court-circuit.
REMARQUE
Pour remplacer l'ampoule, s'adresser à
un concessionnaire agréé Mazda.
Utiliser le protecteur et l'emballage de
la nouvelle ampoule pour mettre au
rebut, hors de portée des enfants,
l'ancienne ampoule.
▼Remplacement des ampoules
d'éclairages extérieurs
Phares/feux de posi
tion diurnes, feux de
position diurnes/feux de stationnement
(type A), feux de po sition avant (type
A), antibrouillards*, feux de freinage
(type A), feux arrière (type A), feux de
recul, feu de freinage auxiliaire,
clignotants latéraux, feux de position
arrière (type A)
L'ampoule DEL ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule DEL doit être remplacée avec
l'unité. Pour remp lacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Clignotants avant/Feux de
stationnement
1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot. Se référer à Capot à la page 6-21.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de position avant (type B)
1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite.
Entretien
Entretien réalisable par le propriétaire
6-48*Certains modèles.
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

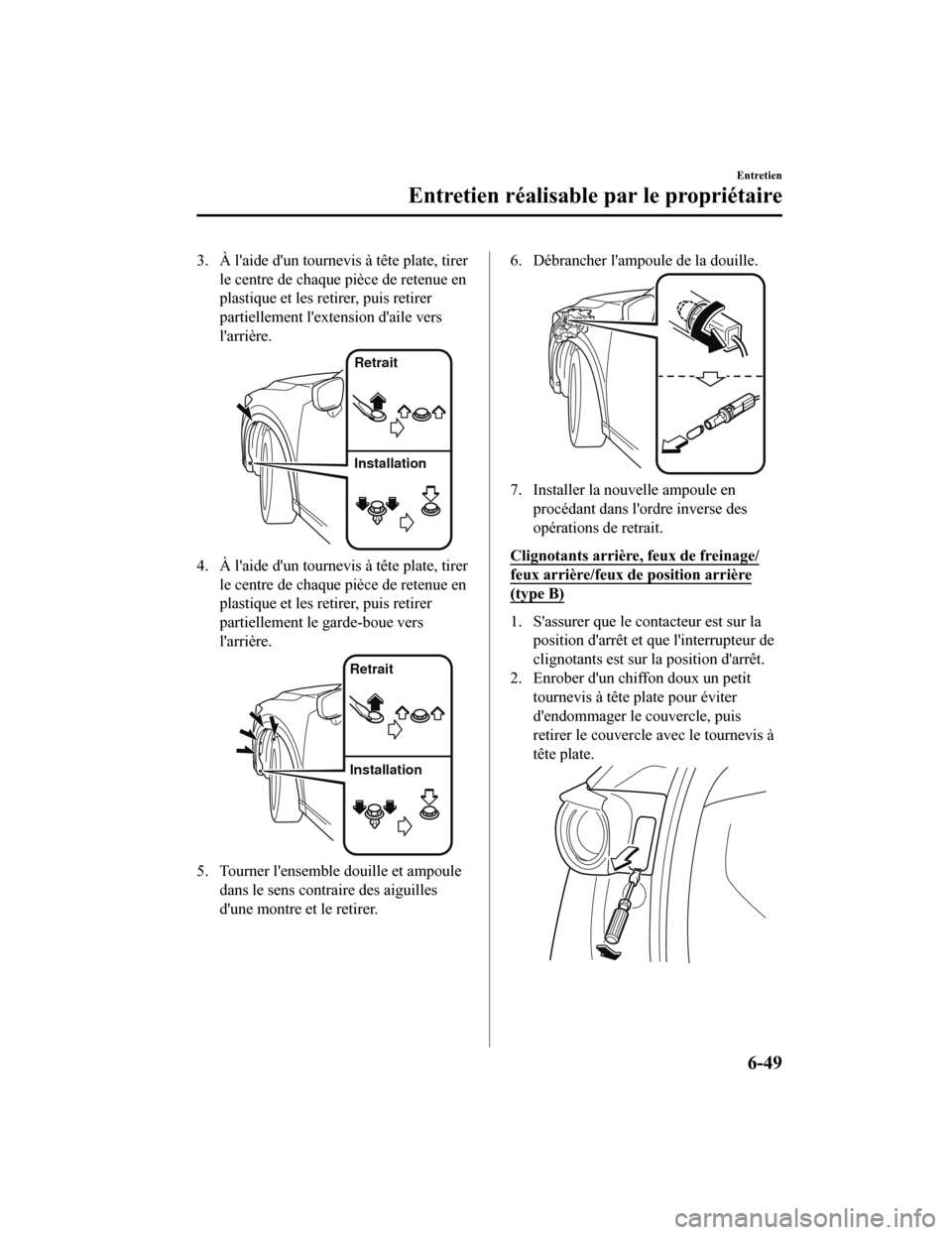

3. À l'aide d'un tournevis à tête plate, tirerle centre de chaque pièce de retenue en
plastique et les retirer, puis retirer
partiellement l'extension d'aile vers
l'arrière.
Retrait
Installation
4. À l'aide d'un tournevis à tête plate, tirerle centre de chaque pièce de retenue en
plastique et les retirer, puis retirer
partiellement le garde-boue vers
l'arrière.
Retrait
Installation
5. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Clignotants arrière, feux de freinage/
feux arrière/feux de position arrière
(type B)
1. S'assurer que le contacteur est sur la position d'arrêt et que l'interrupteur de
clignotants est sur la position d'arrêt.
2. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager le couvercle, puis
retirer le couvercle avec le tournevis à
tête plate.
Entretien
Entretien réalisable par le propriétaire
6-49
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

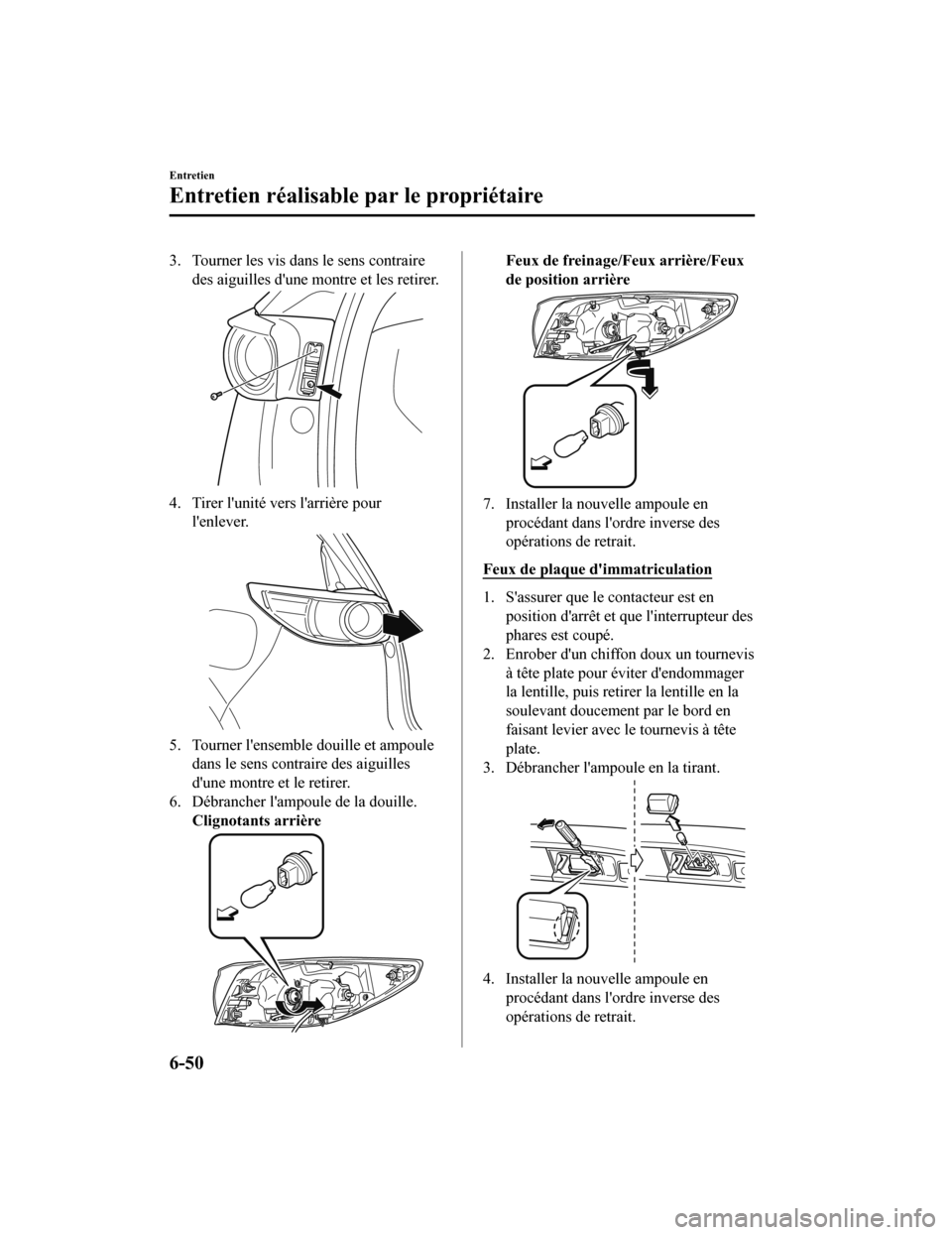

3. Tourner les vis dans le sens contrairedes aiguilles d'une montre et les retirer.
4. Tirer l'unité vers l'arrière pourl'enlever.
5. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
6. Débrancher l'ampoule de la douille. Clignotants arrière
Feux de freinage/Feux arrière/Feux
de position arrière
7. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
6-50
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

▼Remplacement des ampoules
d'éclairages intérieurs
Éclairage au pavillon/lampes de lecture
avant, lampes de lecture arrière,
éclairages de miroir de pare-soleil*
1. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
2. Débrancher l'ampoule en la tirant. Éclairage au pav illon/lampes de
lecture avant
Lampes de lecture arrière
Éclairages de miroir de pare-soleil*
3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.6-51
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

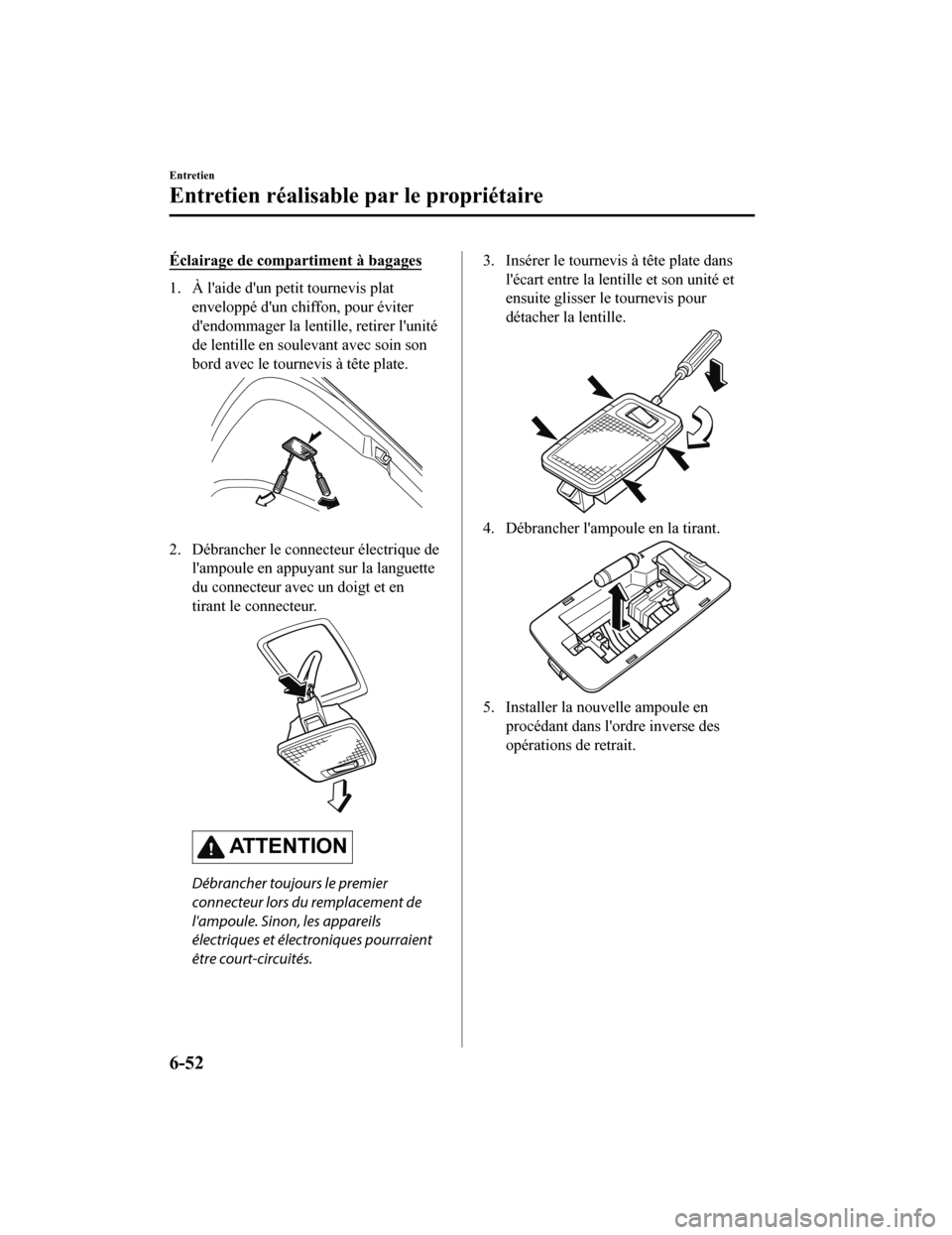

Éclairage de compartiment à bagages
1. À l'aide d'un petit tournevis platenveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.
2. Débrancher le connecteur électrique del'ampoule en appuyant sur la languette
du connecteur avec un doigt et en
tirant le connecteur.
ATTENTION
Débrancher toujours le premier
connecteur lors du remplacement de
l'ampoule. Sinon, les appareils
électriques et électroniques pourraient
être court-circuités.
3. Insérer le tournevis à tête plate dans
l'écart entre la lentille et son unité et
ensuite glisser le tournevis pour
détacher la lentille.
4. Débrancher l'ampoule en la tirant.
5. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
6-52
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

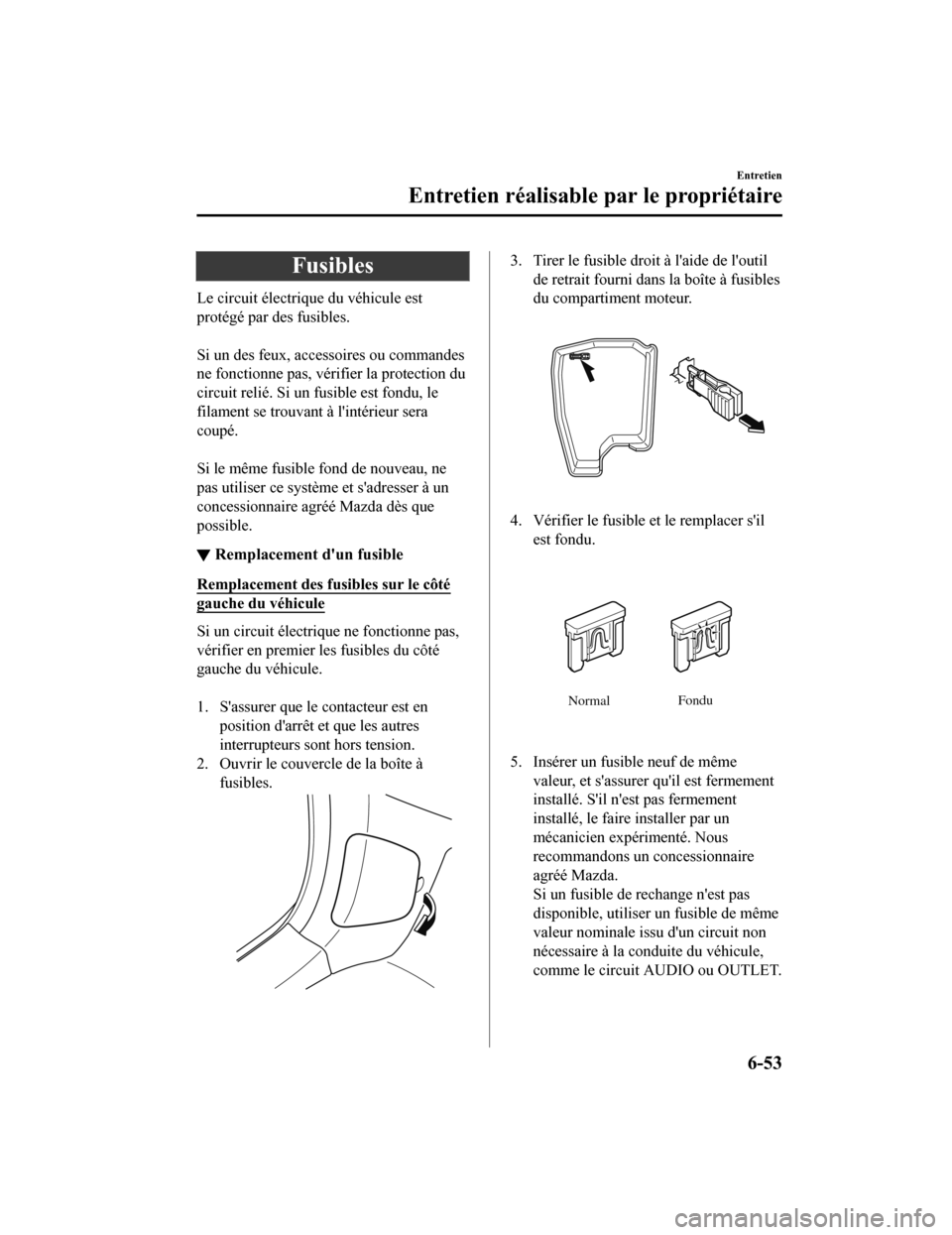

Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.

Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.

Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
▼Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.

1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à fusibles.
3. Tirer le fusible dro it à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
Normal Fondu
5. Insérer un fusible neuf de même
valeur, et s'assurer qu'il est fermement
installé. S'il n'est pas fermement
installé, le faire installer par un
mécanicien expérimenté. Nous
recommandons un concessionnaire
agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
Entretien
Entretien réalisable par le propriétaire
6-53
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

ATTENTION
Toujours remplacer un fusible par un
fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
6. Réinstaller le couvercle en prenant soin qu'il est bien installé.

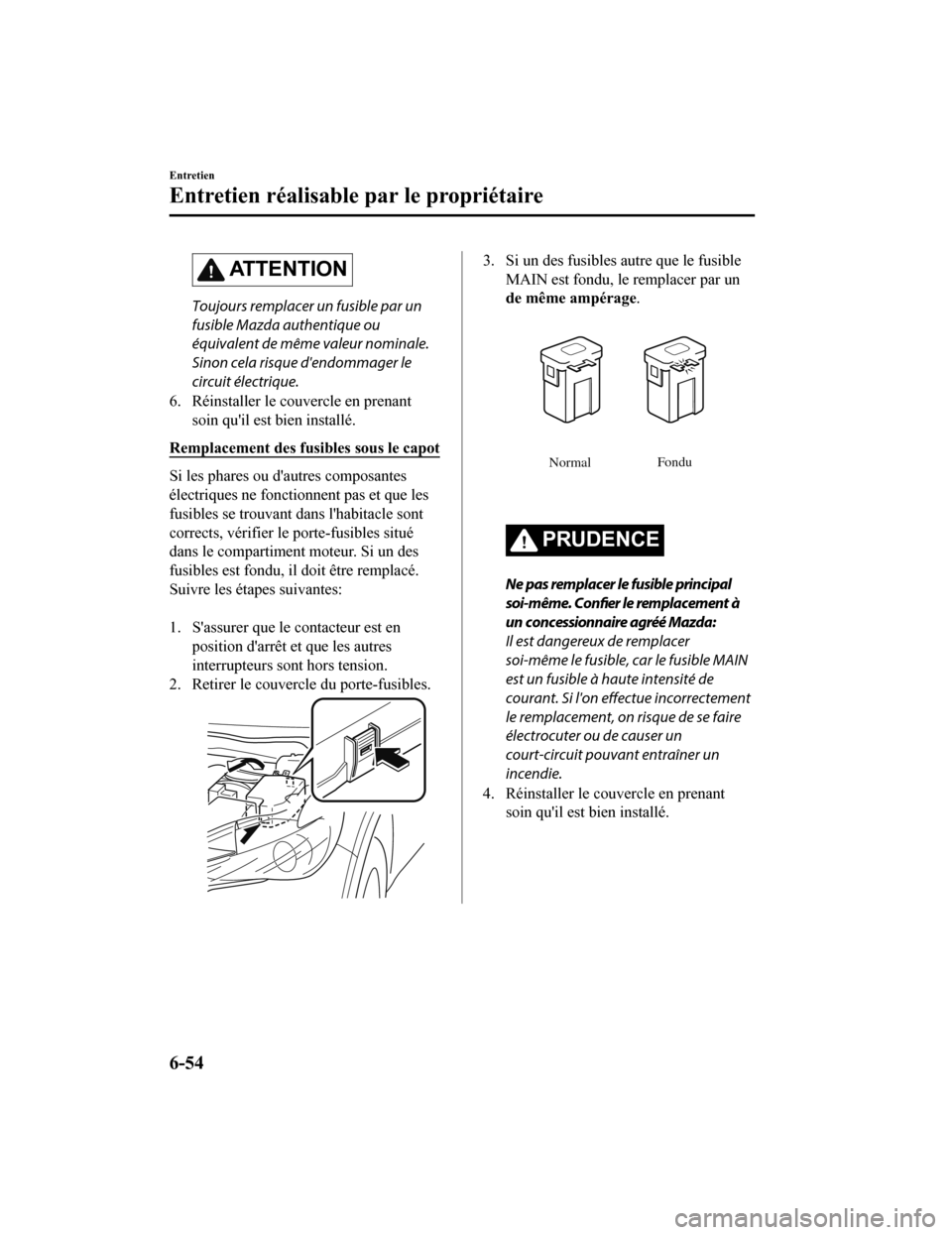

Remplacement d es fusibles sous le capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:

1. S'assurer que le contacteur est en position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
3. Si un des fusibles a utre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage .
NormalFondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer
soi-même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue incorrectement
le remplacement, on
risque de se faire
électrocuter ou de causer un
court-circuit pouvant entraîner un
incendie.
4. Réinstaller le couvercle en prenant soin qu'il est bien installé.
Entretien
Entretien réalisable par le propriétaire
6-54
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

▼Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VA L E U R
DE FU-SIBLE COMPOSANTE PROTÉGÉE
1
50 A Pour la protection de plusieurs circuits
2 IG2 30 A Pour la protection de plusieurs circuits
3 INJECTOR
ENG.SUB 30 A
Système de commande du moteur
*
4 SCR1
EVVT 20 A Système de commande du moteur
5 P.WINDOW1 30 A Lève-vitres électriques
*
6 R.HEATER 20 A ―
7 ADD FAN DE 40 A Ventilateur de refroidissement
*
8 WIPER.DEI 20 ADégivreur d'essuie-glace de pare-brise*
9DEFOG 40 A Désembueur de lunette arrière
10 DCDC DE 40 A ―
11 EPB R 20 A Frein de stationnement électrique (EPB) (droit)
12 EPB L 20 A Frein de stationnement électrique (EPB) (gauche)
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.6-55
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40

DESCRIPTIONVALEUR
DE FU-SIBLE COMPOSANTE PROTÉGÉE
13 AUDIO
DCDC REG 30 A
Système audio
*
14 FAN GE 30 A
Ventilateur de refroidissement*
15 ENG.MAIN 40 A Système de commande du moteur
16 ABS/DSC M 50 A ABS, système de c ommande dynamique de stabilité
17 FAN DE 40 A
Ventilateur de refroidissement
*
18 WIPER 20 A Essuie-glace et lave-glace de pare-brise
19 HEATER 40 A Climatiseur
20 ADD FAN GE 30 A Ventilateur de refroidissement
*
21 ENGINE.IG1 7,5 A Système de commande du moteur
22 C/U IG115 A Pour la protection de plusieurs circuits
23 AUDIO2 7,5 A Système audio
24 METER2 7,5 A ―
25 ENGINE3 15 A Système de commande du moteur
26 ENGINE2 15 A Système de commande du moteur
27 ENGINE1 15 A Système de commande du moteur
*
28AT 15 ASystème de commande de boîte de
vitesses, contacteur d'allu-
mage
29 H/CLEAN 20 A ―
30 A/C 7,5 A Climatiseur
31 AT PUMP 15 A ―
32 HORN 15 A Avertisseur
33 R.WIPER 15 A Essuie-glace de lunette arrière
34 H/L HI 20 A Feux de route
35 ST.HEATER 15 A Volant chauffant
*
36FOG 15 A
Antibrouillards*
377,5 A Système de commande du moteur
38 H/L LOW L 15 A Feux de croisement des phares (Gauche)
39 ENGINE4 15 A Système de commande du moteur
*
40― ― ―
41 METER1 10 A Combiné d'instruments
42 SRS1 7,5 A Coussin d'air
43 BOSE 25 A
Modèle avec le système audio Bose
®*
44 AUDIO1 15 A Système audio
45 ABS/DSC S 30 A ABS, système de c ommande dynamique de stabilité
Entretien
Entretien réalisable par le propriétaire
6-56*Certains modèles.
CX-5_8GN9-FC-18A_Edition1 2017-12-7 15:59:40
