Applikationer
OBS
Beroende på utrustningsgrad och specifikation kan skärmen visas olika.
Välj ikonen
på hemskärmen för att visa applikationsskärmen. Följande information kan
kontrolleras.
Övre skärm Artikel Funktion
BränsleekonomiövervakareVisning av bränsleförbrukning
Statusdisplay
Effektivitetsdisplay
AvslutningsvisningSe Bränsleekonomiövervakare
på sidan 4-101.
Bilens statusövervakareVägledning efter
varningAktuella varningar som kan
kontrolleras.Se Om en varningslampa tänds
eller blinkar på sidan 7-31.
UnderhållServiceintervall
Däckrotation
OljebyteSe Underhållsdisplay (ljudenhet
typ B) på sidan 6-13.
Funktioner i kupén
Ljudinställning [typ B (pekskärm)]
5-129

OBS
•När OS på enheten uppdateras kan information om hopparningen ha tagits bort. Om detta
händer måste du para ihop Bluetooth
®-enheten igen.
•Om du parar ihop en telefon som redan har parats ihop med din bil mer än en gång
tidigare, måste du ta bort ”Mazda” på din mobila enhet. Utför därefter
Bluetooth
®-sökning på din mobilenhet en gång till och para ihop den med den nu
upptäckta “Mazda”.
•Innan du parar ihop enheten måste du kontrollera att Bluetooth® är aktiverad både i din
telefon och i bilen.
•Om Bluetooth®-aktiverade enheter används på följande platser eller under följande
förhållanden, kanske det inte går att ansluta via Bluetooth
®.
•Enheten är dold från mittdisplayen, till exempel bakom eller under ett säte eller inuti
handskfacket.
•Enheten har kontakt med eller täcks av ett metallföremål.
•Enheten är inställd på energisparläge.
•Olika Bluetooth®-aktiverade enheter kan användas för Bluetooth® handsfree och
Bluetooth
®-ljud. Enhet A kan till exempel anslutas som en Bluetooth® handsfree-enhet
och enhet B kan anslutas som en Bluetooth
®-ljudenhet. Följande kan dock inträffa om de
används samtidigt.
•Bluetooth®-anslutningen till en enhet kopplas bort.
•Störningar uppstår i ljudet för handsfree-funktionen.
•Handsfree-funktionen fungerar långsamt.
Funktioner i kupén
Ljudinställning [typ B (pekskärm)]
5-132

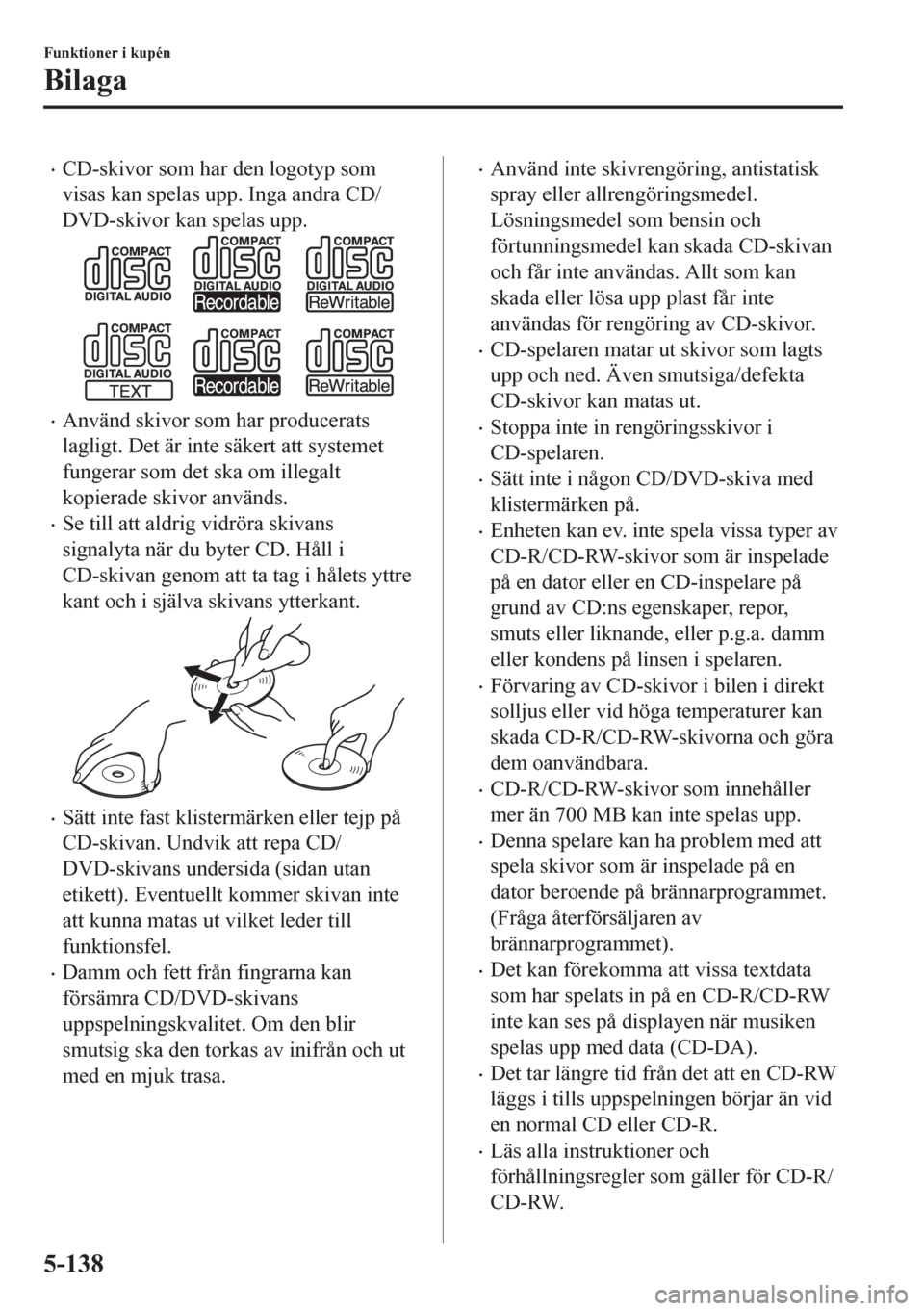

•CD-skivor som har den logotyp som
visas kan spelas upp. Inga andra CD/
DVD-skivor kan spelas upp.
•Använd skivor som har producerats
lagligt. Det är inte säkert att systemet
fungerar som det ska om illegalt
kopierade skivor används.
•Se till att aldrig vidröra skivans
signalyta när du byter CD. Håll i
CD-skivan genom att ta tag i hålets yttre
kant och i själva skivans ytterkant.
•Sätt inte fast klistermärken eller tejp på
CD-skivan. Undvik att repa CD/
DVD-skivans undersida (sidan utan
etikett). Eventuellt kommer skivan inte
att kunna matas ut vilket leder till
funktionsfel.
•Damm och fett från fingrarna kan
försämra CD/DVD-skivans
uppspelningskvalitet. Om den blir
smutsig ska den torkas av inifrån och ut
med en mjuk trasa.
•Använd inte skivrengöring, antistatisk
spray eller allrengöringsmedel.
Lösningsmedel som bensin och
förtunningsmedel kan skada CD-skivan
och får inte användas. Allt som kan
skada eller lösa upp plast får inte
användas för rengöring av CD-skivor.
•CD-spelaren matar ut skivor som lagts
upp och ned. Även smutsiga/defekta
CD-skivor kan matas ut.
•Stoppa inte in rengöringsskivor i
CD-spelaren.
•Sätt inte i någon CD/DVD-skiva med
klistermärken på.
•Enheten kan ev. inte spela vissa typer av
CD-R/CD-RW-skivor som är inspelade
på en dator eller en CD-inspelare på
grund av CD:ns egenskaper, repor,
smuts eller liknande, eller p.g.a. damm
eller kondens på linsen i spelaren.
•Förvaring av CD-skivor i bilen i direkt
solljus eller vid höga temperaturer kan
skada CD-R/CD-RW-skivorna och göra
dem oanvändbara.
•CD-R/CD-RW-skivor som innehåller
mer än 700 MB kan inte spelas upp.
•Denna spelare kan ha problem med att
spela skivor som är inspelade på en
dator beroende på brännarprogrammet.
(Fråga återförsäljaren av
brännarprogrammet).
•Det kan förekomma att vissa textdata
som har spelats in på en CD-R/CD-RW
inte kan ses på displayen när musiken
spelas upp med data (CD-DA).
•Det tar längre tid från det att en CD-RW
läggs i tills uppspelningen börjar än vid
en normal CD eller CD-R.
•Läs alla instruktioner och
förhållningsregler som gäller för CD-R/
CD-RW.
Funktioner i kupén
Bilaga
5-138

•Använd inte skivor med fastsatt
cellofantejp, delvis avrivna etiketter
eller med självhäftande material som
läckt ut från CD-etikettens kanter.
Använd inte heller skivor med
kommersiellt tillgängliga CD-R-etiketter
påmonterade. Eventuellt kommer skivan
inte att kunna matas ut vilket leder till
funktionsfel.
tSå används MP3-spelaren
MP3 står för MPEG Audio Layer 3, vilket
är en standardiserad röstkomprimering
som fastställts av ISO
*1 arbetsgrupp
(MPEG).
Genom att använda MP3 kan man
komprimera ljudfilen så att den blir
ungefär en tiondel av originalfilens
storlek.
Denna enhet spelar upp filer med
filtillägget (.mp3) som en MP3-fil.
*1 Internationella
standardiseringsorganisationen (ISO)
VIKTIGT
Använd inte en
ljudfiländelse för andra
filer
än ljudfiler. Ändra dessutom inte en
ljudfiländelse. I annat fall känner enheten
inte igen filen korrekt vilket resulterar i brus
eller felfunktion.
OBS
Denna produkts licens gäller endast för
privat, icke-kommersiell användning, och
gäller inte för kommersiella (dvs.
inkomstgenererande) realtidssändningar
(kabel, satellit, eller annan media),
sändning via Internet, intranät eller andra
nätverk eller i andra elektroniska
spridningssystem som play-audio eller
audio-on-demand. En separat licens
behövs för denna användning. För
ytterligare information, se http://
www.mp3licensing.com.
•Detta audiosystem hanterar MP3-filer
som har spelats in på CD-R/CD-RW/
CD-ROM.
•När du namnger en MP3-fil ska du se
till att lägga till ändelsen (.mp3) efter
filnamnet.
•Endast ett begränsat antal tecken kan
visas på displayen.
tSå här använder du WMA-spelaren
WMA är en förkortning av Windows
Media
*1 Audio och är det
ljudkomprimeringsformat som används av
Microsoft
*1.
I detta format kan man skapa och spara
ljuddata med högre
kompressionsförhållande än MP3.
Denna enhet spelar upp filer med
filtillägget (.wma) som WMA-filer.
*1 Windows Media och Microsoft är
registrerade varumärken som tillhör
Microsoft Corporation i USA och
andra länder.

Funktioner i kupén
Bilaga
5-139

6Underhåll och skötsel
Hur du behåller din Mazda i toppskick.
Viktig information ............................ 6-2
Inledning ...................................... 6-2
Serviceintervall ................................. 6-3
Serviceintervall ............................ 6-3
Underhållsdisplay ...................... 6-12
Ägarunderhåll ................................. 6-15
Förebyggande underhåll av
ägaren .........................................6-15
Motorhuv ................................... 6-17
Översikt över motorrum ............ 6-19
Motorolja ................................... 6-20
Kylvätska ................................... 6-25
Broms/kopplingsvätska ..............6-26
Spolarvätska ...............................6-27
AdBlue
® (med selektiv katalytisk
reduktion (SCR)) ....................... 6-28
Karossdelssmörjning ..................6-31
Torkarblad .................................. 6-32
Batteri ........................................ 6-37
Byte av nyckelbatteri ................. 6-40
Däck ........................................... 6-42
Glödlampor ................................ 6-46
Säkringar .................................... 6-54
Bilvård ............................................. 6-61
Utvändig vård ............................ 6-61
Interiörvård ................................ 6-66
6-1

Underhållsdisplay
tUnderhållsdisplay (audio av typ A)
“Oljebyte” med flexibel inställning*1 är tillgänglig. Kontakta en auktoriserad
Mazda-verkstad för mer information
*2. När den flexibla inställningen för olje- och filterbyte
är valt kommer verktygsindikeringslampan i instrumentgruppen att tändas när den
kvarvarande körsträckan innan service närmar sig 1 000 km, eller återstående dagar är
mindre än 15 (beroende på vad som kommer först).
Återställning
Håll instrumentpanelens belysningsreglage intryckt när tändningen är avstängd och slå
sedan på den igen. Håll instrumentpanelens belysningsreglage intryckt i mer än 5 sekunder.
Mastervarningslampan blinkar under några sekunder efter att återställningen är klar.
Belysningsreglage på instrumentbräda
*1 Den flexibla inställningen för olje- och filterbyte är tillgänglig (endast för vissa
modeller). Baserat på hur motorn körs beräknar den inbyggda datorn i bilen hur lång tid/
körsträcka det är kvar till nästa service med olje- och filterbyte.
*2 När den flexibla inställningen för olje- och filterbyte är vald måste systemet nollställas
efter ett oljebyte oavsett om verktygssymbolen har indikerat det eller ej.
Underhåll och skötsel
Serviceintervall
6-12

¾Späd inte ut AdBlue® med vatten. Om
utspädd AdBlue
® används kan det orsaka
problem med SCR-systemet eller skada
det.
¾Fyll inte på någon annan vätska än
AdBlue
® i ureatanken. Om någon annan
vätska än AdBlue
® används kan det
orsaka problem med SCR-systemet eller
skada det. Slå inte på tändningen.
Kontakta en kunnnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-reparatör.
¾Använd en flaska med spillskydd när du
fyller på AdBlue
®. Om en
flaska utan
spillskydd eller en automat på en
bensinstation används kan det orsaka
läckor eller att AdBlue
® sprutar ut.
¾Fyll inte på för mycket AdBlue
®. Om
AdBlue
® fylls på i onödan kan det orsaka
problem med ureatanken eller skada
den. Använd alltid en flaska med
automatiskt stopp och sluta fylla på
vätska när det automatiska stoppet
aktiveras.
OBS
•Flytta bilen till en varmare plats när du
fyller på AdBlue
® om temperaturen är
låg (–11 °C eller lägre). Om AdBlue
®
börjar frysa kanske vätskan inte flödar
som den ska vilket gör att fel mängd
fylls på. Om vätskan fryser i ureatanken
kanske du inte heller kan avgöra om rätt
mängd har fyllts på.
•Vi rekommenderar att en auktoriserad
Mazda-återförsäljare fyller på AdBlue
®.
Om du vill fylla på AdBlue
® själv, ska
du följa proceduren nedan.

Påfyllning
1. Kontrollera mängden återstående
AdBlue
® på
multiinformationsdisplayen.
Se Återstående AdBlue
® och Visning
av maximal körsträcka (med selektiv
katalytisk reduktion (SCR)) på sidan
4-40.
4,0 l AdBlue
® eller mer måste fyllas
på.
OBS
Som referens är mängden som ska
fyllas på beroende på indikatorn för
AdBlue
®-nivå (%) följande:
Angiven procent (%)
återstående vätskaMängd som ska fyllas
på (referens)*1
100 — 85 Påfyllning behövs inte
80 — 70 Cirka 4,0 l
65 — 60 Cirka 5,0 l
55 — 50 Cirka 6,0 l
45 — 35 Cirka 7,0 l
30 — 25 Cirka 8,0 l
25 — 15 Cirka 9,0 l
10 — 0 Cirka 10,0 l
*1 Även om rätt mängd AdBlue® fylls på
kanske 100 % inte visas på displayen.

2. Stanna bilen på plan mark.
3. Stäng av tändningen.
4. Öppna tankluckan.
Se Påfyllning på sidan 3-38.
Underhåll och skötsel
Ägarunderhåll
6-29

10. Kontrollera följande när bilen står
stilla.
•Ingen varningsindikering om
AdBlue
®-nivå visas på
multiinformationsdisplayen.
•Indikeringen för AdBlue®-nivå (%)
på multiinformationsdisplayen visar
en ökning.
Se Återstående AdBlue
® och
Visning av maximal körsträcka (med
selektiv katalytisk reduktion (SCR))
på sidan 4-40.
Om indikeringarna fortsätter att visas
när fordonet stått stilla i en minut:
•Om du har fyllt på 4,0 l AdBlue® i
enlighet med AdBlue
®-nivåindikeringen
(%) på multiinformationsdisplayen ska
du göra i ordning ytterligare 4,0 l
AdBlue
® eller mer och fylla på genom
att följa påfyllningsproceduren.
•Om du fyllt på rätt mängd AdBlue®
kommer indikeringen för AdBlue®-nivå
(%) på multiinformationsdisplayen att
visa en ökning när fordonet körs. Om
AdBlue
®-nivån (%) inte ökar eller
hastighetsbegränsningen inte inaktiveras
trots att du kör fordonet bör du kontakta
en kunnig reparatör. Vi rekommenderar
en auktoriserad Mazda-verkstad.
Karossdelssmörjning
Alla rörliga delar på karossen, såsom
dörrar och huvgångjärn och lås, bör
smörjas varje gång ett oljebyte utförs.
Använd ett fryssäkert smörjmedel på lås
vid kalla väderförhållanden.

Se till att motorhuvens sekundära lås
förhindrar huven från att öppnas när
huvudlåset är släppt.
Underhåll och skötsel
Ägarunderhåll
6-31

OBS
•Eftersom äkta läder är ett naturligt
material är ytan inte enhetligt utan kan
ha naturliga repor och skrynklor.
•För att bibehålla kvaliteten så länge
som möjligt, rekommenderas
regelbundet underhåll cirka två gånger
om året.
•Om läderklädseln kommer i kontakt med
något av följande ska den omedelbart
rengöras.
Om den inte rengörs kan det leda till
tidig förslitning, mögel och fläckar.
•Sand och smuts
•Fett och olja, t.ex. handkräm
•Alkohol, t.ex. i kosmetika eller
hårvårdsprodukter
•Om läderklädseln blir våt ska fukten
genast torkas bort med en torr trasa.
Om fukt blir kvar på ytan kan lädret
hårdna och krympa.
•Exponering av direkt solljus under
långa perioder kan också försämra
lädret och leda till att det krymper. Om
du parkerar bilen under direkt solljus
under långa perioder, skydda
inredningen genom att använda
solskydd.
•Låt inte vinylprodukter ligga på
läderklädseln under längre perioder. De
kan påverka lädrets kvalitet och färg.
Om kupétemperaturen blir hög, kan
vinylen förstöras och fastna på äkta
läder.
tSkötsel av plastdetaljer
VIKTIGT
Använd inte polermedel.
Beroende på produktens ingredienser kan
den orsaka missfärgningar, fläckar,
sprickor eller flagor i ytbehandlingen.
tUnderhåll av instrumentpanelens
ovansida (mjuk vaddering)
Mjuka paneler ska endast rengöras med
mycket mjuka trasor. Om du gnuggar hårt
på den mjuka vadderade ytan med en torr
trasa kan den skadas och få vita
repmärken.
1. Torka det smutsiga området med en
mjuk trasa som fuktats med ett milt
rengöringsmedel (cirka 5%) utspätt
med vatten.
2. Torka av resterande rengöringsmedel
med en väl urvriden trasa som är
indränkt i rent vatten.
tUnderhåll av Active Driving Display
(ADD)
*
Vindrutetyp
Det dammtåliga skiktet har en beläggning.
Använd aldrig en hård eller grov trasa och
använd inte något rengöringsmedel vid
rengöringen. Om det kommer något
lösningsmedel på Active Driving Display
(ADD) måste det omedelbart torkas av.
Det finns risk att det dammtåliga skiktet
skadas och beläggningen repas. Använd en
mjuk trasa, exempelvis en som används
för att rengöra glasögon.
Underhåll och skötsel
Bilvård
6-68*Vissa modeller.

7Om det uppstår problem
Information som kan vara till hjälp om det uppstår problem med bilen.
Nödparkering .................................... 7-2
Nödparkering ............................... 7-2
Fästrem för varningstriangel
*............
...................................................... 7-2
Punktering ......................................... 7-3
Förvaring av reservhjul och
verktyg ......................................... 7-3
Däckreparationssats för
nödsituationer
*............................. 7-7
Byte av punkterat däck (med
reservdäck) .................................7-14
Batteriet är urladdat ...................... 7-20
Starthjälp .................................... 7-20
Nödstart ........................................... 7-23
Start av bränsleflödad motor
(SKYACTIV-G 2.0 och SKYACTIV-
G 2.5) ......................................... 7-23
Knuffstart ................................... 7-23
Köra slut på bränsle (SKYACTIV-D
2.2) ............................................. 7-24
Överhettning ................................... 7-25
Överhettning .............................. 7-25
Bogsering i nödsituation .................7-27
Beskrivning av bogsering .......... 7-27
Bogserkrokar ..............................7-29
Varnings-/indikeringslampor och
varningsljud .................................... 7-31
Om en varningslampa tänds eller
blinkar ........................................ 7-31
Meddelande som visas på
multiinformationsdisplayen ....... 7-49
Meddelande som visas på
displayen .................................... 7-51
Varningsljud är aktiverat ............ 7-53
När du inte kan öppna bakluckan.........
........................................................... 7-60
När du inte kan öppna bakluckan ......
.................................................... 7-60
Systemet för Active Driving Display
(ADD) fungerar inte ....................... 7-61
Om active driving display inte
fungerar ...................................... 7-61
*Vissa modeller.7-1
