MAZDA MODEL CX-5 2019 Instrukcja Obsługi (in Polish)

Terminy/prze‐biegi przeglą‐ dów okres‐
owych Maksymalna liczba miesięcy lub
kilometrów, w zależności od tego, który z warunków
wystąpi wcześniej.
Miesiące 6 121824303642485460667278849096
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Olej mechanicznej skrzyni bie‐
gów R
Olej tylnego mechanizmu różni‐
cowego
*12
Olej w skrzyni rozdzielczej*12
Przednie i tylne zawieszenie,
przeguby kulowe i luzy osiowe
łożysk kół IIIIIIII
Osłony przeciwpyłowe półosi
napędowych IIII
Układ wydechowy i osłony ter‐
miczne Sprawdzić co 80.000 km.
Śruby i nakrętki w podwoziu
i w nadwoziu TTTTTTTT
Stan nadwozia (rdza, korozja
i perforacja) Sprawdzić raz w roku.
Kabinowy filtr powietrza (jeżeli
jest zainstalowany) RRRRRRRR
Opony (łącznie z kołem zapaso‐
wym) (łącznie z regulacją ciśnie‐
nia w oponach) I IIIIIIIIIIIIIII
Zamiana kół Zamieniać co 10.000 km.
Zestaw do awaryjnej naprawy opony
(jeśli jest zainstalowany)*13Sprawdzić raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wymienić
L: Nasmarować
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 1 0.000 km lub co roku, czyli częściej niż
przewiduje to plan przeglądów okresowych.
Algieria, Armenia, Angola, Bahrajn, Boliwia, Burundi, Brytyjski e Wyspy Dziewicze, Kambodża, Kamerun,
Chile, Kostaryka, Wybrzeże Kości Słoniowej, Curacao, Salwador, Gabon, Ghana, Gruzja, Gwatemala, Haiti,
Honduras, Hong Kong, Iran, Jordania, Kenia, Makau, Malezja, Mon golia, Mozambik, Mjanma, Nigeria,
Nikaragua, Oman, Panama, Papua Nowa Gwinea, Peru, Filipiny, Sen egal, Seszele, Syria, Tanzania,
Zjednoczone Emiraty Arabski e, Wietnam, Zair, Zimbabwe
Obsługa i konserwacja
Plan przeglądów okresowych
6-15
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj o lej silnikowy i filtr
oleju częściej niż w zalecanych terminach.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samoc hód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich od cinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*3 W przypadku silników SKYACTIV-D 2.2 i SKYACTIV-G 2.5T kasowanie parametrów oleju jest konieczne za
każdym razem, kiedy wymieniany jest olej silnikowy, niezależnie od wyświetlania komunikatu/lampki
sygnalizacyjnej obsługi okresowej.
*4 Jeżeli samochód jest eksploato wany głównie w warunkach podanych poniżej, należy czyścić układ paliwowy
co 5.000 km przez pierwsze pokona ne 20.000 km lub mniej; następnie należy czynność tę wykonywać co
10.000 km.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samoc hód do nauki jazdy.
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Jazda w ekstremalnym upale
*5 Należy stosować oryginalny środ ek do usuwania osadu w silniku firmy Mazda. Stosowanie nieoryginalnego
środka do usuwania osadu w silniku może doprowadzić do awarii wewnętrznej układu paliwowego. Ze
szczegółami można się zapoznać na stronach 3-34, 9-8.
*6 Brunei, Kambodża, Indonezja, La os, Malezja, Mjanma, Filipiny, Tajlandia, Wietnam*7 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowa ny głównie w warunkach podanych poniżej, sprawdzaj paski napędowe
częściej niż w zalecanych przedziałach czasowych.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich od cinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
f) Jazda przez dłuższy okres w ekstremalnie wilgotnych lub ulewn ych warunkach
*8 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*9 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowyc h.
*10 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych teren ach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10.000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie spra wdzenia wyglądu zewnętrznego.
*11 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowa ny w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy co
12 miesięcy.
*12 Jeśli komponent był zalany wodą , olej powinien być wymieniony.*13 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryj nej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczel niacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-16
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Monitor obsługi okresowej
Monitor obsługi okresowej (System audio typu A)
Ten system udostępnia możliwość stosowania elastycznego planu wymiany oleju
silnikowego
*1. W celu uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną
Stacją Obsługi Mazdy
*2. W samochodach, w których włączony jest elastyczny plan
wymiany oleju silnikowego lampka sygnalizacyjna z symbolem kluc za w zestawie
wskaźników włączy się w sytuacji, gdy pozostała przydatność oleju pozwala na
przejechanie mniej niż 1.000 km lub liczba dni pozostała do wym iany wynosi mniej niż 15
(w zależności od tego , co nastąpi najpierw).
Metoda kasowania
Naciśnij i przytrzymaj regulator podświetlenia zestawu wskaźnik ów, gdy zapłon jest
wyłączony, a następnie włącz zapłon. Przytrzymuj nadal regulato r podświetlenia zestawu
wskaźników przez ponad 5 sekund. Główna lampka ostrzegawcza będ zie migać kilka
sekund, gdy tylko kasowanie zostanie ukończone.
Pokrętło podświetlenia deski rozdzielczej
*1 Stosowanie elastycznego planu wymiany oleju silnikowego możliw e jest tylko
w niektórych modelach. W zależności od warunków pracy silnika j ego sterownik
oblicza pozostałą przydatność oleju.
*2 Jeżeli włączony jest elastyczny plan wymiany oleju silnikowego, to przy każdej
wymianie oleju silnikowego należy skasować jego parametry nieza leżnie od tego, czy
wyświetlana jest lampka sygnalizacyjna obsługi okresowej, czy n ie.
Obsługa i konserwacja
Plan przeglądów okresowych
6-17
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Monitor obsługi okresowej (System audio typu B)
1. Wybierz ikonę na ekranie głównym i wyświetl ekran Aplikacji.
2. Wybierz „Monitor stanu samochodu”.
3. Wybierz „Obsługa okresowa”, aby wyświetlić ekran z wykazem cz ynności obsługi
okresowej.
4. Wybierz na ekranie pozycję ustawień, w której chcesz wprowadz ić zmiany.
W ekranie konfiguracji można dostosować ustawienia w następujący sposób:
Pozycja Element Objaśnienie
Przegląd okres‐
owy Ustawienie
Powiadomienie można włączyć/wyłączyć.
Czas (w miesiącach) Wyświetla czas lub pozostały przebieg do ter minu/przebiegu,
w którym konieczne jest wykonanie obsługi.
Wybierz ten element, aby ustawić okres obsługi.
Wskazanie/Lampka sygna lizacyjna obsługi okresowej w zestawie
wskaźników zaświeci się, gdy po zostały przebieg wynosi mniej
niż 1.000 km lub 600 mil, lub pozostała liczba dni wynosi mniej
niż 15 (w zależności od tego, co nastąpi najpierw).
Dystans (km lub mile)
Resetuj
Kasuje czas i przebieg do wartości początkowych.
Po włączeniu systemu k
onieczne jest jego skasowanie po każdej
wykonanej obsłudze.
Zamiana kół Ustawienie
Powiadomienie można włączyć/wyłączyć.
Dystans (km lub mile) Wyświetla pozostały przebieg, prz
y którym konieczna jest zamia‐
na opon.
Wybierz ten element, aby ustawić przebieg do kolejnej zamiany
opon.
Wskazanie/Lampka sygna lizacyjna obsługi okresowej w zestawie
wskaźników będą włączone, gdy pozostały przebieg wynosi
mniej niż 1.000 km lub 600 mil.
Resetuj Kasuje przebieg do wartości początkowej.
Po włączeniu systemu k
onieczne jest jego skasowanie po każdej
wykonanej zamianie kół.
Wymiana oleju Ustawienie
*1Powiadomienie można włączyć/wyłączyć.
Dystans (km lub mile) Wyświetla pozostały przebieg, p
rzy którym konieczna jest wy‐
miana oleju.
Wybierz ten element, aby ustawić przebieg do kolejnej wymiany
oleju.
Wskazanie/Lampka sygna lizacyjna obsługi okresowej w zestawie
wskaźników będą włączone, gdy pozostały przebieg wynosi
mniej niż 1.000 km lub 600 mil.
Resetuj
*2Kasuje przebieg do wartości początkowej.
Po włączeniu systemu k onieczne jest jego skasowanie po każdej
wykonanej wymianie oleju.
Obsługa i konserwacja
Plan przeglądów okresowych
6-18
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

*1 Stosowanie elastycznego planu wymiany oleju silnikowego możliwe jest tylko w niektórych modelach. W celu
uzyskania szczegółowych informacj i skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy.
Jeżeli włączony jest elastyczny plan wymiany oleju silnikowego na wyświetlaczu pojawią się następujące
elementy. Sterownik silnika oblicza pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca
informowany jest o konieczności w ymiany oleju poprzez lampkę sygnalizacyjną z symbolem klucza świecącą
się w zestawie wskaźników.
*2 Przy każdorazowej wymianie oleju silnikowego, w przypadku wers ji SKYACTIV-G 2.5T i SKYACTIV-D 2.2
wymagane jest skasowanie paramet rów oleju zapisanych w pamięci jednostki sterującej silnikiem samochodu.
Parametry oleju zapisane w pamięc i jednostki sterującej silnikiem może zresetować Twoja Autoryzowana
Stacja Obsługi Mazdy lub możesz z apoznać się z procedurą kasowania parametrów oleju zapisanych
w pamięci jednostki steru jącej na stronie 6-29.
ZaczepElement Objaśnienie
Wymiana oleju Okres eksploatacji oleju
(%) Wyświetla termin przydatności oleju silnikowego, przy którym
konieczna jest wymiana oleju.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zesta‐
wie wskaźników będą włączone, gdy pozostały przebieg wy‐
nosi mniej niż 1.000 km lub pozostała liczba dni wynosi mniej
niż 15 (w zależności od tego, co nastąpi najpierw).
Resetuj Przywraca wartość pozostałej przydatności oleju do 100%.
System należy skasować po każd
ej wymianie oleju silnikowe‐
go.
Obsługa i konserwacja
Plan przeglądów okresowych
6-19
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Środki ostrożności obowiązujące przy wykonywaniuobsługi przez właściciela
Obsługa rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli jak niżej:
•Poziom oleju silnikowego (strona 6-30)
•Poziom płynu chłodzącego silnika (strona 6-31)
•Poziom płynu hamulcowego i układu wspomagania sprzęgła (strona 6-33)
•Poziom płynu spryskiwaczy (strona 6-34)
•Stan akumulatora (strona 6-48)
•Ciśnienie w oponach (strona 6-52)

Niewłaściwe lub niekompletne wyko nanie czynności obsługowych może spowodować
problemy. Ten rozdział zawiera tylko instrukcje dotyczące przep rowadzania łatwych
czynności.

Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury m ogą być wykonane
wyłącznie przez wykwalifikowanych specjalistów za pomocą specja lnych narzędzi.

Przegląd okresowy wykonany nieprawidłowo przez właściciela podc zas okresu gwarancji
może spowodować jej utratę. Szczegółowe informacje znajdują się w BROSZURZE
INFORMACYJNEJ "Gwarancja i serwi sowanie" przekazanej wraz z pojazdem. Jeżeli nie
masz pewności, że przegląd lub obsługę wykonasz samodzielnie, n ależy prace zlecić
wykwalifikowanym specjalistom, zalecamy skorzystanie z Autoryzo wanej Stacji Obsługi
Mazdy.

Obowiązują normy ochrony środowiska dotyczące utylizacji zużyty ch olejów i płynów.
Prosimy o właściwą utylizację zużytych produktów zgodnie z norm ami ochrony
środowiska.

Zalecamy przekazanie zużytych olejów i płynów z Twojego samocho du do Autoryzowanej
Stacji Obsługi Mazdy.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-20
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

OSTRZEŻENIE
Nie wykonuj przeglądów okresowych, gdy nie posiadasz wystarczającej wiedzy
i doświadczenia oraz właściwych narzędzi i wyposażenia do ich wykonania. Zleć wykonanie
przeglądu wykwalifikowanym specjalistom.
Wykonanie przegl\bdów okresowych, które nie zostan\b przeprowadzone właściwie, zagraża
bezpieczeństwu. Przy wykonywaniu niektó rych czynności zwi\bzanych z przegl\bdem
okresowym możesz odnieść poważne obrażenia.
Jeżeli przy uruchomionym silniku konieczne jest wykonanie czynności obsługowych pod
pokrywą silnika, przed zbliżeniem się do silnika lub do wentylatora chłodnicy, który może się
niespodziewanie włączyć, należy zdjąć biżuterię (szczególnie pierścionki, bransolety, zegarki
i naszyjniki) oraz szaliki, krawaty i podobne luźne części garderoby:
Praca pod pokryw\b silnika przy uruchomionym si lniku jest niebezpieczna. Staje się jeszcze
bardziej niebezpieczna, jeśli nosisz na sobie biżuterię lub luźne ubrania b\bdź masz długie
włosy lub dług\b brodę.
Mog\b się one zapl\btać w ruchome elem enty silnika i spowodować obrażenia.
Zatrzymaj samochód w bezpiecznym miejscu, wyłącz zapłon i przed przystąpieniem do
dalszych czynności upewnij się, czy wentylator chłodnicy nie pracuje:
Podejmowanie jakichkolwiek czynności w pobliżu pracuj\bcego wentylatora zagraża
bezpieczeństwu. Wentylator może nadal pracować nawet wtedy, gdy silnik został wył\bczony,
a temperatura w komorze silnika jest nadal wy soka. Pracuj\bcy wentylator może Cię uderzyć
i spowodować poważne obrażenia.
Nie zostawiaj żadnych przedmiotów w komorze silnika:
Po skończeniu czynności przegl\bdowych lub na praw, pamiętaj o usunięciu z komory silnika
wszystkich przedmiotów takich jak narzędzia lub szmaty.
Przedmioty tam pozostawione mog\b spowodow ać uszkodzenie silnika lub doprowadzić do
niespodziewanego wypadku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-21
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

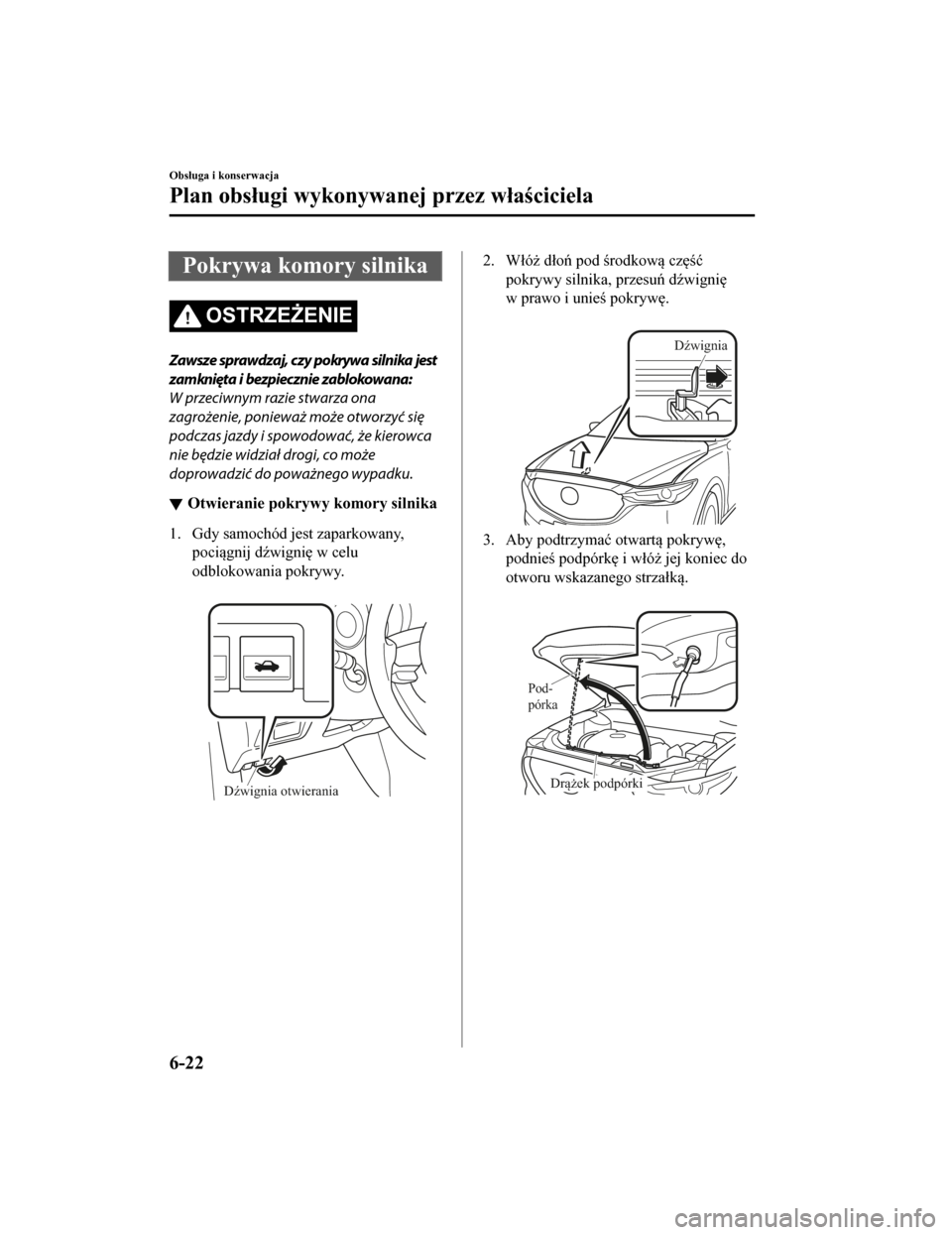

Pokrywa komory silnika
OSTRZEŻENIE
Zawsze sprawdzaj, czy pokrywa silnika jest
zamknięta i bezpiecznie zablokowana:
W przeciwnym razie stwarza ona
zagrożenie, ponieważ może otworzyć się
podczas jazdy i spowodować, że kierowca
nie będzie widział drogi, co może
doprowadzić do poważnego wypadku.
Otwieranie pokrywy komory silnika
1. Gdy samochód jest zaparkowany,
pociągnij dźwignię w celu
odblokowania pokrywy.

Dźwignia otwierania
2. Włóż dłoń pod środkową część
pokrywy silnika, przesuń dźwignię
w prawo i unieś pokrywę.

Dźwignia
3. Aby podtrzymać otwartą pokrywę,podnieś podpórkę i włóż jej koniec do
otworu wskazanego strzałką.

Pod-
pórka
Drążek podpórki
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-22
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

Zamykanie pokrywy silnika
1. Sprawdź pod pokrywą, czy wszystkiekorki wlewów są na miejscu i czy nie
pozostały pod nią żadne luźne
elementy (np. nar zędzia, pojemniki
z płynami, itp.).

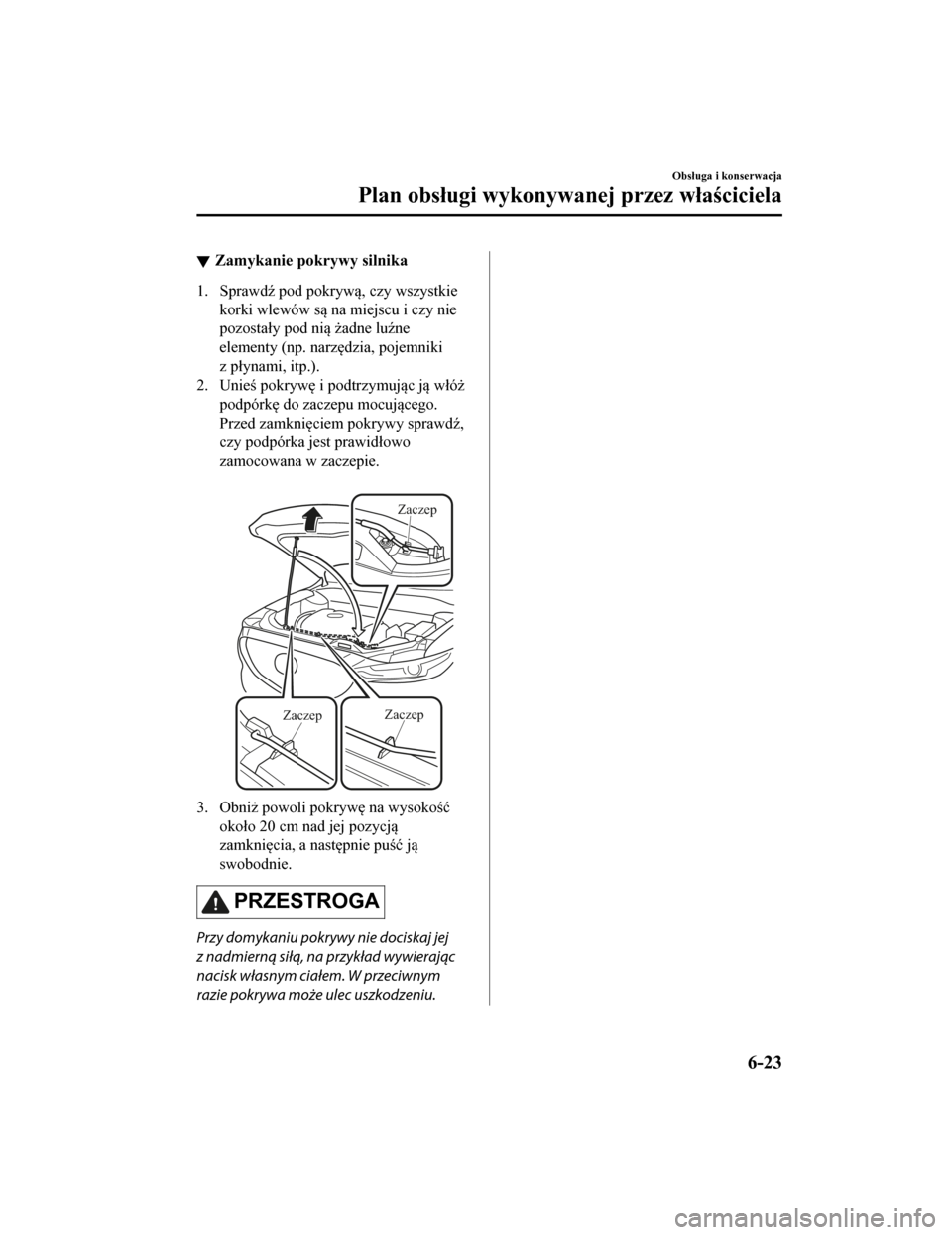

2. Unieś pokrywę i podtrzymując ją włóż podpórkę do zaczepu mocującego.
Przed zamknięciem pokrywy sprawdź,
czy podpórka jest prawidłowo
zamocowana w zaczepie.

Zaczep ZaczepZaczep
3. Obniż powoli pokrywę na wysokość
około 20 cm nad jej pozycją
zamknięcia, a następnie puść ją
swobodnie.
PRZESTROGA
Przy domykaniu pokrywy nie dociskaj jej
z nadmiern\b sił\b, na przykład wywieraj\bc
nacisk własnym ciałem. W przeciwnym
razie pokrywa może ulec uszkodzeniu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-23
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59

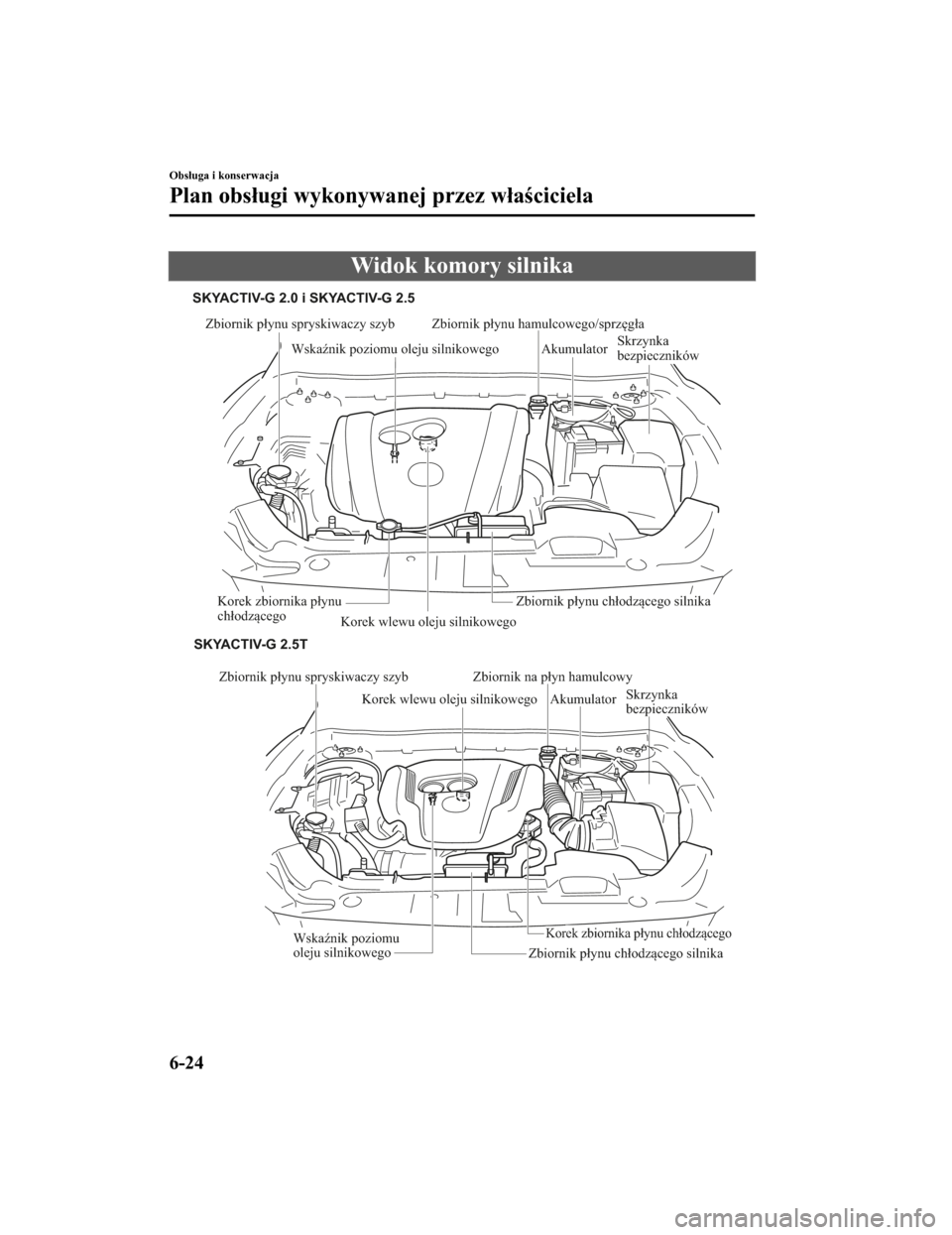

Widok komory silnika
Zbiornik płynu spryskiwaczy szybKorek wlewu oleju silnikowegoZbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu oleju silnikowego Akumulator
Skrzynka
bezpieczników
Korek zbiornika płynu
chłodzącegoZbiornik płynu chłodzącego silnika
SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Zbiornik płynu spryskiwaczy szyb
Korek wlewu oleju silnikowego
Wskaźnik poziomu
oleju silnikowego AkumulatorSkrzynka
bezpieczników
Korek zbiornika płynu chłodzącego
Zbiornik płynu chłodzącego silnika
SKYACTIV-G 2.5T
Zbiornik na płyn hamulcowy
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-24
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
