MAZDA MODEL CX-5 2019 Manual do proprietário (in Portuguese)

Intervalo de
Manutenção Número de meses ou quilómetros, o que ocorrer primeiro.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Parafusos e porcas do chassis e
carroçaria TTTTTTTT
Condição da carroçaria (oxidação,
corrosão e perfuração) Inspecionar anualmente.
Filtro de ar do habitáculo (se equi‐
pado) RRRRRRRR
Pneus (incluindo pneu sobressalen‐
te) (com ajuste de pressão) IIIIIIIIIIIIIIII
Rotação dos pneus Efetuar a rotação dos pneus a cada 10.000 km.
Kit de emergência de reparação de
pneu furado (se equipado)
*13Inspecionar anualmente.
Símbolos do diagrama:
I: Inspeção: Inspecione e limpe, re pare, ajuste, abasteça ou substitua se necessário.
R: Substituir
L: Lubrificar
C: Limpar
T: Apertar
D: Drenar
Observações:
*1 Nos seguintes países, inspecione as velas de ignição em interv alos de 10.000 km ou 1 ano antes de as substituir
no intervalo especificado.
Argélia, Arménia, Angola, Bahra in, Bolívia, Burundi, lhas Virgens Britânicas, Camboja, Camarões, Chile,
Costa Rica, Costa do Marfim, Curaçao, El Salvador, Gabão, Gana, Geórgia, Guatemala, Haiti, Honduras,
Hong Kong, Irão, Jordânia, Quêni a, Macau, Malásia, Mongólia, Moçambique, Myanmar, Nigéria, Nicarágua,
Papua Nova Guiné, Per u, Filipinas, Seicheles, Síria, Tanzânia, Emirados Árabes Unidos, Vietname, Zaire,
Zimbábue
*2 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de óleo
com maior regularidade do que os intervalos recomendados.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Condução em ambientes poeirentos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Condução por períodos prolongados a baixas temperaturas ou re gularmente em distâncias curtas
e) Condução em condições de temperatura elevada
f) Condução regular em estradas de montanha
*3 Para os motores SKYACTIV-D 2.2 e SKYACTIV-G 2.5T, sempre que substituir o óleo do motor, reconfigure os dados do óleo do motor independentemente da mensagem indicad a/luz indicadora de chave inglesa.
*4 Se o veículo for usado principalmente em qualquer uma das segu intes condições, limpe o sistema de
alimentação de combustível a cada 5.000 km durante 20.000 km ou menos; depois disso, a cada 10.000 km.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Períodos de tempo prolongados a o ralenti ou a baixa velocidade
c) Condução em condições de temperatura elevada
Manutenção e Cuidados
Manutenção Programada
6-15
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

*5 Use periodicamente um produto de remoção de depósitos genuíno Mazda. A utilização de um produto de
remoção de depósitos não genuíno poderá provocar avarias intern as no sistema de alimentação de combustível.
Consulte 3-34 e 9-8 para mais informações.
*6 Brunei, Camboja, Indonésia, Lao s, Malásia, Myanmar, Filipinas, Tailândia, Vietname*7 Inspecione também as correias de acionamento do ar condicionad o, se equipado.
Se o veículo for utilizado princi palmente nas seguintes condições, inspecione as correias de acessórios com
maior regularidade do que os intervalos recomendados.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados a o ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixas temperaturas ou re gularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
f) Condução durante um longo período em condições de extrema hum idade ou chuva intensa
*8 É recomendada a utilização de FL-22 quando substituir o líquido de arrefecimento do motor. Utilizar um
líquido de arrefecimento do moto r diferente de FL-22 pode provocar graves danos no motor e sistema de
arrefecimento.
*9 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*10 Inspecione o nível de eletrólito da bateria, gravidade especí fica e aparência externa. Se o veículo for utilizado
em zonas extremamente quentes e frias, inspecione o nível de eletrólito da bateria, gravidade específica e
aparência em intervalos de 10.000 km ou 6 meses. A bateria selada exige apenas uma inspeção à aparência
externa.
*11 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas ext remamente húmidos, substitua o óleo dos travões anualmente.
*12 Se este componente tiver estado submerso em água, o óleo deve ser substituído.*13 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante d e pneu por uma nova antes do pr azo de validade.
Manutenção e Cuidados
Manutenção Programada
6-16
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Monitor da Manutenção
Monitor da Manutenção (Áudio tipo A)
Está disponível a "Substituição do óleo" com configuração flexível*1. Para mais
informações, consulte um Reparador Autorizado Mazda
*2. Quando a configuração da
manutenção flexível do óleo do motor é selecionada, a luz indic adora de chave inglesa no
painel de instrumentos ligará quando a vida útil do óleo for inferior a 1.000 km, ou os
restantes dias forem inferiores a 15 (O que ocorrer primeiro).
Método de colocação a zeros
Pressione e mantenha pressionado o manípulo de regulação da ilu minação do painel de
instrumentos com a ignição desligada, de seguida volte a ligá-la. Continue a pressionar o
manípulo de regulação da iluminação do painel de instrumentos d urante mais de 5
segundos. A luz avisadora principal pisca durante alguns segund os quando a reconfiguração
for concluída.
Interruptor de iluminação do tablier
*1 Está disponível a configuração da manutenção flexível do óleo do motor (apenas alguns
modelos). Baseado nas condições de funcionamento do motor, o co mputador de bordo
no seu veículo calcula a vida útil do óleo.
*2 Quando a configuração da manutenção flexível do óleo do motor é selecionada, o sistema deve ser reinicializado sempre que se substituir o óleo do motor,
independentemente da indicação d a luz indicadora de chave inglesa.
Manutenção e Cuidados
Manutenção Programada
6-17
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Monitor da Manutenção (Áudio tipo B)
1. Selecione o ícone , no ecrã inicial, para visualizar o ecrã das Aplicações.
2. Selecione Monitor do Estado do Veículo.
3. Selecione "Manutenção" para visualizar o ecrã da lista de man utenção.
4. Comute o separador e selecione o item da configuração que des eja alterar.
Poderá personalizar as definições no ecrã de configuração da seguinte forma:
Patilha Item Explicação
Programada Configuração
A notificação pode ser ligada/desligada.
Tempo (meses) Indica o tempo ou a distância até à próxima manute nção.
Selecione este item para def inir o período de manutenção.
A luz indicadora/indicação de chav e inglesa no painel de instru‐
mentos irá ligar quando a dist ância restante for inferior a
1.000 km ou o número restante de dias for inferior a 15 (o que
ocorrer primeiro).
Distância (km ou milha)
Reconfiguração
Reconfigura o tempo e a distância para os valores iniciais.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua uma manutenção.
Rotação dos
Pneus Configuração
A notificação pode ser ligada/desligada.
Distância (km ou milha) Indica a distância até a rotação dos pneus ser necessária.
Selecione este item para definir a distância da rotação dos pne
us.
A luz indicadora/indicação de chav e inglesa no painel de instru‐
mentos irá ligar quando a dist ância restante for inferior a
1.000 km.
Reconfiguração Reconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua uma rotação dos pneus.
Mudança do
Óleo Configurações
*1A notificação pode ser ligada/desligada.
Distância (km ou milha) Indica a distância até que a substituição do óleo seja necessár
ia.
Selecione este item para definir a distância para a substituição do
óleo.
A luz indicadora/indicação de chav e inglesa no painel de instru‐
mentos irá ligar quando a dist ância restante for inferior a
1.000 km.
Reinicialização
*2Reconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado
sempre que se efetua a sub stituição do óleo do motor.
*1 Está disponível a configuração d a manutenção flexível do óleo do motor (apenas alguns modelos). Para mais
informações, consulte um Reparador Autorizado Mazda.
Quando a configuração da manutenção flexível do óleo do motor é selecionada, visualizará os seguintes itens
no ecrã. O veículo calcula a vid a útil do óleo baseando-se nas condições de funcionamento do motor e
informa-o quando for necessário substituir o óleo, acendendo a luz indicadora de chave inglesa no painel de
instrumentos.
Manutenção e Cuidados
Manutenção Programada
6-18
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

*2 Sempre que o óleo do motor for substituído, é necessário reinicializar a unidade de controlo do motor do
veículo para os motores SKYACTIV-G 2.5T e SKYACTIV-D 2.2.
O seu Reparador Autorizado Mazd a poderá reinicializar a unidade de controlo do motor ou consultar o
procedimento de reinicialização da unidade de controlo do motor do veículo na página 6-29.
PatilhaItem Explicação
Mudança do Óleo Vida útil do óleo (%) Indica a vida útil do óleo até que a respetiva substituição sej
a
necessária.
A luz indicadora/indicação de chave inglesa no painel de ins‐
trumentos irá ligar q uando a distância restante da vida útil do
óleo for inferior a 1.000 km ou o número restante de dias for
inferior a 15 (o que ocorrer primeiro).
Reconfiguração Repõe a vida útil do óle
o restante para 100 %.
O sistema deve ser reinicializado sempre que o óleo do motor
seja substituído.
Manutenção e Cuidados
Manutenção Programada
6-19
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Precauções da Manutenção pelo Proprietário
Serviço de Rotina
Recomendamos a inspeção destes pontos diariamente ou pelo menos uma vez por semana.
•Nível do Óleo do Motor (página 6-30)
•Nível do Líquido de Arrefecimento (página 6-31)
•Nível do Óleo dos Travões e da Embraiagem (página 6-33)
•Nível do Líquido de Lavagem (página 6-34)
•Manutenção da Bateria (página 6-47)
•Pressão dos Pneus (página 6-51)

Serviço incorreto ou incompleto pode resultar em avarias. Esta secção inclui apenas
instruções sobre itens de fácil execução.

Conforme previamente explicado na Introdução (página 6-2), dive rsos procedimentos
apenas podem ser executados por um reparador qualificado e com ferramentas especiais.

Uma manutenção incorreta efetuad a pelo proprietário do veículo, durante o período de
garantia, poderá afetar a cobertura da mesma. Para mais informa ções, consulte a declaração
de Garantia Mazda fornecida com o veículo. Se não tiver a certe za sobre qualquer
procedimento de serviço ou de manutenção, solicite os serviços de um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.

Existe legislação específica quanto à eliminação de óleos e flu idos usados. Por favor elimine
os resíduos corretamente com o devido respeito pelo ambiente.

Recomendamos que confie as mudanças de óleo e de fluidos do seu veículo a um Reparador
Autorizado Mazda.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-20
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

AV I S O
Não efetue trabalhos de manutenção se não possuir conhecimentos, experiência nem
equipamento e ferramentas apropriadas para tal. Solicite o serviço de manutenção a um
reparador qualificado:
A execução de trabalhos de manutenção num veículo pode ser perigosa se não for realizada
corretamente. Poderá ferir-se seriamente durante a execução de alguns dos procedimentos
de manutenção.
Se necessitar do motor ligado enquanto trabalha no compartimento do motor, não utilize
qualquer tipo de joalharia (especialmente anéis, pulseiras, relógios e colares), gravatas,
lenços e roupa solta ou larga quando estiver junto ao motor ou à ventoinha de
arrefecimento, pois poderá ligar inesperadamente:
É perigoso trabalhar no compartimento com o mo tor ligado. Torna-se ainda mais perigoso se
estiver a utilizar joalharia, roupa larga ou tiver cabelo comprido solto ou uma barba
comprida.
Poderão prender em componentes móveis e provocar ferimentos.
Estacione o veículo num local seguro, de seguida desligue a ignição e verifique se a
ventoinha de arrefecimento não está a funcionar antes de tentar trabalhar junto à mesma:
É perigoso trabalhar junto à ventoinha de arrefecimento quando se encontra em
funcionamento. A ventoinha de arrefecimento pode continuar a funcionar indefinidamente
mesmo com o motor desligado, desde que a te mperatura do compartimento do motor seja
elevada. Poderá ser atingido pela ventoinha e ferir-se gravemente.
Não deixe objetos no compartimento do motor:
Após terminar a inspeção ou o serviço no co mpartimento do motor, não deixe ferramentas
nem panos no compartimento do motor.
As ferramentas ou outros objetos deixados no compartimento do motor poderão causar
danos no motor ou dar origem a um incêndio e consequentemente a um acidente
inesperado.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-21
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Capot
AV I S O
Verifique sempre se o capot está fechado
corretamente:
Se o capot não estiver trancado
corretamente, poderá abrir
repentinamente enquanto o veículo estiver
em movimento e bloquear a visibilidade do
condutor, podendo resultar num grave
acidente.
Abertura do Capot
1. Com o veículo estacionado, puxe omanípulo para destrancar o capot.

Manípulo de libertação
2. Introduza a sua mão na abertura docapot, deslize a alavanca do trinco para
a direita e levante o capot.

Alavanca
3. Agarre o tirante de suporte na zonaesponjosa e coloque-o no orifício de
apoio indicado pela seta para segurar o
capot.

Esponja
Tirante de suporte
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-22
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Fechar o Capot
1. Verifique a zona por debaixo do capotse todas as tampas estão colocadas e se
todas as ferramentas (ex. ferramentas,
reservatório de óleo, etc.) foram
retiradas.
2. Levante o capot, agarre na zona esponjosa do tirante de suporte e
coloque o tirante n a mola de fixação.
Verifique se o tirante de suporte está
seguro na mola de fixação antes de
fechar o capot.

Mola de
f ixação Mola de
f
ixação Mola de
f
ixação
3. Baixe o capot lentamente até uma
altura de cerca de 20 cm acima da sua
posição de fecho, de seguida deixe-o
cair.
CUIDADO
Quando fechar o capot, não o pressione
excessivamente, evitando apoiar todo o
peso do seu corpo. Caso contrário, poderá
danificar o capot.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-23
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

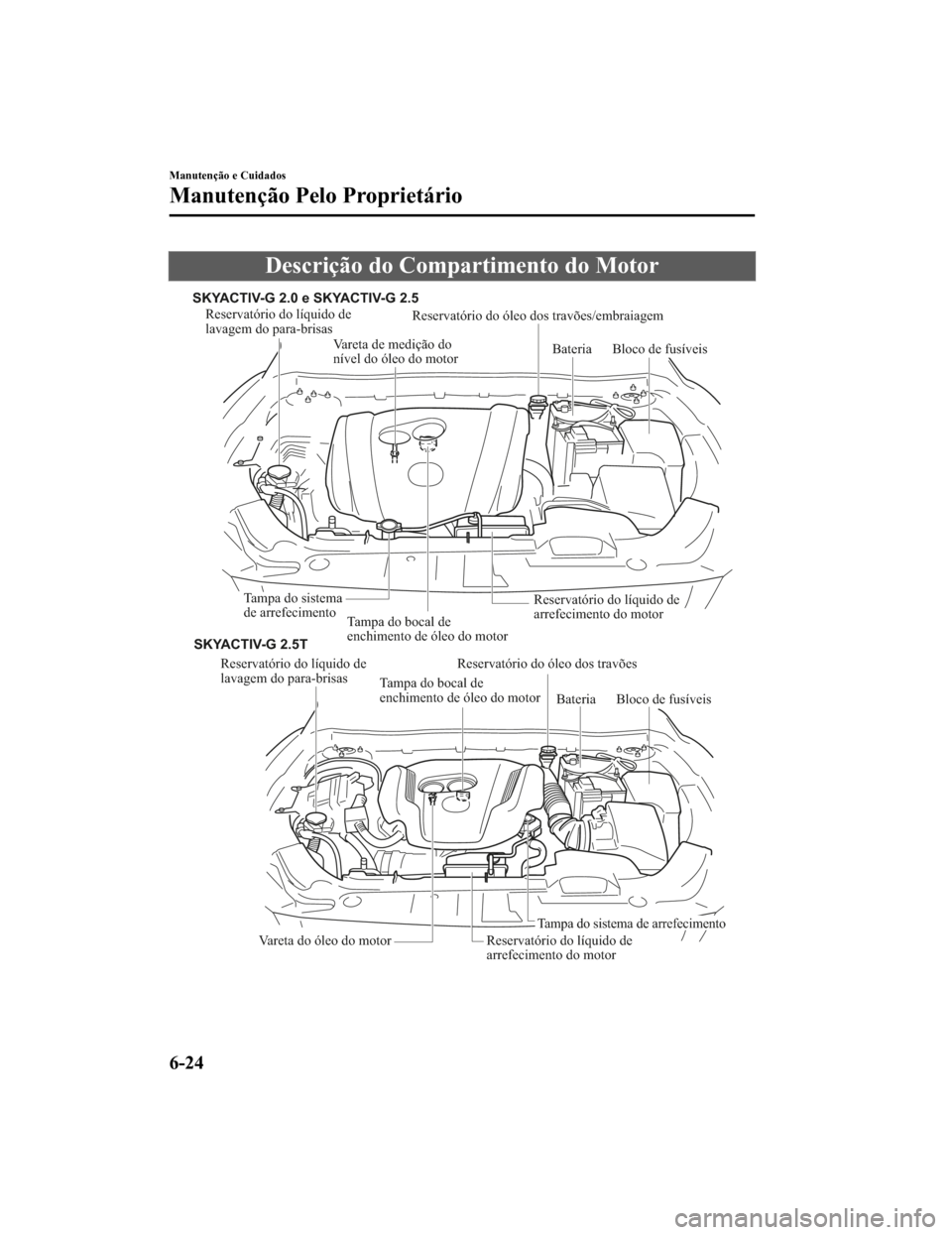

Descrição do Compartimento do Motor
Reservatório do líquido de
lavagem do para-brisasTampa do bocal de
enchimento de óleo do motorReservatório do óleo dos travões/embraiagem
Vareta de medição do
nível do óleo do motor Bateria
Bloco de fusíveis
Tampa do sistema
de arrefecimento Reservatório do líquido de
arrefecimento do motor
SKYACTIV-G 2.0 e SKYACTIV-G 2.5
Reservatório do líquido de
lavagem do para-brisas
Tampa do bocal de
enchimento de óleo do motor
Vareta do óleo do motor BateriaBloco de fusíveis
Reservatório do líquido de
arrefecimento do motor
SKYACTIV-G 2.5T Reservatório do óleo dos travões
Tampa do sistema de arrefecimento
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-24
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
