MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

Consulte la sección Características de
personalización en la página 9-13.
Abriendo una puerta o la compuerta
trasera.
Cambiando el encendido a cualquier
posición diferente de off.
▼Cerrando o abriendo el seguro
usando el transmisor
Todas las puertas y la compuerta trasera se
pueden cerrar/abrir usando el transmisor
del sistema de seguridad sin llave,
consulte el sistema de seguridad sin llave
(página 3-3).
▼Cerrar o abrir el seguro con el
interruptor de cerradura de puerta*
Todas las puertas y la compuerta trasera se
cierran con seguro automáticamente.
Todas se abren con seguro cuando se
oprime el lado de abrir.
Desbloqueo
Bloqueo
NOTA
Las puertas y la compuerta trasera no se
pueden cerrar con seguro cuando otra de
las puertas o la compuerta trasera está
abierta.
▼Función de cierre/apertura
automático*
ADVERTENCIA
No tire de la manija interior de una puerta
delantera:
Es peligroso tirar de la manija interior de
puerta delantera cuando el vehículo está
en movimiento. Los pasajeros se pueden
caer del vehículo si la puerta se abre
accidentalmente, lo que puede resultar en
una muerte o heridas graves.
Antes de conducir
Puertas y cerraduras
*Algunos modelos3-15
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

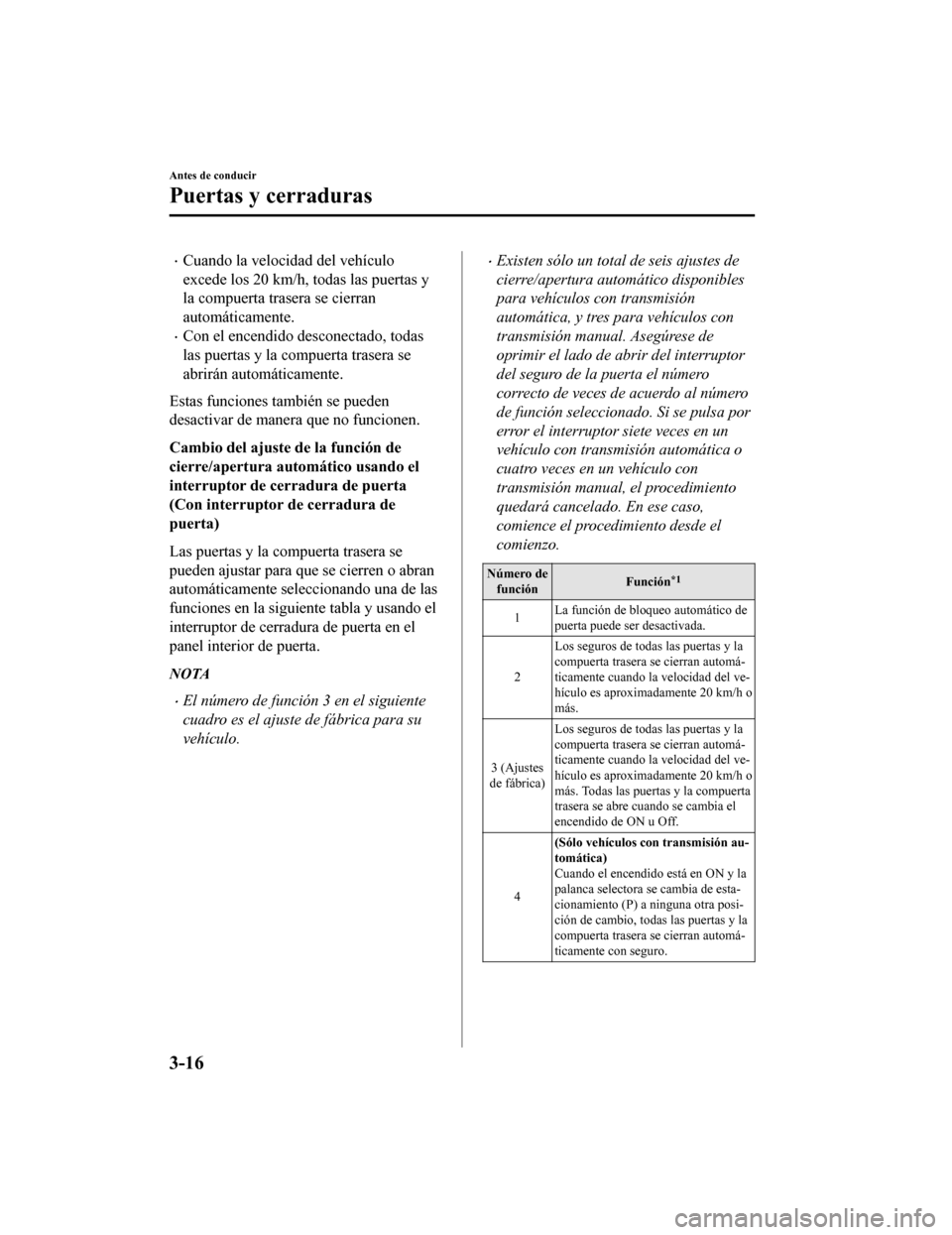

Cuando la velocidad del vehículo
excede los 20 km/h, todas las puertas y
la compuerta trasera se cierran
automáticamente.
Con el encendido desconectado, todas
las puertas y la compuerta trasera se
abrirán automáticamente.
Estas funciones también se pueden
desactivar de manera que no funcionen.
Cambio del ajuste de la función de
cierre/apertura automático usando el
interruptor de cerradura de puerta
(Con interruptor de cerradura de
puerta)
Las puertas y la compuerta trasera se
pueden ajustar para que se cierren o abran
automáticamente seleccionando una de las
funciones en la siguiente tabla y usando el
interruptor de cerradura de puerta en el
panel interior de puerta.
NOTA
El número de función 3 en el siguiente
cuadro es el ajuste de fábrica para su
vehículo.
Existen sólo un total de seis ajustes de
cierre/apertura automático disponibles
para vehículos con transmisión
automática, y tres para vehículos con
transmisión manual. Asegúrese de
oprimir el lado de abrir del interruptor
del seguro de la puerta el número
correcto de veces de acuerdo al número
de función seleccionado. Si se pulsa por
error el interruptor siete veces en un
vehículo con transmisión automática o
cuatro veces en un vehículo con
transmisión manual, el procedimiento
quedará cancelado. En ese caso,
comience el procedimiento desde el
comienzo.
Número de función Función*1
1La función de bloqueo automático de
puerta puede ser desactivada.
2 Los seguros de todas las puertas y la
compuerta trasera se cierran automá-
ticamente cuando la velocidad del ve-
hículo es aproximadamente 20 km/h o
más.
3 (Ajustes
de fábrica) Los seguros de todas las puertas y la
compuerta trasera se cierran automá-
ticamente cuando la velocidad del ve-
hículo es aproximadamente 20 km/h o
más. Todas las puertas y la compuerta
trasera se abre cuando se cambia el
encendido de ON u Off.
4 (Sólo vehículos con transmisión au-
tomática)
Cuando el encendido está en ON y la
palanca selectora se cambia de esta-
cionamiento (P) a ninguna otra posi-
ción de cambio, todas las puertas y la
compuerta trasera se cierran automá-
ticamente con seguro.
Antes de conducir
Puertas y cerraduras
3-16
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

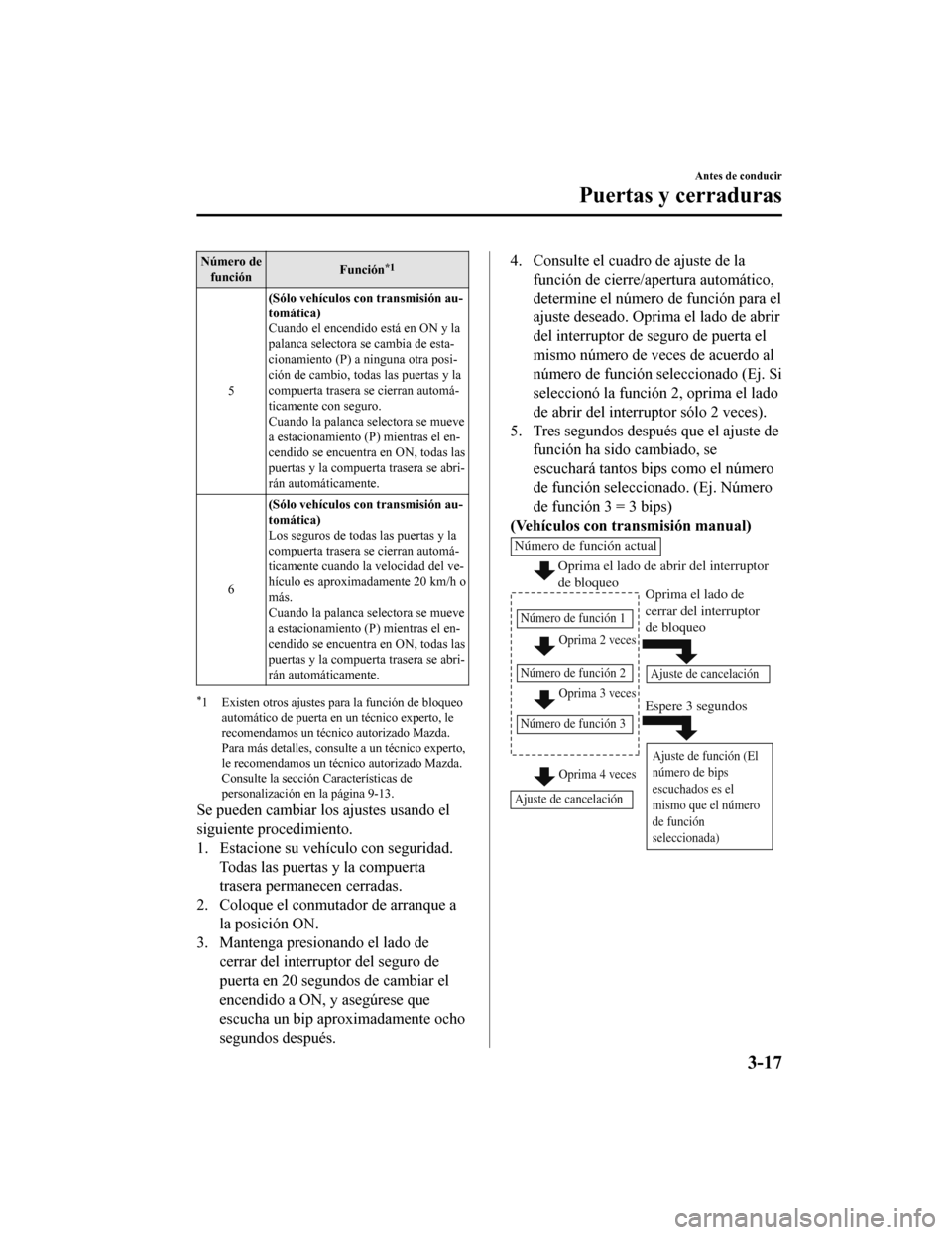

Número defunción Función*1
5(Sólo vehículos con transmisión au-
tomática)
Cuando el encendido está en ON y la
palanca selectora se cambia de esta-
cionamiento (P) a ninguna otra posi-
ción de cambio, todas las puertas y la
compuerta trasera se cierran automá-
ticamente con seguro.
Cuando la palanca
selectora se mueve
a estacionamiento (P) mientras el en-
cendido se encuentra en ON, todas las
puertas y la compuerta trasera se abri-
rán automáticamente.
6 (Sólo vehículos con transmisión au-
tomática)
Los seguros de todas las puertas y la
compuerta trasera se cierran automá-
ticamente cuando la velocidad del ve-
hículo es aproximadamente 20 km/h o
más.
Cuando la palanca
selectora se mueve
a estacionamiento (P) mientras el en-
cendido se encuentra en ON, todas las
puertas y la compuerta trasera se abri-
rán automáticamente.
*1 Existen otros ajustes para la función de bloqueo automático de puerta en un técnico experto, le
recomendamos un técnico autorizado Mazda.
Para más detalles, consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
Consulte la sección Características de
personalización en la página 9-13.
Se pueden cambiar los ajustes usando el
siguiente procedimiento.
1. Estacione su vehículo con seguridad.
Todas las puertas y la compuerta
trasera permanecen cerradas.
2. Coloque el conmutador de arranque a la posición ON.
3. Mantenga presionando el lado de cerrar del interruptor del seguro de
puerta en 20 segundos de cambiar el
encendido a ON, y asegúrese que
escucha un bip aproximadamente ocho
segundos después.
4. Consulte el cuadro de ajuste de lafunción de cierre/apertura automático,
determine el número de función para el
ajuste deseado. Oprima el lado de abrir
del interruptor de seguro de puerta el
mismo número de veces de acuerdo al
número de función seleccionado (Ej. Si
seleccionó la función 2, oprima el lado
de abrir del interruptor sólo 2 veces).
5. Tres segundos después que el ajuste de función ha sido cambiado, se
escuchará tantos bips como el número
de función seleccionado. (Ej. Número
de función 3 = 3 bips)
(Vehículos con transmisión manual)
Oprima 2 veces
Oprima 3 veces
Número de función actual
Número de función 1
Número de función 2
Número de función 3
Oprima 4 veces
Oprima el lado de abrir del interruptor
de bloqueo
Ajuste de cancelación Ajuste de cancelación
Ajuste de función (El
número de bips
escuchados es el
mismo que el número
de función
seleccionada)
Oprima el lado de
cerrar del interruptor
de bloqueo
Espere 3 segundos
Antes de conducir
Puertas y cerraduras
3-17
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

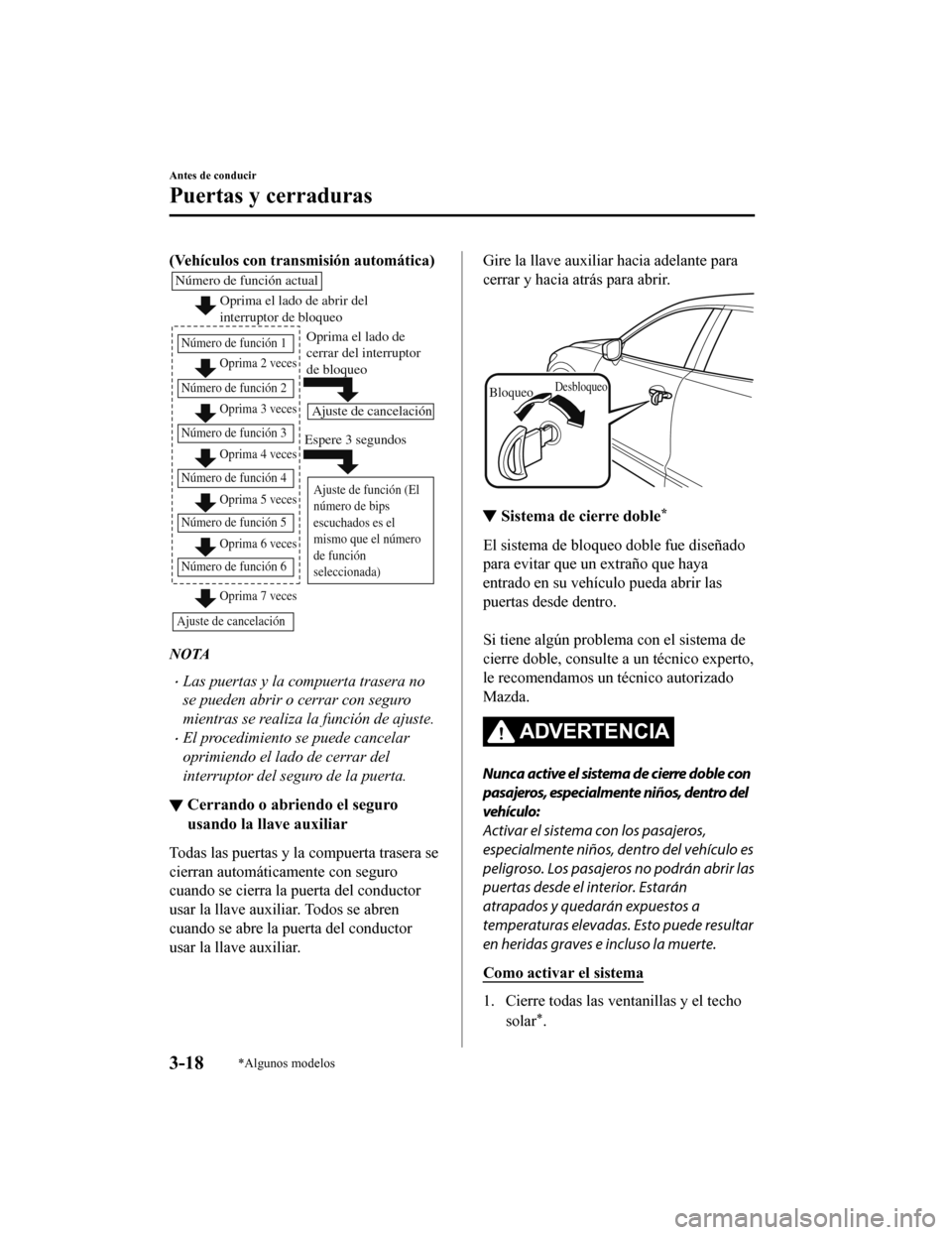

(Vehículos con transmisión automática)
Oprima el lado de abrir del
interruptor de bloqueo
Oprima 2 veces
Oprima 3 veces
Número de función actual
Número de función 1
Número de función 2Oprima 4 veces
Número de función 3
Oprima 5 veces
Número de función 4
Oprima 7 veces
Número de función 5
Oprima 6 veces
Número de función 6
Ajuste de cancelación
Ajuste de cancelación
Ajuste de función (El
número de bips
escuchados es el
mismo que el número
de función
seleccionada)
Oprima el lado de
cerrar del interruptor
de bloqueo
Espere 3 segundos
NOTA
Las puertas y la compuerta trasera no
se pueden abrir o cerrar con seguro
mientras se realiza la función de ajuste.
El procedimiento se puede cancelar
oprimiendo el lado de cerrar del
interruptor del seguro de la puerta.
▼ Cerrando o abriendo el seguro
usando la llave auxiliar
Todas las puertas y la compuerta trasera se
cierran automáticamente con seguro
cuando se cierra la puerta del conductor
usar la llave auxiliar. Todos se abren
cuando se abre la puerta del conductor
usar la llave auxiliar.
Gire la llave auxiliar hacia adelante para
cerrar y hacia atrás para abrir.
BloqueoDesbloqueo
▼
Sistema de cierre doble*
El sistema de bloqueo doble fue diseñado
para evitar que un extraño que haya
entrado en su vehículo pueda abrir las
puertas desde dentro.

Si tiene algún problema con el sistema de
cierre doble, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
Nunca active el sistema de cierre doble con
pasajeros, especialmente niños, dentro del
vehículo:
Activar el sistema con los pasajeros,
especialmente niños, de
ntro del vehículo es
peligroso. Los pasajeros no podrán abrir las
puertas desde el interior. Estarán
atrapados y quedarán expuestos a
temperaturas elevadas. Esto puede resultar
en heridas graves e incluso la muerte.
Como activar el sistema
1. Cierre todas las ventanillas y el techo
solar
*.
Antes de conducir
Puertas y cerraduras
3-18*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

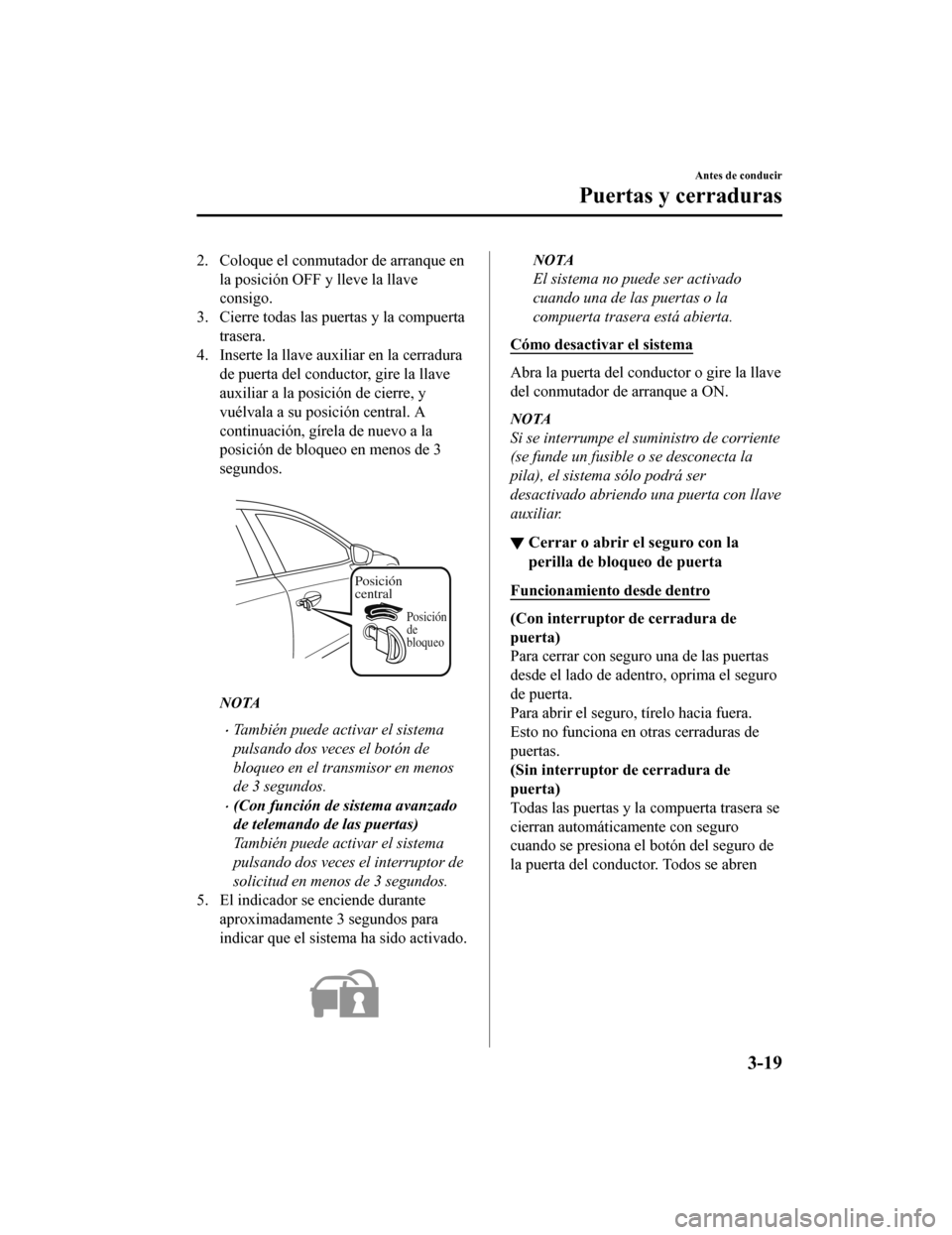

2. Coloque el conmutador de arranque enla posición OFF y lleve la llave
consigo.
3. Cierre todas las puertas y la compuerta trasera.
4. Inserte la llave auxiliar en la cerradura de puerta del conductor, gire la llave
auxiliar a la posición de cierre, y
vuélvala a su posición central. A
continuación, gírela de nuevo a la
posición de bloqueo en menos de 3
segundos.

Posición
central
Posición
de
bloqueo
NOTA
También puede activar el sistema
pulsando dos veces el botón de
bloqueo en el transmisor en menos
de 3 segundos.
(Con función de sistema avanzado
de telemando de las puertas)
También puede activar el sistema
pulsando dos veces el interruptor de
solicitud en menos de 3 segundos.
5. El indicador se enciende durante aproximadamente 3 segundos para
indicar que el sistema ha sido activado.

NOTA
El sistema no puede ser activado
cuando una de las puertas o la
compuerta trasera está abierta.
Cómo desactivar el sistema
Abra la puerta del conductor o gire la llave
del conmutador de arranque a ON.
NOTA
Si se interrumpe el suministro de corriente
(se funde un fusible o se desconecta la
pila), el sistema sólo podrá ser
desactivado abriendo una puerta con llave
auxiliar.
▼ Cerrar o abrir el seguro con la
perilla de bloqueo de puerta
Funcionamiento desde dentro
(Con interruptor de cerradura de
puerta)
Para cerrar con seguro una de las puertas
desde el lado de adentro, oprima el seguro
de puerta.
Para abrir el seguro, tírelo hacia fuera.
Esto no funciona en otras cerraduras de
puertas.
(Sin interruptor de cerradura de
puerta)
Todas las puertas y la compuerta trasera se
cierran automáticamente con seguro
cuando se presiona el botón del seguro de
la puerta del conductor. Todos se abren
Antes de conducir
Puertas y cerraduras
3-19
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

cuando se tire el seguro de la puerta del
conductor.

BloqueoDesbloqueo
Desbloqueo: Indicador rojo
Funcionamiento desde fuera
Para cerrar las puertas del pasajero y las
puertas traseras desde afuera con el seguro
de puerta, pulse el seguro de puerta a la
posición de cierre y cierre la puerta (no es
necesario mantener el mango de la puerta
en la posición de abierto).
Esto no funciona en otras cerraduras de
puertas.

Seguro de puerta
NOTA
Al cerrar con seguro la puerta de esta
manera:
Tenga cuidado de no dejar la llave
dentro del vehículo.
El seguro de puerta de la puerta del
conductor no se puede usar mientras la
puerta del conductor está abierta.
▼
Seguros para niños en las puertas
traseras
Estas cerraduras permiten evitar que los
niños abran accidentalmente las puertas
traseras. Úselo en ambas puertas traseras
cuando viaja un niño en el asiento trasero
del vehículo.

Si mueve el seguro para niños hacia la
posición de bloqueo antes de cerrar la
puerta, ésta no se podrá abrir desde el
interior. La puerta
sólo se podrá abrir
tirando hacia arriba del mango del lado
exterior.

Bloqueo Desbloqueo
Antes de conducir
Puertas y cerraduras
3-20
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

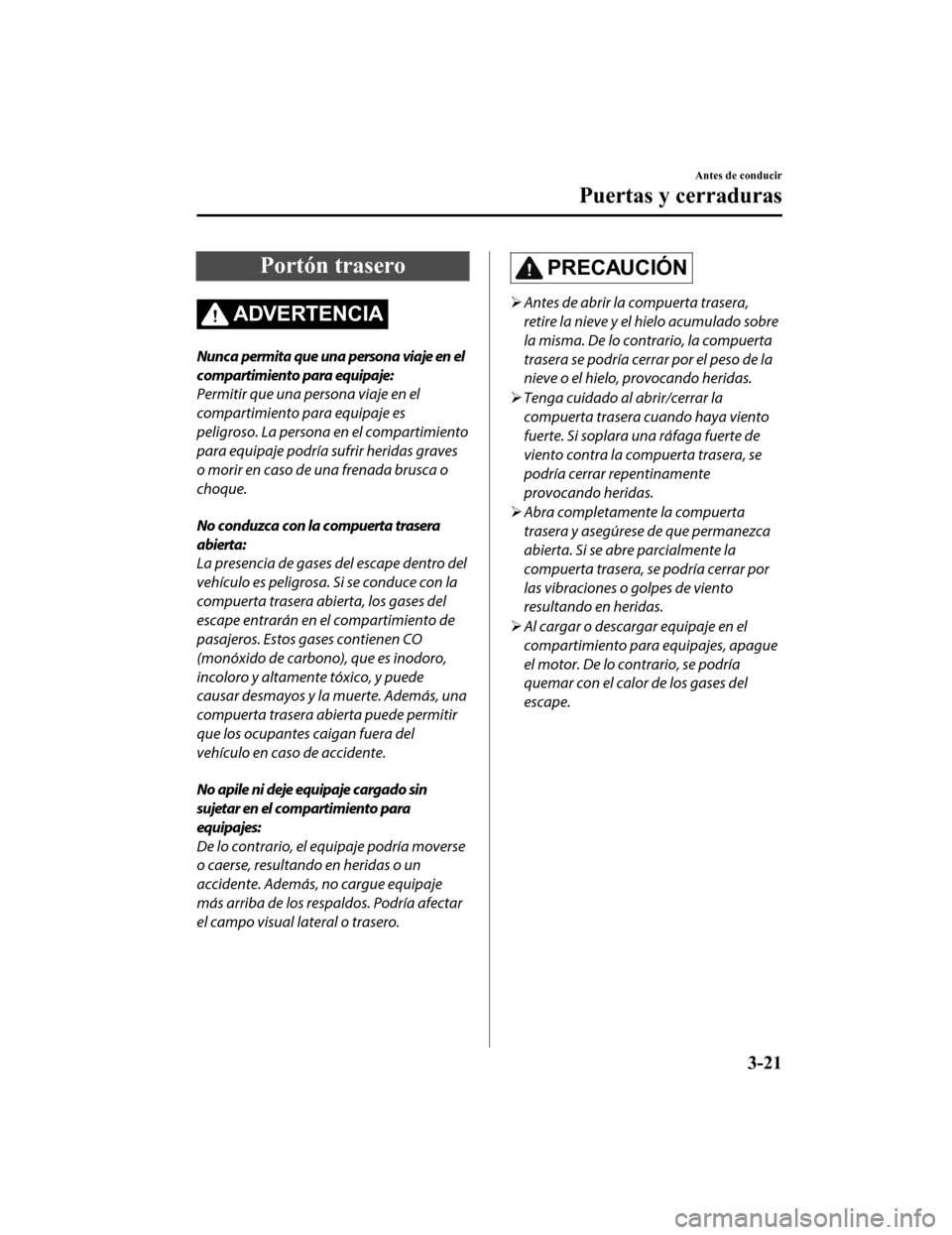

Portón trasero
ADVERTENCIA
Nunca permita que una persona viaje en el
compartimiento para equipaje:
Permitir que una persona viaje en el
compartimiento para equipaje es
peligroso. La persona en el compartimiento
para equipaje podría sufrir heridas graves
o morir en caso de una frenada brusca o
choque.
No conduzca con la compuerta trasera
abierta:
La presencia de gases del escape dentro del
vehículo es peligrosa. Si se conduce con la
compuerta trasera abierta, los gases del
escape entrarán en el compartimiento de
pasajeros. Estos gases contienen CO
(monóxido de carbono), que es inodoro,
incoloro y altamente tóxico, y puede
causar desmayos y la muerte. Además, una
compuerta trasera abierta puede permitir
que los ocupantes caigan fuera del
vehículo en caso de accidente.
No apile ni deje equipaje cargado sin
sujetar en el compartimiento para
equipajes:
De lo contrario, el equipaje podría moverse
o caerse, resultando en heridas o un
accidente. Además, no cargue equipaje
más arriba de los respaldos. Podría afectar
el campo visual lateral o trasero.
PRECAUCIÓN
 Antes de abrir la compuerta trasera,
retire la nieve y el hielo acumulado sobre
la misma. De lo contrario, la compuerta
trasera se podría cerrar por el peso de la
nieve o el hielo, provocando heridas.
 Tenga cuidado al abrir/cerrar la
compuerta trasera cuando haya viento
fuerte. Si soplara una ráfaga fuerte de
viento contra la compuerta trasera, se
podría cerrar repentinamente
provocando heridas.
 Abra completamente la compuerta
trasera y asegúrese de que permanezca
abierta. Si se abre parcialmente la
compuerta trasera, se podría cerrar por
las vibraciones o golpes de viento
resultando en heridas.
 Al cargar o descargar equipaje en el
compartimiento para equipajes, apague
el motor. De lo contrario, se podría
quemar con el calor de los gases del
escape.
Antes de conducir
Puertas y cerraduras
3-21
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

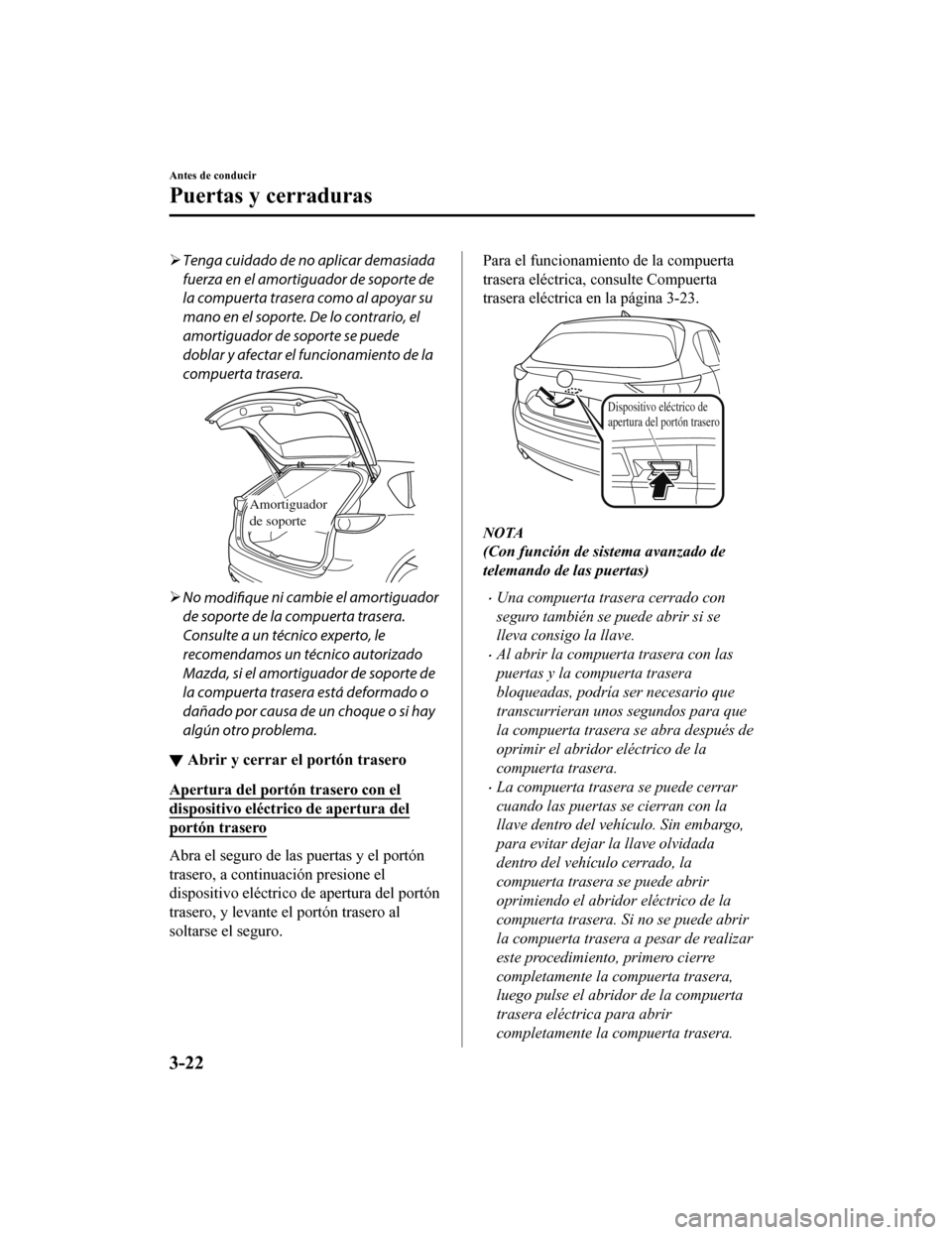

Tenga cuidado de no aplicar demasiada
fuerza en el amortiguador de soporte de
la compuerta trasera como al apoyar su
mano en el soporte. De lo contrario, el
amortiguador de soporte se puede
doblar y afectar el funcionamiento de la
compuerta trasera.
Amortiguador
de soporte
No
modifique ni cambie el amortiguador
de soporte de la compuerta trasera.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda, si el amortiguador de soporte de
la compuerta trasera está deformado o
dañado por causa de un choque o si hay
algún otro problema.
▼ Abrir y cerrar el portón trasero
Apertura del portón trasero con el
dispositivo eléctrico de apertura del
portón trasero
Abra el seguro de las puertas y el portón
trasero, a continuación presione el
dispositivo eléctrico de apertura del portón
trasero, y levante el portón trasero al
soltarse el seguro.
Para el funcionamiento de la compuerta
trasera eléctrica, consulte Compuerta
trasera eléctrica en la página 3-23.
Dispositivo eléctrico de
apertura del portón trasero
NOTA
(Con función de sistema avanzado de
telemando de las puertas)
Una compuerta trasera cerrado con
seguro también se puede abrir si se
lleva consigo la llave.
Al abrir la compuerta trasera con las
puertas y la compuerta trasera
bloqueadas, podría ser necesario que
transcurrieran unos segundos para que
la compuerta trasera se abra después de
oprimir el abridor eléctrico de la
compuerta trasera.
La compuerta trasera se puede cerrar
cuando las puertas se cierran con la
llave dentro del vehículo. Sin embargo,
para evitar dejar la llave olvidada
dentro del vehículo cerrado, la
compuerta trasera se puede abrir
oprimiendo el abridor eléctrico de la
compuerta trasera. Si no se puede abrir
la compuerta trasera a pesar de realizar
este procedimiento, primero cierre
completamente la
compuerta trasera,
luego pulse el abridor de la compuerta
trasera eléctrica para abrir
completamente la compuerta trasera.
Antes de conducir
Puertas y cerraduras
3-22
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cuando se libera el seguro de la
compuerta trasera pulsando el abridor
de la compuerta trasera eléctrica, la
compuerta trasera se levanta
ligeramente. Si no se usa la compuerta
trasera durante un cierto período de
tiempo, no se podrá levantar la
compuerta trasera.
Para abrir
Pulse otra vez el abridor de la
compuerta trasera eléctrica.
Para cerrar
Para cerrar la compuerta trasera a su
posición ligeramente cerrada, ábrala
primero oprimiendo el abridor eléctrico
de la compuerta trasera, luego ciérrelo
después de esperar al menos 1 segundo.
Si la compuerta trasera no está
completamente cerrada, el conductor
será notificado mediante un advertencia
en el grupo de instrumentos.
Si la batería del vehículo está
descargada o existe un funcionamiento
incorrecto en el sistema eléctrico y no se
puede abrir la compuerta trasera, puede
abrir la compuerta trasera realizando el
procedimiento de emergencia.
Consulte la sección Cuando no se puede
abrir la compuerta trasera en la página
7-77.
Cerrando la compuerta trasera
Baje la compuerta trasera lentamente
usando el agujero de la empuñadura de la
compuerta trasera, luego empuje la
compuerta trasera para cerrar usando
ambas manos.
No la golpee. Tire hacia arriba de la
compuerta trasera para asegurarse que
quedó bien cerrada.
Para el funcionamiento de la compuerta
trasera eléctrica, consulte Compuerta
trasera eléctrica en la página 3-23.
Agujero de la
empuñadura de la
compuerta trasera
NOTA
Confirme que la compuerta trasera está
bien cerrada.
Para la compuerta trasera, muévala sin
oprimir el abridor eléctrico de compuerta
trasera para verificar que la compuerta
trasera no se dejó entreabierta.
▼ Compuerta trasera eléctrica*
La compuerta trasera eléctrica se abre/
cierra eléctricamente usando los
interruptores en el vehículo o los botones
del transmisor del sistema de seguridad sin
llave.
ADVERTENCIA
Asegúrese de ver cuando la compuerta
trasera eléctrica se abre o cierra, y
asegúrese que lo hace completamente:
Abrir o cerrar la compuerta trasera
eléctrica sin mirarla moverse es peligroso.
Debido a obstáculos no
visibles y la función
de libre de aprietes, la compuerta trasera
no se cerrará completamente y, si se deja
sin cuidado, puede resultar en heridas
graves o incluso la muerte si uno de los
ocupantes se cayera del vehículo.
Antes de conducir
Puertas y cerraduras
*Algunos modelos3-23
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Asegúrese siempre que el área alrededor de
la compuerta trasera está libre antes de
activarla.
Confirme siempre la seguridad del área
alrededor de la compuerta trasera eléctrica
antes de hacerla funcionar eléctricamente.
No verificar el área alrededor de la
compuerta trasera antes de hacerla
funcionar usando el interruptor de
compuerta trasera eléctrica o el botón en el
sistema de entrada sin llaves es peligroso.
Una persona podría quedar apretada entre
la compuerta trasera y una obstrucción
mientras que se abre eléctricamente o
entre la compuerta trasera y el vehículo al
cerrarla eléctricamente, resultando en un
accidente con heridas graves.
Nunca permita que los niños usen el
sistema de compuerta trasera eléctrica:
Permitir que los niños usen el interruptor de
compuerta trasera eléctrica y el sistema de
seguridad sin llave es peligroso. Los niños
no son conscientes del peligro de poder
apretarse los dedos y manos con una
compuerta trasera en movimiento. Si el
cuello, la cabeza o las manos de alguien
son atrapadas al cerrar una puerta, puede
resultar en muertes y heridas graves.PRECAUCIÓN
Al cerrar la compuerta trasera eléctrica,
asegúrese que no haya ningún objeto
extraño alrededor del cerradero. Si algún
objeto extraño obstruye el cerradero, la
compuerta trasera podría no cerrar
correctamente.
Cerradero
No instale accesorios en la compuerta
trasera eléctrica a menos que sean los
accesorios especificados. De lo contrario,
no se podría abrir/cerrar
automáticamente y puede resultar en un
malfuncionamiento.
 Tenga cuidado al ca mbiar la compuerta
trasera eléctrica de funcionamiento
eléctrico a manual. La compuerta trasera
eléctrica se podría abrir/cerrar
inesperadamente dependiendo de su
posición lo cual podría resultar en
heridas.
NOTA
No aplique demasiada fuerza en la
compuerta trasera eléctrica cuando se
está cerrando/abriendo eléctricamente.
El uso de fuerza innecesaria en la
compuerta trasera podría hacer que
invirtiera la dirección de movimiento
automáticamente. También, puede
resultar en un malfuncionamiento.
Antes de conducir
Puertas y cerraduras
3-24
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
