MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

Attelage d'une remorque (États-Unis et Canada)
Votre véhicule Mazda a été conçu et fabriqué principalement pour le transport de passagers
et de charge.
Si l'on tracte une remorque, suivre ces instructions car la sécurité du conducteur et des
passagers dépend d'un équipement correct et des habitudes de conduite sécuritaire. Le fait
de tracter une remorque affecte la conduite, le freinage, la durabilité, les performances et les
économies de carburant.
Ne jamais surcharger le véhicule ou la remorque. S'adresser à un concessionnaire agréé
Mazda pour plus de détails.
ATTENTION
Ne pas tracter de remorque pendant les premi ers 1 000 kilomètres (600 milles) de votre
véhicule Mazda neuf. Sinon cela risque d'en dommager le moteur, la boîte de vitesses, le
différentiel, les roulements de roues et autres composantes du groupe motopropulseur.
REMARQUE
Pour tracter une remorque, il est recommandé d’utiliser de l’essence d’un indice d’octane
de 91 ou plus.
▼ Limite de poids
PTR et PNCB
Le poids total de la
remorque (PTR), le poids no minal combiné brut (PNCB) et le
poids nominal brut sur l'essieu (PNBE), la charge de la remorque et la charge sur le
timon d'attelage ne doivent pa s dépasser les limites prescrites.
Le poids total de la remorque (PTR) est la somme des poids de la charge de la
remorque (poids de la remorque plus char gement), du dispositif d'attelage de la
remorque, de deux passagers du véhicule et de la charge du véhicule (bagages,
nourriture, matériel de camping, etc.). Vei ller à ce que le poids total de la remorque
(PTR) ne dépasse jamais les valeurs spécifiées dans le Tableau des charges de
remorquage.
Le PNCB maximum est la somme du poids combiné de la remorque et de la charge
plus le poids du véhicule tractant (incluant le dispositif d'attelage de la remorque, les
passagers du véhicule et la charge). Il ne doit pas dépasser les valeurs spécifiées dans
le Tableau des charges.
PNBE et PNBV
Ne pas dépasser le PNBE (poids nominal brut sur l'essieu) à l'avant et à l'arrière, et le PNBV
(poids nominal brut du véhicule). Sinon, la conduite, le freinage et les performances du
Avant de conduire
Remorquage
3-69
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

véhicule seront négativement affectés. Ces valeurs figurent aussi sur l'étiquette des normes
de sécurité des véhicules à moteur apposée sur le montant de la portière du conducteur.
Utilisation à haute altitude
AT T E N T I O N
Soyez attentifs aux différences de poids tractable lorsque vous tirez une remorque en haute
altitude. Pour les altitudes dépassant 1 000 mèt res (3 280 pieds 10 pouces), réduisez toujours
le poids tractable de 10 % par tranche de 1 000 mètres (3 280 pieds 10 pouces) d'altitude sur le
poids indiqué dans la colonne PNCB maximum du tableau de charges de remorquage. Si le
poids tractable total maximum déterminé est dépa ssé, le moteur et d'autres composants du
groupe motopropulseur pourraient être endommagés.
TABLEAU DES CHARGES DE REMORQUAGE
Étant donné que les poids des véhicules varient, des compensations doivent être faites pour
répondre aux conditions de ce tableau.
Dénomination Modèle
SKYAC- TIV-G 2.0 SKYACTIV-G 2.5 SKYACTIV-G 2.5T SKYACTIV-D 2.2
F W D F W D AW D F W D AW D F W D AW D
Boîte de vitesses
manuelle Boîte de vitesses au-
tomatique Boîte de vitesses au-
tomatique Boîte de vitesses au-
tomatique
MAX.
ZONE
FRON-
TA L E
2,97 m2 (32 ft2)
MAX.
PTR
907 kg (2 000 lb) 1 587,5 kg (3 500 lb)
MAX.
PNCB
2 612 kg (5 758,4 lb) 2 725 kg
(6 007,5 lb) 2 784 kg
(6 137,6 lb) 2 750 kg
(6 062,6 lb) 2 810 kg
(6 194,9 lb) 3 503 kg
(7 722,7 lb) 3 571 kg
(7 872,6 lb)
MAX.
PNBE
Av a n t 980 kg (2
161 lb) 1 060 kg
(2 337
lb)/1 075
kg (2 370
lb)
*1
1 100 kg
(2 425 lb) 1 120 kg
(2 469 lb) 1 140 kg
(2 513 lb) 1 150 kg
(2 535 lb) 1 170 kg
(2 579 lb)
Arrière 980 kg (2
161 lb) 1 000 kg
(2 205 lb) 1 043 kg
(2 299 lb) 1 020 kg
(2 249 lb) 1 040 kg
(2 293 lb) 1 025 kg
(2 260 lb) 1 070 kg
(2 359 lb)
Avant de conduire
Remorquage
3-70
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

DénominationModèle
SKYAC- TIV-G 2.0 SKYACTIV-G 2.5 SKYACTIV-G 2.5T SKYACTIV-D 2.2
FWDFWDAWDFWDAWDFWDAWD
Boîte de vitesses
manuelle Boîte de vitesses au-
tomatique Boîte de vitesses au-
tomatique Boîte de vitesses au-
tomatique
MAX.
PNBV
1 960 kg
(4 321 lb) 2 060 kg
(4 541
lb)/2 075
kg (4 575
lb)
*1
2 143 kg
(4 724 lb) 2 140 kg
(4 718 lb) 2 180 kg
(4 806 lb) 2 175 kg
(4 795 lb) 2 240 kg
(4 938 lb)
CHAR-
GES DE
RE-
MOR-
QUAGE Charge
sur le ti-
mon d'at-
telage
Charge sur le timon d'attelage/Charge de la remorque × 100 = 10 % à 15 %
Charge de
la remor-
que
DISTRI-
BUTION
DE LA
CHAR-
GE DE
LA RE-
MOR-
QUEAv a n t 6 0 %
Arrière 40 %
*1 Vérifier le PNBE maximal et le PNBV maximal sur l’é tiquette des normes de sécurité des véhicules à moteur
apposée sur le montant de la portière du conducteur (page 9-2).
PRUDENCE
Toujours respecter les limites de charges de remorquage indiquées dans le Tableau des
charges de remorquage:
Le fait d'essayer de remorquer des charges supérieures à celles spécifiées peut causer des
problèmes de tenue de route et de performances qui peuvent entraîner des blessures et/ou
causer des dommages au véhicule.
Charger la remorque à raison de 60 % du poids vers l'avant et 40 % vers l'arrière:
Le fait de charger la remorque avec plus de poids à l'arrière qu'à l'avant est dangereux. Une
perte de contrôle du véhicule risquerait de s' ensuivre. La charge sur le timon d'attelage doit
être de 10 % à 15 % de la charge totale de la remorque (somme des poids de la remorque et
du chargement).
Avant de conduire
Remorquage
3-71
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Faire toujours déterminer le poids total de la remorque et la charge sur le timon d'attelage
avant le départ:
Le fait de remorquer des charges sans déterminer le poids total de la remorque et la charge
sur le timon d'attelage est dangereux. Le roulis de la remorque dû aux vents latéraux, aux
routes cahoteuses ou toute autre raison risque de causer une perte de contrôle du véhicule et
un accident grave.
AT T E N T I O N
Le poids total de la remorque et la charge sur le timon peuvent être déterminés en pesant la
remorque sur les balances à plateforme situées aux stations de pesage sur les autoroutes ou
chez les sociétés de camionnage.
▼ Dispositif d'attelage de la remorque
Utiliser seulement une boule de fixation recommandée par le fabricant de la remorque, qui
soit conforme aux normes de
poids brut de la remorque.
Lorsqu'on ne tracte pas de remorque, retirer le dispositif d'attelage de la remorque (s'il peut
être détaché) pour réduire le risque d'endommagement par l'arrière du véhicule.
PRUDENCE
Avant le départ, toujours s'assurer que le dispositif d'attelage de la remorque est bien fixé:
Un dispositif d'attelage de la remorque mal fixé est dangereux car il accentue le roulis de la
remorque dû aux vents latéraux, aux routes caho teuses ou toute autre raison, ce qui risque de
causer une perte de contrôle du véhicule et un accident grave.
Examiner périodiquement tous les boulons de fixat ion du dispositif d'attelage de la remorque, et
resserrer au besoin les boulons desserrés. Si le di spositif d'attelage de la remorque est retiré,
boucher hermétiquement tous les trous de fixatio n ouverts afin d'éviter toute pénétration de gaz
d'échappement, de poussière, d'eau, de saletés et d'autres objets étrangers, qui risqueraient de
mettre les occupants en danger et d'endommager le véhicule.
Ne pas installer de dispositif d'attelage qui raidisse le pare-chocs, car les performances du
pare-chocs pourraient en être amoindries.
Veiller à ce qu'il n'y ait pas de fuite de gaz d'échappement dans l'habitacle si des boulons de
fixation sont connectés à la carrosserie:
Le fait de modifier le système d'échappement du véhicule est dangereux. Toute pénétration de gaz
d'échappement dans l'habitacle risqueraient de causer une perte de connaissance ou même un
décès.
Lorsqu'on monte le dispositif d'attelage de la remorque, ne pas modifier le système
d'échappement du véhicule.
Avant de conduire
Remorquage
3-72
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

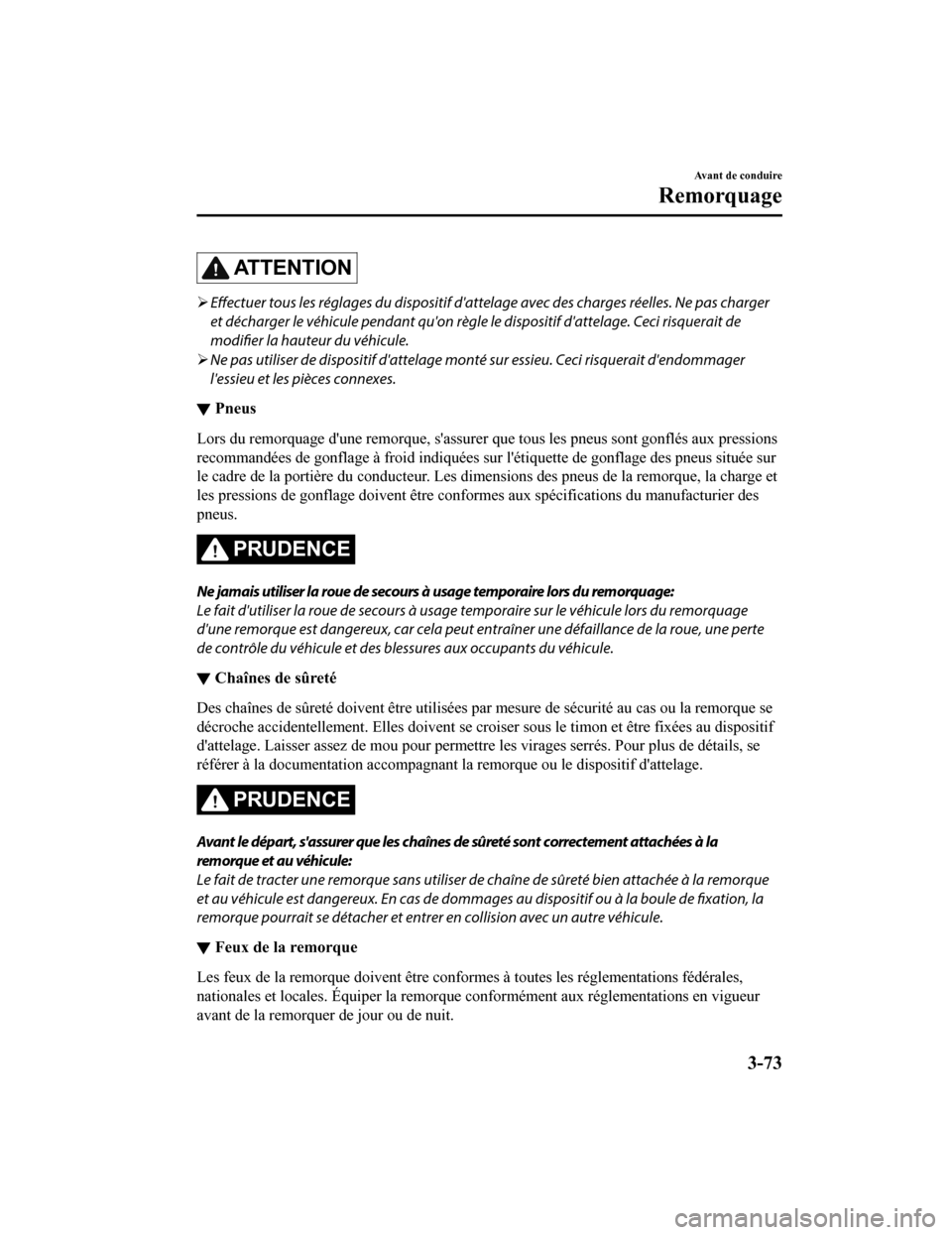

ATTENTION
Effectuer tous les réglages du dispositif d'attelage
avec des charges réelles. Ne pas charger
et décharger le véhicule pendant qu'on règle le dispositif d'attelage. Ceci risquerait de
modifier la hauteur du véhicule.
 Ne pas utiliser de dispositif d'attelage mo nté sur essieu. Ceci risquerait d'endommager
l'essieu et les pièces connexes.
▼ Pneus
Lors du remorquage d'une remorque, s'assurer que tous les pneus sont gonflés aux pressions
recommandées de gonflage à froid indiquées sur
l'étiquette de gonflage des pneus située sur
le cadre de la portière du conducteur. Les dime nsions des pneus de la remorque, la charge et
les pressions de gonflage doivent être conf ormes aux spécifications du manufacturier des
pneus.
PRUDENCE
Ne jamais utiliser la roue de secours à usage temporaire lors du remorquage:
Le fait d'utiliser la roue de secours à usage temporaire sur le véhicule lors du remorquage
d'une remorque est dangereux, car cela peut entraîner une défaillance de la roue, une perte
de contrôle du véhicule et des bl essures aux occupants du véhicule.
▼Chaînes de sûreté
Des chaînes de sûreté doivent être utilisées pa
r mesure de sécurité au cas ou la remorque se
décroche accidentellement. Elles doivent se croi ser sous le timon et être fixées au dispositif
d'attelage. Laisser assez de mou pour permettre les virages serrés. Pour plus de détails, se
référer à la documentation accompagnant la remorque ou le dispositif d'attelage.
PRUDENCE
Avant le départ, s'assurer que les chaînes de sûreté sont correctement attachées à la
remorque et au véhicule:
Le fait de tracter une remorque sans utiliser de chaîne de sûreté bien attachée à la remorque
et au véhicule est dangereux. En cas de dommage s au dispositif ou à la boule de fixation, la
remorque pourrait se détacher et entrer en collision avec un autre véhicule.
▼ Feux de la remorque
Les feux de la remorque doivent être confor
mes à toutes les réglementations fédérales,
nationales et locales. Équiper la remorque conformément aux réglementations en vigueur
avant de la remorquer de jour ou de nuit.
Avant de conduire
Remorquage
3-73
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

AT T E N T I O N
Ne pas brancher de système d'éclairage de la remorque directement sur le système d'éclairage
du véhicule Mazda. Ceci risque d'endommager le système électrique et le système d'éclairage
du véhicule. Confier les travaux de connexion du système à un revendeur de véhicules
récréatifs ou à une agence de location de remor ques, et vérifier soi-même les feux de freinage
et les clignotants avant chaque déplacement.
Avant de conduire
Remorquage
3-74
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

▼Freins de remorque
Si le poids total de la remorque dépasse
450 kg (1.000 lb) des freins de remorque sont
obligatoires. Si votre remorque est équipée de freins, s'assurer qu'ils sont conformes aux
réglementations fédérales, nationales et locales.
PRUDENCE
Ne pas connecter de système hydraulique de freins de remorque au circuit de freinage du
véhicule:
Le fait de connecter un système hydraulique de freins directement au circuit de freinage du
véhicule entraîne un freinage inadéquat et un risque de blessures.
▼ Conseils concernant le remorquage d'une remorque
S'assurer que le véhicule Mazda garde un état normal ou presque lorsqu'une remorque
chargée ou déchargée est attelée. Ne pas conduire le véhicule s'il présente une position
anormale de l'avant, relevé ou
abaissé. Vérifier si la charge sur le timon d'attelage n'est
pas incorrecte, si les pièces de la suspension ne sont pas usées, et si la charge de la
remorque n'est pas excessive.
S'assurer que la remorque est correctement chargée et que le chargement est bien fixé
pour éviter qu'il se déplace.
S'assurer que les rétroviseurs sont conformes à toutes les réglementations applicables.
S'ils ne sont pas conformes, installer des rétroviseurs conformes aux normes de
remorquage.
Les trois causes principales des accidents relatifs aux véhicules-remorques sont une erreur
du conducteur, une vitesse excessive et un chargement incorrect de la remorque.
Avant de conduire
Faire vérifier le système de refroidissement et de freinage par un concessionnaire agréé
Mazda.
Avant de démarrer, vérifier le fonctionnement de tous les feux du véhicule et de la
remorque et toutes les connexions entre le vé hicule et la remorque. S'arrêter et vérifier à
nouveau tous les feux et les connexions après avoir roulé une courte distance.
Avant de conduire
Remorquage
3-75
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Conduite
La manœuvrabilité de votre Mazda sera différente lorsqu'une remorque y est attelée, il est
donc recommandé de s'exercer à prendre des virages, faire des marches arrière et des
arrêts dans un endroit où il n'y a pas de circulation routière.
Prendre le temps de s'habituer au poids et à la longueur supplémentaires.
Laisser un plus grand écart entre son véhicule et celui qui roule devant, car la distance de
freinage est plus grande avec une remorque. Pour chaque 16 km/h (10 mi/h) de vitesse,
laisser au moins une longueur de véhicule et remorque entre sa Mazda et le véhicule se
trouvant devant.
Éviter les démarrages saccadés ou les accélérations brusques.
Éviter de freiner brusquement. Ceci pourrait causer une perte de contrôle du véhicule qui
risquerait de se mettre en travers de la route, en particulier sur des chaussées détrempées
ou glissantes.
Mettre le levier sélecteur sur la position D lorsqu'on tracte une remorque sur un terrain
vallonné, ou qu'on est lourdement chargé.
La position D permet d'utiliser le véhicule sans avoir à changer souvent de rapport.
Changements de file et virage
Éviter de changer de file rapidement, de virer brusquement, et de négocier des virages trop
serrés. Ralentir avant de tourner pour éviter d'avoir à freiner brusquement.
Une remorque qui tourne décrit un arc de cercle plus serré que le véhicule tracteur.
Compenser ceci en prenant des virages plus larges que normalement.
Dépassement
Se préparer bien à l'avance à dépasser les autres véhicules, et laisser beaucoup d'espace
avant de changer de file. Les coups de vent latéraux subis lors du dépassement des
véhicules, en particulier ceux de grande taille, et les effets des routes cahoteuses, affecteront
la conduite.
Si un roulis se produit, saisir fermement le volant de direction et réduire la vitesse
promptement mais progressivement.
Orienter la direction droit devant. Si l'on n'effectue aucune correction extrême de la
direction de conduite ou du freinage, la combinaison d'une vitesse réduite et d'une direction
bien ferme assurera une bonne stabilité.
Avant de conduire
Remorquage
3-76
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Recul
Faire reculer un véhicule équipé d'une remorque exige beaucoup d'entraînement et de
patience. Reculer progressivement, et se faire guider par une personne à l'arrière de la
remorque pour réduire les risques d'accident.
Pour faire tourner la remorque, placer la main en bas du volant de direction et le tourner
dans le sens où l'on veut faire aller la remorque. Faire des mouvements minimes seulement
pour éviter de tourner de façon trop serrée ou trop prolongée.
Montée d'une pente
Utiliser un rapport de boîte de vitesses inférieur pour réduire les risques de surcharge et/ou
de surchauffe du moteur.
Descente d'une pente
Lors de la descente d'une pente, utiliser un rappo rt de boîte de vitesses inférieur et utiliser la
compression du moteur pour ralentir (frein-moteur).
PRUDENCE
Utiliser toujours un rapport de boîte de vitesses inférieur pour ralentir:
Le fait de maintenir la pédale de frein en foncée trop longtemps ou trop fréquemment est
dangereux, car les freins risqueraient alors de surchauffer et de faiblir, ce qui pourrait causer
une perte de contrôle du véhicule et un accident grave. Utiliser un rapport de boîte de vitesses
inférieur pour aider à ralentir. Se garer hors de la route et laisser les freins refroidir si l'on sent
que les freins faiblissent.
Surchauffe du moteur
Le poids supplémentaire de la remorque peut s oumettre le moteur à de fortes contraintes par
temps chaud ou dans des côtes longues ou raides.
Si la jauge de température indique une surchauffe, éteindre le climatiseur, se diriger
prudemment vers le côté de la route, se garer hors du flux de circulation et attendre que le
moteur refroidisse. Se référer à Surchauffe à la page 7-20.
Avant de conduire
Remorquage
3-77
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Stationnement
Veiller à toujours mettre des cales contre les roues de la remorque et du véhicule tracteur
pendant que l'on stationne.
Serrer fermement le frein de stationnement et mettre le levier sélecteur en position P.
Éviter de se garer dans une pente, mais si c'est inévitable, procéder comme suit:
1. Enfoncer la pédale de frein et la maintenir enfoncée.
2. Demander à une tierce personne de placer des cales de roue sur le côté descendant de lapente, contre toutes les roues du véhicule et de la remorque.
3. Ensuite, relâcher progressivement la pédale de frein, jusqu'à ce que les cales supportent
la charge.
Si la pente est descendante, tourner le volant de direction de façon que l'avant des
roues avant soit orienté vers le bord du trottoir.
Si la pente est montante, orienter l'arrière des roues avant contre le bord du trottoir.
4. Serrer fermement le frein de stationnement.
5. Mettre le levier sélecteur en position P et arrêter le moteur.
Pour redémarrer après avoir stationné sur une pente:
1. Avec le levier sélecteur en position P, démarrer le moteur. (Veiller à enfoncer la pédale
de frein et la maintenir enfoncée.)
2. Enclencher un rapport.
3. Relâcher le frein de stationnement (ainsi que le frein au pied) et s'éloigner des cales de roue. S'arrêter; serrer le frein de stationnement et mettre le levier sélecteur en position P.
4. Demander à une tierce personne de récupérer les cales de roue.
Consommation d'essence
Le remorquage de la remorque augmente la consommation d'essence.
Entretien
Si l'on tracte souvent une remorque, faire effectuer l'entretien du véhicule comme indiqué
dans Entretien périodique (page 6-4).
Avant de conduire
Remorquage
3-78
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
