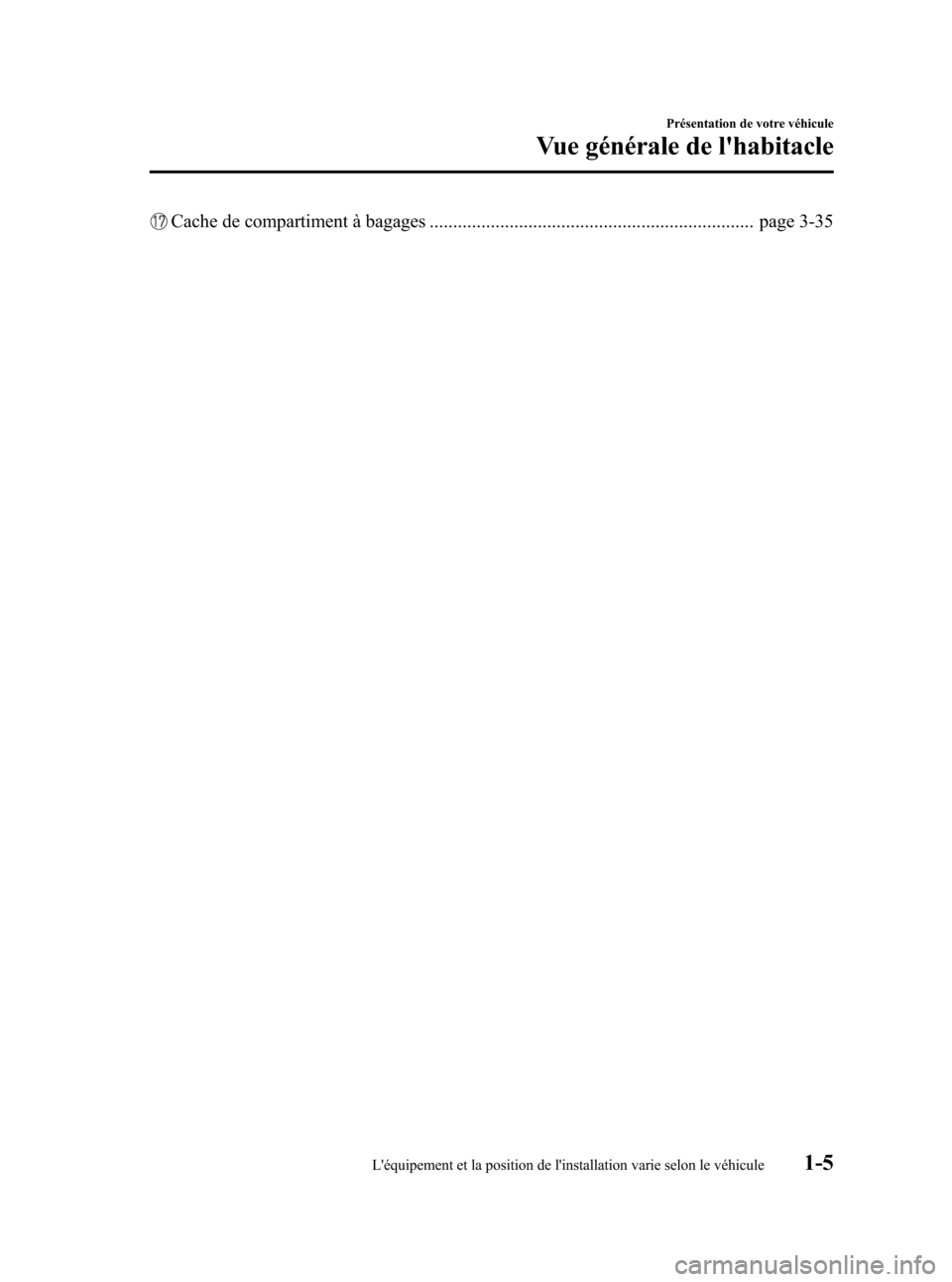

Page 11 of 436
Black plate (11,1)
Cache de compartiment à bagages ..................................................................... page 3-35
Présentation de votre véhicule
Vue générale de l'habitacle
1-5L'équipement et la position de l'installation varie selon le véhicule CX-7_8V29-EC-06B_Edition2 Page11
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B

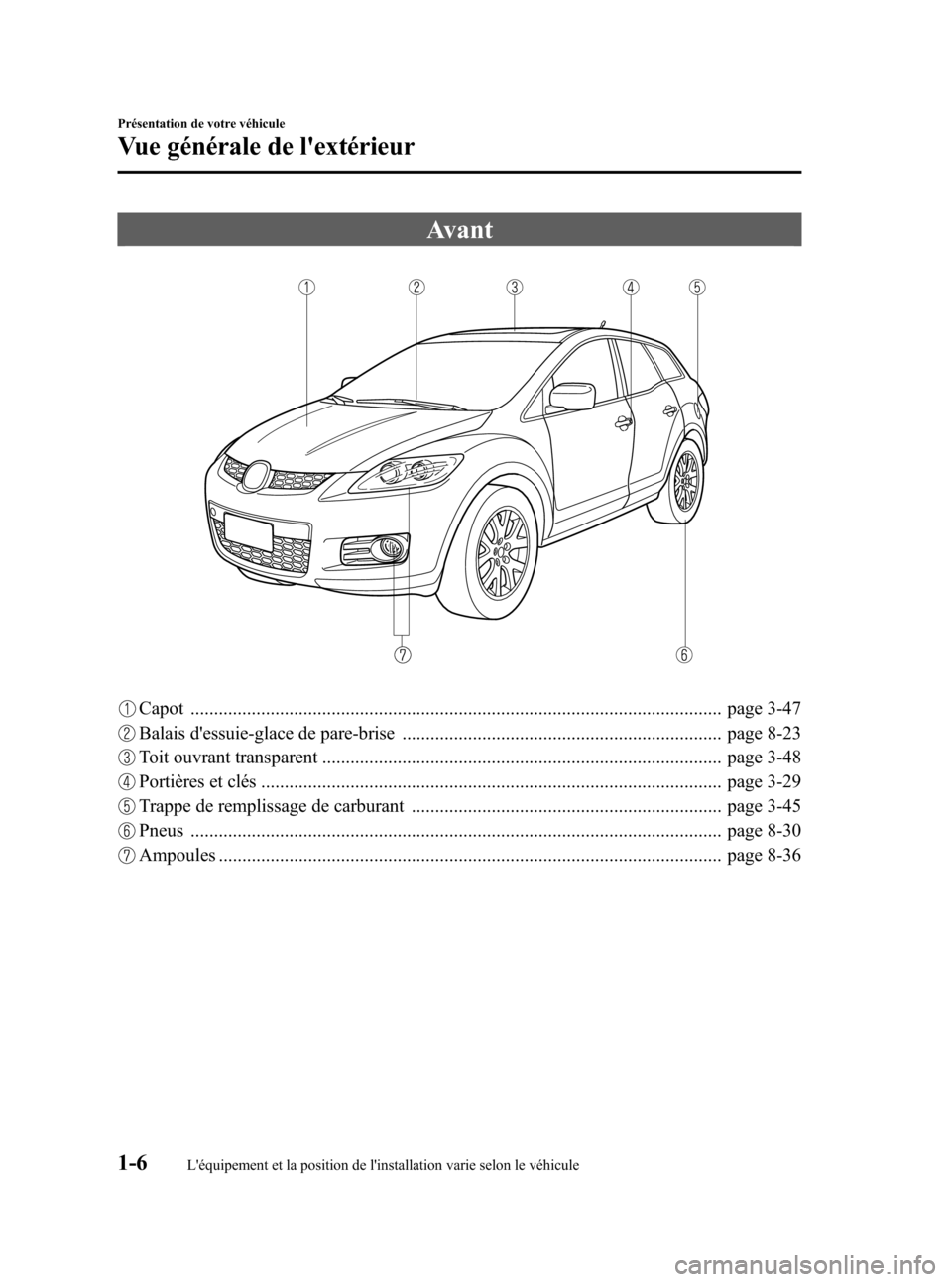

Page 12 of 436
Black plate (12,1)
Avant
Capot ................................................................................................................. page 3-47
Balais d'essuie-glace de pare-brise .................................................................... page 8-23
Toit ouvrant transparent ..................................................................................... page 3-48
Portières et clés .................................................................................................. page 3-29
Trappe de remplissage de carburant .................................................................. page 3-45
Pneus ................................................................................................................. page 8-30
Ampoules ........................................................................................................... page 8-36
1-6
Présentation de votre véhicule
L'équipement et la position de l'installation varie selon le véhicule
Vue générale de l'extérieur
CX-7_8V29-EC-06B_Edition2 Page12
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 13 of 436
Black plate (13,1)
Arrière
Balai d'essuie-glace de lunette arrière ................................................................ page 8-25
Hayon ................................................................................................................ page 3-33
Ampoules ........................................................................................................... page 8-36
Antenne ............................................................................................................. page 6-16
Verrous de sécurité pour enfants ........................................................................ page 3-32
Rétroviseur extérieur .......................................................................................... page 3-64
Pneus ................................................................................................................. page 8-30
Présentation de votre véhicule
Vue générale de l'extérieur
1-7L'équipement et la position de l'installation varie selon le véhicule CX-7_8V29-EC-06B_Edition2 Page13
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B

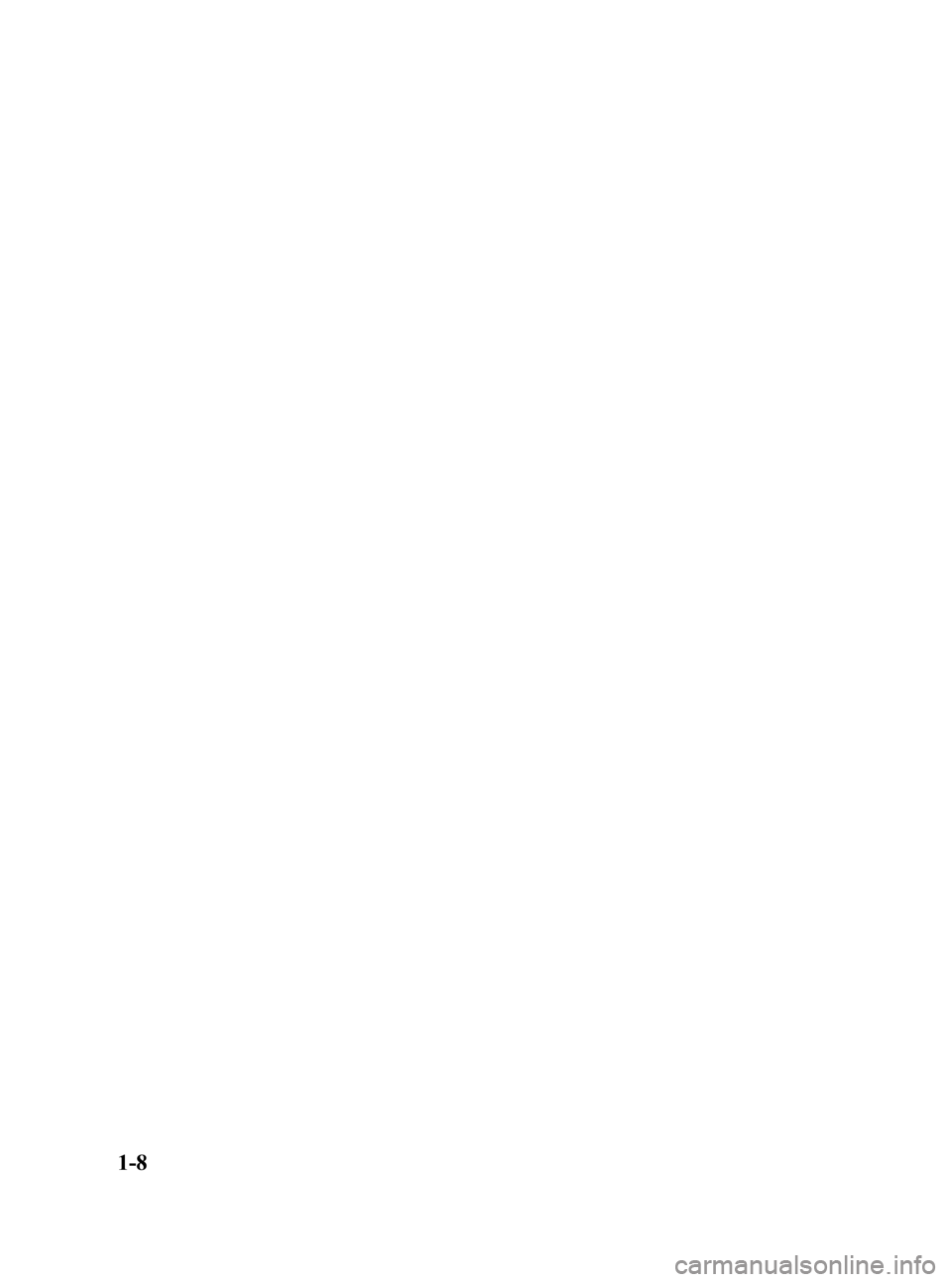

Page 14 of 436
Black plate (14,1)
1-8
CX-7_8V29-EC-06B_Edition2 Page14
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 15 of 436
Black plate (15,1)
2Equipement sécuritaire essentiel
Utilisation de l'équipement sécuritaire, incluant les sièges, les ceintures de
sécurité, les systèmes de dispositifs de retenue pour enfants et les systèmes de
retenue supplémentaire à coussins d'air.
Sièges .............................................................................................. 2-2
Sièges avant (Sièges à commande manuelle) ............................ 2-2
Sièges avant (Sièges à commande électrique) ........................... 2-6
Siège arrière ............................................................................ 2-10
Ceintures de sécurité .................................................................. 2-15
Précautions concernant les ceintures de sécurité ..................... 2-15
Ceinture de sécurité (Sauf position centrale arrière) ............... 2-18
Systèmes de dispositif de prétension de ceinture de sécurité avant
et de limitation de charge ........................................................ 2-20
Ceinture de sécurité centrale arrière ........................................ 2-23
Rallonge de ceinture de sécurité ............................................. 2-26
Voyant/bip de ceintures de sécurité ......................................... 2-28
Dispositifs de sécurité pour enfants ........................................... 2-30
Précautions concernant les dispositifs de sécurité pour
enfants ..................................................................................... 2-30
Installation de systèmes de dispositif de sécurité pour
enfants ..................................................................................... 2-36
Système de dispositif de sécurité pour enfants de type
LATCH ................................................................................... 2-46
Systèmes de retenue supplémentaire à coussins d'air .............. 2-52
Précautions concernant le système de retenue supplémentaire
(SRS) ....................................................................................... 2-52
Composants du système de retenue supplémentaire ............... 2-58
Explication du fonctionnement des coussins d'air SRS ........... 2-59
Critères de déploiement des coussins d'air SRS ...................... 2-64
Limites du coussin d'air SRS .................................................. 2-65
Système de classification des occupants des sièges du conducteur
et du passager avant ................................................................ 2-67
Contrôle et entretien ................................................................ 2-72
2-1
CX-7_8V29-EC-06B_Edition2 Page15
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 16 of 436
Black plate (16,1)
Sièges avant (Sièges à
commande manuelle)
PRUDENCE
Ne pas modifier ou remplacer les
sièges avant:
La modification ou le emplacement
des sièges avant, comme le
remplacement du garnissage ou le
desserrage de boulons sont dangereux.
Les sièges avant contiennent des
composants de coussin d'air essentiels
au système de retenue supplémentaire.
Une modification peut endommager le
système de retenue supplémentaire, ce
qui peut résulter en de graves
blessures. S'adresser à un
concessionnaire agréé Mazda s'il est
nécessaire de retirer ou réinstaller le
siège avant.
Ne pas conduire avec des sièges avant
endommagés:
Le fait de conduire avec les sièges
avant endommagés est dangereux.
Une collision, même une qui n'est pas
assez intense pour causer le
déploiement des coussins d'air, peut
endommager les sièges avant qui
contiennent des composants de
coussin d'air essentiels. S'il y a une
autre collision, un coussin d'air peut
ne pas se déployer, ce qui pourrait
résulter en de graves blessures. Faire
toujours inspecter les sièges avant, les
dispositifs de prétension de ceinture de
sécurité et les coussins d'air par un
concessionnaire agréé Mazda après
toute collision.
PRUDENCE
S'assurer que les composantes
réglables d'un siège sont correctement
verrouillées en place:
Les sièges réglables et les dossiers de
siège qui ne sont pas correctement
verrouillés sont dangereux. En cas
d'arrêt brusque ou de collision, le
siège ou le dossier du siège risque de
se déplacer, causant de graves
blessures. S'assurer que les
composantes réglables du siège sont
correctement verrouillées en les
poussant vers l'avant et l'arrière et en
poussant le siège.
qRéglage longitudinal du siège
PRUDENCE
Ne régler le siège du conducteur que
lorsque le véhicule est à l'arrêt:
Le fait de régler le siège du
conducteur pendant que le véhicule est
en mouvement est dangereux. Le
conducteur peut perdre le contrôle du
véhicule et causer un accident.
2-2
Equipement sécuritaire essentiel
Sièges
CX-7_8V29-EC-06B_Edition2 Page16
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 17 of 436
Black plate (17,1)
Pour déplacer un des sièges vers l'avant
ou vers l'arrière, tirer le levier vers le haut
et faire coulisser le siège à la position
désirée et relâcher le levier.
S'assurer que le levier retourne à sa
position originale et que le siège est
verrouillé en place en le poussant vers
l'avant et vers l'arrière.
qRéglage de l'inclinaison du dossier
PRUDENCE
Ne pas conduire avec les sièges
inclinés:
Le fait d'être assis, dans une position
inclinée, dans un véhicule en
mouvement est dangereux car cela
réduit la protection fournie par les
ceintures de sécurité. En cas de
freinage brusque ou de collision, on
risque de glisser sous la ceinture
ventrale et de subir de graves blessures
internes. Pour une protection
maximale, s'asseoir le plus en arrière
possible et bien droit.
PRUDENCE
Toujours s'asseoir correctement dans
un siège de passager avec le dossier de
siège bien droit et les pieds posés à plat
sur le sol:
Si le véhicule est équipé de capteurs de
poids du siège du passager avant, il est
dangereux de s'asseoir sur le siège du
passager avant incorrectement à une
position décalée ou avec le dossier du
siège incliné excessivement pendant
que le véhicule roule, car ceci peut
diminuer le poids appliqué sur le
coussin du siège et fausser la
détermination du poids par le système
de détection du poids du passager
avant. Par conséquent, le passager
avant ne bénéficiera plus de la
protection supplémentaire du coussin
d'air et du dispositif de prétension de
ceinture de sécurité, et s'exposera
alors à de graves blessures. Toujours
s'asseoir bien droit contre le dossier
du siège, avec les pieds bien posés sur
le plancher.
Ne pas conduire avec le dossier de
siège déverrouillé:
Le dossier du siège est important pour
la sécurité à l'intérieur du véhicule. Si
le dossier du siège est laissé
déverrouillé cela est dangereux car les
passagers peuvent être éjectés ou non
retenus et des objets peuvent cogner
les occupants en cas de freinage
brusque ou de collision, causant de
graves blessures. Après avoir ajusté le
dossier du siège, même si aucun autre
passager ne se trouve dans le véhicule,
pousser le dossier du siège vers l'avant
et vers l'arrière pour s'assurer qu'il est
bien verrouillé en place.
Equipement sécuritaire essentiel
Sièges
2-3
CX-7_8V29-EC-06B_Edition2 Page17
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 18 of 436
Black plate (18,1)
Pour changer l'angle d'inclinaison du
dossier, se pencher légèrement vers l'avant
tout en soulevant le levier. Se pencher
ensuite vers l'arrière jusqu'à la position
désirée et relâcher le levier.
S'assurer que le levier retourne à sa
position originale et que le dossier est
verrouillé en place en le poussant vers
l'avant et vers l'arrière.
ATTENTION
Lorsque le dossier d'un siège incliné
vers l'arrière est remis à sa position
relevée, s'assurer de supporter le dossier
pendant que le levier est manœuvré. Si
le dossier du siège n'est pas supporté, il
se déplacera soudainement vers l'avant
et risque de causer des blessures.
qRéglage de la hauteur (Siège du
conducteur)
Déplacer le levier du siège vers le haut ou
vers le bas pour ajuster la hauteur du
coussin du siège.
Abaisser Relever
qAppuie-tête
PRUDENCE
Toujours conduire avec les appuie-tête
correctement installés et réglés lorsque
les sièges sont utilisés:
Le fait de conduire avec les appuie-tête
réglés trop bas ou retirés est
dangereux. Sans un support en arrière
de la tête, le cou risque de subir de
graves blessures en cas de collision.
2-4
Equipement sécuritaire essentiel
Sièges
CX-7_8V29-EC-06B_Edition2 Page18
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 19 of 436
Black plate (19,1)
Réglage de la hauteur
Pour relever l'appuie-tête, le tirer à la
position désirée.
Pour abaisser l'appuie-tête, appuyer sur la
butée et pousser l'appuie-tête vers le bas.
Régler l'appuie-tête pour que le haut soit à
la hauteur des oreilles de l'utilisateur,
jamais en arrière du cou.
qChauffage de siègeí
Les sièges avant sont chauffés
électriquement. Le contacteur d'allumage
doit être sur la position ON.
Appuyer sur l'interrupteur pour allumer ou
éteindre le chauffage du siège. Lorsque
l'interrupteur est en circuit, le témoin
s'allumera.
REMARQUE
La température des sièges est
automatiquement réglée par un
thermostat. Elle ne peut être qu'allumée
ou éteinte, aucun autre réglage n'est
possible.
Equipement sécuritaire essentiel
Sièges
2-5íCertains modèles. CX-7_8V29-EC-06B_Edition2 Page19
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
Page 20 of 436
Black plate (20,1)
Sièges avant (Sièges à
commande électrique)
PRUDENCE
Ne pas modifier ou remplacer les
sièges avant:
La modification ou le emplacement
des sièges avant, comme le
remplacement du garnissage ou le
desserrage de boulons sont dangereux.
Les sièges avant contiennent des
composants de coussin d'air essentiels
au système de retenue supplémentaire.
Une modification peut endommager le
système de retenue supplémentaire, ce
qui peut résulter en de graves
blessures. S'adresser à un
concessionnaire agréé Mazda s'il est
nécessaire de retirer ou réinstaller le
siège avant.
Ne pas conduire avec des sièges avant
endommagés:
Le fait de conduire avec les sièges
avant endommagés est dangereux.
Une collision, même une qui n'est pas
assez intense pour causer le
déploiement des coussins d'air, peut
endommager les sièges avant qui
contiennent des composants de
coussin d'air essentiels. S'il y a une
autre collision, un coussin d'air peut
ne pas se déployer, ce qui pourrait
résulter en de graves blessures. Faire
toujours inspecter les sièges avant, les
dispositifs de prétension de ceinture de
sécurité et les coussins d'air par un
concessionnaire agréé Mazda après
toute collision.
ATTENTION
lLe réglage du coussin de siège est
fait par l'intermédiaire de moteurs.
Eviter de le faire fonctionner
excessivement car cela risque
d'endommager les moteurs.
lPour éviter de décharger la batterie,
éviter d'utiliser la commande
électrique si le moteur est arrêté. Le
dispositif de réglage consomme
énormément d'énergie électrique.
lNe pas utiliser la commande pour
faire plus d'un réglage à la fois.
qRéglage longitudinal du siège
Pour faire coulisser le siège, déplacer la
commande située du côté extérieur du
siège vers l'avant ou vers l'arrière et la
maintenir dans cette position. Relâcher la
commande lorsque le siège est à la
position désirée.
2-6
Equipement sécuritaire essentiel
Sièges
CX-7_8V29-EC-06B_Edition2 Page20
Thursday, March 30 2006 11:36 AM
Form No.8V29-EC-06B
