MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)

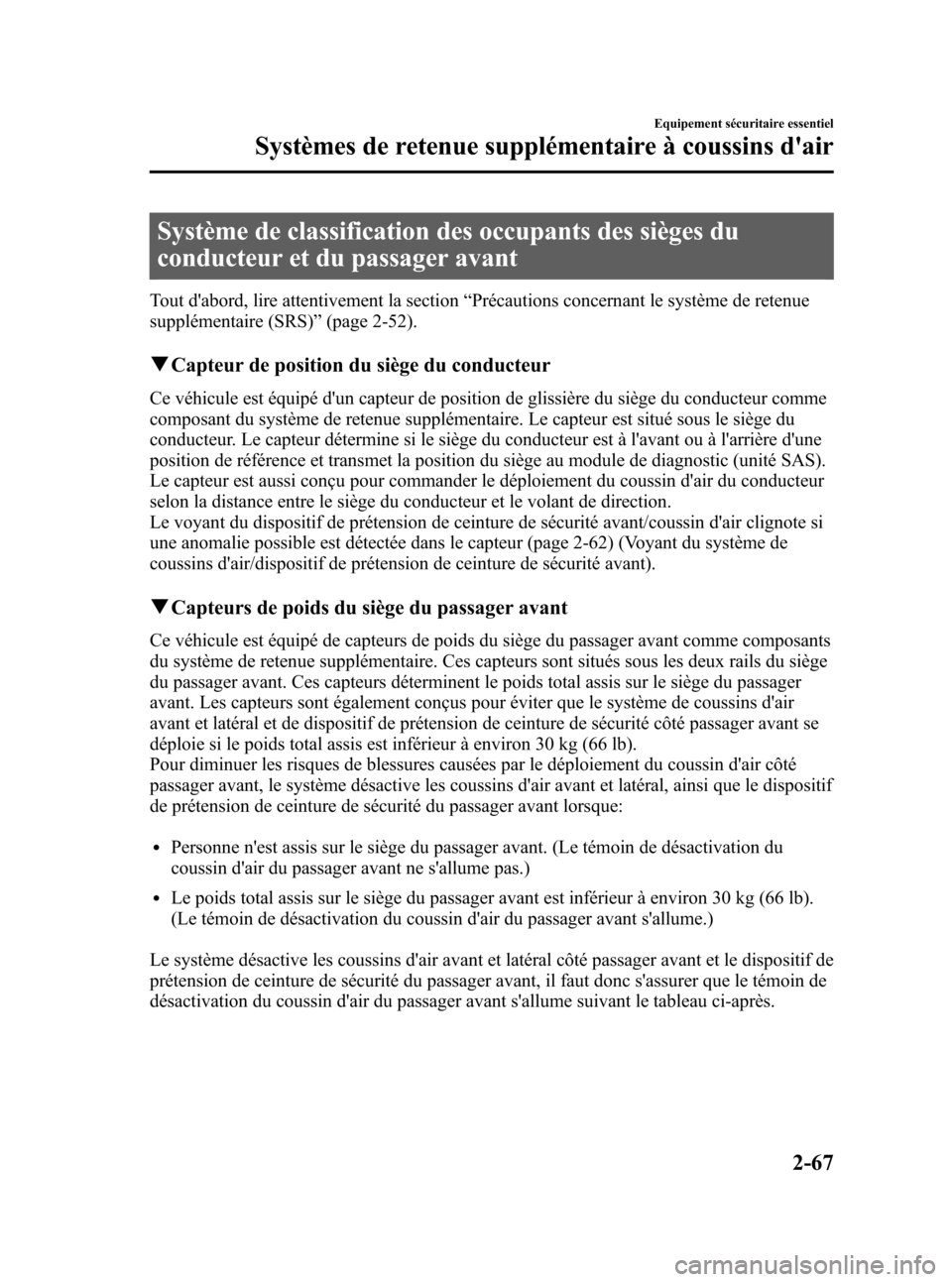

Black plate (81,1)
Système de classification des occupants des sièges du
conducteur et du passager avant
Tout d'abord, lire attentivement la section“Précautions concernant le système de retenue
supplémentaire (SRS)”(page 2-52).
qCapteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position de glissière du siège du conducteur comme
composant du système de retenue supplémentaire. Le capteur est situé sous le siège du
conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une
position de référence et transmet la position du siège au module de diagnostic (unité SAS).
Le capteur est aussi conçu pour commander le déploiement du coussin d'air du conducteur
selon la distance entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-62) (Voyant du système de
coussins d'air/dispositif de prétension de ceinture de sécurité avant).
qCapteurs de poids du siège du passager avant
Ce véhicule est équipé de capteurs de poids du siège du passager avant comme composants
du système de retenue supplémentaire. Ces capteurs sont situés sous les deux rails du siège
du passager avant. Ces capteurs déterminent le poids total assis sur le siège du passager
avant. Les capteurs sont également conçus pour éviter que le système de coussins d'air
avant et latéral et de dispositif de prétension de ceinture de sécurité côté passager avant se
déploie si le poids total assis est inférieur à environ 30 kg (66 lb).
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral, ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque:
lPersonne n'est assis sur le siège du passager avant. (Le témoin de désactivation du
coussin d'air du passager avant ne s'allume pas.)
lLe poids total assis sur le siège du passager avant est inférieur à environ 30 kg (66 lb).
(Le témoin de désactivation du coussin d'air du passager avant s'allume.)
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-67
CX-7_8V29-EC-06B_Edition2 Page81
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

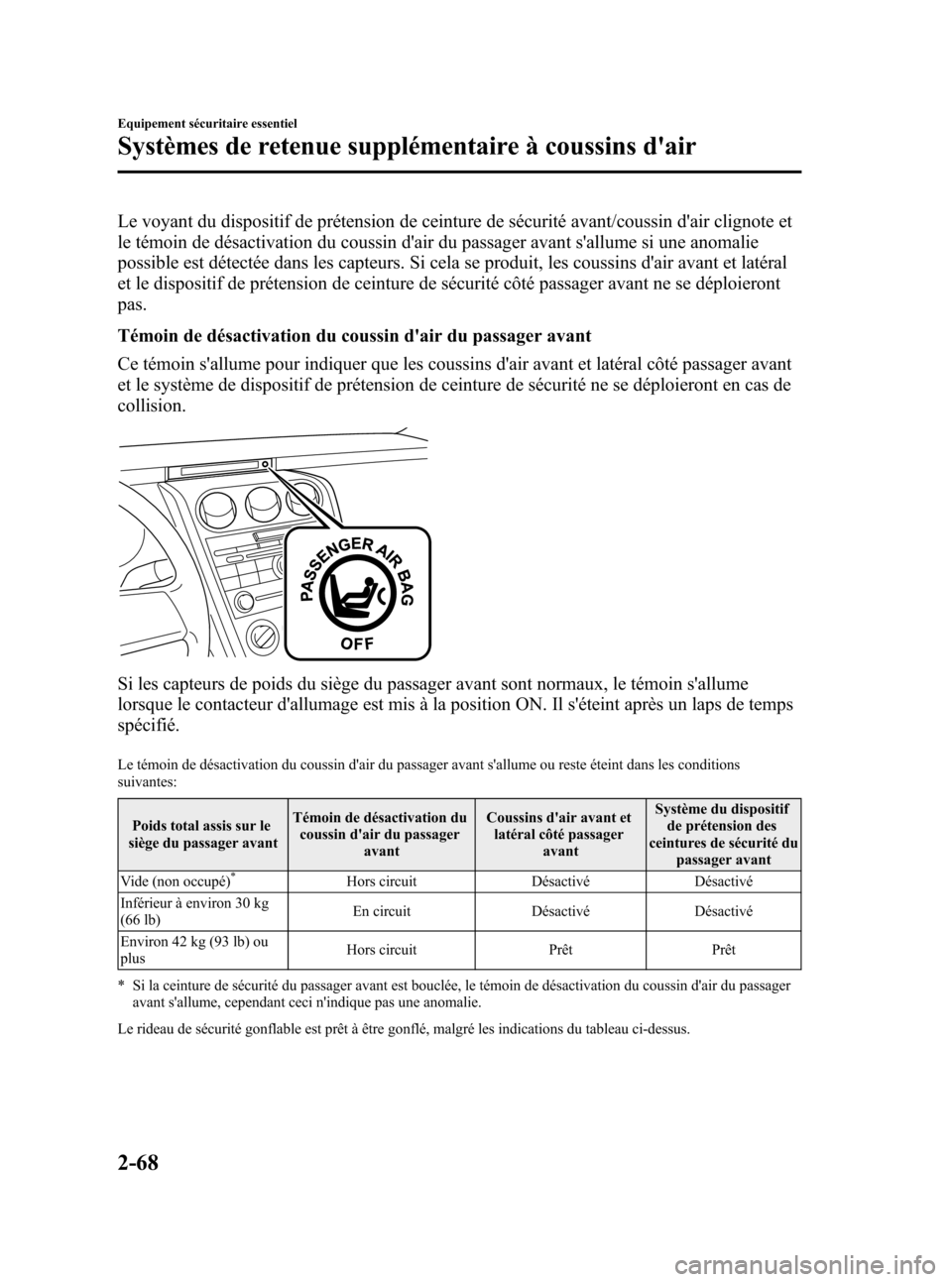

Black plate (82,1)
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Si les capteurs de poids du siège du passager avant sont normaux, le témoin s'allume
lorsque le contacteur d'allumage est mis à la position ON. Il s'éteint après un laps de temps
spécifié.
Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Poids total assis sur le
siège du passager avantTémoin de désactivation du
coussin d'air du passager
avantCoussins d'air avant et
latéral côté passager
avantSystème du dispositif
de prétension des
ceintures de sécurité du
passager avant
Vide (non occupé)
*Hors circuit Désactivé Désactivé
Inférieur à environ 30 kg
(66 lb)En circuit Désactivé Désactivé
Environ 42 kg (93 lb) ou
plusHors circuit Prêt Prêt
* Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du passager
avant s'allume, cependant ceci n'indique pas une anomalie.
Le rideau de sécurité gonflable est prêt à être gonflé, malgré les indications du tableau ci-dessus.
2-68
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8V29-EC-06B_Edition2 Page82
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

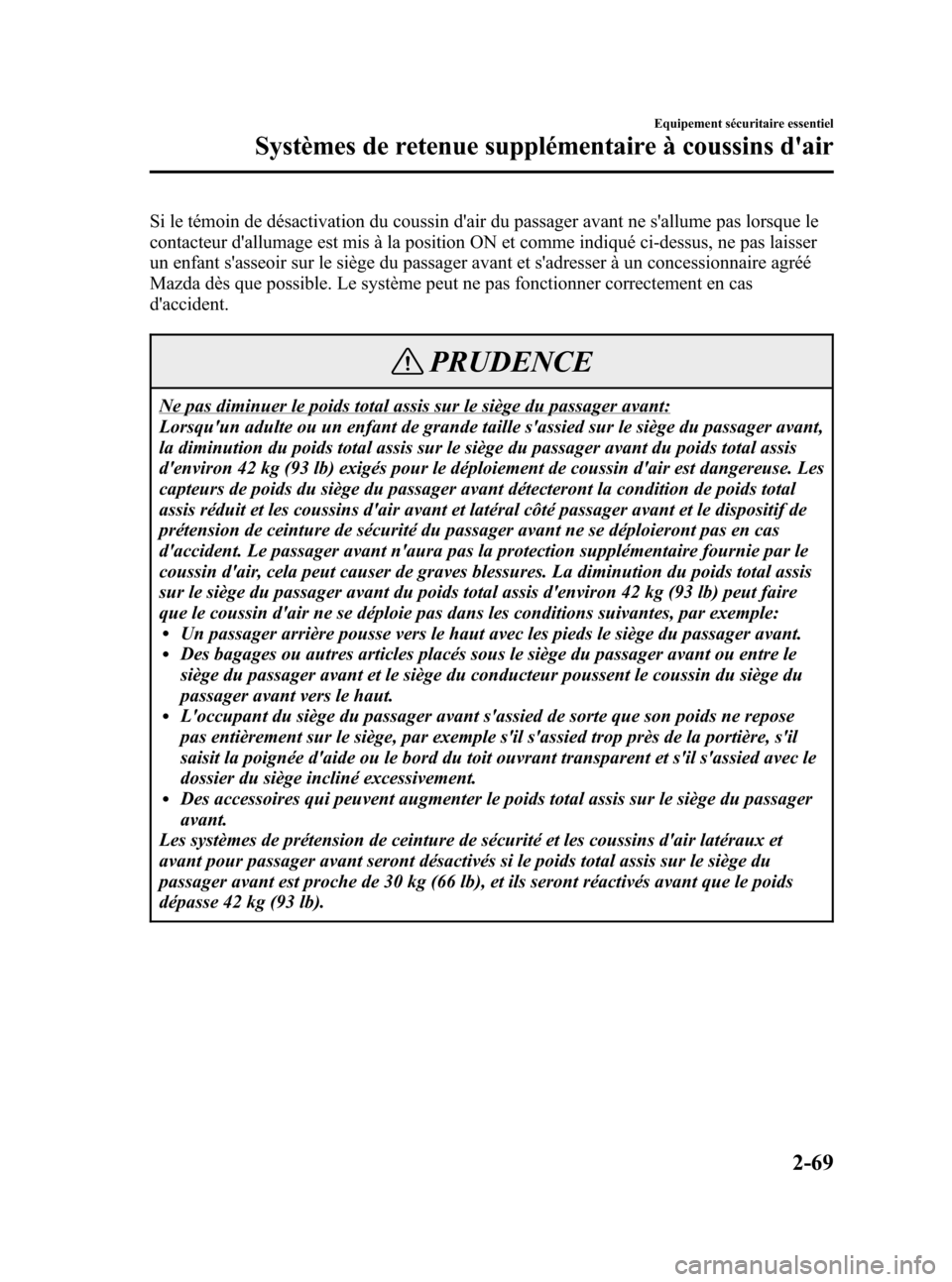

Black plate (83,1)
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON et comme indiqué ci-dessus, ne pas laisser
un enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
PRUDENCE
Ne pas diminuer le poids total assis sur le siège du passager avant:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager avant,
la diminution du poids total assis sur le siège du passager avant du poids total assis
d'environ 42 kg (93 lb) exigés pour le déploiement de coussin d'air est dangereuse. Les
capteurs de poids du siège du passager avant détecteront la condition de poids total
assis réduit et les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant ne se déploieront pas en cas
d'accident. Le passager avant n'aura pas la protection supplémentaire fournie par le
coussin d'air, cela peut causer de graves blessures. La diminution du poids total assis
sur le siège du passager avant du poids total assis d'environ 42 kg (93 lb) peut faire
que le coussin d'air ne se déploie pas dans les conditions suivantes, par exemple:
lUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.lDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
lL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit la poignée d'aide ou le bord du toit ouvrant transparent et s'il s'assied avec le
dossier du siège incliné excessivement.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-69
CX-7_8V29-EC-06B_Edition2 Page83
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

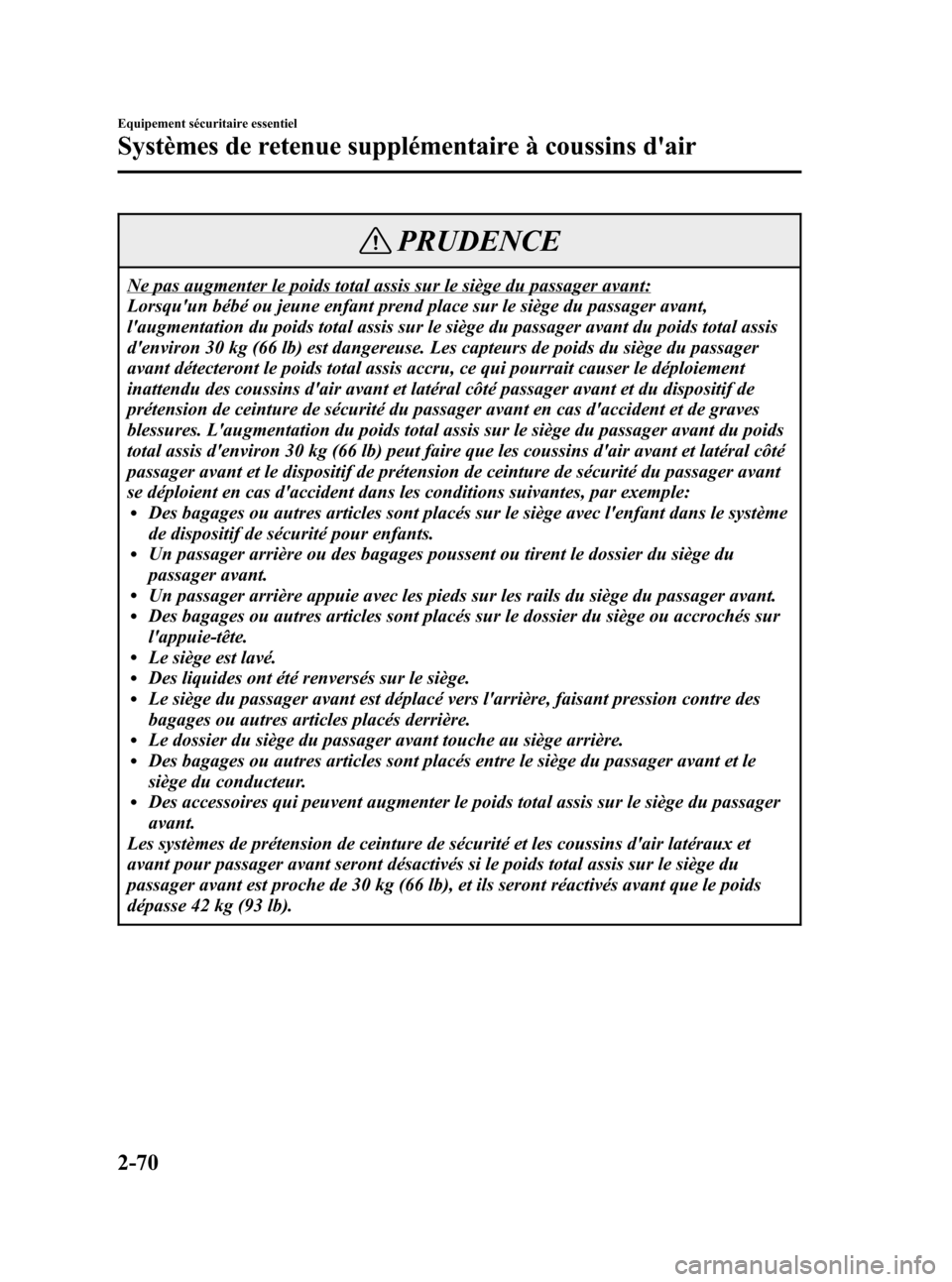

Black plate (84,1)
PRUDENCE
Ne pas augmenter le poids total assis sur le siège du passager avant:
Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager avant,
l'augmentation du poids total assis sur le siège du passager avant du poids total assis
d'environ 30 kg (66 lb) est dangereuse. Les capteurs de poids du siège du passager
avant détecteront le poids total assis accru, ce qui pourrait causer le déploiement
inattendu des coussins d'air avant et latéral côté passager avant et du dispositif de
prétension de ceinture de sécurité du passager avant en cas d'accident et de graves
blessures. L'augmentation du poids total assis sur le siège du passager avant du poids
total assis d'environ 30 kg (66 lb) peut faire que les coussins d'air avant et latéral côté
passager avant et le dispositif de prétension de ceinture de sécurité du passager avant
se déploient en cas d'accident dans les conditions suivantes, par exemple:
lDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le système
de dispositif de sécurité pour enfants.
lUn passager arrière ou des bagages poussent ou tirent le dossier du siège du
passager avant.
lUn passager arrière appuie avec les pieds sur les rails du siège du passager avant.lDes bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
lLe siège est lavé.lDes liquides ont été renversés sur le siège.lLe siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
lLe dossier du siège du passager avant touche au siège arrière.lDes bagages ou autres articles sont placés entre le siège du passager avant et le
siège du conducteur.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
2-70
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8V29-EC-06B_Edition2 Page84
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

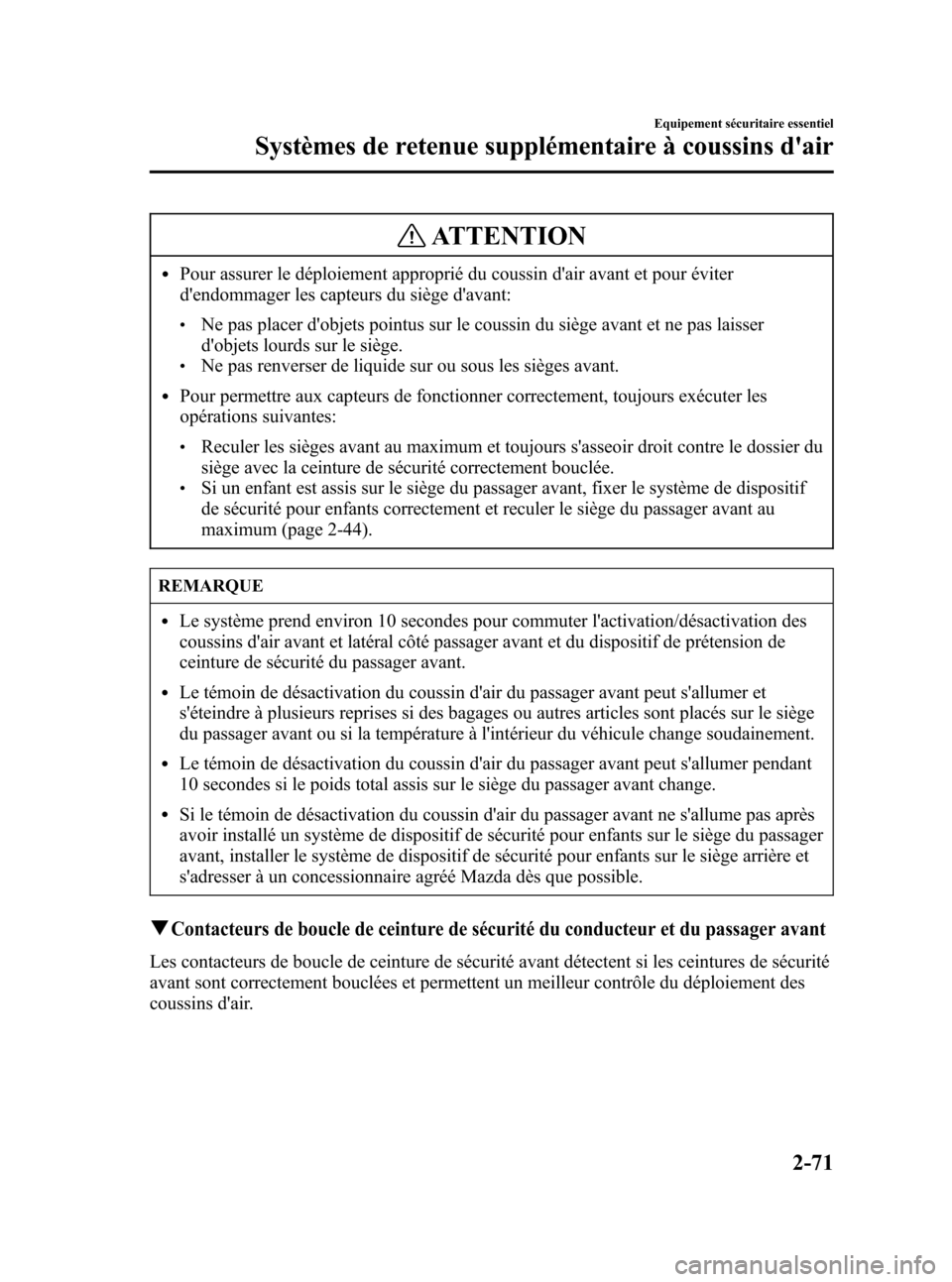

Black plate (85,1)
ATTENTION
lPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du siège d'avant:
lNe pas placer d'objets pointus sur le coussin du siège avant et ne pas laisser
d'objets lourds sur le siège.
lNe pas renverser de liquide sur ou sous les sièges avant.
lPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
lReculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du
siège avec la ceinture de sécurité correctement bouclée.
lSi un enfant est assis sur le siège du passager avant, fixer le système de dispositif
de sécurité pour enfants correctement et reculer le siège du passager avant au
maximum (page 2-44).
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager avant et du dispositif de prétension de
ceinture de sécurité du passager avant.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer et
s'éteindre à plusieurs reprises si des bagages ou autres articles sont placés sur le siège
du passager avant ou si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant
10 secondes si le poids total assis sur le siège du passager avant change.
lSi le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après
avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager
avant, installer le système de dispositif de sécurité pour enfants sur le siège arrière et
s'adresser à un concessionnaire agréé Mazda dès que possible.
qContacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
Les contacteurs de boucle de ceinture de sécurité avant détectent si les ceintures de sécurité
avant sont correctement bouclées et permettent un meilleur contrôle du déploiement des
coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-71
CX-7_8V29-EC-06B_Edition2 Page85
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

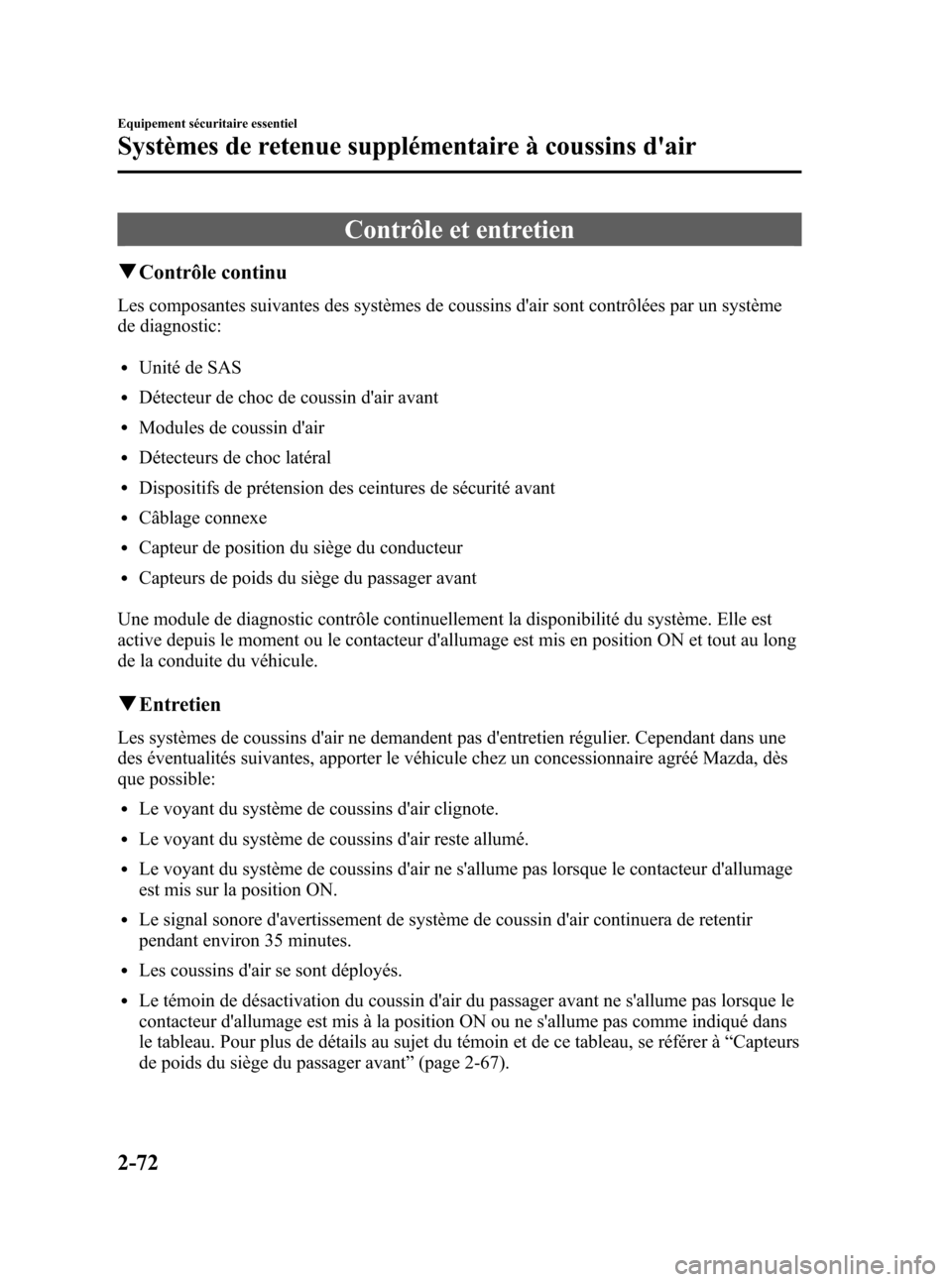

Black plate (86,1)
Contrôle et entretien
qContrôle continu
Les composantes suivantes des systèmes de coussins d'air sont contrôlées par un système
de diagnostic:
lUnité de SAS
lDétecteur de choc de coussin d'air avant
lModules de coussin d'air
lDétecteurs de choc latéral
lDispositifs de prétension des ceintures de sécurité avant
lCâblage connexe
lCapteur de position du siège du conducteur
lCapteurs de poids du siège du passager avant
Une module de diagnostic contrôle continuellement la disponibilité du système. Elle est
active depuis le moment ou le contacteur d'allumage est mis en position ON et tout au long
de la conduite du véhicule.
qEntretien
Les systèmes de coussins d'air ne demandent pas d'entretien régulier. Cependant dans une
des éventualités suivantes, apporter le véhicule chez un concessionnaire agréé Mazda, dès
que possible:
lLe voyant du système de coussins d'air clignote.
lLe voyant du système de coussins d'air reste allumé.
lLe voyant du système de coussins d'air ne s'allume pas lorsque le contacteur d'allumage
est mis sur la position ON.
lLe signal sonore d'avertissement de système de coussin d'air continuera de retentir
pendant environ 35 minutes.
lLes coussins d'air se sont déployés.
lLe témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON ou ne s'allume pas comme indiqué dans
le tableau. Pour plus de détails au sujet du témoin et de ce tableau, se référer à“Capteurs
de poids du siège du passager avant”(page 2-67).
2-72
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8V29-EC-06B_Edition2 Page86
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

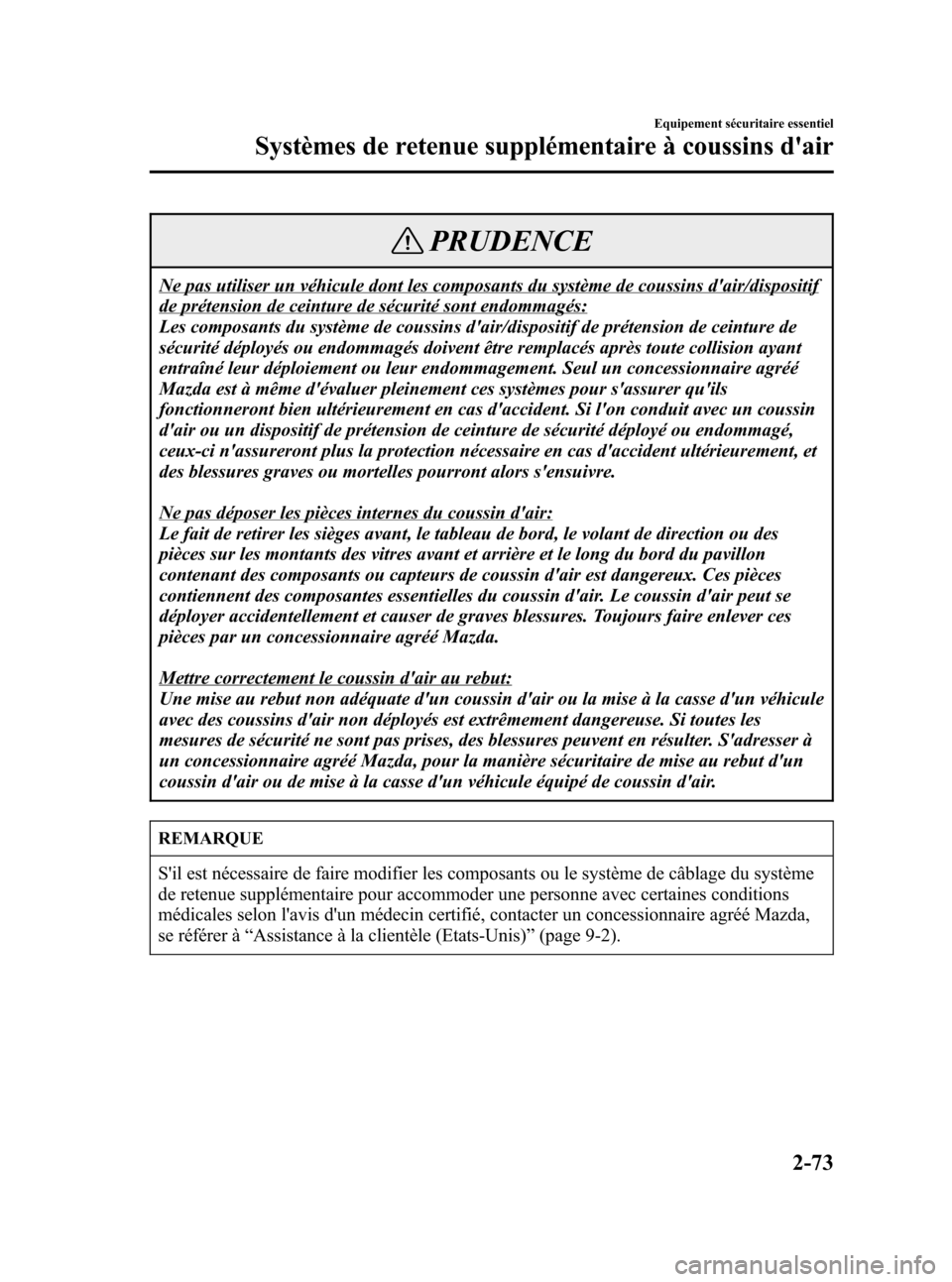

Black plate (87,1)
PRUDENCE
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/dispositif
de prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils
fonctionneront bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin
d'air ou un dispositif de prétension de ceinture de sécurité déployé ou endommagé,
ceux-ci n'assureront plus la protection nécessaire en cas d'accident ultérieurement, et
des blessures graves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des
pièces sur les montants des vitres avant et arrière et le long du bord du pavillon
contenant des composants ou capteurs de coussin d'air est dangereux. Ces pièces
contiennent des composantes essentielles du coussin d'air. Le coussin d'air peut se
déployer accidentellement et causer de graves blessures. Toujours faire enlever ces
pièces par un concessionnaire agréé Mazda.
Mettre correctement le coussin d'air au rebut:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un véhicule
avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes les
mesures de sécurité ne sont pas prises, des blessures peuvent en résulter. S'adresser à
un concessionnaire agréé Mazda, pour la manière sécuritaire de mise au rebut d'un
coussin d'air ou de mise à la casse d'un véhicule équipé de coussin d'air.
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, contacter un concessionnaire agréé Mazda,
se référer à“Assistance à la clientèle (Etats-Unis)”(page 9-2).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-73
CX-7_8V29-EC-06B_Edition2 Page87
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (88,1)
2-74
CX-7_8V29-EC-06B_Edition2 Page88
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (89,1)
3Bien connaître votre Mazda
Explication des commandes et opérations de base; comme l'ouverture/la
fermeture et le réglage de différents éléments.
Système d'ouverture et de démarrage à télécommande ............ 3-2
Clés avancéesí......................................................................... 3-2
Commande via les fonctions à télécommande .......................... 3-7
Commande via les fonctions de la clé avancée ....................... 3-15
Fonction de suspension de clé avancée ................................... 3-18
Voyants et avertisseurs sonores ............................................... 3-19
Modifier les réglages (fonction personnalisation) ................... 3-21
Témoins de mauvaise utilisation ............................................. 3-22
Portières et serrures .................................................................... 3-23
Clés (avec type clé escamotable) ............................................ 3-23
Système d'ouverture à télécommande ..................................... 3-24
Serrures des portières .............................................................. 3-29
Hayon ...................................................................................... 3-33
Lève-vitre électrique ............................................................... 3-36
Trappe de remplissage de carburant et bouchon de réservoir de
carburant ................................................................................. 3-45
Capot ....................................................................................... 3-47
Toit ouvrant transparent
í....................................................... 3-48
Système de sécurité ..................................................................... 3-55
Système d'immobilisation (avec la clé avancée) ..................... 3-55
Système d'immobilisation (sans la clé avancée) ...................... 3-58
Système antivol
í.................................................................... 3-61
Volant et rétroviseurs ................................................................. 3-64
Volant ...................................................................................... 3-64
Rétroviseurs ............................................................................ 3-64
3-1íCertains modèles.
CX-7_8V29-EC-06B_Edition2 Page89
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (90,1)
Clés avancéesí
Les fonctions à télécommande (système d'ouverture et de démarrage à télécommande)
permettent les opérations suivantes lorsque le conducteur est muni de la clé avancée (page
3-7).
lVerrouillage/déverrouillage des portières et du hayon sans utiliser de clé.
lDémarrage du moteur sans utiliser de clé.
La clé avancée permet de bénéficier d'options supplémentaires par rapport aux fonctions à
télécommande (page 3-15).
lLes opérations suivantes sont possibles en utilisant le système d'ouverture à
télécommande d'une certaine distance (touche de verrouillage/déverrouillage/panique):
lVerrouillage/déverrouillage des portières et du hayon.lOuverture des lève-vitres électriques et du toit ouvrant transparent.lDéclenchement de l'alarme
lVerrouillage/déverrouillage des portières, ou démarrage du moteur en utilisant la clé
auxiliaire.
PRUDENCE
Ne pas laisser les clés dans le véhicule si des enfants s'y trouvent et les garder dans un
endroit où les enfants ne les trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le véhicule avec la clé est dangereux. Cela pourrait
entraîner des blessures ou la mort de quelqu'un. Ces nouveaux types de clé fascinent
les enfants. Ils risquent de jouer avec les lève-vitres électriques ou d'autres
commandes, ou même faire que le véhicule se déplace.
Les ondes radio émises par la clé avancée peuvent perturber le fonctionnement des
équipements médicaux, tels que les stimulateurs cardiaques:
Avant d'utiliser votre clé avancée à proximité de personnes utilisant des équipements
médicaux, demander au fabricant de ces équipements ou à votre médecin si les ondes
radio émises par la clé avancée risquent de perturber leur fonctionnement.
3-2
Bien connaître votre Mazda
íCertains modèles.
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page90
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
