MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (133,1)
REMARQUE
Lorsque l'interrupteur de verrouillage des
lève-vitres électriques est en position
verrouillée, le voyant de l'interrupteur de lève-
vitre électrique du passager avant s'éteint. Le
voyant peut être difficile à voir selon la
luminosité environnante.
qOuverture/fermeture des lève-
vitres électriques et du toit
ouvrant transparent de l'extérieur
Les lève-vitres électriques avant et le toit
ouvrant transparent peuvent être ouverts
ou fermés de l'extérieur après que les
portières et le hayon aient été fermés.
Les lève-vitres électriques avant peuvent
être actionnés à distance lorsque
l'interrupteur de verrouillage de lève-vitre
électrique sur la portière du conducteur est
en position verrouillée ou déverrouillée.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer ou du toit ouvrant transparent:
La fermeture des vitres électriques et
du toit ouvrant transparent est
dangereuse. Les mains, la tête ou
même le cou d'une personne peuvent
être coincés par la vitre ou le toit
ouvrant transparent et la personne
peut subir de graves blessures, voire
même la mort.
Cet avertissement s'applique en
particulier aux enfants.REMARQUE
lLes lève-vitres électriques et le toit ouvrant
transparent ne peuvent pas être ouverts ou
fermés de l'extérieur dans les conditions
suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
lLe bouton de démarrage est sur une
position autre que LOCK. (Avec clé
avancée)
lIl est possible que les lève-vitres électriques
et le toit ouvrant transparent ne se ferment
pas complètement. S'assurer que toutes les
vitres et le toit ouvrant transparent sont
bien fermés.
Si les lève-vitres électriques et le toit
ouvrant transparent ne peuvent se fermer
complètement, actionner chaque
interrupteur de lève-vitre électrique ou
l'interrupteur d'inclinaison ou d'ouverture
de l'intérieur du véhicule. Après avoir fermé
les vitres et le toit ouvrant transparent de
l'extérieur du véhicule, vérifier qu'ils sont
complètement fermés.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
Bien connaître votre Mazda
Portières et serrures
3-47
CX-7_8AS8-EC-09E_Edition1 Page133
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

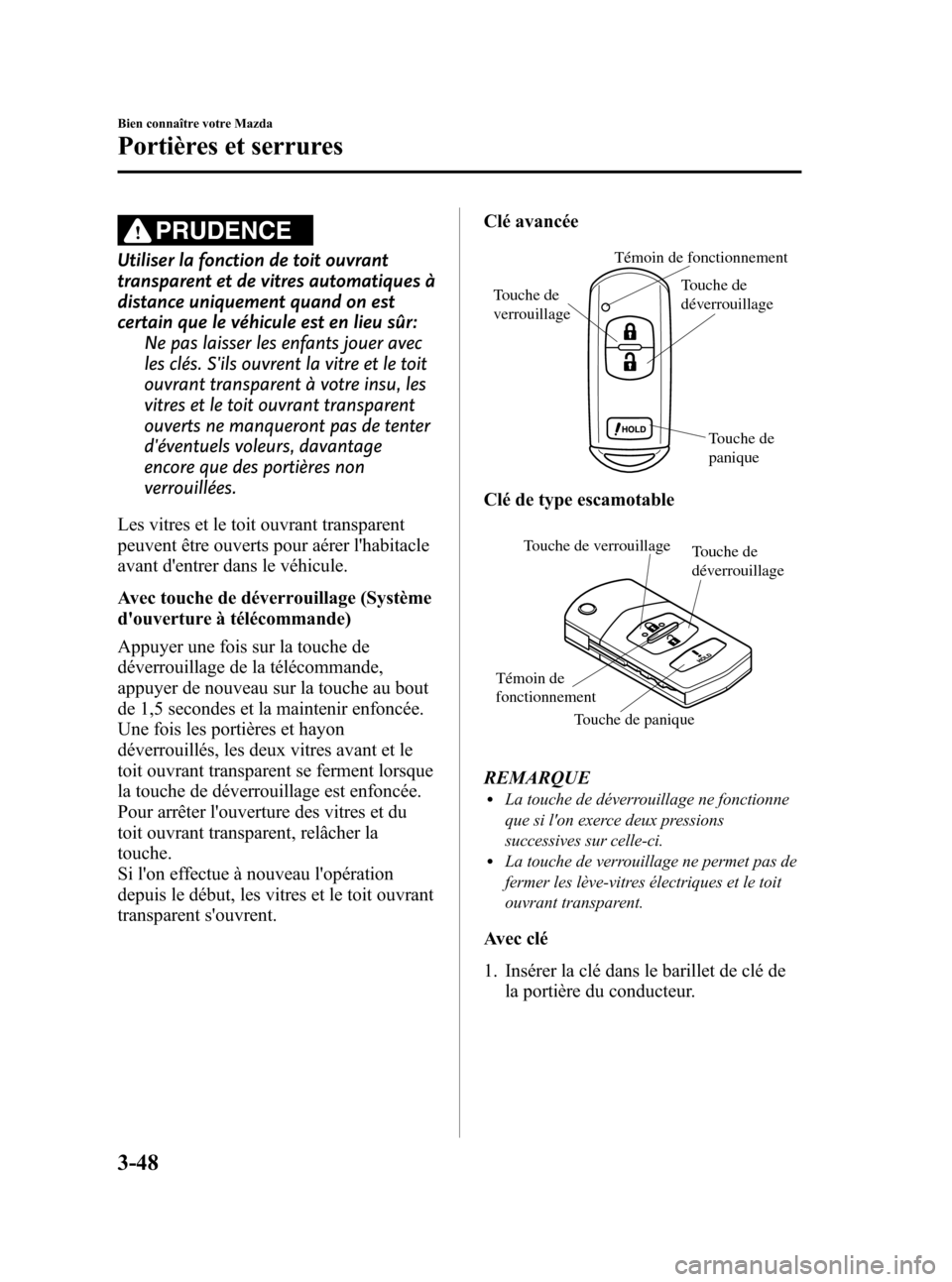

Black plate (134,1)
PRUDENCE
Utiliser la fonction de toit ouvrant
transparent et de vitres automatiques à
distance uniquement quand on est
certain que le véhicule est en lieu sûr:
Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre et le toit
ouvrant transparent à votre insu, les
vitres et le toit ouvrant transparent
ouverts ne manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les vitres et le toit ouvrant transparent
peuvent être ouverts pour aérer l'habitacle
avant d'entrer dans le véhicule.
Avec touche de déverrouillage (Système
d'ouverture à télécommande)
Appuyer une fois sur la touche de
déverrouillage de la télécommande,
appuyer de nouveau sur la touche au bout
de 1,5 secondes et la maintenir enfoncée.
Une fois les portières et hayon
déverrouillés, les deux vitres avant et le
toit ouvrant transparent se ferment lorsque
la touche de déverrouillage est enfoncée.
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.Clé avancée
Touche de
verrouillageTouche de
déverrouillage
Touche de
panique
Témoin de fonctionnement
Clé de type escamotable
Touche de verrouillage
Touche de
déverrouillage
Touche de panique
Témoin de
fonctionnement
REMARQUElLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer les lève-vitres électriques et le toit
ouvrant transparent.
Avec clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
3-48
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page134
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (135,1)
2. Tourner la clé dans le sens inverse des
aiguilles d'une montre et la maintenir
jusqu'à ce que les vitres et le toit
ouvrant transparent soient
complètement ouverts. Une fois les
portières et le hayon déverrouillés, les
vitres et le toit ouvrant transparent
s'ouvrent complètement
automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
de nouveau dans le sens inverse des
aiguilles d'une montre.
REMARQUE
L'opération d'ouverture des vitres et du toit
ouvrant transparent peut également être
arrêtée en tournant la clé dans le sens des
aiguilles d'une montre. Toutefois, les portières
et le hayon seront verrouillés.
Fermeture
Les vitres et le toit ouvrant transparent
peuvent être fermés si l'on constate qu'ils
ont été laissés ouverts après être sorti du
véhicule.REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-9) a
été activée, les portières et le hayon se
verrouillent automatiquement lorsqu'on
s'éloigne du véhicule; toutefois, il sera
impossible de fermer les lève-vitres électriques
et le toit ouvrant transparent. Lorsqu'on quitte
le véhicule, fermer les vitres et le toit ouvrant
transparent à l'aide de l'interrupteur de lève-
vitre électrique ou l'interrupteur d'inclinaison
ou d'ouverture à l'intérieur du véhicule, la clé
ou un interrupteur de commande au niveau des
poignées des portières avant.
Avec clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
2. Tourner la clé dans le sens des aiguilles
d'une montre et la maintenir jusqu'à ce
que les vitres et le toit ouvrant
transparent soient complètement
fermés. Une fois les portières et le
hayon verrouillés, les vitres et le toit
ouvrant transparent se ferment aussi
longtemps que la clé est tournée.
Fermer
Avec l'interrupteur de commande de la
portière du conducteur (Clé avancée)
1. Si les portières et le hayon sont
verrouillés, les déverrouiller.
Bien connaître votre Mazda
Portières et serrures
3-49
CX-7_8AS8-EC-09E_Edition1 Page135
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (136,1)
2. Appuyer et maintenir enfoncé
l'interrupteur de commande de la
portière du conducteur. Une fois les
portières et le hayon verrouillés, les
vitres et le toit ouvrant transparent se
ferment aussi longtemps que
l'interrupteur de commande est
enfoncé.
Interrupteur de
commande
Pour arrêter la fermeture des vitres et du
toit ouvrant transparent, relâcher
l'interrupteur de commande. Si l'on
effectue à nouveau l'opération depuis le
début, les vitres et le toit ouvrant
transparent se ferment.
Trappe de remplissage de
carburant et bouchon de
réservoir de carburant
PRUDENCE
Lors du retrait du bouchon du réservoir
de carburant, desserrer le bouchon
légèrement et attendre que le
sifflement cesse. Retirer ensuite le
bouchon:
Le jet de carburant est dangereux. Le
carburant risque de causer des
brûlures à la peau et aux yeux et est
dangereux pour la santé si avalé. Du
carburant sera projeté lorsqu'il y a
une pression dans le réservoir de
carburant et que le bouchon du
réservoir de carburant est retiré trop
rapidement.
Avant de faire le plein de carburant,
arrêter le moteur et garder les
étincelles et les flammes loin de
l'ouverture de remplissage de
carburant:
Les vapeurs de carburant sont
dangereuses. Elles peuvent être
enflammées par des étincelles ou des
flammes, causant de graves brûlures
ou blessures. De plus, l'utilisation
d'un bouchon du réservoir de
carburant incorrect, ou si un bouchon
n'est pas utilisé, peut causer une fuite
de carburant qui peut entraîner de
graves blessures ou la mort en cas
d'accident.
3-50
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page136
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (137,1)
ATTENTION
Toujours utiliser un bouchon de
réservoir du carburant Mazda
d'origine ou l'équivalent approuvé,
disponible chez tout concessionnaire
agréé Mazda. Un bouchon non
adéquat peut causer des dommages
importants aux systèmes
d'alimentation et antipollution. Il
peut également faire allumer le
voyant d'anomalie du moteur sur le
tableau de bord.
qTrappe de remplissage de carburant
Pour ouvrir, tirer vers le haut la
commande de déverrouillage à distance de
la trappe de remplissage de carburant.
Commande de
déverrouillage à distance
de la trappe de remplissage
de carburant
qBouchon de réservoir de carburant
Pour retirer le bouchon de réservoir de
carburant, le tourner dans le sens contraire
des aiguilles d'une montre.
Pour fermer le bouchon de réservoir de
carburant, le tourner dans le sens des
aiguilles d'une montre jusqu'à ce que deux
déclics ou plus se fassent entendre.
Ouvrir
Fermer
Bien connaître votre Mazda
Portières et serrures
3-51
CX-7_8AS8-EC-09E_Edition1 Page137
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (138,1)
ATTENTION
Si le voyant de vérification de
bouchon du réservoir de carburant
s'allume, il est possible que le
bouchon du réservoir de carburant ne
soit pas installé correctement. Si le
voyant s'allume, stationner le
véhicule en toute sécurité, à l'écart de
la route, retirer le bouchon du
réservoir de carburant et le réinstaller
correctement. Une fois le bouchon
correctement installé, il est possible
que le voyant du bouchon du
réservoir de carburant reste allumé
jusqu'à ce qu'un certain nombre de
cycles de conduite aient été effectués.
Un cycle de conduite inclut le
démarrage du moteur (après quatre
heures ou plus d'arrêt du moteur) et
la conduite du véhicule sur des routes
citadines et sur autoroute.
Continuer à conduire lorsque le
voyant de vérification du bouchon du
réservoir de carburant s'allume peut
entraîner l'activation du voyant
d'anomalie du moteur.REMARQUE
Le bouchon déposé peut être fixé à l'intérieur
du couvercle lors du plein de carburant afin
d'éviter que le carburant présent sur le
bouchon ne s'écoule sur le véhicule.
3-52
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page138
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (139,1)
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche de
sécurité vers la droite et soulever le
capot.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou
indiqué par la flèche pour maintenir le
capot ouvert.
Plaquette
Attache
Tige de support
Bien connaître votre Mazda
Portières et serrures
3-53
CX-7_8AS8-EC-09E_Edition1 Page139
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (140,1)
qFermer le capot
PRUDENCE
Ne rien laisser dans le compartiment
moteur:
Une fois la vérification ou l'entretien
dans le compartiment moteur
terminé, ne pas laisser d'éléments
tels que des outils ou des chiffons
dans le compartiment moteur.
Les outils et autres éléments laissés
dans le compartiment moteur
peuvent endommager le moteur ou
entraîner un incendie occasionnant
un accident inattendu.
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Insérer la tige de support dans son
attache tout en maintenant le capot
ouvert. Vérifier que la tige de support
est fixée dans l'attache avant de fermer
le capot.
3. Fermer le capot de manière à ce qu'il se
verrouille correctement en place.
Toit ouvrant transparentí
Le toit ouvrant transparent peut être
ouvert ou fermé électriquement seulement
si le contacteur d'allumage est sur la
position ON.
Interrupteur d'inclinaison Interrupteur d'ouverture
PRUDENCE
Ne pas laisser les passagers se tenir
debout ou sortir une partie de leur
corps par l'ouverture du toit ouvrant
transparent pendant que le véhicule se
déplace:
Le fait de sortir la tête, les bras ou
toute autre partie du corps par
l'ouverture du toit ouvrant
transparent est dangereux. Une tête
ou des bras peuvent être frappés par
un objet lorsque le véhicule se
déplace. Ceci peut causer la mort ou
de graves blessures.
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
Un toit ouvrant transparent qui se
ferme est dangereux. Les mains, la
tête ou même le cou d'une personne,
en particulier les enfants, peuvent
être coincés lors de la fermeture et
subir de graves blessures ou la mort.
3-54
Bien connaître votre Mazda
íCertains modèles.
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page140
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (141,1)
REMARQUE
Avant de laver le véhicule, vérifier que le toit
ouvrant transparent est complètement fermé
afin que l'eau ne pénètre pas dans l'habitacle.
Après le lavage du véhicule Mazda ou après
qu'il ait plu, éponger l'eau accumulée sur le
toit ouvrant transparent avant de l'ouvrir pour
éviter la pénétration d'eau qui risque de causer
de la rouille ou d'endommager la garniture du
pavillon.
qFonctionnement du toit ouvrant
transparent
Inclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de
ventilation.
Pour incliner complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'inclinaison.
Pour fermer complètement
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur d'inclinaison ou d'ouverture.
Pour arrêter l'inclinaison en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer FermerInclinaison
vers le haut
Coulissement
Pour ouvrir complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'ouverture.
Pour fermer complètement
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur d'inclinaison ou d'ouverture.
Pour arrêter le coulissement en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer FermerOuvrir
Procédure de réinitialisation de toit
ouvrant transparent électrique
Si la batterie a été débranchée pour
l'entretien du véhicule ou pour toute autre
raison, le toit ouvrant transparent ne se
fermera ni ne s'ouvrira automatiquement
complètement. La fonction de sécurité du
toit ouvrant transparent n'est pas utilisable
pendant que le toit ouvrant transparent est
réinitialisé. Suivre les étapes suivantes
pour réinitialiser le système:
1. Mettre le contacteur d'allumage à la
position ON.
2. Appuyer sur l'arrière de l'interrupteur
d'inclinaison pour ouvrir partiellement
en inclinant l'arrière du toit ouvrant
transparent.
Bien connaître votre Mazda
Portières et serrures
3-55
CX-7_8AS8-EC-09E_Edition1 Page141
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (142,1)
REMARQUE
Si la procédure de réinitialisation est effectuée
pendant que le toit ouvrant transparent est en
position de coulissement (ouverture partielle),
le toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
3. Répéter la procédure de l'étape 2.
L'arrière du toit ouvrant transparent
s'ouvre en s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
qUtilisation du toit ouvrant avec le
moteur éteint
Le toit ouvrant transparent peut être
actionné jusqu'à environ 40 secondes
après que le contacteur d'allumage soit
tourné de la position ON à la position
ACC ou LOCK avec toutes les portières
fermées. Si une des portières est ouverte,
le toit ouvrant transparent ne fonctionnera
plus.
REMARQUE
Pour l'utilisation du toit ouvrant transparent
avec le moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que le toit
ouvrant transparent soit fermé, car la fonction
de fermeture automatique n'opérera pas.
qOuverture/fermeture du toit ouvrant
transparent depuis l'extérieur
Le toit ouvrant transparent peut être
ouvert ou fermé depuis l'extérieur après la
fermeture des portières et du hayon.
Se référer à Ouverture/fermeture des
lèves-vitre électriques et de toit ouvrant
transparent de l'extérieur à la page 3-47.
qToit ouvrant transparent à
dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque le toit ouvrant transparent
lors de sa fermeture automatique, le toit
ouvrant transparent s'arrêtera et s'ouvrira à
moitié.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité
ne peut pas arrêter le toit ouvrant
transparent. Si des doigts sont pris,
cela peut entraîner de graves
blessures.
REMARQUE
lSuivant les conditions de conduite, un toit
ouvrant transparent se fermant peut
s'arrêter et commencer à s'ouvrir si un choc
similaire à un objet qui le bloque est
ressenti par le toit ouvrant transparent.
lLa fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant que
le toit ouvrant transparent est initialisé.
3-56
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page142
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E
