ESP MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (77,1)
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Equipement
SRSTypes de collision
Collision frontale/semi-frontale
sévèreCollision latérale
sévère
Capotage/semi-capotageCollision arrière
Dispositif de
prétension de
ceinture de
sécurité
avantX
*1(des deux côtés) X*1(des deux côtés)
Aucun coussin d'air
ni dispositif de
prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière. Coussin d'air
du
conducteurX
Coussin d'air
du passager
avantX
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau de
sécurité
gonflableX
(côté du choc seule-
ment)X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.*1: Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total assis
sur le siège du passager avant.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
CX-7_8AS8-EC-09E_Edition1 Page77
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (78,1)
Limites du coussin d'air SRS
Lors capotages ou de collisions sévères tels que ceux décrits précédemment dans la section
“Critères de déploiement des coussins d'air SRS”, l'équipement de sac gonflable SRS
correspondant se déploiera. Toutefois, lors de certains accidents, il est possible que
l'équipement ne se déploie pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônesCollision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un
camion
2-66
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8AS8-EC-09E_Edition1 Page78
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (91,1)
qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ
30 secondes lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8AS8-EC-09E_Edition1 Page91
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (93,1)
ATTENTION
ØVeiller à ne pas rayer ou
endommager la bague en
caoutchouc représentée sur
l'illustration.
ØSi la bague en caoutchouc se
détache, la fixer de nouveau avant
d'insérer une pile neuve.
Bague en caoutchouc
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7
CX-7_8AS8-EC-09E_Edition1 Page93
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (116,1)
qEntretien de la télécommande
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la batterie
est peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
ØInstaller la pile, pôle positif ()
vers le bas. La pile risque de couler
si elle n'est pas installée
correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR1620 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu et (ou) dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Changement de la pile de la
télécommande
1. Ouverture de la clé (page 3-24).2. Insérer un tournevis dans la fente et
pousser la languette pour séparer la clé
de l'émetteur.
Languette
3. Insérer un tournevis dans la fente puis
faire levier doucement pour ouvrir la
télécommande.
4. Retirer le pile.
A
3-30
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page116
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (117,1)
5. Installer la nouvelle pile (CR1620 ou
l'équivalent) avec le côté positif (
)
vers le bas.
6. Aligner les couvercles avant et arrière
et appuyer pour fermer la
télécommande.
7. Aligner la clé sur la télécommande
comme indiqué sur l'illustration, et
introduire la clé jusqu'à ce qu'un déclic
soit émis.
ATTENTION
Introduire fermement la clé dans la
télécommande jusqu'à ce qu'un déclic
soit émis. Si la clé n'est pas
fermement introduite, elle risque de
se détacher de la télécommande.
qEntretien
En cas de problème avec le système
d'ouverture à télécommande, s'adresser à
un concessionnaire agréé Mazda.
Si une des télécommandes est perdue ou
volée, apporter les autres télécommandes
à un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la télécommande perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
Bien connaître votre Mazda
Portières et serrures
3-31
CX-7_8AS8-EC-09E_Edition1 Page117
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (118,1)

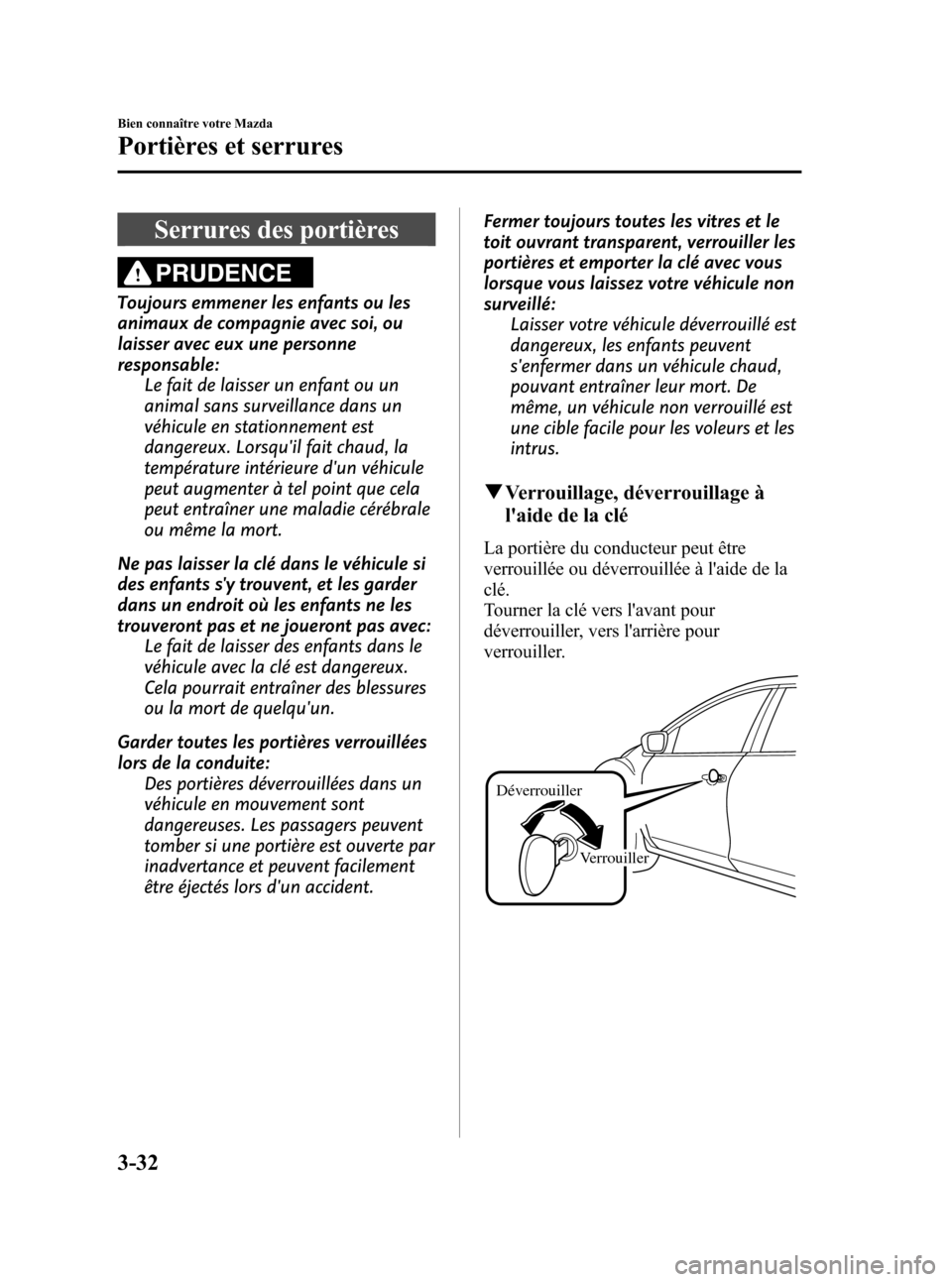

Serrures des portières
PRUDENCE
Toujours emmener les enfants ou les
animaux de compagnie avec soi, ou
laisser avec eux une personne
responsable:
Le fait de laisser un enfant ou un
animal sans surveillance dans un
véhicule en stationnement est
dangereux. Lorsqu'il fait chaud, la
température intérieure d'un véhicule
peut augmenter à tel point que cela
peut entraîner une maladie cérébrale
ou même la mort.
Ne pas laisser la clé dans le véhicule si
des enfants s'y trouvent, et les garder
dans un endroit où les enfants ne les
trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le
véhicule avec la clé est dangereux.
Cela pourrait entraîner des blessures
ou la mort de quelqu'un.
Garder toutes les portières verrouillées
lors de la conduite:
Des portières déverrouillées dans un
véhicule en mouvement sont
dangereuses. Les passagers peuvent
tomber si une portière est ouverte par
inadvertance et peuvent facilement
être éjectés lors d'un accident.Fermer toujours toutes les vitres et le
toit ouvrant transparent, verrouiller les
portières et emporter la clé avec vous
lorsque vous laissez votre véhicule non
surveillé:
Laisser votre véhicule déverrouillé est
dangereux, les enfants peuvent
s'enfermer dans un véhicule chaud,
pouvant entraîner leur mort. De
même, un véhicule non verrouillé est
une cible facile pour les voleurs et les
intrus.
qVerrouillage, déverrouillage à
l'aide de la clé
La portière du conducteur peut être
verrouillée ou déverrouillée à l'aide de la
clé.
Tourner la clé vers l'avant pour
déverrouiller, vers l'arrière pour
verrouiller.
Déverrouiller
Verrouiller
3-32
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page118
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (123,1)
3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur dans les 10
secondes ou moins après avoir mis le
contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. En se référant au tableau de réglage de
la fonction de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction du réglage voulu
et appuyer sur le côté déverrouillage de
l'interrupteur de verrouillage de la
portière du conducteur (par ex., si l'on
sélectionne la fonction 2, appuyer sur
le côté déverrouillage de l'interrupteur
2 fois seulement).
REMARQUE
Cinq réglages de verrouillage/déverrouillage
automatique seulement sont disponibles au
total. Veiller à appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière du conducteur le
nombre correct de fois, selon le numéro de
fonction sélectionné. Si l'on appuie six fois par
erreur sur l'interrupteur, la procédure sera
invalidée. Si ceci se produit, recommencer la
procédure depuis le début.
5. Trois secondes après que le réglage de
la fonction a été changé, un bip sonore
retentira le nombre de fois
correspondant au numéro de fonction
sélectionné.
REMARQUE
lIl est impossible de verrouiller ou de
déverrouiller les portières pendant qu'on
effectue le réglage de la fonction.
lIl est possible d'annuler la procédure en
appuyant sur le côté verrouillage de
l'interrupteur de verrouillage de la portière
du conducteur.
qVerrous de sécurité pour enfants
des portières arrière
Ces verrous sont prévus pour éviter que
les enfants n'ouvrent accidentellement les
portières arrière. Les utiliser à chaque fois
qu'un enfant se trouve dans le véhicule.
Si le verrou de sécurité est poussé en
position verrouillée avant de fermer la
portière, elle ne peut pas être ouverte de
l'intérieur.
Pour l'ouvrir, tirer sur la poignée
extérieure de la portière.
Déverrouiller
Verrouiller
Bien connaître votre Mazda
Portières et serrures
3-37
CX-7_8AS8-EC-09E_Edition1 Page123
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (144,1)
Système d'immobilisation
(avec clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé avancée non reconnue par le
système, le moteur ne démarrera pas, ce
qui aide à protéger le véhicule contre le
vol.
En cas de problème avec le système
d'immobilisation ou la clé avancée (clé
auxiliaire comprise), s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
ØAfin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez
le moteur à l'aide de la clé auxiliaire
suite au déchargement de la pile de
la clé avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
ØLe porte-clés repose sur la clé.
ØLa partie métallique d'autres clés
ou des objets métalliques touches
à la clé.
ØD'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate
de la clé auxiliaire.
3-58
Bien connaître votre Mazda
Système de sécurité
CX-7_8AS8-EC-09E_Edition1 Page144
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E

Black plate (148,1)
qModifications et accessoires
additionnels
Mazda ne peut pas garantir le
fonctionnement du système
d'immobilisation s'il a été modifié ou si un
accessoire additionnel a été installé.
ATTENTION
Afin d'éviter d'endommager le
véhicule, ne pas modifier le système
ou installer d'accessoire additionnel
sur le système d'immobilisation du
véhicule.
Système d'immobilisation
(sans clé avancée)
Le système d'immobilisation ne permet de
démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
ØAfin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
3-62
Bien connaître votre Mazda
Système de sécurité
CX-7_8AS8-EC-09E_Edition1 Page148
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E
