MAZDA MODEL CX-9 2007 Manuel du propriétaire (in French)

Black plate (451,1)
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
ØUne roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de
vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
ØSystème différentiel
autobloquant
Ø(Avec système de surveillance de
pression des pneus)
ØLors du remplacement ou de la
réparation des pneus, des
jantes ou des deux, faire faire le
travail par un concessionnaire
agréé Mazda, sinon les
capteurs de pression des pneus
peuvent être endommagés.
ØLes jantes montées sur ce
véhicule Mazda sont
spécialement conçues pour
l'installation de capteurs de
pression des pneus. Ne pas
utiliser des jantes non d'origine,
car il peut ne pas être possible
d'y installer les capteurs de
pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de pression
des pneus lorsque les jantes ou les pneus sont
remplacés. Se référer à Pneus et jantes à la
page 5-33.
Entretien
Entretien réalisable par le propriétaire
8-39
CX-9_8V84-EC-06I_Edition3 Page451
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I

Black plate (452,1)

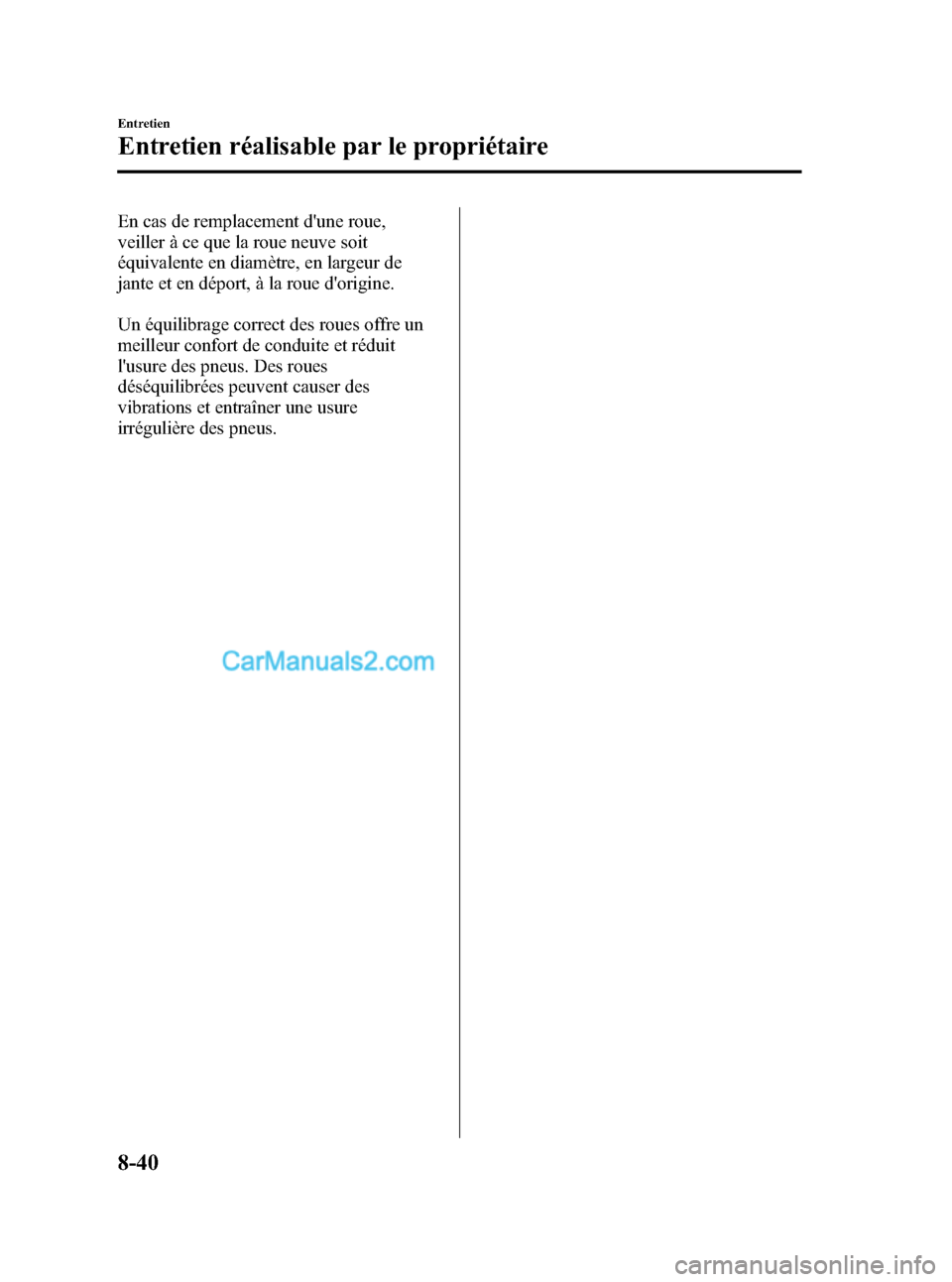

En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport, à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
8-40
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page452
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I

Black plate (453,1)

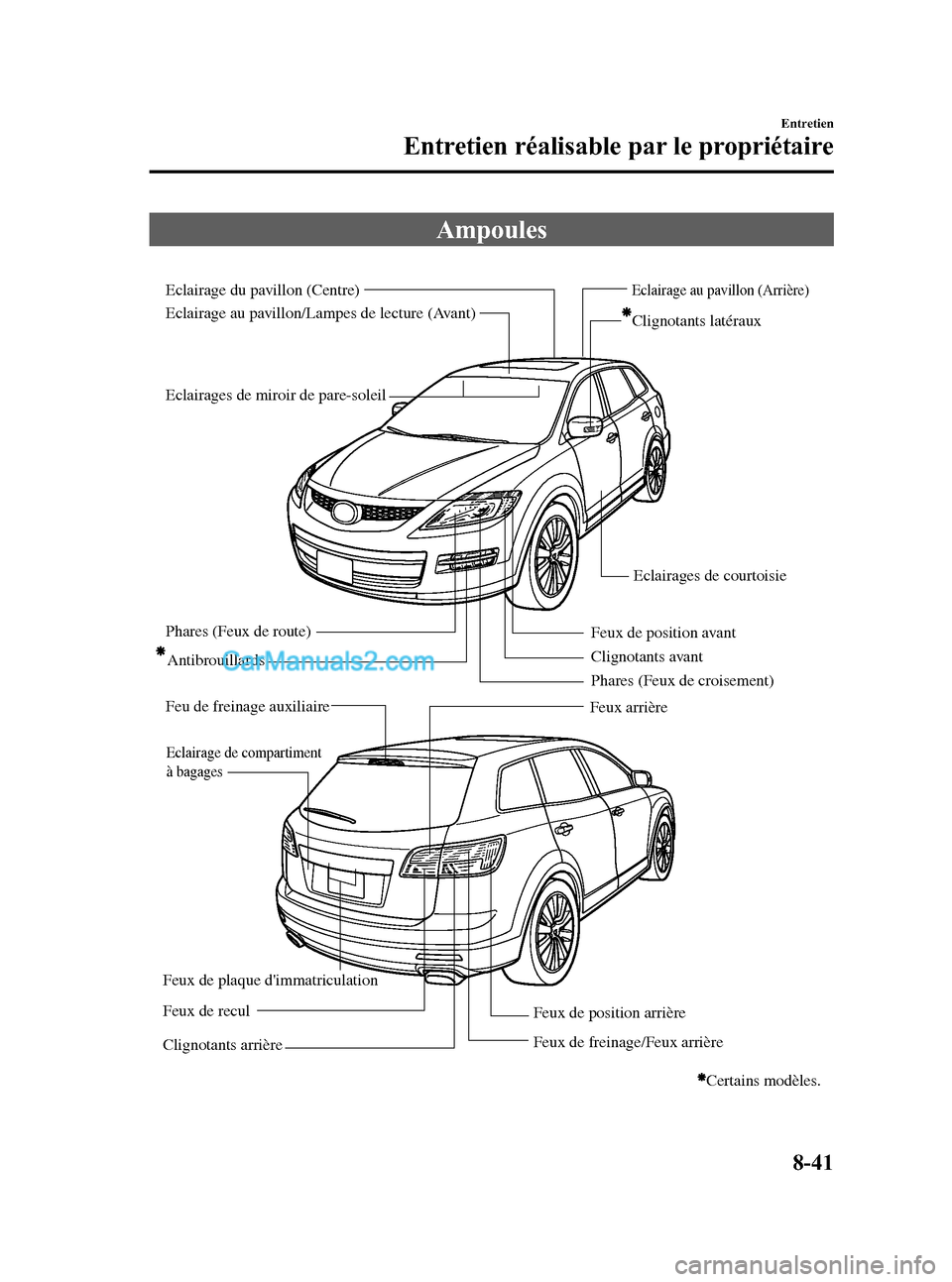

Ampoules
Phares (Feux de croisement) Phares (Feux de route)
Feu de freinage auxiliaireAntibrouillards
Clignotants avantClignotants latéraux
Eclairages de courtoisie
Certains modèles.
Feux de plaque d'immatriculation
Feux de freinage/Feux arrièreFeux arrière Eclairage au pavillon/Lampes de lecture (Avant)
Eclairages de miroir de pare-soleil Eclairage du pavillon (Centre)
Eclairage au pavillon (Arrière)
Feux de position avant
Clignotants arrière
Feux de position arrière Feux de recul
Eclairage de compartiment
à bagages
Entretien
Entretien réalisable par le propriétaire
8-41
CX-9_8V84-EC-06I_Edition3 Page453
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I

Black plate (454,1)

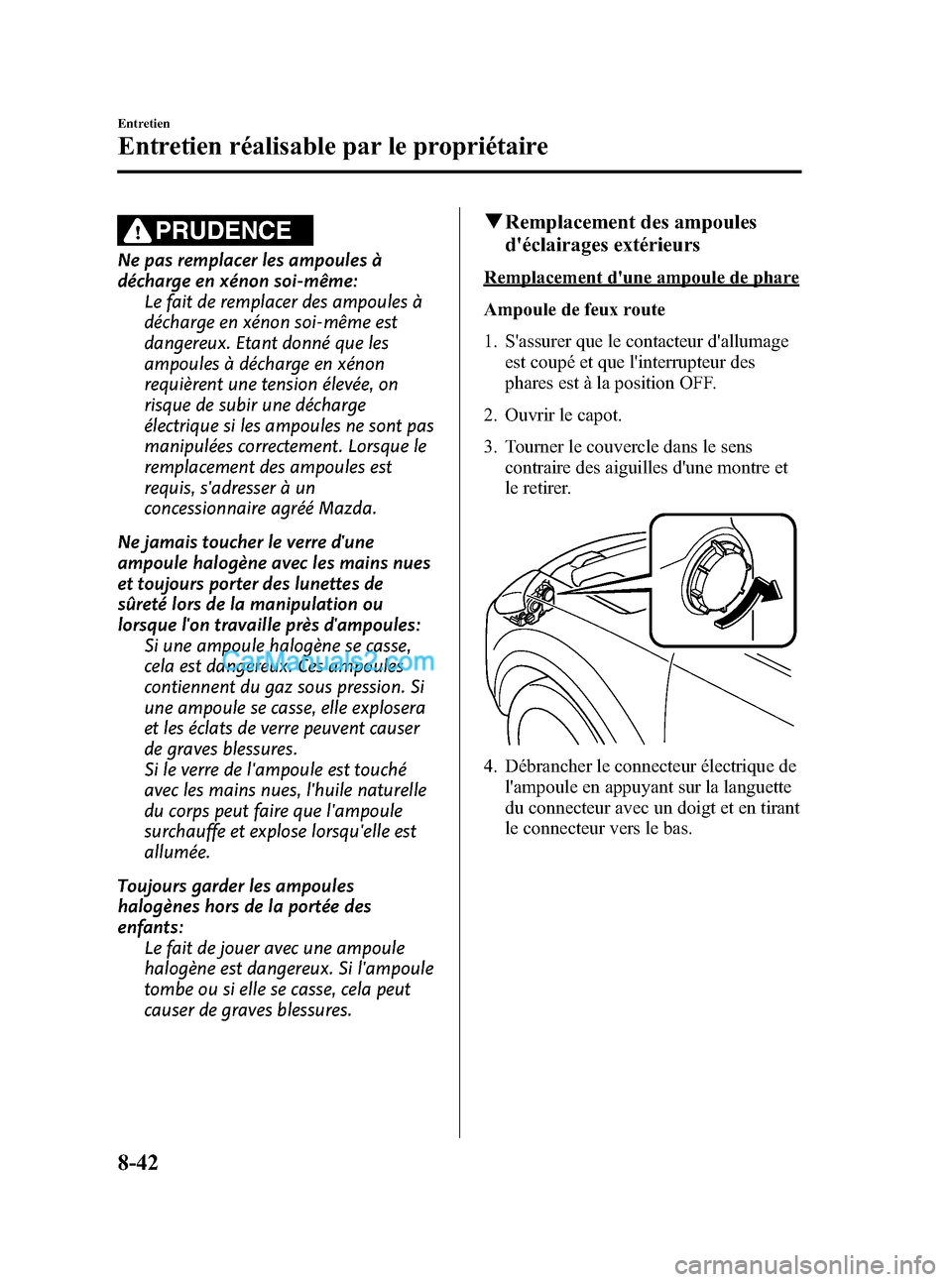

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
qRemplacement des ampoules
d'éclairages extérieurs
Remplacement d'une ampoule de phare
Ampoule de feux route
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est à la position OFF.
2. Ouvrir le capot.
3. Tourner le couvercle dans le sens
contraire des aiguilles d'une montre et
le retirer.
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
8-42
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page454
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I

Black plate (455,1)

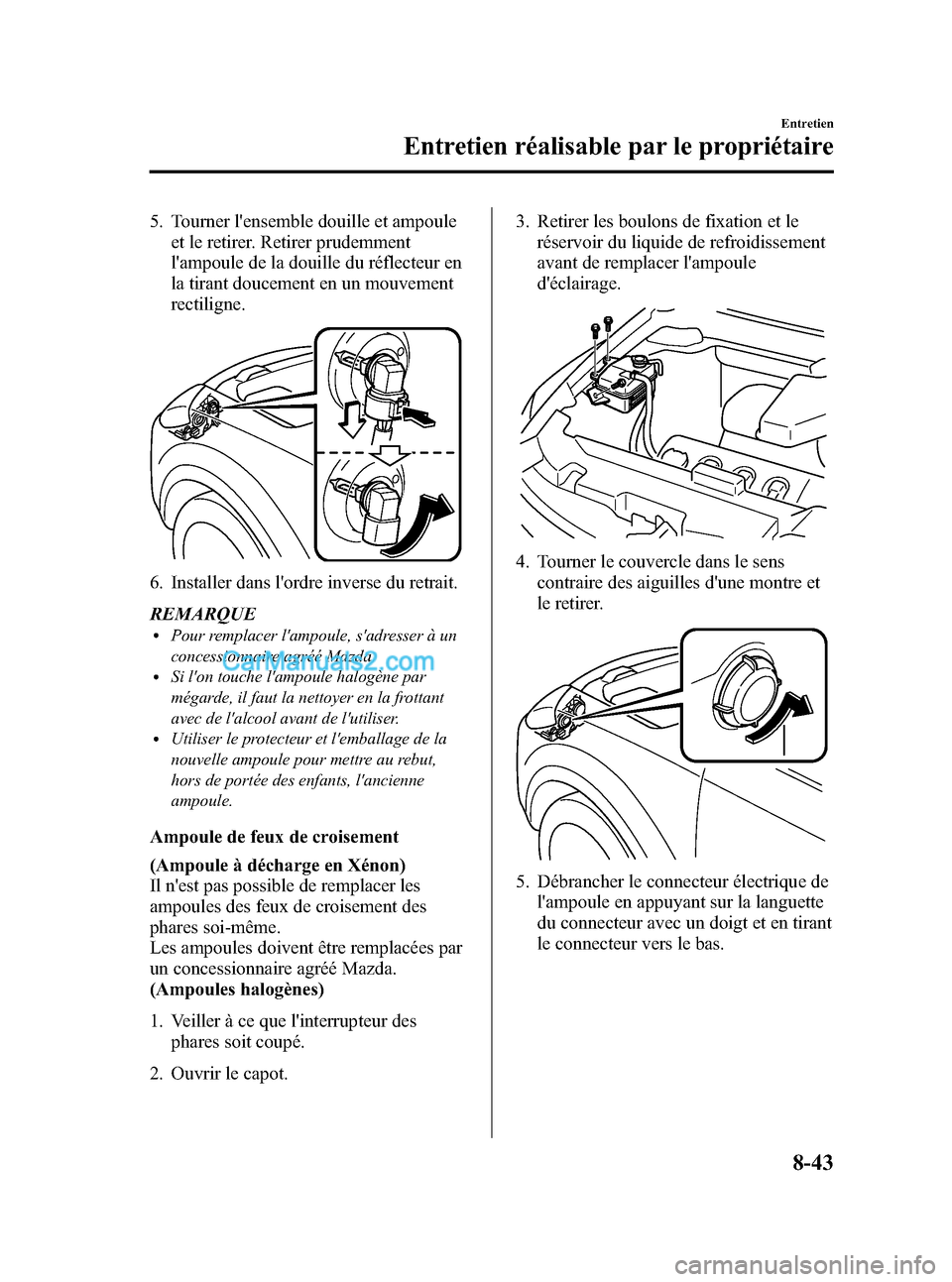

5. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
6. Installer dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même.
Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. Veiller à ce que l'interrupteur des
phares soit coupé.
2. Ouvrir le capot.3. Retirer les boulons de fixation et le
réservoir du liquide de refroidissement
avant de remplacer l'ampoule
d'éclairage.
4. Tourner le couvercle dans le sens
contraire des aiguilles d'une montre et
le retirer.
5. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
Entretien
Entretien réalisable par le propriétaire
8-43
CX-9_8V84-EC-06I_Edition3 Page455
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I

Black plate (456,1)

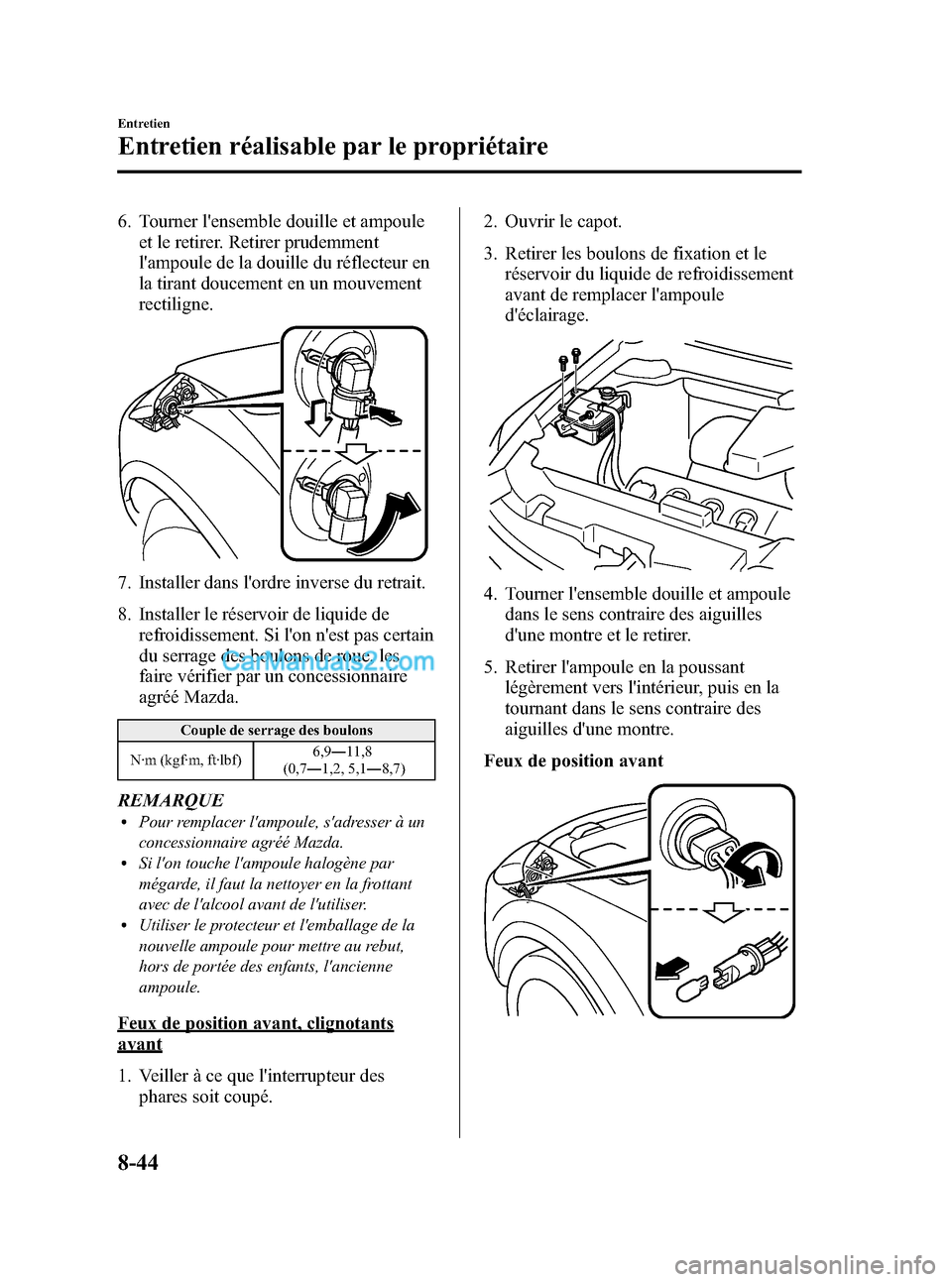

6. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
7. Installer dans l'ordre inverse du retrait.
8. Installer le réservoir de liquide de
refroidissement. Si l'on n'est pas certain
du serrage des boulons de roue, les
faire vérifier par un concessionnaire
agréé Mazda.
Couple de serrage des boulons
N·m (kgf·m, ft·lbf)6,9―11,8
(0,7―1,2, 5,1―8,7)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant, clignotants
avant
1. Veiller à ce que l'interrupteur des
phares soit coupé.2. Ouvrir le capot.
3. Retirer les boulons de fixation et le
réservoir du liquide de refroidissement
avant de remplacer l'ampoule
d'éclairage.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Retirer l'ampoule en la poussant
légèrement vers l'intérieur, puis en la
tournant dans le sens contraire des
aiguilles d'une montre.
Feux de position avant
8-44
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page456
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I

Black plate (457,1)
Clignotants avant
6. Installer dans l'ordre inverse du retrait.
7. Installer le réservoir de liquide de
refroidissement. Si l'on n'est pas certain
du serrage des boulons de roue, les
faire vérifier par un concessionnaire
agréé Mazda.
Couple de serrage des boulons
N·m (kgf·m, ft·lbf)6,9―11,8
(0,7―1,2, 5,1―8,7)
Antibrouillardsí
1. Veiller à ce que l'interrupteur des
phares soit coupé.
2. Tourner les vis dans le sens contraire
des aiguilles d'une montre et les retirer.3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens inverse des aiguilles d'une
montre et les retirer, puis retirer
partiellement le garde-boue.
Retrait
Installation
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de la douille du
réflecteur en la tirant doucement en un
mouvement rectiligne.
6. Installer dans l'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-45íCertains modèles. CX-9_8V84-EC-06I_Edition3 Page457
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I

Black plate (458,1)

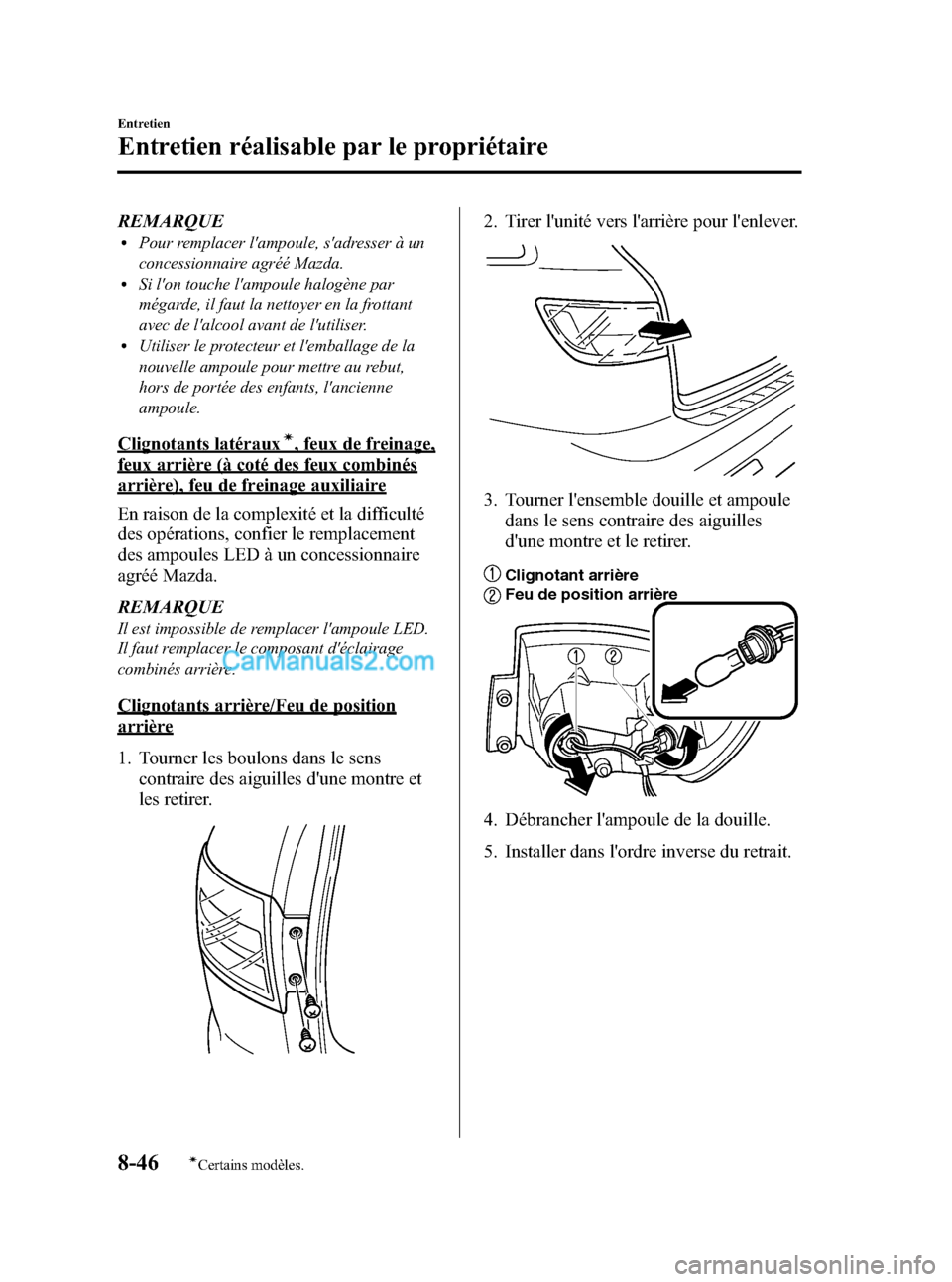

REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Clignotants latérauxí, feux de freinage,
feux arrière (à coté des feux combinés
arrière), feu de freinage auxiliaire
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Clignotants arrière/Feu de position
arrière
1. Tourner les boulons dans le sens
contraire des aiguilles d'une montre et
les retirer.
2. Tirer l'unité vers l'arrière pour l'enlever.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Feu de position arrière
Clignotant arrière
4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
8-46
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page458
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I

Black plate (459,1)

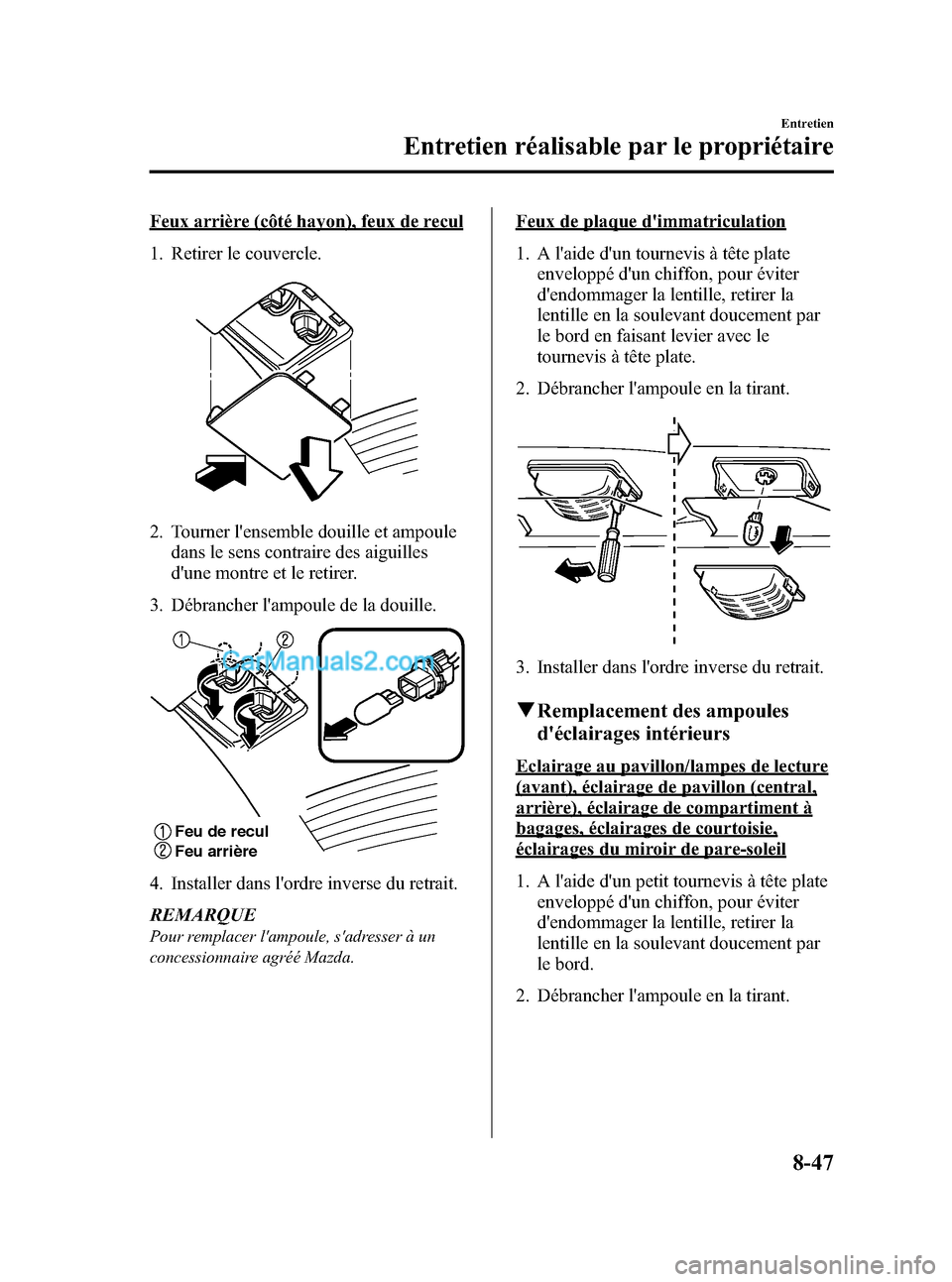

Feux arrière (côté hayon), feux de recul
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feu de recul
Feu arrière
4. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feux de plaque d'immatriculation
1. A l'aide d'un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/lampes de lecture
(avant), éclairage de pavillon (central,
arrière), éclairage de compartiment à
bagages, éclairages de courtoisie,
éclairages du miroir de pare-soleil
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
Entretien
Entretien réalisable par le propriétaire
8-47
CX-9_8V84-EC-06I_Edition3 Page459
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I

Black plate (460,1)
Eclairage au pavillon/Lampes de
lecture (Avant)
Eclairage au pavillon (central, arrière)
Eclairage de compartiment à bagages
Rebord
Eclairages de courtoisie
Eclairages de miroir de pare-soleil
3. Installer dans l'ordre inverse du retrait.
8-48
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page460
Thursday, March 8 2007 3:5 PM
Form No.8V84-EC-06I
