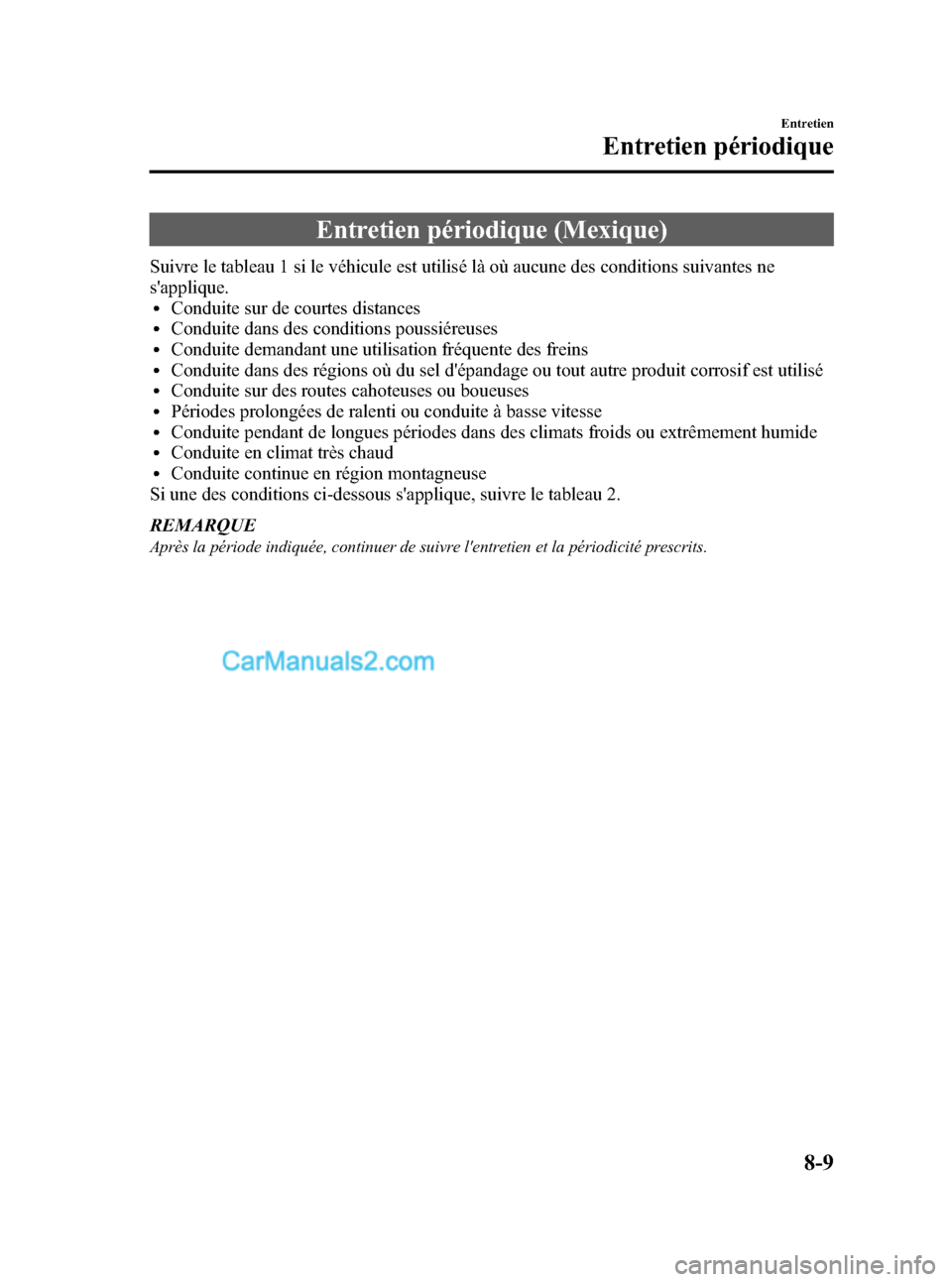

Entretien périodique (Mexique)
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes ne
s'applique.
lConduite sur de courtes distanceslConduite dans des conditions poussiéreuseslConduite demandant une utilisation fréquente des freinslConduite dans des régions où du sel d'épandage ou tout autre produit corrosif est utilisélConduite sur des routes cahoteuses ou boueuseslPériodes prolongées de ralenti ou conduite à basse vitesselConduite pendant de longues périodes dans des climats froids ou extrêmement humidelConduite en climat très chaudlConduite continue en région montagneuse
Si une des conditions ci-dessous s'applique, suivre le tableau 2.
REMARQUE
Après la période indiquée, continuer de suivre l'entretien et la périodicité prescrits.
Entretien
Entretien périodique
8-9
CX-9_8V84-EC-06I_Edition3 Page421
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 422 of 538
Black plate (422,1)

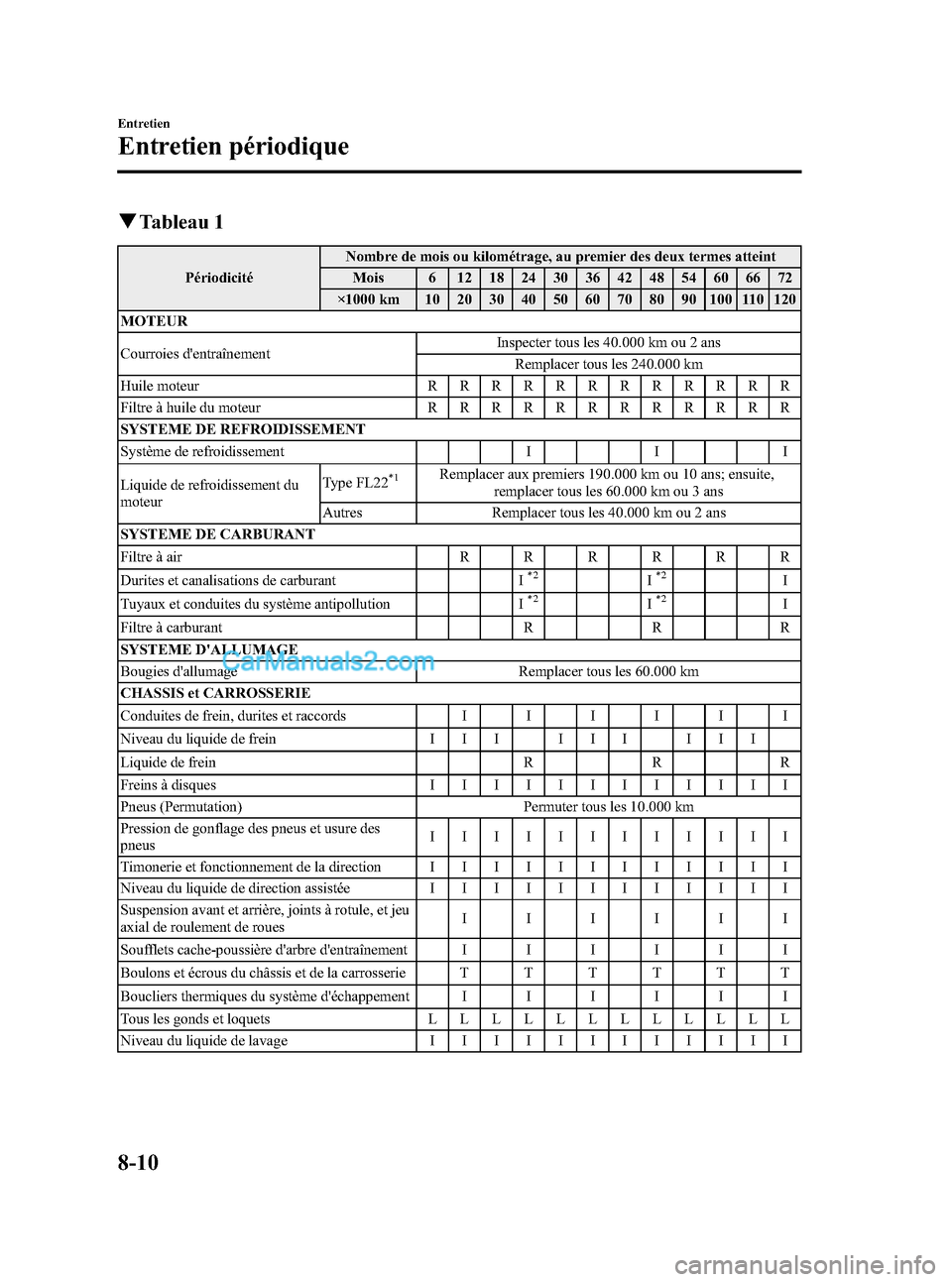

qTableau 1
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
MOTEUR
Courroies d'entraînementInspecter tous les 40.000 km ou 2 ans
Remplacer tous les 240.000 km
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I I I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres Remplacer tous les 40.000 km ou 2 ans
SYSTEME DE CARBURANT
Filtre à airRRRRRR
Durites et canalisations de carburant I
*2I*2I
Tuyaux et conduites du système antipollution I*2I*2I
Filtre à carburant R R R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccordsIIIIII
Niveau du liquide de frein I I I I I I I I I
Liquide de frein R R R
Freins à disquesIIIIIIIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIIIIIIIII
Timonerie et fonctionnement de la directionIIIIIIIIIIII
Niveau du liquide de direction assistéeIIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIIIIII
Soufflets cache-poussière d'arbre d'entraînementIIIIII
Boulons et écrous du châssis et de la carrosserieTTTTTT
Boucliers thermiques du système d'échappementIIIIII
Tous les gonds et loquetsLLLLLLLLLLLL
Niveau du liquide de lavageIIIIIIIIIIII
8-10
Entretien
Entretien périodique
CX-9_8V84-EC-06I_Edition3 Page422
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 423 of 538
Black plate (423,1)

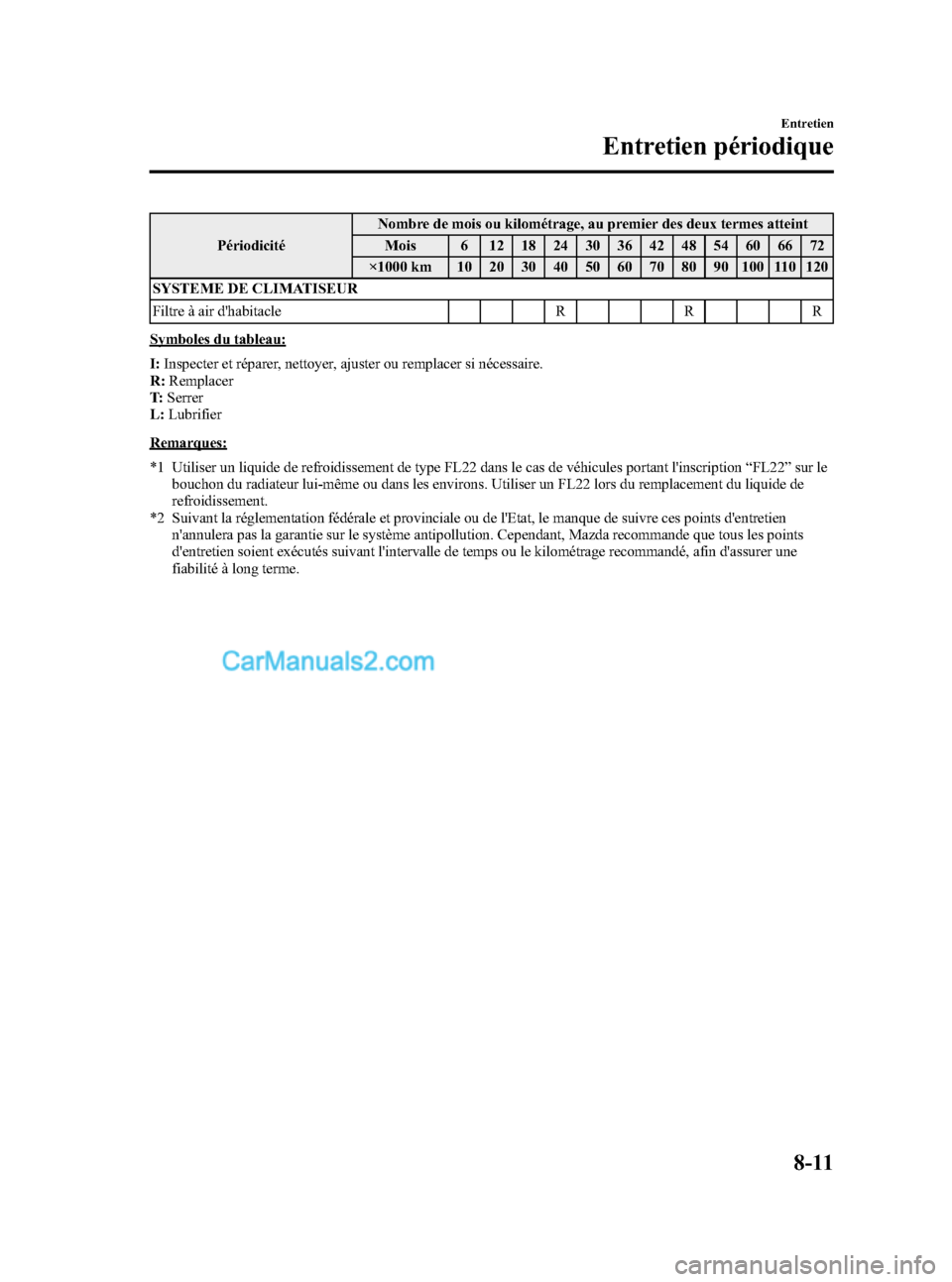

PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
T:Serrer
L:Lubrifier
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
Entretien
Entretien périodique
8-11
CX-9_8V84-EC-06I_Edition3 Page423
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 424 of 538
Black plate (424,1)

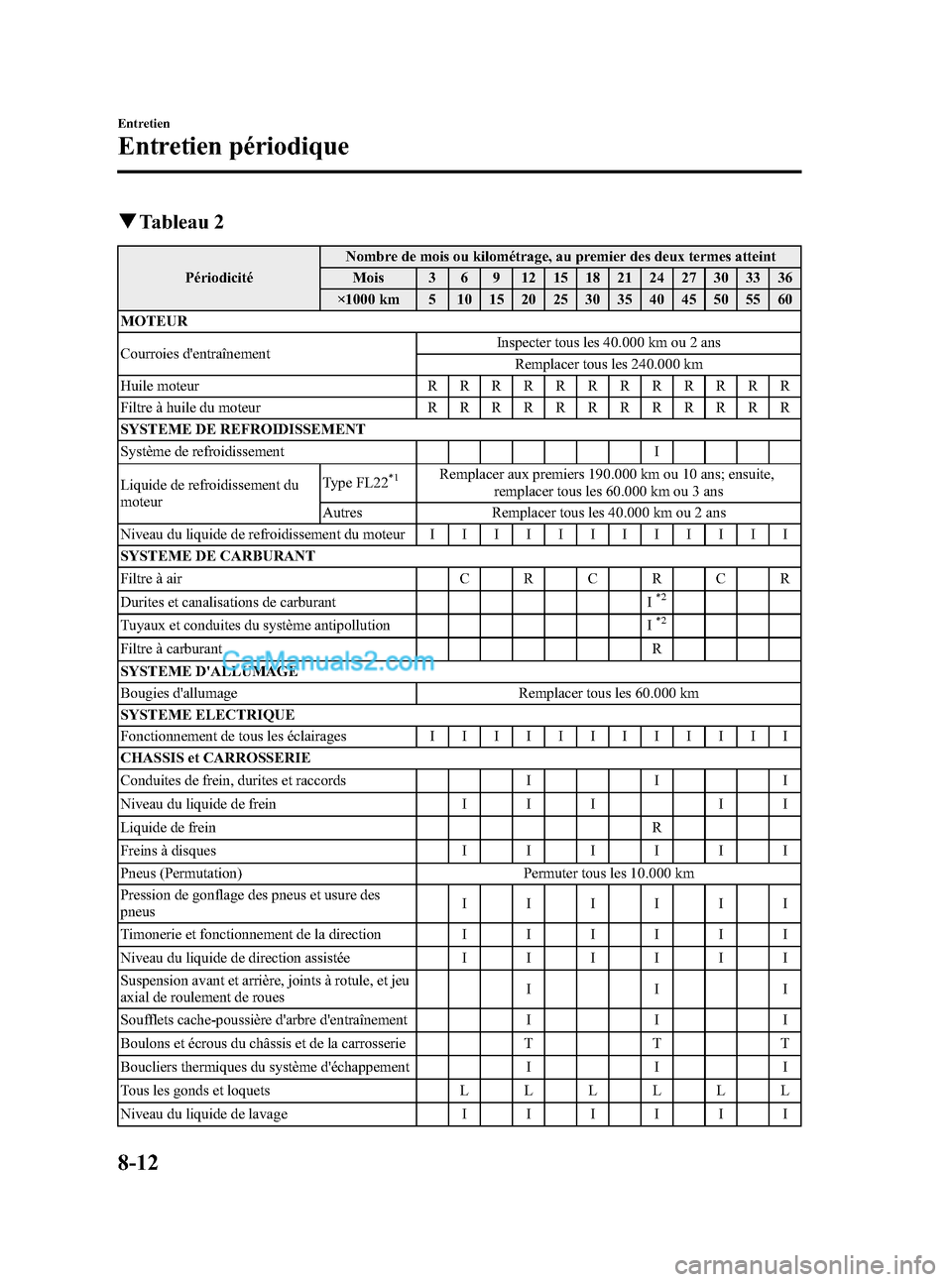

qTableau 2
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Courroies d'entraînementInspecter tous les 40.000 km ou 2 ans
Remplacer tous les 240.000 km
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres Remplacer tous les 40.000 km ou 2 ans
Niveau du liquide de refroidissement du moteurIIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à airCRCRCR
Durites et canalisations de carburant I
*2
Tuyaux et conduites du système antipollution I*2
Filtre à carburant R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairagesIIIIIIIIIIII
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I I
Liquide de frein R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
8-12
Entretien
Entretien périodique
CX-9_8V84-EC-06I_Edition3 Page424
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 425 of 538
Black plate (425,1)

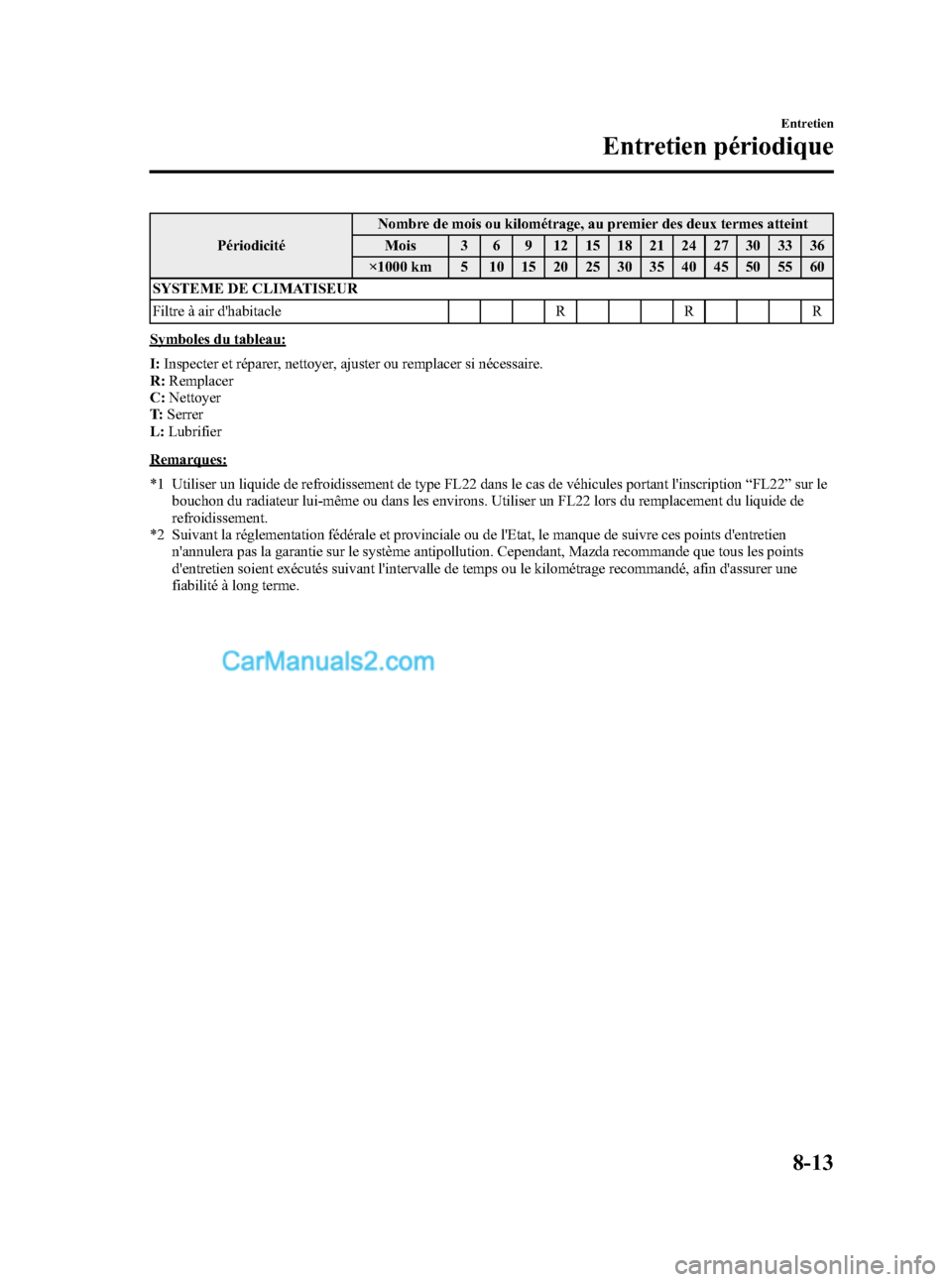

PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
C:Nettoyer
T:Serrer
L:Lubrifier
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
Entretien
Entretien périodique
8-13
CX-9_8V84-EC-06I_Edition3 Page425
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 426 of 538
Black plate (426,1)

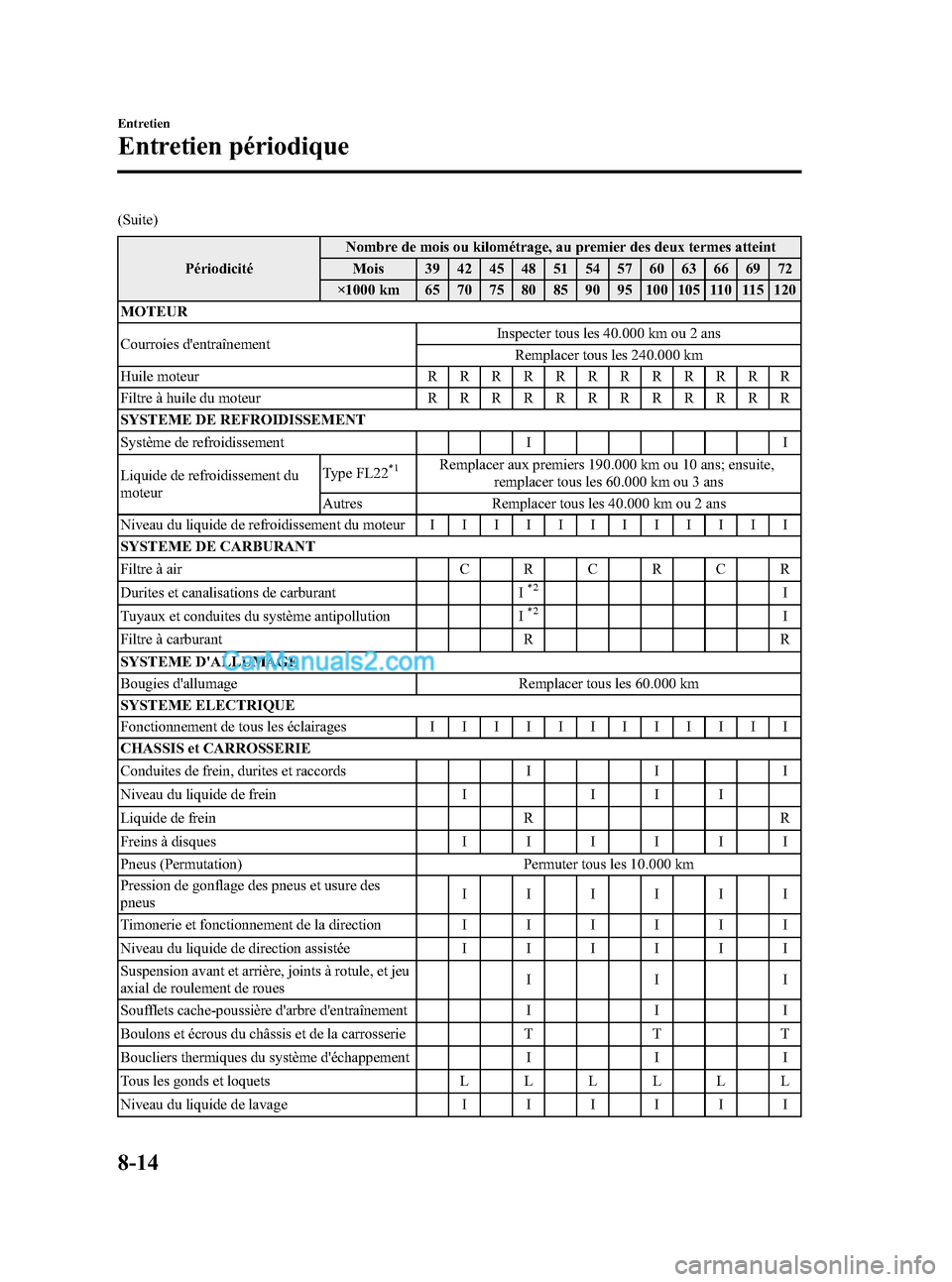

(Suite)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
MOTEUR
Courroies d'entraînementInspecter tous les 40.000 km ou 2 ans
Remplacer tous les 240.000 km
Huile moteurRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement I I
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres Remplacer tous les 40.000 km ou 2 ans
Niveau du liquide de refroidissement du moteurIIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à airCRCRCR
Durites et canalisations de carburant I
*2I
Tuyaux et conduites du système antipollution I*2I
Filtre à carburant R R
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairagesIIIIIIIIIIII
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I
Liquide de frein R R
Freins à disquesIIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneusIIIIII
Timonerie et fonctionnement de la directionIIIIII
Niveau du liquide de direction assistéeIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesIII
Soufflets cache-poussière d'arbre d'entraînement I I I
Boulons et écrous du châssis et de la carrosserie T T T
Boucliers thermiques du système d'échappement I I I
Tous les gonds et loquetsLLLLLL
Niveau du liquide de lavageIIIIII
8-14
Entretien
Entretien périodique
CX-9_8V84-EC-06I_Edition3 Page426
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 427 of 538
Black plate (427,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter et réparer, nettoyer, ajuster ou remplacer si nécessaire.
R:Remplacer
C:Nettoyer
T:Serrer
L:Lubrifier
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
Entretien
Entretien périodique
8-15
CX-9_8V84-EC-06I_Edition3 Page427
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 428 of 538
Black plate (428,1)
Périodicité de l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
qAu moment de faire le plein
lNiveau de liquide de frein (page 8-23)lNiveau de liquide de refroidissement du moteur (page 8-21)lNiveau d'huile moteur (page 8-20)lNiveau de liquide de lave-glace (page 8-27)
qAu moins une fois par mois
Pression de gonflage des pneus (page 8-35)
qAu moins deux fois par an (Par exemple, au printemps et en automne)
lNiveau de liquide de boîte de vitesses automatique (page 8-25)lNiveau du liquide de direction assistée (page 8-25)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lLiquide de refroidissement du moteur (page 8-21)lHuile moteur (page 8-19)
8-16
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page428
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 429 of 538
Black plate (429,1)
Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confier
l'entretien à un technicien qualifié:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux.
Cela est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Couper le contact et s'assurer que le ventilateur ne tourne pas avant d'entreprendre
des travaux à proximité du ventilateur de refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la température du compartiment moteur est
élevée. On risque d'être blessé gravement par les ailettes tournantes du ventilateur.
Entretien
Entretien réalisable par le propriétaire
8-17
CX-9_8V84-EC-06I_Edition3 Page429
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
Page 430 of 538
Black plate (430,1)

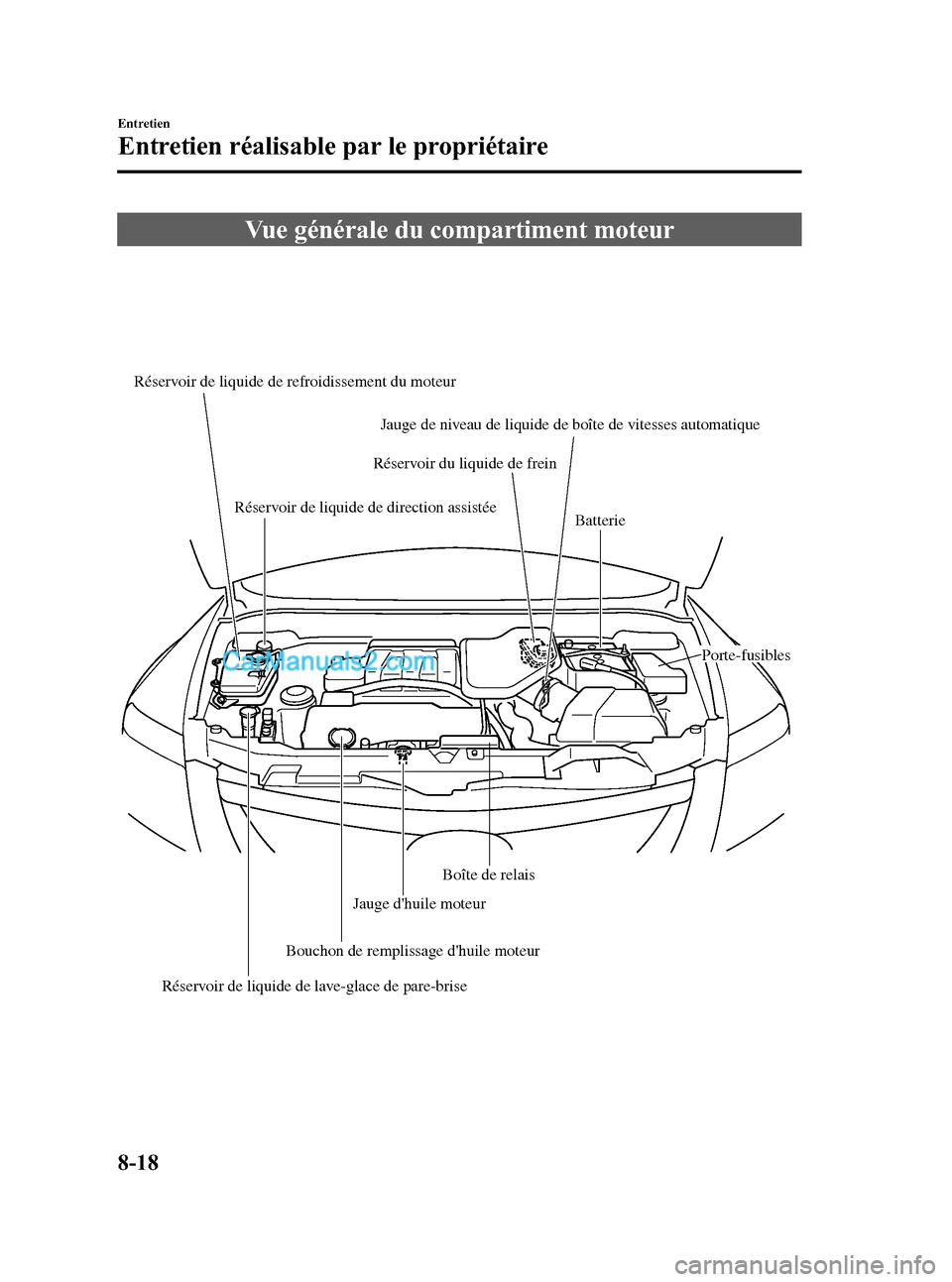

Vue générale du compartiment moteur
Réservoir de liquide de refroidissement du moteur
Réservoir du liquide de frein
Batterie
Porte-fusibles
Réservoir de liquide de lave-glace de pare-briseBouchon de remplissage d'huile moteurJauge d'huile moteurBoîte de relais
Jauge de niveau de liquide de boîte de vitesses automatique
Réservoir de liquide de direction assistée
8-18
Entretien
Entretien réalisable par le propriétaire
CX-9_8V84-EC-06I_Edition3 Page430
Thursday, March 8 2007 3:4 PM
Form No.8V84-EC-06I
