MAZDA MODEL CX-9 2013 Manuel du propriétaire (in French)

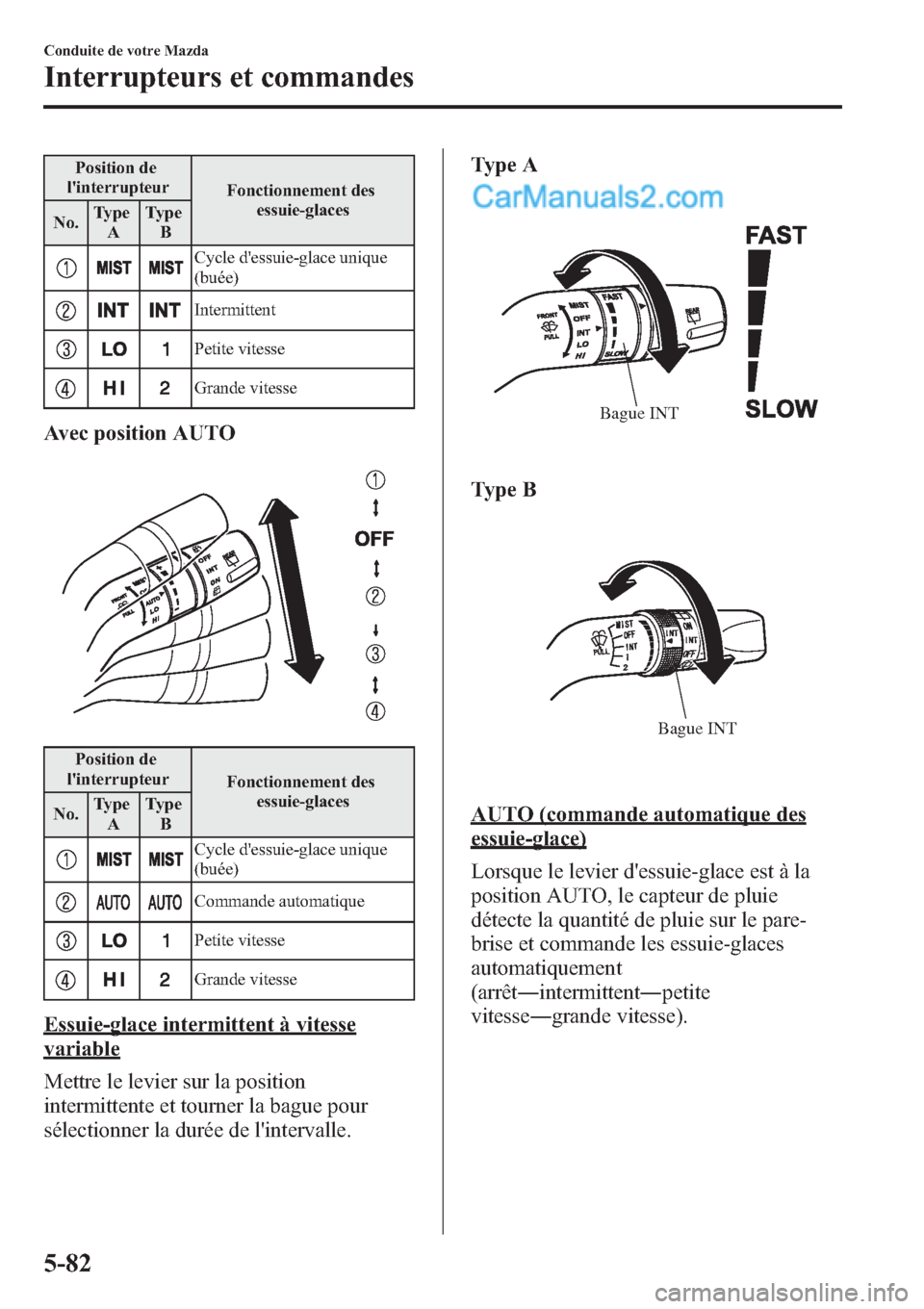

Position de
l'interrupteur
Fonctionnement des
essuie-glaces
No.Type
AType
B
Cycle d'essuie-glace unique
(buée)
Intermittent
Petite vitesse
Grande vitesse
Avec position AUTO
Position de
l'interrupteur
Fonctionnement des
essuie-glaces
No.Type
AType
B
Cycle d'essuie-glace unique
(buée)
Commande automatique
Petite vitesse
Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.Type A
Bague INT
Type B
Bague INT
AUTO (commande automatique des
essuie-glace)
Lorsque le levier d'essuie-glace est à la
position AUTO, le capteur de pluie
détecte la quantité de pluie sur le pare-
brise et commande les essuie-glaces
automatiquement
(arrêt―intermittent―petite
vitesse―grande vitesse).
5-82
Conduite de votre Mazda
Interrupteurs et commandes

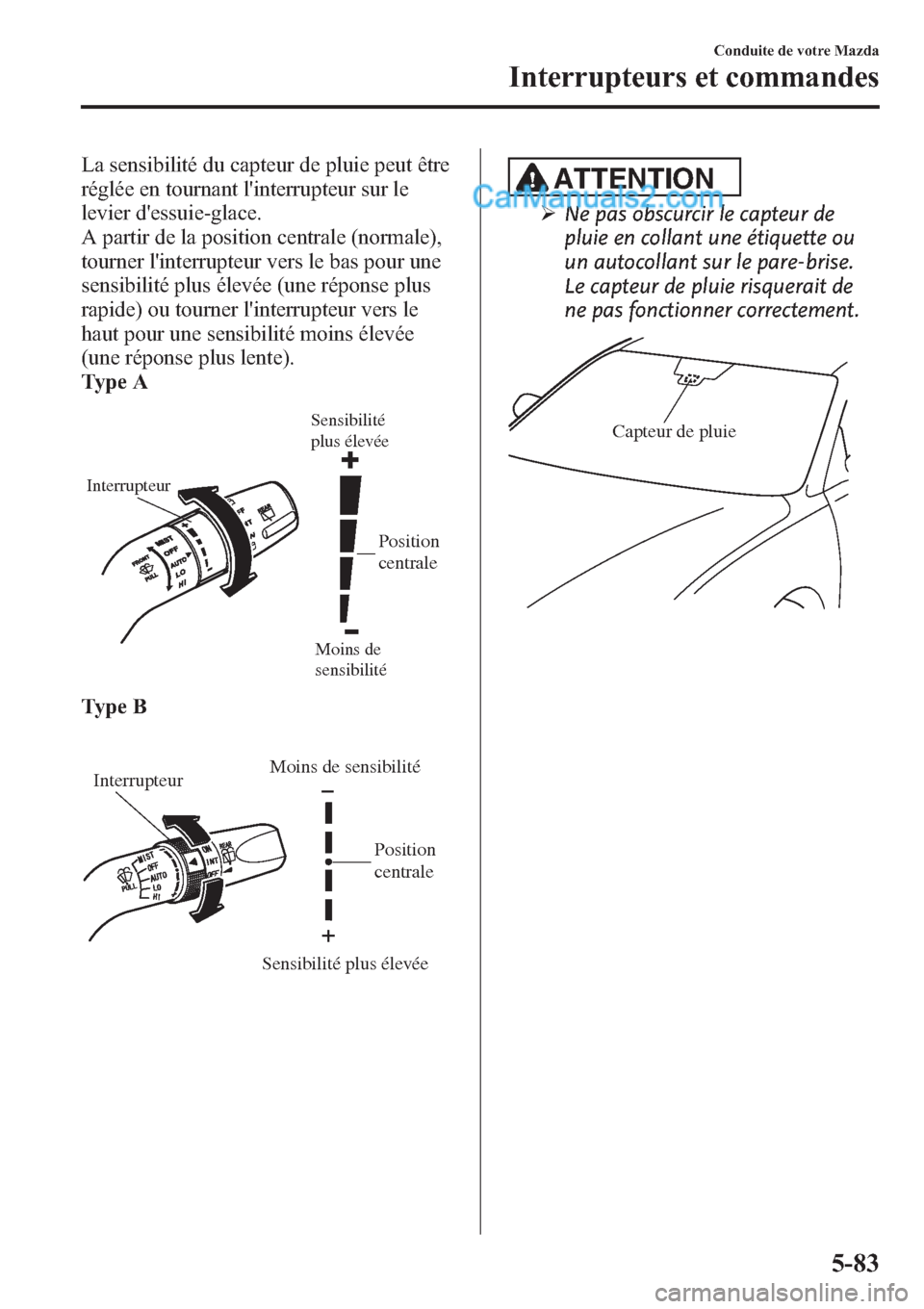

La sensibilité du capteur de pluie peut être
réglée en tournant l'interrupteur sur le
levier d'essuie-glace.
A partir de la position centrale (normale),
tourner l'interrupteur vers le bas pour une
sensibilité plus élevée (une réponse plus
rapide) ou tourner l'interrupteur vers le
haut pour une sensibilité moins élevée
(une réponse plus lente).
Type A
Sensibilité
plus élevée
Moins de
sensibilité
Interrupteur
Position
centrale
Type B
Position
centrale
Sensibilité plus élevéeMoins de sensibilité
Interrupteur
ATTENTION
ØNe pas obscurcir le capteur de
pluie en collant une étiquette ou
un autocollant sur le pare-brise.
Le capteur de pluie risquerait de
ne pas fonctionner correctement.
Capteur de pluie
Conduite de votre Mazda
Interrupteurs et commandes
5-83

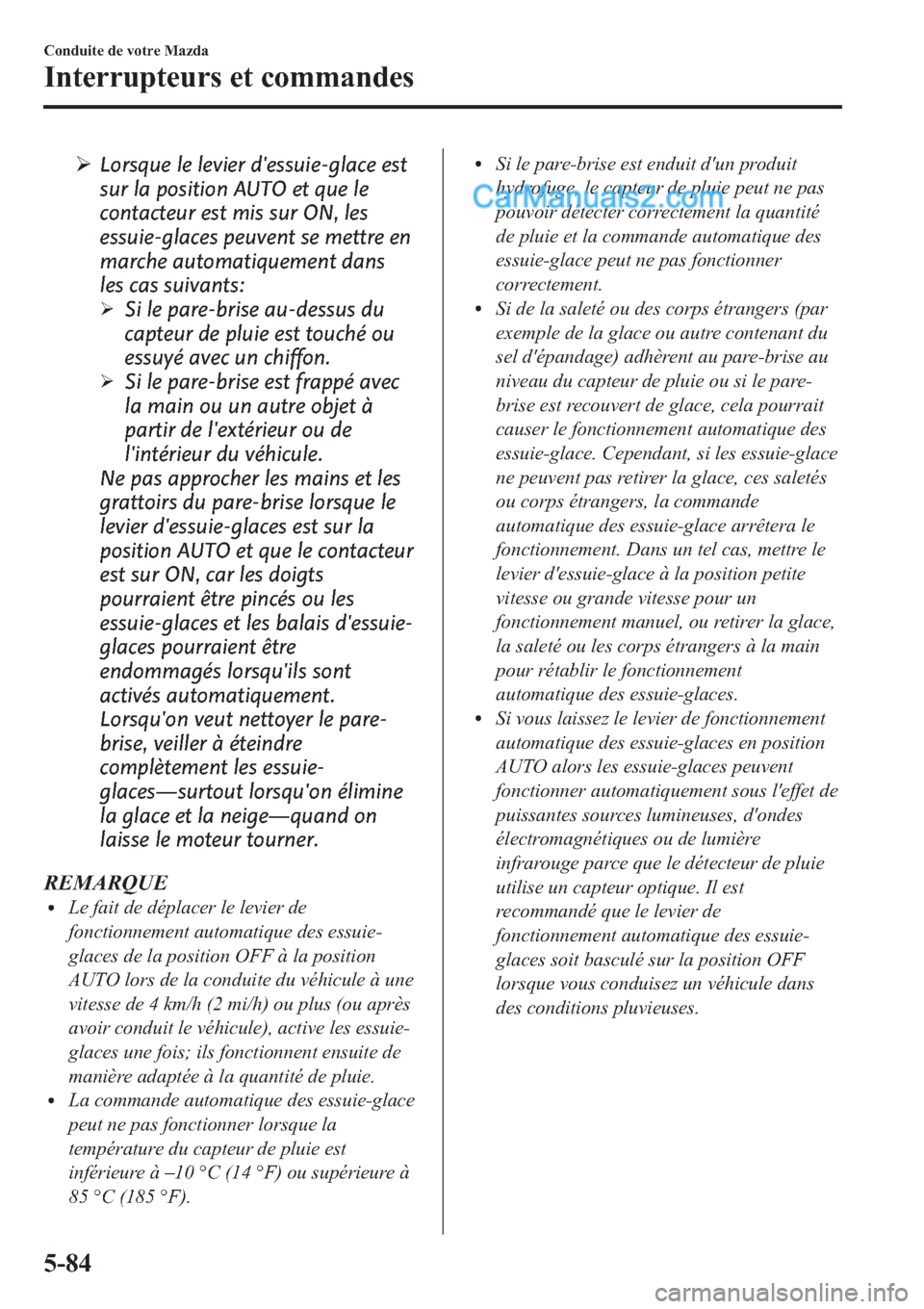

ØLorsque le levier d'essuie-glace est
sur la position AUTO et que le
contacteur est mis sur ON, les
essuie-glaces peuvent se mettre en
marche automatiquement dans
les cas suivants:
ØSi le pare-brise au-dessus du
capteur de pluie est touché ou
essuyé avec un chiffon.
ØSi le pare-brise est frappé avec
la main ou un autre objet à
partir de l'extérieur ou de
l'intérieur du véhicule.
Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le
levier d'essuie-glaces est sur la
position AUTO et que le contacteur
est sur ON, car les doigts
pourraient être pincés ou les
essuie-glaces et les balais d'essuie-
glaces pourraient être
endommagés lorsqu'ils sont
activés automatiquement.
Lorsqu'on veut nettoyer le pare-
brise, veiller à éteindre
complètement les essuie-
glaces―surtout lorsqu'on élimine
la glace et la neige―quand on
laisse le moteur tourner.
REMARQUE
lLe fait de déplacer le levier de
fonctionnement automatique des essuie-
glaces de la position OFF à la position
AUTO lors de la conduite du véhicule à une
vitesse de 4 km/h (2 mi/h) ou plus (ou après
avoir conduit le véhicule), active les essuie-
glaces une fois; ils fonctionnent ensuite de
manière adaptée à la quantité de pluie.
lLa commande automatique des essuie-glace
peut ne pas fonctionner lorsque la
température du capteur de pluie est
inférieure à_
10 °C (14 °F) ou supérieure à
85 °C (185 °F).
lSi le pare-brise est enduit d'un produit
hydrofuge, le capteur de pluie peut ne pas
pouvoir détecter correctement la quantité
de pluie et la commande automatique des
essuie-glace peut ne pas fonctionner
correctement.
lSi de la saleté ou des corps étrangers (par
exemple de la glace ou autre contenant du
sel d'épandage) adhèrent au pare-brise au
niveau du capteur de pluie ou si le pare-
brise est recouvert de glace, cela pourrait
causer le fonctionnement automatique des
essuie-glace. Cependant, si les essuie-glace
ne peuvent pas retirer la glace, ces saletés
ou corps étrangers, la commande
automatique des essuie-glace arrêtera le
fonctionnement. Dans un tel cas, mettre le
levier d'essuie-glace à la position petite
vitesse ou grande vitesse pour un
fonctionnement manuel, ou retirer la glace,
la saleté ou les corps étrangers à la main
pour rétablir le fonctionnement
automatique des essuie-glaces.
lSi vous laissez le levier de fonctionnement
automatique des essuie-glaces en position
AUTO alors les essuie-glaces peuvent
fonctionner automatiquement sous l'effet de
puissantes sources lumineuses, d'ondes
électromagnétiques ou de lumière
infrarouge parce que le détecteur de pluie
utilise un capteur optique. Il est
recommandé que le levier de
fonctionnement automatique des essuie-
glaces soit basculé sur la position OFF
lorsque vous conduisez un véhicule dans
des conditions pluvieuses.
5-84
Conduite de votre Mazda
Interrupteurs et commandes

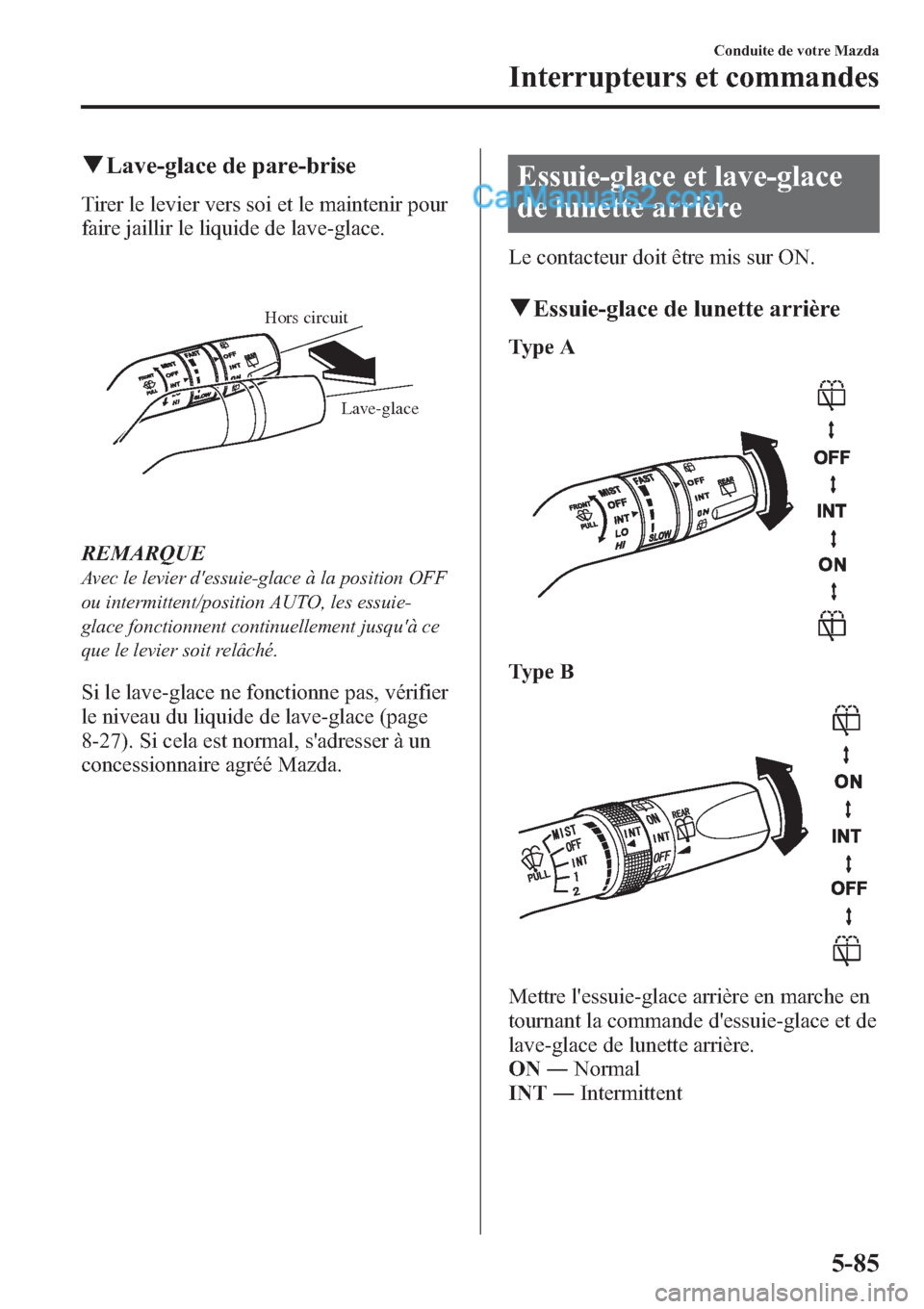

qLave-glace de pare-brise
Tirer le levier vers soi et le maintenir pour
faire jaillir le liquide de lave-glace.
Lave-glace Hors circuit
REMARQUE
Avec le levier d'essuie-glace à la position OFF
ou intermittent/position AUTO, les essuie-
glace fonctionnent continuellement jusqu'à ce
que le levier soit relâché.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
8-27). Si cela est normal, s'adresser à un
concessionnaire agréé Mazda.
Essuie-glace et lave-glace
de lunette arrière
Le contacteur doit être mis sur ON.
qEssuie-glace de lunette arrière
Type A
Type B
Mettre l'essuie-glace arrière en marche en
tournant la commande d'essuie-glace et de
lave-glace de lunette arrière.
ON―Normal
INT―Intermittent
Conduite de votre Mazda
Interrupteurs et commandes
5-85

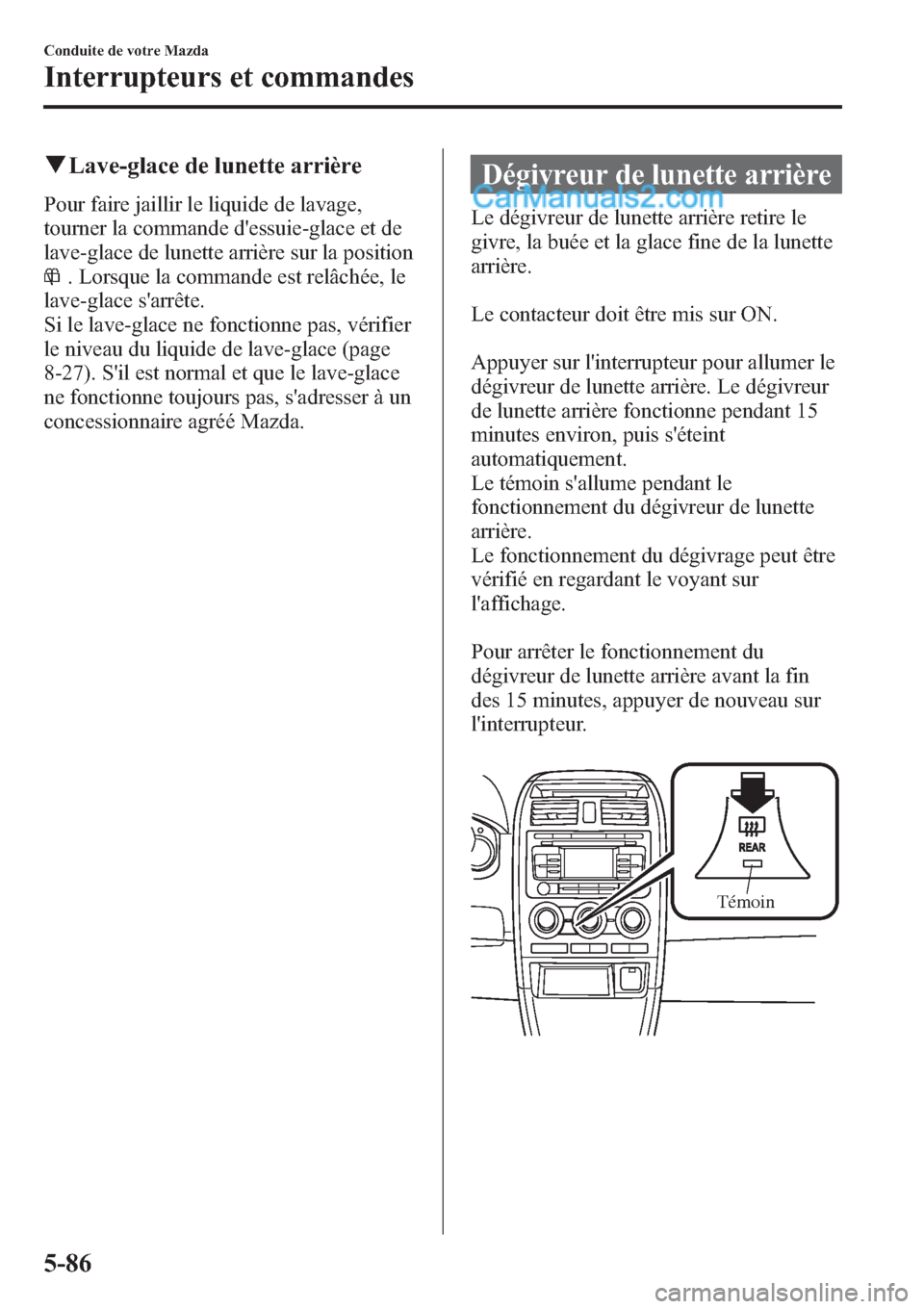

qLave-glace de lunette arrière
Pour faire jaillir le liquide de lavage,
tourner la commande d'essuie-glace et de
lave-glace de lunette arrière sur la position
. Lorsque la commande est relâchée, le
lave-glace s'arrête.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
8-27). S'il est normal et que le lave-glace
ne fonctionne toujours pas, s'adresser à un
concessionnaire agréé Mazda.
Dégivreur de lunette arrière
Le dégivreur de lunette arrière retire le
givre, la buée et la glace fine de la lunette
arrière.
Le contacteur doit être mis sur ON.
Appuyer sur l'interrupteur pour allumer le
dégivreur de lunette arrière. Le dégivreur
de lunette arrière fonctionne pendant 15
minutes environ, puis s'éteint
automatiquement.
Le témoin s'allume pendant le
fonctionnement du dégivreur de lunette
arrière.
Le fonctionnement du dégivrage peut être
vérifié en regardant le voyant sur
l'affichage.
Pour arrêter le fonctionnement du
dégivreur de lunette arrière avant la fin
des 15 minutes, appuyer de nouveau sur
l'interrupteur.
Témoin
5-86
Conduite de votre Mazda
Interrupteurs et commandes

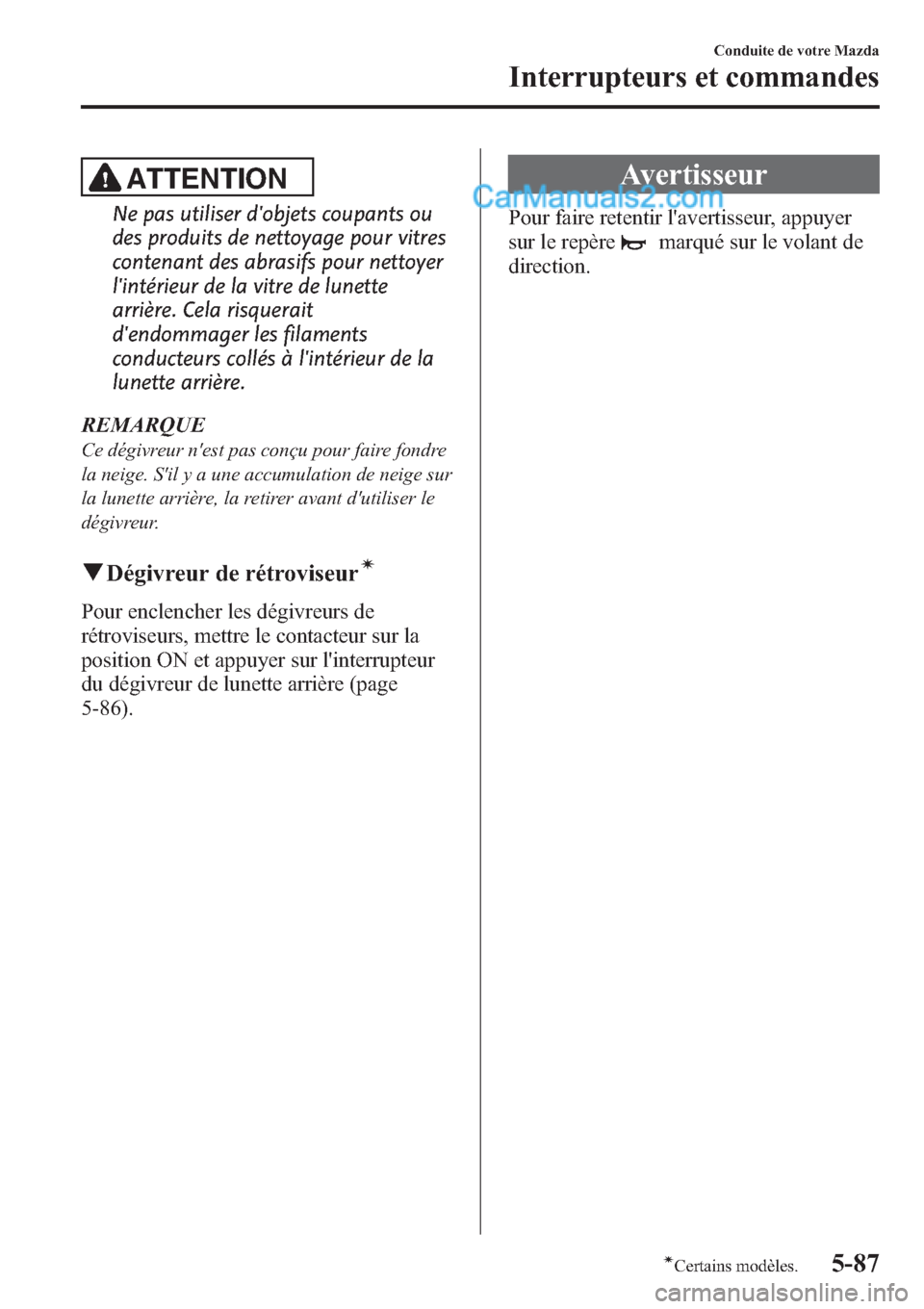

ATTENTION
Ne pas utiliser d'objets coupants ou
des produits de nettoyage pour vitres
contenant des abrasifs pour nettoyer
l'intérieur de la vitre de lunette
arrière. Cela risquerait
d'endommager les filaments
conducteurs collés à l'intérieur de la
lunette arrière.
REMARQUE
Ce dégivreur n'est pas conçu pour faire fondre
la neige. S'il y a une accumulation de neige sur
la lunette arrière, la retirer avant d'utiliser le
dégivreur.
qDégivreur de rétroviseurí
Pour enclencher les dégivreurs de
rétroviseurs, mettre le contacteur sur la
position ON et appuyer sur l'interrupteur
du dégivreur de lunette arrière (page
5-86).
Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
Conduite de votre Mazda
Interrupteurs et commandes
5-87íCertains modèles.

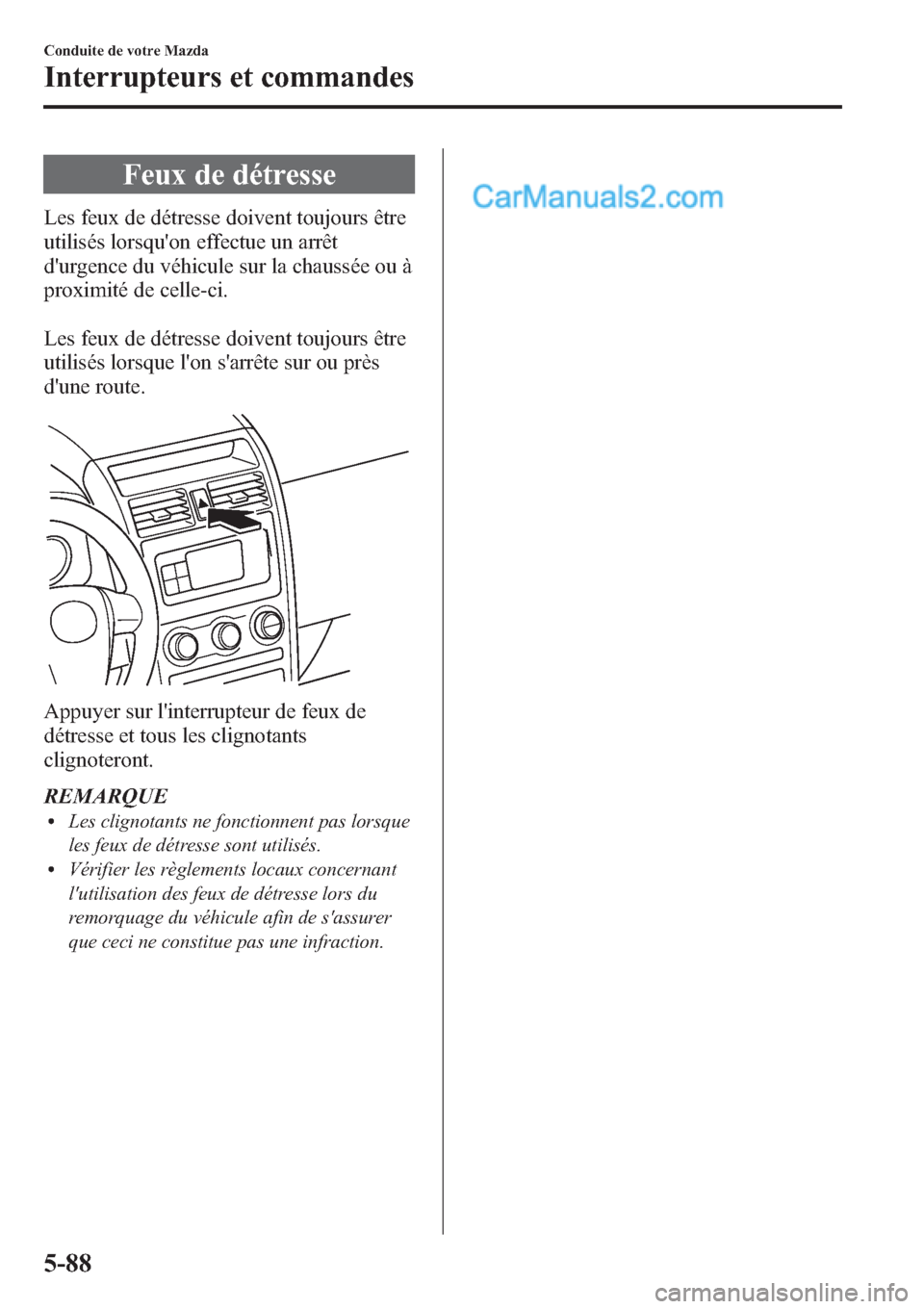

Feux de détresse
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront.
REMARQUE
lLes clignotants ne fonctionnent pas lorsque
les feux de détresse sont utilisés.
lVérifier les règlements locaux concernant
l'utilisation des feux de détresse lors du
remorquage du véhicule afin de s'assurer
que ceci ne constitue pas une infraction.
5-88
Conduite de votre Mazda
Interrupteurs et commandes

Système de télécommande HomeLinkí
Il y a deux types de systèmes de télécommande HomeLink; les types A et B.
Vérifier l'indication au dos du rétroviseur intérieur et la description correspondant à votre
véhicule.
Indication
Indication
Type A Type B
Identification FCC: NZLMOBHL4
IC: 4112A-MOBHL4
COFETEL: RLVCEMO11-0807
MODELE: MOBHL4Identification FCC: NZLOBIHL3
IC: 4112A-OBIHL3
MODELE: OBIHL3
qType A
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de Johnson
Controls.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de
commander des portes de garage, des
barrières et autres dispositifs en appuyant
sur les touches HomeLink sur le
rétroviseur à anti-éblouissement
automatique.
Conduite de votre Mazda
Interrupteurs et commandes
5-89íCertains modèles.

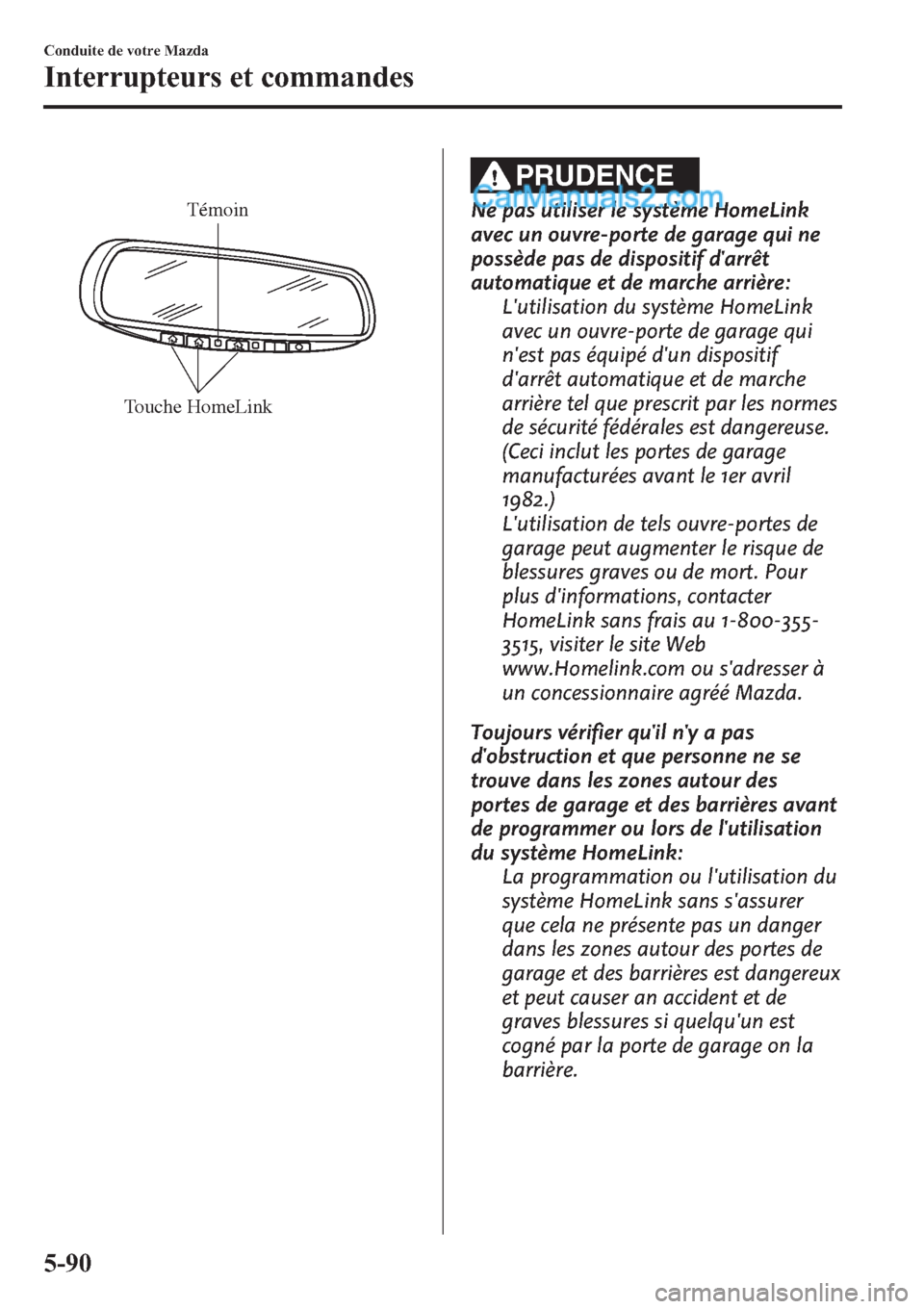

Touche HomeLink
Témoin
PRUDENCE
Ne pas utiliser le système HomeLink
avec un ouvre-porte de garage qui ne
possède pas de dispositif d'arrêt
automatique et de marche arrière:
L'utilisation du système HomeLink
avec un ouvre-porte de garage qui
n'est pas équipé d'un dispositif
d'arrêt automatique et de marche
arrière tel que prescrit par les normes
de sécurité fédérales est dangereuse.
(Ceci inclut les portes de garage
manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de
garage peut augmenter le risque de
blessures graves ou de mort. Pour
plus d'informations, contacter
HomeLink sans frais au 1-800-355-
3515, visiter le site Web
www.Homelink.com ou s'adresser à
un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se
trouve dans les zones autour des
portes de garage et des barrières avant
de programmer ou lors de l'utilisation
du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer
que cela ne présente pas un danger
dans les zones autour des portes de
garage et des barrières est dangereux
et peut causer an accident et de
graves blessures si quelqu'un est
cogné par la porte de garage on la
barrière.
5-90
Conduite de votre Mazda
Interrupteurs et commandes

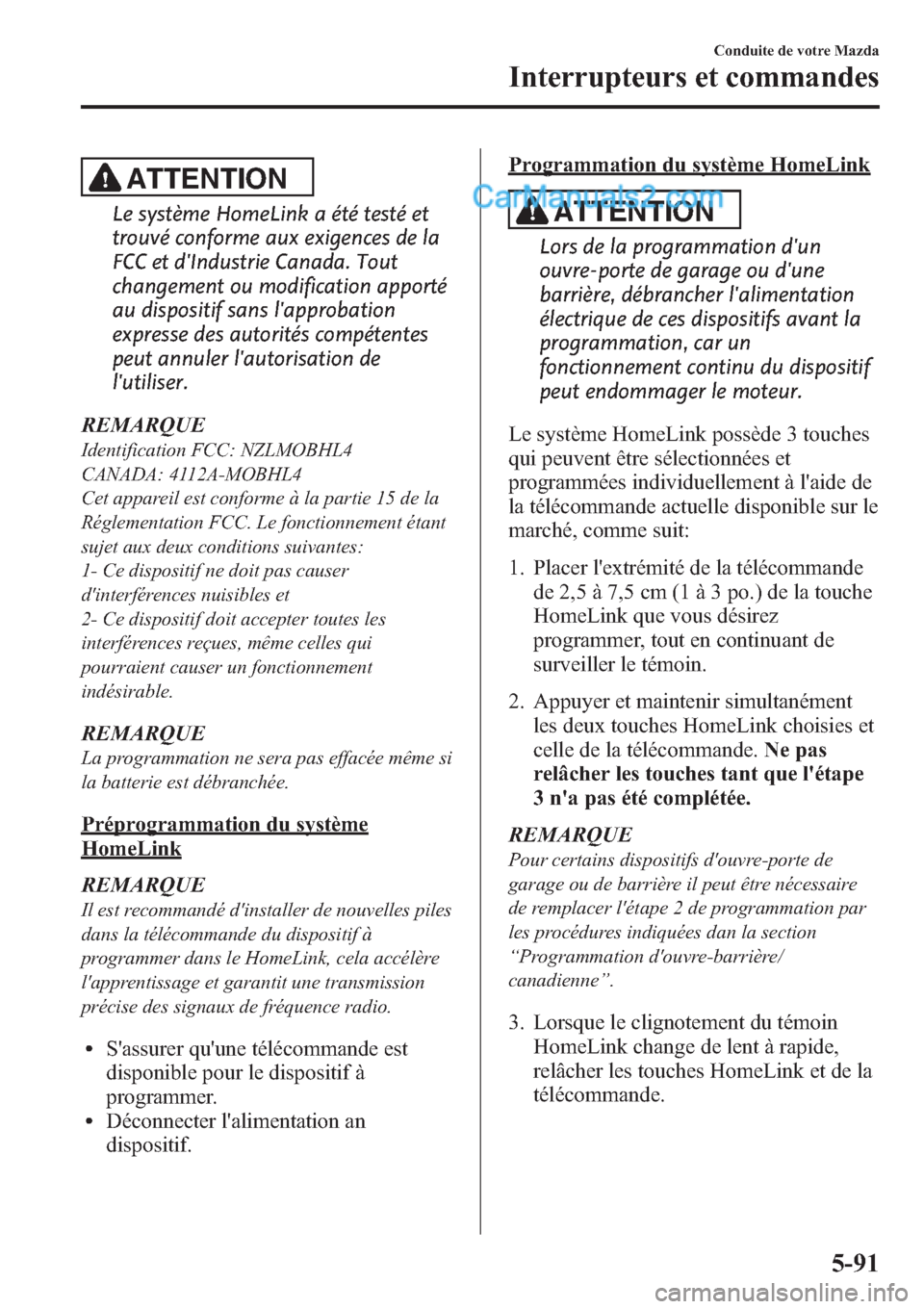

ATTENTION
Le système HomeLink a été testé et
trouvé conforme aux exigences de la
FCC et d'Industrie Canada. Tout
changement ou modification apporté
au dispositif sans l'approbation
expresse des autorités compétentes
peut annuler l'autorisation de
l'utiliser.
REMARQUE
Identification FCC: NZLMOBHL4
CANADA: 4112A-MOBHL4
Cet appareil est conforme à la partie 15 de la
Réglementation FCC. Le fonctionnement étant
sujet aux deux conditions suivantes:
1- Ce dispositif ne doit pas causer
d'interférences nuisibles et
2- Ce dispositif doit accepter toutes les
interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
REMARQUE
La programmation ne sera pas effacée même si
la batterie est débranchée.
Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles piles
dans la télécommande du dispositif à
programmer dans le HomeLink, cela accélère
l'apprentissage et garantit une transmission
précise des signaux de fréquence radio.
lS'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
lDéconnecter l'alimentation an
dispositif.
Programmation du système HomeLink
ATTENTION
Lors de la programmation d'un
ouvre-porte de garage ou d'une
barrière, débrancher l'alimentation
électrique de ces dispositifs avant la
programmation, car un
fonctionnement continu du dispositif
peut endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Placer l'extrémité de la télécommande
de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
2. Appuyer et maintenir simultanément
les deux touches HomeLink choisies et
celle de la télécommande.Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
REMARQUE
Pour certains dispositifs d'ouvre-porte de
garage ou de barrière il peut être nécessaire
de remplacer l'étape 2 de programmation par
les procédures indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
3. Lorsque le clignotement du témoin
HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
Conduite de votre Mazda
Interrupteurs et commandes
5-91
