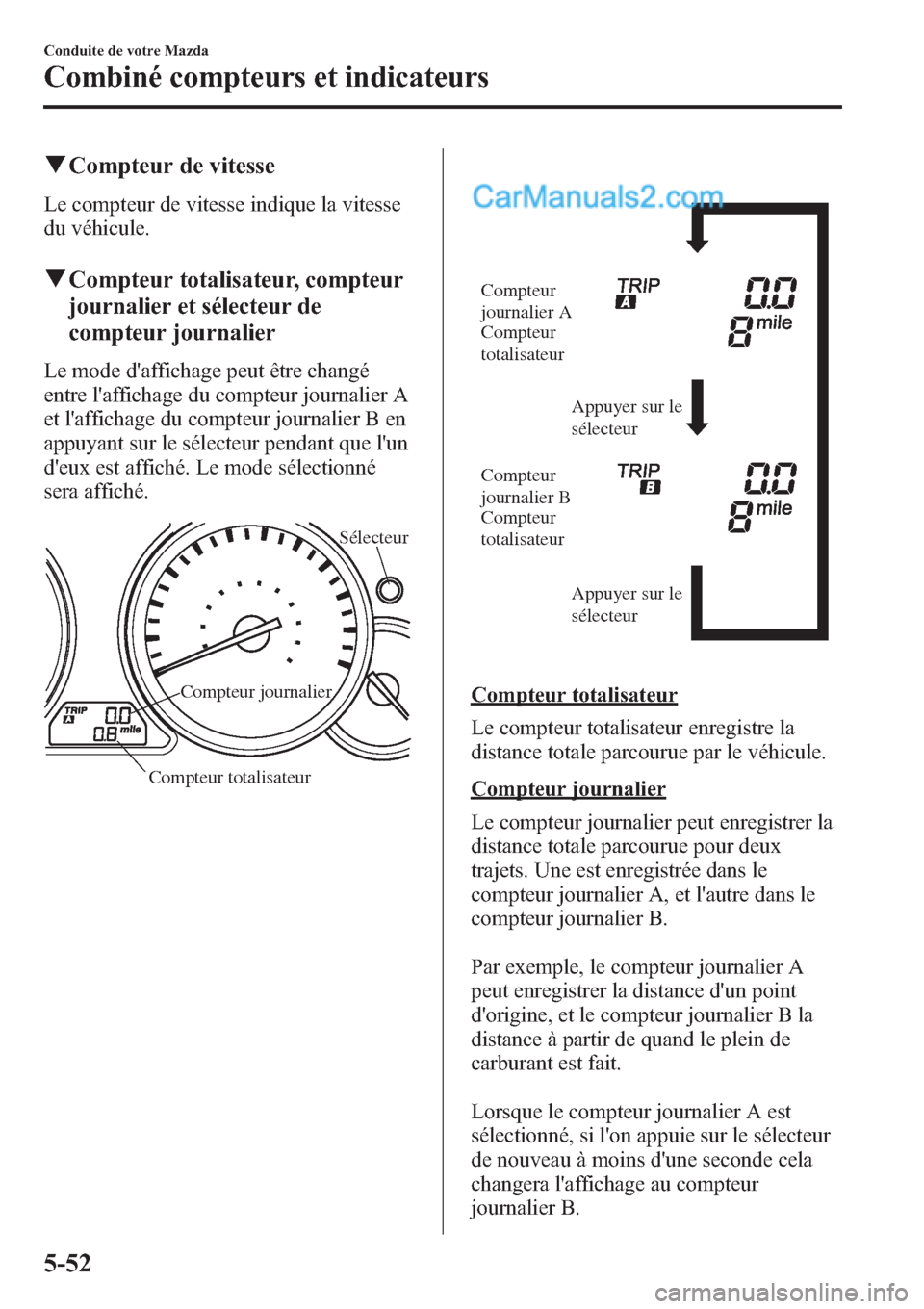

qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Sélecteur
Compteur totalisateur
Compteur journalier
Appuyer sur le
sélecteurAppuyer sur le
sélecteur Compteur
journalier A
Compteur
totalisateur
Compteur
journalier B
Compteur
totalisateur
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
5-52
Conduite de votre Mazda
Combiné compteurs et indicateurs

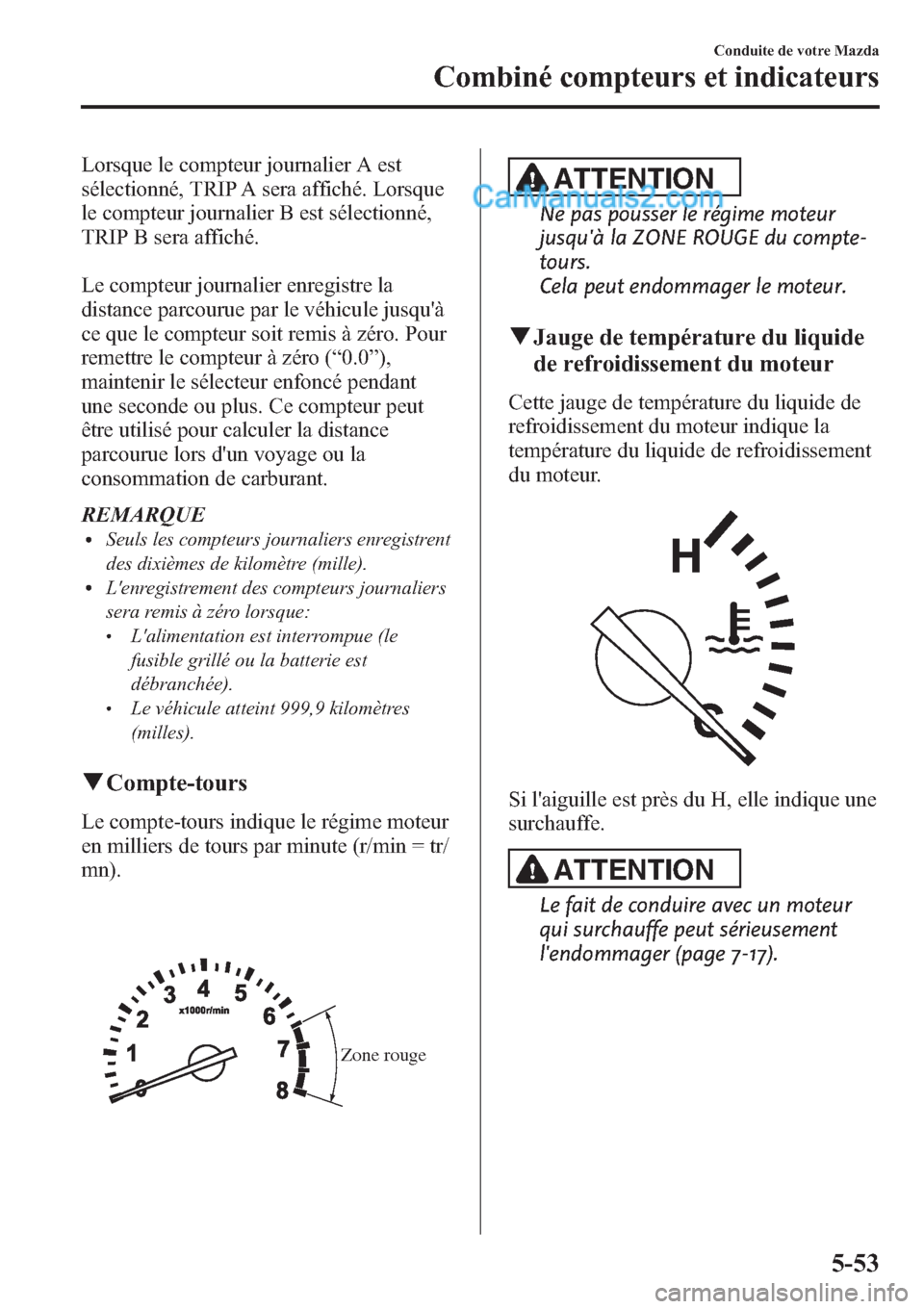

Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
qCompte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
Si l'aiguille est près du H, elle indique une
surchauffe.
ATTENTION
Le fait de conduire avec un moteur
qui surchauffe peut sérieusement
l'endommager (page 7-17).
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-53

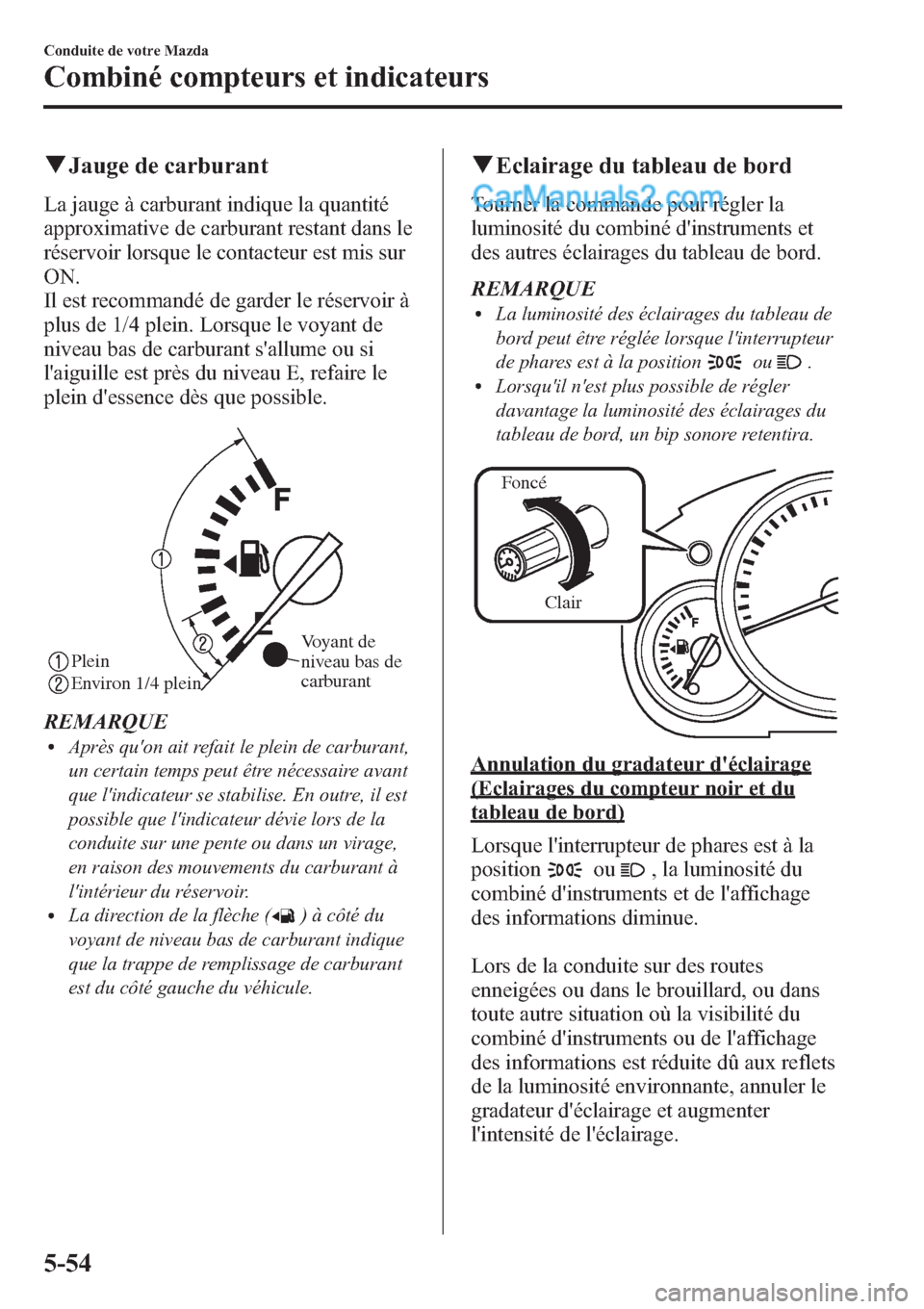

qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein. Lorsque le voyant de
niveau bas de carburant s'allume ou si
l'aiguille est près du niveau E, refaire le
plein d'essence dès que possible.
Plein
Environ 1/4 pleinVoyant de
niveau bas de
carburant
REMARQUElAprès qu'on ait refait le plein de carburant,
un certain temps peut être nécessaire avant
que l'indicateur se stabilise. En outre, il est
possible que l'indicateur dévie lors de la
conduite sur une pente ou dans un virage,
en raison des mouvements du carburant à
l'intérieur du réservoir.
lLa direction de la flèche () à côté du
voyant de niveau bas de carburant indique
que la trappe de remplissage de carburant
est du côté gauche du véhicule.
qEclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
Foncé
Clair
Annulation du gradateur d'éclairage
(Eclairages du compteur noir et du
tableau de bord)
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
5-54
Conduite de votre Mazda
Combiné compteurs et indicateurs

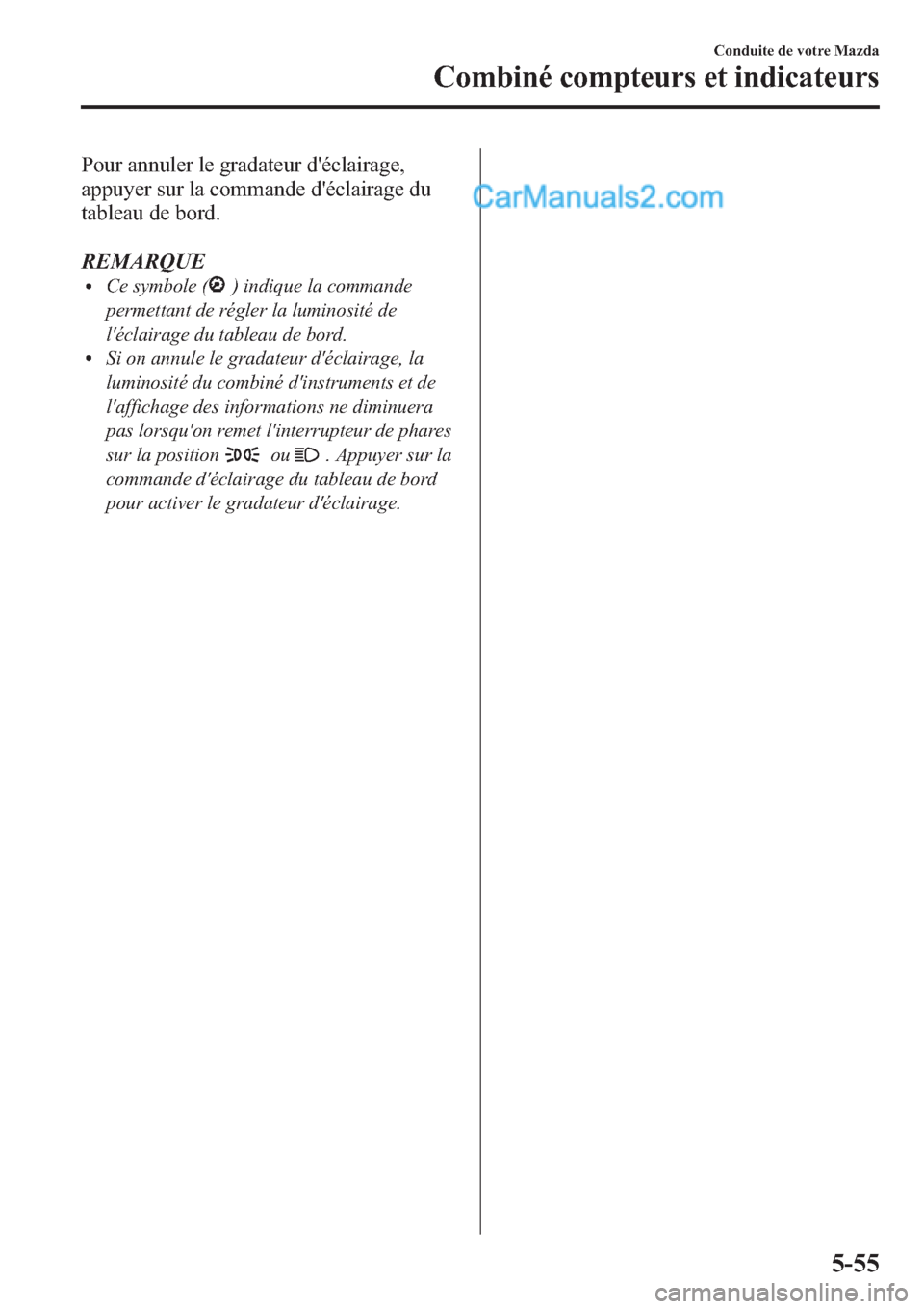

Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou. Appuyer sur la
commande d'éclairage du tableau de bord
pour activer le gradateur d'éclairage.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-55

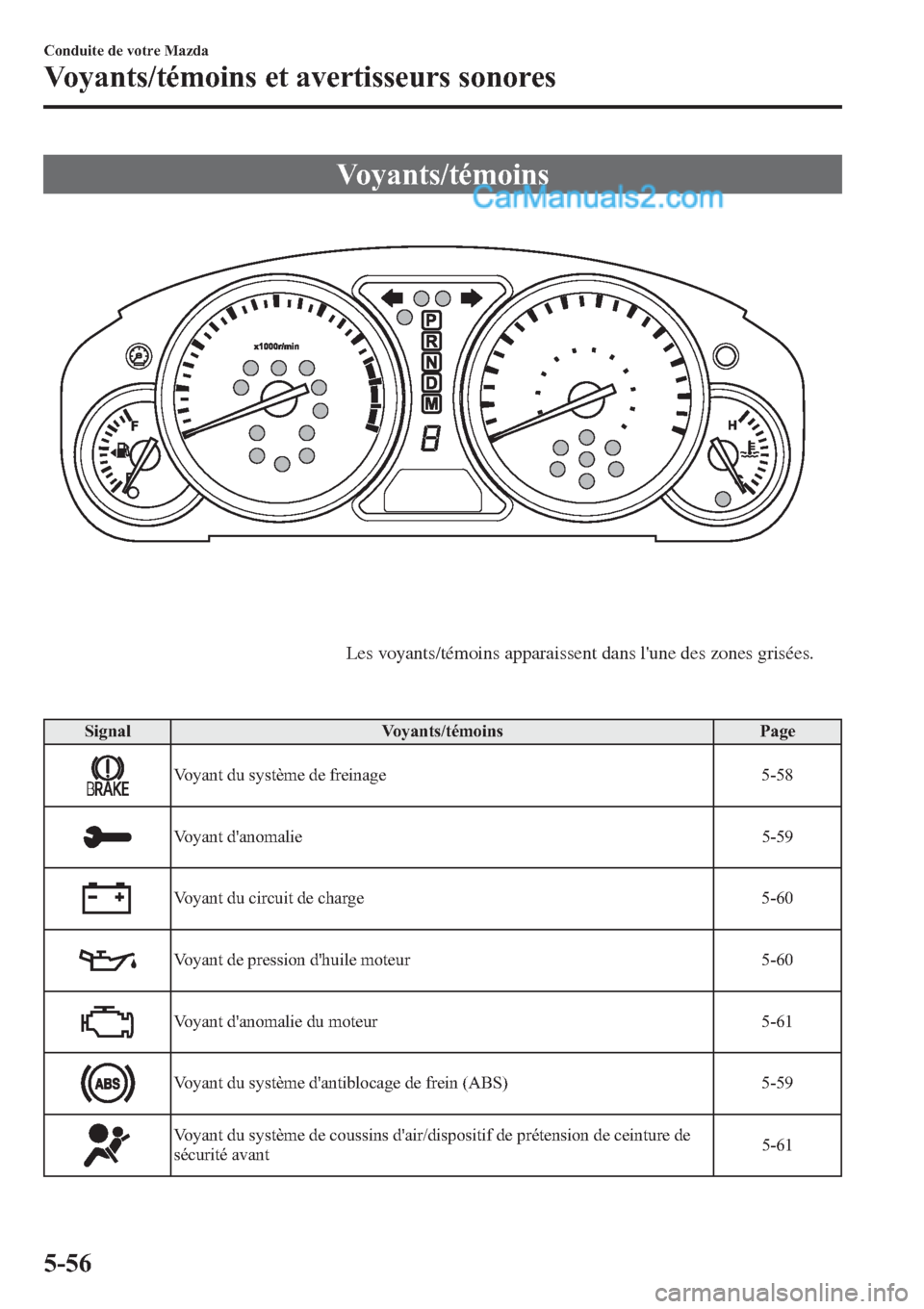

Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-58
Voyant d'anomalie 5-59
Voyant du circuit de charge 5-60
Voyant de pression d'huile moteur 5-60
Voyant d'anomalie du moteur 5-61
Voyant du système d'antiblocage de frein (ABS) 5-59
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-61
5-56
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

Signal Voyants/témoins Page
Voyant de niveau bas de carburant 5-62
Voyant de vérification du bouchon du réservoir de carburant 5-62
Voyant de ceintures de sécurité 5-62
Voyant de portière ouverte 5-62
Voyant de niveau bas de liquide de lave-glace 5-62
Voyant de boîte de vitesses automatique 5-63
Voyant du système toutes roues motrices (AWD) 5-63
Voyant du système de surveillance de pression des pneus 5-64
Voyant KEY (rouge)/Témoin KEY (vert) 5-66
Témoin d'immobilisateur 5-67
Témoin de feux de route 5-68
Témoin de position de plage de boîte de vitesse 5-68
Témoin TCS/DSC/RSC 5-69
Témoin TCS OFF 5-69
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-70
Témoin BSM OFF 5-70
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-57

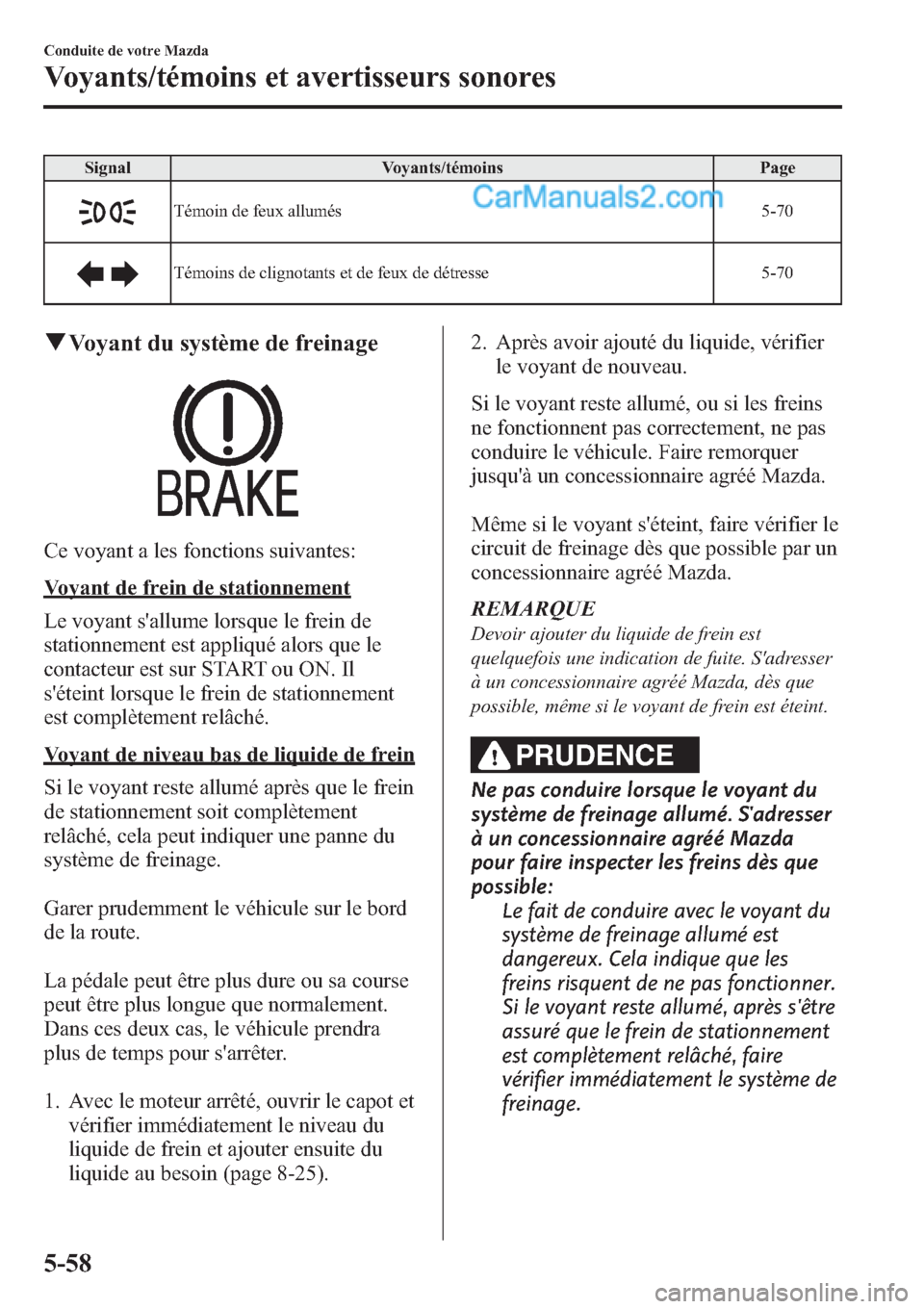

Signal Voyants/témoins Page
Témoin de feux allumés 5-70
Témoins de clignotants et de feux de détresse 5-70
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est appliqué alors que le
contacteur est sur START ou ON. Il
s'éteint lorsque le frein de stationnement
est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 8-25).2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
5-58
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

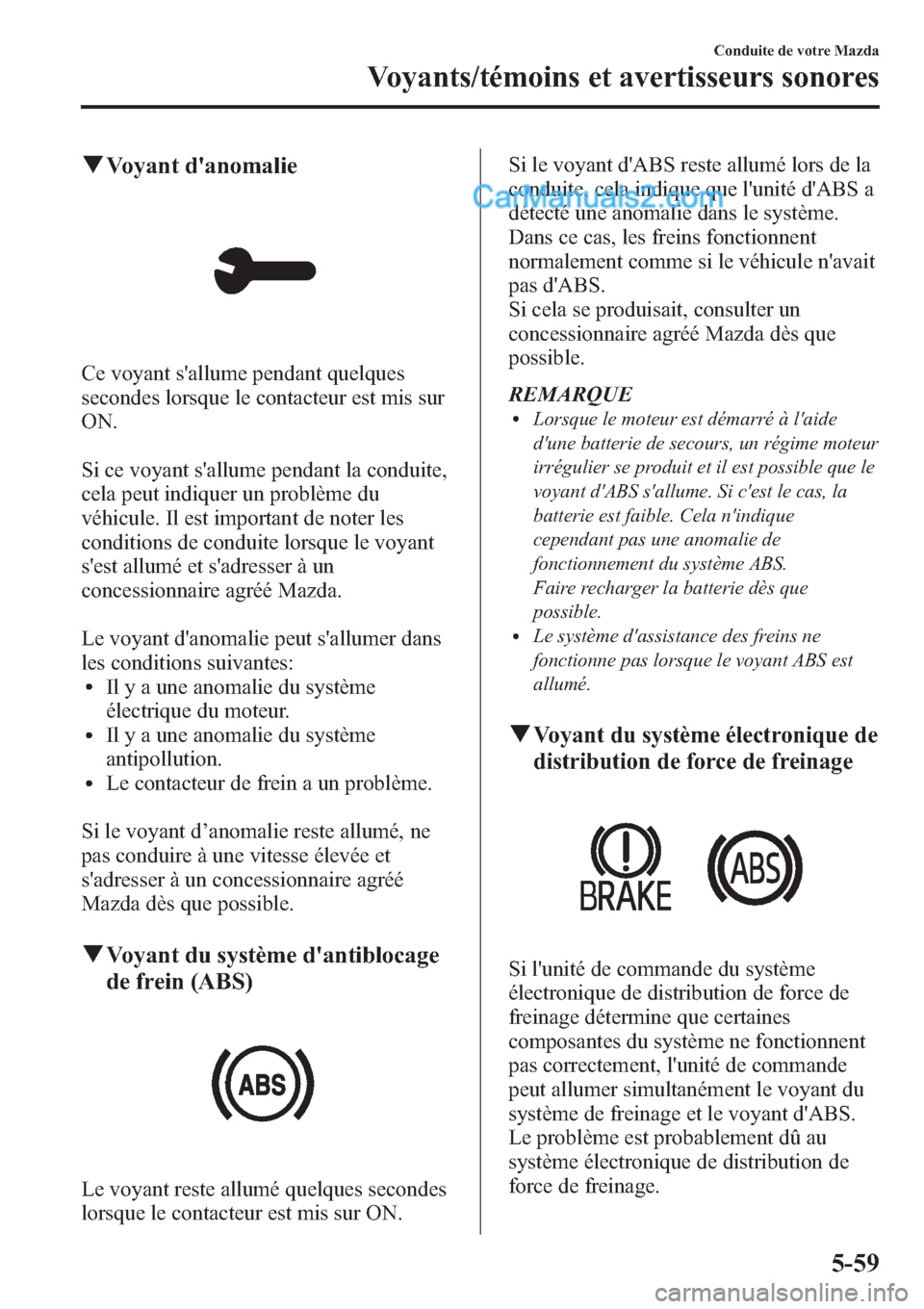

qVoyant d'anomalie
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie peut s'allumer dans
les conditions suivantes:
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe contacteur de frein a un problème.
Si le voyant d’anomalie reste allumé, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
lLe système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-59

PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
8-22) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
5-60
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

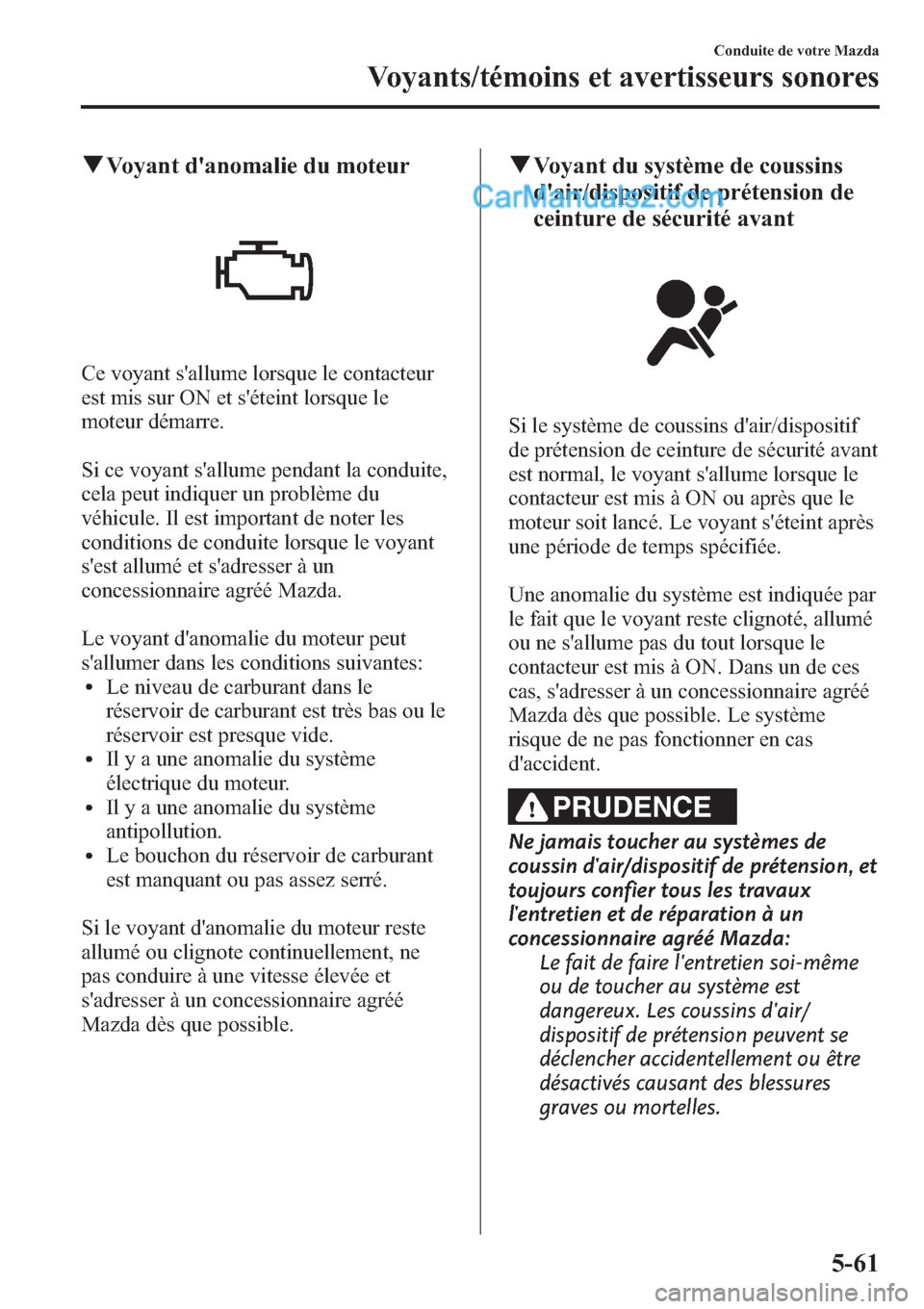

qVoyant d'anomalie du moteur
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de coussins
d'air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s'allume lorsque le
contacteur est mis à ON ou après que le
moteur soit lancé. Le voyant s'éteint après
une période de temps spécifiée.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-61
