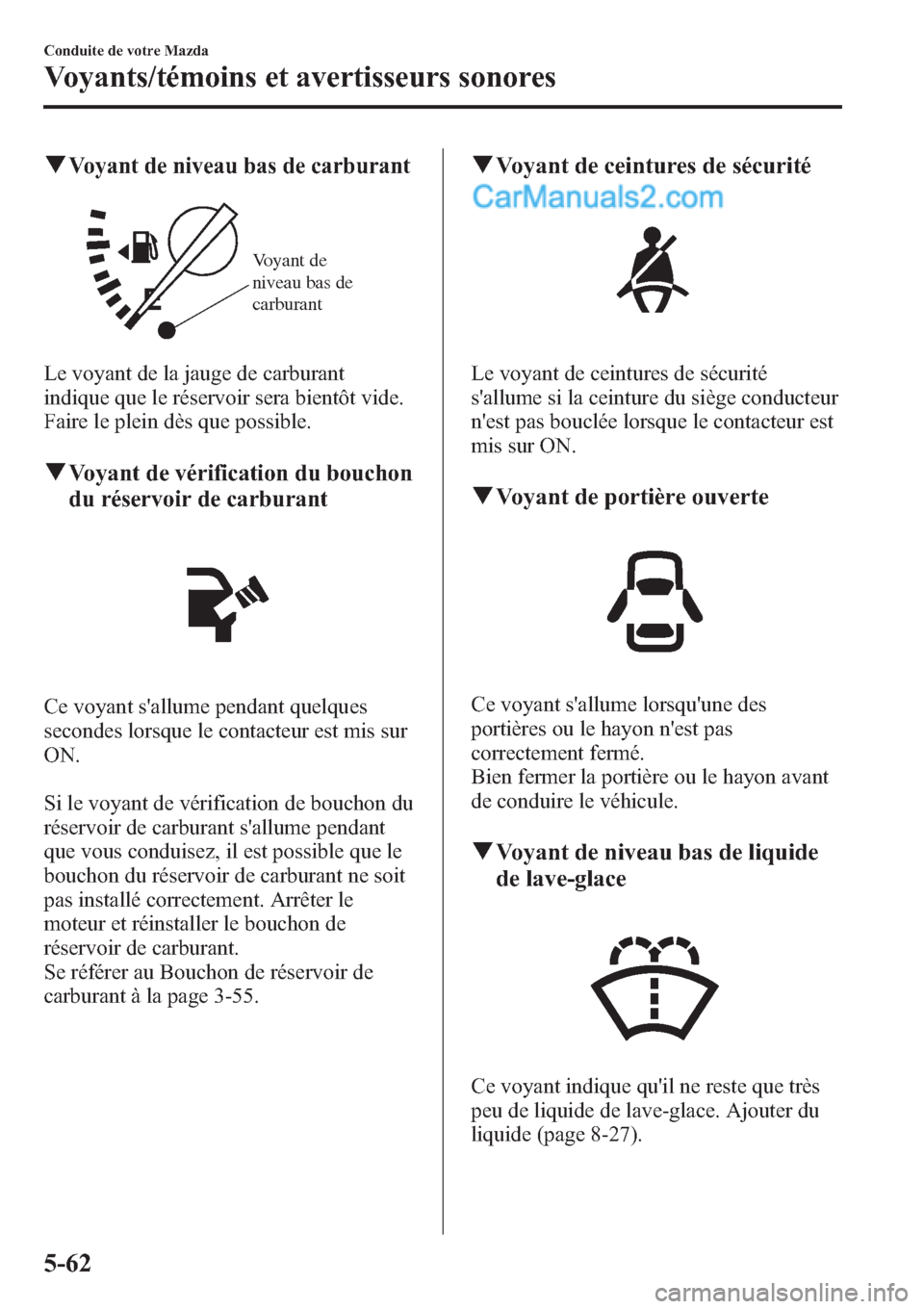

qVoyant de niveau bas de carburant
Voyant de
niveau bas de
carburant
Le voyant de la jauge de carburant
indique que le réservoir sera bientôt vide.
Faire le plein dès que possible.
qVoyant de vérification du bouchon
du réservoir de carburant
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Si le voyant de vérification de bouchon du
réservoir de carburant s'allume pendant
que vous conduisez, il est possible que le
bouchon du réservoir de carburant ne soit
pas installé correctement. Arrêter le
moteur et réinstaller le bouchon de
réservoir de carburant.
Se référer au Bouchon de réservoir de
carburant à la page 3-55.
qVoyant de ceintures de sécurité
Le voyant de ceintures de sécurité
s'allume si la ceinture du siège conducteur
n'est pas bouclée lorsque le contacteur est
mis sur ON.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières ou le hayon n'est pas
correctement fermé.
Bien fermer la portière ou le hayon avant
de conduire le véhicule.
qVoyant de niveau bas de liquide
de lave-glace
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 8-27).
5-62
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

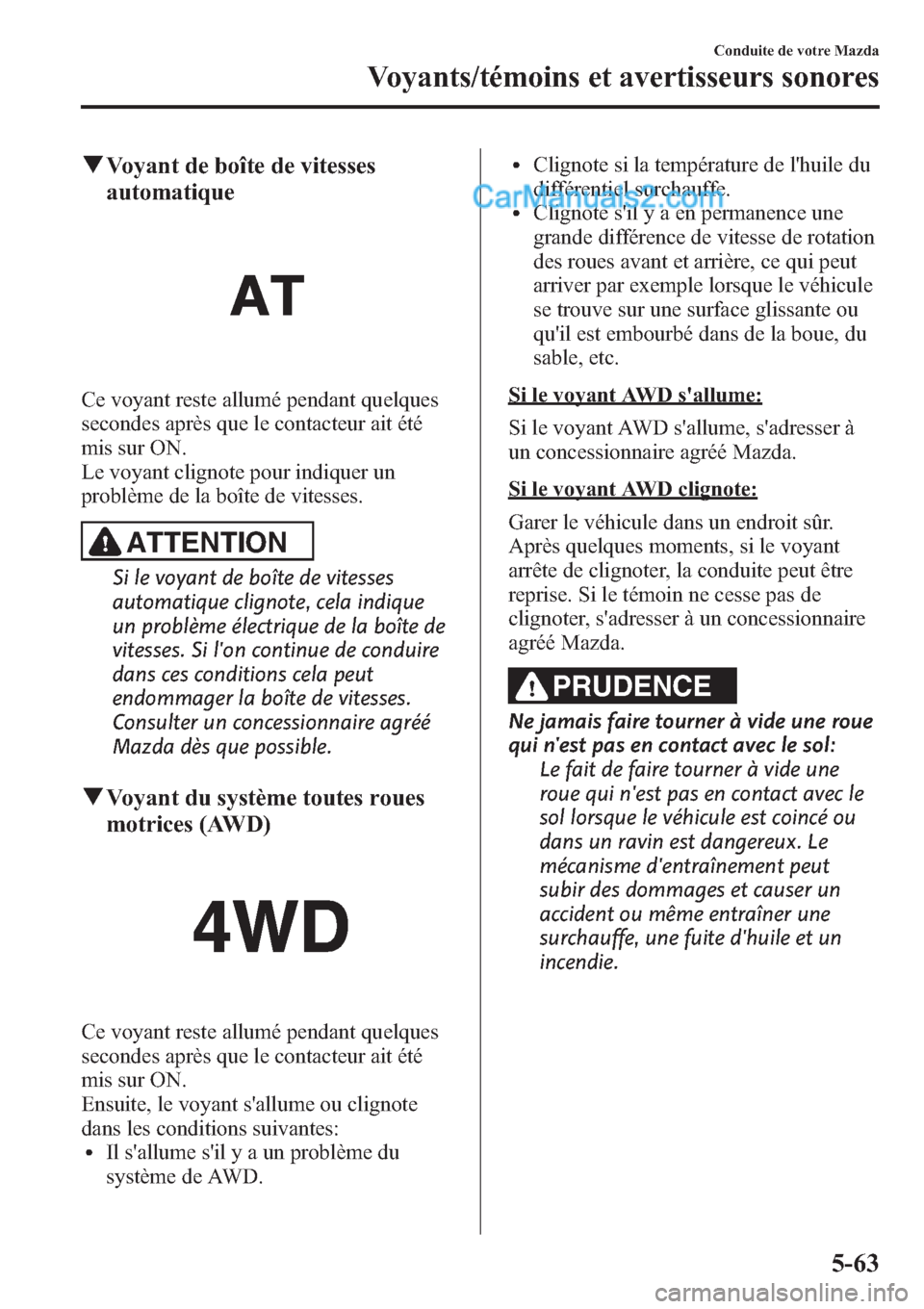

qVoyant de boîte de vitesses
automatique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
ATTENTION
Si le voyant de boîte de vitesses
automatique clignote, cela indique
un problème électrique de la boîte de
vitesses. Si l'on continue de conduire
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qVoyant du système toutes roues
motrices (AWD)
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Ensuite, le voyant s'allume ou clignote
dans les conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a en permanence une
grande différence de vitesse de rotation
des roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, etc.
Si le voyant AWD s'allume:
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
Si le voyant AWD clignote:
Garer le véhicule dans un endroit sûr.
Après quelques moments, si le voyant
arrête de clignoter, la conduite peut être
reprise. Si le témoin ne cesse pas de
clignoter, s'adresser à un concessionnaire
agréé Mazda.
PRUDENCE
Ne jamais faire tourner à vide une roue
qui n'est pas en contact avec le sol:
Le fait de faire tourner à vide une
roue qui n'est pas en contact avec le
sol lorsque le véhicule est coincé ou
dans un ravin est dangereux. Le
mécanisme d'entraînement peut
subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un
incendie.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-63

qVoyant du système de surveillance
de pression des pneus (TPMS)í
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Ensuite, le voyant s'allume et un bip
sonore retentit lorsque la pression de
gonflage d'un ou plusieurs des pneus est
trop basse, et il clignote en cas d'anomalie
du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
5-64
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores

Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-7).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.REMARQUE
lEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-65

lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-9).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le contacteur est tourné sur
ON, il s'allume momentanément puis
s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Ne pas conduire le véhicule lorsque le
voyant KEY est allumé:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer
le véhicule dans un endroit sûr et
utiliser la clé auxiliaire pour
continuer la conduite. Faire inspecter
le véhicule chez un concessionnaire
agréé Mazda dès que possible.
5-66
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

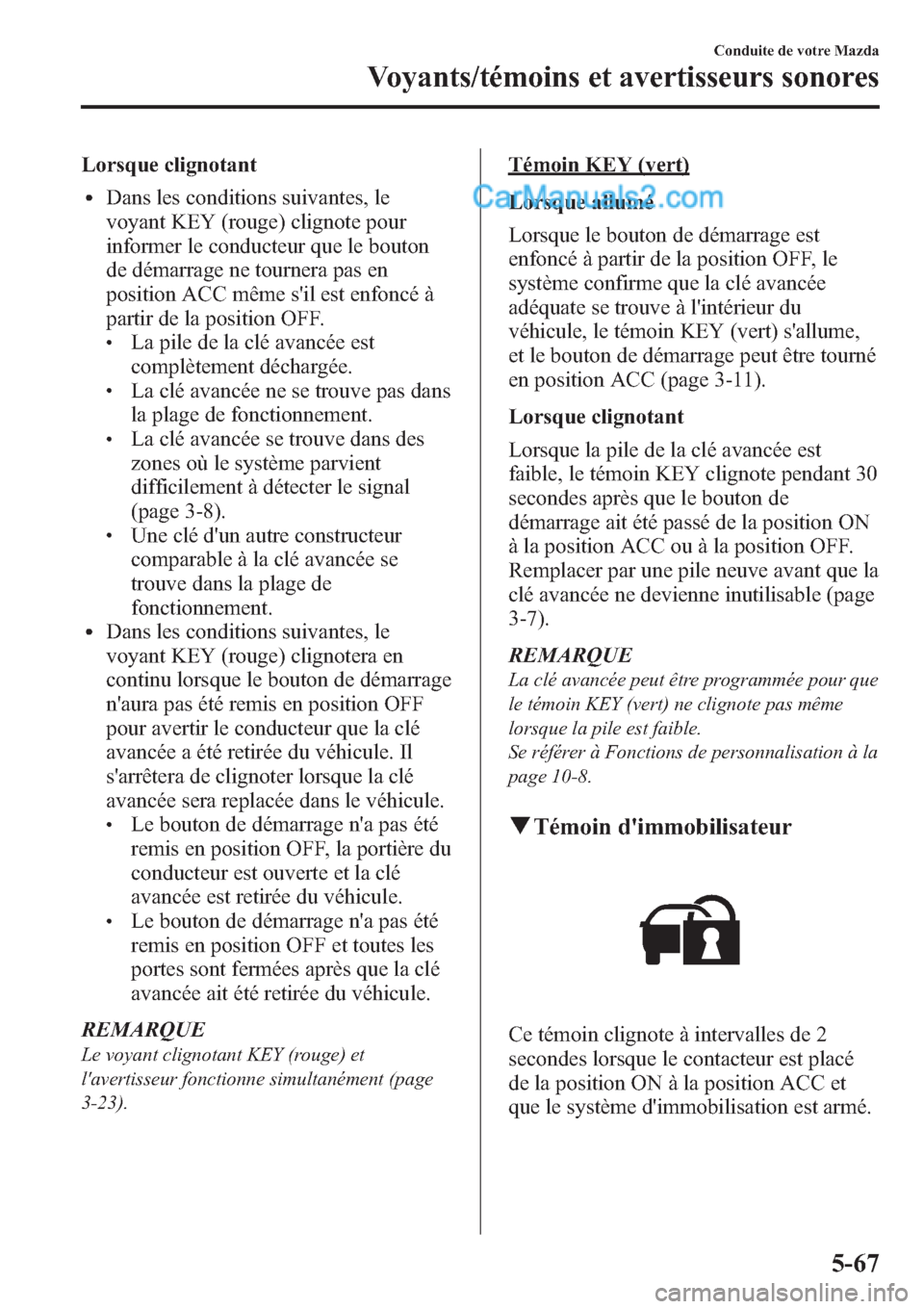

Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le bouton
de démarrage ne tournera pas en
position ACC même s'il est enfoncé à
partir de la position OFF.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans
la plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu lorsque le bouton de démarrage
n'aura pas été remis en position OFF
pour avertir le conducteur que la clé
avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule.
lLe bouton de démarrage n'a pas été
remis en position OFF, la portière du
conducteur est ouverte et la clé
avancée est retirée du véhicule.
lLe bouton de démarrage n'a pas été
remis en position OFF et toutes les
portes sont fermées après que la clé
avancée ait été retirée du véhicule.
REMARQUE
Le voyant clignotant KEY (rouge) et
l'avertisseur fonctionne simultanément (page
3-23).
Témoin KEY (vert)
Lorsque allumé
Lorsque le bouton de démarrage est
enfoncé à partir de la position OFF, le
système confirme que la clé avancée
adéquate se trouve à l'intérieur du
véhicule, le témoin KEY (vert) s'allume,
et le bouton de démarrage peut être tourné
en position ACC (page 3-11).
Lorsque clignotant
Lorsque la pile de la clé avancée est
faible, le témoin KEY clignote pendant 30
secondes après que le bouton de
démarrage ait été passé de la position ON
à la position ACC ou à la position OFF.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable (page
3-7).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Fonctions de personnalisation à la
page 10-8.
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur est placé
de la position ON à la position ACC et
que le système d'immobilisation est armé.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-67

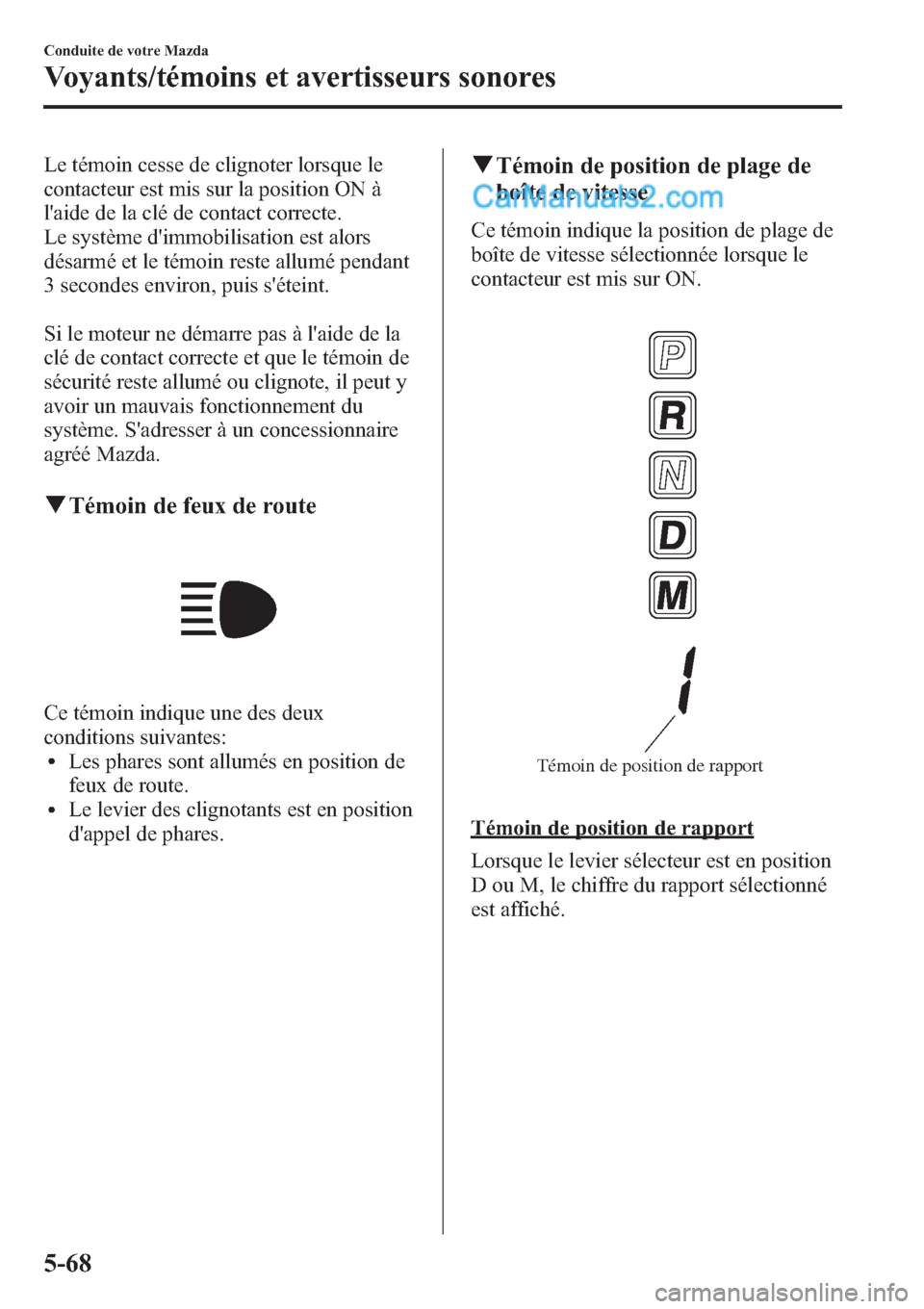

Le témoin cesse de clignoter lorsque le
contacteur est mis sur la position ON à
l'aide de la clé de contact correcte.
Le système d'immobilisation est alors
désarmé et le témoin reste allumé pendant
3 secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
lLe levier des clignotants est en position
d'appel de phares.
qTémoin de position de plage de
boîte de vitesse
Ce témoin indique la position de plage de
boîte de vitesse sélectionnée lorsque le
contacteur est mis sur ON.
Témoin de position de rapport
Témoin de position de rapport
Lorsque le levier sélecteur est en position
D ou M, le chiffre du rapport sélectionné
est affiché.
5-68
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores

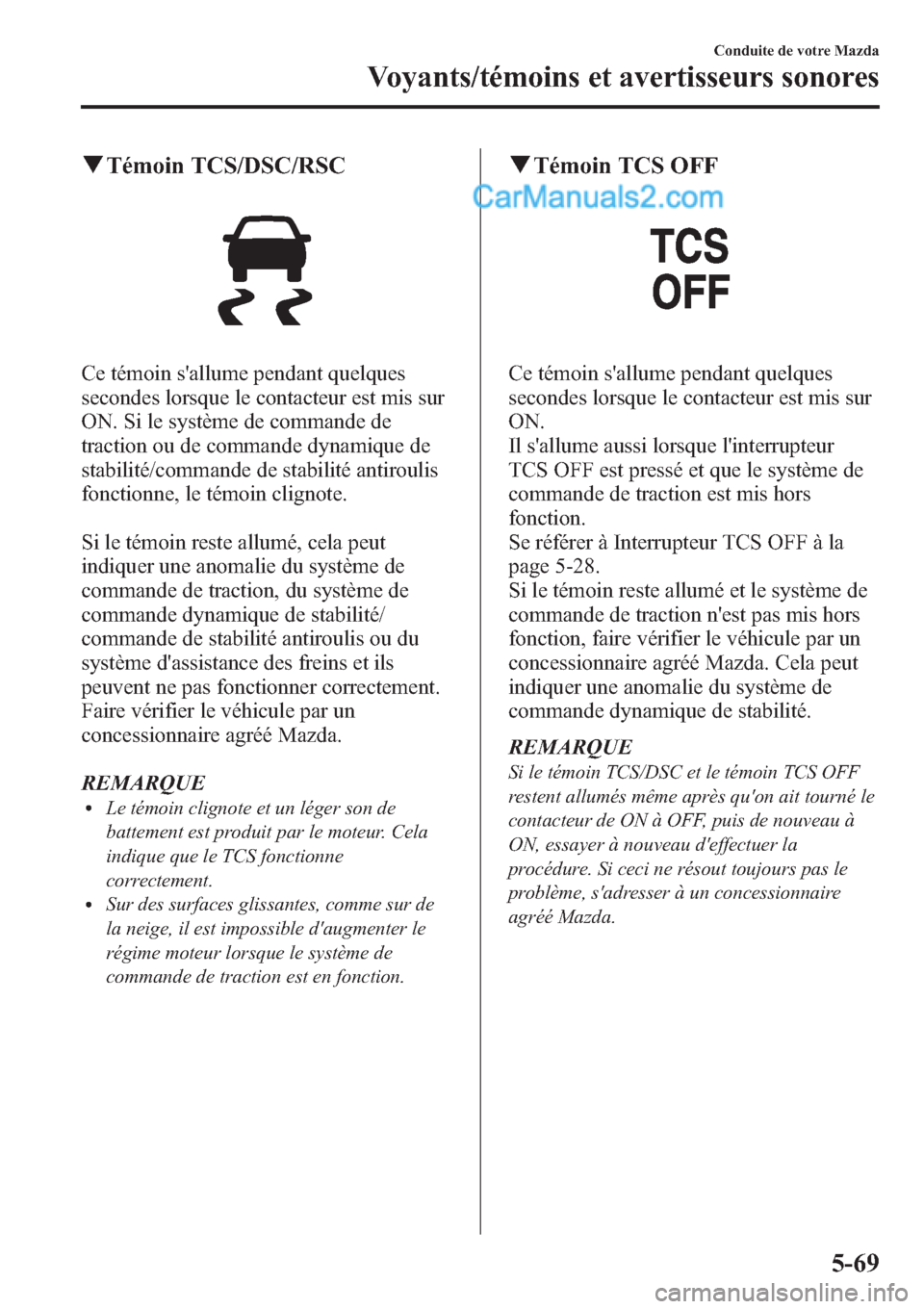

qTémoin TCS/DSC/RSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité/commande de stabilité antiroulis
fonctionne, le témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité/
commande de stabilité antiroulis ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
lLe témoin clignote et un léger son de
battement est produit par le moteur. Cela
indique que le TCS fonctionne
correctement.
lSur des surfaces glissantes, comme sur de
la neige, il est impossible d'augmenter le
régime moteur lorsque le système de
commande de traction est en fonction.
qTémoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lorsque l'interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 5-28.
Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
REMARQUE
Si le témoin TCS/DSC et le témoin TCS OFF
restent allumés même après qu'on ait tourné le
contacteur de ON à OFF, puis de nouveau à
ON, essayer à nouveau d'effectuer la
procédure. Si ceci ne résout toujours pas le
problème, s'adresser à un concessionnaire
agréé Mazda.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-69

qTémoin principal de régulateur
de vitesse de croisière (ambre)/
Témoin de réglage de régulateur
de vitesse de croisière (vert)
Ce témoin a deux couleurs.
Témoin principal de régulateur de
vitesse de croisière (ambre)
Ce témoin s'allume ambre lorsque
l'interrupteur ON est pressé et le système
de régulateur de vitesse de croisière est
activé.
Témoin de réglage du régulateur de
vitesse de croisière (vert)
Ce témoin s'allume vert lorsqu'une vitesse
de croisière est réglée.
qTémoin BSM OFFí
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qTémoin de feux allumés
Ce témoin s'allume lorsque les feux
extérieurs et l'éclairage du tableau de bord
sont allumés.
qTémoins de clignotants et de feux
de détresse
Lorsque les clignotants sont utilisés, le
témoin gauche ou droit de clignotant
clignote pour indiquer quel clignotant
fonctionne (page 5-79).
5-70
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores

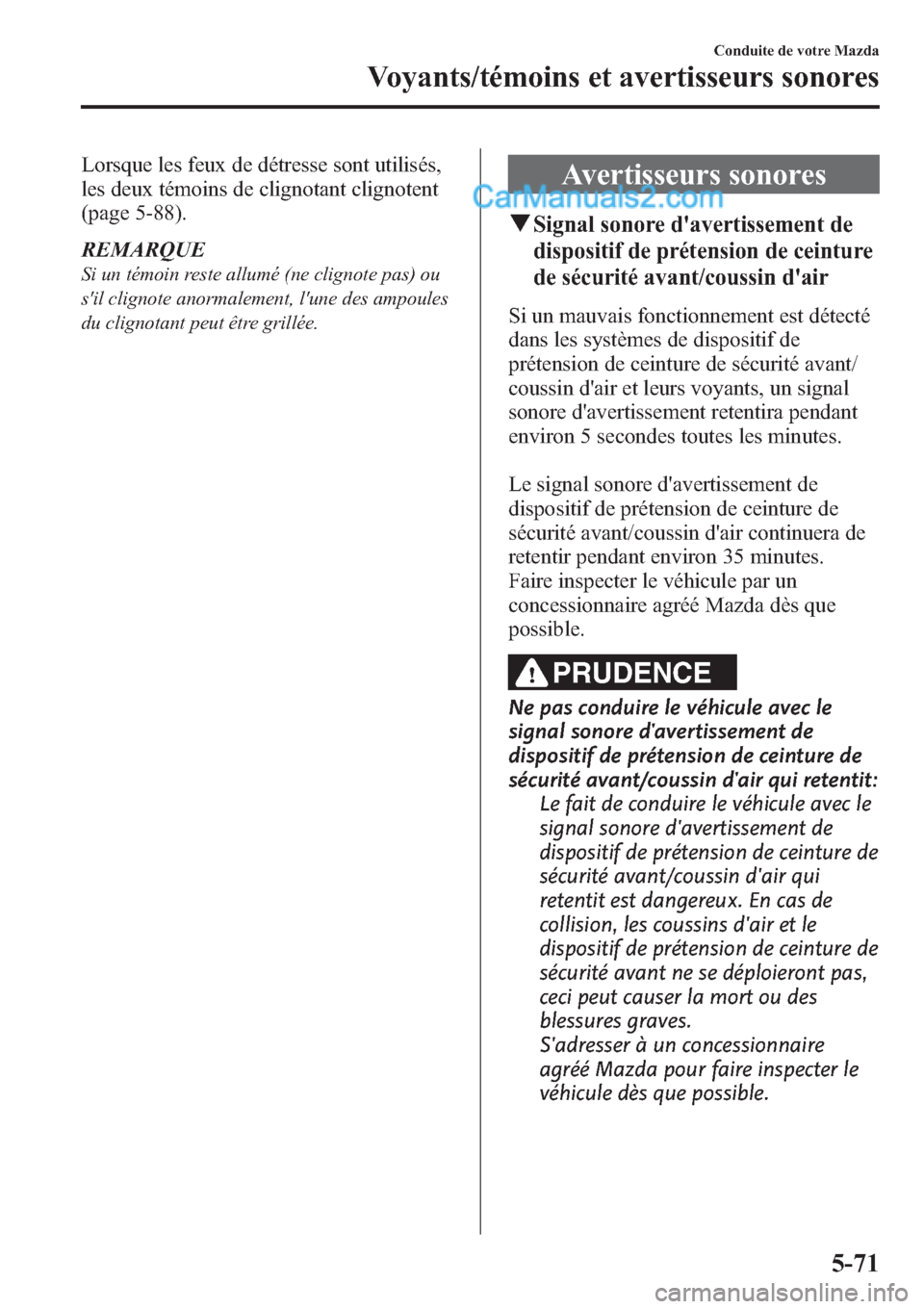

Lorsque les feux de détresse sont utilisés,
les deux témoins de clignotant clignotent
(page 5-88).
REMARQUE
Si un témoin reste allumé (ne clignote pas) ou
s'il clignote anormalement, l'une des ampoules
du clignotant peut être grillée.
Avertisseurs sonores
qSignal sonore d'avertissement de
dispositif de prétension de ceinture
de sécurité avant/coussin d'air
Si un mauvais fonctionnement est détecté
dans les systèmes de dispositif de
prétension de ceinture de sécurité avant/
coussin d'air et leurs voyants, un signal
sonore d'avertissement retentira pendant
environ 5 secondes toutes les minutes.
Le signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air continuera de
retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui retentit:
Le fait de conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air qui
retentit est dangereux. En cas de
collision, les coussins d'air et le
dispositif de prétension de ceinture de
sécurité avant ne se déploieront pas,
ceci peut causer la mort ou des
blessures graves.
S'adresser à un concessionnaire
agréé Mazda pour faire inspecter le
véhicule dès que possible.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-71
