MAZDA MODEL MPV 2008 取扱説明書 (in Japanese)

Black plate (91,1)

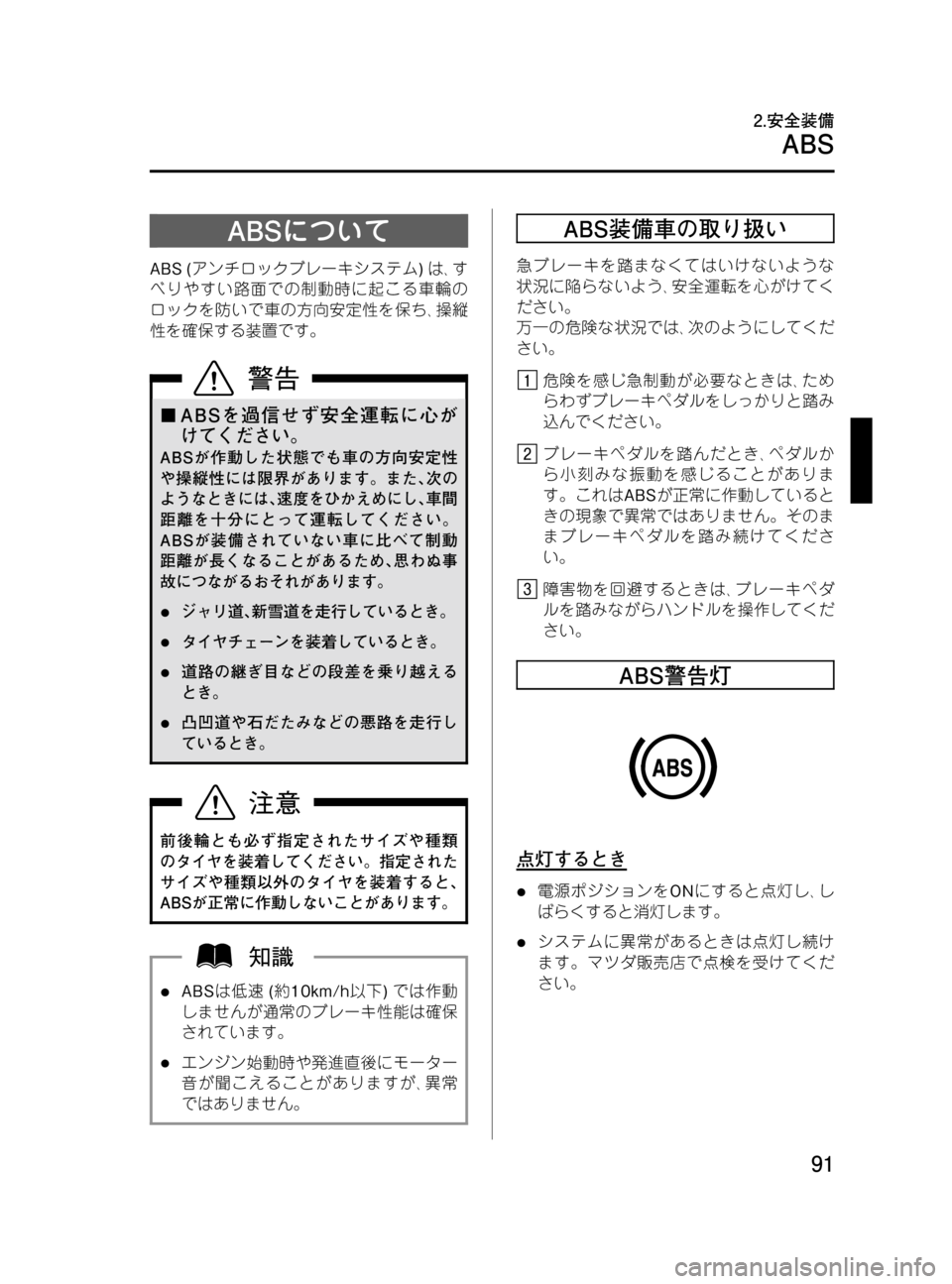

ABSについて
ABS (アンチロックブレーキシステム)は､す
べりやすい路面での制動時に起こる車輪の
ロックを防いで車の方向安定性を保ち､操縦
性を確保する装置です。
¢ABSを過信せず安全運転に心が
けてください。
ABSが作動した状態でも車の方向安定性
や操縦性には限界があります。また､次の
ようなときには､速度をひかえめにし､車間
距離を十分にとって運転してください。
ABSが装備されていない車に比べて制動
距離が長くなることがあるため､思わぬ事
故につながるおそれがあります。
lジャリ道､新雪道を走行しているとき。
lタイヤチェーンを装着しているとき。
l道路の継ぎ目などの段差を乗り越える
とき。
l凸凹道や石だたみなどの悪路を走行し
ているとき。
前後輪とも必ず指定されたサイズや種類
のタイヤを装着してください。指定された
サイズや種類以外のタイヤを装着すると､
ABSが正常に作動しないことがあります。
lABSは低速(約10km/h以下)では作動
しませんが通常のブレーキ性能は確保
されています。
lエンジン始動時や発進直後にモーター
音が聞こえることがありますが､異常
ではありません。
ABS装備車の取り扱い
急ブレーキを踏まなくてはいけないような
状況に陥らないよう､安全運転を心がけてく
ださい。
万一の危険な状況では､次のようにしてくだ
さい。
危険を感じ急制動が必要なときは､ため
らわずブレーキペダルをしっかりと踏み
込んでください。
ブレーキペダルを踏んだとき､ペダルか
ら小刻みな振動を感じることがありま
す。これはABSが正常に作動していると
きの現象で異常ではありません。そのま
まブレーキペダルを踏み続けてくださ
い。
障害物を回避するときは､ブレーキペダ
ルを踏みながらハンドルを操作してくだ
さい。
ABS警告灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
lシステムに異常があるときは点灯し続け
ます。マツダ販売店で点検を受けてくだ
さい。
91
MPV_Ｌチ_初版91ページ
2014年7月31日10:39 AM
Form No.Ｌチ
ABS
2.安全装備

Black plate (92,1)

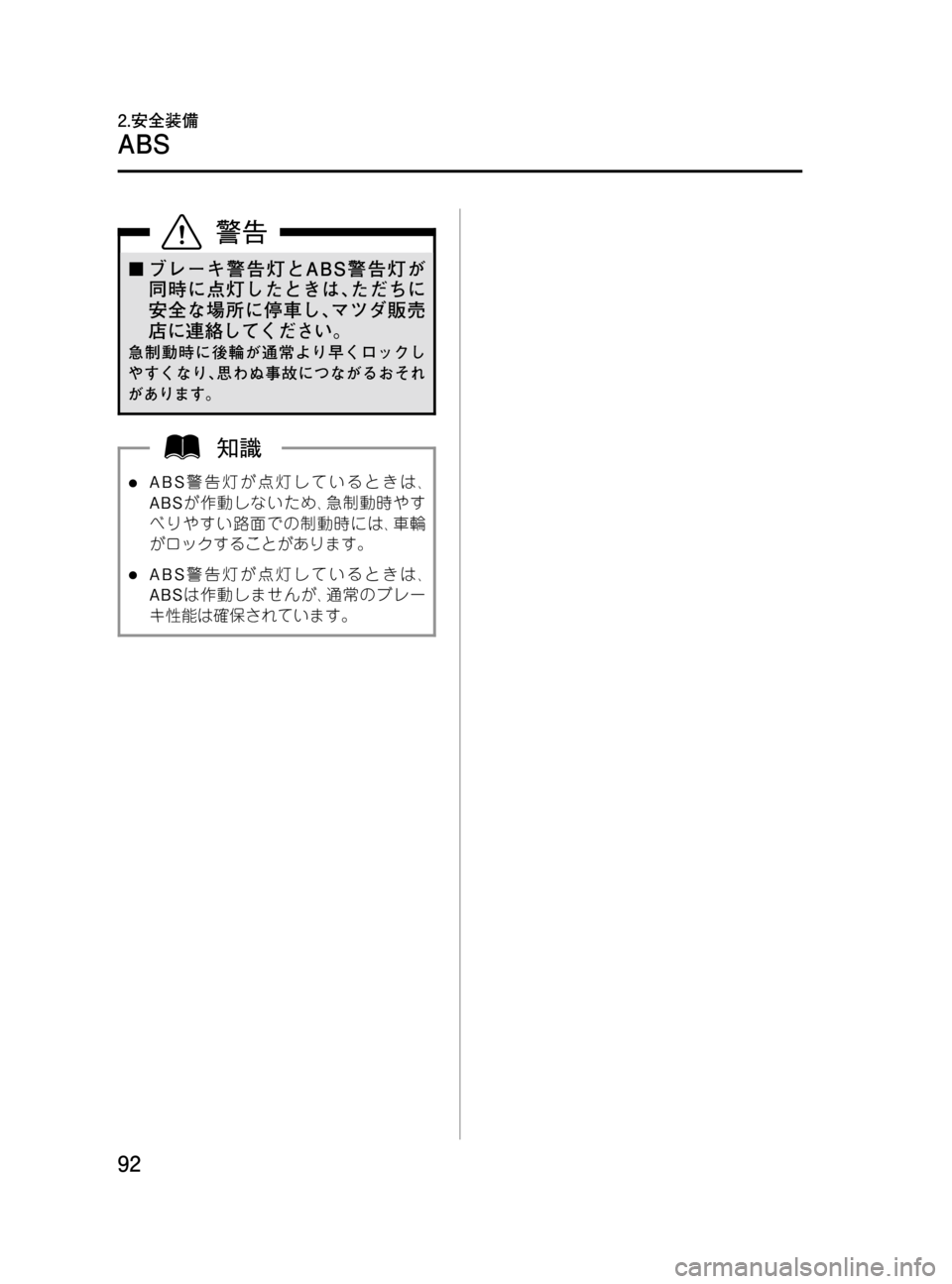

¢ブレーキ警告灯とABS警告灯が
同時に点灯したときは､ただちに
安全な場所に停車し､マツダ販売
店に連絡してください。
急制動時に後輪が通常より早くロックし
やすくなり､思わぬ事故につながるおそれ
があります。
lABS警告灯が点灯しているときは､
ABSが作動しないため､急制動時やす
べりやすい路面での制動時には､車輪
がロックすることがあります。
lABS警告灯が点灯しているときは､
ABSは作動しませんが､通常のブレー
キ性能は確保されています。
92
MPV_Ｌチ_初版92ページ
2014年7月31日10:39 AM
Form No.Ｌチ
ABS
2.安全装備

Black plate (93,1)

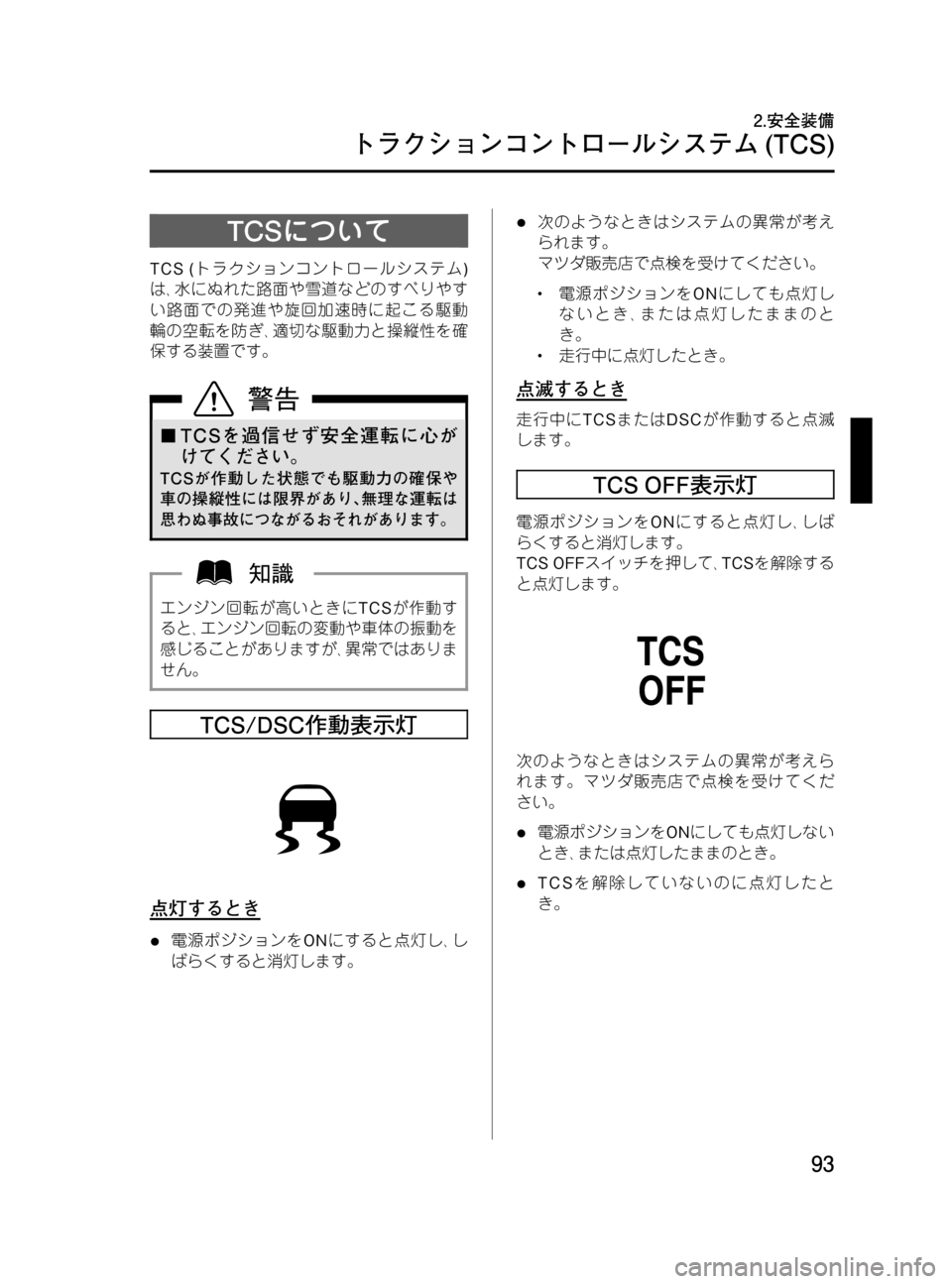

TCSについて
TCS (トラクションコントロールシステム)
は､水にぬれた路面や雪道などのすべりやす
い路面での発進や旋回加速時に起こる駆動
輪の空転を防ぎ､適切な駆動力と操縦性を確
保する装置です。
¢TCSを過信せず安全運転に心が
けてください。
TCSが作動した状態でも駆動力の確保や
車の操縦性には限界があり､無理な運転は
思わぬ事故につながるおそれがあります。
エンジン回転が高いときにTCSが作動す
ると､エンジン回転の変動や車体の振動を
感じることがありますが､異常ではありま
せん。
TCS/DSC作動表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
l次のようなときはシステムの異常が考え
られます。
マツダ販売店で点検を受けてください。
l電源ポジションをONにしても点灯し
ないとき､または点灯したままのと
き。
l走行中に点灯したとき。
点滅するとき
走行中にTCSまたはDSCが作動すると点滅
します。
TCS OFF表示灯
電源ポジションをONにすると点灯し､しば
らくすると消灯します。
TCS OFFスイッチを押して､TCSを解除する
と点灯します。
次のようなときはシステムの異常が考えら
れます。マツダ販売店で点検を受けてくだ
さい。
l電源ポジションをONにしても点灯しない
とき､または点灯したままのとき。
lTCSを解除していないのに点灯したと
き。
93
MPV_Ｌチ_初版93ページ
2014年7月31日10:39 AM
Form No.Ｌチ
トラクションコントロールシステム(TCS)
2.安全装備

Black plate (94,1)

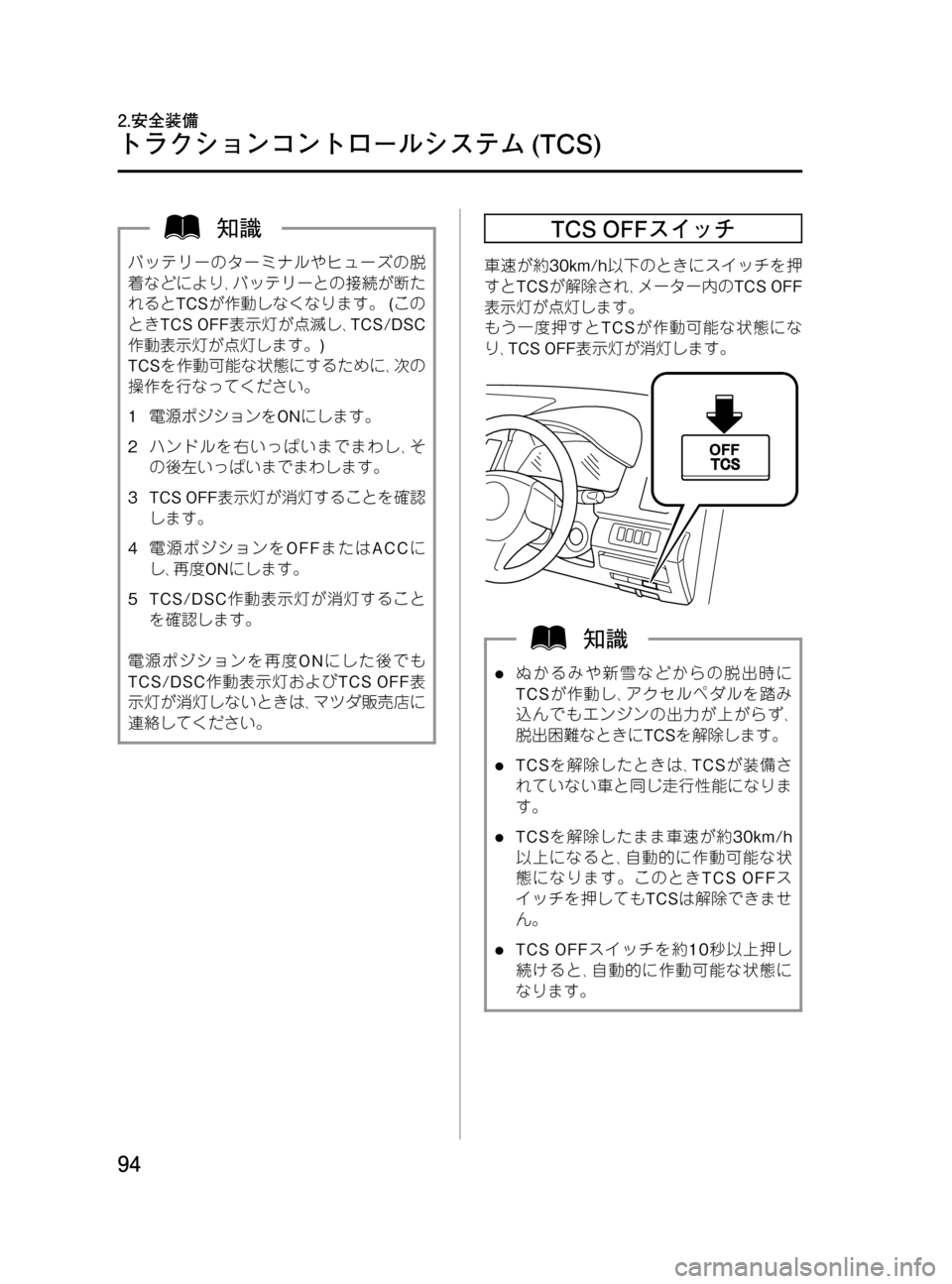

バッテリーのターミナルやヒューズの脱
着などにより､バッテリーとの接続が断た
れるとTCSが作動しなくなります。(この
ときTCS OFF表示灯が点滅し､TCS/DSC
作動表示灯が点灯します。)
TCSを作動可能な状態にするために､次の
操作を行なってください。
1電源ポジションをONにします。
2ハンドルを右いっぱいまでまわし､そ
の後左いっぱいまでまわします。
3 TCS OFF表示灯が消灯することを確認
します。
4電源ポジションをOFFまたはACCに
し､再度ONにします。
5TCS/DSC作動
表示灯が消灯すること
を確認します。
電源ポジションを再度ONにした後でも
TCS/DSC作動表示灯およびTCS OFF表
示灯が消灯しないときは､マツダ販売店に
連絡してください。
TCS OFFスイッチ
車速が約30km/h以下のときにスイッチを押
すとTCSが解除され､メーター内のTCS OFF
表示灯が点灯します。
もう一度押すとTCSが作動可能な状態にな
り､TCS OFF表示灯が消灯します。
lぬかるみや新雪などからの脱出時に
TCSが作動し､アクセルペダルを踏み
込んでもエンジンの出力が上がらず､
脱出困難なときにTCSを解除します。
lTCSを解除したときは､TCSが装備さ
れていない車と同じ走行性能になりま
す。
lTCSを解除したまま車速が約30km/h
以上になると､自動的に作動可能な状
態になります。このときTCS OFFス
イッチを押してもTCSは解除できませ
ん。
lTCS OFFスイッチを約10秒以上押し
続けると､自動的に作動可能な状態に
なります。
94
MPV_Ｌチ_初版94ページ
2014年7月31日10:39 AM
Form No.Ｌチ
トラクションコントロールシステム(TCS)
2.安全装備

Black plate (95,1)

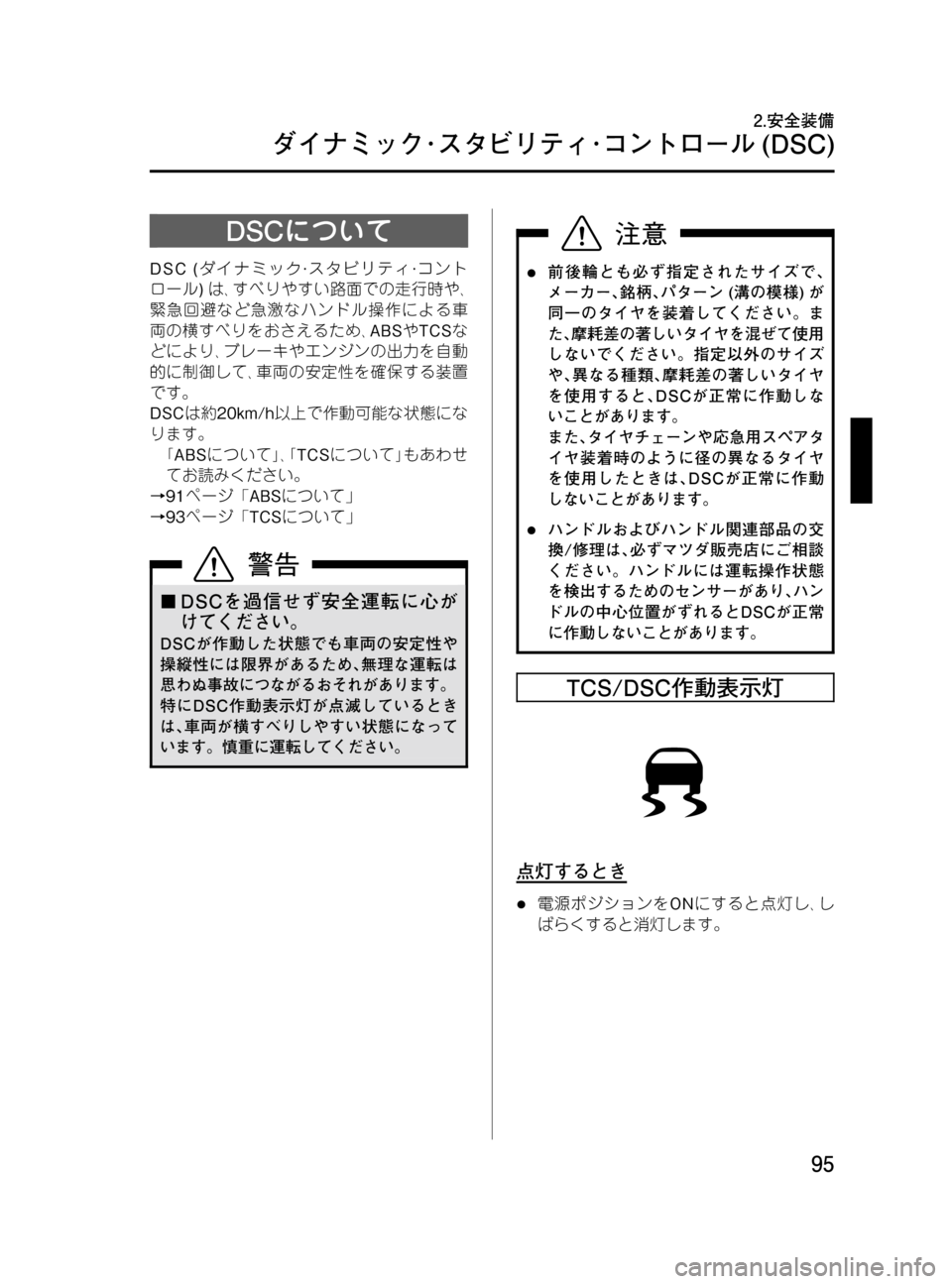

DSCについて
DSC (ダイナミック·スタビリティ·コント
ロール)は､すべりやすい路面での走行時や､
緊急回避など急激なハンドル操作による車
両の横すべりをおさえるため､ABSやTCSな
どにより､ブレーキやエンジンの出力を自動
的に制御して､車両の安定性を確保する装置
です。
DSCは約20km/h以上で作動可能な状態にな
ります。
｢ABSについて｣､｢TCSについて｣もあわせ
てお読みください。
→91ページ「ABSについて」
→93ページ「TCS
について」
¢DSCを過信せず安全運転に心が
けてください。
DSCが作動した状態でも車両の安定性や
操縦性には限界があるため､無理な運転は
思わぬ事故につながるおそれがあります。
特にDSC作動表示灯が点滅しているとき
は､車両が横すべりしやすい状態になって
います。慎重に運転してください。
l前後輪とも必ず指定されたサイズで､
メーカー､銘柄､パターン(溝の模様)が
同一のタイヤを装着してください。ま
た､摩耗差の著しいタイヤを混ぜて使用
しないでください。指定以外のサイズ
や､異なる種類､摩耗差の著しいタイヤ
を使用すると､DSCが正常に作動しな
いことがあります。
また､タイヤチェーンや応急用スペアタ
イヤ装着時のように径の異なるタイヤ
を使用したときは､DSCが正常に作動
しないことがあります。
lハンドルおよびハンドル関連部品の交
換/修理は､必ずマツダ販売店にご相談
ください。ハンドルには運転操作状態
を検出するためのセンサーがあり､ハン
ドルの中心位置がずれるとDSCが正常
に作動しないことがあります。
TCS/DSC作動表示灯
点灯するとき
l電源ポジションをONにすると点灯し､し
ばらくすると消灯します。
95
MPV_Ｌチ_初版95ページ
2014年7月31日10:39 AM
Form No.Ｌチ
ダイナミック･スタビリティ･コントロール(DSC)
2.安全装備

Black plate (96,1)

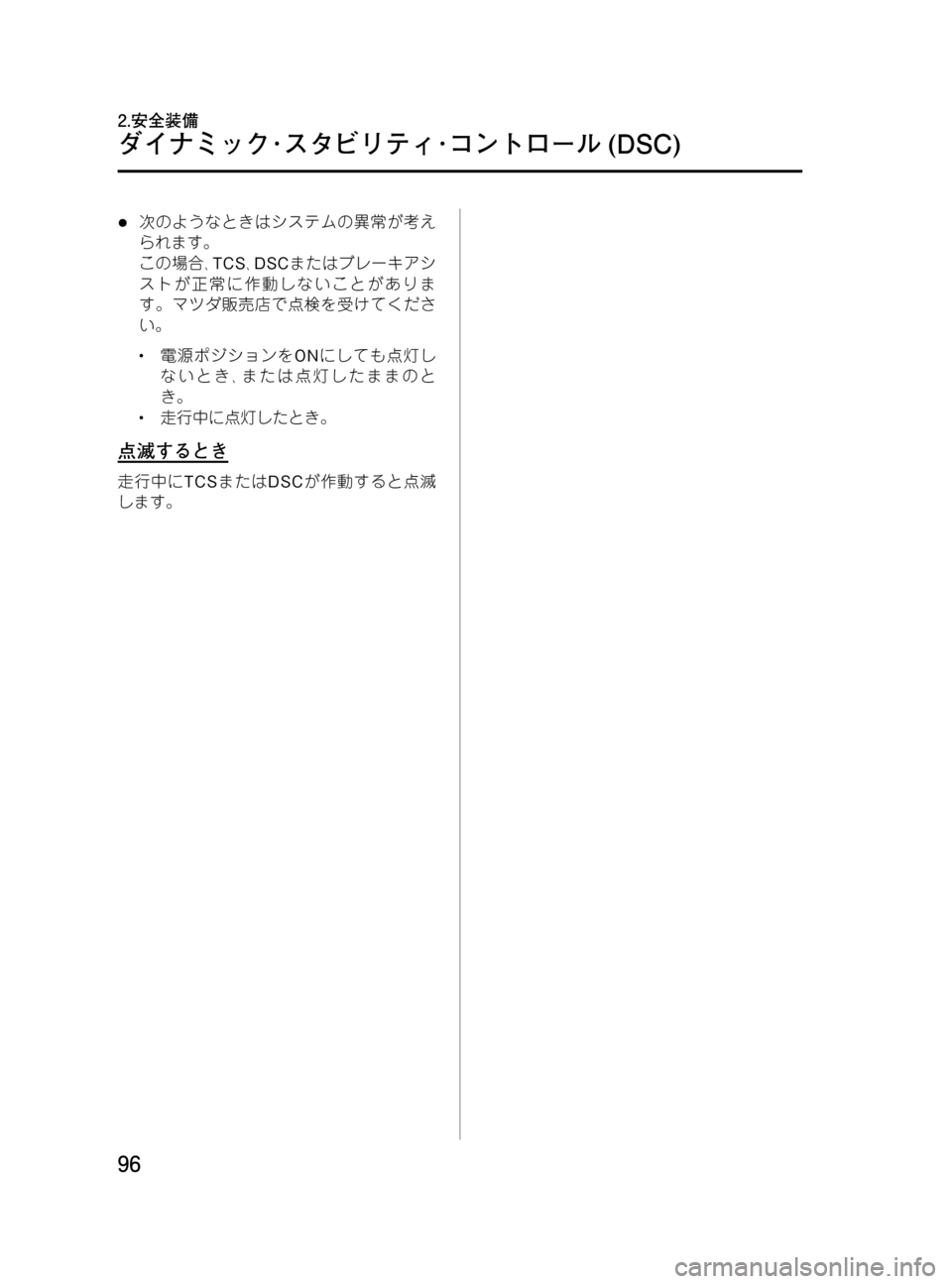

l次のようなときはシステムの異常が考え
られます。
この場合､TCS､DSCまたはブレーキアシ
ストが正常に作動しないことがありま
す。マツダ販売店で点検を受けてくださ
い。
l電源ポジションをONにしても点灯し
ないとき､または点灯したままのと
き。
l走行中に点灯したとき。
点滅するとき
走行中にTCSまたはDSCが作動すると点滅
します。
96
MPV_Ｌチ_初版96ページ
2014年7月31日10:39 AM
Form No.Ｌチ
ダイナミック･スタビリティ･コントロール(DSC)
2.安全装備

Black plate (97,1)
操作と取り扱い
アドバンストキー98
アドバンストキーについて.................. 98
アドバンストキーレスの機能を使っ
ての操作........................................... 104
アドバンストキーレスの機能を使わ
ない操作........................................... 110
アドバンストキー一時停止機能....... 113
警報...................................................... 113
設定変更(カスタマイズ機能) ........... 115
こんなときは....................................... 116
各部の開閉117
キー....................................................... 117
キーレスエントリーシステム
(リトラクタブルタイプキー装備
車) ..................................................... 118
フロントドア....................................... 122
スライドドア....................................... 124
パワードアロック............................... 131
リヤゲート........................................... 133
パワーウインドー............................... 141
燃料補給口.......................................... 145
ボンネット........................................... 147
盗難防止システム150
イモビライザーシステム
(アドバンストキー装備車) ............. 150
イモビライザーシステム
(アドバンストキー非装備車) ......... 152
各部の調節155
ハンドル............................................... 155
ドアミラー........................................... 155
ルームミラー....................................... 157
メーター､警告灯､表示灯の
見方158
メーター............................................... 158
警告灯､表示灯.................................... 162
警報音.................................................. 174
スイッチの使いかた176
ランプスイッチ................................... 176
方向指示器.......................................... 180
フォグランプスイッチ........................ 181
ワイパー/ウォッシャースイッチ...... 181
リヤウインドーデフォッガー
(曇り取り)スイッチ....................... 185
ホーン................................................... 186
非常点滅灯スイッチ........................... 187
運転装置の使いかた188
電源ポジション
(エンジンスイッチ) ......................... 188
エンジンの始動................................... 189
エンジンの停止................................... 190
ブレーキ............................................... 190
オートマチックトランス
ミッション....................................... 192
オートマチック車を運転するとき.... 198
4WD ..................................................... 201
カメラ................................................... 203
97
MPV_Ｌチ_初版97ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (98,1)
アドバンストキーについて★
アドバンストキーを携帯することで､アドバンストキーレス機能(アドバンストキーレスエント
リー&スタートシステム)により次の操作をすることができます。
→104ページ「アドバンストキーレスの機能を使っての操作」
lキーを取り出すことなくドア､リヤゲートの施錠/解錠をする。
lキーを取り出すことなく､リヤゲートを開ける。
lキーを取り出すことなくエンジンを始動する。
アドバンストキーは､アドバンストキーレス機能以外の操作も行うことができます。スイッチま
たは補助キーを使用することで､次の操作をすることができます。
→110ページ「アドバンストキーレスの機能を使わない操作」
lリモートコントロール機能(ロックスイッチ､アンロックスイッチ､スライドドア開閉スイッ
チ､リヤゲート開閉スイッチ☆)でドア､リヤゲートの施錠/解錠､電動スライドドア､パワーリ
ヤゲート☆の開閉をする。
l補助キーでドアの施錠/解錠またはエンジンの始動をする。
アドバンストキーは必ず運転者が携帯してください。
アドバンストキーは2個あります。
Aタイプ
作動表示灯
ロックスイッチ右側スライドドア開閉スイッチ
補助キー
左側スライドドア開閉スイッチ
キーナンバープレート アンロックスイッチリヤゲート開閉スイッチ
98☆印はグレードや仕様変更などにより装備の有無が異なります。
MPV_Ｌチ_初版98ページ
2014年7月31日10:39 AM
Form No.Ｌチ
アドバンストキー
3.操作と取り扱い

Black plate (99,1)
Bタイプ
作動表示灯
ロックスイッチ
アンロックスイッチ
右側スライドドア開閉スイッチ
補助キー
左側スライドドア開閉スイッチ
キーナンバープレート
99
MPV_Ｌチ_初版99ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (100,1)
¢植込み型心臓ペースメーカーおよび植込み型除細動器の医療用機器を使用し
ている方は､車内·車外の発信機から約22cm以内に医療用機器が近づかないよ
うにしてください。
電波により､医療用機器の作動に影響をおよぼすおそれがあります。
¢植込み型心臓ペースメーカーおよび植込み型除細動器以外の医療用機器を使
用している方は､アドバンストキーの電波の影響を医師や医療用電気機器製造
業者などに確認してください。
電波が悪影響をおよぼすおそれがあります。
¢アドバンストキーレス機能を作動させないようにすることもできます。
詳しくはマツダ販売店にご相談ください。
100
MPV_Ｌチ_初版100ページ
2014年7月31日10:39 AM
Form No.Ｌチ
アドバンストキー
3.操作と取り扱い
