MAZDA MODEL MPV 2008 取扱説明書 (in Japanese)

Black plate (71,1)
シートベルトアンカー
アジャスター☆
フロントシートとセカンドシートのシート
ベルトにはシートベルトアンカーアジャス
ターがついています。
シートベルトが首にあたったり､肩からは
ずれてしまうときには､ベルトの高さを調
節してください。
高くするときは､そのまま上に動かしま
す。低くするときはノブを引いたまま下
げます。
調節したあとは､シートベルトアンカー
アジャスターを下方に押し､確実にロッ
クされていることを確認してください。
¢シートベルトは肩の中央に確実に
かけてください。
肩からはずれていると､万一の場合､シート
ベルトの効果が十分に発揮できないため､
重大な傷害につながるおそれがあります。
71☆印はグレードや仕様変更などにより装備の有無が異なります。
MPV_Ｌチ_初版71ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (72,1)
お子さま専用シートについて
シートベルトを正しく着用できない小さなお子さまを乗せるときは､お子さま専用シートをお使
いください。
車両に固定するお子さま専用シートには､シートベルト固定タイプ､またはISOFIX対応タイプの2
種類があります。
シートベルト固定タイプのベビーシート､チャイルドシートは､リヤシートのシートベルトを使
用してシートに固定します。
またISOFIX対応タイプのチャイルドシートは､セカンドシート左右席に装備されているロアアン
カレッジとトップテザーアンカレッジで固定します。
お子さま専用シートによっては､取り付けができない､または取り付けが困難な場合がありま
す。必ずお子さま専用シートに付属の取扱説明書をよくお読みのうえ､確実に取り付け､使用方
法を守ってください。
¢お子さまの首や顔などにシートベルトがあたったり､腰骨に正しく着用できな
い場合は､お子さまの年齢や体の大きさに合ったお子さま専用シートをお使い
ください。
お子さま専用シートを使用しないと､急ブレーキ時や衝突時にお子さまが投げ出されたり押し
つぶされ､重大な傷害につながるおそれがあります。
¢お子さま専用シートを取り付けるときは､商品に付属している取扱説明書に
従って､正しく取り付けてください。
正しく取り付けられていないと､急ブレーキ時や衝突時に､重大な傷害につながるおそれがあり
ます。
¢助手席には絶対にベビーシートやチャイルドシートを後ろ向きに取り付けない
でください。
エアバッグの作動可能な助手席には、後向き幼児拘束装置を絶対に使用しないでください。幼
児が死亡したり、重傷を負う可能性があります。やむをえず助手席にチャイルドシートを取り
付けるときは､必ず前向きに取り付け､シートを最後部まで移動させてください。
助手席エアバッグ装備車には図のような警告ラベルが貼付されています。この警告ラベルは､
助手席に後ろ向きチャイルドシートを取り付けてはいけないということを示
しています。
72
MPV_Ｌチ_初版72ページ
2014年7月31日10:39 AM
Form No.Ｌチ
お子さまの安全
2.安全装備

Black plate (73,1)
ISOはInternational Organization for Standardization (国際標準化機構)の略です。
お子さま専用シートの種類
UNECE 44法規に適合するお子さま専用
シートは､お子さまの体重によって次の5種
類に分類されます。
lUNECEはUnited Nations Economic
Commission for Europe (国連欧州経済
委員会)の略です。
lUNECE 44法規は､お子さま専用シー
トに関する国連法規です。
グループ体重
0 10kgまで
0
13kgまで
I9～18kg
II 15～25kg
III 22～36kg
本書では､シートベルト固定タイプの一般的
なお子さま専用シート3種類について説明し
ます。
次のイラストは取り付け例です。取り付け
るときは､商品に付属している取扱説明書に
従ってください。ベビーシート
UNECE 44法規のグループ0､0
に相当
チャイルドシート
UNECE 44法規のグループIに相当
73
MPV_Ｌチ_初版73ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (74,1)

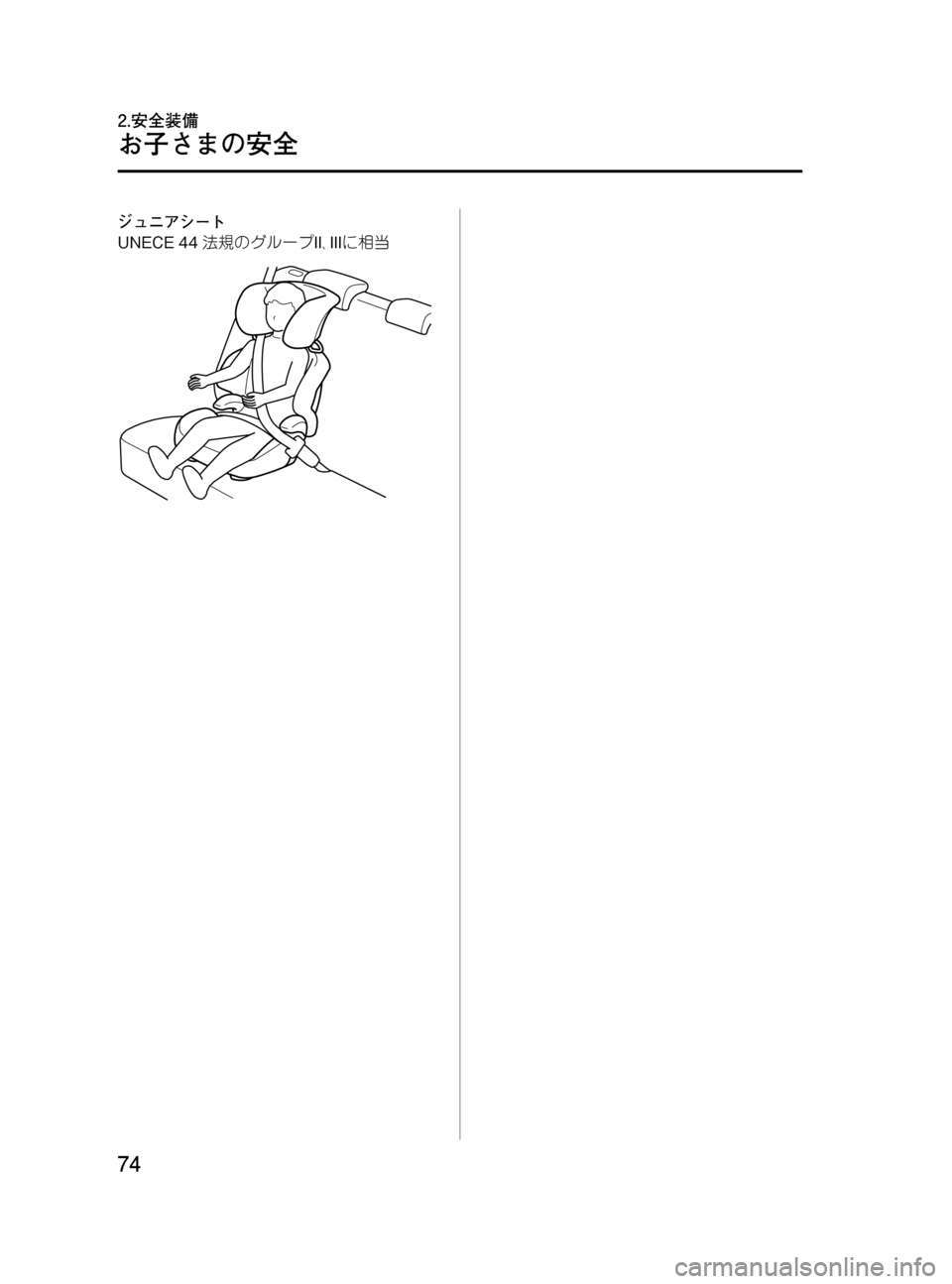

ジュニアシート
UNECE 44法規のグループII､IIIに相当
74
MPV_Ｌチ_初版74ページ
2014年7月31日10:39 AM
Form No.Ｌチ
お子さまの安全
2.安全装備

Black plate (75,1)
シート位置別お子さま専用シート選択の目安
お子さま専用シートは次の表を目安に選択してください。
詳しくはお子さま専用シート製造業者または販売業者にご相談ください。
¢お子さま専用シートを取り付けるときは､必ず選択の目安表を確認してくださ
い。
誤った取り付けをすると正しく固定されず､急ブレーキや衝突時に､重大な傷害につながるおそ
れがあります。
75
MPV_Ｌチ_初版75ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (76,1)
シート位置別お子さま専用シート選択の目安(ISOFIX対応タイプ)
質量グループ サイズ等級器具車両ISOFIX位置
セカンドシート
キャリコットF ISO/L1 X
G ISO/L2 X
(1) X
0
(10kgまで)E ISO/R1 IL
(1) X
0
(13kgまで)E ISO/R1 IL
D ISO/R2 IL
C ISO/R3 IL
(1) X
I
(9～18kgまで)D ISO/R2 IL
C ISO/R3 IL
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 IUF
(1) X
76
MPV_Ｌチ_初版76ページ
2014年7月31日10:39 AM
Form No.Ｌチ
お子さまの安全
2.安全装備

Black plate (77,1)
質量グループ サイズ等級器具車両ISOFIX位置
セカンドシート
II
(15～25kgまで)(1) X
III
(22～36kgまで)(1) X
上表の記号について:
(1)サイズ等級識別表示(A～G)のないお子さま専用シートについては､お子さま専用シート製造業者ま
たは販売業者にご相談ください。
IUF＝この質量グループでの使用を認可された「汎用」カテゴリー前向きISOFIXチャイルドシートに
適しています。
IL＝「特定車両」､「限定」または「準汎用」カテゴリーのお子さま専用シートに適しています。対応
するお子さま専用シートについてはマツダ販売
店にご相談下さい。
X＝お子さま専用シートを取り付けることはできません。
シート位置別お子さま専用シート選択の目安(シートベルト固定タイプ)
質量グループ着座位置(または他の場所)
助手席セカンドシート サードシート
右席左席右席左席中央席
0 (10kgまで)UFUULUU
0
(13kgまで)UF UULUU
I(9～18kgまで) U U U XXX
II (15～25kgまで)U UULUU
III (22～36kgまで)U UULUU
上表の記号について:
U＝この質量グループでの使用を認可された「汎用」カテゴリーのお子さま専用シートに適していま
す。
UF＝この質量グループでの使用を認可された前向き「汎用」カテゴリーのお子さま専用シートに適し
ています。
L＝この質量グループに対応しているお子さま専用シートについてはマツダ販売店にご相談ください。
X＝お子さま専用シートを取り付けることはできません。
77
MPV_Ｌチ_初版77ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (78,1)
チャイルドシートを固定
するとき
ISOFIX対応チャイルドシート
固定ロアアンカレッジ&トッ
プテザーアンカレッジ
セカンドシートの左右席には､チャイルド
シートを固定するためのロアアンカレッジ
とトップテザーアンカレッジが装備されて
います。
この固定ロアアンカレッジには､道路運送車
両の保安基準に適合したチャイルドシート
(チャイルドシート固定ロアアンカレッジ)の
みを取り付けることができます。詳しくは､
マツダ販売店にご相談ください。
¢チャイルドシートを取り付けると
きは､固定ロアアンカレッジ周辺
に異物がないこと､シートベルト
などをはさみこんでいないことな
どを確認してください。
異物やシートベルトなどをはさみこむと
チャイルドシートが固定されず､急ブレー
キ時や衝突時に､重大な傷害につながるお
それがあります。
lチャイルドシートを取り付けるときお
よび取りはずすときは､商品に付属し
ている取扱説明書に従ってください。
lチャイルドシート固定ロアアンカレッ
ジ対応の純正チャイルドシートはチャ
イルドシート固定ロアアンカレッジで
固定し､この車のシートベルトでは固
定しないでください。
固定するとき
セカンドシートをいちばん後ろの位置に
し､確実に固定されていることを確認し
てください。
→47ページ「前後調節(スライディン
グ)」
座面角度調節装備車は座面をもとの位置
にもどします。
→49ページ「座面角度調節(オットマン
装備車)」
シートクッションと背もたれのすき間を
少し広げて､固定ロアアンカレッジの位
置を確認します。
Õo`““
f_6+
ヘッドレストを引き上げます。
チャイルドシートのコネクターを固定ロ
アアンカレッジに取り付けます。
78
MPV_Ｌチ_初版78ページ
2014年7月31日10:39 AM
Form No.Ｌチ
お子さまの安全
2.安全装備

Black plate (79,1)

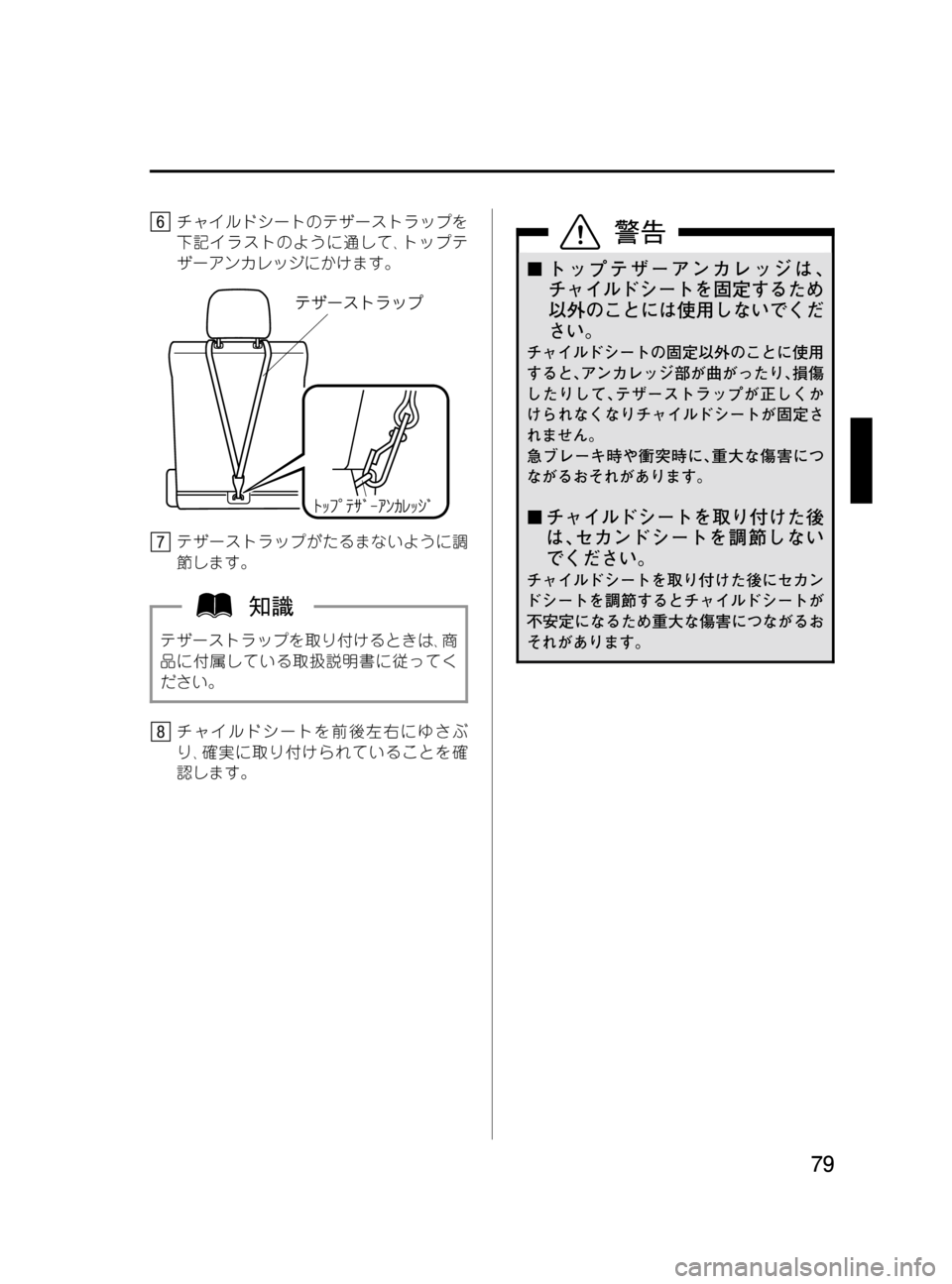

チャイルドシートのテザーストラップを
下記イラストのように通して､トップテ
ザーアンカレッジにかけます。
テザーストラップがたるまないように調
節します。
テザーストラップを取り付けるときは､商
品に付属している取扱説明書に従ってく
ださい。
チャイルドシートを前後左右にゆさぶ
り､確実に取り付けられていることを確
認します。
¢トップテザーアンカレッジは､
チャイルドシートを固定するため
以外のことには使用しないでくだ
さい。
チャイルドシートの固定以外のことに使用
すると､アンカレッジ部が曲がったり､損傷
したりして､テザーストラップが正しくか
けられなくなりチャイルドシートが固定さ
れません。
急ブレーキ時や衝突時に､重大な傷害につ
ながるおそれがあります。
¢チャイルドシートを取り付けた後
は､セカンドシートを調節しない
でください。
チャイルドシートを取り付けた後にセカン
ドシートを調節するとチャイルドシートが
不安定になるため重大な傷害につながるお
それがあります。
79
MPV_Ｌチ_初版79ページ
2014年7月31日10:39 AM
Form No.Ｌチ

Black plate (80,1)
SRSエアバッグシステムについて
SRSとはSupplemental Restraint System (サプルメンタルレストレイントシステム)の略で､補助
乗員保護装置の意味です。
エアバッグは､電源ポジションがONのとき車両前方または側方から強い衝撃を受けると瞬間的
に膨らみ､運転者および同乗者の頭部や胸部などへの衝撃をやわらげます。
SRSエアバッグシステムはシートベルトの働きに加えて乗員を保護する装置であり､シートベル
トに代わるものではありません。シートベルトは必ず着用してください。
お車に乗る前に
¢運転者はもちろん､同乗者も必ずシートベルトを着用してください。
SRSエアバッグシステムはシートベルトと併用することで効果を発揮します。シートベルトを
着用していないと､重大な傷害につながるおそれがあります。
シートに座ったときは
¢ハンドル中央部に手を置いたり､顔や身体を近づけたりしないでください。
エアバッグが作動したときに､強い衝撃を受け重大な傷害につながるおそれがあります。
¢シートの前端に座ったり､インストルメントパネルにもたれかかったり､手や顔
を近づけないでください。
エアバッグが作動したときに強い衝撃を受け重大な傷害につながるおそれがあります。
80
MPV_Ｌチ_初版80ページ
2014年7月31日10:39 AM
Form No.Ｌチ
SRSエアバッグシステム
2.安全装備
