MAZDA MODEL MX-5 2007 Manuel du propriétaire (in French)

Black plate (121,1)
4. Appuyer sur la touche dedéverrouillage et débloquer
complètement la gâche supérieure.
Touche de
déverrouillage
Gâche supérieure
5. Retirer les ceintures de sécurité des guides de ceinture de sécurité.
Guide de ceinture
6. Faire glisser le siège vers l'avant.Se référer à Réglage longitudinal du
siège à la page 2-2.
7. Replier les dossiers de siège vers l'avant.
Se référer à Réglage de l'inclinaison du
dossier à la page 2-3. 8. Tirer les leviers et déverrouiller
complètement les gâches latérales.
Gâche latérale
Levier
9. Une fois que les gâches latérales sont
complètement déverrouillées, relâcher
le levier.
10. Elever les gâches latérales tout en tirant le levier. S'assurer que les
crochets soient complètement libérés.
Gâche
latérale
Levier Crochet
Bien connaître votre Mazda
Portières et serrures
3-53
MX-5_8W84-EC-06J_Edition1 Page121
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (122,1)

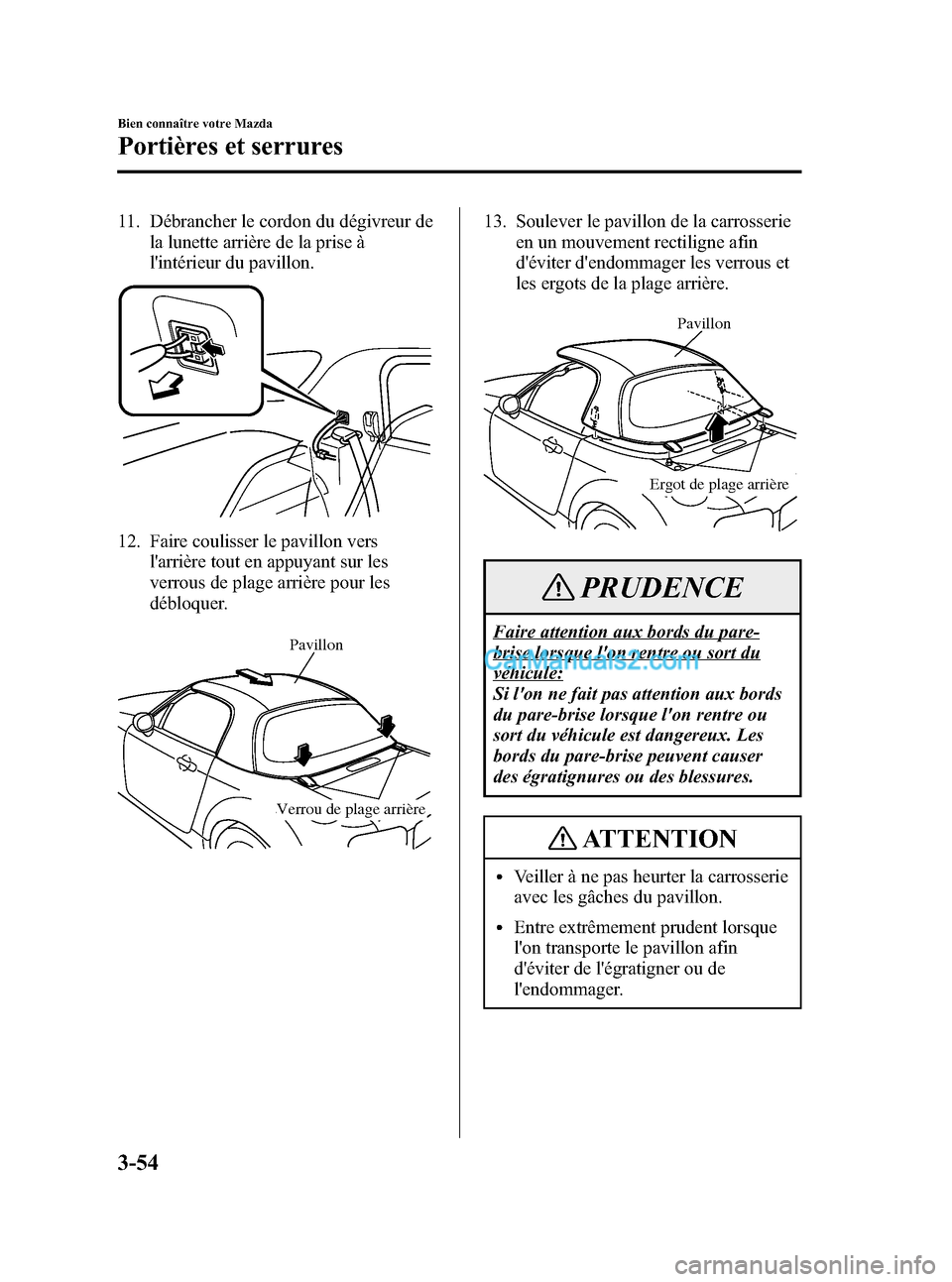

11. Débrancher le cordon du dégivreur dela lunette arrière de la prise à
l'intérieur du pavillon.
12. Faire coulisser le pavillon versl'arrière tout en appuyant sur les
verrous de plage arrière pour les
débloquer.
Pavillon
Verrou de plage arrière
13. Soulever le pavillon de la carrosserieen un mouvement rectiligne afin
d'éviter d'endommager les verrous et
les ergots de la plage arrière.
Pavillon
Ergot de plage arrière
PRUDENCE
Faire attention aux bords du pare-
brise lorsque l'on rentre ou sort du
véhicule:
Si l'on ne fait pas attention aux bords
du pare-brise lorsque l'on rentre ou
sort du véhicule est dangereux. Les
bords du pare-brise peuvent causer
des égratignures ou des blessures.
ATTENTION
lVeiller à ne pas heurter la carrosserie
avec les gâches du pavillon.
lEntre extrêmement prudent lorsque
l'on transporte le pavillon afin
d'éviter de l'égratigner ou de
l'endommager.
3-54
Bien connaître votre Mazda
Portières et serrures
MX-5_8W84-EC-06J_Edition1 Page122
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (123,1)
REMARQUE
Tenir compte des points suivants
lorsque l'on range le pavillon
détachable.
lNe pas poser le pavillon sur une
surface dure telle que l'asphalte ou le
béton. Le poser sur un matériaux
doux comme une couverture.
lVeiller à ce que les gâches
supérieures et les gâches latérales
soient verrouillées.
lNe pas incliner le pavillon contre un
mur ou le placer dans une position
instable.
lRanger le pavillon dans un endroit
propre et sec, et le couvrir avec un
matériau doux comme une vieille
couverture.
14. Remettre les guides de ceinture et les dossiers de sièges à leur position
d'origine.
15. Débrancher le coupleur (A) de dégivreur de lunette arrière du
pavillon du coupleur (B), et retirer le
coupleur (C) de dégivreur de lunette
arrière du toit convertible de son
support (D).
(A)
(B)
(C)
(D)
16. Brancher le coupleur (C) de dégivreur
de lunette arrière du toit convertible
au coupleur (B).
(C)
(B)
qInstallation du pavillon détachable
ATTENTION
Ne pas installer le pavillon avec le toit
convertible installé.
Abaisser le toit convertible avant
d'installer le pavillon, sinon cela
risquerait d'endommager le toit
convertible.
REMARQUE
lS'assurer de mettre les gâches
supérieures du toit convertible en
position verrouillée.
lS'assurer que le connecteur de
dégivreur arrière est débranché.
S'assurer aussi que le toit convertible
est complètement abaissé avant
d'installer le pavillon.
Bien connaître votre Mazda
Portières et serrures
3-55
MX-5_8W84-EC-06J_Edition1 Page123
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (124,1)
1. Stationner le véhicule sur une surfacede niveau et bien serrer le frein de
stationnement.
2. Abaisser les vitres latérales, puis couper le contact.
3. Retirer l'antenne si elle est installée. Se référer à Antenne à la page 6-10.
4. Retirer les ceintures de sécurité des guides de ceinture de sécurité.
Guide de ceinture
5. Faire glisser le siège vers l'avant.Se référer à Réglage longitudinal du
siège à la page 2-2.
6. Replier les dossiers de siège vers l'avant.
Se référer à Réglage de l'inclinaison du
dossier à la page 2-3. 7. Brancher le connecteur du dégivreur de
lunette arrière.
REMARQUE
Brancher le coupleur de dégivreur de
lunette arrière du toit convertible dans
le support de façon qu'il ne vibre pas.
3-56
Bien connaître votre Mazda
Portières et serrures
MX-5_8W84-EC-06J_Edition1 Page124
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (125,1)
8. S'assurer que la gâche supérieure et lesgâches latérales du pavillon sont
déverrouillées.
Ensemble
de gâche
supérieure Gâche latérale
9. Aligner les verrous de plage arrière
avec les ergots de la plage arrière et
poser prudemment le pavillon sur la
carrosserie.
Pavillon
Ergot de plage arrière
10. Faire coulisser le pavillon vers l'avant tout en appuyant sur les verrous de
plage arrière pour les engager, vérifier
ensuite s'ils sont correctement
engagés en soulevant légèrement
l'arrière du pavillon.
Pavillon
Verrou de plage arrière
ATTENTION
lVeiller à ne pas heurter la carrosserie
avec les gâches du pavillon.
lLes filaments du dégivreur arrière et
le câble du dégivreur arrière peuvent
être endommagés lors du retrait ou
de l'installation du pavillon. S'assurer
que les filaments du dégivreur arrière
ne sont pas pliés et que le câble du
dégivreur arrière n'est pas pincé entre
la carrosserie et le pavillon.
Bien connaître votre Mazda
Portières et serrures
3-57
MX-5_8W84-EC-06J_Edition1 Page125
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (126,1)
11. S'assurer que la passe-courroie pourla gâche supérieure soit bien engagée
dans l'ancrage avant de pousser le
levier de gâche supérieure vers le
haut.
Faire tourner le levier de gâche
supérieure avec la paume de la main
jusqu'à ce que la gâche supérieure soit
verrouillée.
Passe-courroie
Ancrage
12. Tirer les leviers et déverrouillercomplètement les gâches latérales.
Gâche latérale
Levier
13. S'assurer que les crochets soient bien
engagés.
Soulever les gâches latérales avec la
paume de la main jusqu'à ce que les
gâches soient verrouillés.
Gâche
latérale
Crochet
ATTENTION
Après l'installation, vérifier si toutes les
gâches sont correctement verrouillées.
L'utilisation du véhicule avec des
gâches non verrouillées peut
endommager le pavillon et même
causer la perte de ce dernier.
14. Remettre les guides de ceinture et les dossiers de sièges à leur position
d'origine.
3-58
Bien connaître votre Mazda
Portières et serrures
MX-5_8W84-EC-06J_Edition1 Page126
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (127,1)
15. Brancher le cordon du dégivreur de lalunette arrière à la prise à l'intérieur
du pavillon.
REMARQUE
Si le pavillon fait du bruit lorsque toutes
les gâches sont verrouillées, conduire à
basse vitesse et le faire inspecteur par
un concessionnaire agréé Mazda.
qEntretien du pavillon détachable
Se reporter à Entretien du pavillon (page
8-61) pour plus de détails concernant
l'entretien du pavillon détachable.
Bien connaître votre Mazda
Portières et serrures
3-59
MX-5_8W84-EC-06J_Edition1 Page127
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (128,1)
Toit convertible (Pavillon rétractable électrique)í
Le pavillon rétractable électrique s'ouvre/se ferme électriquement grâce aux interrupteurs à
l'intérieur du véhicule. Lors de l'ouverture/fermeture du pavillon, le pavillon, la plage et la
vitre fonctionnent conjointement. Le pavillon est rangé dans l'espace de rangement se
trouvant sous la plage.
Ensemble de gâche
supérieure
Interrupteur de fermetureInterrupteur d'ouverturePlage
Témoin
Pavillon
3-60
Bien connaître votre Mazda
íCertains modèles.
Portières et serrures
MX-5_8W84-EC-06J_Edition1 Page128
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (129,1)
qPrécautions relatives au pavillon rétractable électrique
PRUDENCE
Avant d'actionner le pavillon, s'assurer toujours qu'il n'y ait personne à proximité du
véhicule:
Si le pavillon est actionné par mégarde, ceci pourrait causer un accident et blesser
gravement une personne qui se trouverait coincée dans le mécanisme.
Toujours conduire prudemment et respecter les limites de vitesse:
Le retournement d'un véhicule avec pavillon est dangereux. Le pavillon détachable
n'est pas aussi résistant qu'un pavillon non détachable en acier. Le retournement du
véhicule peut déloger ou écraser le pavillon détachable et causer de graves blessures
voire mortelles, comme si il n'y avait pas de toit.
S'asseoir avec la ceinture de sécurité correctement bouclée lorsque le véhicule est en
mouvement:
Le fait de se tenir debout ou de s'asseoir sur la plage ou sur la console centrale dans le
véhicule en mouvement est dangereux. Lors d'une man œuvre brusque ou en cas de
collision on risque d'être gravement blessé ou même tué.
Toujours garder les mains et doigt éloignés des mécanismes de fixation lorsque l'on
man Å“uvre le pavillon:
Il est dangereux de placer les mains ou des doigts près des mécanismes de fixation.
Les mains ou doigts peuvent se faire pincer par le mécanisme et subir de graves
blessures.
Bien connaître votre Mazda
Portières et serrures
3-61
MX-5_8W84-EC-06J_Edition1 Page129
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J

Black plate (130,1)
ATTENTION
lNe pas conduire avec le pavillon partiellement ouvert: cela peut l'endommager ou
même provoquer un accident.
lLes enfants ne doivent pas être autorisés à jouer avec l'interrupteur d'ouverture/
fermeture.
lNe pas placer d'objets ou de bagages autour de la plage, de la vitre arrière ou de la
zone de rangement du pavillon.
Même de petits objets risquent de gêner le fonctionnement et de causer des dégâts.
lRetirer les feuilles accumulées sur et autour du pavillon. Sinon, elles risquent de
boucher les tuyaux d'écoulement d'eau.
lAvant d'ouvrir le pavillon, s'assurer que l'interrupteur de désembuage de lunette
arrière (dégivreur) soit bien sur la position d'arrêt. Sinon, la chaleur produite par le
désembueur risquerait d'endommager le pavillon et le matériau interne.
lLors de l'ouverture/fermeture du pavillon, s'assurer qu'il n'y ait aucune obstruction au-
dessus du pavillon (à environ 1,5 m du sol) afin de ne pas endommager le pavillon ou
l'objet qui fait obstruction.
lLors de l'ouverture/fermeture du pavillon, ne pas appliquer de charge sur le pavillon
ou sur la plage. Le mécanisme d'ouverture/fermeture du pavillon risquerait d'être
endommagé.
lOuvrir/fermer le pavillon en prenant soin d'arrêter le véhicule sur un terrain plat à un
endroit sûr où le véhicule ne gêne pas la circulation. Si l'on ouvre/ferme le pavillon alors
que le véhicule est sur une pente ou sur une bosse, le mécanisme d'ouverture/fermeture
du pavillon risquera d'être endommagé.
lAvant d'ouvrir ou de fermer le pavillon, garer le véhicule dans un endroit sûr, à plat et
qui ne gêne pas la circulation.
lLorsque le pavillon est ouvert, s'assurer que les objets dans le véhicule ne sont pas
emportés par le vent.
lFixer tous les objets placés dans le véhicule afin d'éviter qu'ils ne soient emportés par le
vent avant de démarrer avec le pavillon abaissé.
lPour protéger le véhicule contre le vol et le vandalisme et pour éviter que l'habitacle ne
soit mouillé, toujours fermer le pavillon et verrouiller toutes les portières lorsque le
véhicule est laissé sans surveillance.
lNe pas passer le véhicule dans un lave-auto automatique; sinon cela risque
d'endommager le pavillon.
lNe pas ouvrir ou fermer le pavillon lorsque la température est en dessous de 5°C (41 °F)
parce que cela endommage le pavillon.
3-62
Bien connaître votre Mazda
Portières et serrures
MX-5_8W84-EC-06J_Edition1 Page130
Wednesday, October 18 2006 11:0 AM
Form No.8W84-EC-06J
