MAZDA MODEL MX-5 2007 Manuel du propriétaire (in French)

Black plate (201,1)
Si le témoin reste allumé lorsque le
système de commande de traction/système
de commande dynamique de stabilité n'est
pas mis hors fonction, faire vérifier le
véhicule par un concessionnaire agréé
Mazda. Cela peut indiquer une anomalie
du système de commande dynamique de
stabilité.
REMARQUE
Si la batterie est déconnectée ou qu'un
fusible est remplacé, le système de
commande dynamique n'est pas
disponible. Dans un tel cas, le témoin
DSC OFF clignote et le témoin TCS/
DSC s'allume.
Pour réactiver le système de commande
dynamique, procéder comme suit avec
la batterie connectée.
1. Mettre le contacteur d'allumage à laposition ON.
2. Tourner le volant complètement dans le sens des aiguilles d'une montre,
puis complètement dans le sens
inverse.
3. S'assurer que le témoin DSC OFF s'éteint.
4. Mettre le contacteur d'allumage à la position OFF, puis le remettre à la
position ON.
5. S'assurer que le témoin TCS/DSC s'éteint.
Si le témoin TCS/DSC et le témoin
DSC OFF restent allumés même après
que le contacteur d'allumage soit mis à
la position ON, s'adresser à un
concessionnaire agréé Mazda.
q Interrupteur DSC OFF
Appuyer sur l'interrupteur DSC OFF pour
mettre le système de commande de
traction/système de commande
dynamique de stabilité hors fonction. Le
témoin DSC OFF s'allumera.
Appuyer sur l'interrupteur DSC OFF de
nouveau pour remettre le système de
commande de traction/système de
commande dynamique de stabilité en
fonction. Le témoin DSC OFF s'éteindra.
REMARQUE
lLorsque le système de commande
dynamique de stabilité est en
fonction et que l'on essaie de libérer
le véhicule lorsqu'il est pris dans un
banc de neige, ou d'accélérer sur de
la neige poudreuse, le système de
commande de traction (fait partie de
la commande dynamique de stabilité)
s'activera. Même si l'on appuie sur la
pédale d'accélérateur le régime
moteur n'augmentera pas et il peut
être difficile de contrôler le véhicule.
Dans un tel cas, mettre le système de
commande de traction/système de
commande dynamique de stabilité
hors fonction.
Conduite de votre Mazda
Démarrage et conduite
5-29
MX-5_8W84-EC-06J_Edition1 Page201
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (202,1)
REMARQUE
lSi le système de commande de
traction/système de commande
dynamique de stabilité est hors
fonction et que le contact est coupé,
il sera remis automatiquement en
fonction lorsque le contacteur
d'allumage est mis.
lPour une stabilité optimale, laisser le
système de commande de traction/
système de commande dynamique de
stabilité en fonction. Lorsque le
système de commande de traction/
système de commande dynamique de
stabilité est hors fonction, il ne
s'activera pas hors fonction
différentiel autobloquant des freins
restera active.
lSi l'interrupteur DSC OFF est pressé
et maintenu pendant une seconde ou
plus, le système de commande de
traction/système de commande
dynamique de stabilité peut se
désactiver car cela peut être perçu
comme une anomalie de
l'interrupteur. Si le système de
commande de traction/système de
commande dynamique de stabilité se
désactive, les témoins TCS/DSC et
DSC OFF s'allument simultanément.
Dans ce cas, arrêter le moteur puis
redémarrer pour réactiver le système
de commande de traction/système de
commande dynamique de stabilité.
Système de surveillance de
pression des pneus
í
Le système de surveillance de pression
des pneus (TPMS) surveille la pression de
chaque pneu.
Si la pression de gonflage est trop basse
dans l'un ou plusieurs des pneus, le
système l'indique au conducteur au moyen
du voyant dans le tableau de bord et de
l'avertisseur sonore.
Les capteurs de pression des pneus
installés sur chaque roue envoient les
données d'information de pression de
gonflage par signal radio au récepteur
situé dans le véhicule.
Capteurs de pression des pneus
5-30
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite
MX-5_8W84-EC-06J_Edition1 Page202
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (203,1)
REMARQUE
Lorsque la température ambiante est
basse à cause des changements
saisonniers, la température des pneus
est également plus basse. Si la
température des pneus baisse, la
pression d'air diminue également et le
voyant TPMS s'allume plus
fréquemment. Inspecter la pression des
pneus quotidiennementavantla
conduite et vérifier les pressions de
pneus mensuellement à l'aide d'une
jauge de pression. Lors de la
vérification de la pression, l'utilisation
d'une jauge de pression numérique est
recommandée.
Le système de surveillance de pression
des pneus ne remplace pas le besoin de
vérifier la pression et l'état de tous les
pneus quotidiennement avant de conduire.
ATTENTION
lTous les pneus, y compris le pneu de la
roue de secours (s'il est fourni) doivent
être contrôlés tous les mois lorsqu'ils
sont froids, et être gonflés à la pression
de gonflage recommandée par le
fabricant du véhicule sur la plaque
d'information du véhicule ou sur
l'étiquette de pressions de gonflage des
pneus. (Si le véhicule est équipé de
pneus d'une taille différente de celle
indiquée sur la plaque d'information du
véhicule ou sur l'étiquette de pressions de
gonflage des pneus, il faut déterminer la
pression de gonflage correcte pour ces
pneus.)
Comme caractéristique de sécurité
complémentaire, le véhicule a été équipé
d'un système de surveillance de pression
des pneus (TPMS) qui allume un voyant
de basse pression de gonflage de pneu
lorsqu'au moins un pneu est nettement
sous-gonflé. Par conséquent, lorsque le
voyant de basse pression de gonflage de
pneu s'allume, il faut s'arrêter et vérifier
les pneus dès que possible, et les gonfler
à la pression correcte. Le fait de conduire
sur un pneu sous-gonflé cause une
surchauffe du pneu, ce qui peut causer
une défaillance du pneu. Le sous-
gonflage affecte aussi l'économie de
carburant et la longévité de pneus, ainsi
que la maniabilité du véhicule et le
freinage.
Bien noter que le TPMS ne vous
dispense absolument pas d'effectuer un
entretien adéquat des pneus, et le
conducteur a la responsabilité de
maintenir la bonne pression de gonflage
des pneus, même si le sous-gonflage n'a
pas atteint le niveau suffisant pour
déclencher l'éclairage du voyant de basse
pression de gonflage de pneu TPMS.
Conduite de votre Mazda
Démarrage et conduite
5-31
MX-5_8W84-EC-06J_Edition1 Page203
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (204,1)
ATTENTION
lAfin d'éviter de fausses indications,
le système fait un échantillonnage
pendant une certaine période avant
d'indiquer un problème. Ceci fait
qu'il n'indiquera pas instantanément
un dégonflage soudain ou une
explosion d'un pneu.
REMARQUE
Cet appareil est conforme à la partie 15
de la Réglementation FCC. Le
fonctionnement étant sujet aux deux
conditions suivantes: (1) cet appareil ne
doit pas causer d'interférences néfastes,
et (2) cet appareil doit accepter toutes
les interférences reçues, incluant celles
qui risquent de causer un mauvais
fonctionnement.
qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.
Ensuite, le voyant allume lorsque la
pression de gonflage d'un ou plusieurs des
pneus est trop basse et clignote en cas
d'anomalie du système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, il est
dangereux de conduire le véhicule à
hautes vitesses, ou de man œuvrer ou
freiner brusquement. Le contrôle du
véhicule peut être affecté, ce qui peut
causer un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se garer
à un endroit sûr où l'on peut vérifier
visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou dans
un atelier de réparation de pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait pourquoi
il est allumé. Corriger tout problème
dès que possible avant qu'il ne se
transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
5-32
Conduite de votre Mazda
Démarrage et conduite
MX-5_8W84-EC-06J_Edition1 Page204
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (205,1)
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-7).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou des
deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon les
capteurs de pression des pneus peuvent
être endommagés.
REMARQUE
lEffectuer le réglage de pression des
pneus lorsque les pneus sont froids.
La pression de gonflage des pneus
varie selon la température des pneus;
il faut donc laisser le véhicule au
repos pendant une heure ou ne pas le
conduire plus de 1,6 km (1 mille)
avant de régler la pression de
gonflage des pneus. Lorsque la
pression est réglée sur des pneus
chauds selon une pression de
gonflage froide, le voyant/bip sonore
TPMS pourrait s'allumer après que
les pneus soient refroidis et que la
pression ne soit devenue inférieure
aux spécifications.
Un voyant TPMS allumé résultant
d'une baisse de la pression de
gonflage des pneus due à une
température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera
également nécessaire d'ajuster les
pressions de gonflage des pneus. Si
le voyant TPMS s'allume à cause
d'une baisse de la pression de
gonflage des pneus, s'assurer de
vérifier et d'ajuster les pressions.
lUne fois les pressions de gonflage
ajustées, un certain temps peut être
nécessaire pour que le voyant TPMS
s'éteigne. Si le voyant TPMS reste
allumé, conduite le véhicule à une
vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier
qu'il s'éteint.
Conduite de votre Mazda
Démarrage et conduite
5-33
MX-5_8W84-EC-06J_Edition1 Page205
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (206,1)
REMARQUE
lIl est possible qu'avec le temps les
pneus perdent naturellement un peu
d'air et que le TPMS ne puisse pas
signaler si les pneus se sont
dégonflés avec le temps ou si un
pneu est à plat. Toutefois, si un seul
pneu parmi les quatre est dégonflé,
ceci indique une anomalie; il faut
alors que quelqu'un fasse avancer le
véhicule lentement afin qu'on puisse
vérifier si le pneu dégonflé comporte
des entailles ou un bout de métal
dépassant de la bande de roulement
ou de la paroi du pneu. Mettre
quelques gouttes d'eau sur la tige de
la valve pour voir s'il ne se forme pas
de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites
et non se contenter de regonfler le
pneu dégonflé, car les fuites sont
dangereuses–confier le pneu à un
concessionnaire agréé Mazda
possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le
pneu de rechange convenant le
mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison.
Se référer à la section Véhicule avec des
pneus à flancs renforcés à la page 7-3.
Le voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
q Voyant de pneu à plat
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.
Voyant allumé/avertisseur sonore
retentit
Si la pression de gonflage des pneus
diminue beaucoup après que le voyant
TPMS se soit allumé, ou si un pneu est
crevé, le voyant de pneu à plat s'allume
aussi, et un bip sonore retentit pendant
environ 30 secondes.
Se référer à la section Véhicule avec des
pneus à flancs renforcés à la page 7-3.
qActivation erronée du système
Lorsque le voyant TPMS clignote, cela
peut indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
Une activation erronée du système peut se
produire dans les cas suivants:
lLorsqu'il y a un équipement ou un
dispositif proche du véhicule qui utilise
la même fréquence radio que celle des
capteurs de pression des pneus.
lLorsqu'un dispositif métallique, comme
un système de navigation non d'origine
est installé près du centre du tableau de
bord, bloquant la réception des signaux
radio des capteurs de pression des
pneus par le récepteur.
5-34
Conduite de votre Mazda
Démarrage et conduite
MX-5_8W84-EC-06J_Edition1 Page206
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (207,1)
lLors de l'utilisation des dispositifs
suivants dans le véhicule, ils peuvent
gêner le fonctionnement du récepteur.
lUn appareil numérique tel qu'un
ordinateur portable.
lUn convertisseur de tension tel
qu'un convertisseur CC-CA.
lLorsqu'une accumulation excessive de
neige ou de glace adhère au véhicule,
en particulier autour des roues.
lLorsque les piles des capteurs de
pression des pneus sont épuisées.
lLorsqu'une roue non équipée d'un
capteur de pression de pneu est utilisée.
lLorsque des pneus avec flancs
ceinturés d'acier sont utilisés.
lLorsque des chaînes à neige sont
utilisées.
qPneus et jantes
ATTENTION
Lors de l'inspection ou de l'ajustement
de la pression de gonflage des pneus, ne
pas appliquer une force excessive à la
tige de la roue. Cela pourrait
l'endommager.
Changement de pneus et de jantes
L'opération suivante permet au système de
surveillance de pression des pneus
d'identifier le signal de code
d'identification unique d'un capteur de
pression de pneu lorsque les pneus ou les
jantes sont changés, comme lors de
l'installation ou du retrait des pneus
d'hiver.
REMARQUE
Chaque capteur de pression de pneu a
un signal de code d'identification
unique. Le signal de code doit être
enregistré par le système de surveillance
de pression des pneus avant qu'il puisse
fonctionner. La manière la plus facile,
est de faire changer les pneus et faire
l'enregistrement du signal de code
d'identification par un concessionnaire
agréé Mazda.
Lorsque le changement des pneus est
fait par un concessionnaire agréé
Mazda
L'enregistrement du signal de code
d'identification des capteurs de pression
des pneus sera fait automatiquement
lorsqu'un concessionnaire agréé Mazda
change les pneus ou roues du véhicule.
Lorsque le changement des pneus est
fait par le propriétaire
Si le propriétaire ou quelqu'un d'autre fait
le changement des pneus, le conducteur
ou la personne faisant le changement peut
également exécuter les étapes pour que le
système de surveillance de pression des
pneus complète l'enregistrement du signal
de code d'identification.
1. Après avoir changé les pneus, mettre le contacteur d'allumage à la position ON,
puis le remettre à la position ACC ou
LOCK.
2. Attendre 15 minutes environ.
Conduite de votre Mazda
Démarrage et conduite
5-35
MX-5_8W84-EC-06J_Edition1 Page207
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (208,1)
3. Après environ 15 minutes, conduire levéhicule à une vitesse de 25 km/h (16
mi/h) ou plus pendant 10 minutes et le
signal de code d'identification des
capteurs de pression des pneus sera
enregistré automatiquement.
REMARQUE
Si le véhicule est conduit dans les 15
minutes du changement des pneus ou
jantes, le voyant du système de
surveillance de pression des pneus
clignotera car le signal de code
d'identification des capteurs de pression
des pneus n'a pas pu être enregistré.
Dans un tel cas, arrêter le véhicule
pendant 15 minutes environ, après quoi
le signal de code d'identification des
capteurs de pression des pneus sera
enregistré après 10 minutes de conduite.
Remplacement des jantes et des pneus
ATTENTION
lLors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.
lLes jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer les
capteurs de pression des pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés. Lors du changement d'un pneu, d'une
jante ou des deux, les types suivants de
capteurs de pression des pneus peuvent
être installés.
lUn capteur de pression de pneu retiré
de l'ancienne jante et installé sur la
nouvelle.
lLe même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
lUn capteur de pression de pneu neuf
installé sur une nouvelle jante.
REMARQUE
lLe signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur
de pression des pneus est acheté.
Pour l'achat de capteurs de pression
des pneus et l'enregistrement du
signal de code d'identification du
capteur de pression de pneu,
s'adresser à un concessionnaire agréé
Mazda.
lLorsqu'on remonte sur une roue un
capteur de pression de pneu retiré
auparavant, remplacer l'
œillet (joint
entre le corps de valve/capteur et la
roue) du capteur de pression de pneu.
5-36
Conduite de votre Mazda
Démarrage et conduite
MX-5_8W84-EC-06J_Edition1 Page208
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (209,1)

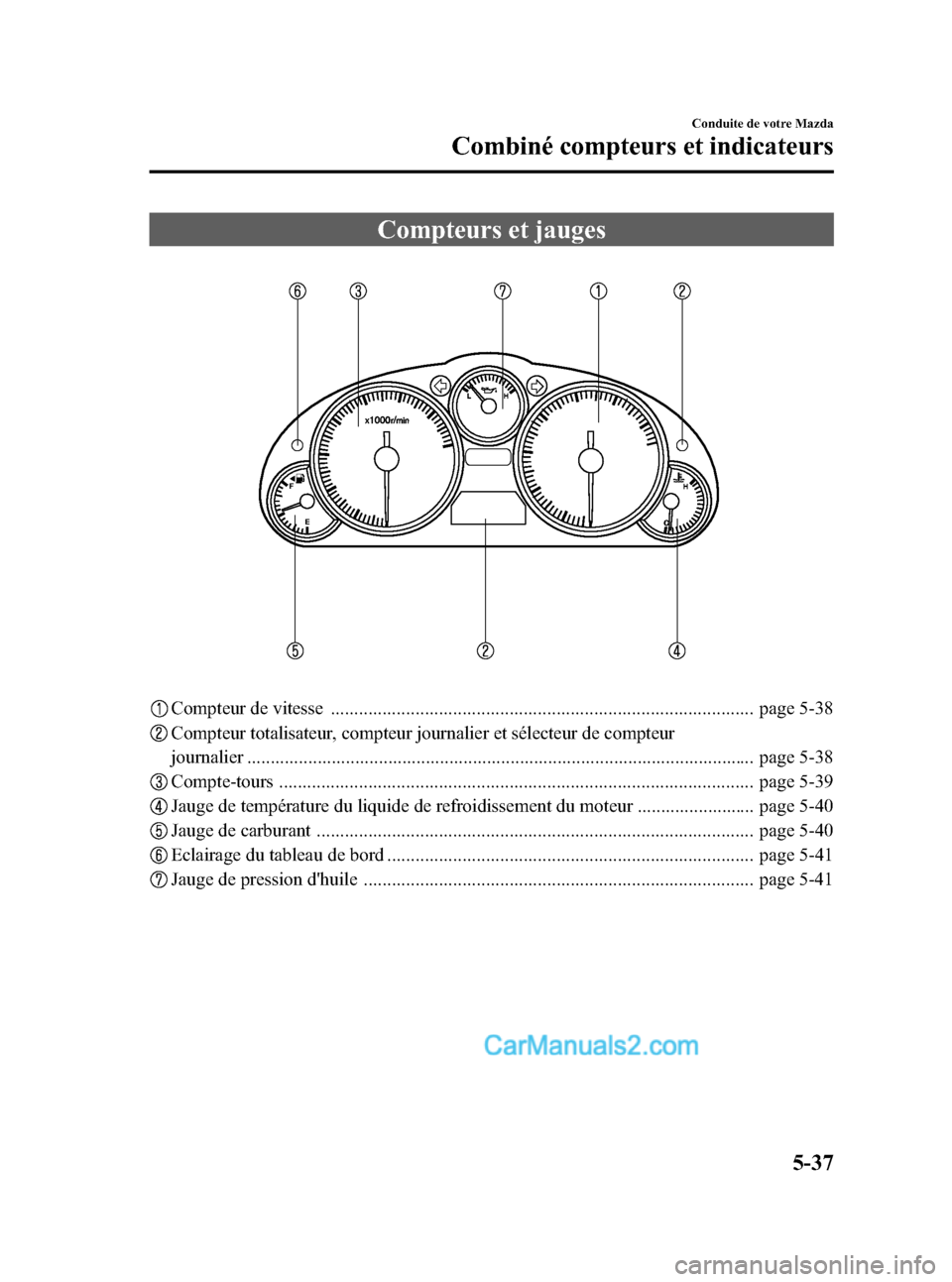

Compteurs et jauges
Compteur de vitesse .......................................................................................... page 5-38
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-38
Compte-tours ..................................................................................................... page 5-39
Jauge de température du liquide de refroidissement du moteur ......................... page 5-40
Jauge de carburant ............................................................................................. page 5-40
Eclairage du tableau de bord .............................................................................. page 5-41
Jauge de pression d'huile ................................................................................... page 5-41
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-37
MX-5_8W84-EC-06J_Edition1 Page209
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (210,1)
qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Compteur journalier
Compteur totalisateur
SélecteurCompteur
journalier B
Appuyer sur le
sélecteur
Appuyer sur le
sélecteur
Compteur
journalier A
Compteur
totalisateur
Compteur
totalisateur
REMARQUE
Le compteur totalisateur et le compteur
journalier peuvent être affichés comme
suit même lorsque le contacteur
d'allumage est en position ACC ou
LOCK.
lAffichés pendant 10 minutes après
que le contacteur d'allumage soit mis
à la position ACC ou LOCK à partir
de la position ON.
lAffichés pendant 10 minutes après
que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
5-38
Conduite de votre Mazda
Combiné compteurs et indicateurs
MX-5_8W84-EC-06J_Edition1 Page210
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J
