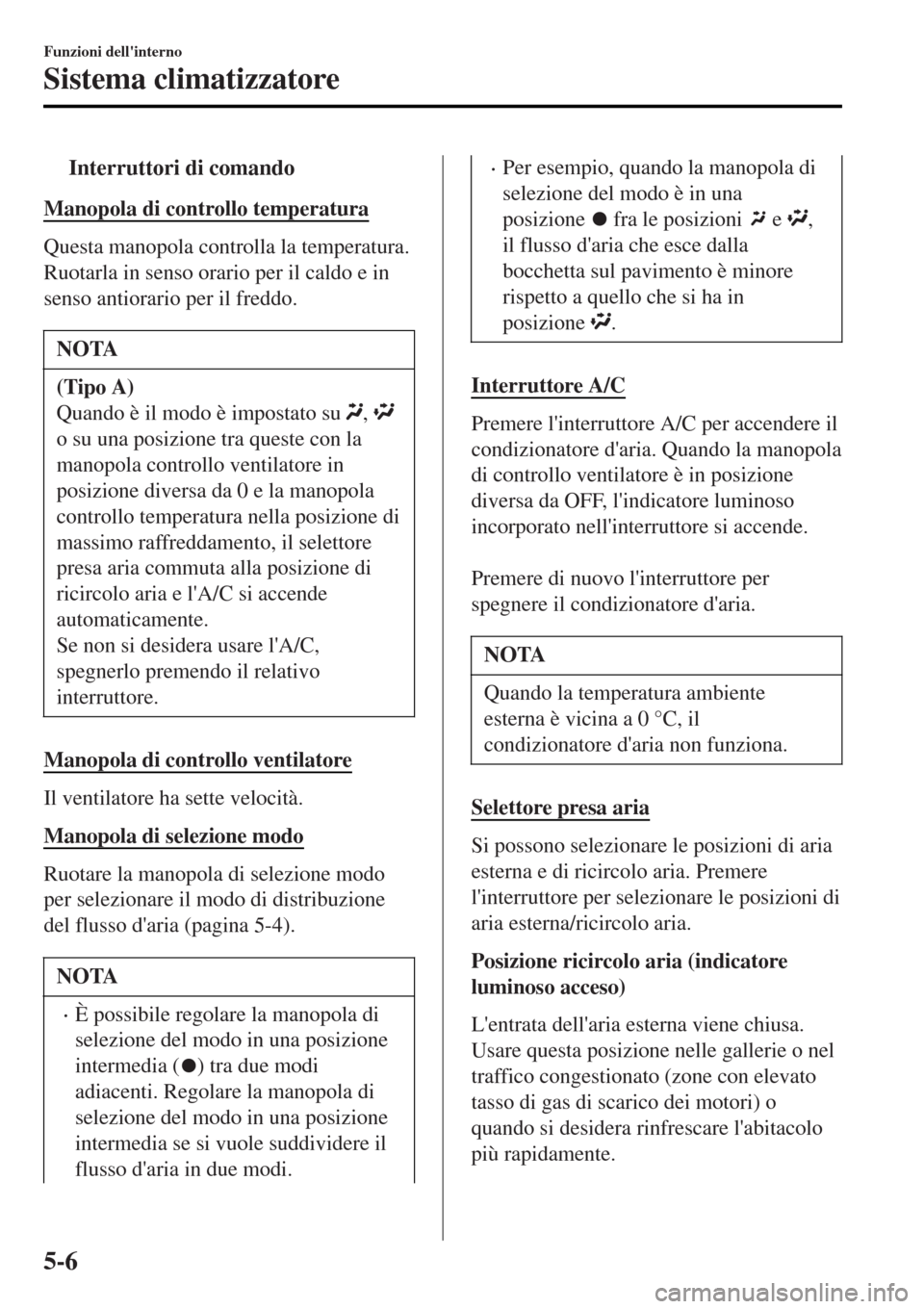

tInterruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
NOTA
(Tipo A)
Quando è il modo è impostato su
,
o su una posizione tra queste con la
manopola controllo ventilatore in
posizione diversa da 0 e la manopola
controllo temperatura nella posizione di
massimo raffreddamento, il selettore
presa aria commuta alla posizione di
ricircolo aria e l'A/C si accende
automaticamente.
Se non si desidera usare l'A/C,
spegnerlo premendo il relativo
interruttore.
Manopola di controllo ventilatore
Il ventilatore ha sette velocità.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d'aria (pagina 5-4).
NOTA
•È possibile regolare la manopola di
selezione del modo in una posizione
intermedia (
) tra due modi
adiacenti. Regolare la manopola di
selezione del modo in una posizione
intermedia se si vuole suddividere il
flusso d'aria in due modi.
•Per esempio, quando la manopola di
selezione del modo è in una
posizione
fra le posizioni e ,
il flusso d'aria che esce dalla
bocchetta sul pavimento è minore
rispetto a quello che si ha in
posizione
.
Interruttore A/C
Premere l'interruttore A/C per accendere il
condizionatore d'aria. Quando la manopola
di controllo ventilatore è in posizione
diversa da OFF, l'indicatore luminoso
incorporato nell'interruttore si accende.

Premere di nuovo l'interruttore per
spegnere il condizionatore d'aria.
NOTA
Quando la temperatura ambiente
esterna è vicina a 0 °C, il
condizionatore d'aria non funziona.
Selettore presa aria
Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Posizione ricircolo aria (indicatore
luminoso acceso)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Funzioni dell'interno
Sistema climatizzatore
5-6

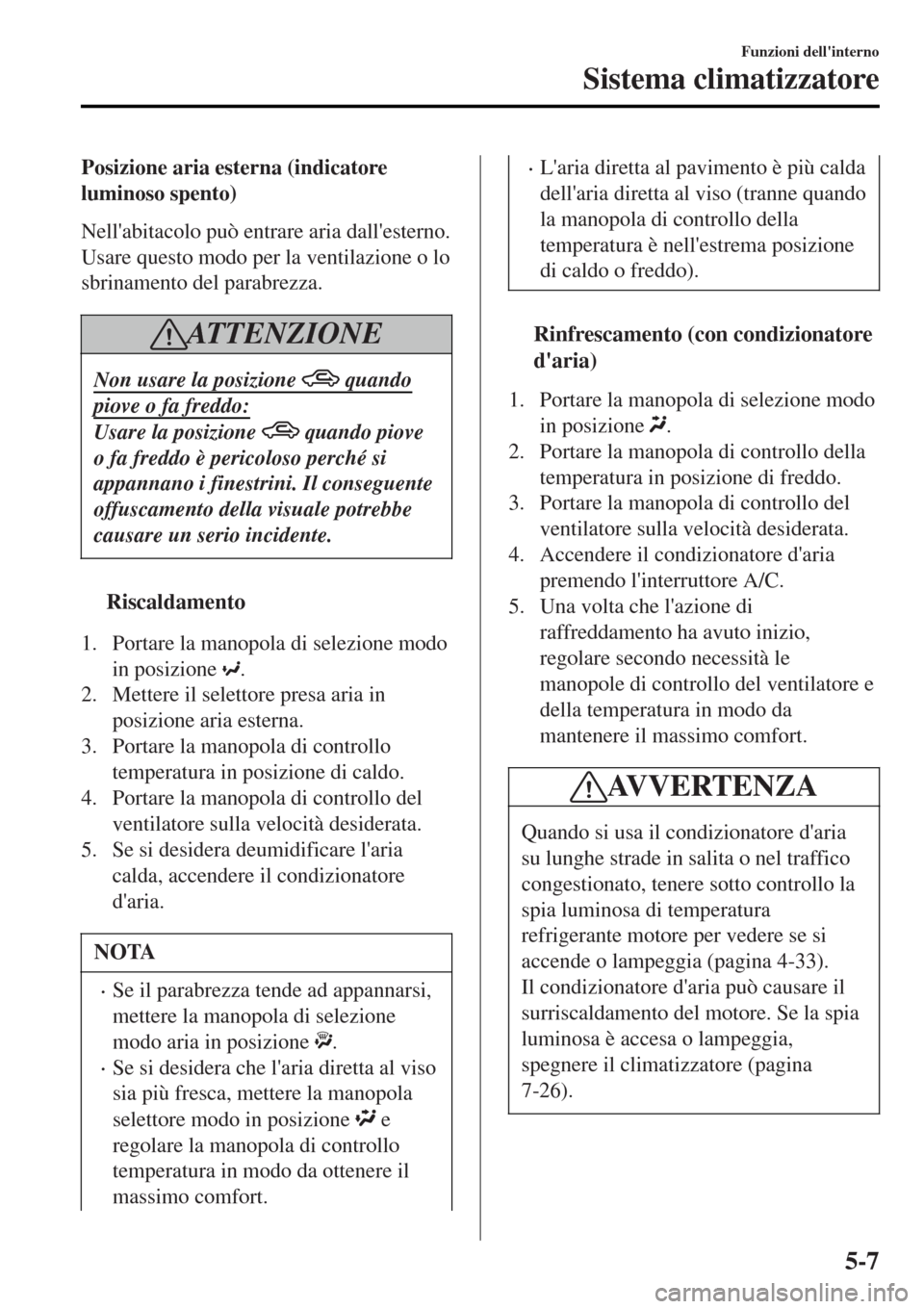

Posizione aria esterna (indicatore
luminoso spento)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
AT T E N Z I O N E
Non usare la posizione quando
piove o fa freddo:
Usare la posizione quando piove
o fa freddo è pericoloso perché si
appannano i finestrini. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente.
tRiscaldamento
1. Portare la manopola di selezione modo
in posizione
.
2. Mettere il selettore presa aria in
posizione aria esterna.
3. Portare la manopola di controllo
temperatura in posizione di caldo.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
NOTA
•Se il parabrezza tende ad appannarsi,
mettere la manopola di selezione
modo aria in posizione
.
•Se si desidera che l'aria diretta al viso
sia più fresca, mettere la manopola
selettore modo in posizione
e
regolare la manopola di controllo
temperatura in modo da ottenere il
massimo comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione
di caldo o freddo).
tRinfrescamento (con condizionatore
d'aria)
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
5. Una volta che l'azione di
raffreddamento ha avuto inizio,
regolare secondo necessità le
manopole di controllo del ventilatore e
della temperatura in modo da
mantenere il massimo comfort.
AVVERTENZA
Quando si usa il condizionatore d'aria
su lunghe strade in salita o nel traffico
congestionato, tenere sotto controllo la
spia luminosa di temperatura
refrigerante motore per vedere se si
accende o lampeggia (pagina 4-33).
Il condizionatore d'aria può causare il
surriscaldamento del motore. Se la spia
luminosa è accesa o lampeggia,
spegnere il climatizzatore (pagina
7-26).
Funzioni dell'interno
Sistema climatizzatore
5-7

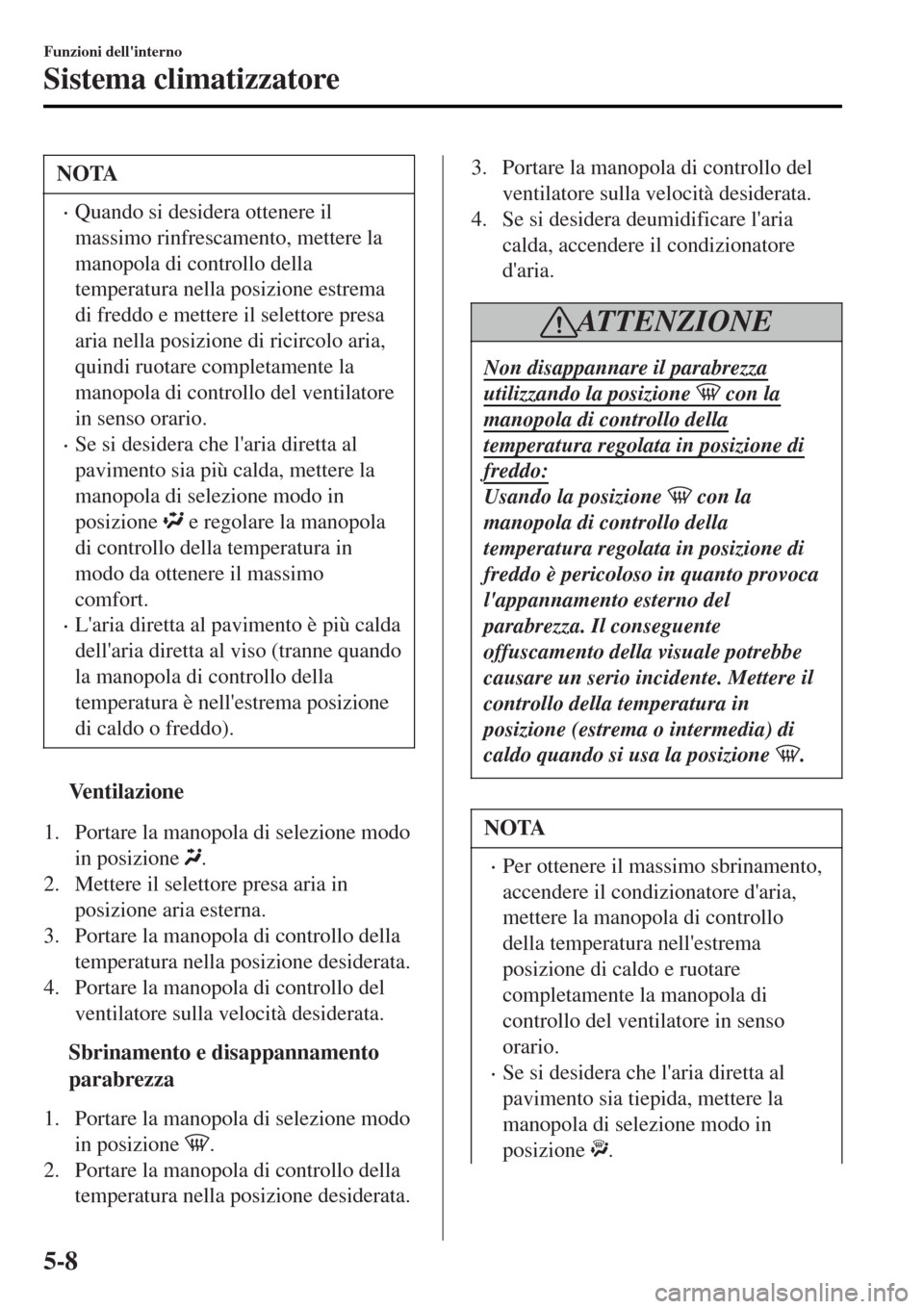

NOTA
•Quando si desidera ottenere il
massimo rinfrescamento, mettere la
manopola di controllo della
temperatura nella posizione estrema
di freddo e mettere il selettore presa
aria nella posizione di ricircolo aria,
quindi ruotare completamente la
manopola di controllo del ventilatore
in senso orario.
•Se si desidera che l'aria diretta al
pavimento sia più calda, mettere la
manopola di selezione modo in
posizione
e regolare la manopola
di controllo della temperatura in
modo da ottenere il massimo
comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione
di caldo o freddo).
tVentilazione
1. Portare la manopola di selezione modo
in posizione
.
2. Mettere il selettore presa aria in
posizione aria esterna.
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
tSbrinamento e disappannamento
parabrezza
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura nella posizione desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
ATTENZIONE
Non disappannare il parabrezza
utilizzando la posizione con la
manopola di controllo della
temperatura regolata in posizione di
freddo:
Usando la posizione con la
manopola di controllo della
temperatura regolata in posizione di
freddo è pericoloso in quanto provoca
l'appannamento esterno del
parabrezza. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente. Mettere il
controllo della temperatura in
posizione (estrema o intermedia) di
caldo quando si usa la posizione
.
NOTA
•Per ottenere il massimo sbrinamento,
accendere il condizionatore d'aria,
mettere la manopola di controllo
della temperatura nell'estrema
posizione di caldo e ruotare
completamente la manopola di
controllo del ventilatore in senso
orario.
•Se si desidera che l'aria diretta al
pavimento sia tiepida, mettere la
manopola di selezione modo in
posizione
.
Funzioni dell'interno
Sistema climatizzatore
5-8

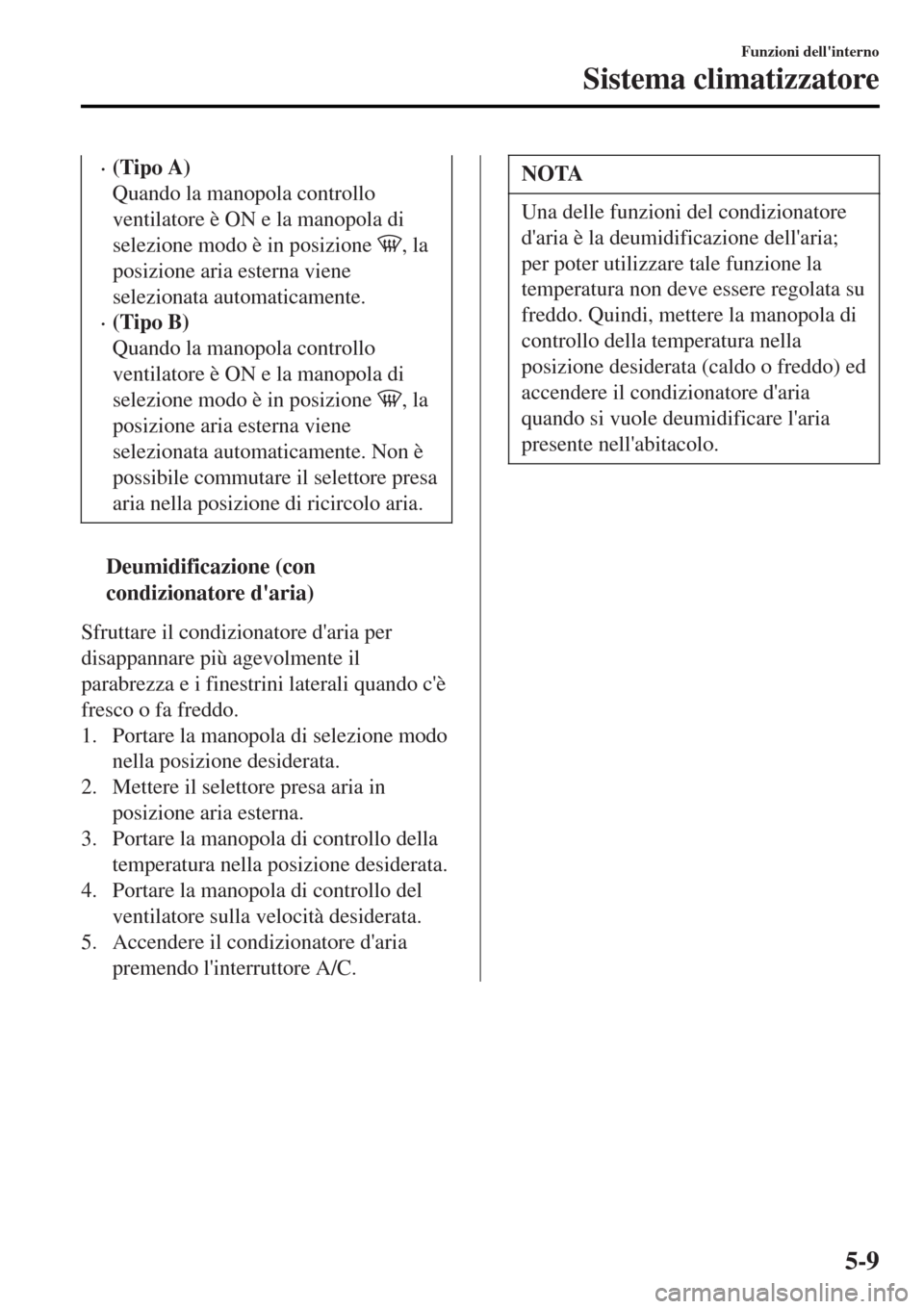

•(Tipo A)
Quando la manopola controllo
ventilatore è ON e la manopola di
selezione modo è in posizione
, la
posizione aria esterna viene
selezionata automaticamente.
•(Tipo B)
Quando la manopola controllo
ventilatore è ON e la manopola di
selezione modo è in posizione
, la
posizione aria esterna viene
selezionata automaticamente. Non è
possibile commutare il selettore presa
aria nella posizione di ricircolo aria.
tDeumidificazione (con
condizionatore d'aria)
Sfruttare il condizionatore d'aria per
disappannare più agevolmente il
parabrezza e i finestrini laterali quando c'è
fresco o fa freddo.
1. Portare la manopola di selezione modo
nella posizione desiderata.
2. Mettere il selettore presa aria in
posizione aria esterna.
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
NOTA
Una delle funzioni del condizionatore
d'aria è la deumidificazione dell'aria;
per poter utilizzare tale funzione la
temperatura non deve essere regolata su
freddo. Quindi, mettere la manopola di
controllo della temperatura nella
posizione desiderata (caldo o freddo) ed
accendere il condizionatore d'aria
quando si vuole deumidificare l'aria
presente nell'abitacolo.
Funzioni dell'interno
Sistema climatizzatore
5-9

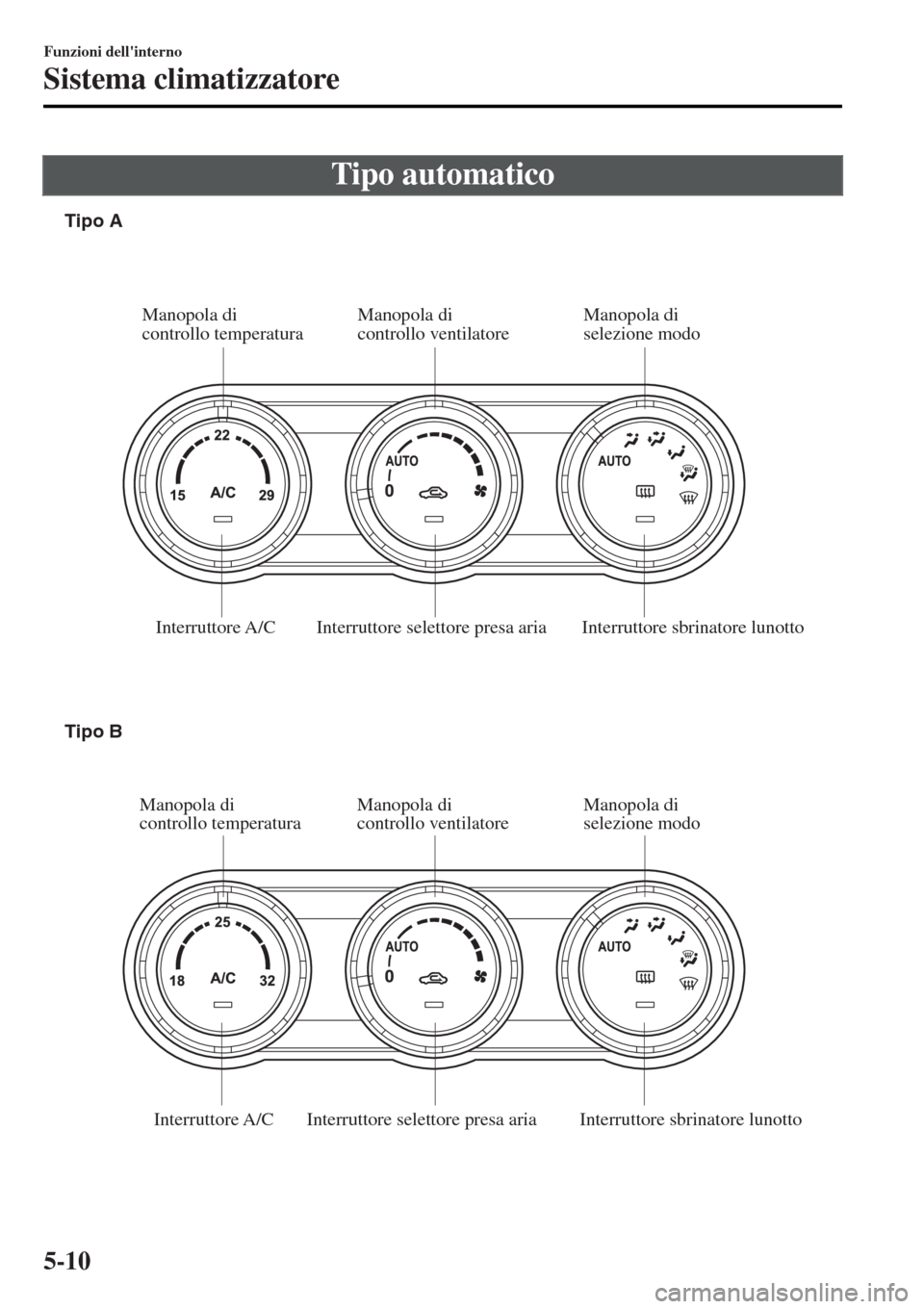

Tipo automatico
Interruttore sbrinatore lunotto Interruttore selettore presa ariaManopola di
controllo ventilatore Manopola di
controllo temperatura
Interruttore A/C
Interruttore sbrinatore lunotto Interruttore selettore presa aria Interruttore A/CManopola di
selezione modo
Manopola di
controllo ventilatore Manopola di
controllo temperaturaManopola di
selezione modo Tipo A
Tipo B
Funzioni dell'interno
Sistema climatizzatore
5-10

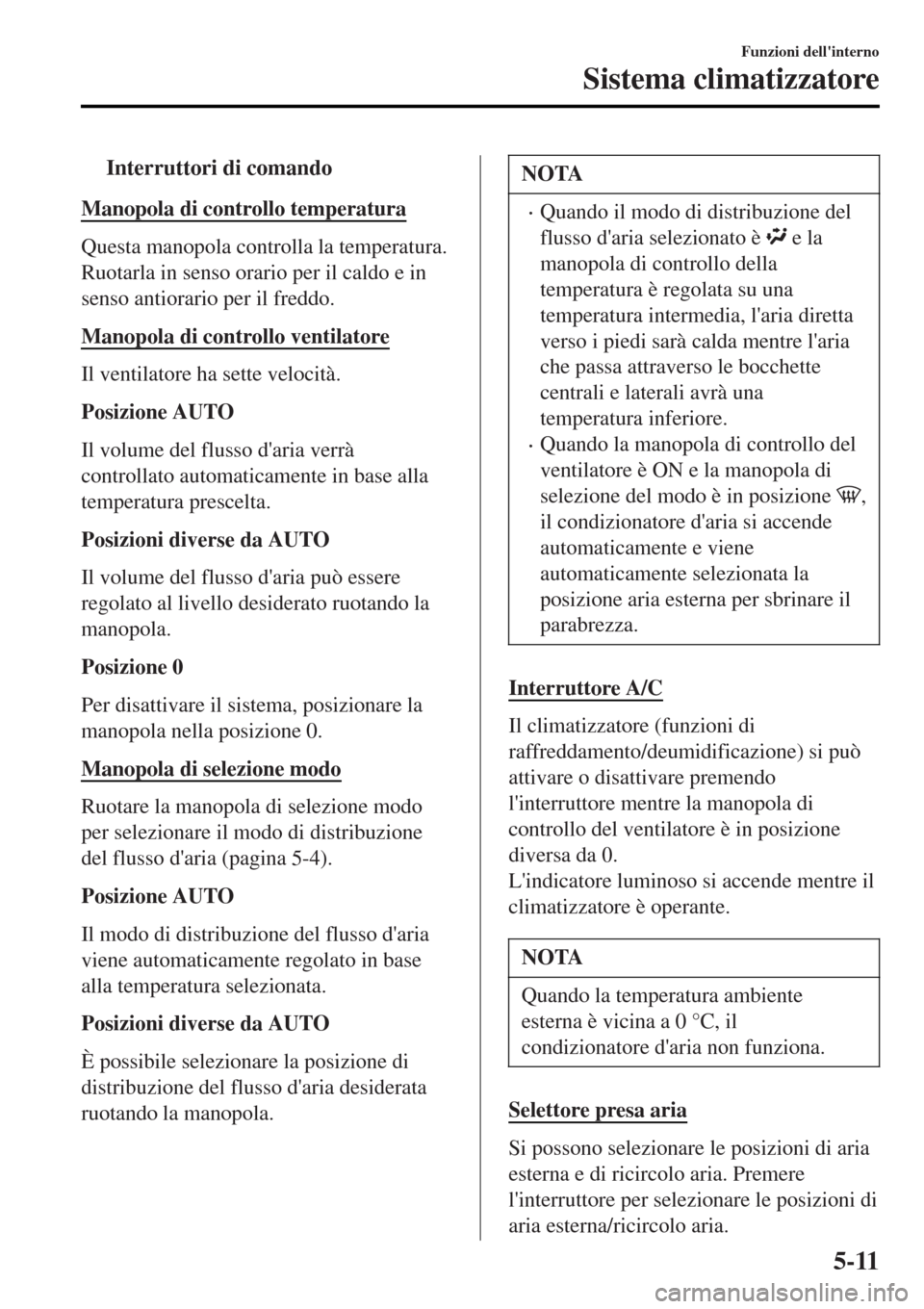

tInterruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
Manopola di controllo ventilatore
Il ventilatore ha sette velocità.
Posizione AUTO
Il volume del flusso d'aria verrà
controllato automaticamente in base alla
temperatura prescelta.
Posizioni diverse da AUTO
Il volume del flusso d'aria può essere
regolato al livello desiderato ruotando la
manopola.
Posizione 0
Per disattivare il sistema, posizionare la
manopola nella posizione 0.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d'aria (pagina 5-4).
Posizione AUTO
Il modo di distribuzione del flusso d'aria
viene automaticamente regolato in base
alla temperatura selezionata.
Posizioni diverse da AUTO
È possibile selezionare la posizione di
distribuzione del flusso d'aria desiderata
ruotando la manopola.
NOTA
•Quando il modo di distribuzione del
flusso d'aria selezionato è
e la
manopola di controllo della
temperatura è regolata su una
temperatura intermedia, l'aria diretta
verso i piedi sarà calda mentre l'aria
che passa attraverso le bocchette
centrali e laterali avrà una
temperatura inferiore.
•Quando la manopola di controllo del
ventilatore è ON e la manopola di
selezione del modo è in posizione
,
il condizionatore d'aria si accende
automaticamente e viene
automaticamente selezionata la
posizione aria esterna per sbrinare il
parabrezza.
Interruttore A/C
Il climatizzatore (funzioni di
raffreddamento/deumidificazione) si può
attivare o disattivare premendo
l'interruttore mentre la manopola di
controllo del ventilatore è in posizione
diversa da 0.
L'indicatore luminoso si accende mentre il
climatizzatore è operante.
NOTA
Quando la temperatura ambiente
esterna è vicina a 0 °C, il
condizionatore d'aria non funziona.
Selettore presa aria
Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Funzioni dell'interno
Sistema climatizzatore
5-11

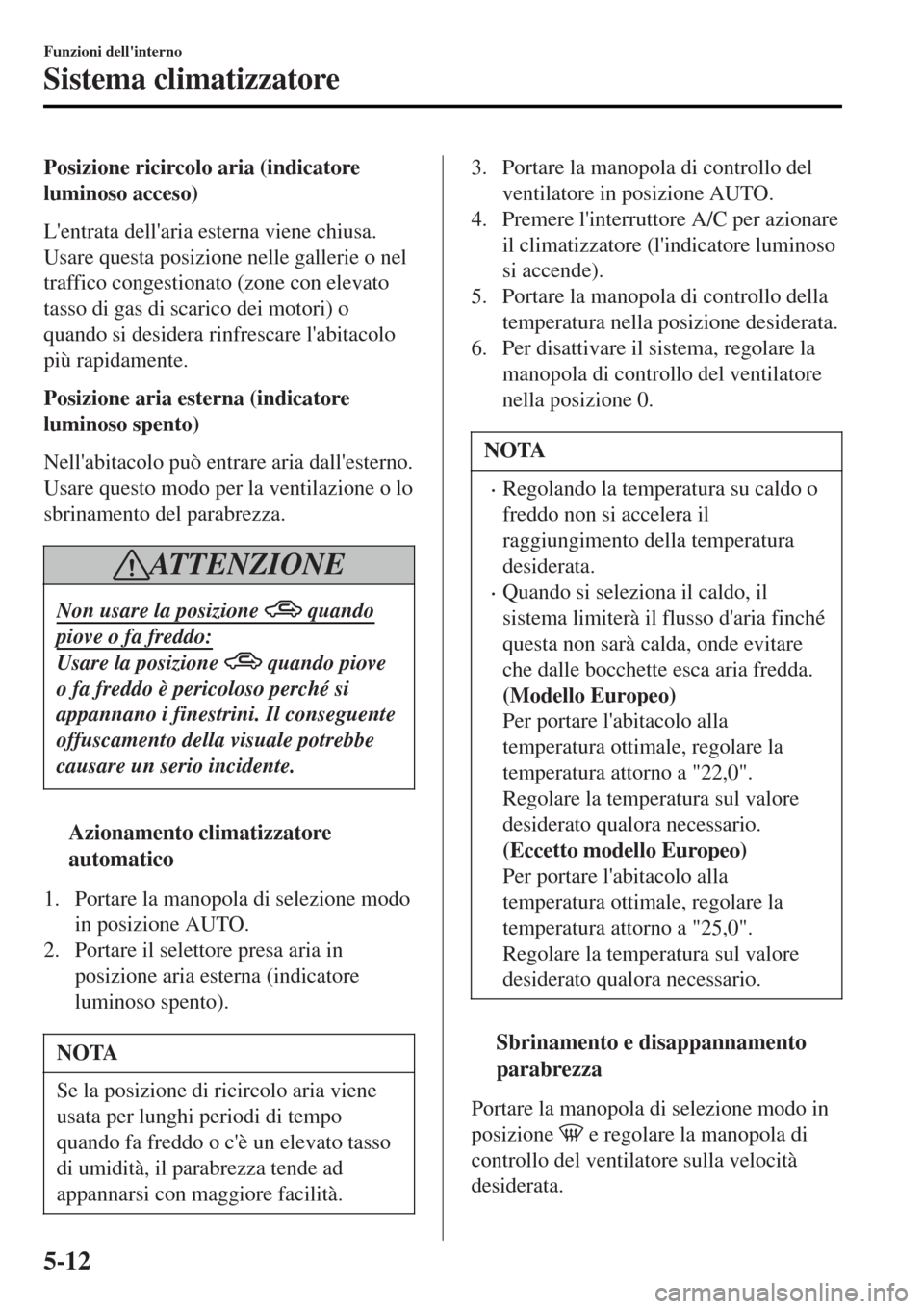

Posizione ricircolo aria (indicatore
luminoso acceso)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Posizione aria esterna (indicatore
luminoso spento)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
ATTENZIONE
Non usare la posizione quando
piove o fa freddo:
Usare la posizione quando piove
o fa freddo è pericoloso perché si
appannano i finestrini. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente.
tAzionamento climatizzatore
automatico
1. Portare la manopola di selezione modo
in posizione AUTO.
2. Portare il selettore presa aria in
posizione aria esterna (indicatore
luminoso spento).
NOTA
Se la posizione di ricircolo aria viene
usata per lunghi periodi di tempo
quando fa freddo o c'è un elevato tasso
di umidità, il parabrezza tende ad
appannarsi con maggiore facilità.
3. Portare la manopola di controllo del
ventilatore in posizione AUTO.
4. Premere l'interruttore A/C per azionare
il climatizzatore (l'indicatore luminoso
si accende).
5. Portare la manopola di controllo della
temperatura nella posizione desiderata.
6. Per disattivare il sistema, regolare la
manopola di controllo del ventilatore
nella posizione 0.
NOTA
•Regolando la temperatura su caldo o
freddo non si accelera il
raggiungimento della temperatura
desiderata.
•Quando si seleziona il caldo, il
sistema limiterà il flusso d'aria finché
questa non sarà calda, onde evitare
che dalle bocchette esca aria fredda.
(Modello Europeo)
Per portare l'abitacolo alla
temperatura ottimale, regolare la
temperatura attorno a "22,0".
Regolare la temperatura sul valore
desiderato qualora necessario.
(Eccetto modello Europeo)
Per portare l'abitacolo alla
temperatura ottimale, regolare la
temperatura attorno a "25,0".
Regolare la temperatura sul valore
desiderato qualora necessario.
tSbrinamento e disappannamento
parabrezza
Portare la manopola di selezione modo in
posizione
e regolare la manopola di
controllo del ventilatore sulla velocità
desiderata.
Funzioni dell'interno
Sistema climatizzatore
5-12

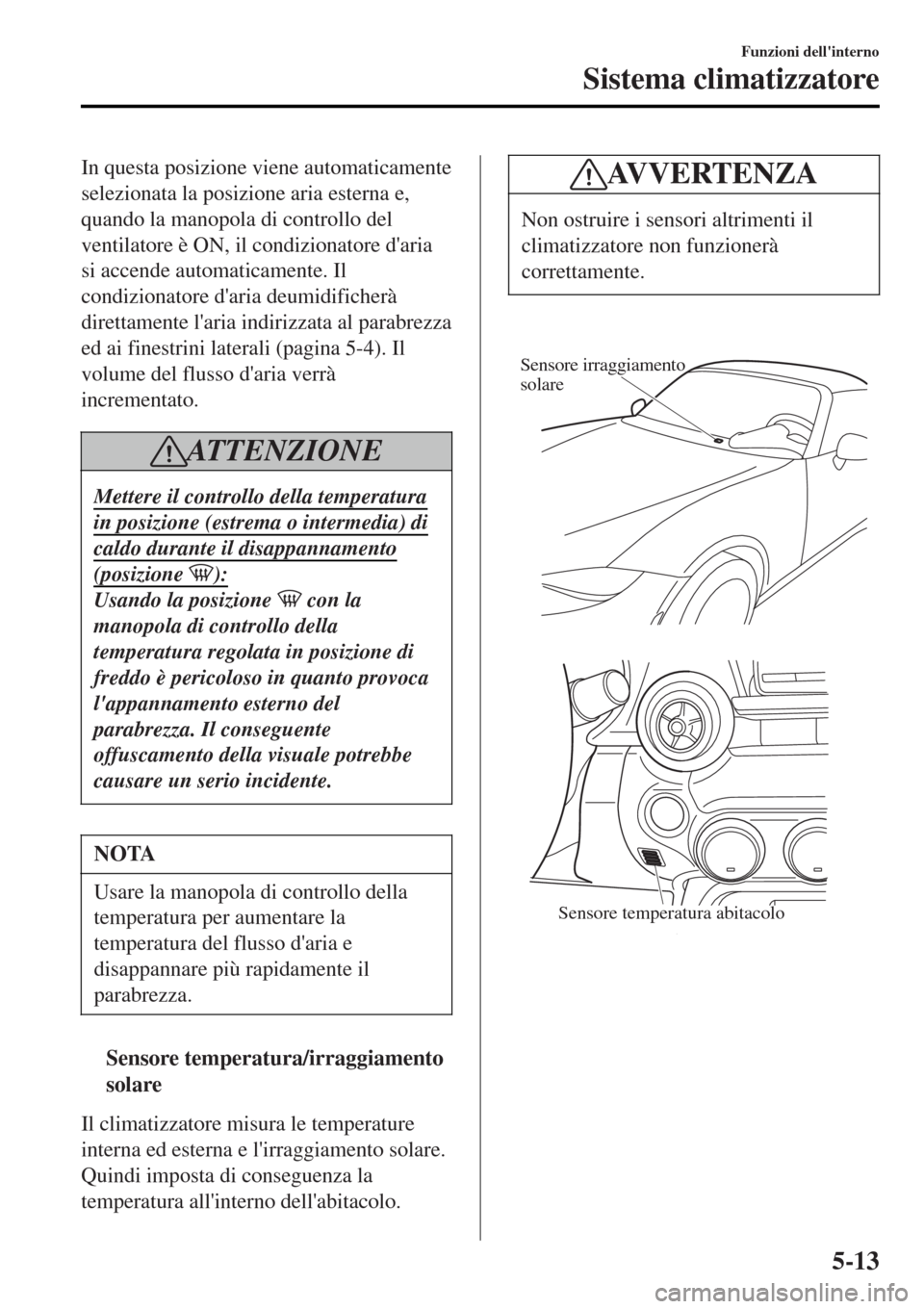

In questa posizione viene automaticamente
selezionata la posizione aria esterna e,
quando la manopola di controllo del
ventilatore è ON, il condizionatore d'aria
si accende automaticamente. Il
condizionatore d'aria deumidificherà
direttamente l'aria indirizzata al parabrezza
ed ai finestrini laterali (pagina 5-4). Il
volume del flusso d'aria verrà
incrementato.
AT T E N Z I O N E
Mettere il controllo della temperatura
in posizione (estrema o intermedia) di
caldo durante il disappannamento
(posizione ):
Usando la posizione con la
manopola di controllo della
temperatura regolata in posizione di
freddo è pericoloso in quanto provoca
l'appannamento esterno del
parabrezza. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente.
NOTA
Usare la manopola di controllo della
temperatura per aumentare la
temperatura del flusso d'aria e
disappannare più rapidamente il
parabrezza.
tSensore temperatura/irraggiamento
solare
Il climatizzatore misura le temperature
interna ed esterna e l'irraggiamento solare.
Quindi imposta di conseguenza la
temperatura all'interno dell'abitacolo.
AVVERTENZA
Non ostruire i sensori altrimenti il
climatizzatore non funzionerà
correttamente.

Sensore irraggiamento
solare

Sensore temperatura abitacolo
Funzioni dell'interno
Sistema climatizzatore
5-13

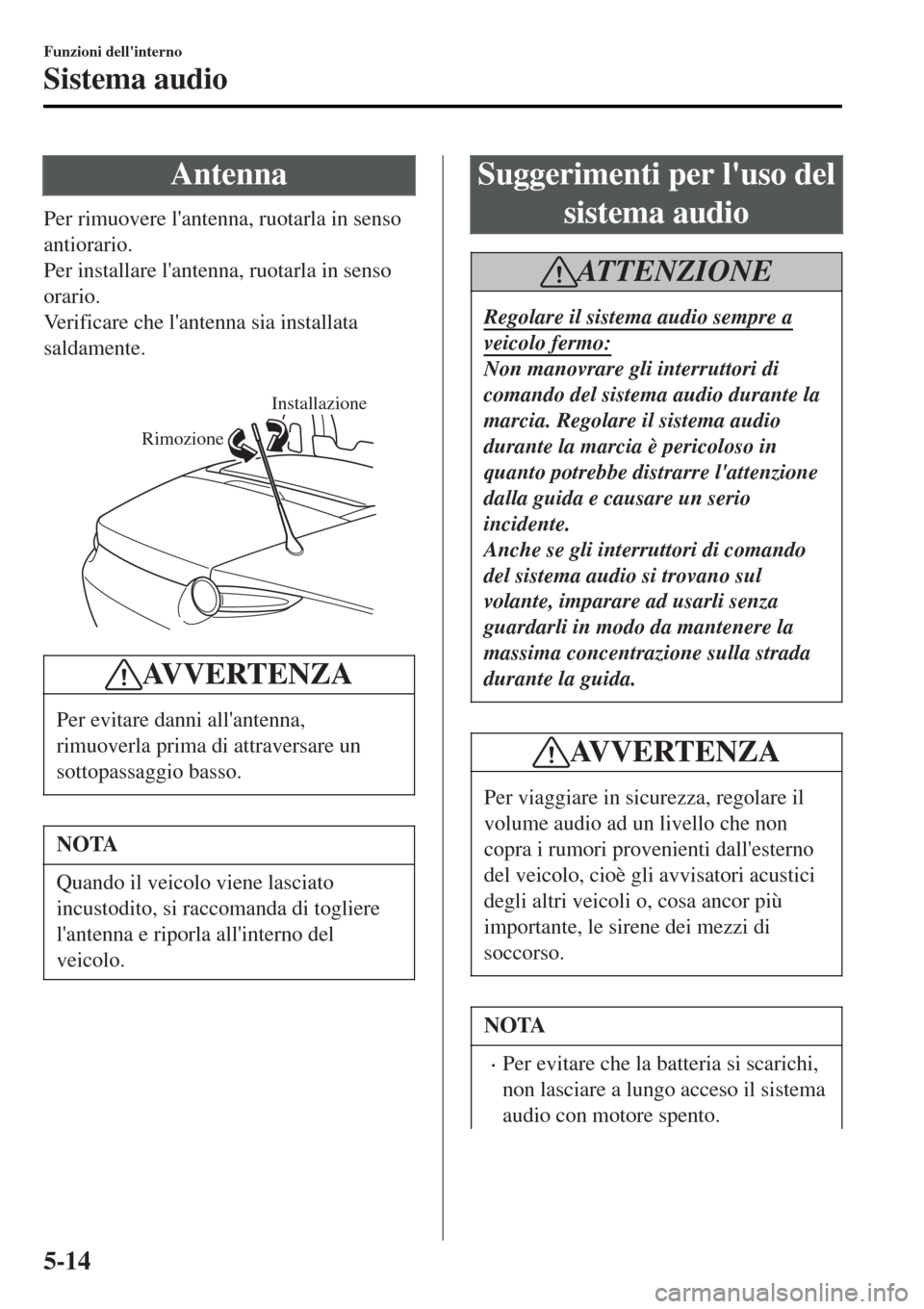

Antenna
Per rimuovere l'antenna, ruotarla in senso
antiorario.
Per installare l'antenna, ruotarla in senso
orario.
Verificare che l'antenna sia installata
saldamente.

Installazione
Rimozione
AVVERTENZA
Per evitare danni all'antenna,
rimuoverla prima di attraversare un
sottopassaggio basso.
NOTA
Quando il veicolo viene lasciato
incustodito, si raccomanda di togliere
l'antenna e riporla all'interno del
veicolo.
Suggerimenti per l'uso del
sistema audio
ATTENZIONE
Regolare il sistema audio sempre a
veicolo fermo:
Non manovrare gli interruttori di
comando del sistema audio durante la
marcia. Regolare il sistema audio
durante la marcia è pericoloso in
quanto potrebbe distrarre l'attenzione
dalla guida e causare un serio
incidente.
Anche se gli interruttori di comando
del sistema audio si trovano sul
volante, imparare ad usarli senza
guardarli in modo da mantenere la
massima concentrazione sulla strada
durante la guida.
AVVERTENZA
Per viaggiare in sicurezza, regolare il
volume audio ad un livello che non
copra i rumori provenienti dall'esterno
del veicolo, cioè gli avvisatori acustici
degli altri veicoli o, cosa ancor più
importante, le sirene dei mezzi di
soccorso.
NOTA
•Per evitare che la batteria si scarichi,
non lasciare a lungo acceso il sistema
audio con motore spento.
Funzioni dell'interno
Sistema audio
5-14

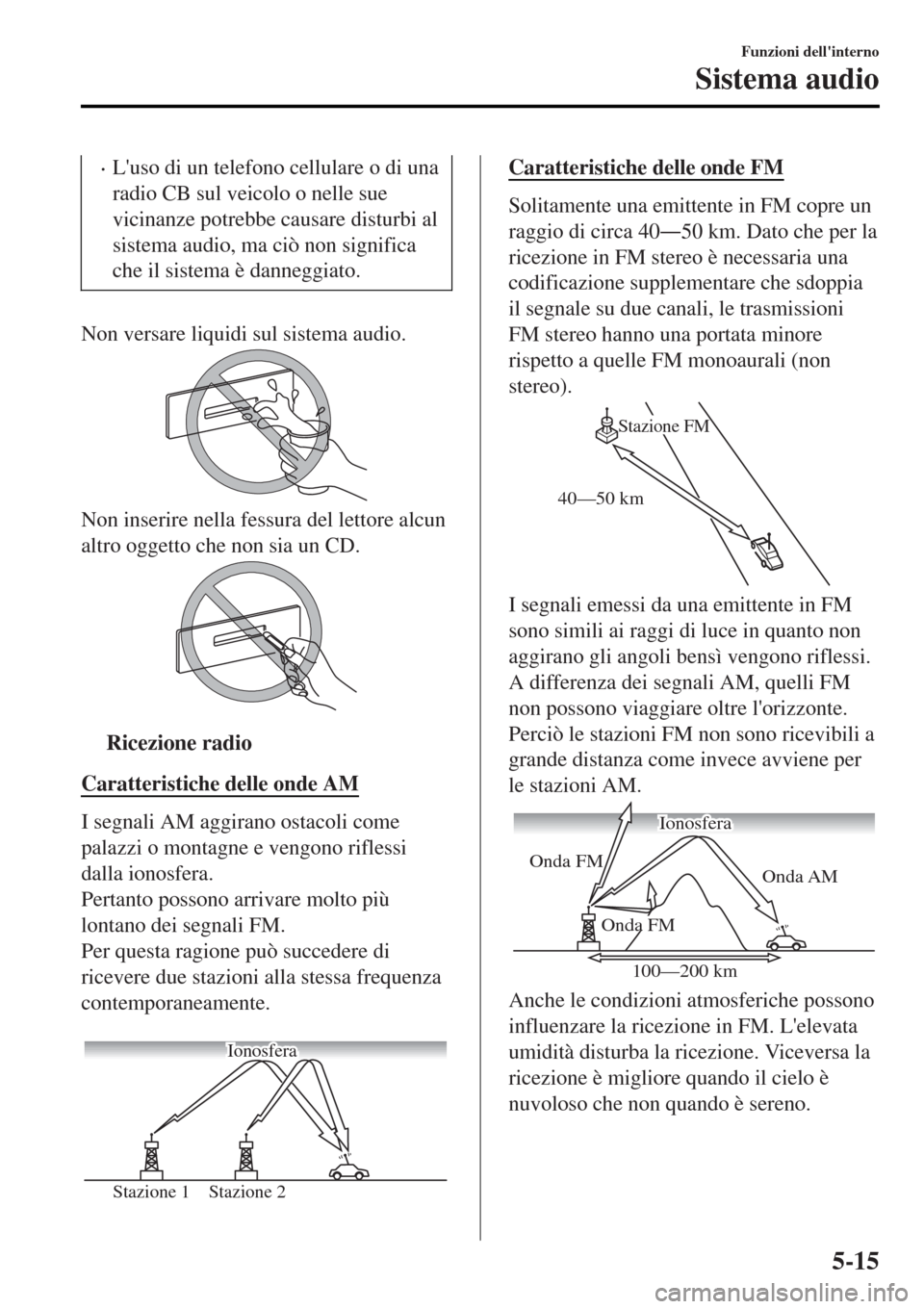

•L'uso di un telefono cellulare o di una
radio CB sul veicolo o nelle sue
vicinanze potrebbe causare disturbi al
sistema audio, ma ciò non significa
che il sistema è danneggiato.
Non versare liquidi sul sistema audio.
Non inserire nella fessura del lettore alcun
altro oggetto che non sia un CD.
ttRicezione radio
Caratteristiche delle onde AM
I segnali AM aggirano ostacoli come
palazzi o montagne e vengono riflessi
dalla ionosfera.
Pertanto possono arrivare molto più
lontano dei segnali FM.
Per questa ragione può succedere di
ricevere due stazioni alla stessa frequenza
contemporaneamente.
IonosferaIonosfera
Stazione 2 Stazione 1Ionosfera
Caratteristiche delle onde FM
Solitamente una emittente in FM copre un
raggio di circa 40Š50 km. Dato che per la
ricezione in FM stereo è necessaria una
codificazione supplementare che sdoppia
il segnale su due canali, le trasmissioni
FM stereo hanno una portata minore
rispetto a quelle FM monoaurali (non
stereo).
Stazione FM
40—50 km
I segnali emessi da una emittente in FM
sono simili ai raggi di luce in quanto non
aggirano gli angoli bensì vengono riflessi.
A differenza dei segnali AM, quelli FM
non possono viaggiare oltre l'orizzonte.
Perciò le stazioni FM non sono ricevibili a
grande distanza come invece avviene per
le stazioni AM.
Onda AM Onda FM
Onda FM
100—200 kmIonosfera
IonosferaIonosfera
Anche le condizioni atmosferiche possono
influenzare la ricezione in FM. L'elevata
umidità disturba la ricezione. Viceversa la
ricezione è migliore quando il cielo è
nuvoloso che non quando è sereno.
Funzioni dell'interno
Sistema audio
5-15
