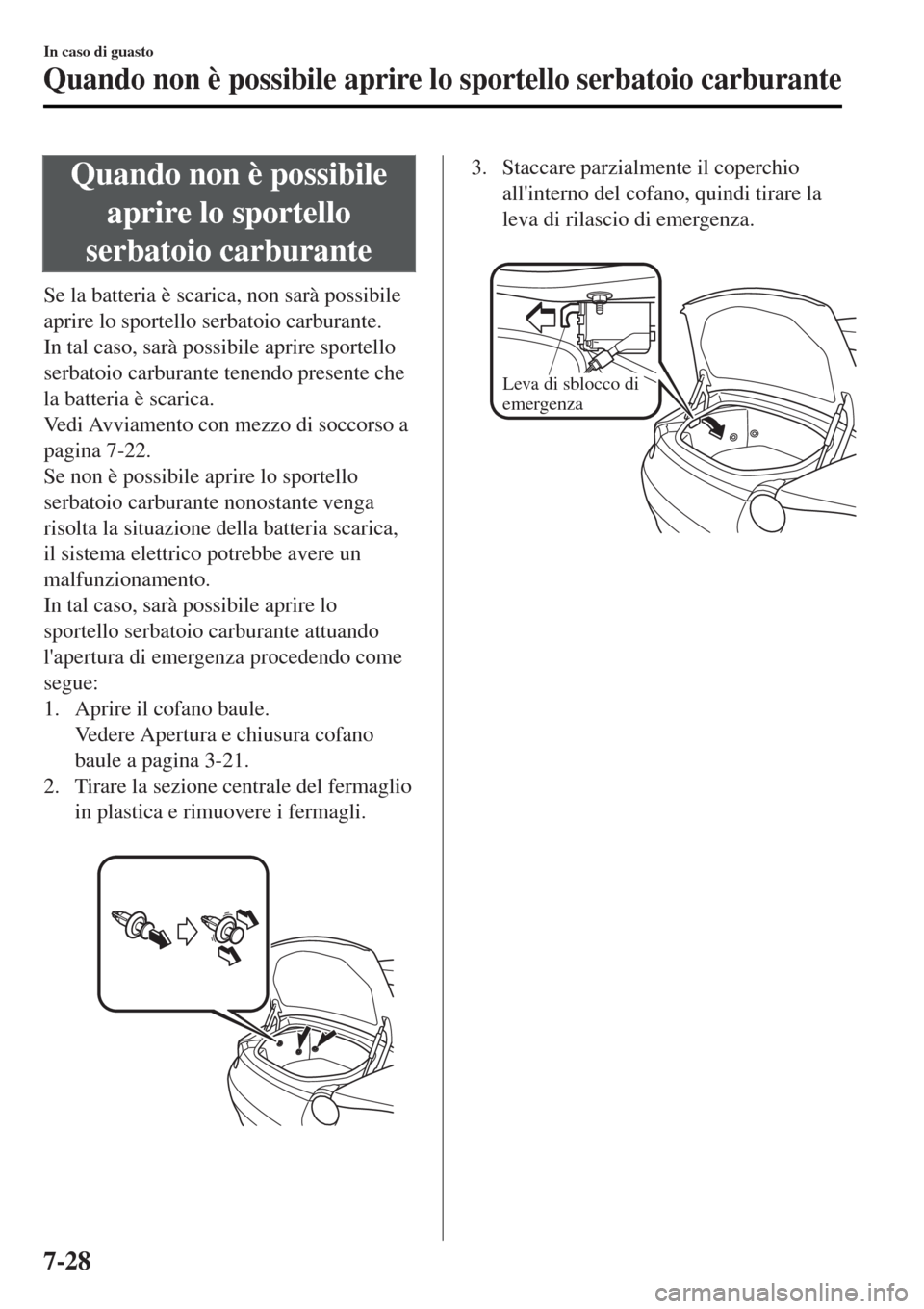

Quando non è possibile
aprire lo sportello
serbatoio carburante
Se la batteria è scarica, non sarà possibile
aprire lo sportello serbatoio carburante.
In tal caso, sarà possibile aprire sportello
serbatoio carburante tenendo presente che
la batteria è scarica.
Vedi Avviamento con mezzo di soccorso a
pagina 7-22.
Se non è possibile aprire lo sportello
serbatoio carburante nonostante venga
risolta la situazione della batteria scarica,
il sistema elettrico potrebbe avere un
malfunzionamento.
In tal caso, sarà possibile aprire lo
sportello serbatoio carburante attuando
l'apertura di emergenza procedendo come
segue:
1. Aprire il cofano baule.
Vedere Apertura e chiusura cofano
baule a pagina 3-21.
2. Tirare la sezione centrale del fermaglio
in plastica e rimuovere i fermagli.

3. Staccare parzialmente il coperchio
all'interno del cofano, quindi tirare la
leva di rilascio di emergenza.

Leva di sblocco di
emergenza
In caso di guasto
Quando non è possibile aprire lo sportello serbatoio carburante
7-28

Descrizione delle modalità
di traino
Si raccomanda di far eseguire il traino
unicamente da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda o ad un
servizio di carro-attrezzi.

Per prevenire possibili danneggiamenti, il
veicolo deve essere sollevato e trainato in
modo appropriato. Attenersi alle
disposizioni di legge nazionali e locali.

Solitamente il veicolo deve essere trainato
con le ruote motrici (ruote posteriori)
staccate da terra. Se a causa dei danni o di
altre circostanze questo non è possibile,
usare un carrello.
Carrello

Quando il veicolo viene trainato con le
ruote posteriori a contatto del terreno,
rilasciare il freno di stazionamento.
AVVERTENZA
•Non trainare il veicolo contromarcia
con le ruote motrici a contatto del
terreno. Così facendo si potrebbe
danneggiare internamente il cambio.
•Per il traino, non servirsi di mezzi
che utilizzano ganci di sollevamento.
Si potrebbe danneggiare il veicolo.
Usare veicoli muniti di carrello per le
ruote o di pianale.
Se si è in emergenza e non sono
disponibili mezzi di traino, il veicolo può
venire trainato con tutte e quattro le ruote
appoggiate a terra usando il gancio di
traino situato sul davanti del veicolo.
Trainare il veicolo unicamente su strade
pavimentate, per brevi distanze, e a
velocità moderata.
In caso di guasto
Traino di emergenza
7-29

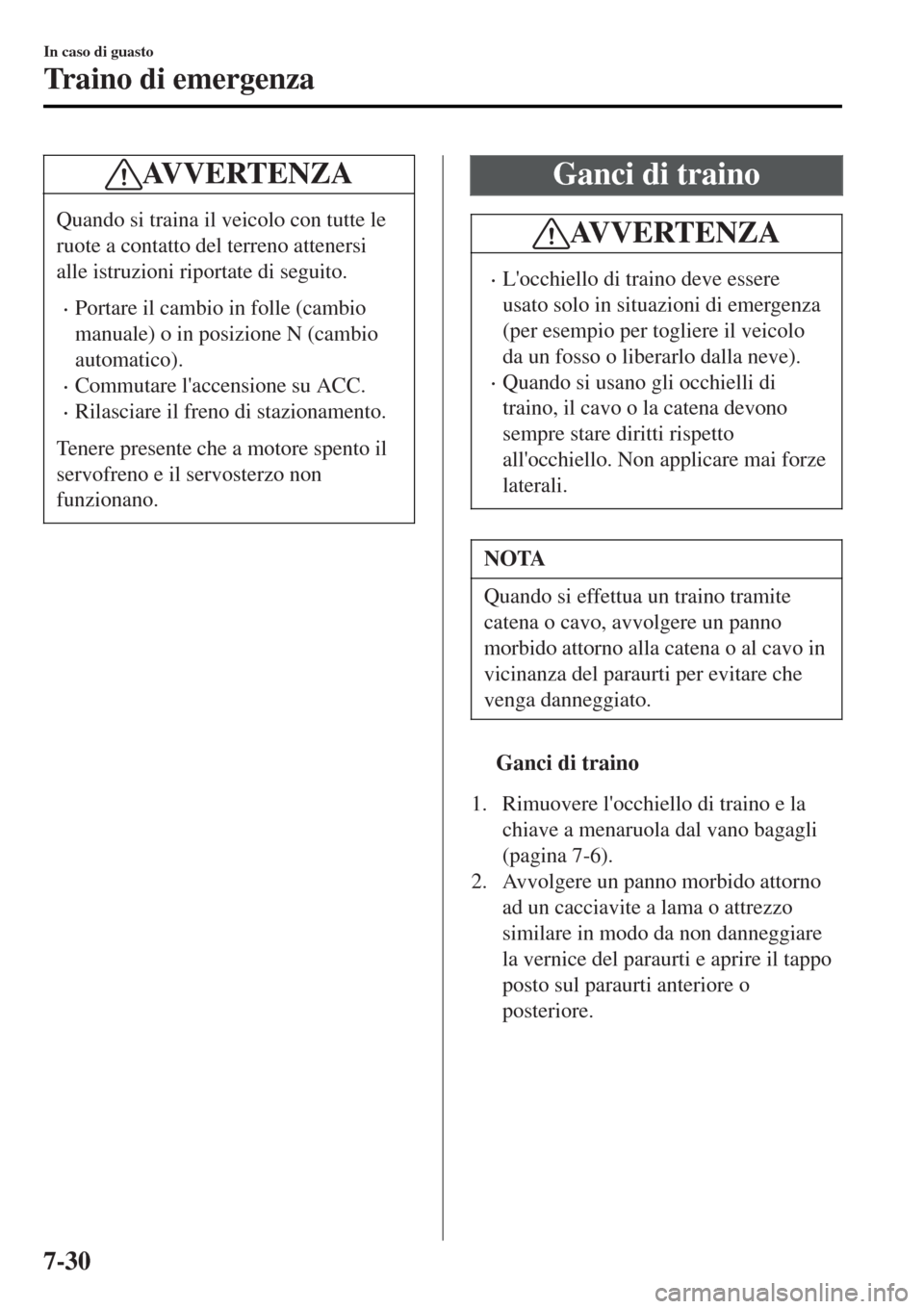

AVVERTENZA
Quando si traina il veicolo con tutte le
ruote a contatto del terreno attenersi
alle istruzioni riportate di seguito.
•Portare il cambio in folle (cambio
manuale) o in posizione N (cambio
automatico).
•Commutare l'accensione su ACC.
•Rilasciare il freno di stazionamento.
Tenere presente che a motore spento il
servofreno e il servosterzo non
funzionano.
Ganci di traino
AVVERTENZA
•L'occhiello di traino deve essere
usato solo in situazioni di emergenza
(per esempio per togliere il veicolo
da un fosso o liberarlo dalla neve).
•Quando si usano gli occhielli di
traino, il cavo o la catena devono
sempre stare diritti rispetto
all'occhiello. Non applicare mai forze
laterali.
NOTA
Quando si effettua un traino tramite
catena o cavo, avvolgere un panno
morbido attorno alla catena o al cavo in
vicinanza del paraurti per evitare che
venga danneggiato.
tGanci di traino
1. Rimuovere l'occhiello di traino e la
chiave a menaruola dal vano bagagli
(pagina 7-6).
2. Avvolgere un panno morbido attorno
ad un cacciavite a lama o attrezzo
similare in modo da non danneggiare
la vernice del paraurti e aprire il tappo
posto sul paraurti anteriore o
posteriore.
In caso di guasto
Traino di emergenza
7-30

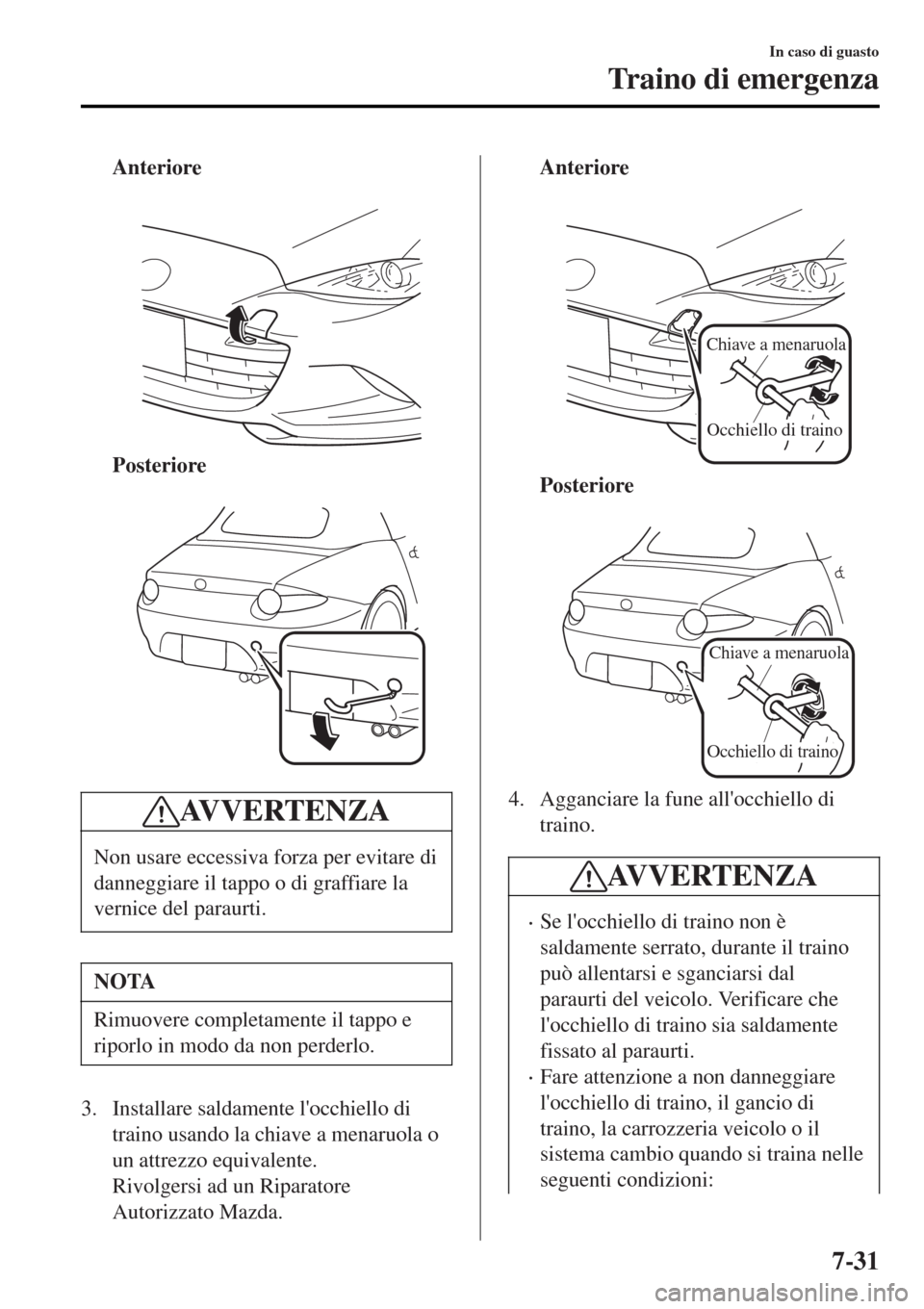

Anteriore

Posteriore

AV V E R T E N Z A
Non usare eccessiva forza per evitare di
danneggiare il tappo o di graffiare la
vernice del paraurti.
NOTA
Rimuovere completamente il tappo e
riporlo in modo da non perderlo.
3. Installare saldamente l'occhiello di
traino usando la chiave a menaruola o
un attrezzo equivalente.
Rivolgersi ad un Riparatore
Autorizzato Mazda.
Anteriore

Chiave a menaruola
Occhiello di traino
Posteriore

Chiave a menaruola
Occhiello di traino
4. Agganciare la fune all'occhiello di
traino.
AVVERTENZA
•Se l'occhiello di traino non è
saldamente serrato, durante il traino
può allentarsi e sganciarsi dal
paraurti del veicolo. Verificare che
l'occhiello di traino sia saldamente
fissato al paraurti.
•Fare attenzione a non danneggiare
l'occhiello di traino, il gancio di
traino, la carrozzeria veicolo o il
sistema cambio quando si traina nelle
seguenti condizioni:
In caso di guasto
Traino di emergenza
7-31

•Non trainare veicoli di peso
maggiore del proprio.
•Non effettuare brusche
accelerazioni per non sollecitare
eccessivamente l'occhiello di traino
e il gancio di traino o la fune.
•Non collegare all'occhiello di
traino e al gancio di traino funi
diverse da quelle specificate.
In caso di guasto
Traino di emergenza
7-32

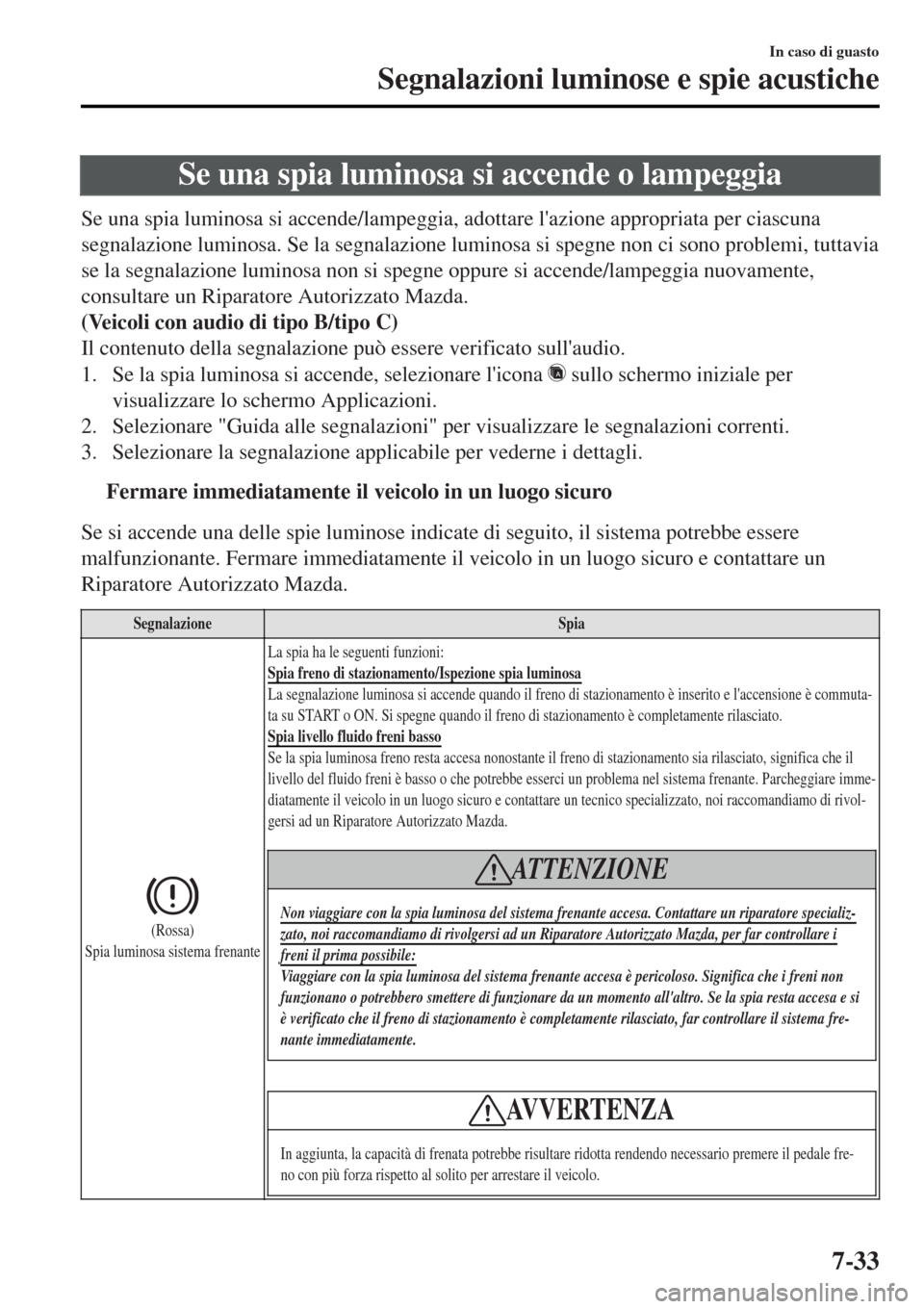

Se una spia luminosa si accende o lampeggia
Se una spia luminosa si accende/lampeggia, adottare l'azione appropriata per ciascuna
segnalazione luminosa. Se la segnalazione luminosa si spegne non ci sono problemi, tuttavia
se la segnalazione luminosa non si spegne oppure si accende/lampeggia nuovamente,
consultare un Riparatore Autorizzato Mazda.
(Veicoli con audio di tipo B/tipo C)
Il contenuto della segnalazione può essere verificato sull'audio.
1. Se la spia luminosa si accende, selezionare l'icona
sullo schermo iniziale per
visualizzare lo schermo Applicazioni.
2. Selezionare "Guida alle segnalazioni" per visualizzare le segnalazioni correnti.
3. Selezionare la segnalazione applicabile per vederne i dettagli.
ttFermare immediatamente il veicolo in un luogo sicuro
Se si accende una delle spie luminose indicate di seguito, il sistema potrebbe essere
malfunzionante. Fermare immediatamente il veicolo in un luogo sicuro e contattare un
Riparatore Autorizzato Mazda.
SegnalazioneSpia
(Rossa)
Spia luminosa sistema frenanteLa spia ha le seguenti funzioni:
Spia freno di stazionamento/Ispezione spia luminosa
La segnalazione luminosa si accende quando il freno di stazionamento è inserito e l'accensione è commuta-
ta su START o ON. Si spegne quando il freno di stazionamento è completamente rilasciato.
Spia livello fluido freni basso
Se la spia luminosa freno resta accesa nonostante il freno di stazionamento sia rilasciato, significa che il
livello del fluido freni è basso o che potrebbe esserci un problema nel sistema frenante. Parcheggiare imme-
diatamente il veicolo in un luogo sicuro e contattare un tecnico specializzato, noi raccomandiamo di rivol-
gersi ad un Riparatore Autorizzato Mazda.
ATTENZIONE
Non viaggiare con la spia luminosa del sistema frenante accesa. Contattare un riparatore specializ-zato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per far controllare ifreni il prima possibile:Viaggiare con la spia luminosa del sistema frenante accesa è pericoloso. Significa che i freni non
funzionano o potrebbero smettere di funzionare da un momento all'altro. Se la spia resta accesa e si
è verificato che il freno di stazionamento è completamente rilasciato, far controllare il sistema fre-
nante immediatamente.
AVVERTENZA
In aggiunta, la capacità di frenata potrebbe risultare ridotta rendendo necessario premere il pedale fre-
no con più forza rispetto al solito per arrestare il veicolo.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-33

SegnalazioneSpia
(Rossa)

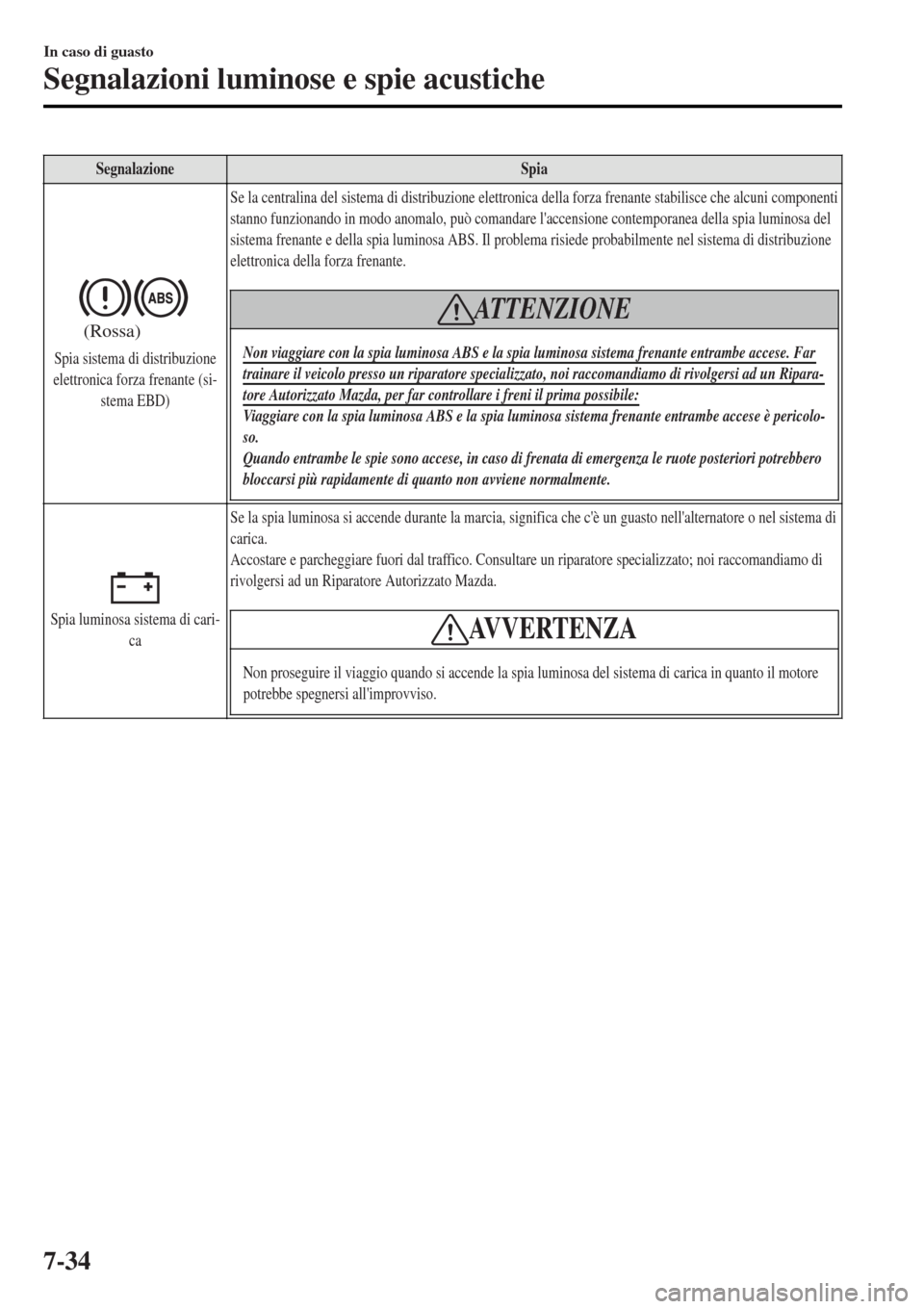

Spia sistema di distribuzione
elettronica forza frenante (si-
stema EBD)Se la centralina del sistema di distribuzione elettronica della forza frenante stabilisce che alcuni componenti
stanno funzionando in modo anomalo, può comandare l'accensione contemporanea della spia luminosa del
sistema frenante e della spia luminosa ABS. Il problema risiede probabilmente nel sistema di distribuzione
elettronica della forza frenante.
ATTENZIONE
Non viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese. Fartrainare il veicolo presso un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Ripara-tore Autorizzato Mazda, per far controllare i freni il prima possibile:Viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese è pericolo-
so.
Quando entrambe le spie sono accese, in caso di frenata di emergenza le ruote posteriori potrebbero
bloccarsi più rapidamente di quanto non avviene normalmente.
Spia luminosa sistema di cari-
caSe la spia luminosa si accende durante la marcia, significa che c'è un guasto nell'alternatore o nel sistema di
carica.
Accostare e parcheggiare fuori dal traffico. Consultare un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.AVVERTENZA
Non proseguire il viaggio quando si accende la spia luminosa del sistema di carica in quanto il motore
potrebbe spegnersi all'improvviso.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-34

SegnalazioneSpia

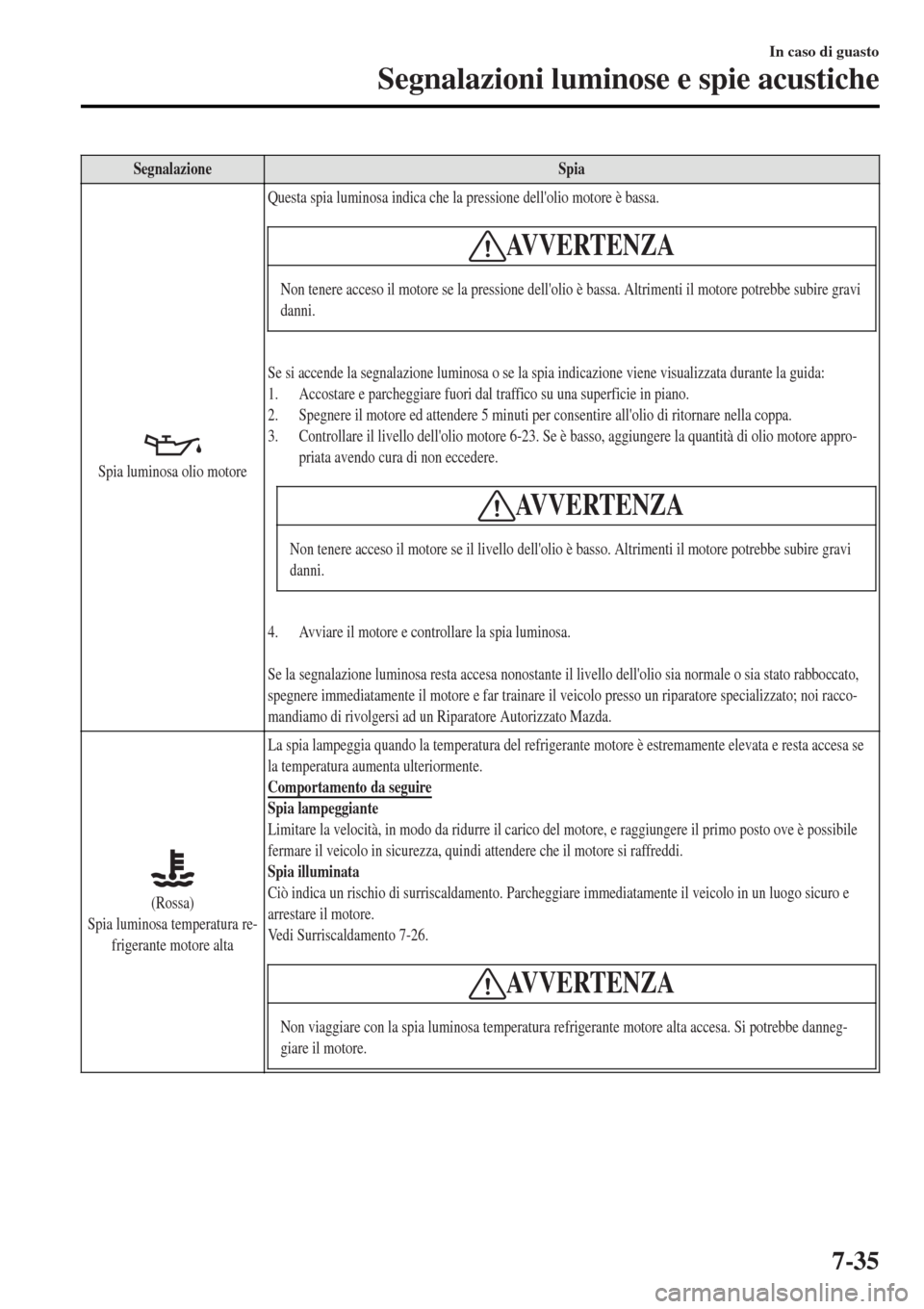

Spia luminosa olio motoreQuesta spia luminosa indica che la pressione dell'olio motore è bassa.
AVVERTENZA
Non tenere acceso il motore se la pressione dell'olio è bassa. Altrimenti il motore potrebbe subire gravi
danni.
Se si accende la segnalazione luminosa o se la spia indicazione viene visualizzata durante la guida:
1. Accostare e parcheggiare fuori dal traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti per consentire all'olio di ritornare nella coppa.
3. Controllare il livello dell'olio motore 6-23. Se è basso, aggiungere la quantità di olio motore appro-
priata avendo cura di non eccedere.
AVVERTENZA
Non tenere acceso il motore se il livello dell'olio è basso. Altrimenti il motore potrebbe subire gravi
danni.
4. Avviare il motore e controllare la spia luminosa.

Se la segnalazione luminosa resta accesa nonostante il livello dell'olio sia normale o sia stato rabboccato,
spegnere immediatamente il motore e far trainare il veicolo presso un riparatore specializzato; noi racco-
mandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Rossa)
Spia luminosa temperatura re-
frigerante motore altaLa spia lampeggia quando la temperatura del refrigerante motore è estremamente elevata e resta accesa se
la temperatura aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il carico del motore, e raggiungere il primo posto ove è possibile
fermare il veicolo in sicurezza, quindi attendere che il motore si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento. Parcheggiare immediatamente il veicolo in un luogo sicuro e
arrestare il motore.
Vedi Surriscaldamento 7-26.
AVVERTENZA
Non viaggiare con la spia luminosa temperatura refrigerante motore alta accesa. Si potrebbe danneg-
giare il motore.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-35

SegnalazioneSpia

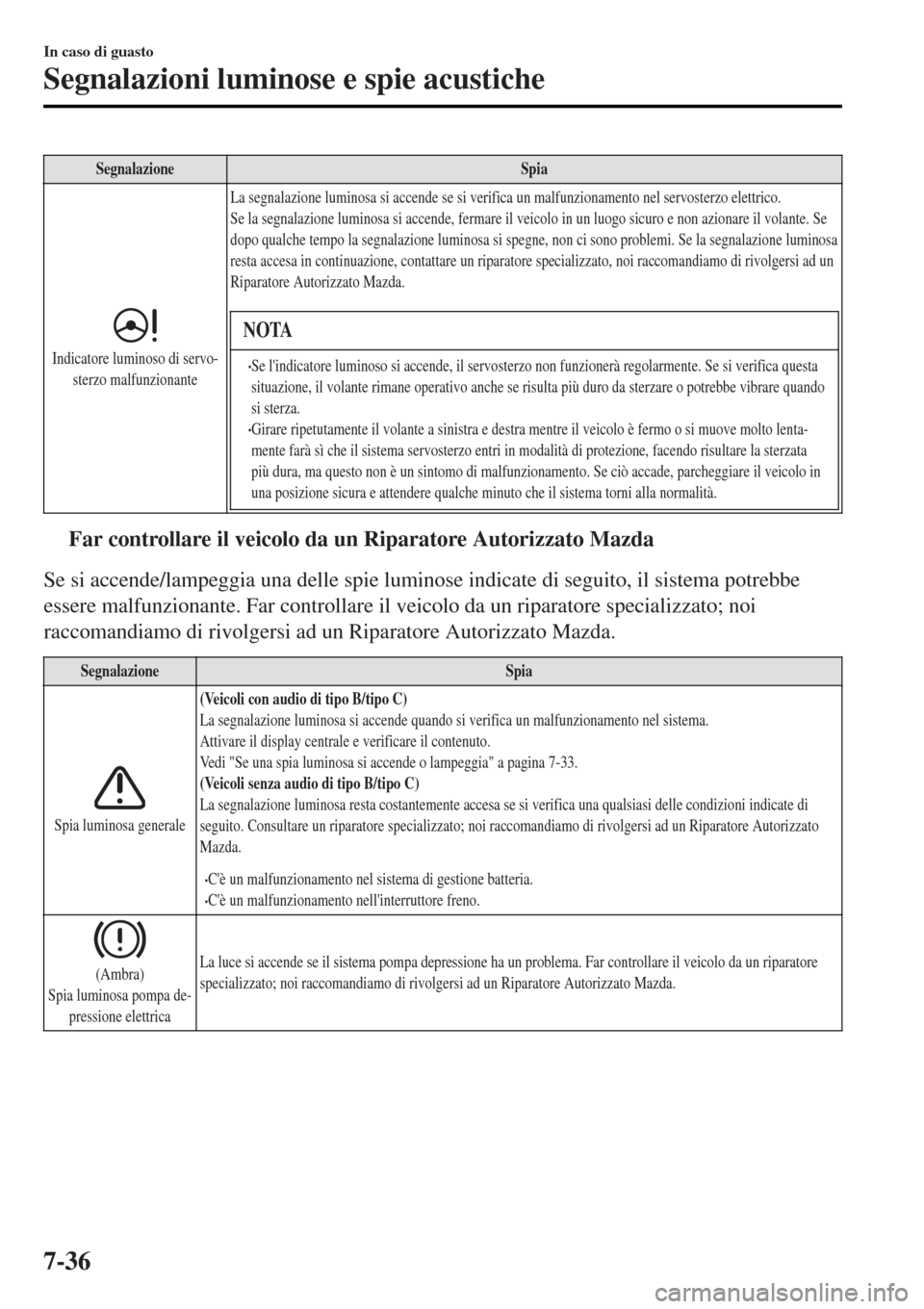

Indicatore luminoso di servo-
sterzo malfunzionanteLa segnalazione luminosa si accende se si verifica un malfunzionamento nel servosterzo elettrico.
Se la segnalazione luminosa si accende, fermare il veicolo in un luogo sicuro e non azionare il volante. Se
dopo qualche tempo la segnalazione luminosa si spegne, non ci sono problemi. Se la segnalazione luminosa
resta accesa in continuazione, contattare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
•Se l'indicatore luminoso si accende, il servosterzo non funzionerà regolarmente. Se si verifica questa
situazione, il volante rimane operativo anche se risulta più duro da sterzare o potrebbe vibrare quando
si sterza.
•Girare ripetutamente il volante a sinistra e destra mentre il veicolo è fermo o si muove molto lenta-
mente farà sì che il sistema servosterzo entri in modalità di protezione, facendo risultare la sterzata
più dura, ma questo non è un sintomo di malfunzionamento. Se ciò accade, parcheggiare il veicolo in
una posizione sicura e attendere qualche minuto che il sistema torni alla normalità.
tFar controllare il veicolo da un Riparatore Autorizzato Mazda
Se si accende/lampeggia una delle spie luminose indicate di seguito, il sistema potrebbe
essere malfunzionante. Far controllare il veicolo da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
SegnalazioneSpia
Spia luminosa generale(Veicoli con audio di tipo B/tipo C)
La segnalazione luminosa si accende quando si verifica un malfunzionamento nel sistema.
Attivare il display centrale e verificare il contenuto.
Vedi "Se una spia luminosa si accende o lampeggia" a pagina 7-33.
(Veicoli senza audio di tipo B/tipo C)
La segnalazione luminosa resta costantemente accesa se si verifica una qualsiasi delle condizioni indicate di
seguito. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
•C'è un malfunzionamento nel sistema di gestione batteria.•C'è un malfunzionamento nell'interruttore freno.
(Ambra)
Spia luminosa pompa de-
pressione elettricaLa luce si accende se il sistema pompa depressione ha un problema. Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-36

SegnalazioneSpia
Spia luminosa ABSSe la spia luminosa ABS rimane accesa durante la marcia, significa che la centralina ABS ha rilevato qualche
anomalia nel sistema. In questa situazione il sistema frenante funzionerà normalmente come se fosse privo di
ABS.
In tal caso consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.NOTA
•Quando il motore viene avviato caricando la batteria tramite cavi di emergenza, gli sbalzi di regime che si
verificano possono far accendere la spia luminosa ABS. Se ciò accade è dovuto al fatto che la batteria è
scarica e non è quindi un sintomo di malfunzionamento dell'ABS.
Ricaricare la batteria.
•Il sistema di assistenza alla frenata non è operativo quando è accesa la spia luminosa ABS.
Segnalazione luminosa
gestione motoreSe questa segnalazione luminosa si accende durante la marcia, significa che il veicolo ha un problema. È impor-
tante annotare in quali condizioni operative si è accesa la segnalazione luminosa e consultare un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
La segnalazione luminosa di gestione motore si può accendere nei seguenti casi:•L'impianto elettrico del motore ha un problema.•Il sistema di controllo delle emissioni ha un problema.•Il livello del carburante nel serbatoio è molto basso o quasi a zero.•Il tappo del serbatoio carburante è assente o non è serrato saldamente.
Se la spia gestione motore resta accesa, o lampeggia continuamente, moderare la velocità e consultare il prima
possibile un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Ambra)
Spia luminosa i-stop*
Quando la segnalazione luminosa è accesa
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa continua a rimanere accesa anche se si preme l'interruttore i-stop OFF mentre il mo-
tore è in funzione.
Quando la segnalazione luminosa lampeggia
La segnalazione luminosa lampeggia in continuazione se si verifica un malfunzionamento nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
(Ambra)
Spia luminosa i-ELOOP*
La segnalazione luminosa si accende se si verifica un malfunzionamento nel sistema i-ELOOP. Consultare un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-37
