Black plate (161,1)
5Conduite de votre Mazda
Explication des instruments et commandes.
Démarrage et conduite ................................................................. 5-2
Contacteur d'allumage ............................................................... 5-2
Démarrage du moteur ................................................................ 5-4
Arrêt du moteur ......................................................................... 5-5
Circuit de freinage ..................................................................... 5-5
Boîte de vitesses manuelle ...................................................... 5-11
Boîte de vitesses automatique ................................................. 5-14
Direction assistée .................................................................... 5-24
Régulateur de vitesse de croisière
í........................................ 5-24
Système de commande de traction (TCS)í............................ 5-29
Commande dynamique de stabilité (DSC)í........................... 5-30
Système de surveillance de pression des pneusí.................... 5-33
Combiné compteurs et indicateurs ............................................ 5-40
Compteurs et jauges ................................................................ 5-40
Voyants/témoins et avertisseurs sonores ................................... 5-45
Voyants/témoins ...................................................................... 5-45
Avertisseurs sonores ................................................................ 5-58
Interrupteurs et commandes ...................................................... 5-59
Commande d'éclairage ............................................................ 5-59
Clignotants et changement de file ........................................... 5-61
Antibrouillards
í..................................................................... 5-61
Essuie-glace et lave-glace de pare-brise .................................. 5-62
Désembueur de lunette arrière ................................................. 5-63
Avertisseur ............................................................................... 5-64
Feux de détresse ...................................................................... 5-64
Système de télécommande HomeLink
í................................. 5-65
5-1íCertains modèles.
MX-5_8EN8-EC-14E_Edition2 Page161
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (162,1)
Contacteur d'allumage
Clé auxiliaire (avec clé avancée)
REMARQUE
Pour démarrer le moteur à l'aide de la clé
avancée, se référer à Démarrage du moteur
(page 3-12).
Pour démarrer le moteur à l'aide de la clé
auxiliaire, procéder comme indiqué ci-
dessous.
1. Retirer la clé auxiliaire de la clé
avancée (page 3-20).
2. S'assurer que le bouton de démarrage
est en position OFF.
3. Pour retirer le bouton de démarrage, le
tirer vers l'extérieur tout en appuyant
sur les boutons situés sur les côtés droit
et gauche.
4. Insérer la clé auxiliaire dans le
contacteur d'allumage.
qPositions du contacteur d'allumage
Avec clé avancée
Sans clé avancée
OFF
De même, l'alimentation des appareils
électriques est coupée. La clé ne peut être
retirée que dans cette position.
5-2
Conduite de votre Mazda
Démarrage et conduite
MX-5_8EN8-EC-14E_Edition2 Page162
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (163,1)
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence.
Si l'on arrête le moteur pendant que
le véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la
perte de puissance de la direction
assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
Avant de quitter le siège du conducteur,
toujours mettre le contacteur sur OFF,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P (boîte de vitesses automatique)
ou en 1 ou R (boîte de vitesses
manuelle):
Il est important de mettre le
contacteur sur OFF, même si l'on ne
retire pas la clé du contacteur ou si
l'on quitte le véhicule. Si on laisse la
clé sur d'autres positions, certaines
fonctions de sécurité seront aussi
désactivées et la batterie pourra se
décharger.
Il est dangereux de quitter le siège du
conducteur sans mettre le contacteur
sur OFF, sans appliquer le frein de
stationnement et sans mettre le levier
sélecteur en plage P (boîte de vitesses
automatique), ou en plage 1 ou R
(boîte de vitesses manuelle). Le
véhicule risque de se déplacer de
façon inattendue. Ceci peut causer un
accident.
ACC (Accessoires)
Dans cette position, certains accessoires
électriques fonctionneront.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage.
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 5-45).
REMARQUE
Lorsque le contacteur est sur ON, le son du
moteur de la pompe à essence fonctionnant
près du réservoir d'essence peut être audible.
Ceci n'indique pas un problème.
START
Cette position sert à faire démarrer le
moteur. Il se mettra en route quand vous
relâchez la clé. Puis il retourne en position
ON.
qRappel de clé au contact
Si le contacteur est en arrêt ou ACC
lorsque la clé est insérée, un bip retentira
en continu lorsque la portière du
conducteur est ouverte.
Conduite de votre Mazda
Démarrage et conduite
5-3
MX-5_8EN8-EC-14E_Edition2 Page163
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (164,1)
Démarrage du moteur
REMARQUE
Le démarrage du moteur est commandé par le
système d'allumage de bougie.
Ce système est conforme à tous les règlements
du Standard Canadien d'Equipements Source
d'Interférence régissant la puissance de la
pulsation du champ électrique des parasites
radio.
1. Tous les occupants du véhicule doivent
attacher leur ceinture.
2. Veiller à ce que le frein de
stationnement soit appliqué.
3. Appuyer sur la pédale de frein.
4.(Boîte de vitesses manuelle)
Appuyer à fond sur la pédale
d'embrayage et passer au point mort.
Tout en maintenant la pédale
d'embrayage enfoncée, démarrer le
moteur.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si
l'embrayage est suffisamment enfoncé.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteurn'est pasen plage P ou N.
5. Mettre le contacteur sur START et le
maintenir (pas plus de 10 secondes à la
fois) jusqu'à ce que le moteur démarre.
ATTENTION
Ne pas faire tourner le démarreur
pendant plus de 10 secondes à la fois.
Si le moteur ne démarre pas,
attendre environ 10 secondes avant
d'essayer à nouveau. Sinon le
démarreur risque de subir des
dommages.
6. Après le démarrage du moteur, le
laisser tourner au ralenti pendant 10
secondes environ.
REMARQUE
lLorsqu'il fait très froid ou si le véhicule n'a
pas fonctionné pendant plusieurs jours,
laisser le moteur se réchauffer sans
appuyer sur la pédale d'accélérateur.
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-21).
5-4
Conduite de votre Mazda
Démarrage et conduite
MX-5_8EN8-EC-14E_Edition2 Page164
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (165,1)

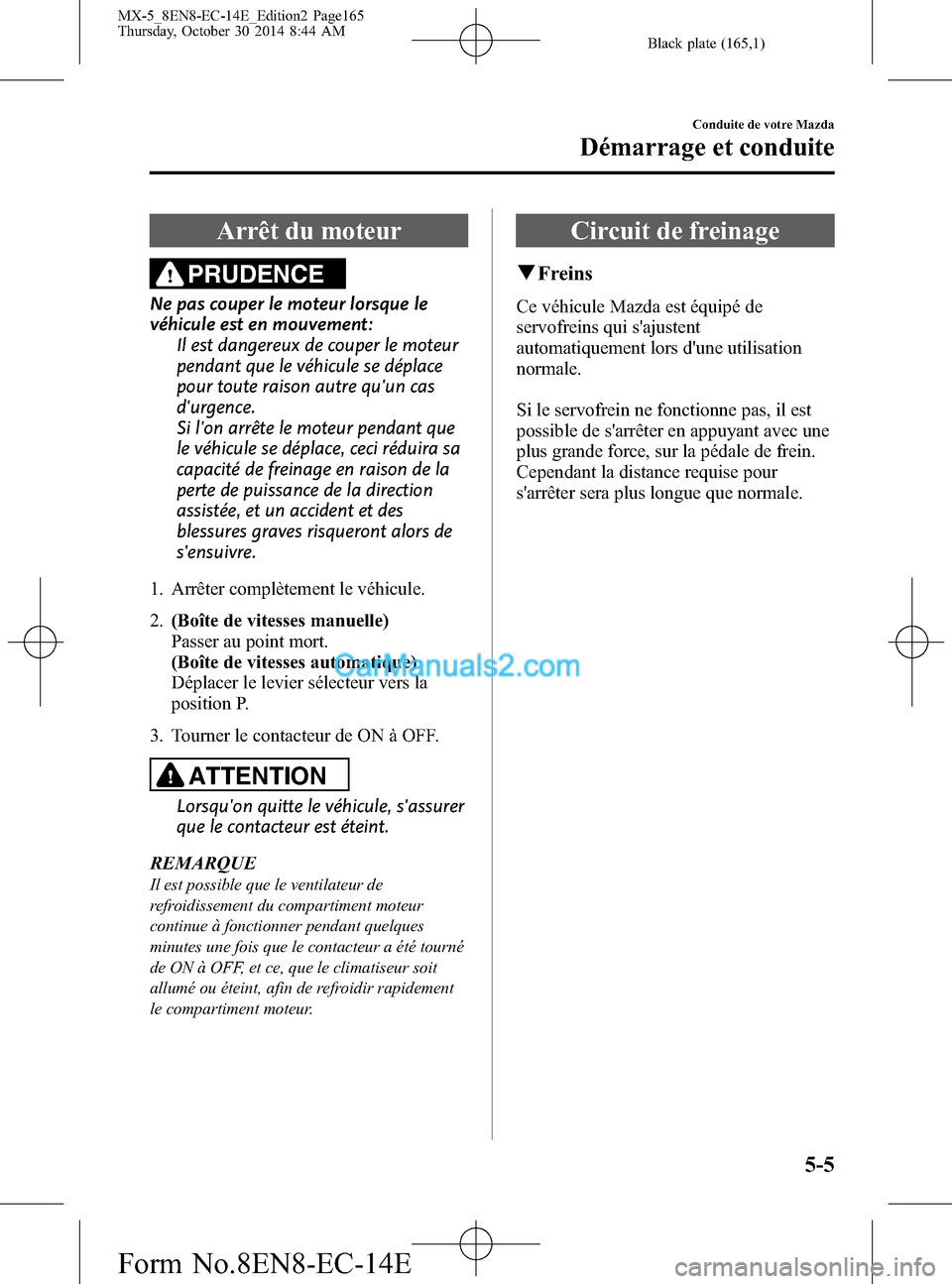

Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence.
Si l'on arrête le moteur pendant que
le véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la
perte de puissance de la direction
assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
1. Arrêter complètement le véhicule.
2.(Boîte de vitesses manuelle)
Passer au point mort.
(Boîte de vitesses automatique)
Déplacer le levier sélecteur vers la
position P.
3. Tourner le contacteur de ON à OFF.
ATTENTION
Lorsqu'on quitte le véhicule, s'assurer
que le contacteur est éteint.
REMARQUE
Il est possible que le ventilateur de
refroidissement du compartiment moteur
continue à fonctionner pendant quelques
minutes une fois que le contacteur a été tourné
de ON à OFF, et ce, que le climatiseur soit
allumé ou éteint, afin de refroidir rapidement
le compartiment moteur.
Circuit de freinage
qFreins
Ce véhicule Mazda est équipé de
servofreins qui s'ajustent
automatiquement lors d'une utilisation
normale.
Si le servofrein ne fonctionne pas, il est
possible de s'arrêter en appuyant avec une
plus grande force, sur la pédale de frein.
Cependant la distance requise pour
s'arrêter sera plus longue que normale.
Conduite de votre Mazda
Démarrage et conduite
5-5
MX-5_8EN8-EC-14E_Edition2 Page165
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (166,1)
PRUDENCE
Ne pas rouler avec le moteur calé ou
arrêté; s'arrêter dans un endroit sûr:
Le fait de rouler avec le moteur calé
ou arrêté est dangereux. Le freinage
demandera plus d'effort, et
l'assistance des freins peut s'épuiser
si la pédale est pompée. Cela
entraînera une distance d'arrêt
beaucoup plus longue ou même un
accident.
Engager un rapport inférieur lors de la
descente d'une pente à forte
inclinaison:
Le fait de conduire avec le pied
continuellement posé sur la pédale
de frein ou d'appliquer les freins
continuellement sur de longues
distances est dangereux. Cela fera
surchauffer les freins, entraînant des
distances d'arrêt beaucoup plus
longues ou même une perte totale de
la capacité de freinage. Cela peut
faire perdre le contrôle du véhicule et
causer un grave accident. Eviter
d'appliquer les freins
continuellement.
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et en
appliquant légèrement les freins à
plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
ATTENTION
ØNe pas conduire avec votre pied
sur la pédale d'embrayage ou de
frein et ne pas maintenir
inutilement une demi-pression sur
la pédale d'embrayage. Sinon cela
peut entraîner ce qui suit:
ØLes freins et l'embrayage
s'useront plus rapidement.
ØLes freins peuvent surchauffer
et affecter défavorablement les
performances des freins.
ØToujours appuyer sur la pédale de
frein avec le pied droit.
L'application inhabituelle des
freins du pied gauche peut
augmenter votre temps de
réaction face à une situation
d'urgence et entraîner une
opération des freins insuffisante.
ØPorter des chaussures appropriées
pour conduire afin d'éviter que
votre chaussure touche la pédale
de frein lorsque vous appuyez sur
la pédale d'accélérateur.
5-6
Conduite de votre Mazda
Démarrage et conduite
MX-5_8EN8-EC-14E_Edition2 Page166
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (167,1)
qFrein de stationnement
PRUDENCE
Avant de quitter le siège du conducteur,
toujours mettre le contacteur sur OFF,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P (boîte de vitesses automatique)
ou en 1 ou R (boîte de vitesses
manuelle):
Il est important de mettre le
contacteur sur OFF, même si l'on ne
retire pas la clé du contacteur ou si
l'on quitte le véhicule. Si on laisse la
clé sur d'autres positions, certaines
fonctions de sécurité seront aussi
désactivées et la batterie pourra se
décharger.
Il est dangereux de quitter le siège du
conducteur sans mettre le contacteur
sur OFF, sans appliquer le frein de
stationnement et sans mettre le levier
sélecteur en plage P (boîte de vitesses
automatique), ou en plage 1 ou R
(boîte de vitesses manuelle). Le
véhicule risque de se déplacer de
façon inattendue. Ceci peut causer un
accident.
ATTENTION
Le fait de conduire avec le frein de
stationnement enclenché entraîne
une usure excessive des éléments du
frein.
REMARQUE
Pour le stationnement dans la neige, se référer
à Conduite hivernale (page 4-10) concernant
l'utilisation du frein de stationnement.
Application du frein de stationnement
Appuyer sur la pédale de frein et tirer
fermement le levier de frein de
stationnement vers le haut de manière à
immobiliser le véhicule.
Pour relâcher le frein de stationnement
Appuyer sur la pédale de frein, puis tirer
le levier de frein de stationnement vers le
haut et appuyer sur le bouton de
dégagement. Tout en tenant le bouton,
abaisser le levier du frein de
stationnement complètement jusqu'à ce
qu'il soit en position relâchée.
Conduite de votre Mazda
Démarrage et conduite
5-7
MX-5_8EN8-EC-14E_Edition2 Page167
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (168,1)
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voyant de
frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est appliqué alors que le
contacteur est sur START ou ON. Il
s'éteint lorsque le frein de stationnement
est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant du système de freinage reste
allumé même si le frein de stationnement
est relâché, le liquide de frein peut être
faible ou il pourrait y avoir un problème
avec le système de frein. Garer le véhicule
dans un endroit sûr immédiatement et
contacter un concessionnaire agréé
Mazda.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
ATTENTION
En outre, l'efficacité du freinage peut
diminuer donc vous pouvez avoir
besoin d'appuyer sur la pédale de
frein plus fort que la normale pour
arrêter le véhicule.
qSystème d'antiblocage de frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale
de frein sans pomper.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas
compenser une conduite imprudente
et dangereuse, une vitesse excessive,
une conduite trop proche du véhicule
qui précède, le glissement des roues
sur la glace ou la neige et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.
5-8
Conduite de votre Mazda
Démarrage et conduite
MX-5_8EN8-EC-14E_Edition2 Page168
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (169,1)
REMARQUElLes distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système de
freinage normal peut demander des
distances plus courtes pour s'arrêter, car le
matériau mou accumulé devant une roue
bloquée, fait ralentir le véhicule.
lLe bruit de fonctionnement de l'ABS peut
être entendu lorsqu'on démarre le moteur
ou immédiatement après avoir démarré le
véhicule. Toutefois, cela n'indique pas une
anomalie.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
l(Véhicules équipés DSC)
Le système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
Conduite de votre Mazda
Démarrage et conduite
5-9
MX-5_8EN8-EC-14E_Edition2 Page169
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E

Black plate (170,1)
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qAssistance des freins (véhicules
équipés DSC)
En situations de freinage d'urgence,
lorsqu'il est nécessaire d'enfoncer la
pédale de frein avec une grande force, le
système d'assistance des freins améliore
les performances de freinage.
Lorsque la pédale de frein est enfoncée
fort ou rapidement, les freins sont
appliqués très fortement.REMARQUE
lLorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
la pédale sera plus douce mais les freins
sont appliqués très fortement. Ceci est un
effet normal du fonctionnement de
l'assistance des freins et n'indique pas une
anomalie.
lLorsque la pédale de frein est enfoncée fort
ou est enfoncée plus rapidement, un bruit
de fonctionnement du moteur/pompe peut
être entendu. Ceci est un effet normal de
l'assistance des freins et n'indique pas une
anomalie.
lLe système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
qIndicateur d'usure des plaquettes
Lorsque les plaquettes de freins à disques
s'usent, les indicateurs d'usure touchent
aux disques. Cela produit un grincement
fort pour avertir que les plaquettes doivent
être remplacées.
Lorsque ce son est audible, s'adresser à un
concessionnaire agréé Mazda dès que
possible.
5-10
Conduite de votre Mazda
Démarrage et conduite
MX-5_8EN8-EC-14E_Edition2 Page170
Thursday, October 30 2014 8:44 AM
Form No.8EN8-EC-14E
