Page 41 of 623
Nie pozwalaj dziecku na wychylanie się lub opieranie o boczną szybę w samochodzie
z bocznymi poduszkami powietrznymi:
Nie należy nikomu pozwalać wychylać się lub opierać się o szybę boczną, obszar siedzenia
pasażera, z którego napełniają się poduszki powietrzne, nawet jeśli korzysta się z fotelika
dziecięcego. Jeśli samochód jest wyposażony w boczne poduszki powietrzne, napełniające się
gwałtownie poduszki mogą spowodować poważne obrażenia ciała lub śmierć dziecka.
Ponadto wychylanie się lub opieranie o drzwi może utrudnić lub zablokować działanie
bocznych poduszek powietrznych i uniemożliwić ochronę podróżujących. Ponieważ boczna
poduszka powietrzna napełnia się z bocznej krawędzi siedzenia, nie pozwalaj dziecku
wychylać się ani opierać o szybę boczną, nawet jeśli dziecko siedzi w foteliku dziecięcym.
Nigdy nie zapinaj jednym pasem bezpieczeństwa więcej niż jednej osoby:
Użycie tego samego pasa bezpieczeństwa dla więcej niż jednej osoby zagraża
bezpieczeństwu. Tak użyty pas bezpieczeństwa nie jest w stanie pochłonąć w prawidłowy
sposób działających sił, a obaj pasażerowie mogą zostać zgnieceni, co grozi poważnymi
obrażeniami ciała lub nawet śmiercią. Nigdy nie używaj tego samego pasa bezpieczeństwa
dla więcej niż jednej osoby, a podczas jazdy zawsze zwróć uwagę, czy każdy z pasażerów ma
prawidłowo zapięte pasy bezpieczeństwa.
Używaj paska mocującego i jego zaczepu tylko do mocowania fotelika dla dziecka:
Mocowania fotelika dla dziecka zaprojektowano tak, aby wytrzymywały jedynie obciążenia
wywierane przez prawidłowo zainstalowany fotelik. W żadnym wypadku nie należy ich
używać jako pasów bezpieczeństwa dla osób dorosłych, uprzęży, czy mocowania innych
elementów lub wyposażenia pojazdu.
PRZESTROGA
Przy upalnej pogodzie temperatura pasa bezpieczeństwa lub fotelika dla dziecka
w zamkniętym samochodzie może stać się bardzo wysoka. Aby uniknąć oparzenia siebie lub
dziecka, sprawdź temperaturę przed ich użyciem.
UWAGA
(Modele europejskie)
Twoja Mazda jest wyposa*ona w system ISOFIX s áu*cy do mocowania specjalnie
zaprojektowanych fotelików dzieci
cych ISOFIX. Podczas u*ywania tego rodzaju systemu
do mocowania fotelika stosuj si
do zalece opisanych w rozdziale „Z u*yciem zaczepu
ISOFIX” (strona 2-31).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-21
Page 42 of 623
Monta* fotelika dla dziecka
tKategorie fotelików dla dzieci
UWAGA
Przy zakupie fotelika zapytaj producenta, który rodzaj fotelika jest w áa ciwy dla Twojego
dziecka i samochodu.
(Europa i kraje, gdzie obowizuje norma EKG 44)
Foteliki s sklasyfikowane w 5 poni*szych grupach, zgodnie z norm europejsk EKG 44.
Grupa Wiek Waga
0Do oko áo 9 miesi
cy Do 10 kg
0
Do oko áo 2 lat Do 13 kg
1 Od oko áo 8 miesi
cy do 4 lat 9 kg Š 18 kg
2 Od oko áo 3 do 7 lat 15 kg Š 25 kg
3 Od oko áo 6 do 12 lat 22 kg Š 36 kg
(Inne pastwa)
Stosuj si
do obowizujcych przepisów prawa dotyczcych korzystania z fotelików dla
dzieci w samochodzie.
ttRodzaje fotelików dla dzieci
(Europa i kraje, gdzie obowizuje
norma EKG 44)
Niniejsza instrukcja obs áugi zawiera opis
trzech typów fotelików dla dzieci,
mocowanych za pomoc pasów
bezpieczestwa: ko áysek dla niemowlt,
fotelików dla dzieci, fotelików dla
starszych dzieci.
UWAGA
•Pozycja monta*u zale*y od typu fotelika.
Zawsze dok áadnie zapoznawaj si
z zaleceniami jego producenta i tre ci
instrukcji obs áugi i monta*u fotelika.
•Z uwagi na zró*nicowanie modeli
fotelików, siedze oraz pasów
bezpieczestwa, nie wszystkie foteliki
mog by ü dostosowane do ró*nych
pozycji ustawienia fotela. Przed
zakupem fotelik dla dziecka powinien
by ü sprawdzony w okre lonym
ustawieniu (lub ustawieniach), w jakim
ma by ü u*ywany. Je li poprzednio
zakupiony fotelik okaza á si
niew áa ciwy,
konieczny mo*e okaza ü si
zakup
innego, w áa ciwego fotelika.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-22
Page 43 of 623
Ko áyska dla niemowlt
Odpowiada grupom 0 i 0
normy EKG
44.
Fotelik dla dzieci
Odpowiada grupie 1 normy EKG 44.
Fotelik dla starszych dzieci
Odpowiada grupom 2 i 3 normy EKG 44.
(Inne pastwa)
Stosuj si
do obowizujcych przepisów
prawa dotyczcych korzystania
z fotelików dla dzieci w samochodzie.
ttPozycja monta*u ko áyski dla
niemowlt
Ko áyska dla niemowlt jest montowana
wy ácznie w pozycji ty áem do kierunku
jazdy.
Informacje o pozycji monta*u ko áysek dla
niemowlt s podane w „Tabeli sposobów
montowania fotelików dla dzieci” (strona
2-27).
OSTRZE)ENIE
Zawsze montuj fotelik dziecięcy
w odpowiedniej pozycji:
Zamontowanie fotelika tyłem do kierunku
jazdy bez uprzedniego zapoznania się
z „Tabelą sposobów montowania fotelików
dla dzieci” jest niebezpieczne. Fotelik dla
dziecka ustawiony w niewłaściwej pozycji
nie może zostać odpowiednio
zamocowany. W razie wypadku dziecko
może uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-23
Page 44 of 623
Nigdy nie używaj fotelika tyłem do
kierunku jazdy na siedzeniu pasażera
chronionym poduszką powietrzną:
Szczególne zagrożenie! Nie używaj fotelika
montowanego tyłem do kierunku jazdy na
siedzeniu przednim, chronionym poduszką
powietrzną!
Otwierająca się poduszka może uderzyć
w fotelik i zmienić jego pozycję. Może to
spowodować poważne obrażenia lub
śmierć dziecka. Jeżeli Twój samochód
wyposażony jest w system wykrywania
obecności i postury pasażera, a montaż na
siedzeniu pasażera fotelika dziecięcego
zwróconego tyłem do kierunku jazdy jest
nieunikniony, zawsze upewniaj się, że
świeci się lampka sygnalizująca wyłączenie
poduszki powietrznej pasażera.
ttPozycja monta*u fotelika dla
dziecka
Foteliki dla dzieci montowane s przodem
lub ty áem do kierunku jazdy, zale*nie od
wieku i wzrostu dziecka. Podczas monta*u
stosuj si
do zalece producenta fotelika
odno nie wieku i wzrostu dziecka, jak
równie* do zalece dotyczcych jego
monta*u.
Informacje o pozycji monta*u fotelików
dla dzieci s podane w „Tabeli sposobów
montowania fotelików dla dzieci” (strona
2-27).
Fotelik dla dziecka montowany ty áem
do kierunku jazdy
OSTRZE)ENIE
Zawsze montuj fotelik przeznaczony do
ustawienia tyłem do kierunku jazdy we
właściwej pozycji:
Zamontowanie fotelika samochodowego
przeznaczonego do ustawienia tyłem do
kierunku jazdy bez uprzedniego zapoznania
się z „Tabelą sposobów mocowania fotelików
dla dzieci” zagraża bezpieczeństwu. Fotelik
dla dziecka przeznaczony do montażu tyłem
do kierunku jazdy, zamontowany
w niewłaściwej pozycji, nie gwarantuje
bezpieczeństwa. W razie wypadku dziecko
może uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść poważne
obrażenia lub zginąć.
Nigdy nie używaj fotelika tyłem do
kierunku jazdy na siedzeniu pasażera
chronionym poduszką powietrzną:
NIGDY nie używaj fotelika montowanego
tyłem do kierunku jazdy na siedzeniu
przednim chronionym AKTYWNĄ PODUSZKĄ
POWIETRZNĄ. Można w ten sposób
doprowadzić do ŚMIERCI lub POWAŻNYCH
OBRAŻEŃ DZIECKA. Otwierająca się poduszka
może uderzyć w fotelik i zmienić jego pozycję.
Może to spowodować poważne obrażenia lub
śmierć dziecka. Jeżeli Twój samochód
wyposażony jest w system wykrywania
obecności i postury pasażera, a montaż na
siedzeniu pasażera fotelika dziecięcego
zwróconego tyłem do kierunku jazdy jest
nieunikniony, zawsze upewniaj się, że świeci
się lampka sygnalizująca wyłączenie poduszki
powietrznej pasażera.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-24
Page 45 of 623

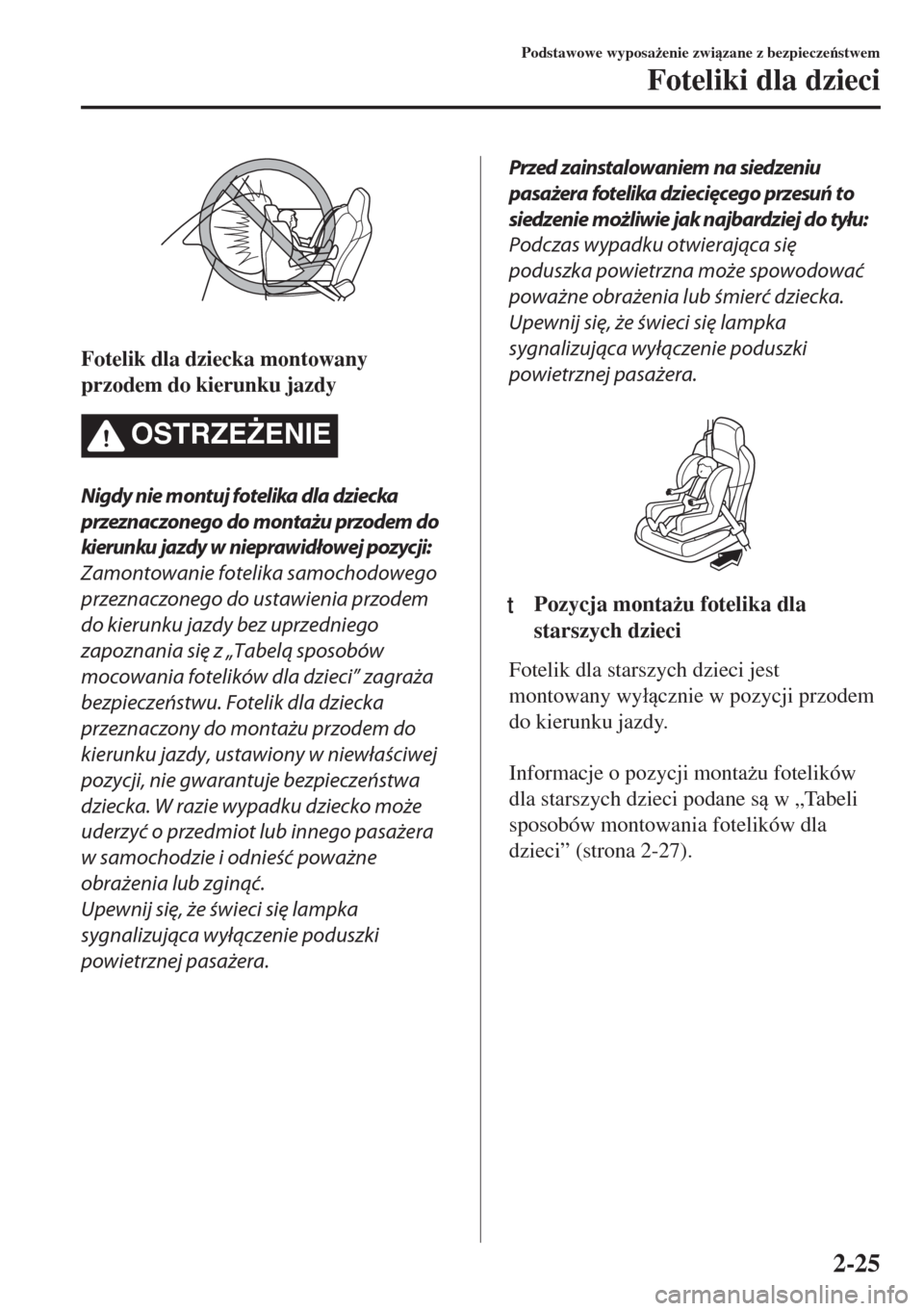

Fotelik dla dziecka montowany
przodem do kierunku jazdy
OSTRZE)ENIE
Nigdy nie montuj fotelika dla dziecka
przeznaczonego do montażu przodem do
kierunku jazdy w nieprawidłowej pozycji:
Zamontowanie fotelika samochodowego
przeznaczonego do ustawienia przodem
do kierunku jazdy bez uprzedniego
zapoznania się z „Tabelą sposobów
mocowania fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla dziecka
przeznaczony do montażu przodem do
kierunku jazdy, ustawiony w niewłaściwej
pozycji, nie gwarantuje bezpieczeństwa
dziecka. W razie wypadku dziecko może
uderzyć o przedmiot lub innego pasażera
w samochodzie i odnieść poważne
obrażenia lub zginąć.
Upewnij się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera.
Przed zainstalowaniem na siedzeniu
pasażera fotelika dziecięcego przesuń to
siedzenie możliwie jak najbardziej do tyłu:
Podczas wypadku otwierająca się
poduszka powietrzna może spowodować
poważne obrażenia lub śmierć dziecka.
Upewnij się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera.
ttPozycja monta*u fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wy ácznie w pozycji przodem
do kierunku jazdy.
Informacje o pozycji monta*u fotelików
dla starszych dzieci podane s w „Tabeli
sposobów montowania fotelików dla
dzieci” (strona 2-27).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-25
Page 46 of 623
OSTRZE)ENIE
Zawsze montuj fotelik dla starszych dzieci
w odpowiedniej pozycji:
Zamontowanie fotelika dla starszych dzieci
bez uprzedniego zapoznania się z „Tabelą
sposobów montowania fotelików dla
dzieci” zagraża bezpieczeństwu. Fotelik dla
starszego dziecka ustawiony
w niewłaściwej pozycji nie gwarantuje
bezpieczeństwa dziecka. W razie wypadku
dziecko może uderzyć o przedmiot lub
innego pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Przed zainstalowaniem na siedzeniu
pasażera fotelika dziecięcego przesuń to
siedzenie możliwie jak najbardziej do
tyłu:
*1
Podczas wypadku otwierająca się
poduszka powietrzna może spowodować
poważne obrażenia lub śmierć dziecka.
Upewnij się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera.
*1 W przypadku instalowania niektórych
rodzajów fotelików dla dzieci
najbardziej wysunięta do tyłu pozycja
może nie być odpowiednia.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-26
Page 47 of 623
Tabela sposobów montowania fotelików dla dzieci
(Europa i kraje, gdzie obowizuje norma EKG 16)
Poni*sza tabela zawiera informacje dotyczce umieszczania fotelików dla dzieci w ró*nych
pozycjach monta*u. Aby uzyska ü informacje na temat umieszczania fotelików dla dzieci
innych producentów, zapoznaj si
z instrukcj do áczon przez producenta do tego fotelika.
Foteliki dla dzieci z systemem ISOFIX
W przypadku instalowania fotelika dla dziecka na siedzeniu pasa*era zapoznaj si
z instruk-
cjami producenta fotelika oraz z sekcj „Z u*yciem zaczepu ISOFIX” na stronie 2-31.
Grupa wagowa Klasa wymiaru MocowaniePozycje siedze
Lokalizacja mocowania ISOFIX
pojazdu
Siedzenie pasa*era
Noside ákoFISO/L1 X
GISO/L2 X
(1) X
GRUPA 0 Do 10 kgEISO/R1 X
(1) X
GRUPA 0
Do 13 kgEISO/R1
IL
*1
DISO/R2 X
CISO/R3 X
(1) X
GRUPA 1 9 kg Š 18 kgDISO/R2 X
CISO/R3 X
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 X
(1)
IL
*2
GRUPA 2 15 kg Š 25 kg (1)
IL*3
GRUPA 3 22 kg Š 36 kg (1)
IL*3
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej,
producent pojazdu powinien wskaza ü odpowiednie foteliki dla dzieci ISOFIX zalecane dla ka*dej pozycji ich
monta*u.
Opis oznacze literowych u*ytych w powy*szej tabeli:
IUF = Pozycja w áa ciwa dla uniwersalnych fotelików ISOFIX przeznaczonych do monta*u przodem do kierunku
jazdy i zatwierdzonych do u*ytku w tej grupie wagowej.
IL = Pozycja w áa ciwa dla wybranych fotelików ISOFIX (CRS) podanych na za áczonej li cie.
Wymienione foteliki ISOFIX nale* do kategorii „dla wybranego pojazdu”, „z ograniczeniem” lub
„pó áuniwersalnej”.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-27
Page 48 of 623
*1Mo*na zainstalowa ü fotelik dzieci
cy CabrioFix mocowany do podstawy EasyFix. Oba te elementy sprzedaje
firma MAXI-COSI®.*2Mo*na zainstalowa ü fotelik dzieci
cy Pearl mocowany do podstawy FamilyFix. Oba te elementy sprzedaje
firma MAXI-COSI®.*3Mo*na zainstalowa ü fotelik BRITAX RÖMER® KIDFIX. (Fotelik KIDFIX ju* nie jest produkowany)
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
(Poza Europ)
Je li chodzi o foteliki dzieci
ce, jakie mog by ü instalowane w Twojej Mazdzie, skonsultuj si
ze specjalistycznym
serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
Foteliki dzieci
ce w standardzie i-Size
Fotelik dzieci
cy w standardzie i-Size mo*e by ü zainstalowany na danym siedzeniu w nast
-
pujcy sposób:
Siedzenie pasa*era
Foteliki dzieci
ce w standardzie i-Size X
Opis oznacze literowych u*ytych w powy*szej tabeli:
X = Po áo*enie nieprzystosowane do fotelika dzieci
cego w standardzie i-Size typu „uniwersalnego”.
UWAGA
Fotelik dzieci
cy w standardzie i-Size to fotelik, który uzyska á certyfikat kategorii i-Size
zgodnie z regulaminem 129 EKG.
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-28
Page 49 of 623
Foteliki dla dzieci zabezpieczane pasami bezpieczestwa
Grupa Wiek WagaTy p f o t e -
lików dla
dzieciSiedzenie pasa*era
Bez systemu wykry-
wania obecno ci
i postury pasa*eraZ systemem wykrywania obecno ci i po-
stury pasa*era
(Poduszka w áczo-
na)(Poduszka wy áczo-
na)
GRUPA 0Do oko áo
9 miesi
-
cyDo 10 kgKo áyska
dla nie-
mowltXXU
GRUPA
0
Do oko áo
2 latDo 13 kgKo áyska
dla nie-
mowltXXU
GRUPA 1Od oko áo
8 miesi
-
cy do 4
lat9 kg Š
18 kgFotelik
dla dzieciLUFU
GRUPA 2Od oko áo
3 do 7 lat15 kg –
25 kgFotelik
dla star-
szych
dzieciLUFU
GRUPA 3Od oko áo
6 do 12
lat22 kg Š
36 kgFotelik
dla star-
szych
dzieciLUFU
Opis oznacze literowych u*ytych w powy*szej tabeli:
U = pozycja w áa ciwa dla kategorii „uniwersalnej” fotelików zatwierdzonych do u*ytku w tej grupie wagowej.
UF = pozycja w áa ciwa dla fotelików zwróconych przodem do kierunku jazdy kategorii „uniwersalnej”
zatwierdzonych do u*ytku w tej grupie wagowej.
L = Je li chodzi o foteliki dla dzieci dla tej kategorii grupy wagowej, skonsultuj si
z wyspecjalizowanym
serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
Je li chodzi o foteliki dla dzieci, jakie mog by ü montowane w samochodzie, zapoznaj si
z katalogiem akcesoriów.
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
(Patrz „Katalog Akcesoriów Mazda” w zakresie monta*u oryginalnych fotelików dla dzieci).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-29
Page 50 of 623
Monta* fotelika dla
dziecka
tZaczepy do mocowania fotelików
Zaczepy do mocowania fotelików dla
dzieci znajduj si
na wyposa*eniu
samochodu. Na rysunku przedstawiono
lokalizacj
zaczepu.
W celu zamontowania fotelika dla
dziecka, post
puj zawsze zgodnie
z instrukcj do áczon do takiego fotelika.
Lokalizacja zaczepów do mocowania
fotelików
Podczas monta*u fotelika wyposa*onego
w pasek mocujcy korzystaj ze
wskazanych lokalizacji zaczepów
mocujcych.
Wspornik z zaczepem
OSTRZE)ENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do niewłaściwego
zaczepu zagraża bezpieczeństwu. W razie
wypadku pasek mocujący może wypaść
z zaczepu i osłabić mocowanie fotelika.
Ewentualne przemieszczenie się fotelika
może spowodować obrażenia lub śmierć
dziecka.
Zawsze przekładaj pasek mocujący między
zagłówkiem, a oparciem:
Ułożenie paska mocującego na górnej
powierzchni zagłówka zagraża
bezpieczeństwu. W razie zderzenia pasek
mocujący może ześlizgnąć się z zagłówka
i osłabić mocowanie fotelika. Fotelik może
się przesunąć i spowodować obrażenia lub
śmierć dziecka.
PRZESTROGA
Podczas przesuwania siedzeń do przodu
i do tyłu przytrzymuj oparcie siedzenia
ręką. Jeśli oparcie nie zostanie
przytrzymane, siedzenie nagle się poruszy,
co może grozić obrażeniami ciała.
1. Otwórz dach sk áadany.
2. Przesu siedzenie pasa*era mo*liwie
jak najbardziej do ty áu, a nast
pnie
przesu je do przodu o oko áo 10 z
bów
(100 mm) tak, aby móg á w áo*y ü za
nie r
k
(strona 2-5).
Podstawowe wyposa*enie zwizane z bezpieczestwem
Foteliki dla dzieci
2-30
