Komponenty systemu poduszek powietrznych
(Z systemem wykrywania obecno ci i postury pasa*era)
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-41
Page 62 of 623

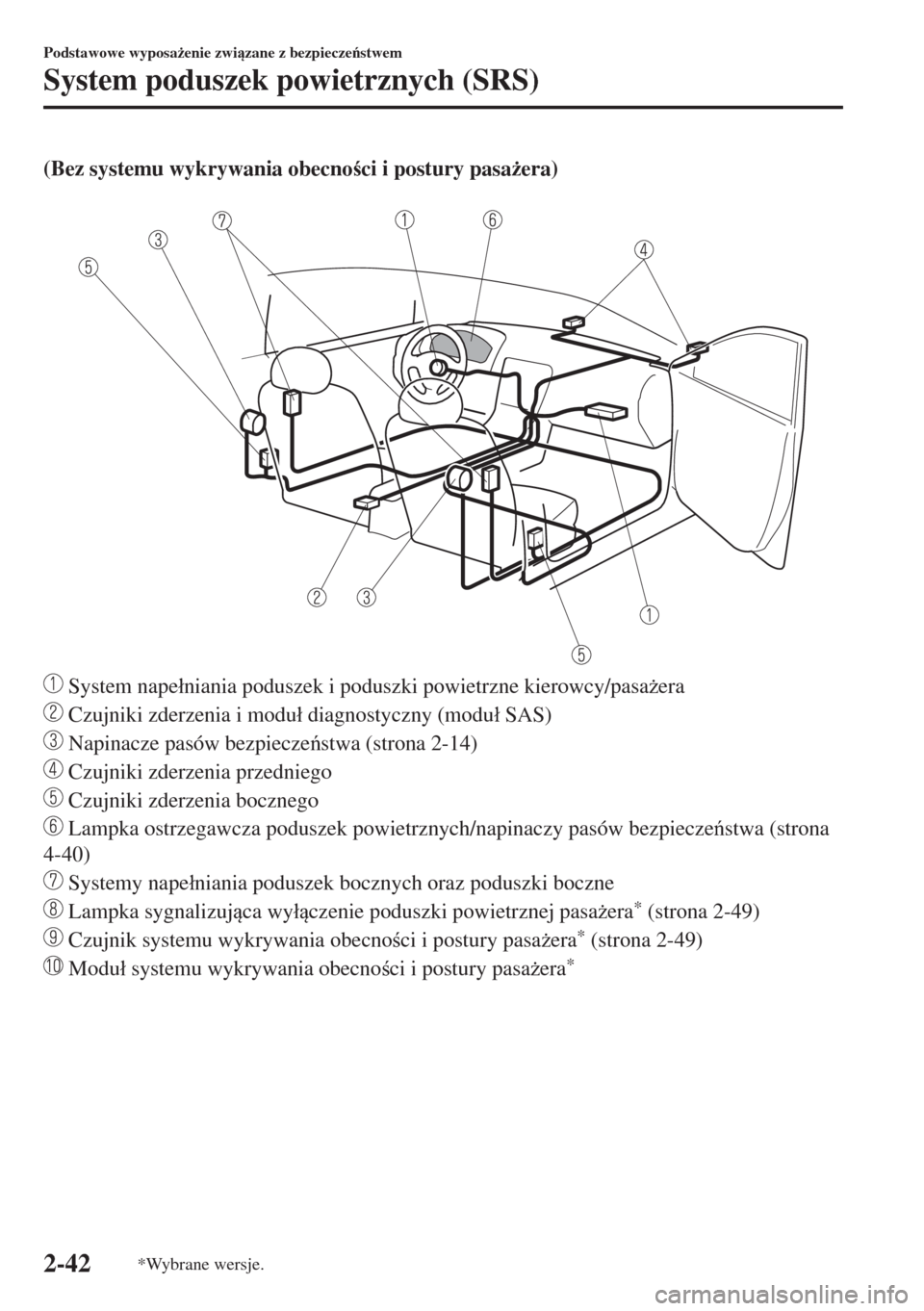

(Bez systemu wykrywania obecno ci i postury pasa*era)
System nape ániania poduszek i poduszki powietrzne kierowcy/pasa*era
Czujniki zderzenia i modu á diagnostyczny (modu á SAS)
Napinacze pasów bezpieczestwa (strona 2-14)
Czujniki zderzenia przedniego
Czujniki zderzenia bocznego
Lampka ostrzegawcza poduszek powietrznych/napinaczy pasów bezpieczestwa (strona
4-40)
Systemy nape ániania poduszek bocznych oraz poduszki boczne
Lampka sygnalizujca wy áczenie poduszki powietrznej pasa*era* (strona 2-49)
Czujnik systemu wykrywania obecno ci i postury pasa*era* (strona 2-49)
Modu á systemu wykrywania obecno ci i postury pasa*era*
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-42*Wybrane wersje.
Page 63 of 623

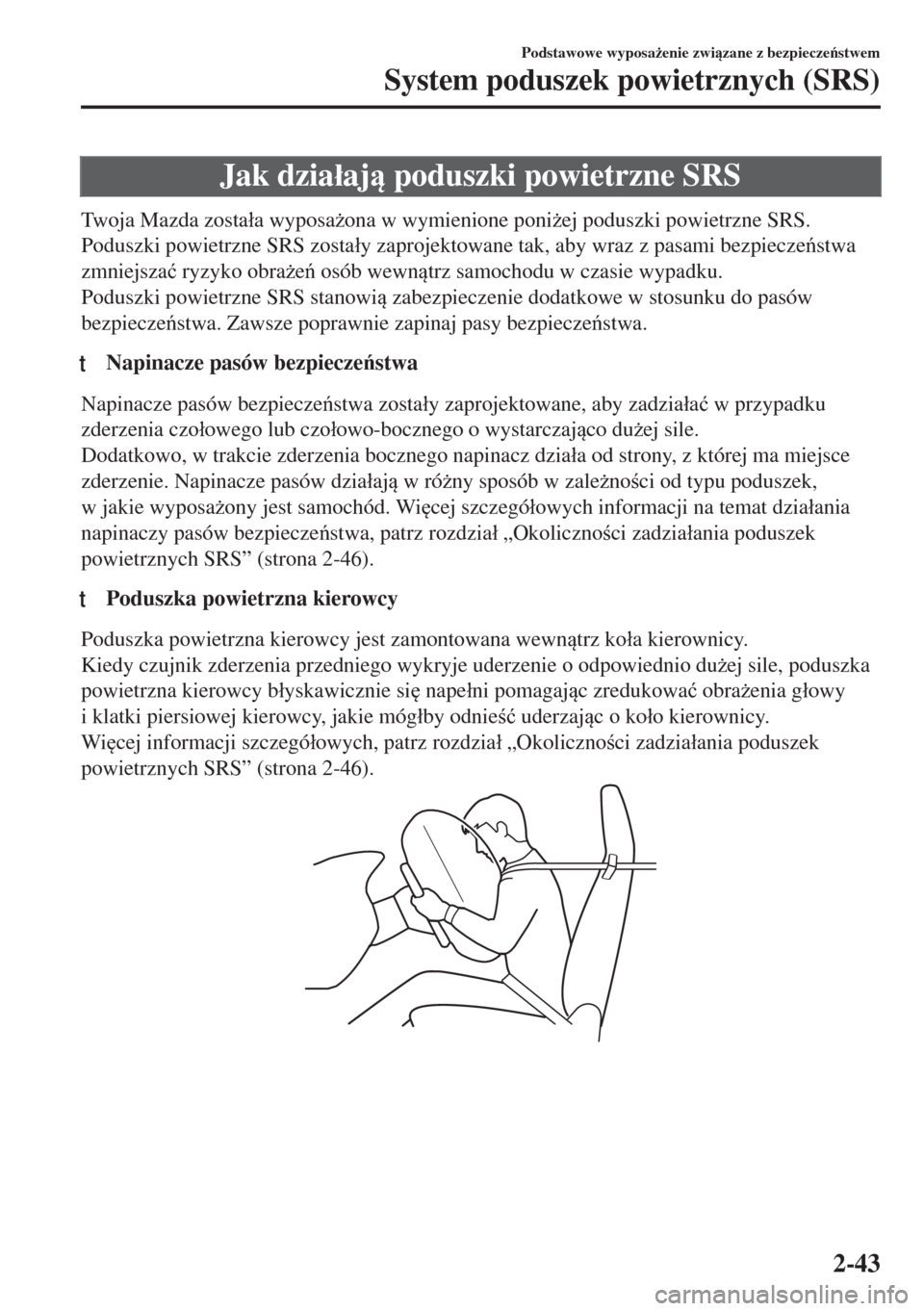

Jak dzia áaj poduszki powietrzne SRS
Twoja Mazda zosta áa wyposa*ona w wymienione poni*ej poduszki powietrzne SRS.
Poduszki powietrzne SRS zosta áy zaprojektowane tak, aby wraz z pasami bezpieczestwa
zmniejsza ü ryzyko obra*e osób wewntrz samochodu w czasie wypadku.
Poduszki powietrzne SRS stanowi zabezpieczenie dodatkowe w stosunku do pasów
bezpieczestwa. Zawsze poprawnie zapinaj pasy bezpieczestwa.
tNapinacze pasów bezpieczestwa
Napinacze pasów bezpieczestwa zosta áy zaprojektowane, aby zadzia áa ü w przypadku
zderzenia czo áowego lub czo áowo-bocznego o wystarczajco du*ej sile.
Dodatkowo, w trakcie zderzenia bocznego napinacz dzia áa od strony, z której ma miejsce
zderzenie. Napinacze pasów dzia áaj w ró*ny sposób w zale*no ci od typu poduszek,
w jakie wyposa*ony jest samochód. Wi
cej szczegó áowych informacji na temat dzia áania
napinaczy pasów bezpieczestwa, patrz rozdzia á „Okoliczno ci zadzia áania poduszek
powietrznych SRS” (strona 2-46).
tPoduszka powietrzna kierowcy
Poduszka powietrzna kierowcy jest zamontowana wewntrz ko áa kierownicy.
Kiedy czujnik zderzenia przedniego wykryje uderzenie o odpowiednio du*ej sile, poduszka
powietrzna kierowcy b áyskawicznie si
nape áni pomagajc zredukowa ü obra*enia g áowy
i klatki piersiowej kierowcy, jakie móg áby odnie ü uderzajc o ko áo kierownicy.
Wi
cej informacji szczegó áowych, patrz rozdzia á „Okoliczno ci zadzia áania poduszek
powietrznych SRS” (strona 2-46).
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-43
Page 64 of 623

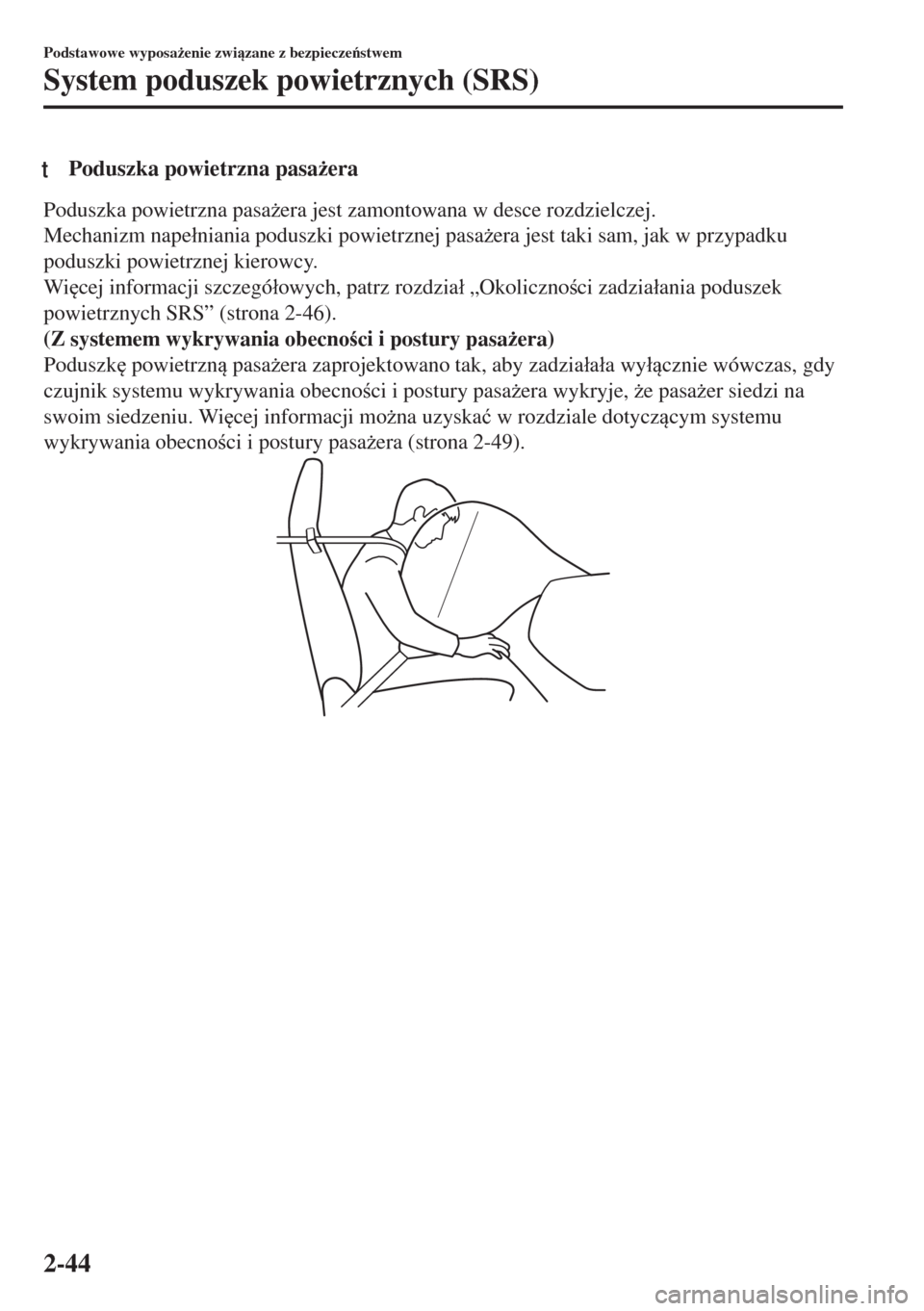

tPoduszka powietrzna pasa*era
Poduszka powietrzna pasa*era jest zamontowana w desce rozdzielczej.
Mechanizm nape ániania poduszki powietrznej pasa*era jest taki sam, jak w przypadku
poduszki powietrznej kierowcy.
Wi
cej informacji szczegó áowych, patrz rozdzia á „Okoliczno ci zadzia áania poduszek
powietrznych SRS” (strona 2-46).
(Z systemem wykrywania obecno ci i postury pasa*era)
Poduszk
powietrzn pasa*era zaprojektowano tak, aby zadzia áa áa wy ácznie wówczas, gdy
czujnik systemu wykrywania obecno ci i postury pasa*era wykryje, *e pasa*er siedzi na
swoim siedzeniu. Wi
cej informacji mo*na uzyska ü w rozdziale dotyczcym systemu
wykrywania obecno ci i postury pasa*era (strona 2-49).
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-44
Page 65 of 623

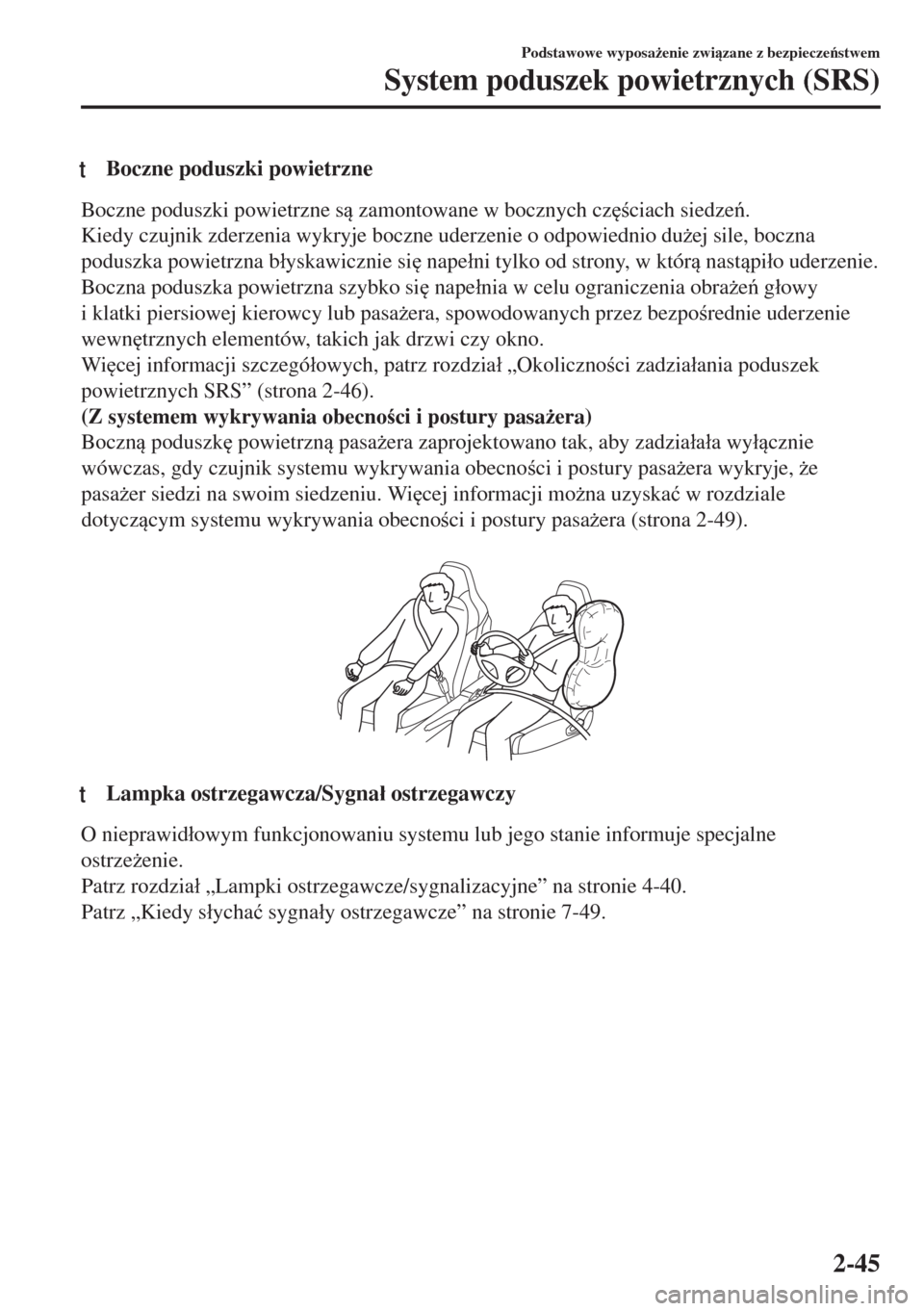

tBoczne poduszki powietrzne
Boczne poduszki powietrzne s zamontowane w bocznych cz
ciach siedze.
Kiedy czujnik zderzenia wykryje boczne uderzenie o odpowiednio du*ej sile, boczna
poduszka powietrzna b áyskawicznie si
nape áni tylko od strony, w któr nastpi áo uderzenie.
Boczna poduszka powietrzna szybko si
nape ánia w celu ograniczenia obra*e g áowy
i klatki piersiowej kierowcy lub pasa*era, spowodowanych przez bezpo rednie uderzenie
wewn
trznych elementów, takich jak drzwi czy okno.
Wi
cej informacji szczegó áowych, patrz rozdzia á „Okoliczno ci zadzia áania poduszek
powietrznych SRS” (strona 2-46).
(Z systemem wykrywania obecno ci i postury pasa*era)
Boczn poduszk
powietrzn pasa*era zaprojektowano tak, aby zadzia áa áa wy ácznie
wówczas, gdy czujnik systemu wykrywania obecno ci i postury pasa*era wykryje, *e
pasa*er siedzi na swoim siedzeniu. Wi
cej informacji mo*na uzyska ü w rozdziale
dotyczcym systemu wykrywania obecno ci i postury pasa*era (strona 2-49).
ttLampka ostrzegawcza/Sygna á ostrzegawczy
O nieprawid áowym funkcjonowaniu systemu lub jego stanie informuje specjalne
ostrze*enie.
Patrz rozdzia á „Lampki ostrzegawcze/sygnalizacyjne” na stronie 4-40.
Patrz „Kiedy s áycha ü sygna áy ostrzegawcze” na stronie 7-49.
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-45
Page 66 of 623

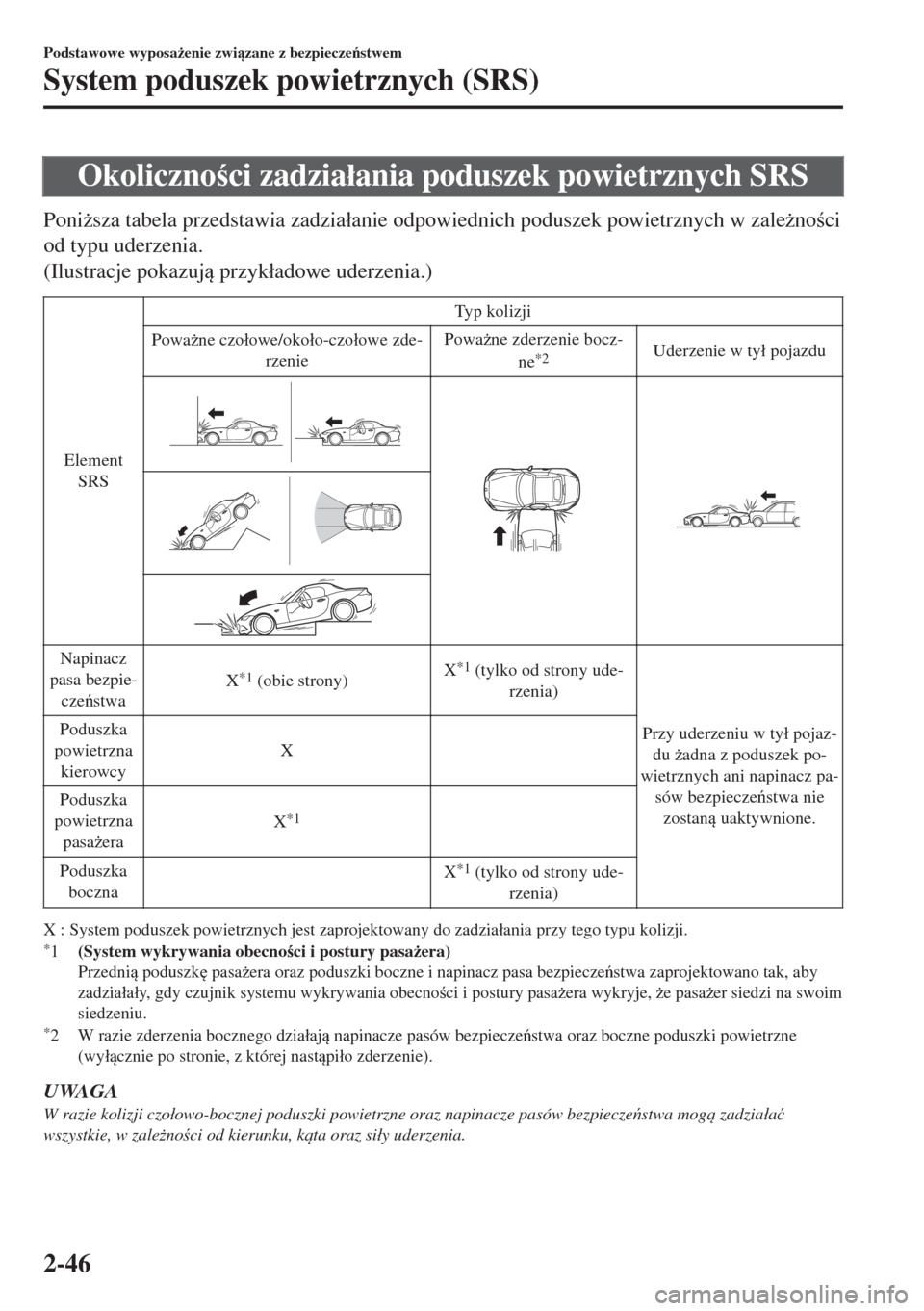

Okoliczno ci zadzia áania poduszek powietrznych SRS
Poni*sza tabela przedstawia zadzia áanie odpowiednich poduszek powietrznych w zale*no ci
od typu uderzenia.
(Ilustracje pokazuj przyk áadowe uderzenia.)
Element
SRSTyp kolizji
Powa*ne czo áowe/oko áo-czo áowe zde-
rzeniePowa*ne zderzenie bocz-
ne
*2Uderzenie w ty á pojazdu
Napinacz
pasa bezpie-
czestwaX*1 (obie strony)X*1 (tylko od strony ude-
rzenia)
Przy uderzeniu w ty á pojaz-
du *adna z poduszek po-
wietrznych ani napinacz pa-
sów bezpieczestwa nie
zostan uaktywnione. Poduszka
powietrzna
kierowcyX
Poduszka
powietrzna
pasa*eraX
*1
Poduszka
bocznaX*1 (tylko od strony ude-
rzenia)
X : System poduszek powietrznych jest zaprojektowany do zadzia áania przy tego typu kolizji.*1(System wykrywania obecno ci i postury pasa*era)
Przedni poduszk
pasa*era oraz poduszki boczne i napinacz pasa bezpieczestwa zaprojektowano tak, aby
zadzia áa áy, gdy czujnik systemu wykrywania obecno ci i postury pasa*era wykryje, *e pasa*er siedzi na swoim
siedzeniu.
*2 W razie zderzenia bocznego dzia áaj napinacze pasów bezpieczestwa oraz boczne poduszki powietrzne
(wy ácznie po stronie, z której nastpi áo zderzenie).
UWAGAW razie kolizji czo áowo-bocznej poduszki powietrzne oraz napinacze pasów bezpieczestwa mog zadzia áa ü
wszystkie, w zale*no ci od kierunku, kta oraz si áy uderzenia.
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-46
Page 67 of 623

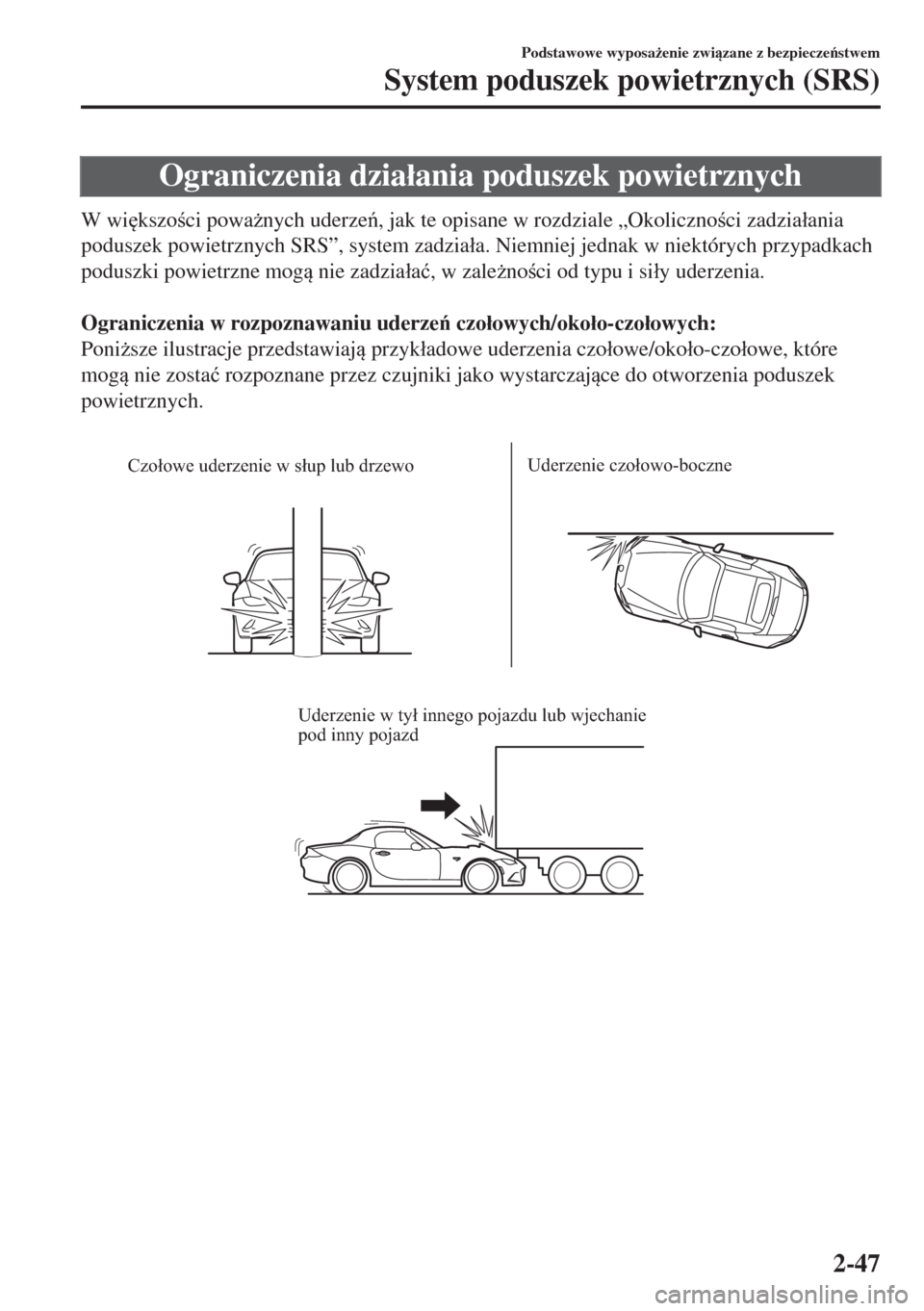

Ograniczenia dzia áania poduszek powietrznych
W wi
kszo ci powa*nych uderze, jak te opisane w rozdziale „Okoliczno ci zadzia áania
poduszek powietrznych SRS”, system zadzia áa. Niemniej jednak w niektórych przypadkach
poduszki powietrzne mog nie zadzia áa ü, w zale*no ci od typu i si áy uderzenia.
Ograniczenia w rozpoznawaniu uderze czo áowych/oko áo-czo áowych:
Poni*sze ilustracje przedstawiaj przyk áadowe uderzenia czo áowe/oko áo-czo áowe, które
mog nie zosta ü rozpoznane przez czujniki jako wystarczajce do otworzenia poduszek
powietrznych.
Czołowe uderzenie w słup lub drzewoUderzenie czołowo-boczne
Uderzenie w tył innego pojazdu lub wjechanie
pod inny pojazd
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-47
Page 68 of 623

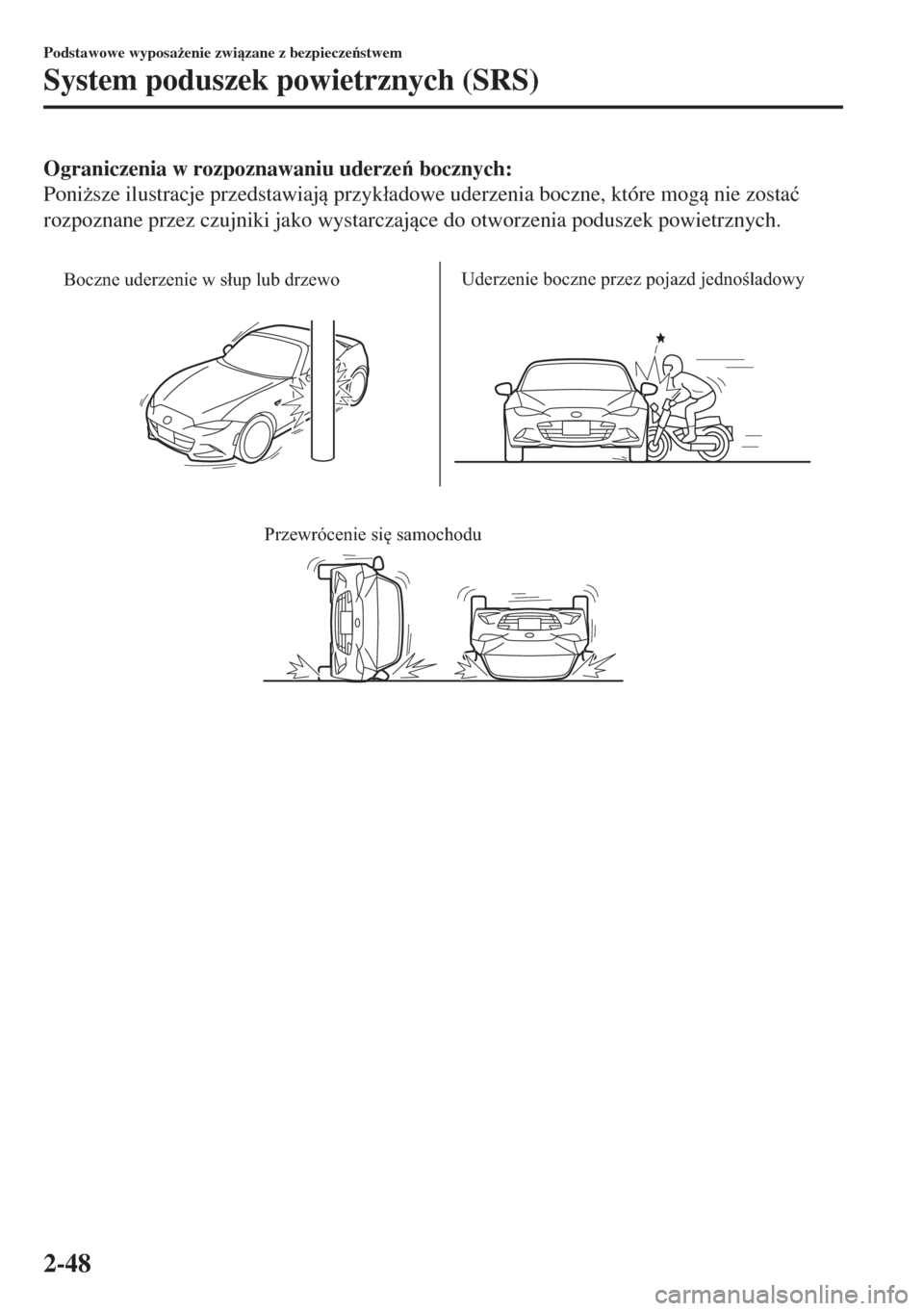

Ograniczenia w rozpoznawaniu uderze bocznych:
Poni*sze ilustracje przedstawiaj przyk áadowe uderzenia boczne, które mog nie zosta ü
rozpoznane przez czujniki jako wystarczajce do otworzenia poduszek powietrznych.
Boczne uderzenie w słup lub drzewoUderzenie boczne przez pojazd jednośladowy
Przewrócenie się samochodu
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
2-48
Page 69 of 623

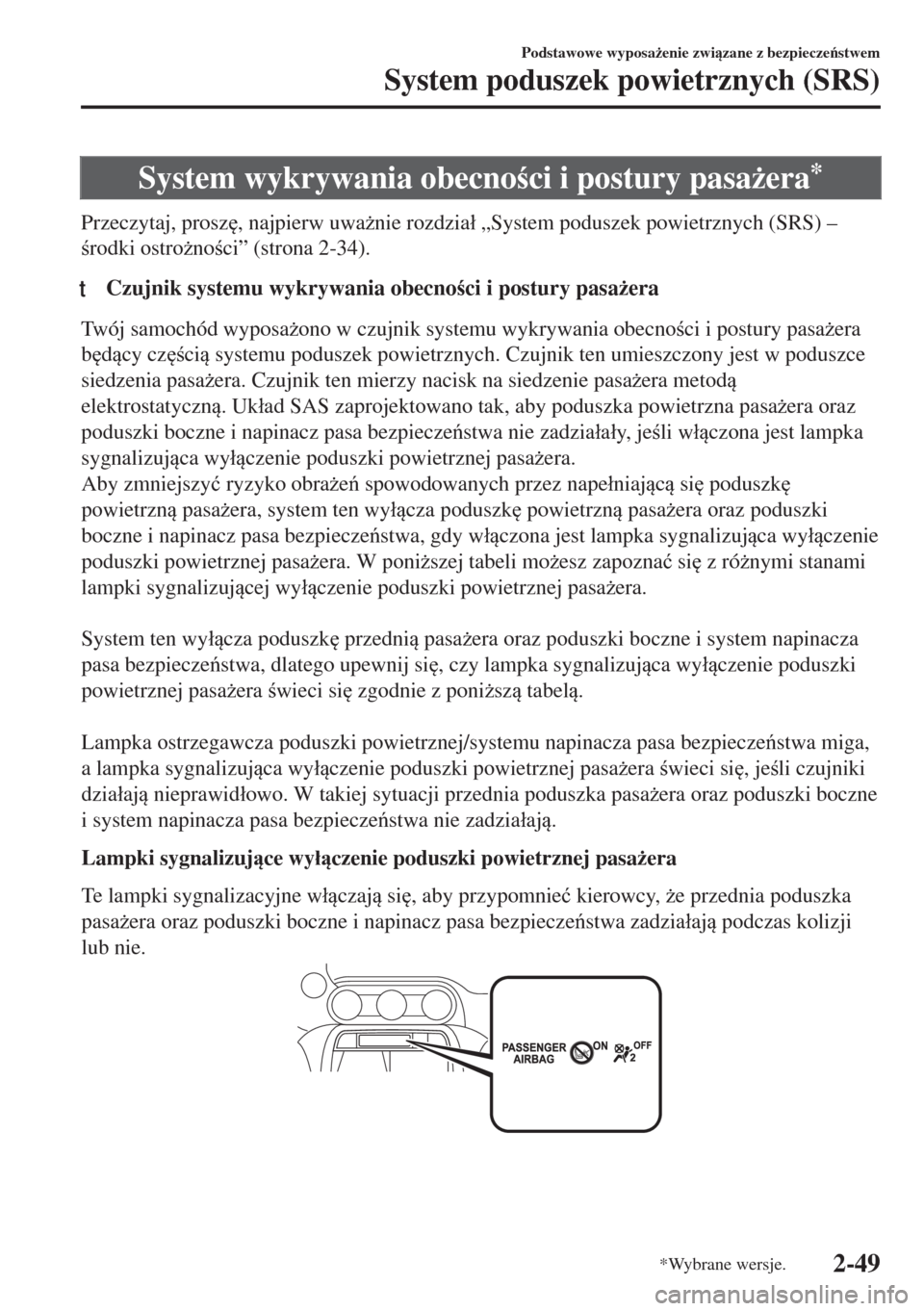

System wykrywania obecno ci i postury pasa*era*
Przeczytaj, prosz
, najpierw uwa*nie rozdzia á „System poduszek powietrznych (SRS) –
rodki ostro*no ci” (strona 2-34).
tCzujnik systemu wykrywania obecno ci i postury pasa*era
Twój samochód wyposa*ono w czujnik systemu wykrywania obecno ci i postury pasa*era
b
dcy cz
ci systemu poduszek powietrznych. Czujnik ten umieszczony jest w poduszce
siedzenia pasa*era. Czujnik ten mierzy nacisk na siedzenie pasa*era metod
elektrostatyczn. Uk áad SAS zaprojektowano tak, aby poduszka powietrzna pasa*era oraz
poduszki boczne i napinacz pasa bezpieczestwa nie zadzia áa áy, j e li w áczona jest lampka
sygnalizujca wy áczenie poduszki powietrznej pasa*era.
Aby zmniejszy ü ryzyko obra*e spowodowanych przez nape ániajc si
poduszk
powietrzn pasa*era, system ten wy ácza poduszk
powietrzn pasa*era oraz poduszki
boczne i napinacz pasa bezpieczestwa, gdy w áczona jest lampka sygnalizujca wy áczenie
poduszki powietrznej pasa*era. W poni*szej tabeli mo*esz zapozna ü si
z ró*nymi stanami
lampki sygnalizujcej wy
áczenie poduszki powietrznej pasa*era.
System ten wy ácza poduszk
przedni pasa*era oraz poduszki boczne i system napinacza
pasa bezpieczestwa, dlatego upewnij si
, czy lampka sygnalizujca wy áczenie poduszki
powietrznej pasa*era wieci si
zgodnie z poni*sz tabel.
Lampka ostrzegawcza poduszki powietrznej/systemu napinacza pasa bezpieczestwa miga,
a lampka sygnalizujca wy áczenie poduszki powietrznej pasa*era wieci si
, je li czujniki
dzia áaj nieprawid áowo. W takiej sytuacji przednia poduszka pasa*era oraz poduszki boczne
i system napinacza pasa bezpieczestwa nie zadzia áaj.
Lampki sygnalizujce wy áczenie poduszki powietrznej pasa*era
Te lampki sygnalizacyjne w áczaj si
, aby przypomnie ü kierowcy, *e przednia poduszka
pasa*era oraz poduszki boczne i napinacz pasa bezpieczestwa zadzia áaj podczas kolizji
lub nie.
Podstawowe wyposa*enie zwizane z bezpieczestwem
System poduszek powietrznych (SRS)
*Wybrane wersje.2-49
Page 70 of 623

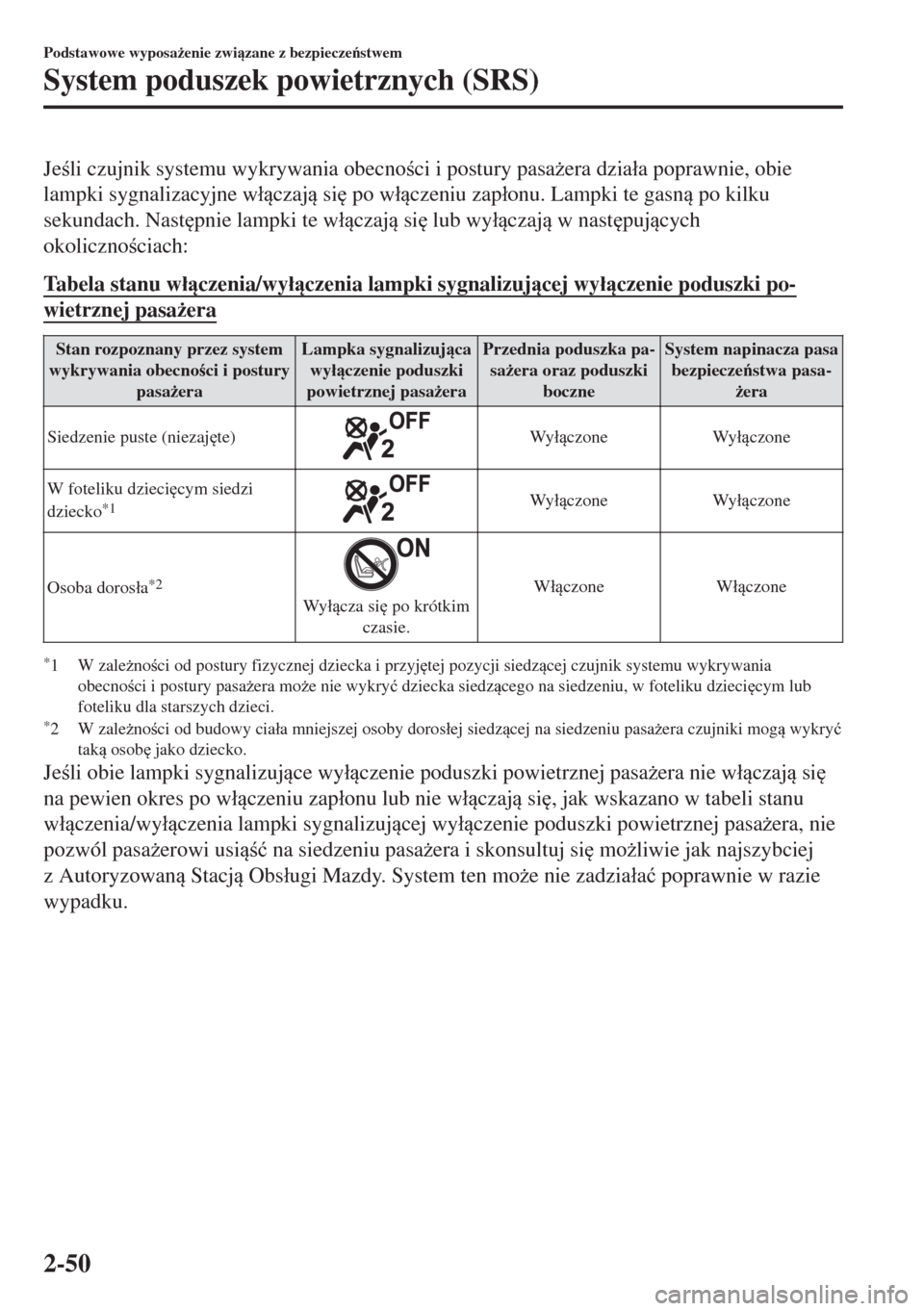

Je li czujnik systemu wykrywania obecno ci i postury pasa*era dzia áa poprawnie, obie
lampki sygnalizacyjne w áczaj si
po w áczeniu zap áonu. Lampki te gasn po kilku
sekundach. Nast
pnie lampki te w áczaj si
lub wy áczaj w nast
pujcych
okoliczno ciach:
Tabela stanu w áczenia/wy áczenia lampki sygnalizujcej wy áczenie poduszki po-
wietrznej pasa*era
Stan rozpoznany przez system
wykrywania obecno ci i postury
pasa*eraLampka sygnalizujca
wy áczenie poduszki
powietrznej pasa*eraPrzednia poduszka pa-
sa*era oraz poduszki
boczneSystem napinacza pasa
bezpieczestwa pasa-
*era
Siedzenie puste (niezaj
te)
Wy áczone Wy áczone
W foteliku dzieci
cym siedzi
dziecko
*1Wy áczone Wy áczone
Osoba doros áa
*2
Wy ácza si
po krótkim
czasie.W áczone W áczone
*1W zale*no ci od postury fizycznej dziecka i przyj
tej pozycji siedzcej czujnik systemu wykrywania
obecno ci i postury pasa*era mo*e nie wykry ü dziecka siedzcego na siedzeniu, w foteliku dzieci
cym lub
foteliku dla starszych dzieci.
*2W zale*no ci od budowy cia áa mniejszej osoby doros áej siedzcej na siedzeniu pasa*era czujniki mog wykry ü
tak osob
jako dziecko.
Je li obie lampki sygnalizujce wy áczenie poduszki powietrznej pasa*era nie w áczaj si
na pewien okres po w áczeniu zap áonu lub nie w áczaj si
, jak wskazano w tabeli stanu
w áczenia/wy áczenia lampki sygnalizujcej wy áczenie poduszki powietrznej pasa*era, nie
pozwól pasa*erowi usi
