Page 251 of 616

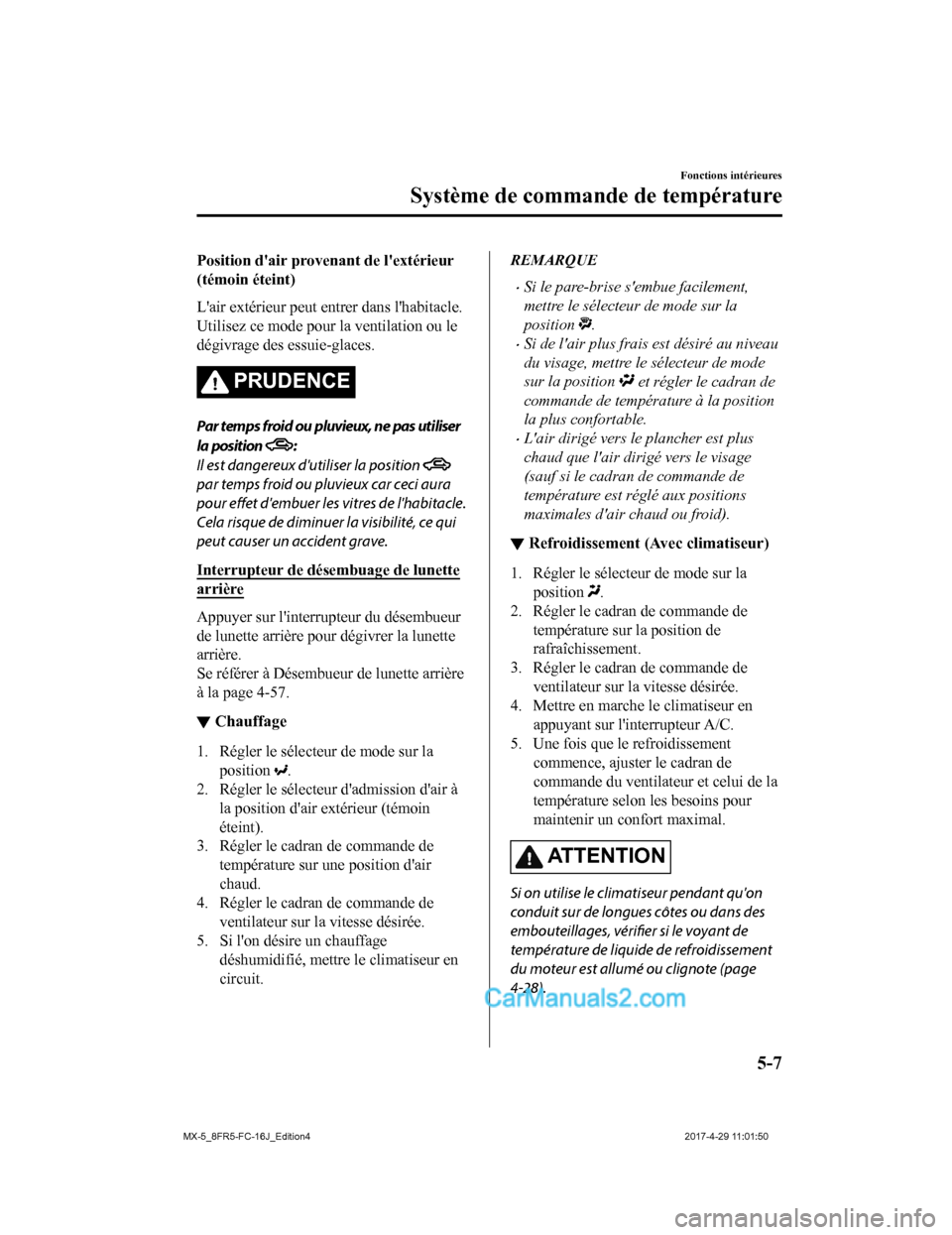

Position d'air provenant de l'extérieur
(témoin éteint)
L'air extérieur peut entrer dans l'habitacle.
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas utiliser
la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car ceci aura
pour effet d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité, ce qui
peut causer un accident grave.
Interrupteur de dése mbuage de lunette
arrière
Appuyer sur l'interrupteur du désembueur
de lunette arrière pour dégivrer la lunette
arrière.
Se référer à Désembueur de lunette arrière
à la page 4-57.
▼Chauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air à
la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de
température sur un e position d'air
chaud.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Si l'on désire un chauffage déshumidifié, mettre le climatiseur en
circuit.
REMARQUE
•Si le pare-brise s'embue facilement,
mettre le sélecteur de mode sur la
position
.
•Si de l'air plus frais est désiré au niveau
du visage, mettre le sélecteur de mode
sur la position
et régler le cadran de
commande de température à la position
la plus confortable.
•L'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
▼ Refroidissement (Avec climatiseur)
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
5. Une fois que le refroidissement
commence, ajuster le cadran de
commande du ventilateur et celui de la
température selon les besoins pour
maintenir un confort maximal.
AT T E N T I O N
Si on utilise le climatiseur pendant qu'on
conduit sur de longues côtes ou dans des
embouteillages, vérifier si le voyant de
température de liquide de refroidissement
du moteur est allumé ou clignote (page
4-28).
Fonctions intérieures
Système de commande de température
5-7
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
Page 252 of 616

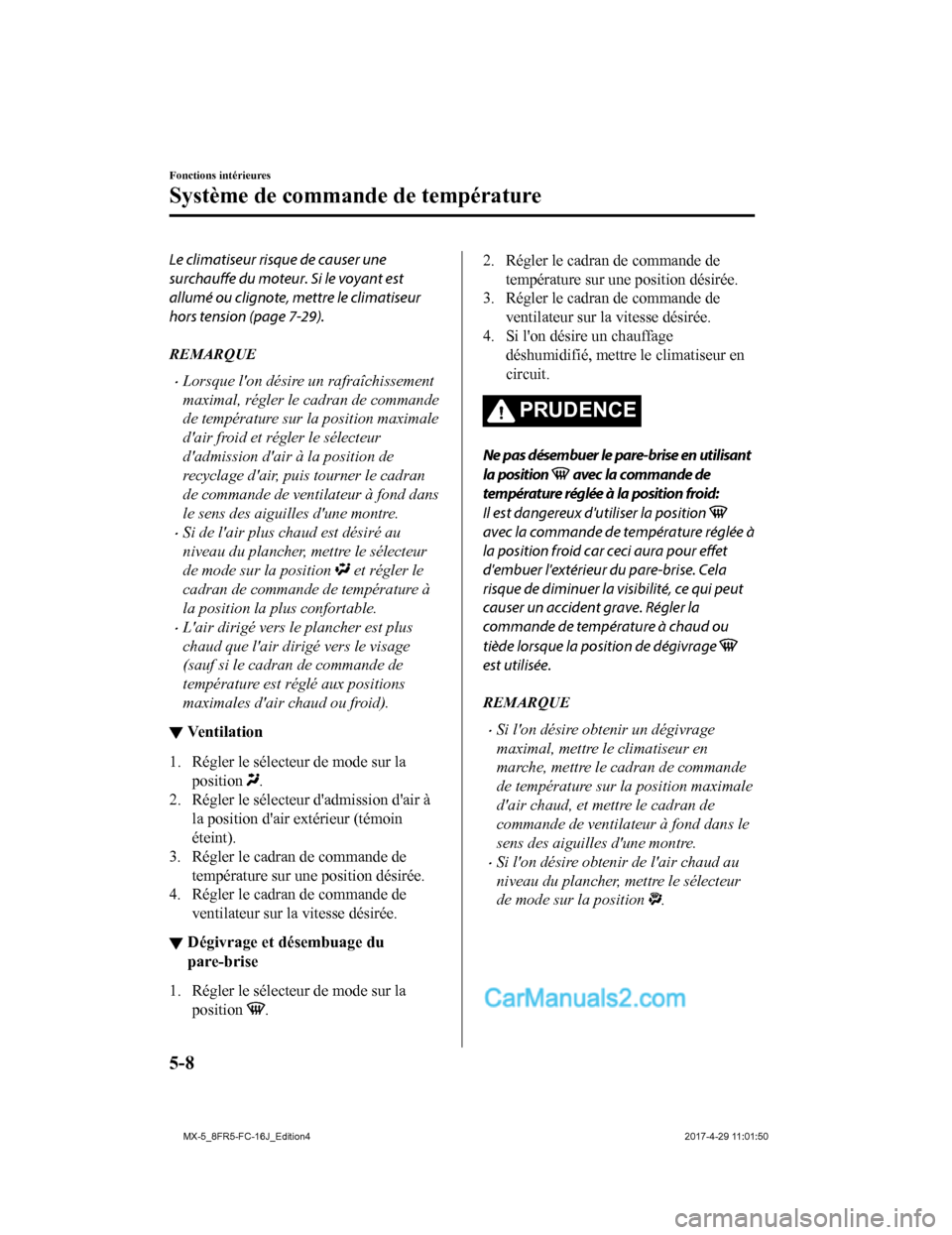

Le climatiseur risque de causer une
surchauffe du moteur. Si le voyant est
allumé ou clignote, mettre le climatiseur
hors tension (page 7-29).
REMARQUE
•Lorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande
de température sur la position maximale
d'air froid et régler le sélecteur
d'admission d'air à la position de
recyclage d'air, puis tourner le cadran
de commande de ventilateur à fond dans
le sens des aiguilles d'une montre.
•Si de l'air plus chaud est désiré au
niveau du plancher, mettre le sélecteur
de mode sur la position
et régler le
cadran de commande de température à
la position la plus confortable.
•L'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
▼ Ventilation
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air à
la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
▼Dégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande detempérature sur une position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
4. Si l'on désire un chauffage
déshumidifié, mettre le climatiseur en
circuit.
PRUDENCE
Ne pas désembuer le pare-brise en utilisant
la position
avec la commande de
température réglée à la position froid:
Il est dangereux d'utiliser la position
avec la commande de température réglée à
la position froid car ceci aura pour effet
d'embuer l'extérieur du pare-brise. Cela
risque de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud ou
tiède lorsque la position de dégivrage
est utilisée.
REMARQUE
•Si l'on désire obtenir un dégivrage
maximal, mettre le climatiseur en
marche, mettre le cadran de commande
de température sur la position maximale
d'air chaud, et mettre le cadran de
commande de ventilateur à fond dans le
sens des aiguilles d'une montre.
•Si l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur
de mode sur la position
.
Fonctions intérieures
Système de commande de température
5-8
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
Page 253 of 616

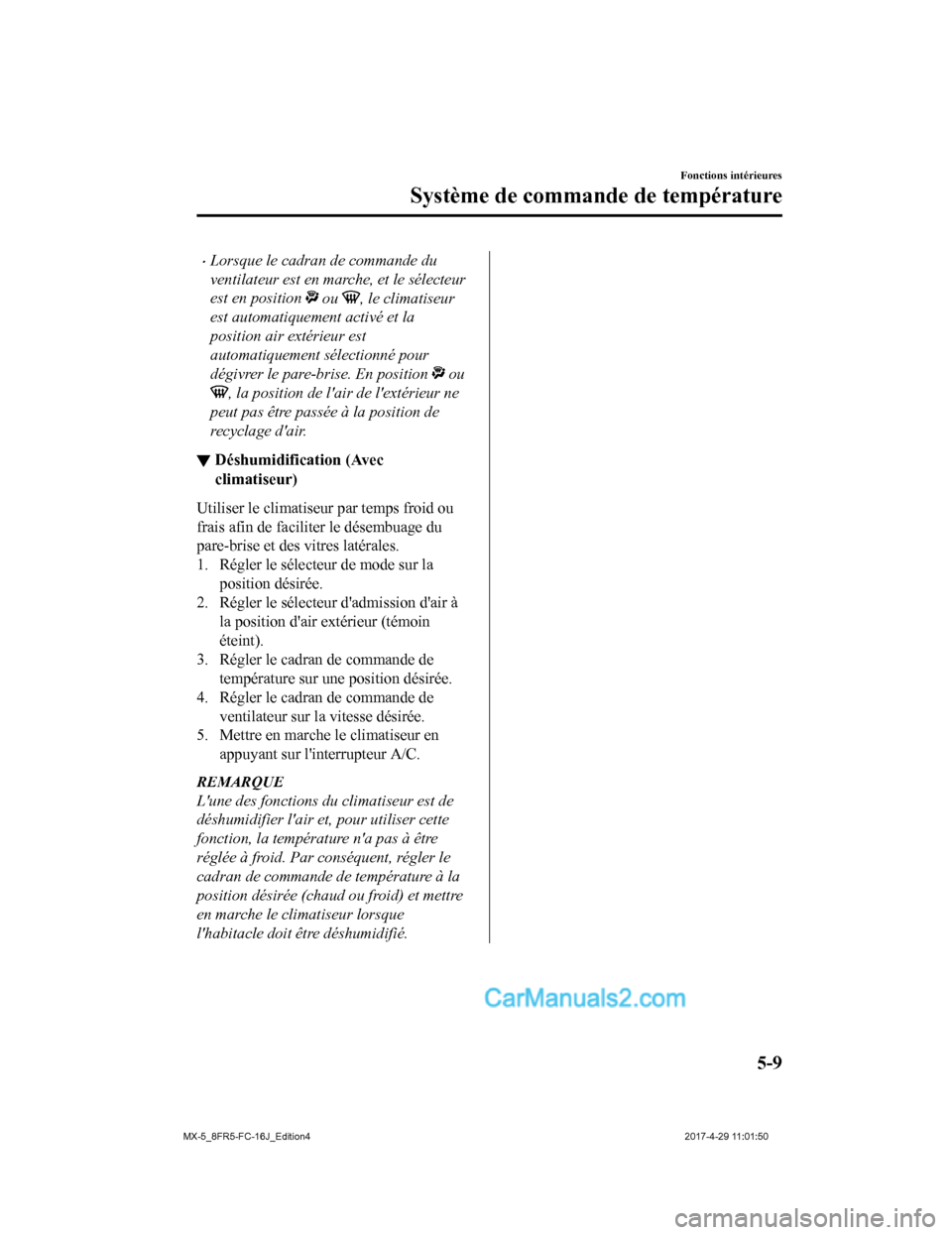

•Lorsque le cadran de commande du
ventilateur est en marche, et le sélecteur
est en position
ou , le climatiseur
est automatiquement activé et la
position air extérieur est
automatiquement sélectionné pour
dégivrer le pare-brise. En position
ou
, la position de l'air de l'extérieur ne
peut pas être passée à la position de
recyclage d'air.
▼ Déshumidification (Avec
climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d'admission d'air à la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur A/C.
REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être
réglée à froid. Par conséquent, régler le
cadran de commande de température à la
position désirée (chaud ou froid) et mettre
en marche le cl imatiseur lorsque
l'habitacle doit être déshumidifié.
Fonctions intérieures
Système de commande de température
5-9
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
Page 254 of 616

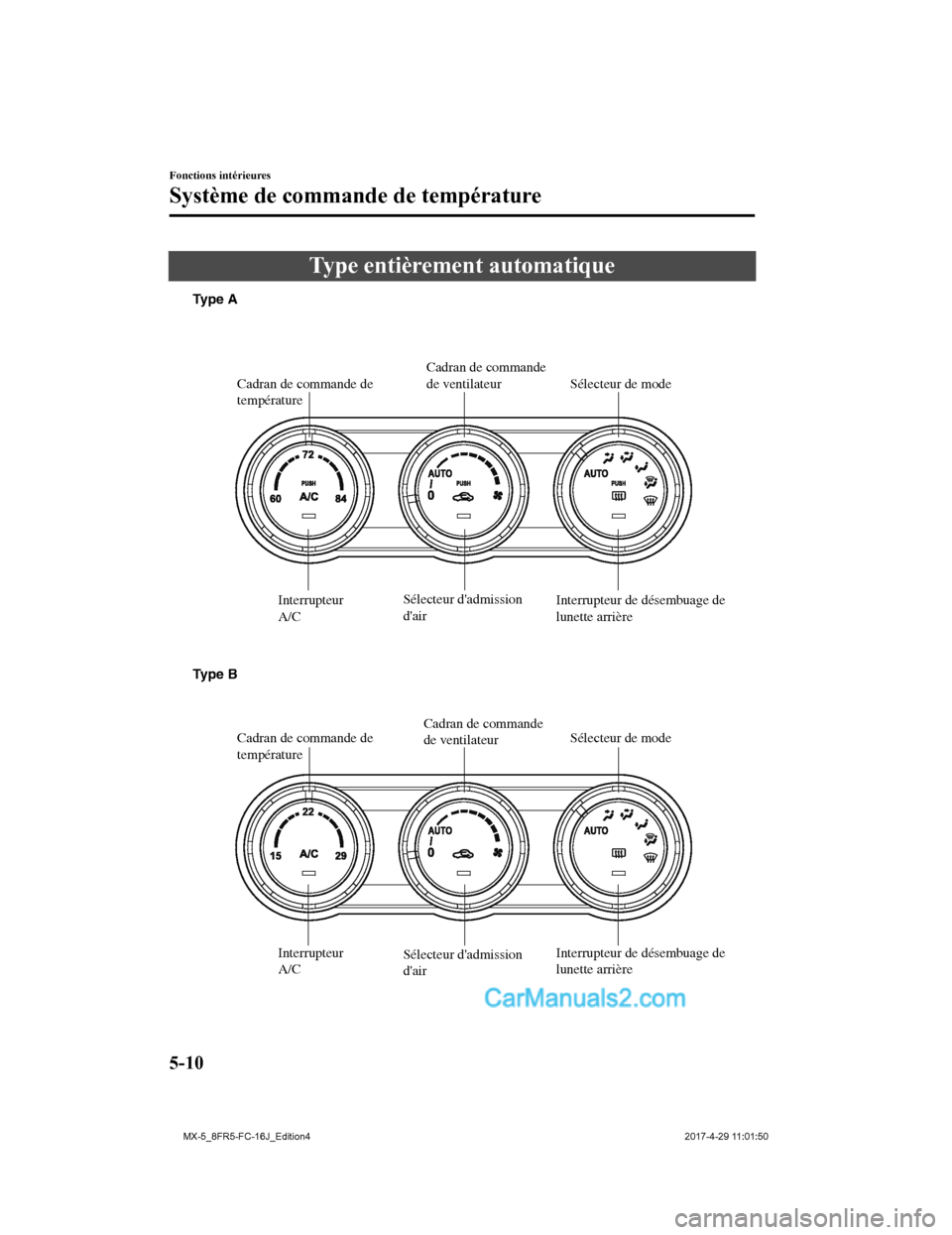

Type entièrement automatique
Interrupteur de désembuage de
lunette arrière
Sélecteur d'admission
d'air Cadran de commande
de ventilateur
Cadran de commande de
température
Interrupteur
A/C Interrupteur de désembuage de
lunette arrière
Sélecteur d'admission
d'air
Interrupteur
A/C
Sélecteur de mode
Cadran de commande
de ventilateur
Cadran de commande de
température Sélecteur de mode
Type A
Type B
Fonctions intérieures
Système de commande de température
5-10
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50
Page 255 of 616

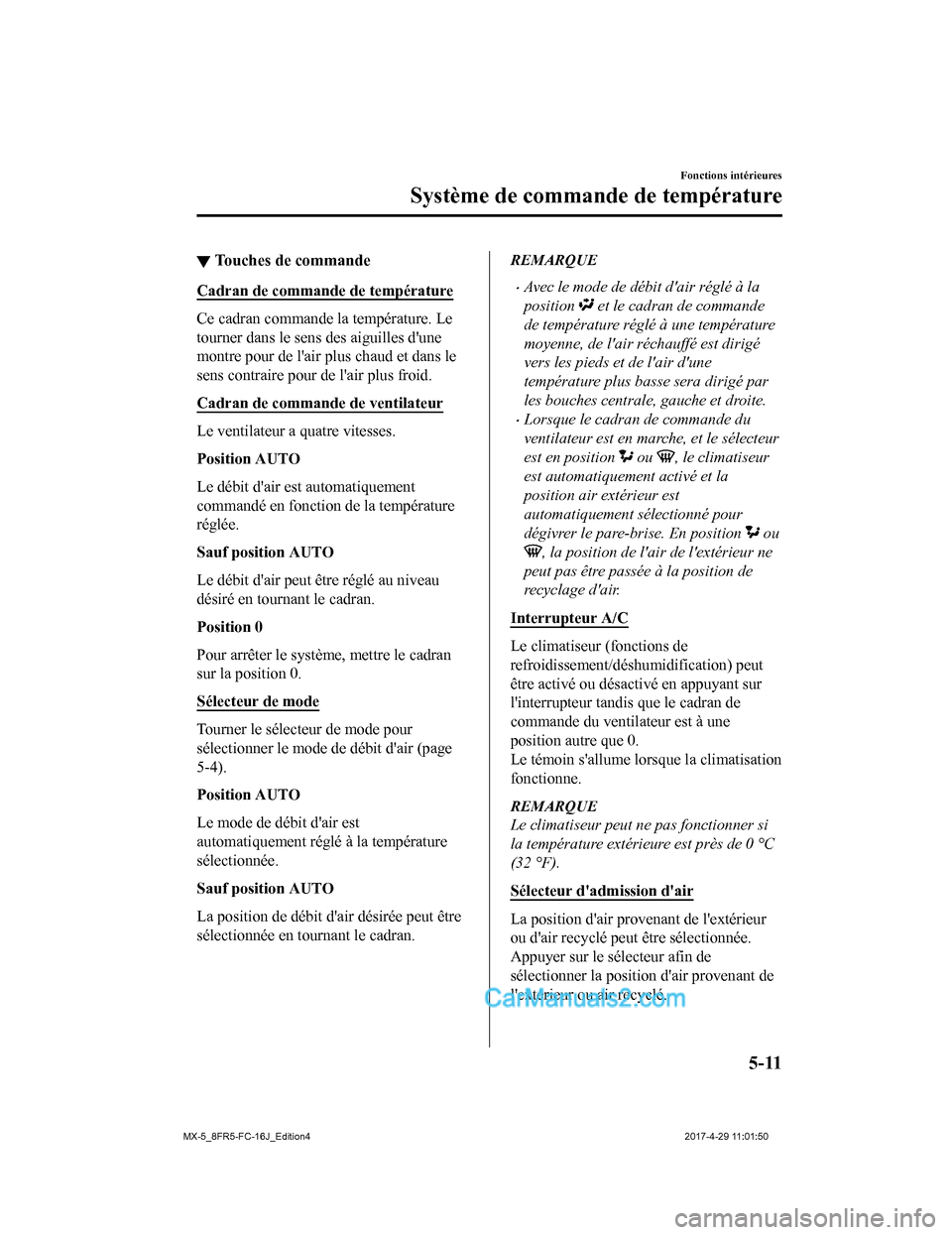

▼Touches de commande
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air p
lus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Le ventilateur a quatre vitesses.
Position AUTO
Le débit d'air est automatiquement
commandé en fonction de la température
réglée.
Sauf position AUTO
Le débit d'air peut être réglé au niveau
désiré en tournant le cadran.
Position 0
Pour arrêter le système, mettre le cadran
sur la position 0.
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
5-4).
Position AUTO
Le mode de débit d'air est
automatiquement réglé à la température
sélectionnée.
Sauf position AUTO
La position de débit d'air désirée peut être
sélectionnée en tournant le cadran.
REMARQUE
•Avec le mode de débit d'air réglé à la
position
et le cadran de commande
de température réglé à une température
moyenne, de l'air réchauffé est dirigé
vers les pieds et de l'air d'une
température plus basse sera dirigé par
les bouches centrale, gauche et droite.
•Lorsque le cadran de commande du
ventilateur est en marche, et le sélecteur
est en position
ou , le climatiseur
est automatiquement activé et la
position air extérieur est
automatiquement sélectionné pour
dégivrer le pare-brise. En position
ou
, la position de l'air de l'extérieur ne
peut pas être passée à la position de
recyclage d'air.
Interrupteur A/C
Le climatiseur (fonctions de
refroidissement/déshumidification) peut
être activé ou désactivé en appuyant sur
l'interrupteur tandis que le cadran de
commande du ventilateur est à une
position autre que 0.
Le témoin s'allume lorsque la climatisation
fonctionne.
REMARQUE
Le climatiseur peut ne pas fonctionner si
la température extérieure est près de 0 °C
(32 °F).
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Fonctions intérieures
Système de commande de température
5-11
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

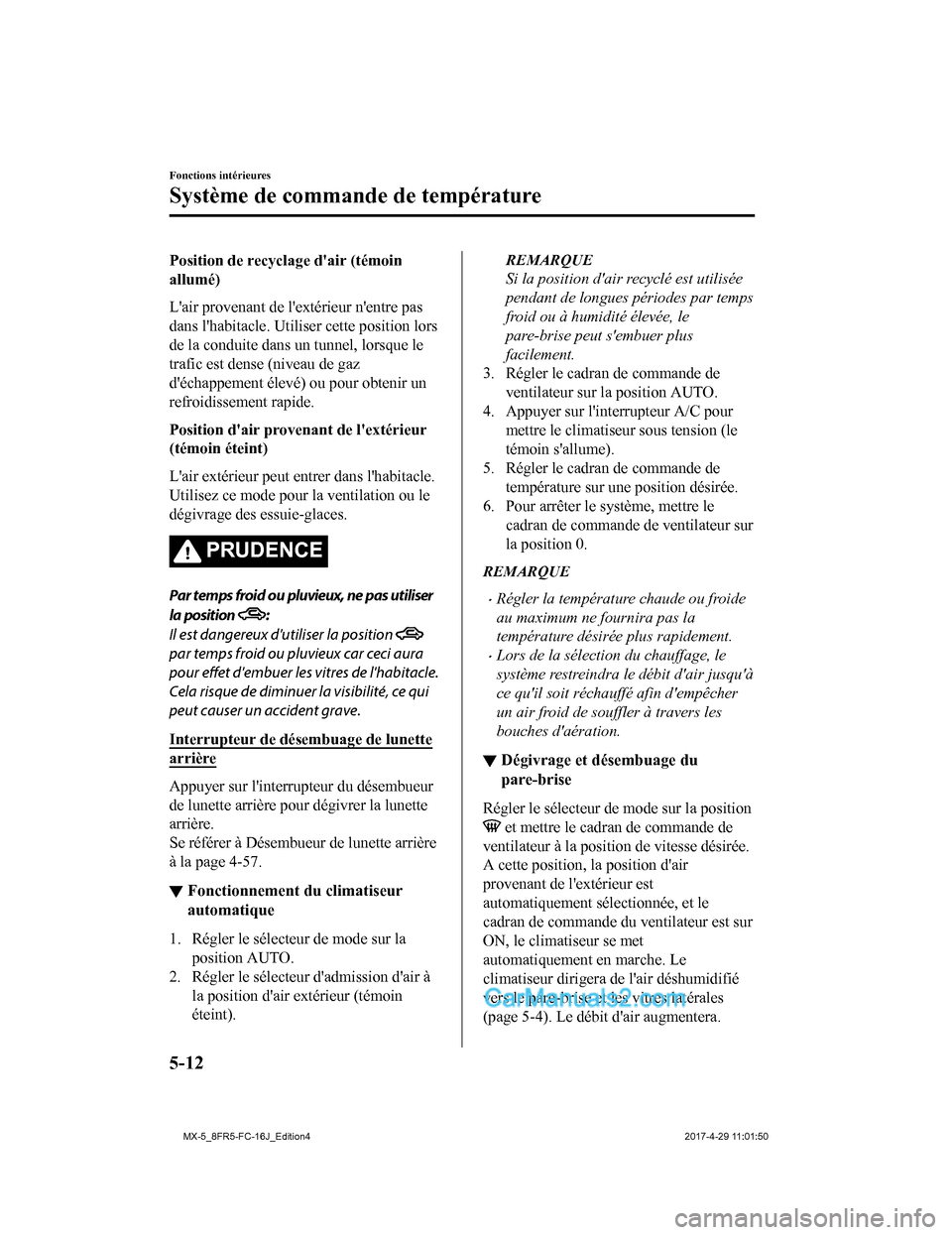

Page 256 of 616

Position de recyclage d'air (témoin
allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. Utiliser cette position lors
de la conduite dans un tunnel, lorsque le
trafic est dense (niveau de gaz
d'échappement élevé) ou pour obtenir un
refroidissement rapide.
Position d'air provenant de l'extérieur
(témoin éteint)
L'air extérieur peut entrer dans l'habitacle.
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas utiliser
la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car ceci aura
pour effet d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité, ce qui
peut causer un accident grave.
Interrupteur de désembuage de lunette
arrière
Appuyer sur l'interrupteur du désembueur
de lunette arrière pour dégivrer la lunette
arrière.
Se référer à Désembueur de lunette arrière
à la page 4-57.
▼ Fonctionnement du climatiseur
automatique
1. Régler le sélecteur de mode sur la
position AUTO.
2. Régler le sélecteur d'admission d'air à la position d'air extérieur (témoin
éteint).
REMARQUE
Si la position d'air recyclé est utilisée
pendant de longues périodes par temps
froid ou à humidité élevée, le
pare-brise peut s'embuer plus
facilement.
3. Régler le cadran de commande de
ventilateur sur la position AUTO.
4. Appuyer sur l'interrupteur A/C pour mettre le climatiseur sous tension (le
témoin s'allume).
5. Régler le cadran de commande de
température sur une position désirée.
6. Pour arrêter le système, mettre le cadran de commande de ventilateur sur
la position 0.
REMARQUE
•Régler la température chaude ou froide
au maximum ne fournira pas la
température désirée plus rapidement.
•Lors de la sélection du chauffage, le
système restreindra le débit d'air jusqu'à
ce qu'il soit réchauffé afin d'empêcher
un air froid de souffler à travers les
bouches d'aération.
▼Dégivrage et désembuage du
pare-brise
Régler le sélecteur de mode sur la position
et mettre le cadran de commande de
ventilateur à la position de vitesse désirée.
A cette position, la position d'air
provenant de l'extérieur est
automatiquement sélectionnée, et le
cadran de commande du ventilateur est sur
ON, le climati seur se met
automatiquement en marche. Le
climatiseur dirigera de l'air déshumidifié
vers le pare-brise et les vitres latérales
(page 5-4). Le débit d'air augmentera.
Fonctions intérieures
Système de commande de température
5-12
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
Page 257 of 616

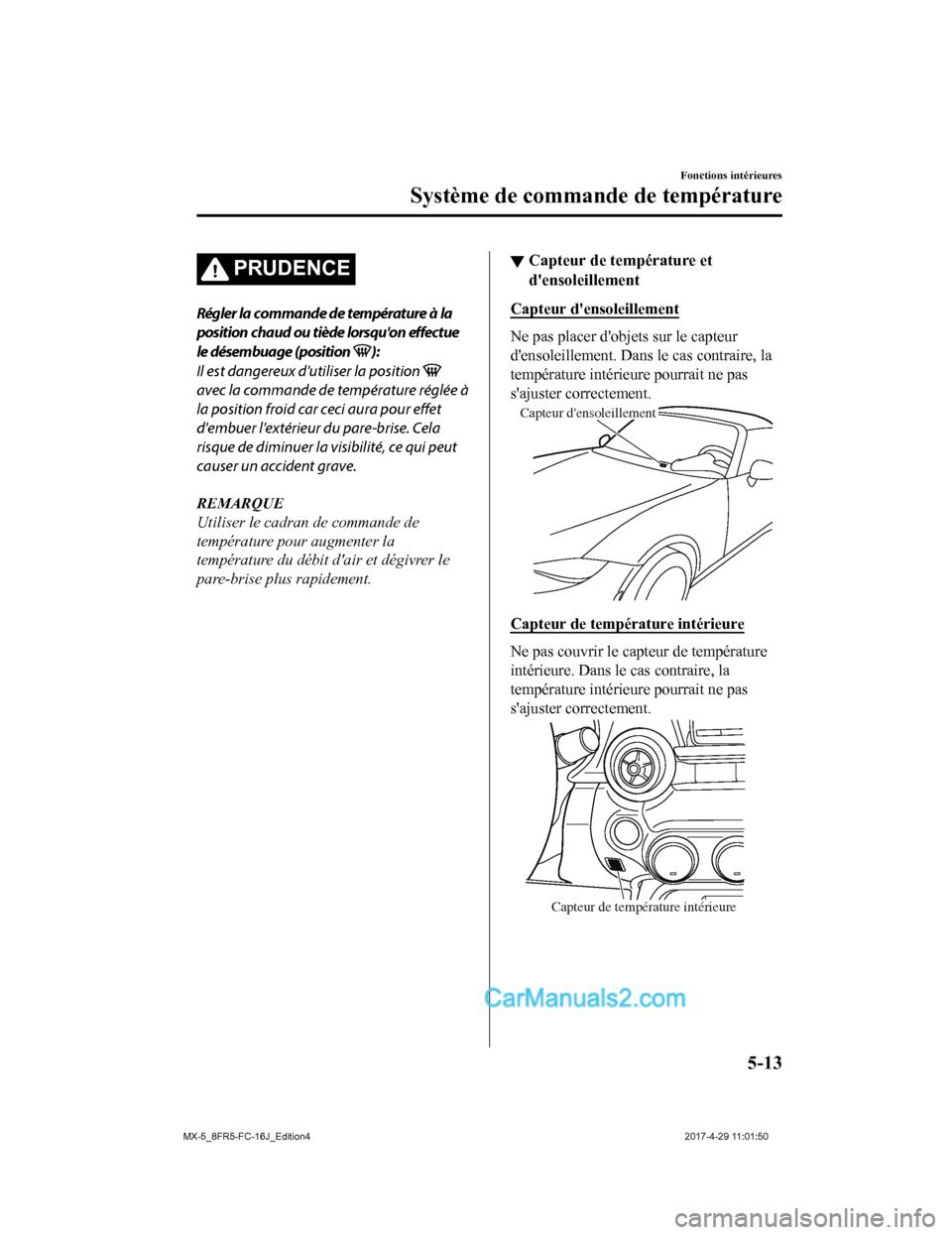

PRUDENCE
Régler la commande de température à la
position chaud ou tiède lorsqu'on effectue
le désembuage (position
):
Il est dangereux d'utiliser la position
avec la commande de température réglée à
la position froid car ceci aura pour effet
d'embuer l'extérieur du pare-brise. Cela
risque de diminuer la visibilité, ce qui peut
causer un accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la
température du débit d'air et dégivrer le
pare-brise plus rapidement.
▼ Capteur de température et
d'ensoleillement
Capteur d'ensoleillement
Ne pas placer d'objets sur le capteur
d'ensoleillement. Dans le cas contraire, la
température intérieure pourrait ne pas
s'ajuster correctement.
Capteur d'ensoleillement
Capteur de température intérieure
Ne pas couvrir le capteur de température
intérieure. Dans le cas contraire, la
température intérieure pourrait ne pas
s'ajuster correctement.
Capteur de température intérieure
Fonctions intérieures
Système de commande de température
5-13
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50
Page 258 of 616

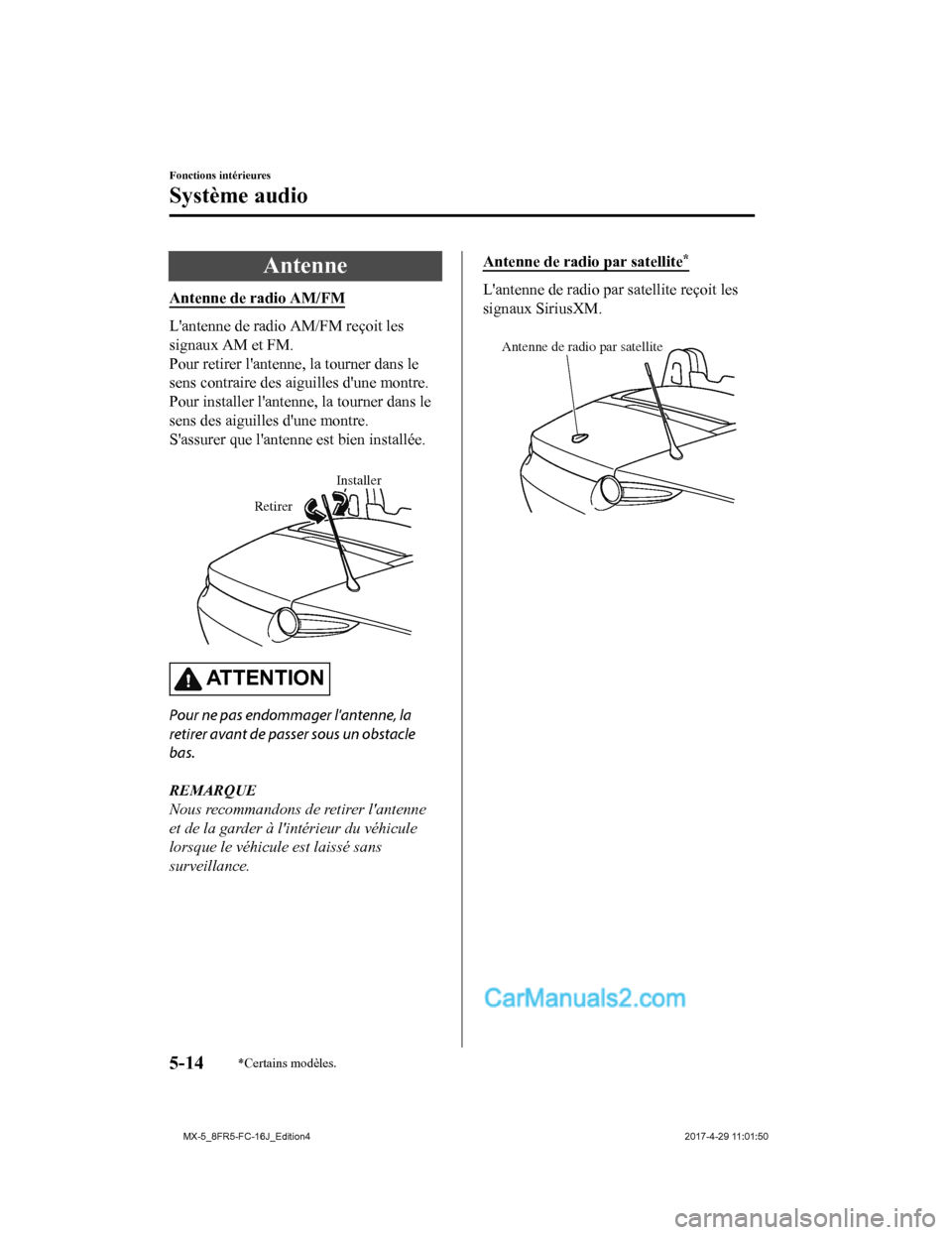

Antenne
Antenne de radio AM/FM
L'antenne de radio AM/FM reçoit les
signaux AM et FM.
Pour retirer l'antenne, la tourner dans le
sens contraire des aiguilles d'une montre.
Pour installer l'antenne, la tourner dans le
sens des aiguilles d'une montre.
S'assurer que l'antenne est bien installée.
Installer
Retirer
AT T E N T I O N
Pour ne pas endommager l'antenne, la
retirer avant de passer sous un obstacle
bas.
REMARQUE
Nous recommandons de retirer l'antenne
et de la garder à l'intérieur du véhicule
lorsque le véhicule est laissé sans
surveillance.
Antenne de radio par satellite*
L'antenne de radio par satellite reçoit les
signaux SiriusXM.
Antenne de radio par satellite
Fonctions intérieures
Système audio
5-14*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
Page 259 of 616

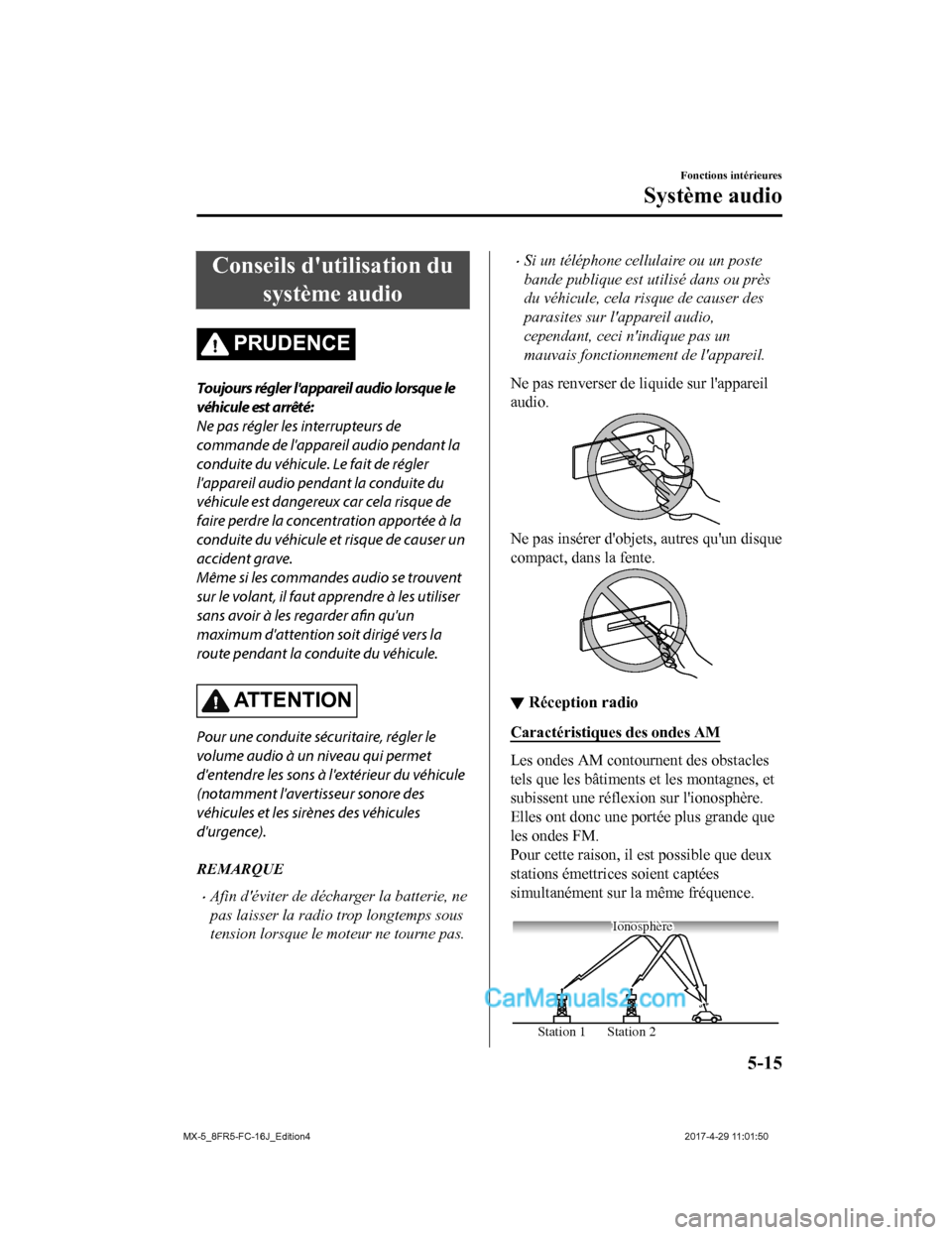

Conseils d'utilisation dusystème audio
PRUDENCE
Toujours régler l'appareil audio lorsque le
véhicule est arrêté:
Ne pas régler les interrupteurs de
commande de l'appare il audio pendant la
conduite du véhicule. Le fait de régler
l'appareil audio pendant la conduite du
véhicule est dangereux car cela risque de
faire perdre la concentration apportée à la
conduite du véhicule et risque de causer un
accident grave.
Même si les commandes audio se trouvent
sur le volant, il faut apprendre à les utiliser
sans avoir à les regarder afin qu'un
maximum d'attention soit dirigé vers la
route pendant la conduite du véhicule.
ATTENTION
Pour une conduite sécuritaire, régler le
volume audio à un niveau qui permet
d'entendre les sons à l'extérieur du véhicule
(notamment l'avertisseur sonore des
véhicules et les sirènes des véhicules
d'urgence).
REMARQUE
•Afin d'éviter de décharger la batterie, ne
pas laisser la radio trop longtemps sous
tension lorsque le moteur ne tourne pas.
•Si un téléphone cellulaire ou un poste
bande publique est utilisé dans ou près
du véhicule, cela risque de causer des
parasites sur l'appareil audio,
cependant, ceci n'indique pas un
mauvais fonctionnement de l'appareil.
Ne pas renverser de liquide sur l'appareil
audio.
Ne pas insérer d'objets, autres qu'un disque
compact, dans la fente.
▼ Réception radio
Caractéristiques des ondes AM
Les ondes AM contournent des obstacles
tels que les bâtiments et les montagnes, et
subissent une réflexion sur l'ionosphère.
Elles ont donc une portée plus grande que
les ondes FM.
Pour cette raison, il
est possible que deux
stations émettrices soient captées
simultanément sur la même fréquence.
Station 2
Station 1
Ionosphère
Fonctions intérieures
Système audio
5-15
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50
Page 260 of 616

Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. A cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40 à 50 km
(25 à 30 milles)
Les signaux provenant d'un émetteur FM
peuvent être comparés à des faisceaux
lumineux: ils ne s'in curvent jamais, mais
peuvent par contre être réfléchis.
Contrairement aux signaux AM, les
signaux FM ne peuvent aller plus loin que
l'horizon. Par conséquent la portée des
stations FM n'atteint pas celle des stations
AM.
Onde AM
Onde FM
Onde FM
100 à 200 km (60 à 120 milles)
Ionosphère
Les conditions atmosphériques peuvent
elles aussi influencer la réception des
signaux FM. Une humidité importante
provoque une mauvaise réception.
Cependant la réception est meilleure par
temps nuageux que par beau temps.
Parasites dus à la transmission sous
plusieurs angles
Comme les signaux FM peuvent être
réfléchis par des obstacles, il est possible
de recevoir simultanément un signal direct
et un signal réfléchi. Cela cause un léger
retard et peut provoquer des parasites ou
de la distorsion. Ce type de problème peut
se présenter même à proximité de la
télécommande.
Onde réfléchie
Onde directe
Parasites de pleurage/saut
Comme les signaux provenant d'un
émetteur FM se dépla cent en ligne droite,
ils s'affaiblissent entre des obstacles élevés
tels que des bâtiments élevés ou des
montagnes. Lorsqu'un véhicule passe dans
un endroit semblable, les conditions de
réception changent soudainement,
provoquant des parasites irritants.
Fonctions intérieures
Système audio
5-16
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
