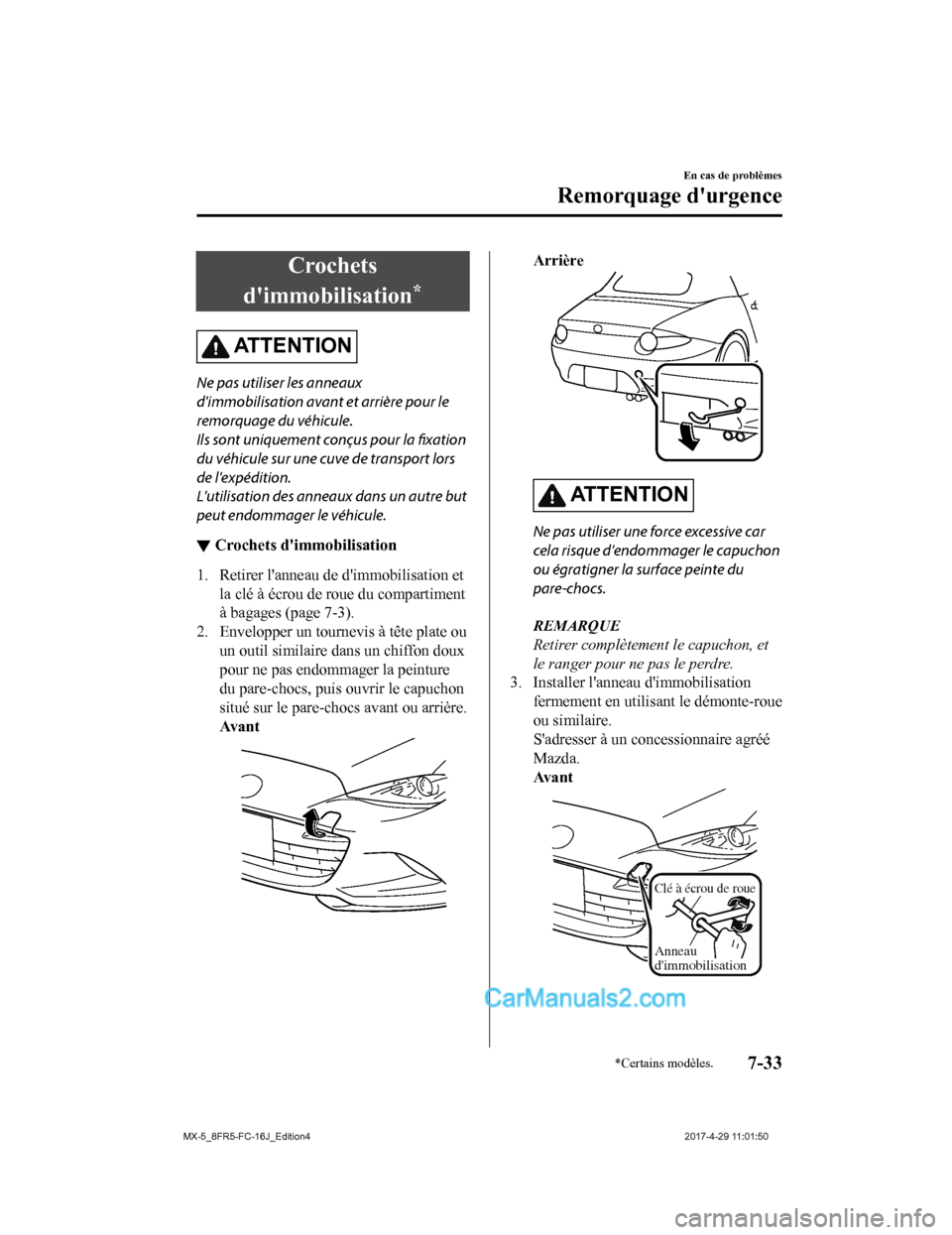

Crochets
d'immobilisation
*
ATTENTION
Ne pas utiliser les anneaux
d'immobilisation avant et arrière pour le
remorquage du véhicule.
Ils sont uniquement conçus pour la fixation
du véhicule sur une cuve de transport lors
de l'expédition.
L'utilisation des anneaux dans un autre but
peut endommager le véhicule.
▼ Crochets d'immobilisation
1. Retirer l'anneau d
e d'immobilisation et
la clé à écrou de roue du compartiment
à bagages (page 7-3).
2. Envelopper un tournevis à tête plate ou un outil similaire dans un chiffon doux
pour ne pas endommager la peinture
du pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
Av a n t
Arrière
ATTENTION
Ne pas utiliser une force excessive car
cela risque d'endommager le capuchon
ou égratigner la surface peinte du
pare-chocs.
REMARQUE
Retirer complètement le capuchon, et
le ranger pour ne pas le perdre.
3. Installer l'anneau d'immobilisation
fermement en utilisant le démonte-roue
ou similaire.
S'adresser à un concessionnaire agréé
Mazda.
Avant
Clé à écrou de roue
Anneau
d'immobilisation
En cas de problèmes
Remorquage d'urgence
*Certains modèles.7-33
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

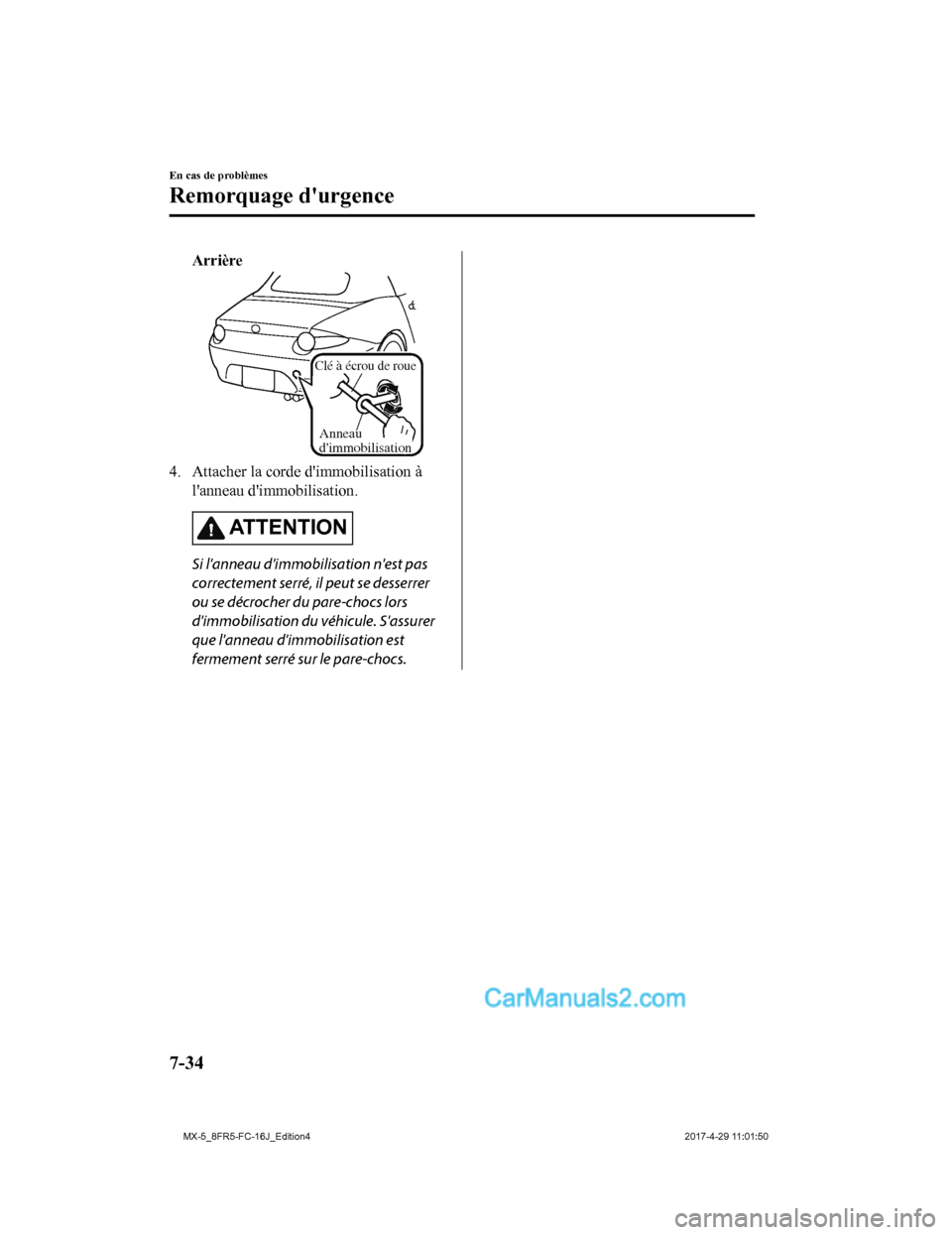

Arrière
Clé à écrou de roue
Anneau
d'immobilisation
4. Attacher la corde d'immobilisation àl'anneau d'immobilisation.
ATTENTION
Si l'anneau d'immobilisation n'est pas
correctement serré, il peut se desserrer
ou se décrocher du pare-chocs lors
d'immobilisation du véhicule. S'assurer
que l'anneau d'immobilisation est
fermement serré sur le pare-chocs.
En cas de problèmes
Remorquage d'urgence
7-34
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

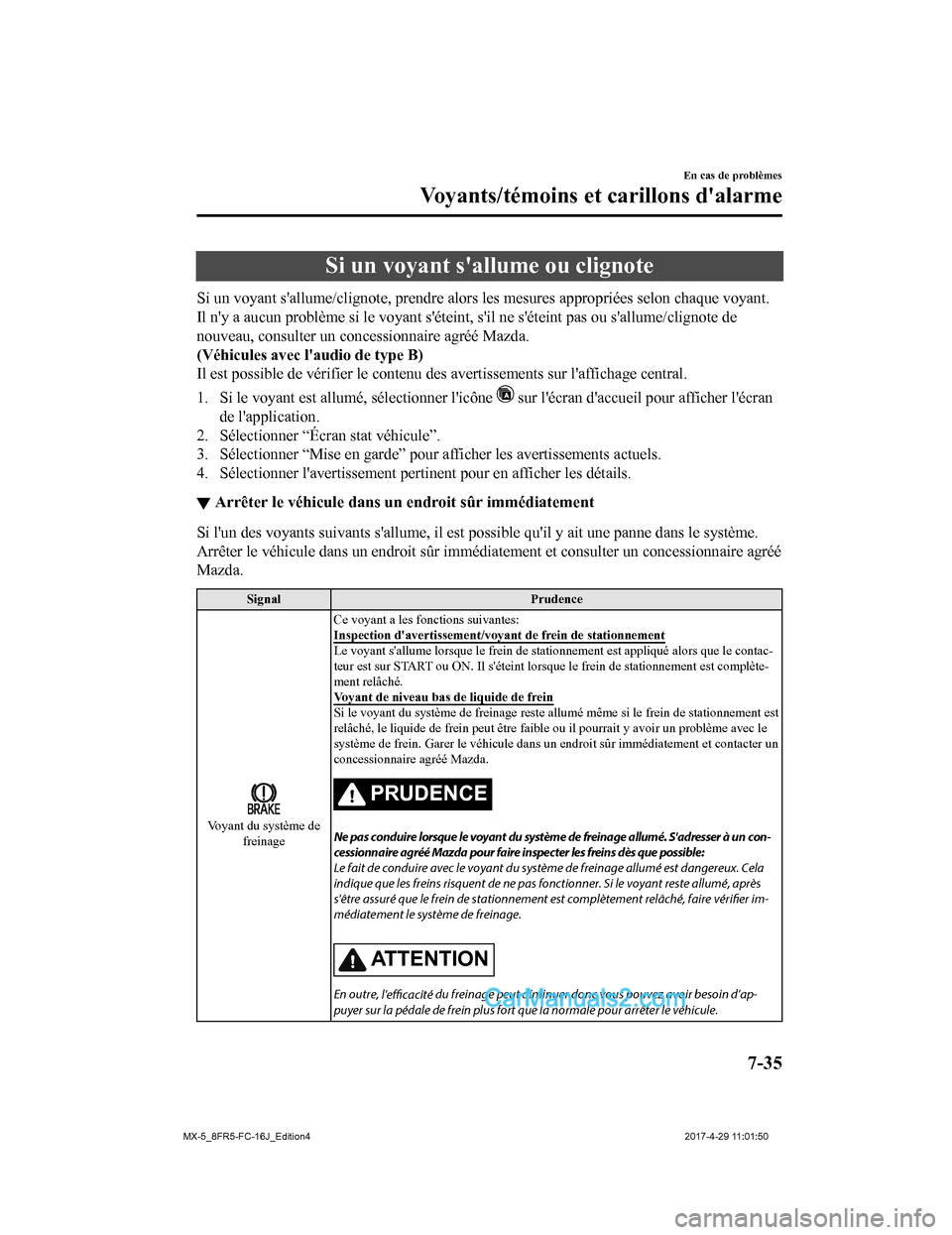

Si un voyant s'allume ou clignote
Si un voyant s'allume/clignote, prendre alors les mesures appropriées selon chaque voyant.
Il n'y a aucun problème si le voy ant s'éteint, s'il ne s'éteint pas ou s'allume/clignote de
nouveau, consulter un concessionnaire agréé Mazda.
(Véhicules avec l'audio de type B)
Il est possible de vérifier le contenu des avertissements sur l 'affichage central.
1. Si le voyant est allum é, sélectionner l'icône
sur l'écran d'accueil pour afficher l'écran
de l'application.
2. Sélectionner “Écran stat véhicule”.
3. Sélectionner “Mise en garde” pour afficher les avertissements actuels.
4. Sélectionner l'avertissement pertinent pour en afficher les d étails.
▼Arrêter le véhicule dans un
endroit sûr immédiatement
Si l'un des voyants suivants s'a llume, il est possible qu'il y ait une panne dans le système.
Arrêter le véhicule dans un endroit sûr immédiatement et consul ter un concessionnaire agréé
Mazda.
Signal Prudence
Voyant du système de
freinage Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voy
ant de frein de stationnement
Le voyant s'allume lorsque le frein de stationnement est appliq ué alors que le contac-
teur est sur START ou ON. Il s'éteint lorsque le frein de stati onnement est complète-
ment relâché.
Voyant de niveau bas de liquide de frein
Si le voyant du système de freinage reste allumé même si le fre in de stationnement est
relâché, le liquide de frein peu t être faible ou il pourrait y avoir un problème avec le
système de frein. Garer le véhicule dans un endroit sûr immédia tement et contacter un
concessionnaire agréé Mazda.
PRUDENCE
Ne pas conduire lorsque le voyant du système de freinage allumé. S'adresser à un con‐
cessionnaire agréé Mazda pour faire inspecter les freins dès que possible:
Le fait de conduire avec le voyant du système de freinage allumé est dangereux. Cela
indique que les freins risquent de ne pas fonctionner. Si le voyant reste allumé, après
s'être assuré que le frein de stationnement est complètement relâché, faire vérifier im‐
médiatement le système de freinage.
AT T E N T I O N
En outre, l'efficacité du freinage peut diminuer donc vous pouv
ez avoir besoin d'ap‐
puyer sur la pédale de frein plus fort que la normale pour arrêter le véhicule.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-35
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

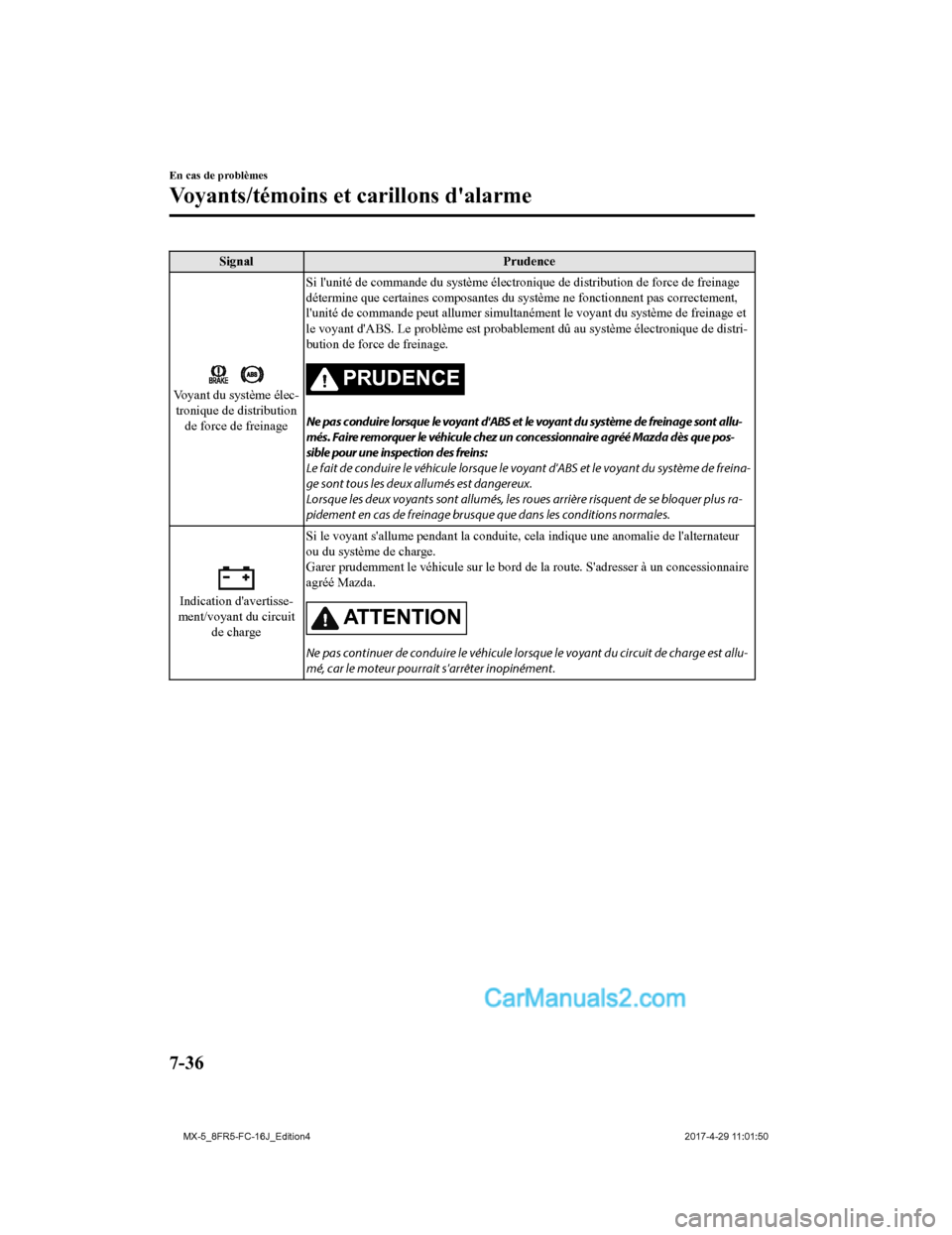

SignalPrudence
Voyant du système élec-
tronique de distribution de force de freinage Si l'unité de commande du système électronique de distribution
de force de freinage
détermine que certaines composantes du système ne fonctionnent pas correctement,
l'unité de commande peut allumer s imultanément le voyant du système de freinage et
le voyant d'ABS. Le problème est probablement dû au système éle ctronique de distri-
bution de force de freinage.PRUDENCE
Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont allu‐
més. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès que pos‐
sible pour une inspection des freins:
Le fait de conduire le véhicule lorsque le vo yant d'ABS et le voyant du système de freina‐
ge sont tous les deux allumés est dangereux.
Lorsque les deux voyants sont allumés, les ro ues arrière risquent de se bloquer plus ra‐
pidement en cas de frei nage brusque que dans les conditions normales.
Indication d'avertisse-
ment/voyant du circuit de charge Si le voyant s'allume pendant la conduite, cela indique une ano
malie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord de la route. S'adresse r à un concessionnaire
agréé Mazda.
AT T E N T I O N
Ne pas continuer de conduire le véhicule lorsque le voyant du circuit de charge est allu‐
mé, car le moteur pourrait s'arrêter inopinément.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-36
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

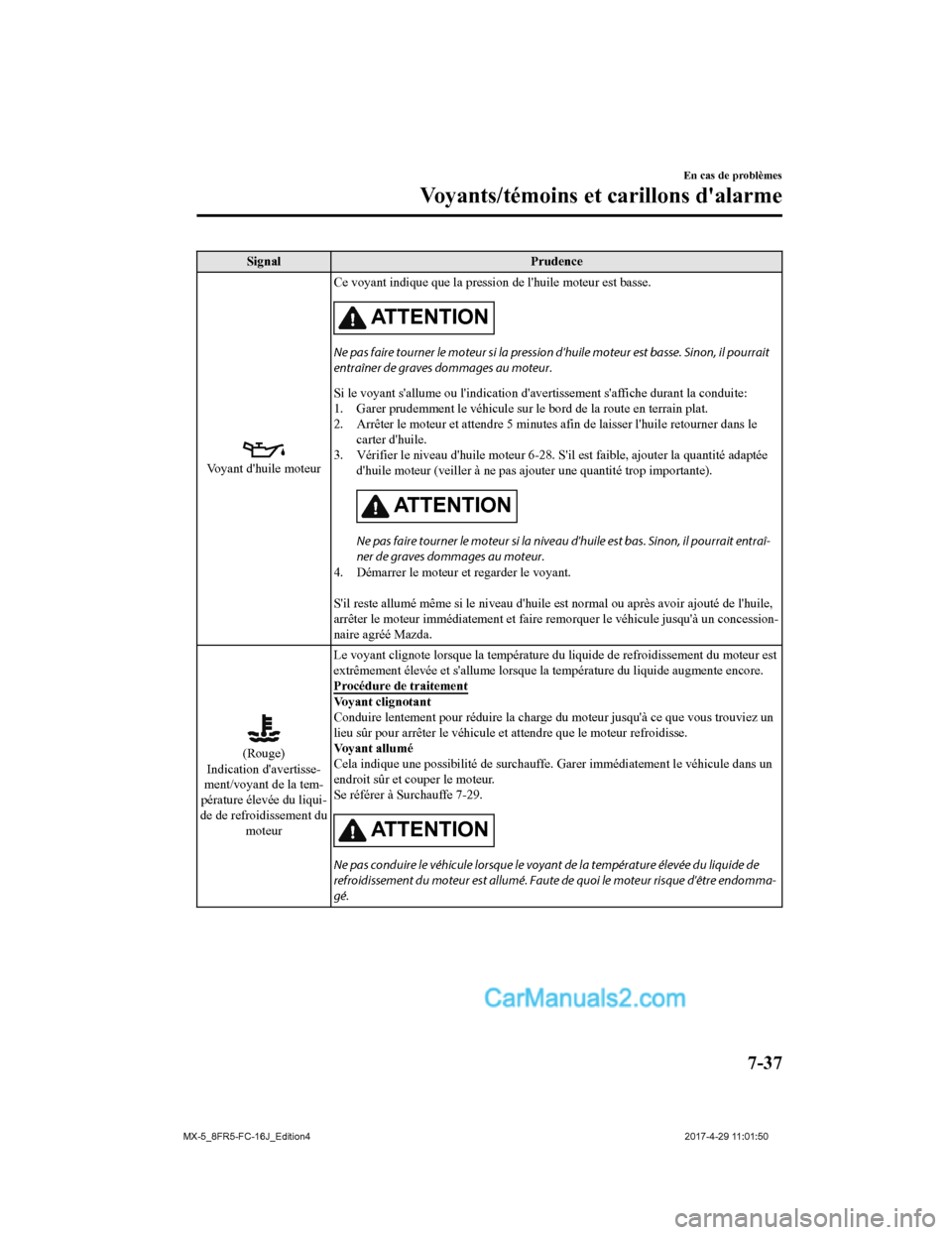

SignalPrudence
Voyant d'huile moteurCe voyant indique que la pressi
on de l'huile moteur est basse.
AT T E N T I O N
Ne pas faire tourner le moteur si la pression d'huile moteur est basse. Sinon, il pourrait
entraîner de graves dommages au moteur.
Si le voyant s'allume ou l'indication d'avertissement s'affiche durant la conduite:
1. Garer prudemment le véhicule s ur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile mot eur 6-28. S'il est faible, ajouter la quantité adaptée
d'huile moteur (veiller à ne pas ajouter une quantité trop importante).
AT T E N T I O N
Ne pas faire tourner le moteur si la niveau d'huile est bas. Sinon, il pourrait entraî‐
ner de graves dommages au moteur.
4. Démarrer le moteur et regarder le voyant.

S'il reste allumé même si le niveau d'huile est normal ou après avoir ajouté de l'huile,
arrêter le moteur immédiatement et faire remorquer le véhicule jusqu'à un concession-
naire agréé Mazda.
(Rouge)
Indication d'avertisse-
ment/voyant de la tem-
pérature élevée du liqui-
de de refroidissement du moteur Le voyant clignote lorsque la température du liquide de refroidissement du moteur est
extrêmement élevée et s'allume lo
rsque la température du liquide augmente encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicul e et attendre que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe. Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe 7-29.
AT T E N T I O N
Ne pas conduire le véhicule lorsque le voya nt de la température élevée du liquide de
refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être endomma‐
gé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-37
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

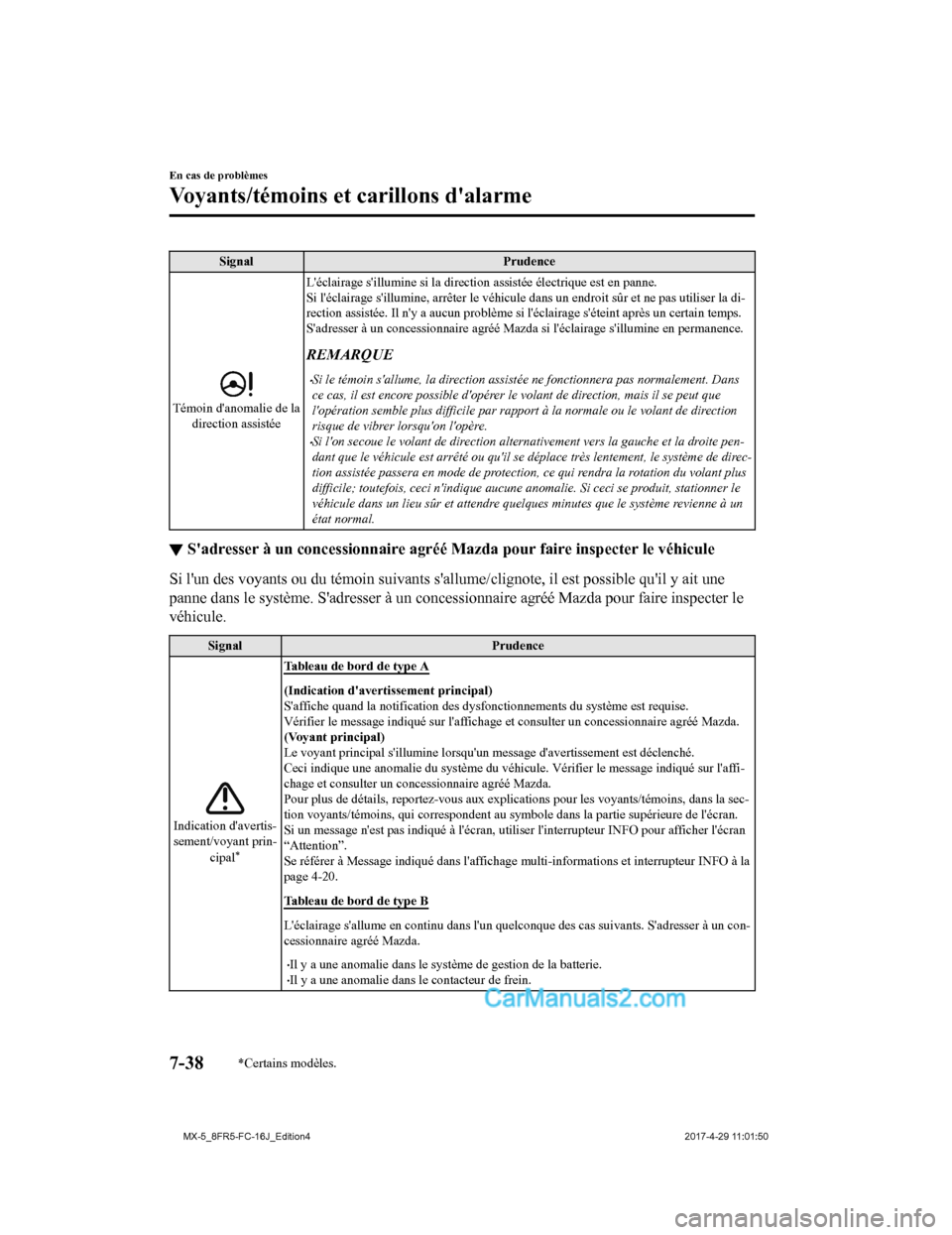

SignalPrudence
Témoin d'anomalie de la
direction assistée L'éclairage s'illumine si la direction assistée électrique est
en panne.
Si l'éclairage s'illumine, arrêter le véhicule dans un endroit sûr et ne pas utiliser la di-
rection assistée. Il n'y a aucun problème si l'éclairage s'éteint après un certain temps.
S'adresser à un concessionnaire agréé Mazda si l'éclairage s'il lumine en permanence.
REMARQUE
•Si le témoin s'allume, la direction assistée ne fonctionnera pas normalement. Dans
ce cas, il est encore possible d'opérer le vo lant de direction, mais il se peut que
l'opération semble plus difficile par rappor t à la normale ou le volant de direction
risque de vibrer lorsqu'on l'opère.
•Si l'on secoue le volant de direction alte rnativement vers la gauche et la droite pen-
dant que le véhicule est arrêté ou qu'il se dé place très lentement, le système de direc-
tion assistée passera en mode de protection, ce qui rendra la rotation du volant plus
difficile; toutefois, ceci n'indique aucune an omalie. Si ceci se produit, stationner le
véhicule dans un lieu sûr et attendre quelq ues minutes que le système revienne à un
état normal.
▼ S'adresser à un concessionnaire
agréé Mazda pour faire inspecter le véhicule
Si l'un des voyants ou du témoin suivants s'allume/clignote, il est possible qu'il y ait une
panne dans le système. S'adresser à un concessionnaire agréé Ma zda pour faire inspecter le
véhicule.
Signal Prudence
Indication d'avertis-
sement/voyant prin-
cipal
*
Tableau de bord de type A
(Indication d'avertissement principal)
S'affiche quand la notification des dysfonctionnements du systè me est requise.
Vérifier le message indiqué sur l 'affichage et consulter un concessionnaire agréé Mazda.
(Voyant principal)
Le voyant principal s'illumine lo rsqu'un message d'avertissement est déclenché.
Ceci indique une anomalie du système du véhicule. Vérifier le m essage indiqué sur l'affi-
chage et consulter un con cessionnaire agréé Mazda.
Pour plus de détails, reportez-vous aux explications pour les v oyants/témoins, dans la sec-
tion voyants/témoins, qui correspondent au symbole dans la part ie supérieure de l'écran.
Si un message n'est pas indiqué à l'écran, utiliser l'interrupteur INFO pour afficher l'écran
“Attention”.
Se référer à Message indiqué dan s l'affichage multi-informations et interrupteur INFO à la
page 4-20.
Tableau de bord de type B
L'éclairage s'allume en continu dans l'un quelconque des cas su ivants. S'adresser à un con-
cessionnaire agréé Mazda.
•Il y a une anomalie dans le sys tème de gestion de la batterie.•Il y a une anomalie dans le contacteur de frein.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-38*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

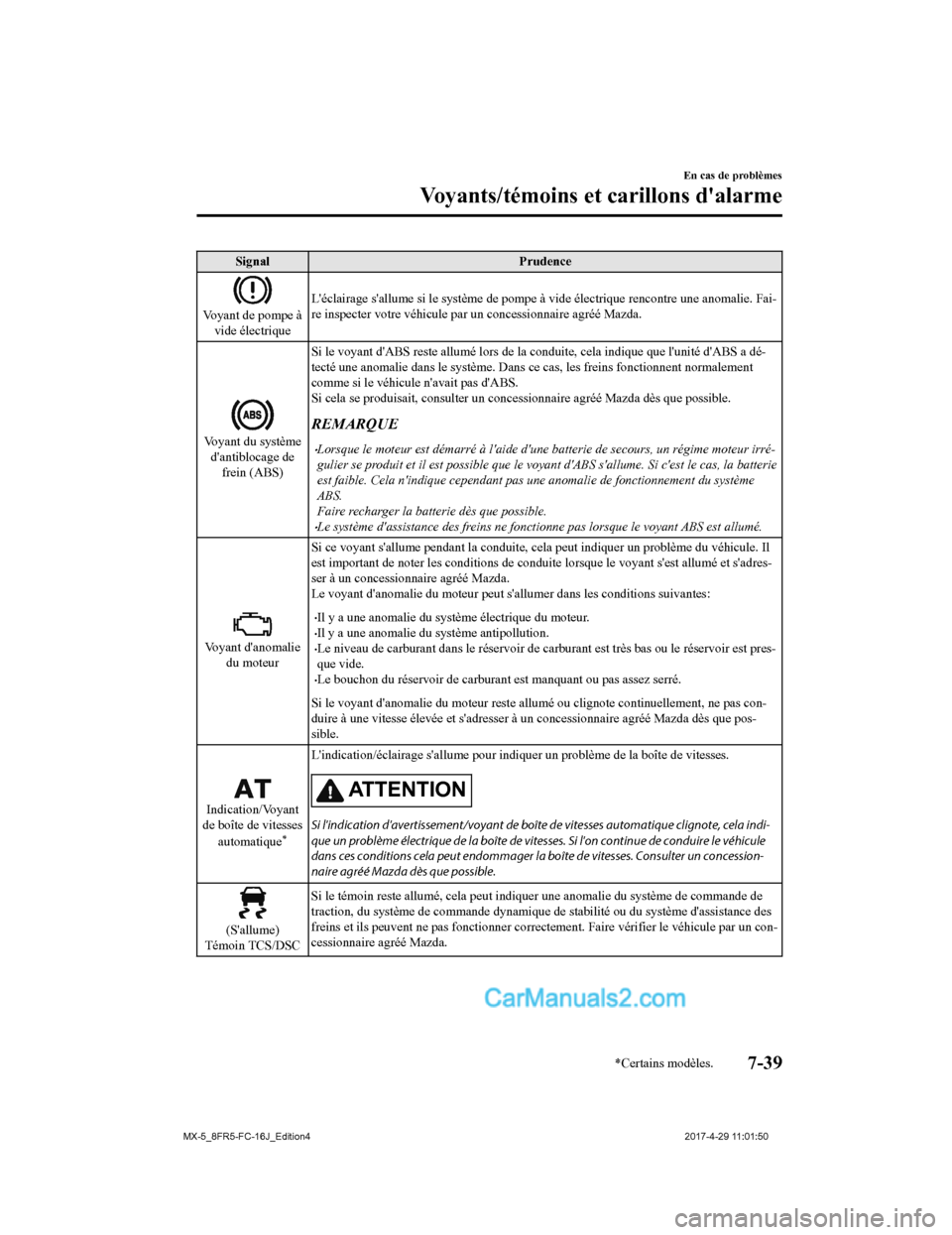

SignalPrudence
Voyant de pompe à
vide électrique L'éclairage s'allume si le système de pompe à vide électrique r
encontre une anomalie. Fai-
re inspecter votre véhicule par un concessionnaire agréé Mazda.
Voyant du système
d'antiblocage de frein (ABS) Si le voyant d'ABS reste allumé
lors de la conduite, cela indique que l'unité d'ABS a dé-
tecté une anomalie dans le système. Dans ce cas, les freins fon ctionnent normalement
comme si le véhicule n'avait pas d'ABS.
Si cela se produisait, consulter un concessionnaire agréé Mazda dès que possible.
REMARQUE
•Lorsque le moteur est démarré à l'aide d'une batterie de secours, un régime moteur irré-
gulier se produit et il est possible que le voyant d'ABS s'allume. Si c'est le cas, la batterie
est faible. Cela n'indique cependant pas une anomalie de fonctionnement du système
ABS.
Faire recharger la batterie dès que possible.
•Le système d'assistance des freins ne fonctio nne pas lorsque le voyant ABS est allumé.
Voyant d'anomalie
du moteur Si ce voyant s'allume pendant la
conduite, cela peut indiquer un problème du véhicule. Il
est important de noter les conditions de conduite lorsque le vo yant s'est allumé et s'adres-
ser à un concession naire agréé Mazda.
Le voyant d'anomalie du moteur peut s'allumer dans les conditions suivantes:
•Il y a une anomalie du système électrique du moteur.•Il y a une anomalie du système antipollution.•Le niveau de carburant dans le réservoir de carburant est très bas ou le réservoir est pres-
que vide.
•Le bouchon du réservoir de carburant est manquant ou pas assez serré.
Si le voyant d'anomalie du mote ur reste allumé ou clignote continuellement, ne pas con-
duire à une vitesse élevée et s 'adresser à un concessionnaire a gréé Mazda dès que pos-
sible.
Indication/Voyant
de boîte de vitesses
automatique
*
L'indication/éclairage s'allume pour indiquer un problème de la boîte de vitesses.
AT T E N T I O N
Si l'indication d'avertissement/voyant de boîte de vitesses automatique clignote, cela indi‐
que un problème électrique de la boîte de vitesses. Si l'on continue de conduire le véhicule
dans ces conditions cela peut endommager la boîte de vitesses. Consulter un concession‐
naire agréé Mazda dès que possible.
(S'allume)
Témoin TCS/DSC Si le témoin reste allumé, cela peut indiquer une anomalie du s
ystème de commande de
traction, du système de command e dynamique de stabilité ou du système d'assistance des
freins et ils peuvent ne pas fonctionner correctement. Faire vé rifier le véhicule par un con-
cessionnaire agréé Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-39
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

SignalPrudence
Voyant du système
de coussins d'air/de
dispositif de préten- sion de ceinture de sécurité Une anomalie du système est indi
quée par le fait que le voyant reste clignoté, allumé ou
ne s'allume pas du tout lorsque le contacteur est mis à ON. Dan s un de ces cas, s'adresser à
un concessionnaire agréé Mazda dè s que possible. Le système risque de ne pas fonction-
ner en cas d'accident.PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours confier
tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les coussins
d'air/dispositif de prétension peuvent se déclencher accide ntellement ou être désactivés
causant des blessures graves ou mortelles.
(Clignotant)
Voyant du système de surveillance de
pression des pneus
*
En cas de dysfonctionn ement du système de surveillance de press ion des pneus, le voyant
de pression des pneus clignote. Faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter de ma‐
nœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pr ession des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le véhicule à
hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du véhicule peut être
affecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un endroit
sûr où l'on peut vérifier visuellement l'état du pneu, et déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit où l'on pour ra faire regonfler le pneu et revérifier le sys‐
tème, chez un concessionnaire agréé Mazda ou dans un atelier de réparation de pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé. Cor‐
riger tout problème dès que possible avant qu'il ne se transforme en une situation dange‐
reuse qui peut causer la défaillanc e d'un pneu et un accident grave.
(Rouge)
Indication d'avertis-
sement KEY
*
“Défaillance du système sans clé” est affiché
Ce message s'affiche l orsque le système avancé d'ouverture à télécommande & du bouton
de démarrage du moteur a un problème.
S'adresser à un concessi onnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre) cli‐
gnote, il se peut que le moteur ne démarre pas. S'il n‘est pas possible de démarrer le moteur,
tenter de le démarr er à l'aide de la méthod e d'urgence pour démarrer le moteur et faire ins‐
pecter le véhicule par un concessi onnaire agréé Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-40*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

SignalPrudence
(Ambre)
Indication d'avertis-
sement KEY
*
“Allumage est On” est affiché
Ce message s'affiche lorsque la portière du conducteur est ouve rte sans avoir éteint l'allu-
mage.
“Clé non détectée” est affiché
Ce message s'affiche lorsque l'une des opérations suivantes est effectuée avec la télécom-
mande hors de portée opérationne lle ou placée dans des zones à l'intérieur de la cabine où
il est difficile qu'elle soit détectée.
•Le bouton de démarrage du moteur est enfoncé avec l'allumage éteint•Le contacteur est activé•Toutes les portières sont fermées sans coupure du contact
(Rouge)
(S'allume)
Vo y a n t K E Y
*
En cas d'anomalie dans le système d'ouverture à télécommande, i l s'allume en continu.
AT T E N T I O N
Si le témoin d'avertissement de la clé s'allume ou si le témoin du bouton de démarrage du
moteur (ambre) clignote, il se peut que le mote ur ne démarre pas. S'il n‘est pas possible de
démarrer le moteur, tenter de le démarrer à l'aide de la méthode d'urge nce pour démarrer le
moteur et faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10.
(S'allume)
Indication d'avertis-
sement/voyant du
système de suivi de
voie (LDWS)
*
•Si l'indication d'avertissement/ voyant reste allumé, il est possible que le système soit dé-
fectueux. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
•Le LDWS ne fonctionne pas lorsque l'indication d'avertissement/ voyant s'allume.
AT T E N T I O N
Un problème dans le système pe ut être indiquée dans les conditions suivantes. Faire ins‐
pecter votre véhicule par un concessionnaire agréé Mazda.
 Lorsque l'indication d'avertissement/vo yant s'allume pendant la conduite.
Lorsque le système est annulé automatiquement, l'indication d'avertissement/voyant
s'allume. Normalement, le système se restau re automatiquement et l'indication d'aver‐
tissement/voyant s'éteint. Cepe ndant, s'il reste allumé, il est possible que le système soit
défectueux.
 L'indication d'avertissement/voyant ne s'allume pas lorsque le contacteur est sur ON.
 Toujours utiliser des pneus qui soient de la taille
spécifiée et de même fabricant, marque
et conception de bande de roulement sur tout es les roues. De plus, ne pas utiliser de
pneus ayant des motifs d'usure sensiblement différents sur le même véhicule. Si de tels
pneus inappropriés sont utilisés, le LDWS risque de ne pas fonctionner normalement.
 Lorsqu'une roue de secours d' urgence est utilisée, il est possible que le système ne fonc‐
tionne pas normalement.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, le voyant s'allume temporairement. Si l'éclairage reste allumé, il est possible
que le système soit défectueux.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-41
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

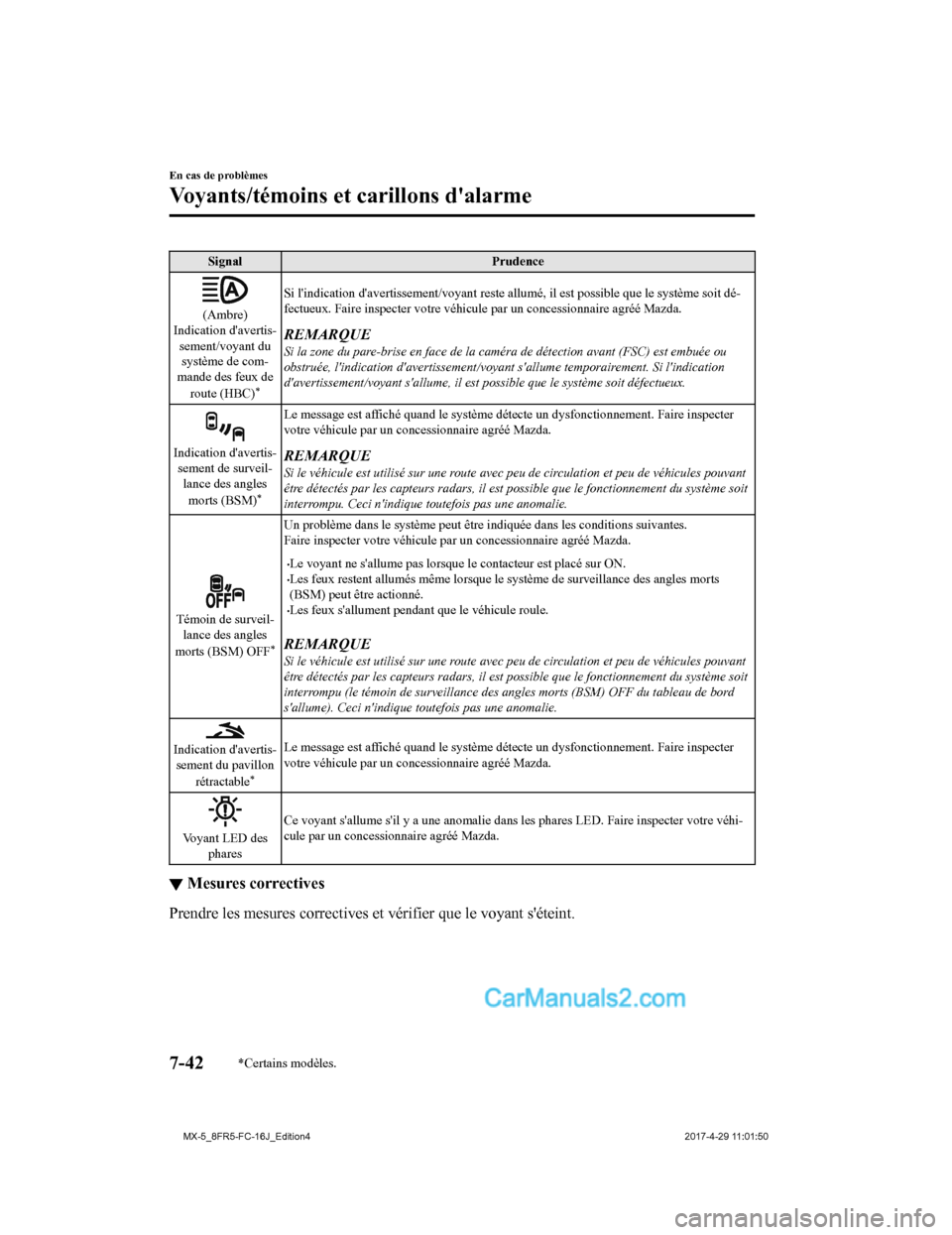

SignalPrudence
(Ambre)
Indication d'avertis-
sement/voyant dusystème de com-
mande des feux de
route (HBC)
*
Si l'indication d'avertissement/voyant reste allumé, il est pos sible que le système soit dé-
fectueux. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, l'indication d'averti ssement/voyant s'allume temporairement. Si l'indication
d'avertissement/voyant s'allume, il est possible que le système soit défectueux.
Indication d'avertis- sement de surveil- lance des angles
morts (BSM)
*
Le message est affiché quand le système détecte un dysfonctionn ement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec pe u de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionn ement du système soit
interrompu. Ceci n'indique toutefois pas une anomalie.
Témoin de surveil- lance des angles
morts (BSM) OFF
*
Un problème dans le système pe ut être indiquée dans les conditions suivantes.
Faire inspecter votre véhicule pa r un concessionnaire agréé Mazda.
•Le voyant ne s'allume pas lorsque le contacteur est placé sur O N.•Les feux restent allumés même lorsque le système de surveillanc e des angles morts
(BSM) peut être actionné.
•Les feux s'allument pendant que le véhicule roule.
REMARQUE
Si le véhicule est utilisé sur une route avec pe u de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionn ement du système soit
interrompu (le témoin de surveillance des angles morts (BSM) OFF du tableau de bord
s'allume). Ceci n'indique toutefois pas une anomalie.
Indication d'avertis- sement du pavillon
rétractable
*
Le message est affiché quand le système détecte un dysfonctionn ement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
Voyant LED des phares Ce voyant s'allume s'il y a une anomalie dans les phares LED. F
aire inspecter votre véhi-
cule par un concessi onnaire agréé Mazda.
▼Mesures correctives
Prendre les mesures correctives et vérifier que le voyant s'éte
int.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-42*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
