Page 151 of 571
SVARILO
Nikoli se ne zanašajte samo na funkcijo za preprečevanje pomika vozila:
¾Funkcija za preprečevanje pomika vozila je pomožna funkcija, ki deluje največ štiri sekunde
po sprostitvi zavornega pedala in pospeševanju po mirovanju vozila v prostem teku. Ne
zanašajte se na funkcijo preprečevanja pomika vozila, ker lahko pride do nezgode zaradi
nepričakovanega hitrega pospeška vozila. Preden speljete, vedno preverite okolico in
primerno uporabite prestavno ročico, zavorni pedal in pedal za plin. Upoštevajte, da se
lahko vozilo zaradi obremenitve ali priklopljene prikolice nenadoma premakne.
¾Zavedajte se, da se lahko vozilo v sledečih okoliščinah sunkovito premakne, ko
preprečevanje pomika vozila preneha delovati.
¾Izbirna ročica je v nevtralnem položaju.
¾Če med delovanjem funkcije i-stop prestavite v nevtralni položaj in sprostite zavorni
pedal, se bo zavorna sila sprostila postopoma. Ko se motor ponovno zažene, za
pospeševanje vozila sprostite zavorni pedal, prestavite izbirno ročico iz položaja N in
dodajte plin.
OPOMBA
• ýe vozilo ustavite na strmem klancu, funkcija za prepre þevanje pomika ne bo delovala, saj
sistem ne bo ustavil motorja v prostem teku.
•Zaradi delovanja funkcije prepre þevanja pomika vozila se ob þutljivost zavornega pedala
lahko spremeni, lahko se sliši ropot zavor, zavorni pedal se lahko trese. To ni okvara
sistema.
Med vožnjo
Zagon/izklop motorja
4-21
Page 152 of 571
Merilniki in kazalniki
Tip A
Tip B
Volansko stikalo (Z večinformacijskim prikazovalnikom)
(Brez večinformacijskega prikazovalnika) Instrumentna plošča
pMerilnik hitrosti ................................................................................................... stran 4-23
qŠtevec skupno prevoženih kilometrov, dnevni števec kilometrov in gumb za preklop ........
...............................................................................................................................stran 4-23
rMerilnik števila vrtljajev motorja ........................................................................ stran 4-24
sKazalnik temperature hladilne teko þine motorja ................................................. stran 4-25
tMerilnik koli þine goriva .......................................................................................stran 4-25
uOsvetlitev instrumentov ....................................................................................... stran 4-26
vPrikaz zunanje temperature .................................................................................. stran 4-26
wPrikaz nastavljivega omejevalnika hitrosti (ASL) ............................................... stran 4-27
xPrikaz nastavljene hitrosti tempomata ................................................................. stran 4-27
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-22
Page 153 of 571
yPotovalni ra þunalnik in tipka INFO ..................................................................... stran 4-27
zVe þinformacijski zaslon in tipka INFO ................................................................stran 4-30
tMerilnik hitrosti
Merilnik hitrosti kaže hitrost vozila.
tŠtevca skupne in dnevno prevožene
razdalje in gumb za preklop na
dnevni števec (brez
ve þinformacijskega zaslona)
Na prikazu je mogo þe z gumbom za
preklop menjati med prikazom skupnega
števila prevoženih kilometrom ter
dnevnega števca A in B. Prikazal se bo
izbrani števec.
Pritisnite gumb Pritisnite gumb
Pritisnite gumb Števec kilometrov
Dnevni števec
kilometrov A
Dnevni števec
kilometrov B
izbirni gumb
OPOMBA
ýe je stikalna klju þavnica v položaju ACC
ali OFF, števci niso prikazani. S pritiskom
na izbirni gumb v obdobju desetih minut
lahko pomotoma menjate med prikazoma
dnevnega števca A in B ter ponastavite
števca dnevnih kilometrov, v naslednjih
primerih:
•po tem, ko premaknete stikalno
klju þavnico iz položaja ON v položaj
OFF,
•po tem, ko odprete voznikova vrata.
Števec kilometrov
Števec kaže celotno prevoženo pot vozila
v kilometrih.
Dnevni števec kilometrov
Dnevni števec kilometrov omogo þa
merjenje dveh prevoženih poti. S števcem
A merite eno prevoženo pot, s števcem B
pa drugo.
Kot primer, s števcem A lahko merite
razdaljo od doma, s števcem B pa razdaljo
od zadnjega dolivanja goriva.
Ob prikazu dnevnega števca A v isti
sekundi še enkrat pritisnite gumb za
preklop dnevnega števca in pojavil se bo
prikaz dnevnega števca B.
Pri nastavljenem dnevnem števcu A sveti
napis TRIP A. Pri nastavljenem dnevnem
števcu B sveti napis TRIP B.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-23
Page 154 of 571
Dnevni števec kilometrov meri prevoženo
pot v kilometrih, dokler ga ponovno ne
ponastavite. Na prikaz “0,0” ga vrnete
tako, da držite pritisnjen gumb za preklop
dnevnega števca ve þ kot eno sekundo.
Dnevni števec je uporaben za merjenje
prevoženih razdalj ali za preverjanje
porabe goriva.
OPOMBA
•(Vozila z avdio napravo tipa B)
ýe podatek o porabi goriva ponastavite
z uporabo prikaza porabe goriva ali
dnevni števec A ponastavite z uporabo
merilnika in je vklopljena funkcija, ki
usklajuje prikazano porabo goriva in
dnevni števec kilometrov, se podatek o
porabi goriva in dnevni števec A
ponastavita hkrati.
Glejte Nadzor porabe goriva na strani
4-83.
•Samo dnevni števec kilometrov kaže
desetine prevožene razdalje.
•Dnevni števec se izbriše v naslednjih
primerih:
•ob prekinitvi napajanja (pregorela
varovalka ali odklopljen akumulator),
•ko prevožena pot preseže 9.999,9
kilometrov.
tMerilnik števila vrtljajev motorja
Merilnik števila vrtljajev kaže hitrost
vrtenja motorja v tiso þih vrtljajev na
minuto.
OPOZORILO
Ne priganjajte motorja do previsokega
števila vrtljajev v RDEČEM OBMOČJU,
da ne povzročite resne okvare motorja.
*1Razpon se razlikuje glede na vrsto
merilnika. *
1Črtkasto območje
*1Rdeče
območje
OPOMBA
ýe kazalec merilnika vrtljajev pride v
ýRTASTO OBMO ýJE, mora voznik
prestaviti, preden kazalec pride v RDE ýE
OBMO ýJE.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-24
Page 155 of 571
tMerilnik temperature hladilne
teko þine motorja (brez
ve þinformacijskega prikazovalnika)
Kaže temperaturo hladilne teko þine
motorja.
OPOZORILO
Če zasveti opozorilna lučka za visoko
temperaturo hladilne tekočine motorja
(rdeča), se je motor verjetno pregrel. Takoj
parkirajte na varnem mestu in ustrezno
ukrepajte. Če nadaljujete z vožnjo, lahko
pride do poškodbe motorja.
Glejte Pregrevanje na strani 7-23.
OPOMBA
•Med obi þajno vožnjo se hladilna
teko þina motorja stabilizira pri
temperaturi 100 °C ali manj in merilnik
kaže obmo þje pod 100 °C.
• ýe se pove þa obremenitev motorja in
temperatura hladilne teko þine preseže
100 °C, merilnik prikaže temperaturo
hladilne teko þine motorja.
tMerilnik koli þine goriva (brez
ve þinformacijskega prikazovalnika)
Ko vklopite kontakt, merilnik koli þine
goriva pokaže približno koli þino goriva v
rezervoarju. Priporo þljivo je, da je v
rezervoarju najmanj 1/4 goriva.
Polno
Polno do 1/4
Prazno
Ko posveti opozorilna lu þka za rezervno
koli þino goriva ali se kazalec merilnika
mo þno približa oznaki za prazen rezervoar,
þim prej dolijte gorivo.
Glejte Na þini ukrepanja na strani 7-38.
OPOMBA
•Ko dolijete gorivo, merilnik potrebuje
nekaj þasa, da prikaže dejansko koli þino
goriva. Zaradi prelivanja goriva v
rezervoarju pri vožnji po strmini ali v
zavojih, se prikaz lahko razlikuje od
dejanske koli þine goriva.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-25
Page 156 of 571
•Prikaz þetrtine ali manj preostalega
goriva ima ve þ segmentov, da
podrobneje pokaže, koliko goriva je še
ostalo.
•Puš þica znaka () kaže, da je loputa
rezervoarja za gorivo na levi strani
vozila.
ttOsvetlitev instrumentov
Ko pri vklju þenem kontaktu vklopite
pozicijske lu þi, se osvetlitev instrumentov
zmanjša.
OPOMBA
Ko vklopite pozicijske lu þi, na
instrumentni ploš þi zasveti kontrolna lu þka
prižganih pozicijskih lu þi.
Glejte Žarometi na strani 4-58.
Svetlost sklopa instrumentov in osvetlitev
instrumente ploš þe lahko prilagodite z
obra þanjem gumba.
•Z obra þanjem gumba v levo se svetlost
zmanjša. Ko gumb obrnete do skrajnega
položaja, se oglasi zvo þni signal.
•Z obra þanjem gumba v desno se svetlost
pove þa.
Zatemnitev
Svetlo
Funkcija za izklop zatemnitve
instrumentov
Zatemnitev instrumentov lahko izklju þite
tako, da gumb za osvetlitev merilnikov pri
delujo þi zatemnitvi ob vklju þenem
kontaktu zavrtite v desno, dokler se ne
zasliši zvo þni signal. Ko je vidljivost
sklopa instrumentov zmanjšana zaradi
bleš þanja virov svetlobe v okolici,
zatemnitev instrumentov izklju þite.
OPOMBA
•Ko izklju þite zatemnitev instrumentov,
sklopa instrumentov ne morete zatemniti
niti pri vklju þenih pozicijskih lu þeh.
•Ko je zatemnitev instrumentov
izklju þena, se zaslon in sredinski prikaz
preklopita na dnevni na þin.
ttPrikaz zunanje temperature (brez
ve þinformacijskega prikazovalnika)
Ob vklopu kontakta se prikaže vrednost
zunanje temperature.
OPOMBA
•Prikazana vrednost zunanje temperature
se pod naslednjimi pogoji lahko
razlikuje od vrednosti dejanske zunanje
temperature, kar je odvisno od okolice
in pogojev vozila:
•Zelo nizke ali visoke temperature.
•Nenadne spremembe zunanje
temperature.
•Ko je vozilo parkirano.
•Pri po þasni vožnji.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-26
Page 157 of 571
Spreminjanje merskih enot prikaza
zunanje temperature (vozila z zvo þnim
sistemom tipa B)
Merske enote prikaza zunanje temperature
lahko spreminjate med °C in °F.
Nastavitve lahko spreminjate s pomo þjo
upravljanja na sredinskem zaslonu.
Glejte Osebne nastavitve na strani 9-10.
OPOMBA
Ko spremenite mersko enoto za
prikazovalnik zunanje temperature, se
skladno spremeni tudi merska enota
prikazovalnika temperature hladilne
teko þine motorja.
Opozorilo na zunanjo temperaturo
*
ýe je zunanja temperatura nizka, kot
opozorilo za poledico, prikaz zunanje
temperature utripa in zasliši se opozorilni
zvo þni signal.
ýe je zunanja temperatura nižja od 4 °C,
prikaz zunanje temperature in oznaka
utripata približno deset sekund in zasliši se
en zvo þni signal.
OPOMBA
ýe je zunanja temperatura nižja
od -20 °C, zvo þni signal ne deluje. Oznaka
kljub temu sveti.
ttPrikaz nastavljivega omejevalnika
hitrosti (ASL) (brez
ve þinformacijskega prikazovalnika)
*
Prikazana je nastavitev nastavljivega
omejevalnika hitrosti (ASL).
tPrikaz nastavljene hitrosti
tempomata (brez
ve þinformacijskega prikazovalnika)
*
Prikazana je nastavljena hitrost vozila, ki
jo vzdržuje tempomat.
(Modeli za Evropo)
(Razen modelov za Evropo)
tPotovalni ra þunalnik in tipka INFO
(brez ve þinformacijskega
prikazovalnika)
Ko je stikalna klju þavnica v položaju ON,
lahko s pritiskom na tipko INFO prikažete
naslednje podatke.
•Približna dosegljiva razdalja s
preostankom goriva
•Povpre þna poraba goriva
•Trenutna poraba goriva
•Povpre þna hitrost vožnje
•Alarm omejitve hitrosti*
V primeru težav s potovalnim
ra þunalnikom, se posvetujte s
pooblaš þenim servisom vozil Mazda.
Na þin dosegljive razdalje
Prikazana je približno ocenjena razdalja,
ki jo je mogo þe prevoziti z razpoložljivo
koli þino goriva v rezervoarju.
Dosegljiva razdalja se izra þunava in
prikazuje vsako sekundo.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
*Nekateri modeli.4-27
Page 158 of 571
(Modeli za Evropo)
(Razen modelov za Evropo)
OPOMBA
•Ko se kazalec merilnika koli þine goriva
približuje oznaki za prazen rezervoar ali
þe sveti opozorilna lu þka rezervne
koli þine goriva, dolijte gorivo þim prej,
þetudi potovalni ra þunalnik kaže
zadovoljivo dosegljivo razdaljo.
•Prikaz dosegljive razdalje se ne
spremeni, þe dolijete manj kot 9 litrov
goriva.
•Dosegljiva razdalja je približno
ocenjena razdalja, ki jo je mogo þe
prevoziti z razpoložljivo koli þino goriva,
ko merilnik koli þine goriva pokaže, da
goriva ni ve þ.
•Povpre þna poraba goriva ni prikazana
pri popolnoma novem vozilu in se
izbriše pri odklopu akumulatorja.
Dejansko dosegljiva razdalja s
preostankom goriva se lahko razlikuje
od prikazane.
Na þin za povpre þno porabo goriva
Povpre þna poraba goriva se izra þunava na
osnovi prevožene razdalje in þasa vožnje
od priklju þitve akumulatorja ali
ponastavitve potovalnega ra þunalnika.
Povpre þna poraba goriva se izra þunava in
prikaže vsako minuto.
(Modeli za Evropo)
(Razen modelov za Evropo)
Podatke ponastavite, þe držite stikalo
INFO pritisnjeno ve þ kot 1,5 sekunde.
Potem se za 1 minuto prikaže napis - - -
L/100 km in nato se na novo izra þuna in
prikaže povpre þna poraba goriva.
Na þin trenutne porabe goriva
Trenutna poraba goriva se izra þunava na
podlagi porabljenega goriva glede na
prevoženo razdaljo.
Trenutna poraba goriva se izra þunava in
prikaže vsaki 2 sekundi.
(Modeli za Evropo)
(Razen modelov za Evropo)
ýe je hitrost vozila manjša od 5 km/h, se
prikaže - - - L/100 km.
Povpre þna hitrost vozila
Povpre þna hitrost vozila se izra þunava na
osnovi prevožene razdalje in þasa vožnje
od priklju þitve akumulatorja ali
ponastavitve potovalnega ra þunalnika.
Povpre þna hitrost vozila se izra þunava in
prikazuje vsakih 10 sekund.
(Modeli za Evropo)
(Razen modelov za Evropo)
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-28
Page 159 of 571

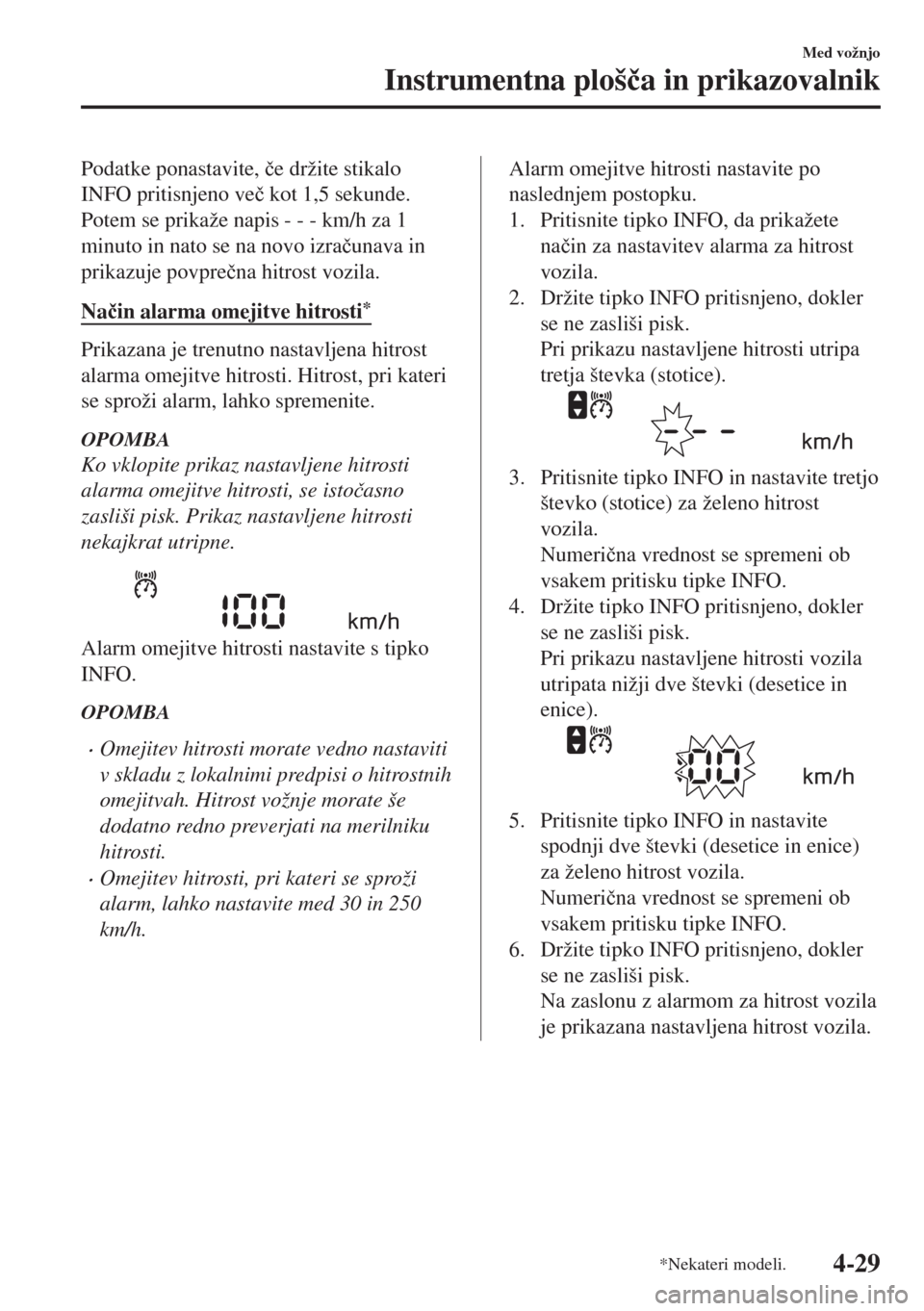

Podatke ponastavite, þe držite stikalo
INFO pritisnjeno ve þ kot 1,5 sekunde.
Potem se prikaže napis - - - km/h za 1
minuto in nato se na novo izra þunava in
prikazuje povpre þna hitrost vozila.
Na þin alarma omejitve hitrosti
*
Prikazana je trenutno nastavljena hitrost
alarma omejitve hitrosti. Hitrost, pri kateri
se sproži alarm, lahko spremenite.
OPOMBA
Ko vklopite prikaz nastavljene hitrosti
alarma omejitve hitrosti, se isto þasno
zasliši pisk. Prikaz nastavljene hitrosti
nekajkrat utripne.
Alarm omejitve hitrosti nastavite s tipko
INFO.
OPOMBA
•Omejitev hitrosti morate vedno nastaviti
v skladu z lokalnimi predpisi o hitrostnih
omejitvah. Hitrost vožnje morate še
dodatno redno preverjati na merilniku
hitrosti.
•Omejitev hitrosti, pri kateri se sproži
alarm, lahko nastavite med 30 in 250
km/h.
Alarm omejitve hitrosti nastavite po
naslednjem postopku.
1. Pritisnite tipko INFO, da prikažete
na þin za nastavitev alarma za hitrost
vozila.
2. Držite tipko INFO pritisnjeno, dokler
se ne zasliši pisk.
Pri prikazu nastavljene hitrosti utripa
tretja števka (stotice).
3. Pritisnite tipko INFO in nastavite tretjo
števko (stotice) za želeno hitrost
vozila.
Numeri þna vrednost se spremeni ob
vsakem pritisku tipke INFO.
4. Držite tipko INFO pritisnjeno, dokler
se ne zasliši pisk.
Pri prikazu nastavljene hitrosti vozila
utripata nižji dve števki (desetice in
enice).
5. Pritisnite tipko INFO in nastavite
spodnji dve števki (desetice in enice)
za želeno hitrost vozila.
Numeri þna vrednost se spremeni ob
vsakem pritisku tipke INFO.
6. Držite tipko INFO pritisnjeno, dokler
se ne zasliši pisk.
Na zaslonu z alarmom za hitrost vozila
je prikazana nastavljena hitrost vozila.
Med vožnjo
Instrumentna ploš þa in prikazovalnik
*Nekateri modeli.4-29
Page 160 of 571
Ve þinformacijski zaslon in tipka INFO*
Tipka INFO Večinformacijski prikazovalnik
Ve þinformacijski prikazovalnik posreduje naslednje podatke.
•Števec kilometrov
•Dnevni števec kilometrov
•Kazalnik temperature hladilne teko þine motorja
•Merilnik koli þine goriva
•zunanja temperatura
•Dosegljiva razdalja
•Povpre þna poraba goriva
•Trenutna poraba goriva
•Nadzor vzdrževanja
•Prikaz opozarjanja na zapuš þanje voznega pasu (LDWS)
•Prikaz nastavljivega omejevalnika hitrosti (ASL)
•Prikaz tempomata
•Alarm omejitve hitrosti
•Prikaz delovanja strehe
•Prikaz opozoril
Med vožnjo
Instrumentna ploš þa in prikazovalnik
4-30*Nekateri modeli.
