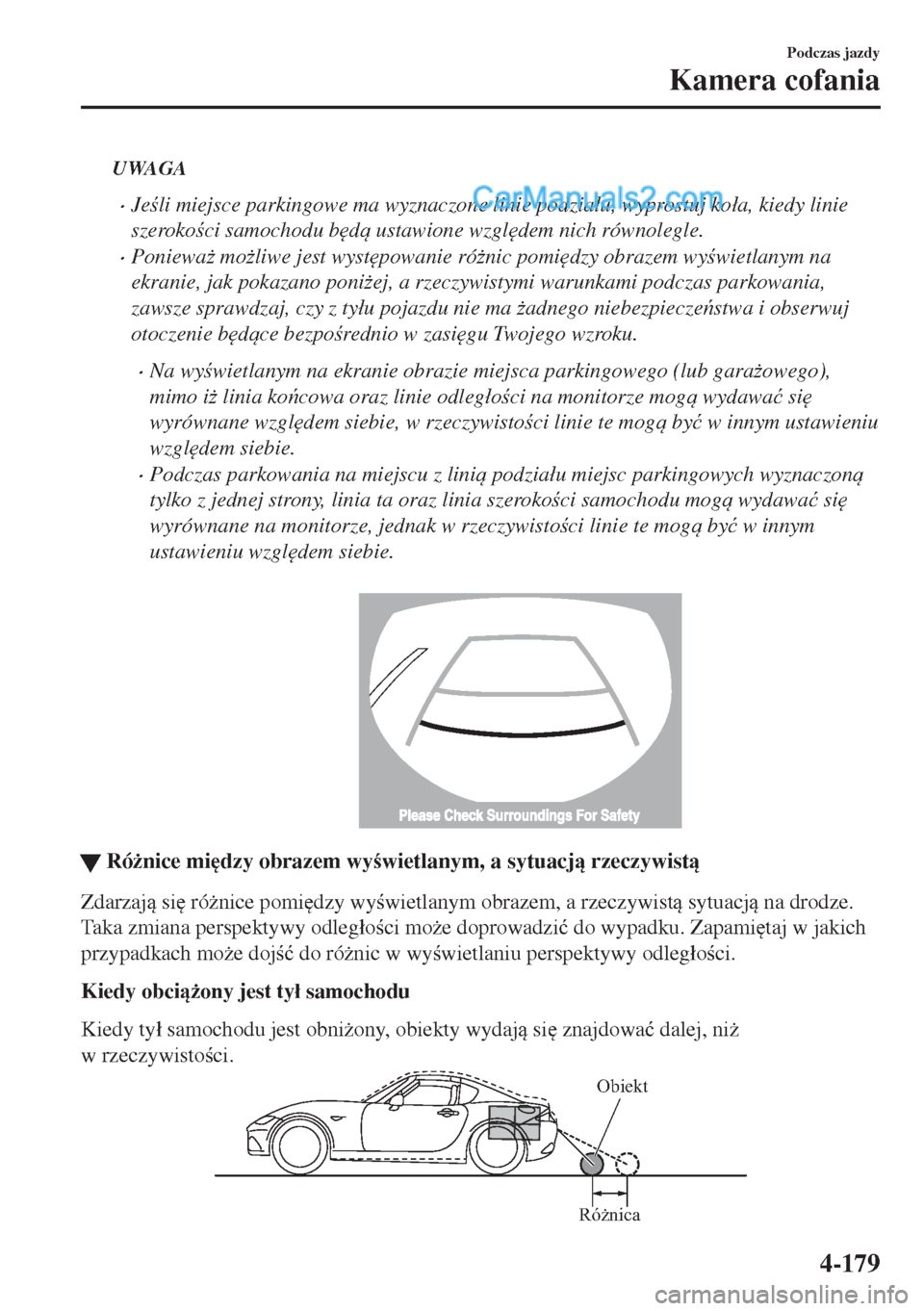

UWAGA
•Je li miejsce parkingowe ma wyznaczone linie podzia áu, wyprostuj ko áa, kiedy linie
szeroko ci samochodu b
d ustawione wzgl
dem nich równolegle.
•Poniewa* mo*liwe jest wyst
powanie ró*nic pomi
dzy obrazem wy wietlanym na
ekranie, jak pokazano poni*ej, a rzeczywistymi warunkami podczas parkowania,
zawsze sprawdzaj, czy z ty áu pojazdu nie ma *adnego niebezpieczestwa i obserwuj
otoczenie b
dce bezpo rednio w zasi
gu Twojego wzroku.
•Na wy wietlanym na ekranie obrazie miejsca parkingowego (lub gara*owego),
mimo i* linia kocowa oraz linie odleg áo ci na monitorze mog wydawa ü si
wyrównane wzgl
dem siebie, w rzeczywisto ci linie te mog by ü w innym ustawieniu
wzgl
dem siebie.
•Podczas parkowania na miejscu z lini podzia áu miejsc parkingowych wyznaczon
tylko z jednej strony, linia ta oraz linia szeroko ci samochodu mog wydawa ü si
wyrównane na monitorze, jednak w rzeczywisto ci linie te mog by ü w innym
ustawieniu wzgl
dem siebie.
WRó*nice mi
dzy obrazem wy wietlanym, a sytuacj rzeczywist
Zdarzaj si
ró*nice pomi
dzy wy wietlanym obrazem, a rzeczywist sytuacj na drodze.
Taka zmiana perspektywy odleg áo ci mo*e doprowadzi ü do wypadku. Zapami
taj w jakich
przypadkach mo*e doj ü do ró*nic w wy wietlaniu perspektywy odleg áo ci.
Kiedy obci*ony jest ty á samochodu
Kiedy ty á samochodu jest obni*ony, obiekty wydaj si
znajdowa ü dalej, ni*
w rzeczywisto ci.
RóżnicaObiekt
Podczas jazdy
Kamera cofania
4-179
Page 322 of 667

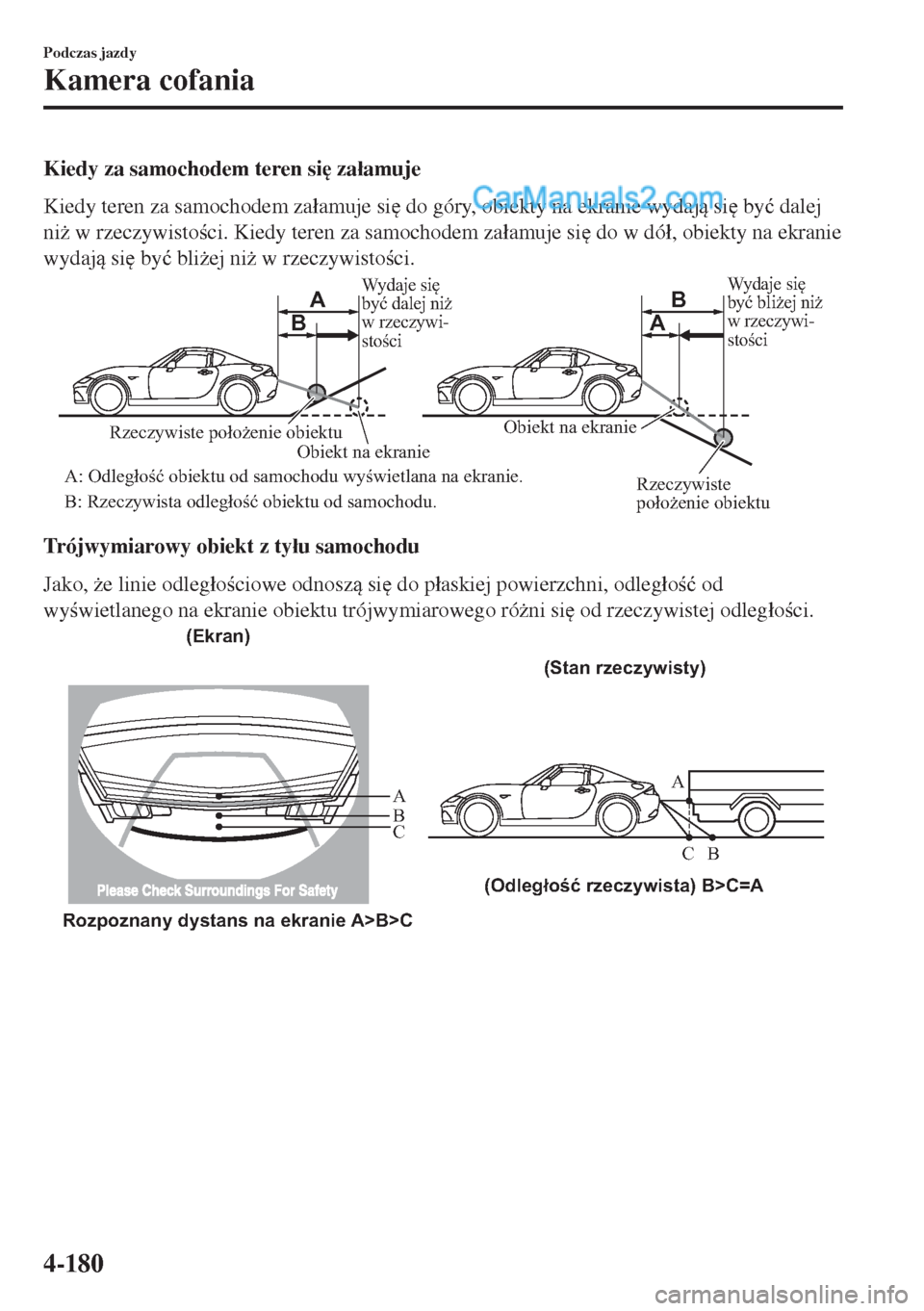

Kiedy za samochodem teren si
za áamuje
Kiedy teren za samochodem za áamuje si
do góry, obiekty na ekranie wydaj si
by ü dalej
ni* w rzeczywisto ci. Kiedy teren za samochodem za áamuje si
do w dó á, obiekty na ekranie
wydaj si
by ü bli*ej ni* w rzeczywisto ci.
Wydaje się
być dalej niż
w rzeczywi-
stościWydaje się
być bliżej niż
w rzeczywi-
stości
Rzeczywiste
położenie obiektu Rzeczywiste położenie obiektu
Obiekt na ekranie
A: Odległość obiektu od samochodu wyświetlana na ekranie.
B: Rzeczywista odległość obiektu od samochodu.Obiekt na ekranie
A AB
B
Trójwymiarowy obiekt z ty áu samochodu
Jako, *e linie odleg áo ciowe odnosz si
do p áaskiej powierzchni, odleg áo ü od
wy wietlanego na ekranie obiektu trójwymiarowego ró*ni si
od rzeczywistej odleg áo ci.
A
A
C B
CB
(Odległość rzeczywista) B>C=A
Rozpoznany dystans na ekranie A>B>C(Ekran)
(Stan rzeczywisty)
Podczas jazdy
Kamera cofania
4-180
Page 323 of 667

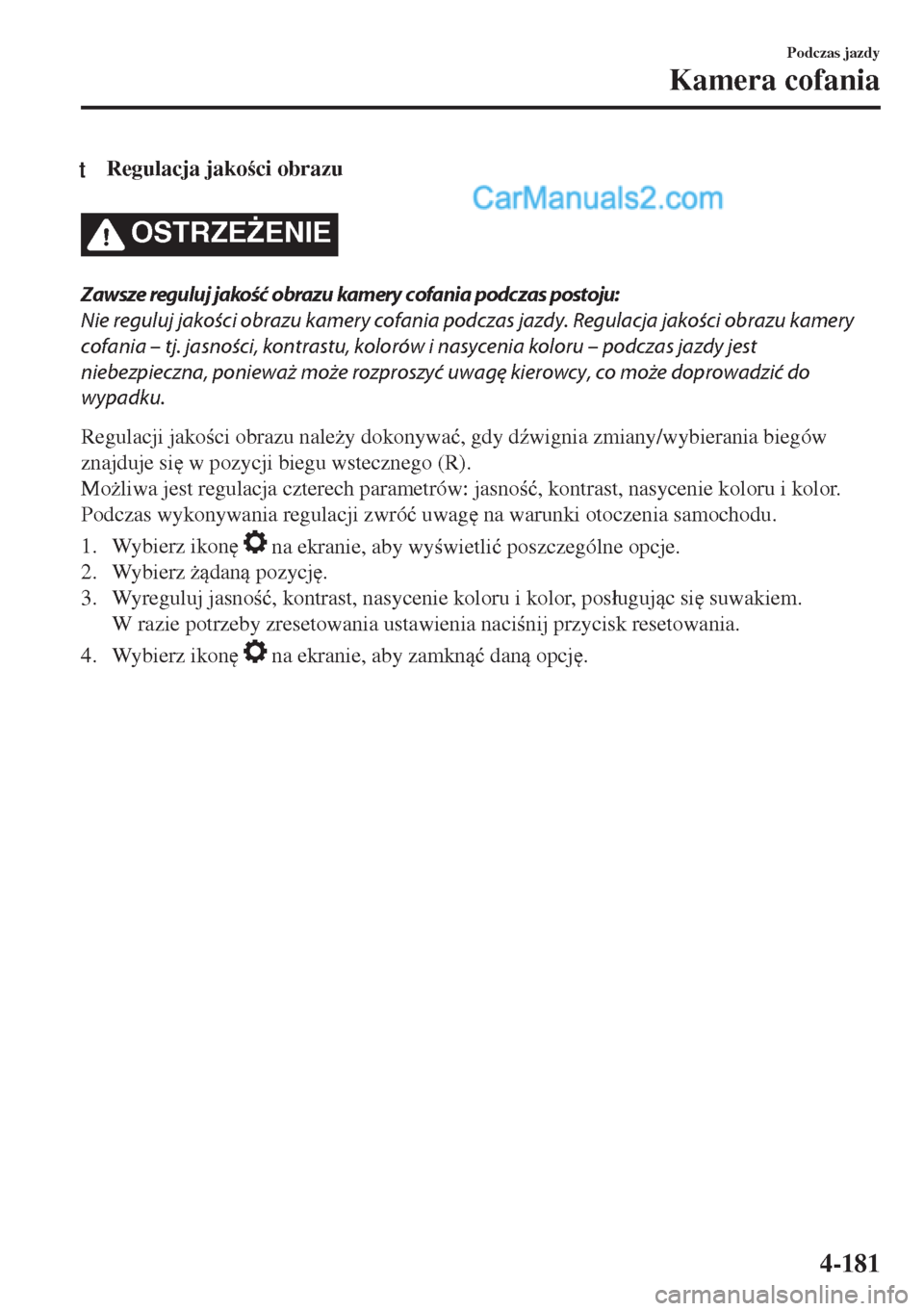

tRegulacja jako ci obrazu
OSTRZE)ENIE
Zawsze reguluj jakość obrazu kamery cofania podczas postoju:
Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości obrazu kamery
cofania – tj. jasności, kontrastu, kolorów i nasycenia koloru – podczas jazdy jest
niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co może doprowadzić do
wypadku.
Regulacji jako ci obrazu nale*y dokonywa ü, gdy d(wignia zmiany/wybierania biegów
znajduje si
w pozycji biegu wstecznego (R).
Mo*liwa jest regulacja czterech parametrów: jasno ü, kontrast, nasycenie koloru i kolor.
Podczas wykonywania regulacji zwró ü uwag
na warunki otoczenia samochodu.
1. Wybierz ikon
na ekranie, aby wy wietli ü poszczególne opcje.
2. Wybierz *dan pozycj
.
3. Wyreguluj jasno ü, kontrast, nasycenie koloru i kolor, pos áugujc si
suwakiem.
W razie potrzeby zresetowania ustawienia naci nij przycisk resetowania.
4. Wybierz ikon
na ekranie, aby zamkn ü dan opcj
.
Podczas jazdy
Kamera cofania
4-181
Page 324 of 667

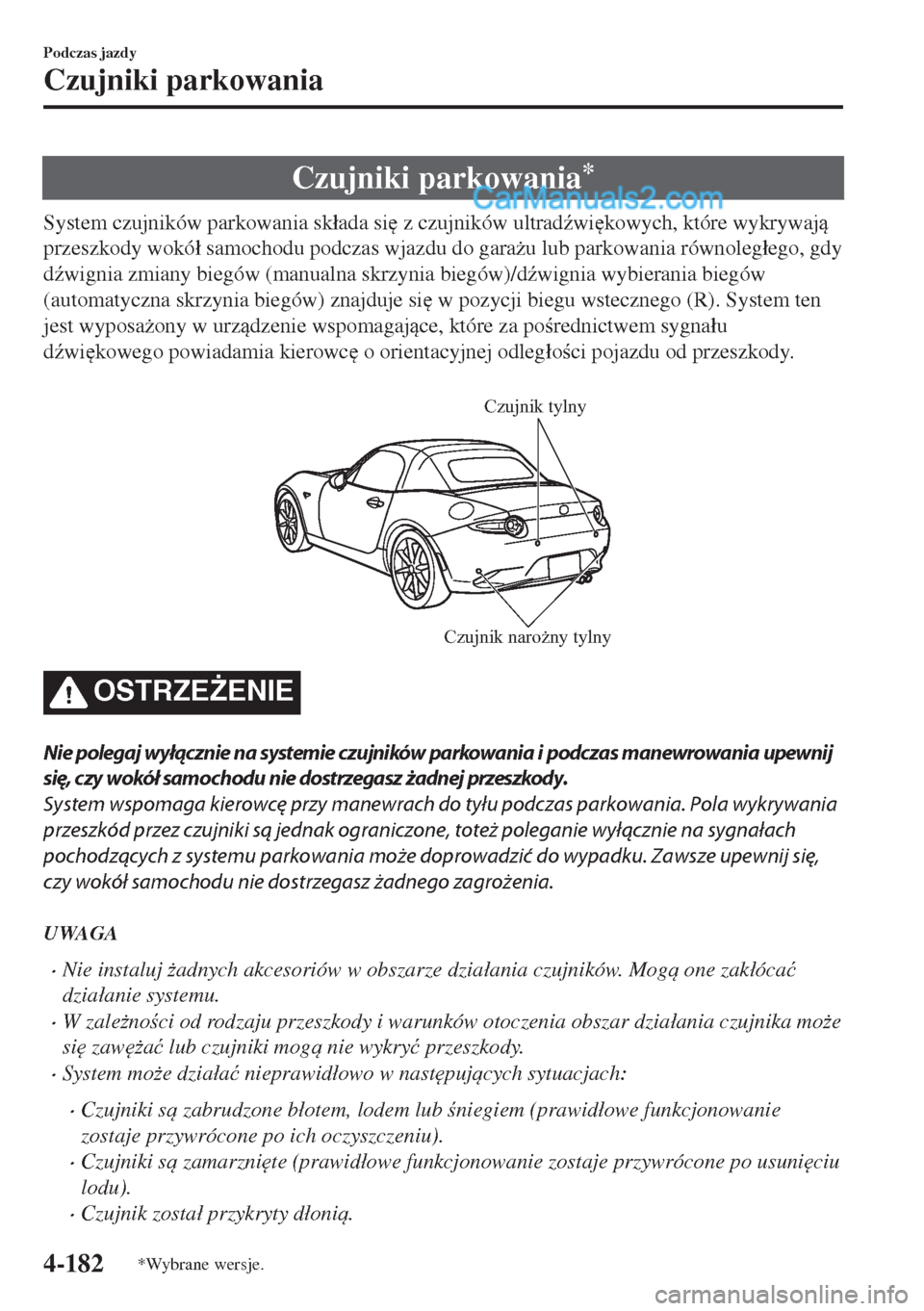

Czujniki parkowania*
System czujników parkowania sk áada si
z czujników ultrad(wi
kowych, które wykrywaj
przeszkody wokó á samochodu podczas wjazdu do gara*u lub parkowania równoleg áego, gdy
d(wignia zmiany biegów (manualna skrzynia biegów)/d(wignia wybierania biegów
(automatyczna skrzynia biegów) znajduje si
w pozycji biegu wstecznego (R). System ten
jest wyposa*ony w urzdzenie wspomagajce, które za po rednictwem sygna áu
d(wi
kowego powiadamia kierowc
o orientacyjnej odleg áo ci pojazdu od przeszkody.
Czujnik narożny tylnyCzujnik tylny
OSTRZE)ENIE
Nie polegaj wyłącznie na systemie czujników parkowania i podczas manewrowania upewnij
się, czy wokół samochodu nie dostrzegasz żadnej przeszkody.
System wspomaga kierowcę przy manewrach do tyłu podczas parkowania. Pola wykrywania
przeszkód przez czujniki są jednak ograniczone, toteż poleganie wyłącznie na sygnałach
pochodzących z systemu parkowania może doprowadzić do wypadku. Zawsze upewnij się,
czy wokół samochodu nie dostrzegasz żadnego zagrożenia.
UWAGA
•Nie instaluj *adnych akcesoriów w obszarze dzia áania czujników. Mog one zak áóca ü
dzia áanie systemu.
•W zale*no ci od rodzaju przeszkody i warunków otoczenia obszar dzia áania czujnika mo*e
si
zaw
*a ü lub czujniki mog nie wykry ü przeszkody.
•System mo*e dzia áa ü nieprawid áowo w nast
pujcych sytuacjach:
•Czujniki s zabrudzone b áotem, lodem lub niegiem (prawid áowe funkcjonowanie
zostaje przywrócone po ich oczyszczeniu).
•Czujniki s zamarzni
te (prawid áowe funkcjonowanie zostaje przywrócone po usuni
ciu
lodu).
•Czujnik zosta á przykryty d áoni.
Podczas jazdy
Czujniki parkowania
4-182*Wybrane wersje.
Page 325 of 667
•Czujnik zosta á poddany nadmiernym wstrzsom.
•Samochód jest zbyt mocno przechylony.
•W skrajnie wysokich lub niskich temperaturach otoczenia.
•Samochód porusza si
po wybojach, pochy áo ciach, nawierzchniach *wirowych lub
trawiastych.
•W pobli*u samochodu znajduj si
jakiekolwiek (ród áa ultrad(wi
ków, na przyk áad
sygna á d(wi
kowy innego pojazdu, odg áos silnika motocykla, d(wi
k hamulca
pneumatycznego wi
kszych pojazdów lub czujniki innego pojazdu.
•Samochód porusza si
w intensywnym deszczu lub po nawierzchniach powodujcych
rozpryski wody.
•Samochód jest wyposa*ony w anten
odbiornika radiowego lub anten
teleskopow
chowan w zderzaku.
•Samochód porusza si
w kierunku bardzo wysokiego lub kraw
*nika o bokach pod
ktem prostym.
•Przeszkoda znajduje si
zbyt blisko czujnika.
•Przeszkody pod zderzakiem mog nie zosta ü wykryte. Przeszkody nie dosi
gajce do
wysoko ci zderzaka lub bardzo cienkie mog pocztkowo zosta ü wykryte, ale w momencie
zbli*enia si
do nich czujniki przestaj je wykrywa ü.
•Nast
pujce przeszkody mog nie zosta ü wykryte:
•Cienkie przedmioty typu drut lub sznurek
•Substancje áatwo poch áaniajce fale d(wi
kowe, jak bawe ána lub nieg
•Przedmioty o kanciastych kszta átach
•Przedmioty bardzo wysokie i szerokie u góry
•Przedmioty ma áe i krótkie
•Je*eli zderzak zostanie uderzony, nawet w wyniku drobnej kolizji, nale*y dokona ü
przegldu czujników wy ácznie w wyspecjalizowanym serwisie, zalecamy Autoryzowan
Stacj
Obs áugi Mazdy. Je*eli czujniki ulegn przekrzywieniu, nie b
d wykrywa ü
przeszkód.
•System mo*e dzia áa ü nieprawid áowo, je*eli nie s áycha ü sygna áu d(wi
kowego. Skonsultuj
si
ze specjalistycznym serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
•Sygna á d(wi
kowy wskazujcy na usterk
systemu mo*e nie by ü emitowany, je*eli
temperatura otoczenia jest bardzo niska lub gdy czujniki s zabrudzone b áotem, czy
pokryte lodem lub niegiem. Usu wszelkie zabrudzenia z okolic czujników.
•Przed monta*em haka holowniczego skontaktuj si
z wyspecjalizowanym serwisem.
Zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
Podczas jazdy
Czujniki parkowania
4-183
Page 326 of 667

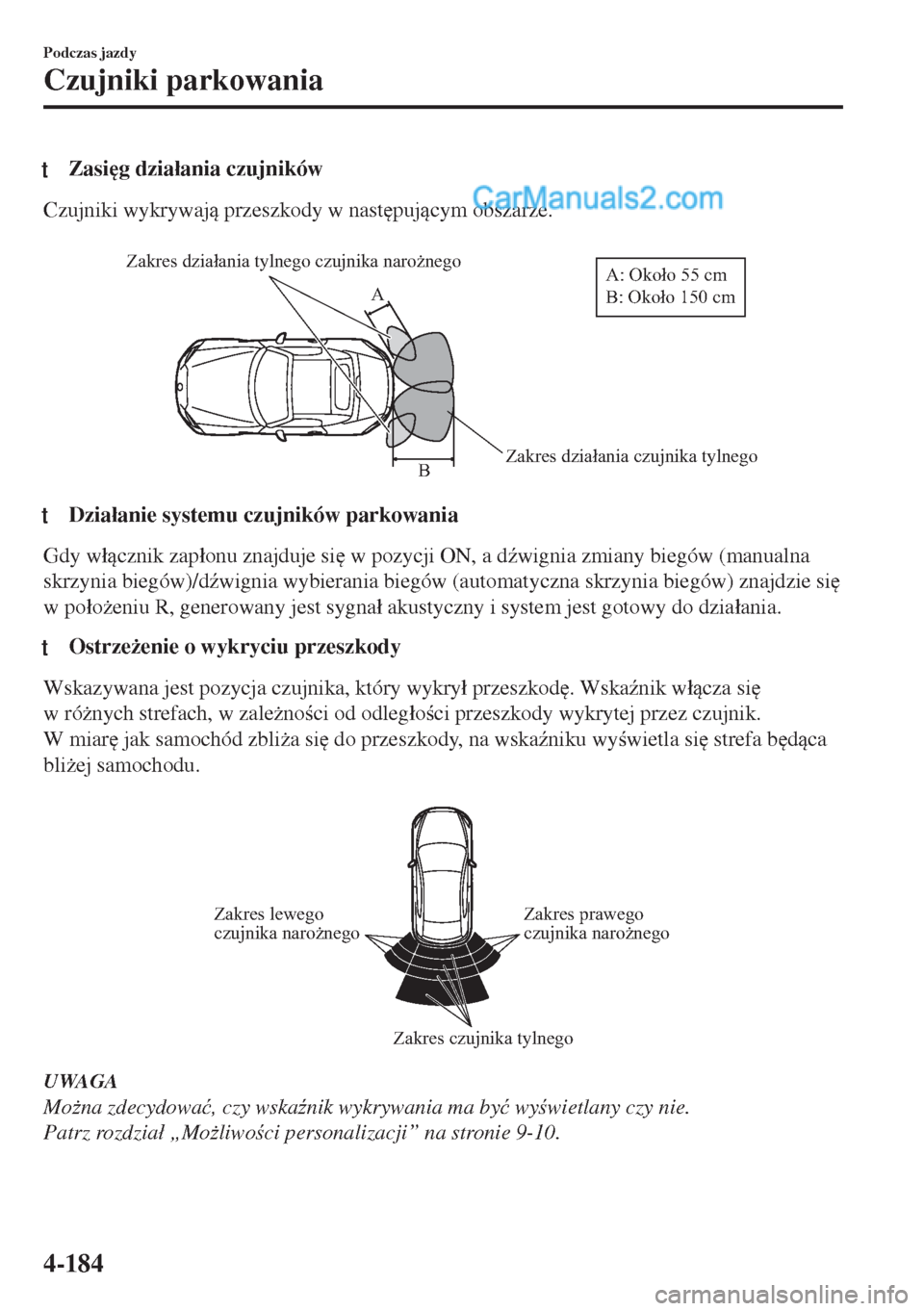

tZasi
g dzia áania czujników
Czujniki wykrywaj przeszkody w nast
pujcym obszarze.
Zakres działania czujnika tylnego Zakres działania tylnego czujnika narożnegoB AA: Około 55 cm
B: Około 150 cm
ttDzia áanie systemu czujników parkowania
Gdy w ácznik zap áonu znajduje si
w pozycji ON, a d(wignia zmiany biegów (manualna
skrzynia biegów)/d(wignia wybierania biegów (automatyczna skrzynia biegów) znajdzie si
w po áo*eniu R, generowany jest sygna á akustyczny i system jest gotowy do dzia áania.
tOstrze*enie o wykryciu przeszkody
Wskazywana jest pozycja czujnika, który wykry á przeszkod
. Wska(nik w ácza si
w ró*nych strefach, w zale*no ci od odleg áo ci przeszkody wykrytej przez czujnik.
W miar
jak samochód zbli*a si
do przeszkody, na wska(niku wy wietla si
strefa b
dca
bli*ej samochodu.
Zakres prawego
czujnika narożnego Zakres lewego
czujnika narożnego
Zakres czujnika tylnego
UWAGA
Mo*na zdecydowa ü, czy wska(nik wykrywania ma by ü wy wietlany czy nie.
Patrz rozdzia á „Mo*liwo ci personalizacji” na stronie 9-10.
Podczas jazdy
Czujniki parkowania
4-184
Page 327 of 667
Powiadomienie o problemie w dzia áaniu systemu
W razie wystpienia któregokolwiek z problemów podanych w tabeli, w zale*no ci od typu
systemu kierowca powiadamiany jest w nast
pujcy sposób.
Wska(nik rozpoznania Rozwizanie
Utrata po ácze-
nia
System mo*e dzia áa ü nieprawid áowo. W takiej sy-
tuacji Twój samochód powinien zosta ü jak naj-
szybciej skontrolowany przez wyspecjalizowany
serwis, zalecamy Autoryzowan Stacj
Obs áugi
Mazdy.
Usterka syste-
mu
System mo*e dzia áa ü nieprawid áowo. W takiej sy-
tuacji Twój samochód powinien zosta ü jak naj-
szybciej skontrolowany przez wyspecjalizowany
serwis, zalecamy Autoryzowan Stacj
Obs áugi
Mazdy.
Zamarzni
ty/
zabrudzony
Czynniki zewn
trzne mog wp áywa ü na dzia áanie
czujnika odpowiedzialnego za stref
przedstawio-
n jako ostrze*enie o wykryciu przeszkody. Je*eli
system jest nadal niesprawny, sprawd( samochód
w wyspecjalizowanym serwisie, zalecamy Autory-
zowan Stacj
Obs áugi Mazdy.
Podczas jazdy
Czujniki parkowania
4-185
Page 328 of 667

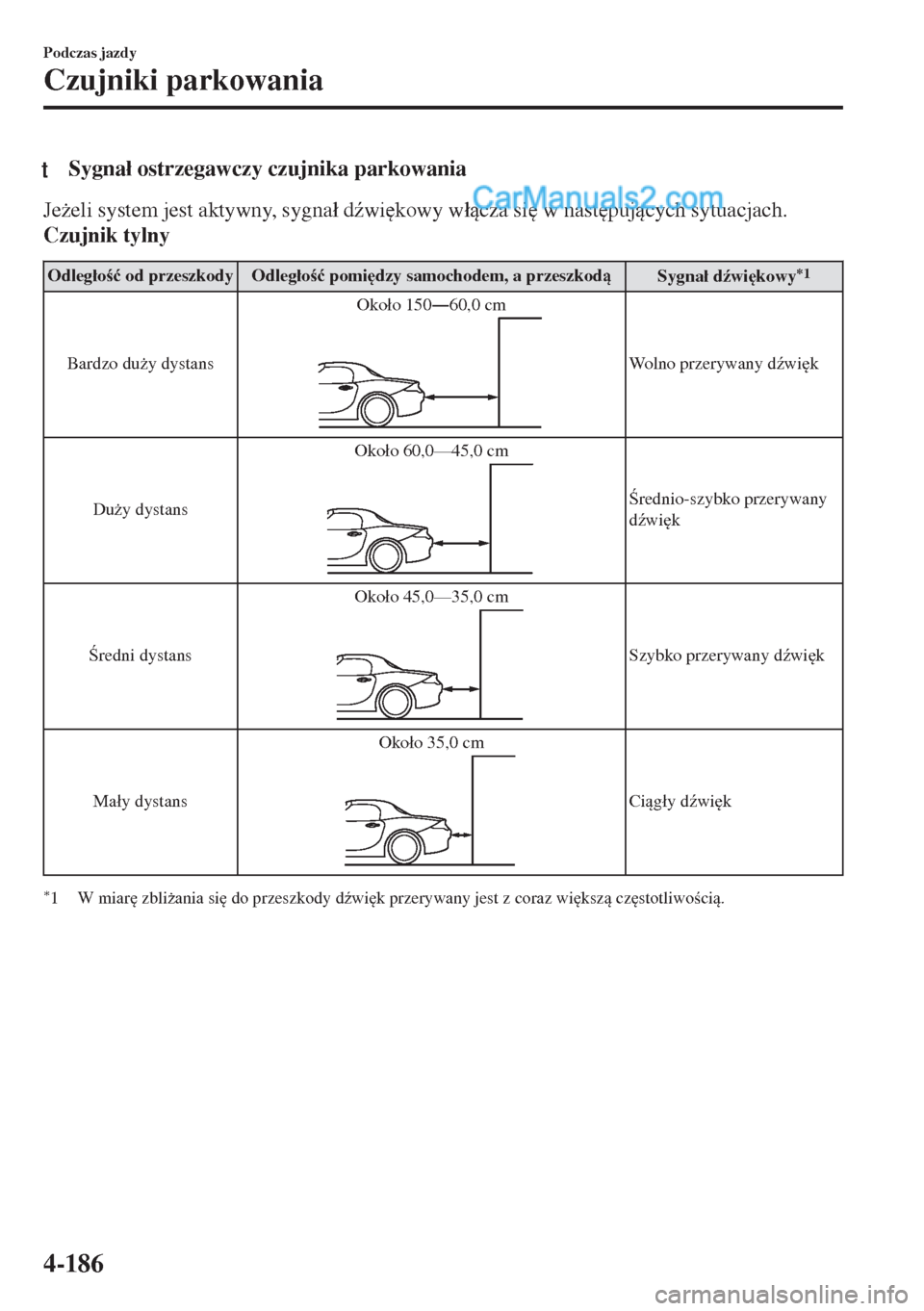

tSygna á ostrzegawczy czujnika parkowania
Je*eli system jest aktywny, sygna á d(wi
kowy w ácza si
w nast
pujcych sytuacjach.
Czujnik tylny
Odleg áo ü od przeszkody Odleg áo ü pomi
dzy samochodem, a przeszkod
Sygna á d(wi
kowy*1
Bardzo du*y dystansOko áo 150Š60,0 cmWolno przerywany d(wi
k
Du*y dystansOko áo 60,0—45,0 cm
rednio-szybko przerywany
d(wi
k
redni dystansOko áo 45,0—35,0 cm
Szybko przerywany d(wi
k
Ma áy dystansOko áo 35,0 cm
Cig áy d(wi
k
*1W miar
zbli*ania si
do przeszkody d(wi
k przerywany jest z coraz wi
ksz cz
stotliwo ci.
Podczas jazdy
Czujniki parkowania
4-186
Page 329 of 667

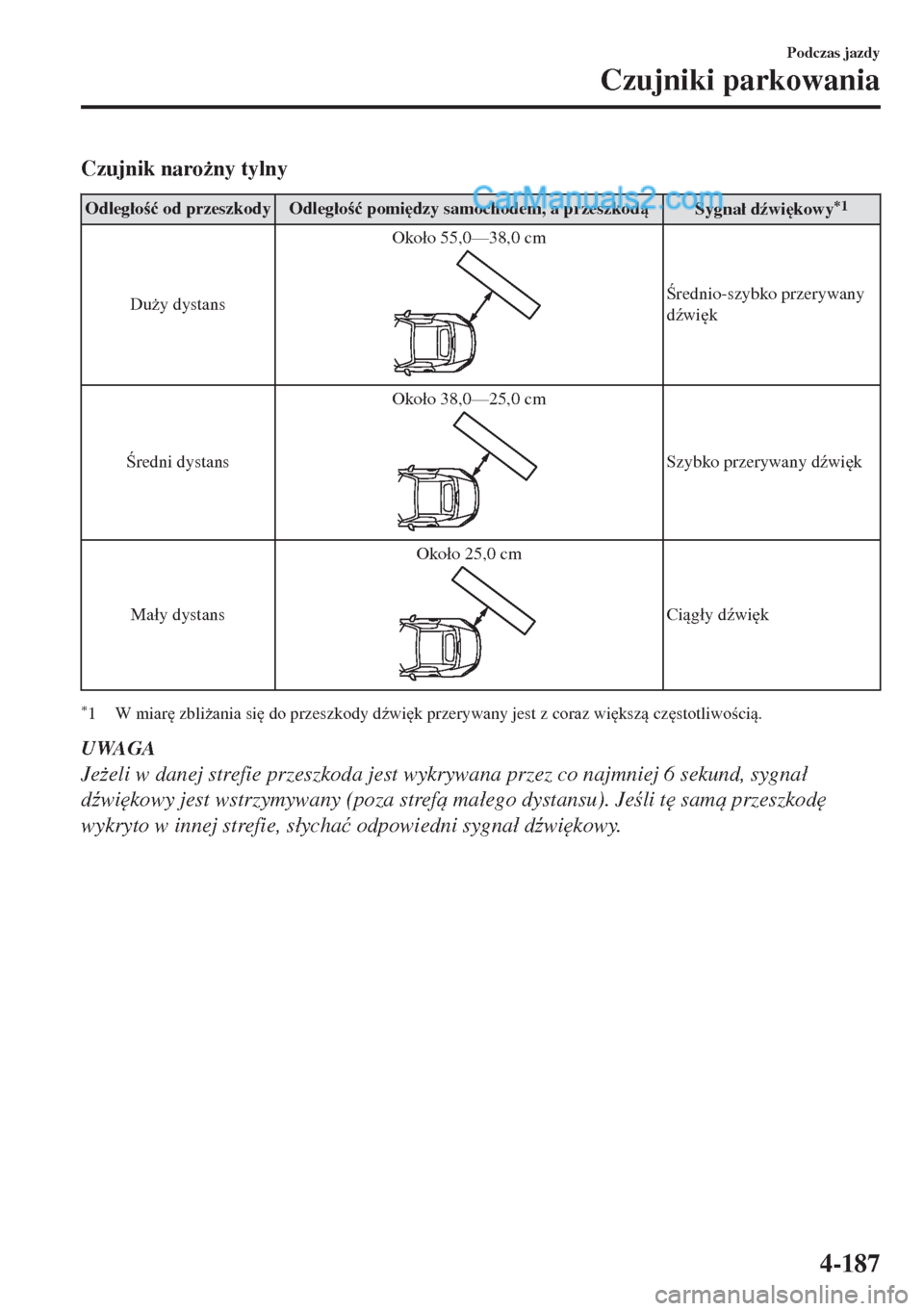

Czujnik naro*ny tylny
Odleg áo ü od przeszkody Odleg áo ü pomi
dzy samochodem, a przeszkod
Sygna á d(wi
kowy*1
Du*y dystansOko áo 55,0—38,0 cm rednio-szybko przerywany
d(wi
k
redni dystansOko áo 38,0—25,0 cm
Szybko przerywany d(wi
k
Ma áy dystansOko áo 25,0 cm
Cig áy d(wi
k
*1W miar
zbli*ania si
do przeszkody d(wi
k przerywany jest z coraz wi
ksz cz
stotliwo ci.
UWAGA
Je*eli w danej strefie przeszkoda jest wykrywana przez co najmniej 6 sekund, sygna á
d(wi
kowy jest wstrzymywany (poza stref ma áego dystansu). Je li t
sam przeszkod
wykryto w innej strefie, s áycha ü odpowiedni sygna á d(wi
kowy.
Podczas jazdy
Czujniki parkowania
4-187
Page 330 of 667

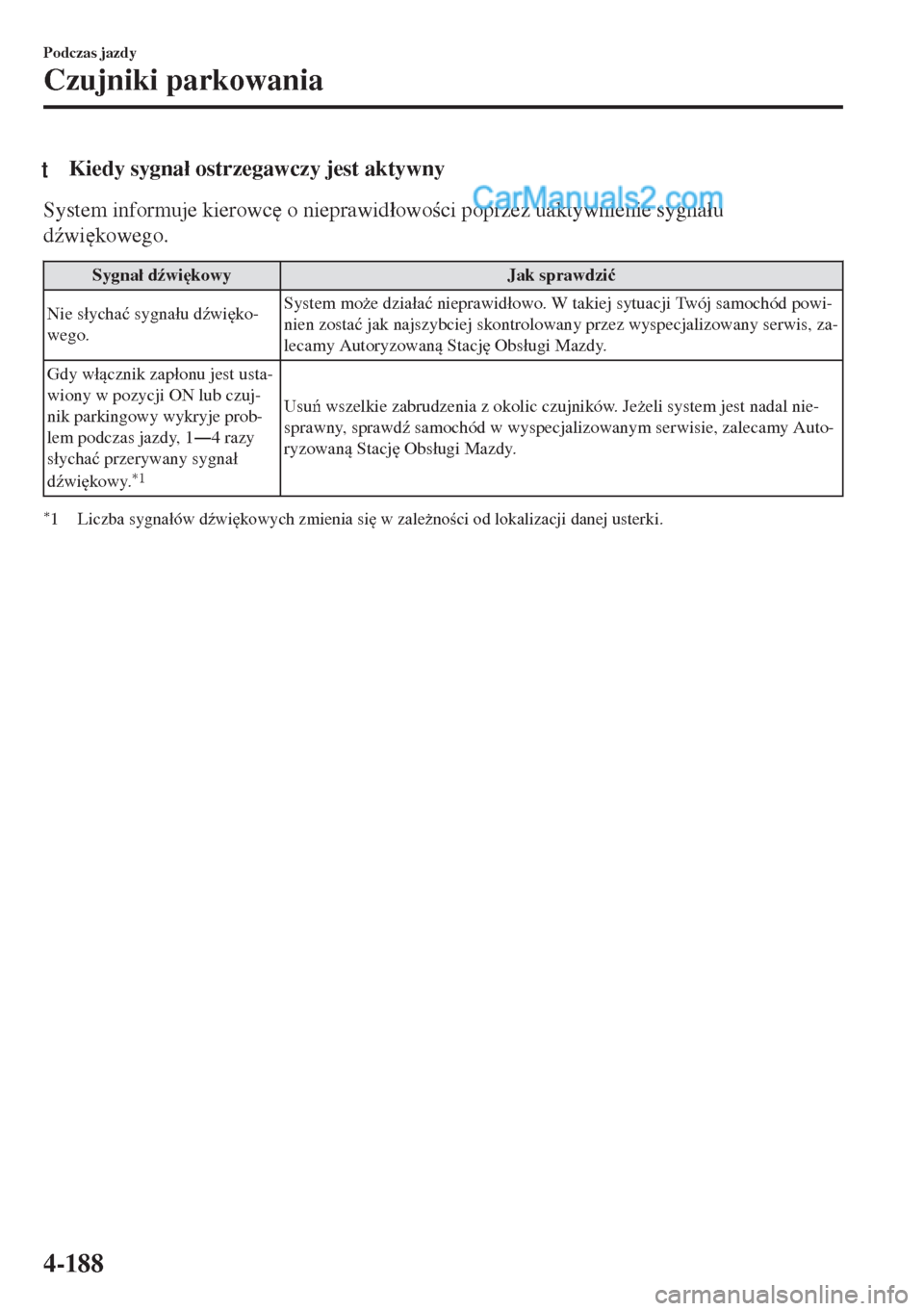

tKiedy sygna á ostrzegawczy jest aktywny
System informuje kierowc
o nieprawid áowo ci poprzez uaktywnienie sygna áu
d(wi
kowego.
Sygna á d(wi
kowy Jak sprawdzi ü
Nie s áycha ü sygna áu d(wi
ko-
wego.System mo*e dzia áa ü nieprawid áowo. W takiej sytuacji Twój samochód powi-
nien zosta ü jak najszybciej skontrolowany przez wyspecjalizowany serwis, za-
lecamy Autoryzowan Stacj
Obs áugi Mazdy.
Gdy w ácznik zap áonu jest usta-
wiony w pozycji ON lub czuj-
nik parkingowy wykryje prob-
lem podczas jazdy, 1Š4 razy
s áycha ü przerywany sygna á
d(wi
kowy.
*1
Usu wszelkie zabrudzenia z okolic czujników. Je*eli system jest nadal nie-
sprawny, sprawd( samochód w wyspecjalizowanym serwisie, zalecamy Auto-
ryzowan Stacj
Obs áugi Mazdy.
*1 Liczba sygna áów d(wi
kowych zmienia si
w zale*no ci od lokalizacji danej usterki.
Podczas jazdy
Czujniki parkowania
4-188
