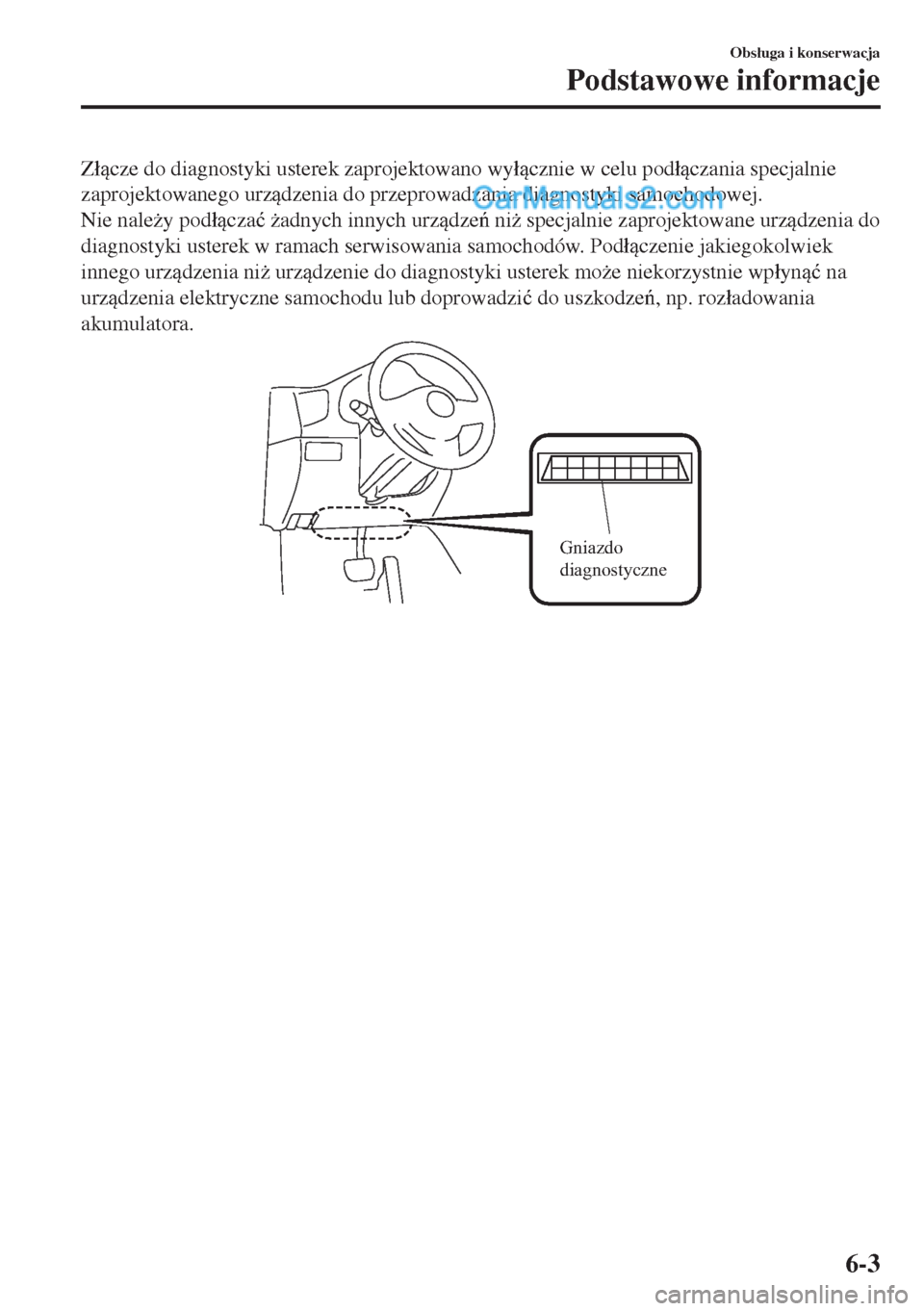

Z ácze do diagnostyki usterek zaprojektowano wy ácznie w celu pod áczania specjalnie
zaprojektowanego urzdzenia do przeprowadzania diagnostyki samochodowej.
Nie nale*y pod ácza ü *adnych innych urzdze ni* specjalnie zaprojektowane urzdzenia do
diagnostyki usterek w ramach serwisowania samochodów. Pod áczenie jakiegokolwiek
innego urzdzenia ni* urzdzenie do diagnostyki usterek mo*e niekorzystnie wp áyn ü na
urzdzenia elektryczne samochodu lub doprowadzi ü do uszkodze, np. roz áadowania
akumulatora.
Gniazdo
diagnostyczne
Obs áuga i konserwacja
Podstawowe informacje
6-3
Page 462 of 667

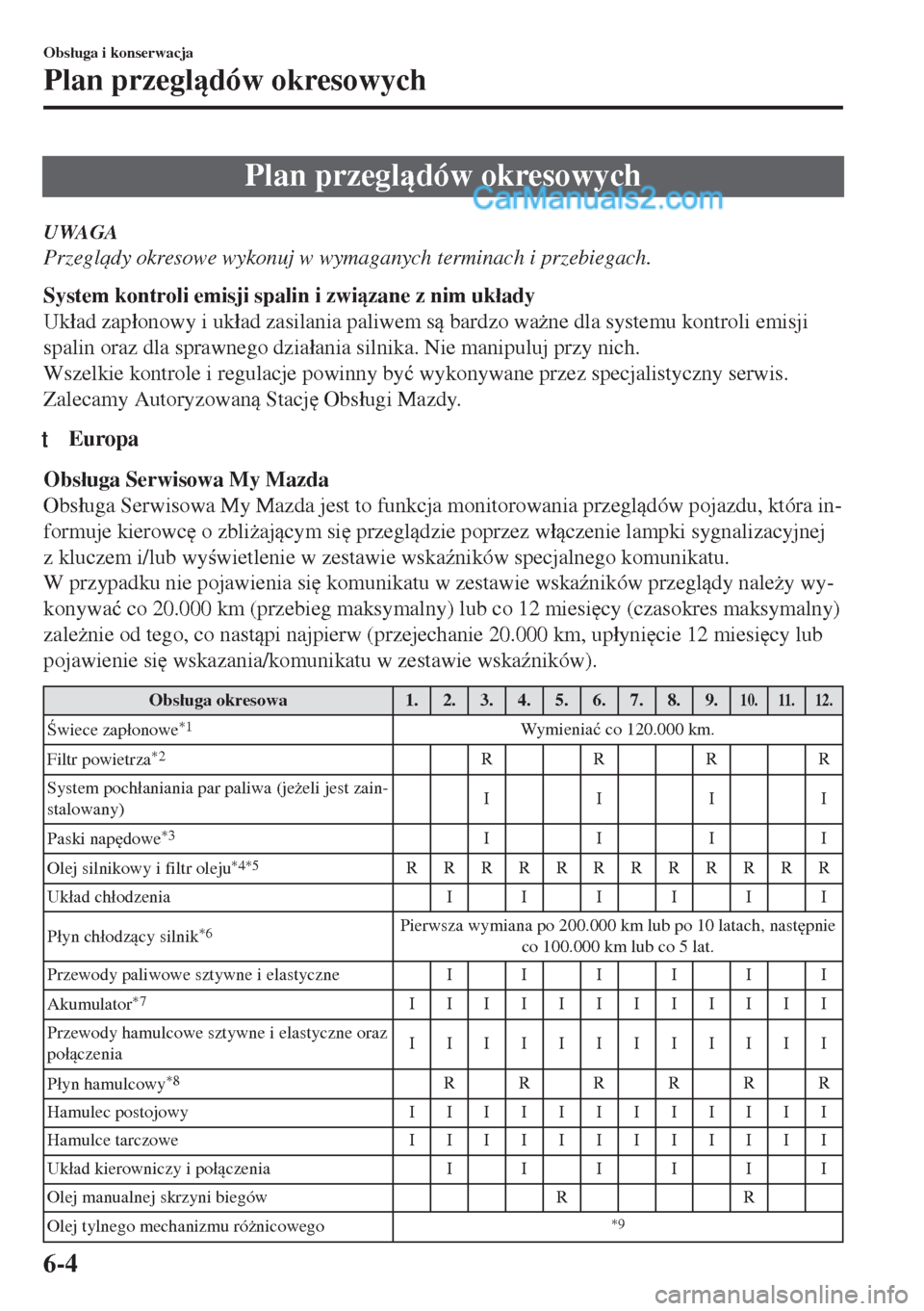

Plan przegldów okresowych
UWAGA
Przegldy okresowe wykonuj w wymaganych terminach i przebiegach.
System kontroli emisji spalin i zwizane z nim uk áady
Uk áad zap áonowy i uk áad zasilania paliwem s bardzo wa*ne dla systemu kontroli emisji
spalin oraz dla sprawnego dzia áania silnika. Nie manipuluj przy nich.
Wszelkie kontrole i regulacje powinny by ü wykonywane przez specjalistyczny serwis.
Zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
tEuropa
Obs áuga Serwisowa My Mazda
Obs áuga Serwisowa My Mazda jest to funkcja monitorowania przegldów pojazdu, która in-
formuje kierowc
o zbli*ajcym si
przegldzie poprzez w áczenie lampki sygnalizacyjnej
z kluczem i/lub wy wietlenie w zestawie wska(ników specjalnego komunikatu.
W przypadku nie pojawienia si
komunikatu w zestawie wska(ników przegldy nale*y wy-
konywa ü co 20.000 km (przebieg maksymalny) lub co 12 miesi
cy (czasokres maksymalny)
zale*nie od tego, co nastpi najpierw (przejechanie 20.000 km, up áyni
cie 12 miesi
cy lub
pojawienie si
wskazania/komunikatu w zestawie wska(ników).
Obs áuga okresowa 1.2.3.4.5.6.7.8.9.10. 11. 12.
wiece zap áonowe*1Wy m i en i a ü co 120.000 km.
Filtr powietrza
*2RRRR
System poch áaniania par paliwa (je*eli jest zain-
stalowany)IIII
Paski nap
dowe
*3IIII
Olej silnikowy i filtr oleju
*4*5RRRRRRRRRRRR
Uk áad ch áodzenia IIIIII
P áyn ch áodzcy silnik
*6Pierwsza wymiana po 200.000 km lub po 10 latach, nast
pnie
co 100.000 km lub co 5 lat.
Przewody paliwowe sztywne i elastyczne I I I I I I
Akumulator
*7IIIIIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz
po áczeniaIIIIIIIIIIII
P áyn hamulcowy
*8RRRRRR
Hamulec postojowy IIIIIIIIIIII
Hamulce tarczowe IIIIIIIIIIII
Uk áad kierowniczy i po áczenia IIIIII
Olej manualnej skrzyni biegów R R
Olej tylnego mechanizmu ró*nicowego
*9
Obs áuga i konserwacja
Plan przegldów okresowych
6-4
Page 463 of 667

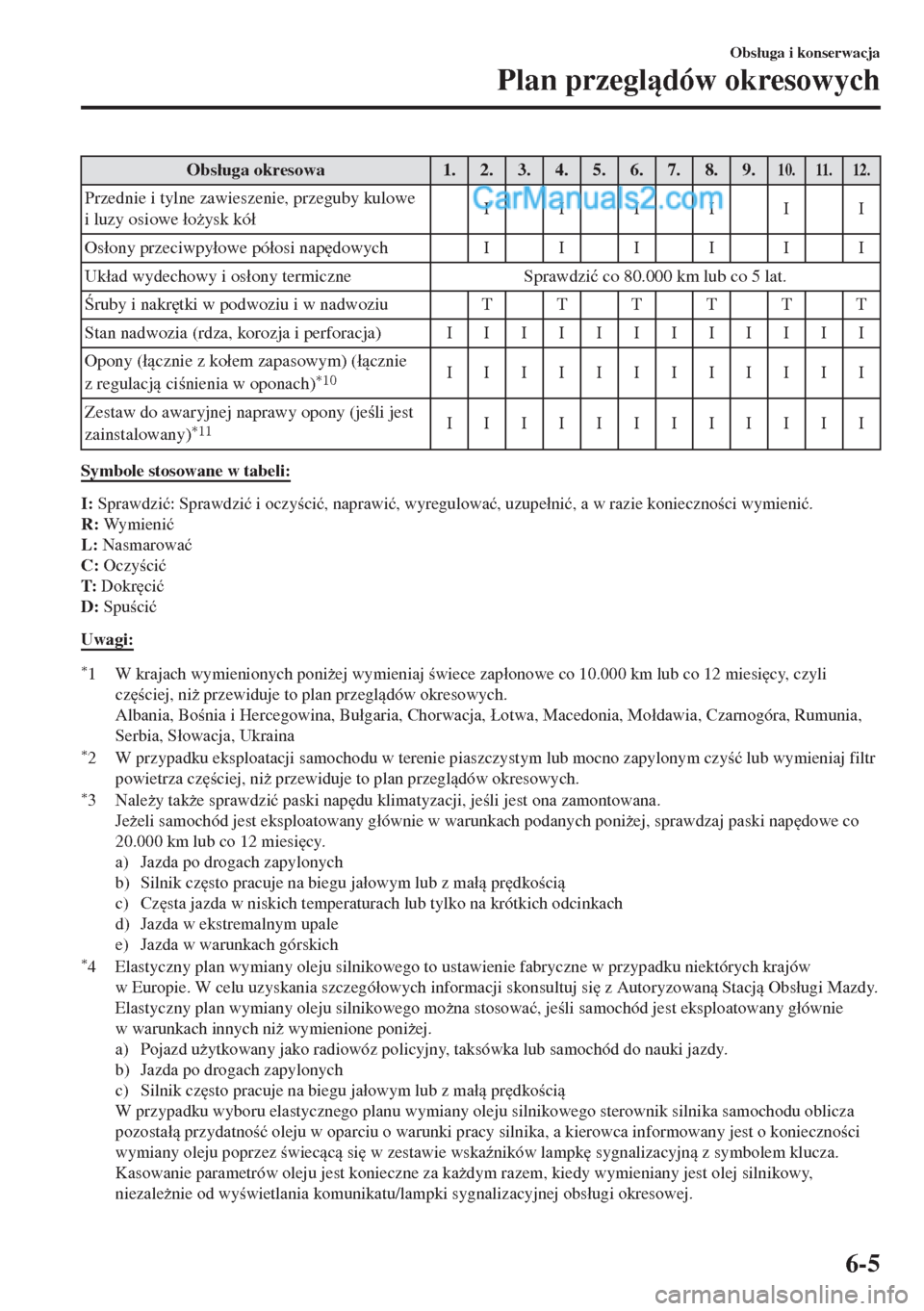

Obs áuga okresowa 1. 2. 3. 4. 5. 6. 7. 8. 9.10. 11. 12.
Przednie i tylne zawieszenie, przeguby kulowe
i luzy osiowe áo*ysk kó áIIIIII
Os áony przeciwpy áowe pó áosi nap
dowych IIIIII
Uk áad wydechowy i os áony termiczne Sprawdzi ü co 80.000 km lub co 5 lat.
ruby i nakr
tki w podwoziu i w nadwoziu T T T T T T
Stan nadwozia (rdza, korozja i perforacja) IIIIIIIIIIII
Opony ( ácznie z ko áem zapasowym) ( ácznie
z regulacj ci nienia w oponach)
*10IIIIIIIIIIII
Zestaw do awaryjnej naprawy opony (je li jest
zainstalowany)
*11IIIIIIIIIIII
Symbole stosowane w tabeli:
I: Sprawdzi ü: Sprawdzi ü i oczy ci ü, naprawi ü, wyregulowa ü, uzupe áni ü, a w razie konieczno ci wymieni ü.
R: Wy m i e n i ü
L: Nasmarowa ü
C: Oczy ci ü
T: Dokr
ci ü
D: Spu ci ü
Uwagi:
*1 W krajach wymienionych poni*ej wymieniaj wiece zap áonowe co 10.000 km lub co 12 miesi
cy, czyli
cz
ciej, ni* przewiduje to plan przegldów okresowych.
Albania, Bo nia i Hercegowina, Bu ágaria, Chorwacja, àotwa, Macedonia, Mo ádawia, Czarnogóra, Rumunia,
Serbia, S áowacja, Ukraina
*2 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czy ü lub wymieniaj filtr
powietrza cz
ciej, ni* przewiduje to plan przegldów okresowych.
*3Nale*y tak*e sprawdzi ü paski nap
du klimatyzacji, je li jest ona zamontowana.
Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, sprawdzaj paski nap
dowe co
20.000 km lub co 12 miesi
cy.
a) Jazda po drogach zapylonych
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*4 Elastyczny plan wymiany oleju silnikowego to ustawienie fabryczne w przypadku niektórych krajów
w Europie. W celu uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi Mazdy.
Elastyczny plan wymiany oleju silnikowego mo*na stosowa ü, je li samochód jest eksploatowany g áównie
w warunkach innych ni* wymienione poni*ej.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozosta á przydatno ü oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczno ci
wymiany oleju poprzez wiecc si
w zestawie wska(ników lampk
sygnalizacyjn z symbolem klucza.
Kasowanie parametrów oleju jest konieczne za ka*dym razem, kiedy wymieniany jest olej silnikowy,
niezale*nie od wy wietlania komunikatu/lampki sygnalizacyjnej obs áugi okresowej.
Obs áuga i konserwacja
Plan przegldów okresowych
6-5
Page 464 of 667

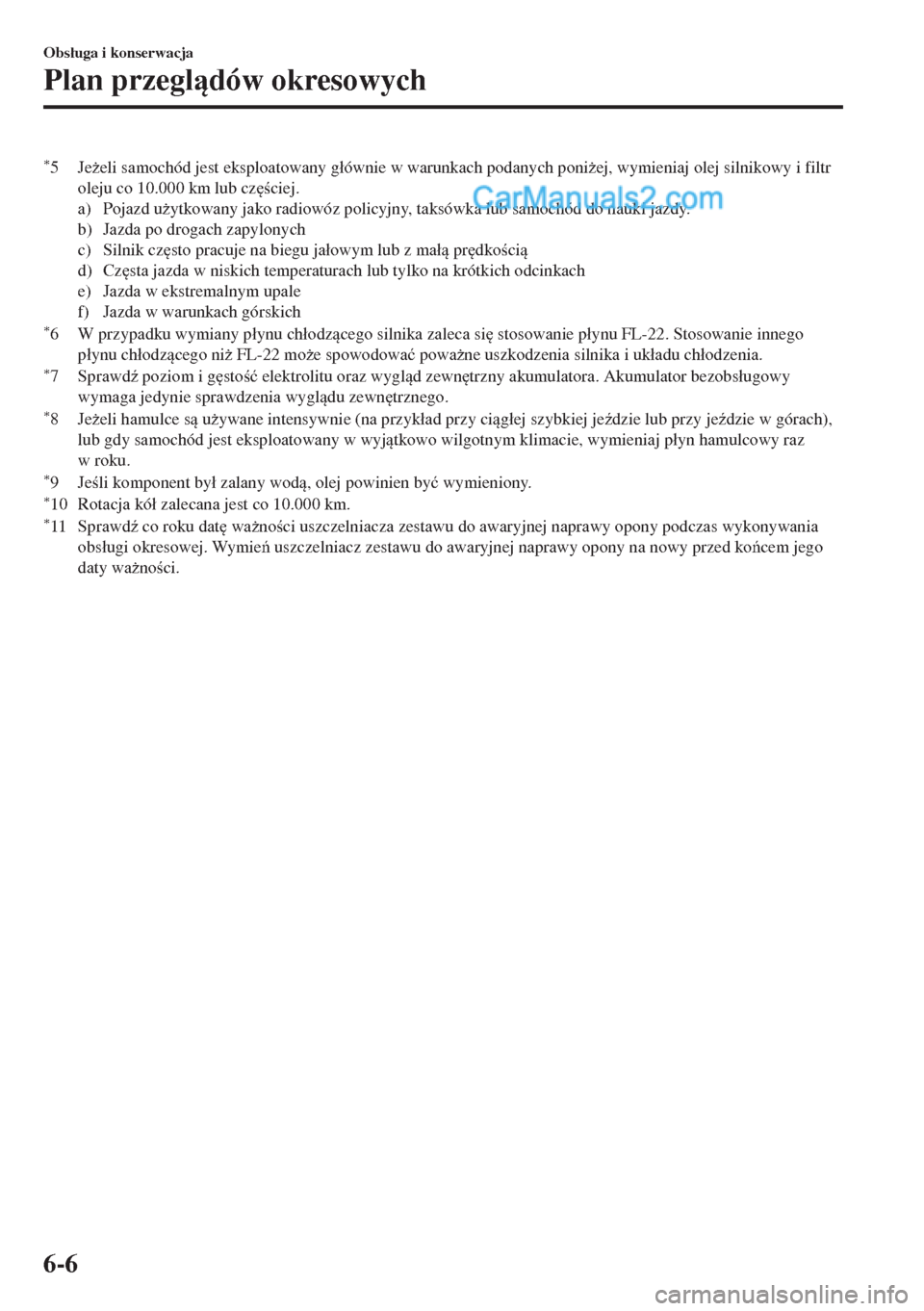

*5Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub cz
ciej.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*6 W przypadku wymiany p áynu ch áodzcego silnika zaleca si
stosowanie p áynu FL-22. Stosowanie innego
p áynu ch áodzcego ni* FL-22 mo*e spowodowa ü powa*ne uszkodzenia silnika i uk áadu ch áodzenia.
*7Sprawd( poziom i g
sto ü elektrolitu oraz wygld zewn
trzny akumulatora. Akumulator bezobs áugowy
wymaga jedynie sprawdzenia wygldu zewn
trznego.
*8Je*eli hamulce s u*ywane intensywnie (na przyk áad przy cig áej szybkiej je(dzie lub przy je(dzie w górach),
lub gdy samochód jest eksploatowany w wyjtkowo wilgotnym klimacie, wymieniaj p áyn hamulcowy raz
w roku.
*9Je li komponent by á zalany wod, olej powinien by ü wymieniony.*10 Rotacja kó á zalecana jest co 10.000 km.*11 Sprawd( co roku dat
wa*no ci uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obs áugi okresowej. Wymie uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed kocem jego
daty wa*no ci.
Obs áuga i konserwacja
Plan przegldów okresowych
6-6
Page 465 of 667

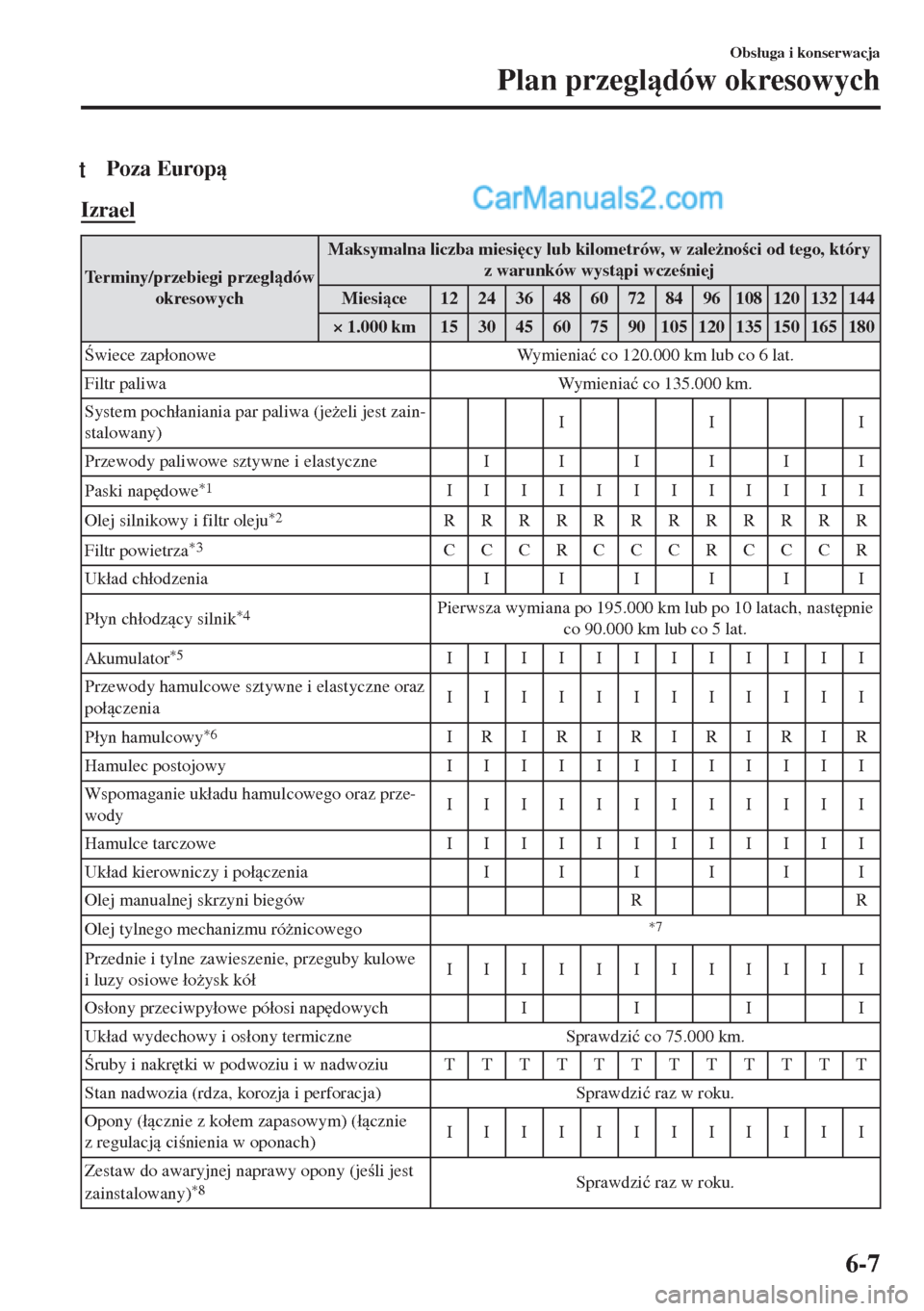

tPoza Europ
Izrael

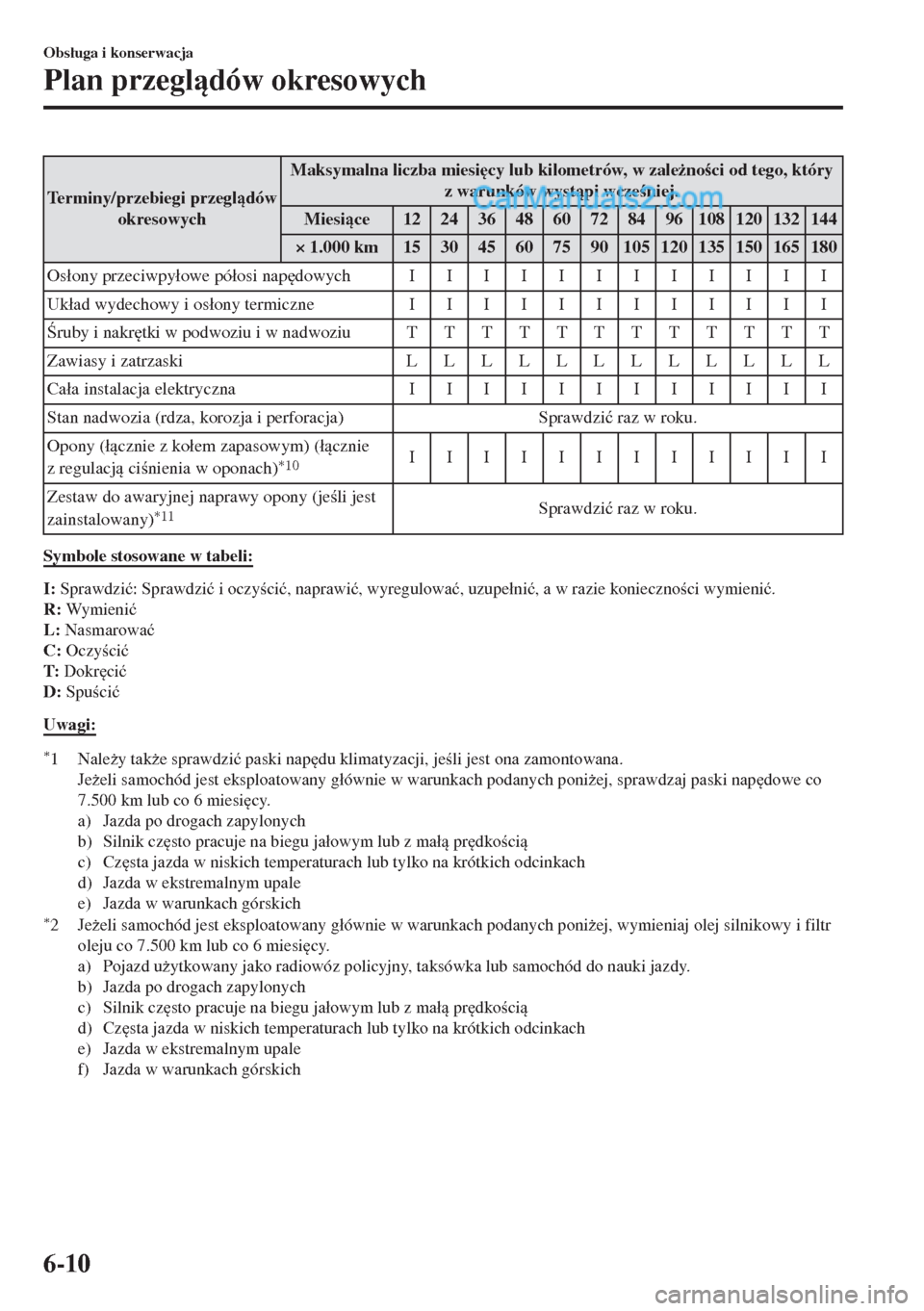

Terminy/przebiegi przegldów
okresowychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który
z warunków wystpi wcze niej
Miesice 12 24 36 48 60 72 84 96 108 120 132 144
× 1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
wiece zap áonowe Wymienia ü co 120.000 km lub co 6 lat.
Filtr paliwa Wymienia ü co 135.000 km.
System poch áaniania par paliwa (je*eli jest zain-
stalowany)III
Przewody paliwowe sztywne i elastyczne I I I I I I
Paski nap
dowe
*1IIIIIIIIIIII
Olej silnikowy i filtr oleju
*2RRRRRRRRRRRR
Filtr powietrza
*3CCCRCCCRCCCR
Uk áad ch áodzenia IIIIII
P áyn ch áodzcy silnik
*4Pierwsza wymiana po 195.000 km lub po 10 latach, nast
pnie
co 90.000 km lub co 5 lat.
Akumulator
*5IIIIIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz
po áczeniaIIIIIIIIIIII
P áyn hamulcowy
*6IRIRIRIRIRIR
Hamulec postojowy IIIIIIIIIIII
Wspomaganie uk áadu hamulcowego oraz prze-
wodyIIIIIIIIIIII
Hamulce tarczowe IIIIIIIIIIII
Uk áad kierowniczy i po áczenia IIIIII
Olej manualnej skrzyni biegów R R
Olej tylnego mechanizmu ró*nicowego
*7
Przednie i tylne zawieszenie, przeguby kulowe
i luzy osiowe áo*ysk kó áIIIIIIIIIIII
Os áony przeciwpy áowe pó áosi nap
dowych IIII
Uk áad wydechowy i os áony termiczne Sprawdzi ü co 75.000 km.
ruby i nakr
tki w podwoziu i w nadwoziu TTTTTTTTTTTT
Stan nadwozia (rdza, korozja i perforacja) Sprawdzi ü raz w roku.
Opony ( ácznie z ko áem zapasowym) ( ácznie
z regulacj ci nienia w oponach)IIIIIIIIIIII
Zestaw do awaryjnej naprawy opony (je li jest
zainstalowany)
*8Sprawdzi ü raz w roku.
Obs áuga i konserwacja
Plan przegldów okresowych
6-7
Page 466 of 667

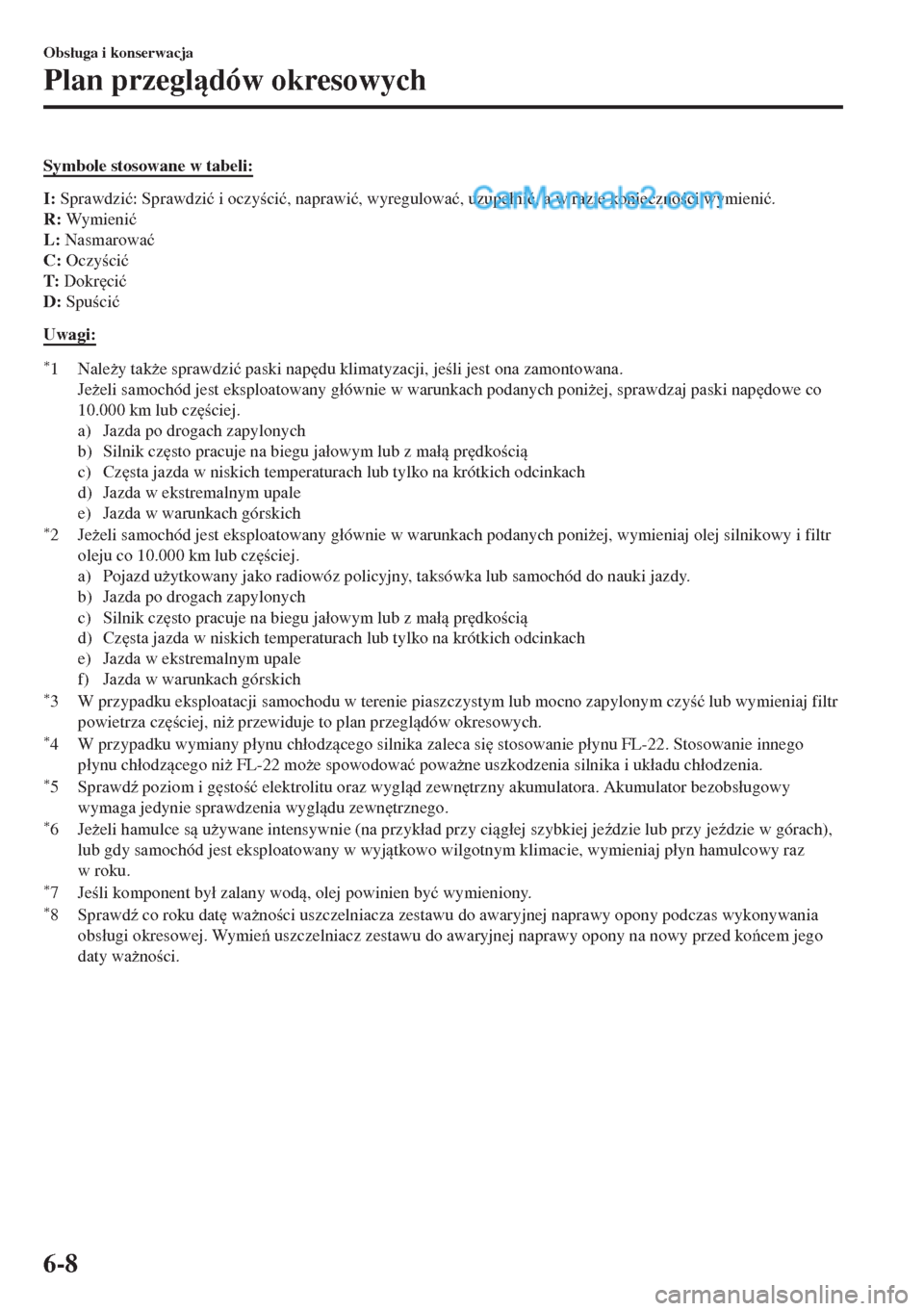

Symbole stosowane w tabeli:
I: Sprawdzi ü: Sprawdzi ü i oczy ci ü, naprawi ü, wyregulowa ü, uzupe áni ü, a w razie konieczno ci wymieni ü.
R: Wym i en i ü
L: Nasmarowa ü
C: Oczy ci ü
T: Dokr
ci ü
D: Spu ci ü
Uwagi:
*1Nale*y tak*e sprawdzi ü paski nap
du klimatyzacji, je li jest ona zamontowana.
Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, sprawdzaj paski nap
dowe co
10.000 km lub cz
ciej.
a) Jazda po drogach zapylonych
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub cz
ciej.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*3 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czy ü lub wymieniaj filtr
powietrza cz
ciej, ni* przewiduje to plan przegldów okresowych.
*4 W przypadku wymiany p áynu ch áodzcego silnika zaleca si
stosowanie p áynu FL-22. Stosowanie innego
p áynu ch áodzcego ni* FL-22 mo*e spowodowa ü powa*ne uszkodzenia silnika i uk áadu ch áodzenia.
*5Sprawd( poziom i g
sto ü elektrolitu oraz wygld zewn
trzny akumulatora. Akumulator bezobs áugowy
wymaga jedynie sprawdzenia wygldu zewn
trznego.
*6Je*eli hamulce s u*ywane intensywnie (na przyk áad przy cig áej szybkiej je(dzie lub przy je(dzie w górach),
lub gdy samochód jest eksploatowany w wyjtkowo wilgotnym klimacie, wymieniaj p áyn hamulcowy raz
w roku.
*7Je li komponent by á zalany wod, olej powinien by ü wymieniony.*8Sprawd( co roku dat
wa*no ci uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obs áugi okresowej. Wymie uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed kocem jego
daty wa*no ci.
Obs áuga i konserwacja
Plan przegldów okresowych
6-8
Page 467 of 667

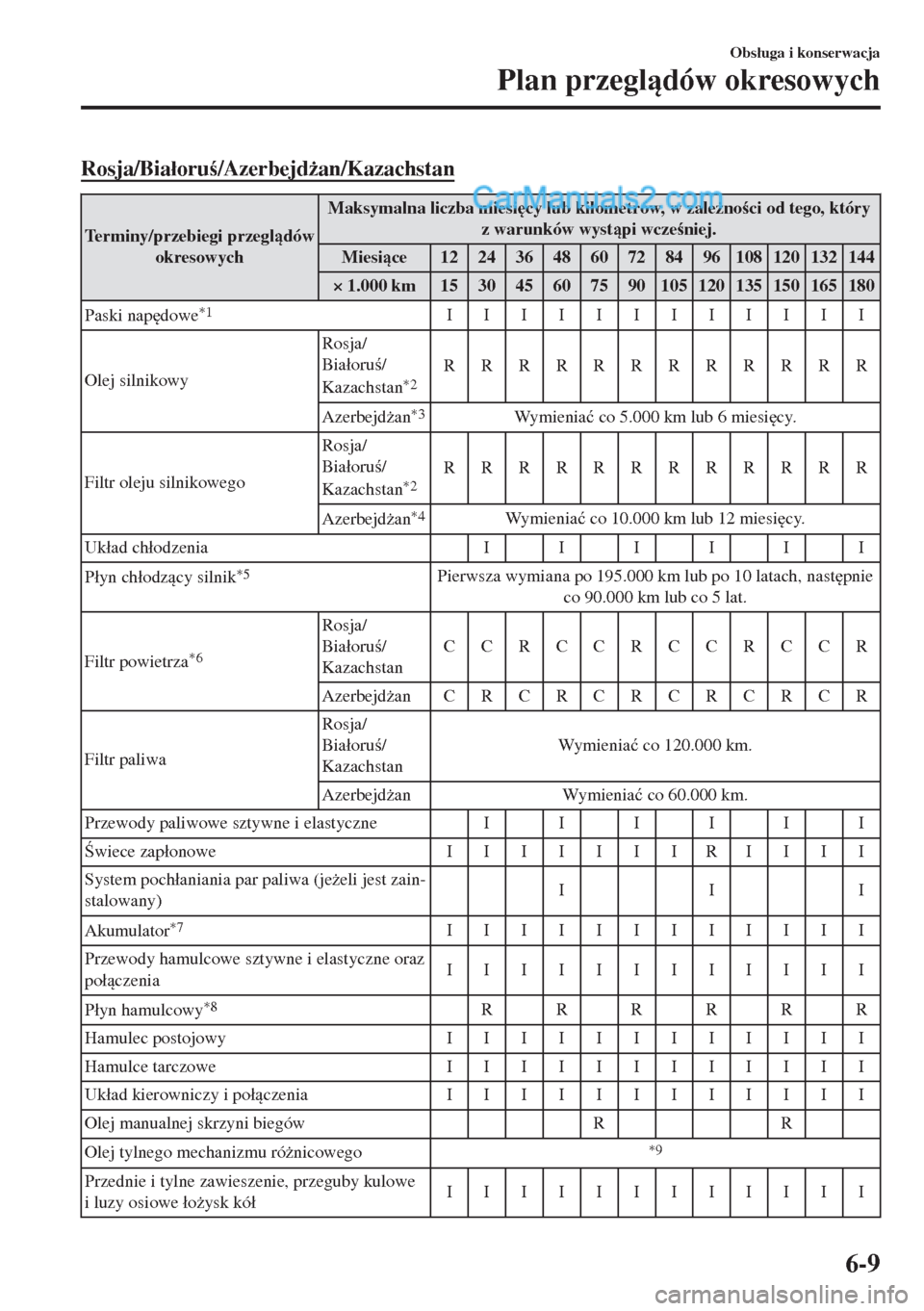

Rosja/Bia áoru /Azerbejd*an/Kazachstan
Terminy/przebiegi przegldów
okresowychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który
z warunków wystpi wcze niej.
Miesice 12 24 36 48 60 72 84 96 108 120 132 144
× 1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Paski nap
dowe
*1IIIIIIIIIIII
Olej silnikowyRosja/
Bia áoru /
Kazachstan
*2RRRRRRRRRRRR
Azerbejd*an
*3Wy m i e n i a ü co 5.000 km lub 6 miesi
cy.
Filtr oleju silnikowegoRosja/
Bia áoru /
Kazachstan
*2RRRRRRRRRRRR
Azerbejd*an
*4Wy m i en i a ü co 10.000 km lub 12 miesi
cy.
Uk áad ch áodzenia IIIIII
P áyn ch áodzcy silnik
*5Pierwsza wymiana po 195.000 km lub po 10 latach, nast
pnie
co 90.000 km lub co 5 lat.
Filtr powietrza
*6
Rosja/
Bia áoru /
KazachstanCCRCCRCCRCCR
Azerbejd*an CRCRCRCRCRCR
Filtr paliwaRosja/
Bia áoru /
KazachstanWy m i e n i a ü co 120.000 km.
Azerbejd*an Wymienia ü co 60.000 km.
Przewody paliwowe sztywne i elastyczne I I I I I I
wiece zap áonowe I I I I I I I RIIII
System poch áaniania par paliwa (je*eli jest zain-
stalowany)III
Akumulator
*7IIIIIIIIIIII
Przewody hamulcowe sztywne i elastyczne oraz
po áczeniaIIIIIIIIIIII
P áyn hamulcowy
*8RRRRRR
Hamulec postojowy IIIIIIIIIIII
Hamulce tarczowe IIIIIIIIIIII
Uk áad kierowniczy i po áczenia IIIIIIIIIIII
Olej manualnej skrzyni biegów R R
Olej tylnego mechanizmu ró*nicowego
*9
Przednie i tylne zawieszenie, przeguby kulowe
i luzy osiowe áo*ysk kó áIIIIIIIIIIII
Obs áuga i konserwacja
Plan przegldów okresowych
6-9
Page 468 of 667
Terminy/przebiegi przegldów
okresowychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który
z warunków wystpi wcze niej.
Miesice 12 24 36 48 60 72 84 96 108 120 132 144
× 1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Os áony przeciwpy áowe pó áosi nap
dowych IIIIIIIIIIII
Uk áad wydechowy i os áony termiczne IIIIIIIIIIII
ruby i nakr
tki w podwoziu i w nadwoziu TTTTTTTTTTTT
Zawiasy i zatrzaski LLLLLLLLLLLL
Ca áa instalacja elektryczna IIIIIIIIIIII
Stan nadwozia (rdza, korozja i perforacja) Sprawdzi ü raz w roku.
Opony ( ácznie z ko áem zapasowym) ( ácznie
z regulacj ci nienia w oponach)
*10IIIIIIIIIIII
Zestaw do awaryjnej naprawy opony (je li jest
zainstalowany)
*11Sprawdzi ü raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzi ü: Sprawdzi ü i oczy ci ü, naprawi ü, wyregulowa ü, uzupe áni ü, a w razie konieczno ci wymieni ü.
R: Wym i en i ü
L: Nasmarowa ü
C: Oczy ci ü
T: Dokr
ci ü
D: Spu ci ü
Uwagi:
*1Nale*y tak*e sprawdzi ü paski nap
du klimatyzacji, je li jest ona zamontowana.
Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, sprawdzaj paski nap
dowe co
7.500 km lub co 6 miesi
cy.
a) Jazda po drogach zapylonych
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy i filtr
oleju co 7.500 km lub co 6 miesi
cy.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
Obs áuga i konserwacja
Plan przegldów okresowych
6-10
Page 469 of 667

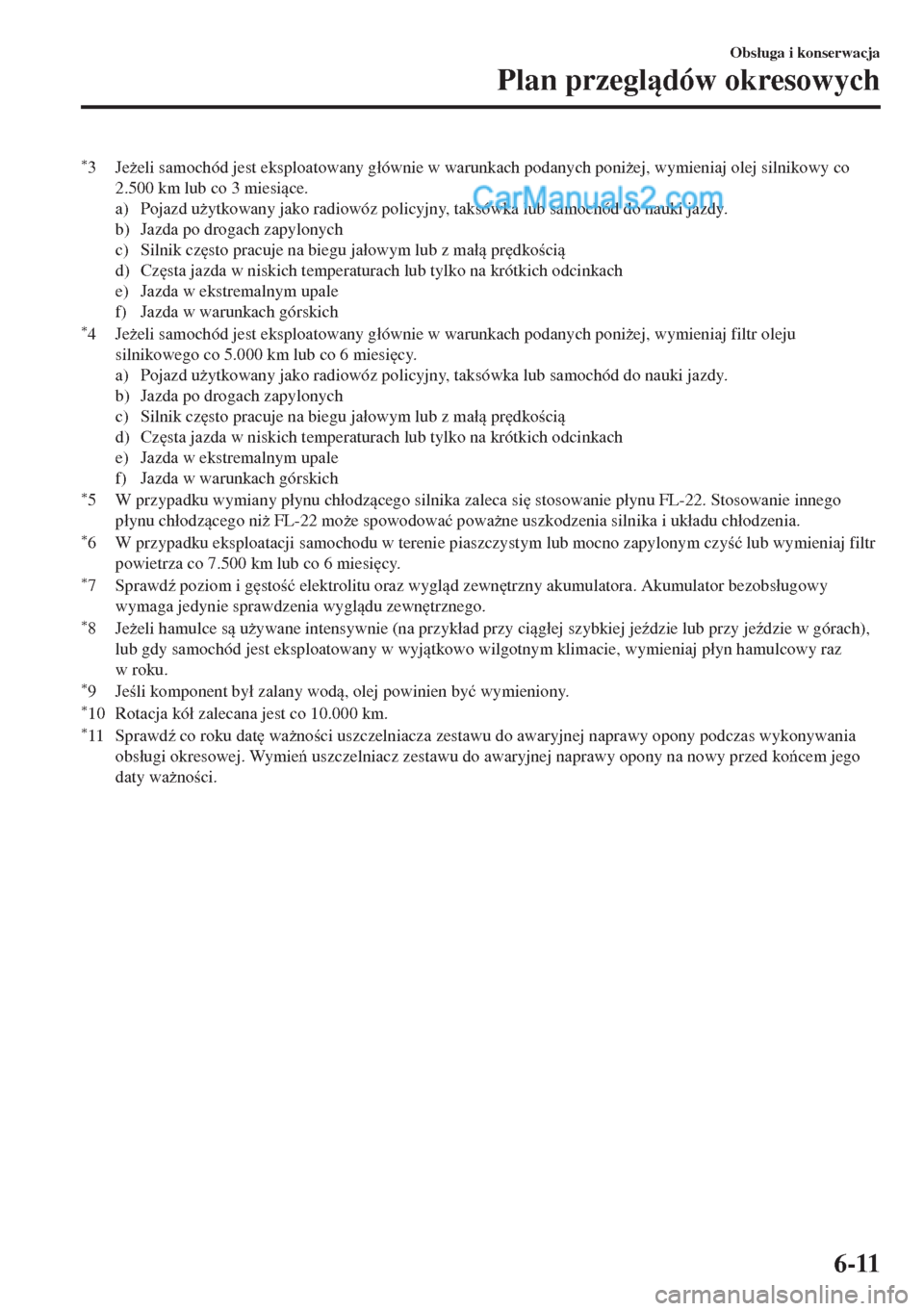

*3Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy co
2.500 km lub co 3 miesice.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*4Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj filtr oleju
silnikowego co 5.000 km lub co 6 miesi
cy.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*5 W przypadku wymiany p áynu ch áodzcego silnika zaleca si
stosowanie p áynu FL-22. Stosowanie innego
p áynu ch áodzcego ni* FL-22 mo*e spowodowa ü powa*ne uszkodzenia silnika i uk áadu ch áodzenia.
*6 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czy ü lub wymieniaj filtr
powietrza co 7.500 km lub co 6 miesi
cy.
*7Sprawd( poziom i g
sto ü elektrolitu oraz wygld zewn
trzny akumulatora. Akumulator bezobs áugowy
wymaga jedynie sprawdzenia wygldu zewn
trznego.
*8Je*eli hamulce s u*ywane intensywnie (na przyk áad przy cig áej szybkiej je(dzie lub przy je(dzie w górach),
lub gdy samochód jest eksploatowany w wyjtkowo wilgotnym klimacie, wymieniaj p áyn hamulcowy raz
w roku.
*9Je li komponent by á zalany wod, olej powinien by ü wymieniony.*10 Rotacja kó á zalecana jest co 10.000 km.*11 Sprawd( co roku dat
wa*no ci uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obs áugi okresowej. Wymie uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed kocem jego
daty wa*no ci.
Obs áuga i konserwacja
Plan przegldów okresowych
6-11
Page 470 of 667
Poza Izraelem/Rosj/Bia áorusi/Azerbejd*anem/Kazachstanem
Terminy/przebiegi
przegldów okres-
owychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który z warun-
ków wystpi wcze niej.
Miesice 6 121824303642485460667278849096
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtr paliwa Wymienia ü co 60.000 km.
wiece zap áonowe
*1Wy m i e n i a ü co 120.000 km.
System poch áaniania par paliwa
(je*eli jest zainstalowany)IIIIIIII
Paski nap
dowe
*2IIIIIIIIIIIIIIII
Olej silnikowy
*3
Z wyjtkiem
krajów wy-
mienionych
poni*ejRRRRRRRRRRRRRRRR
Gruzja/
Armenia/
Kambod*aWy m i en i a ü co 5.000 km lub 6 miesi
cy.
Filtr oleju silniko-
wego
*3
Z wyjtkiem
krajów wy-
mienionych
poni*ejRRRRRRRRRRRRRRRR
Gruzja/
Armenia/
Kambod*aWy m i e n i a ü co 10.000 km lub co roku.
Uk áad ch áodzenia IIIIIIII
P áyn ch áodzcy silnik
*4Pierwsza wymiana po 200.000 km lub po 10 latach, nast
pnie co
100.000 km lub co 5 lat.
Filtr powietrza
*5
Z wyjtkiem
krajów wy-
mienionych
poni*ejCCRCCRCC
Gruzja/
ArmeniaCRCRCRCR
Uk áad paliwowy
*6*7Kraje, któ-
rych to doty-
czy
*8
Co 10.000 km czy ci ü uk áad paliwowy za pomoc rodka do usuwania osa-
du w silniku firmy Mazda.
Przewody paliwowe sztywne
i elastyczneIIIIIIII
Akumulator
*9IIIIIIII
Przewody hamulcowe sztywne
i elastyczne oraz po áczeniaIIIIIIII
P áyn hamulcowy
*10IIIRIIIRIIIRIIIR
Hamulec postojowy IIIIIIIIIIIIIIII
Obs áuga i konserwacja
Plan przegldów okresowych
6-12
