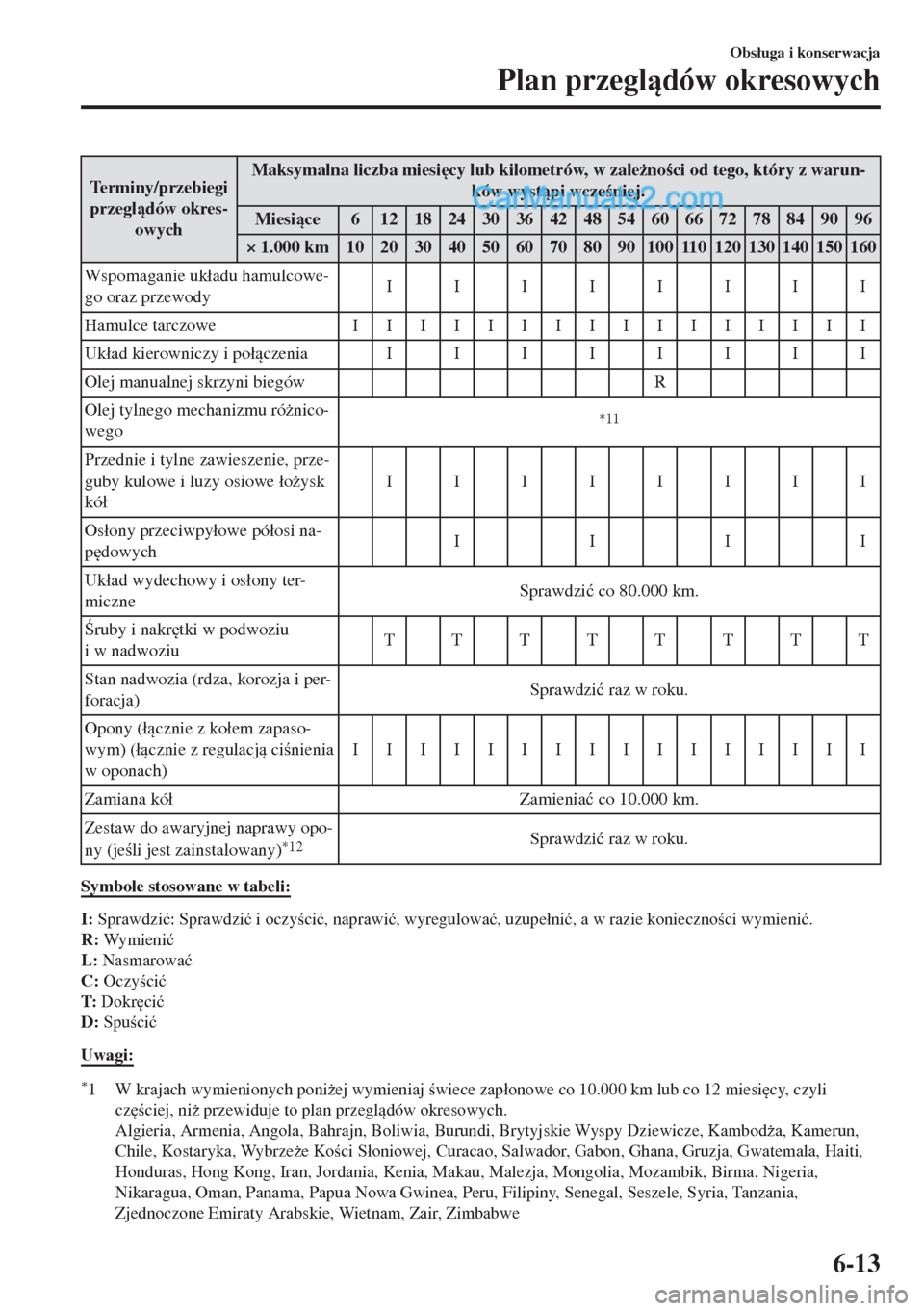

Terminy/przebiegi
przegldów okres-
owychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który z warun-
ków wystpi wcze niej.
Miesice 6 121824303642485460667278849096
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Wspomaganie uk áadu hamulcowe-
go oraz przewodyIIIIIIII
Hamulce tarczowe IIIIIIIIIIIIIIII
Uk áad kierowniczy i po áczenia IIIIIIII
Olej manualnej skrzyni biegów R
Olej tylnego mechanizmu ró*nico-
wego
*11
Przednie i tylne zawieszenie, prze-
guby kulowe i luzy osiowe áo*ysk
kó áIIIIIIII
Os áony przeciwpy áowe pó áosi na-
p
dowychIIII
Uk áad wydechowy i os áony ter-
miczneSprawdzi ü co 80.000 km.
ruby i nakr
tki w podwoziu
i w nadwoziuTTTTTTTT
Stan nadwozia (rdza, korozja i per-
foracja)Sprawdzi ü raz w roku.
Opony ( ácznie z ko áem zapaso-
wym) ( ácznie z regulacj ci nienia
w oponach)IIIIIIIIIIIIIIII
Zamiana kó áZamienia ü co 10.000 km.
Zestaw do awaryjnej naprawy opo-
ny (je li jest zainstalowany)
*12Sprawdzi ü raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzi ü: Sprawdzi ü i oczy ci ü, naprawi ü, wyregulowa ü, uzupe áni ü, a w razie konieczno ci wymieni ü.
R: Wy m i e n i ü
L: Nasmarowa ü
C: Oczy ci ü
T: Dokr
ci ü
D: Spu ci ü
Uwagi:
*1 W krajach wymienionych poni*ej wymieniaj wiece zap áonowe co 10.000 km lub co 12 miesi
cy, czyli
cz
ciej, ni* przewiduje to plan przegldów okresowych.
Algieria, Armenia, Angola, Bahrajn, Boliwia, Burundi, Brytyjskie Wyspy Dziewicze, Kambod*a, Kamerun,
Chile, Kostaryka, Wybrze*e Ko ci S áoniowej, Curacao, Salwador, Gabon, Ghana, Gruzja, Gwatemala, Haiti,
Honduras, Hong Kong, Iran, Jordania, Kenia, Makau, Malezja, Mongolia, Mozambik, Birma, Nigeria,
Nikaragua, Oman, Panama, Papua Nowa Gwinea, Peru, Filipiny, Senegal, Seszele, Syria, Tanzania,
Zjednoczone Emiraty Arabskie, Wietnam, Zair, Zimbabwe
Obs áuga i konserwacja
Plan przegldów okresowych
6-13
Page 472 of 667

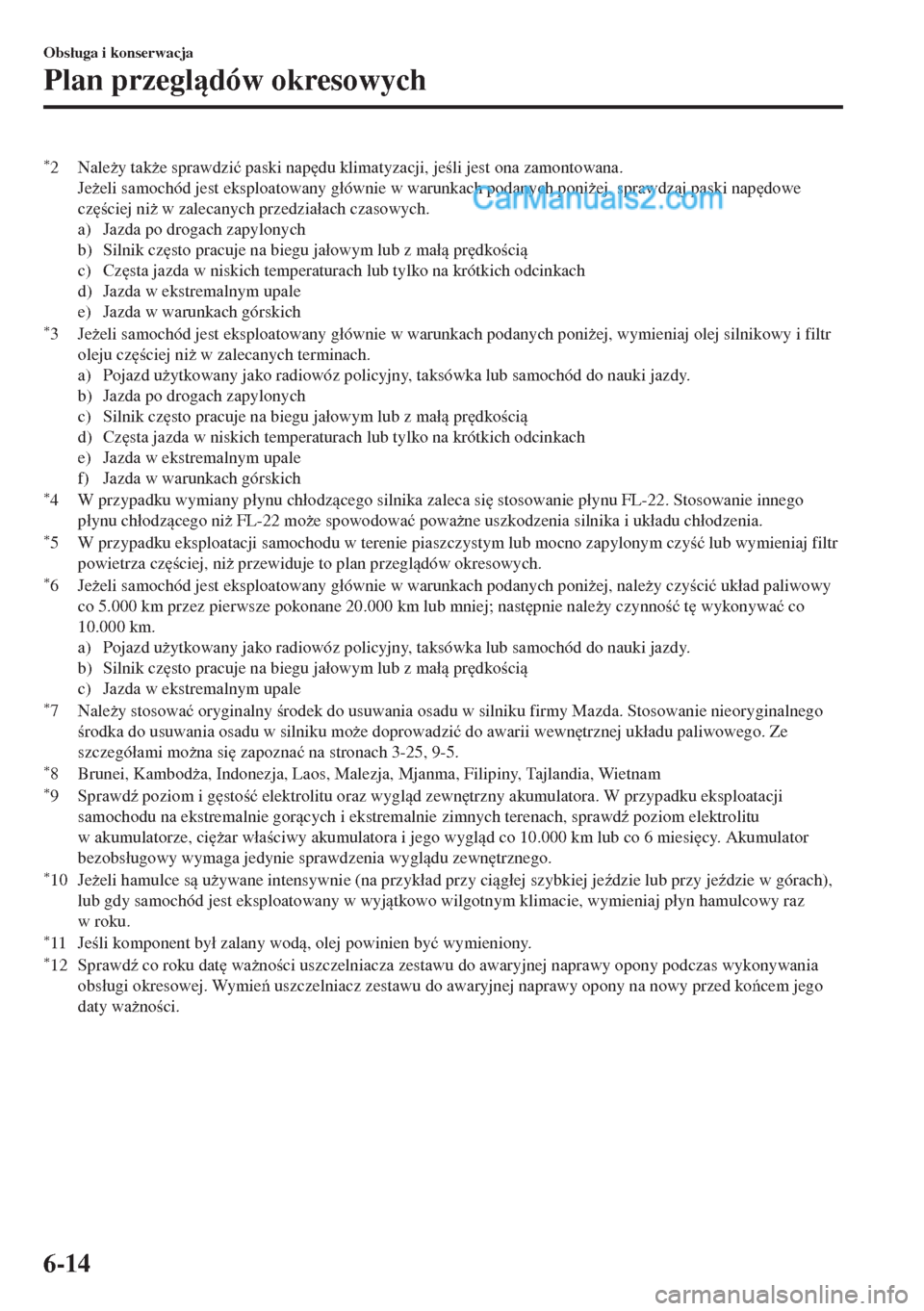

*2Nale*y tak*e sprawdzi ü paski nap
du klimatyzacji, je li jest ona zamontowana.
Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, sprawdzaj paski nap
dowe
cz
ciej ni* w zalecanych przedzia áach czasowych.
a) Jazda po drogach zapylonych
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*3Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy i filtr
oleju cz
ciej ni* w zalecanych terminach.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*4 W przypadku wymiany p áynu ch áodzcego silnika zaleca si
stosowanie p áynu FL-22. Stosowanie innego
p áynu ch áodzcego ni* FL-22 mo*e spowodowa ü powa*ne uszkodzenia silnika i uk áadu ch áodzenia.
*5 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czy ü lub wymieniaj filtr
powietrza cz
ciej, ni* przewiduje to plan przegldów okresowych.
*6Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, nale*y czy ci ü uk áad paliwowy
co 5.000 km przez pierwsze pokonane 20.000 km lub mniej; nast
pnie nale*y czynno ü t
wykonywa ü co
10.000 km.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Jazda w ekstremalnym upale
*7Nale*y stosowa ü oryginalny rodek do usuwania osadu w silniku firmy Mazda. Stosowanie nieoryginalnego
rodka do usuwania osadu w silniku mo*e doprowadzi ü do awarii wewn
trznej uk áadu paliwowego. Ze
szczegó áami mo*na si
zapozna ü na stronach 3-25, 9-5.
*8 Brunei, Kambod*a, Indonezja, Laos, Malezja, Mjanma, Filipiny, Tajlandia, Wietnam*9Sprawd( poziom i g
sto ü elektrolitu oraz wygld zewn
trzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorcych i ekstremalnie zimnych terenach, sprawd( poziom elektrolitu
w akumulatorze, ci
*ar w áa ciwy akumulatora i jego wygld co 10.000 km lub co 6 miesi
cy. Akumulator
bezobs áugowy wymaga jedynie sprawdzenia wygldu zewn
trznego.
*10 Je*eli hamulce s u*ywane intensywnie (na przyk áad przy cig áej szybkiej je(dzie lub przy je(dzie w górach),
lub gdy samochód jest eksploatowany w wyjtkowo wilgotnym klimacie, wymieniaj p áyn hamulcowy raz
w roku.
*11 Je li komponent by á zalany wod, olej powinien by ü wymieniony.*12 Sprawd( co roku dat
wa*no ci uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obs áugi okresowej. Wymie uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed kocem jego
daty wa*no ci.
Obs áuga i konserwacja
Plan przegldów okresowych
6-14
Page 473 of 667

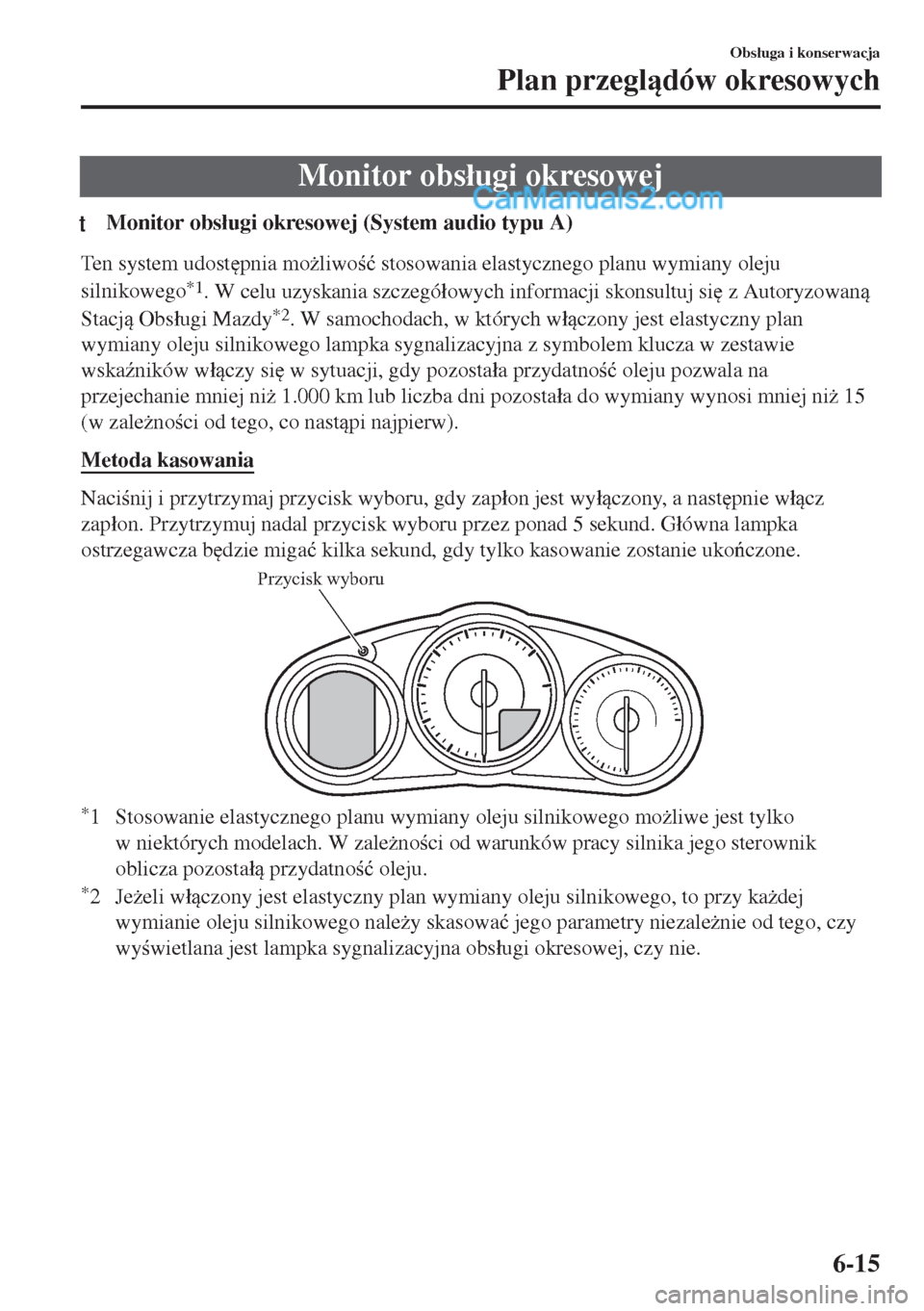

Monitor obs áugi okresowej
tMonitor obs áugi okresowej (System audio typu A)
Ten system udost
pnia mo*liwo ü stosowania elastycznego planu wymiany oleju
silnikowego
*1. W celu uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan
Stacj Obs áugi Mazdy
*2. W samochodach, w których w áczony jest elastyczny plan
wymiany oleju silnikowego lampka sygnalizacyjna z symbolem klucza w zestawie
wska(ników w áczy si
w sytuacji, gdy pozosta áa przydatno ü oleju pozwala na
przejechanie mniej ni* 1.000 km lub liczba dni pozosta áa do wymiany wynosi mniej ni* 15
(w zale*no ci od tego, co nastpi najpierw).
Metoda kasowania
Naci nij i przytrzymaj przycisk wyboru, gdy zap áon jest wy áczony, a nast
pnie w ácz
zap áon. Przytrzymuj nadal przycisk wyboru przez ponad 5 sekund. G áówna lampka
ostrzegawcza b
dzie miga ü kilka sekund, gdy tylko kasowanie zostanie ukoczone.
Przycisk wyboru
*1 Stosowanie elastycznego planu wymiany oleju silnikowego mo*liwe jest tylko
w niektórych modelach. W zale*no ci od warunków pracy silnika jego sterownik
oblicza pozosta á przydatno ü oleju.
*2Je*eli w áczony jest elastyczny plan wymiany oleju silnikowego, to przy ka*dej
wymianie oleju silnikowego nale*y skasowa ü jego parametry niezale*nie od tego, czy
wy wietlana jest lampka sygnalizacyjna obs áugi okresowej, czy nie.
Obs áuga i konserwacja
Plan przegldów okresowych
6-15
Page 474 of 667

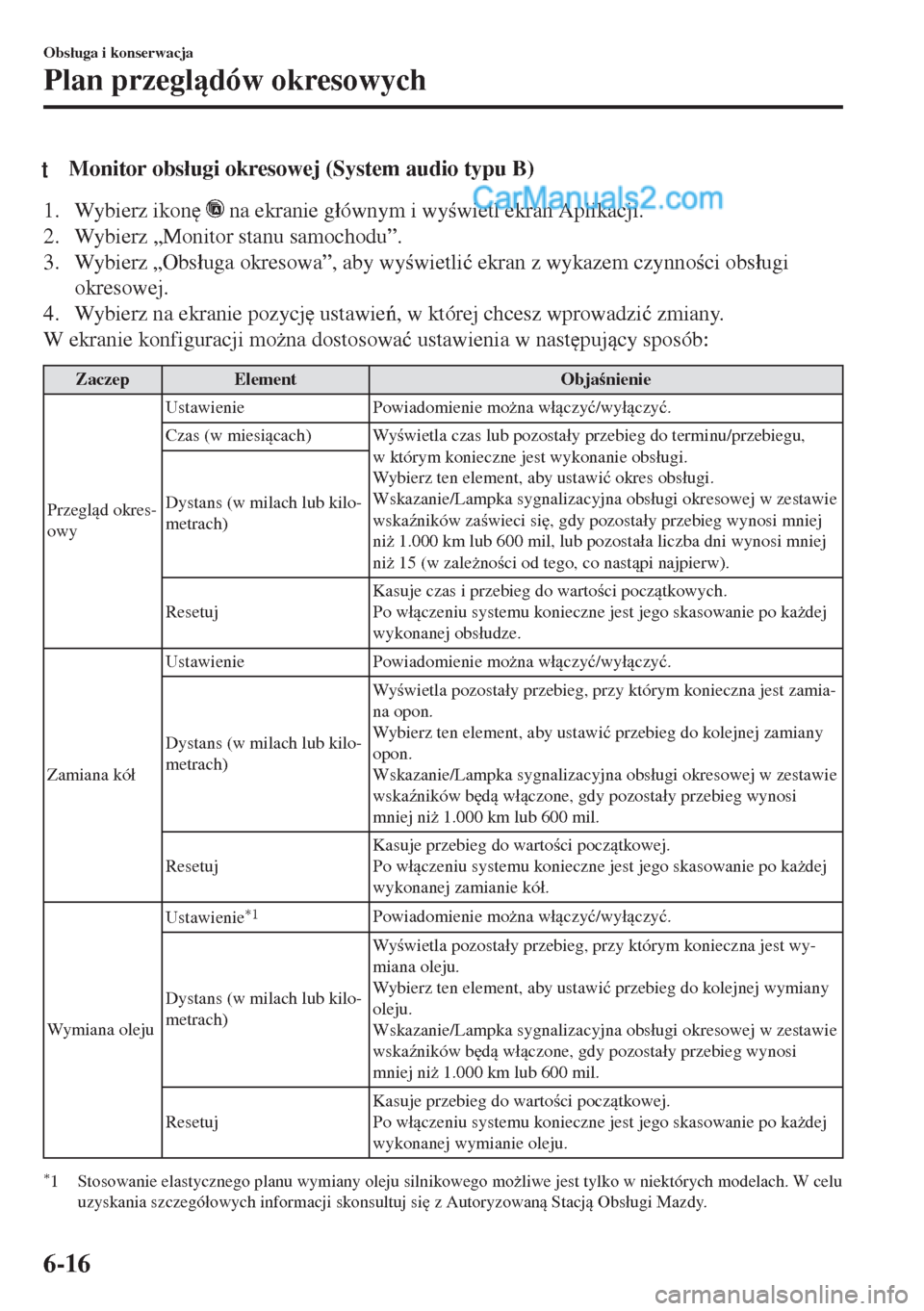

tMonitor obs áugi okresowej (System audio typu B)
1. Wybierz ikon
na ekranie g áównym i wy wietl ekran Aplikacji.
2. Wybierz „Monitor stanu samochodu”.
3. Wybierz „Obs áuga okresowa”, aby wy wietli ü ekran z wykazem czynno ci obs áugi
okresowej.
4. Wybierz na ekranie pozycj
ustawie, w której chcesz wprowadzi ü zmiany.
W ekranie konfiguracji mo*na dostosowa ü ustawienia w nast
pujcy sposób:
Zaczep Element Obja nienie
Przegld okres-
owyUstawienie Powiadomienie mo*na w áczy ü/wy áczy ü.
Czas (w miesicach) Wy wietla czas lub pozosta áy przebieg do terminu/przebiegu,
w którym konieczne jest wykonanie obs áugi.
Wybierz ten element, aby ustawi ü okres obs áugi.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zestawie
wska(ników za wieci si
, gdy pozosta áy przebieg wynosi mniej
ni* 1.000 km lub 600 mil, lub pozosta áa liczba dni wynosi mniej
ni* 15 (w zale*no ci od tego, co nastpi najpierw). Dystans (w milach lub kilo-
metrach)
ResetujKasuje czas i przebieg do warto ci pocztkowych.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej
wykonanej obs áudze.
Zamiana kó áUstawienie Powiadomienie mo*na w áczy ü/wy áczy ü.
Dystans (w milach lub kilo-
metrach)Wy wietla pozosta áy przebieg, przy którym konieczna jest zamia-
na opon.
Wybierz ten element, aby ustawi ü przebieg do kolejnej zamiany
opon.
Wskazanie/Lampka sygnalizacyjna obs
áugi okresowej w zestawie
wska(ników b
d w áczone, gdy pozosta áy przebieg wynosi
mniej ni* 1.000 km lub 600 mil.
ResetujKasuje przebieg do warto ci pocztkowej.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej
wykonanej zamianie kó á.
Wymiana olejuUstawienie
*1Powiadomienie mo*na w áczy ü/wy áczy ü.
Dystans (w milach lub kilo-
metrach)Wy wietla pozosta áy przebieg, przy którym konieczna jest wy-
miana oleju.
Wybierz ten element, aby ustawi ü przebieg do kolejnej wymiany
oleju.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zestawie
wska(ników b
d w áczone, gdy pozosta áy przebieg wynosi
mniej ni* 1.000 km lub 600 mil.
ResetujKasuje przebieg do warto ci pocztkowej.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej
wykonanej wymianie oleju.
*1 Stosowanie elastycznego planu wymiany oleju silnikowego mo*liwe jest tylko w niektórych modelach. W celu
uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi Mazdy.
Obs áuga i konserwacja
Plan przegldów okresowych
6-16
Page 475 of 667

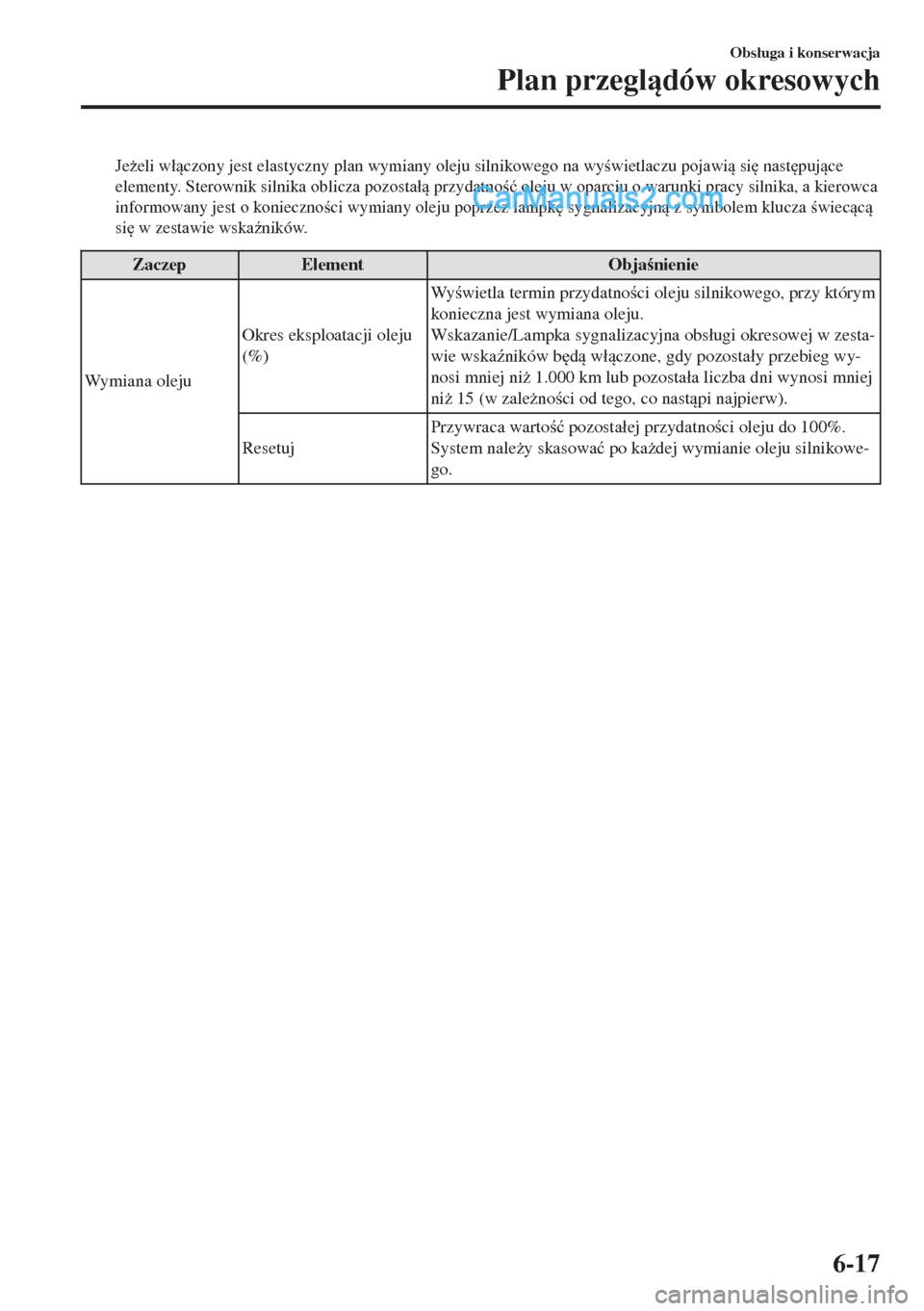

Je*eli w áczony jest elastyczny plan wymiany oleju silnikowego na wy wietlaczu pojawi si
nast
pujce
elementy. Sterownik silnika oblicza pozosta á przydatno ü oleju w oparciu o warunki pracy silnika, a kierowca
informowany jest o konieczno ci wymiany oleju poprzez lampk
sygnalizacyjn z symbolem klucza wiecc
si
w zestawie wska(ników.
Zaczep Element Obja nienie
Wymiana olejuOkres eksploatacji oleju
(%)Wy wietla termin przydatno ci oleju silnikowego, przy którym
konieczna jest wymiana oleju.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zesta-
wie wska(ników b
d w áczone, gdy pozosta áy przebieg wy-
nosi mniej ni* 1.000 km lub pozosta áa liczba dni wynosi mniej
ni* 15 (w zale*no ci od tego, co nastpi najpierw).
ResetujPrzywraca warto ü pozosta áej przydatno ci oleju do 100%.
System nale*y skasowa ü po ka*dej wymianie oleju silnikowe-
go.
Obs áuga i konserwacja
Plan przegldów okresowych
6-17
Page 476 of 667

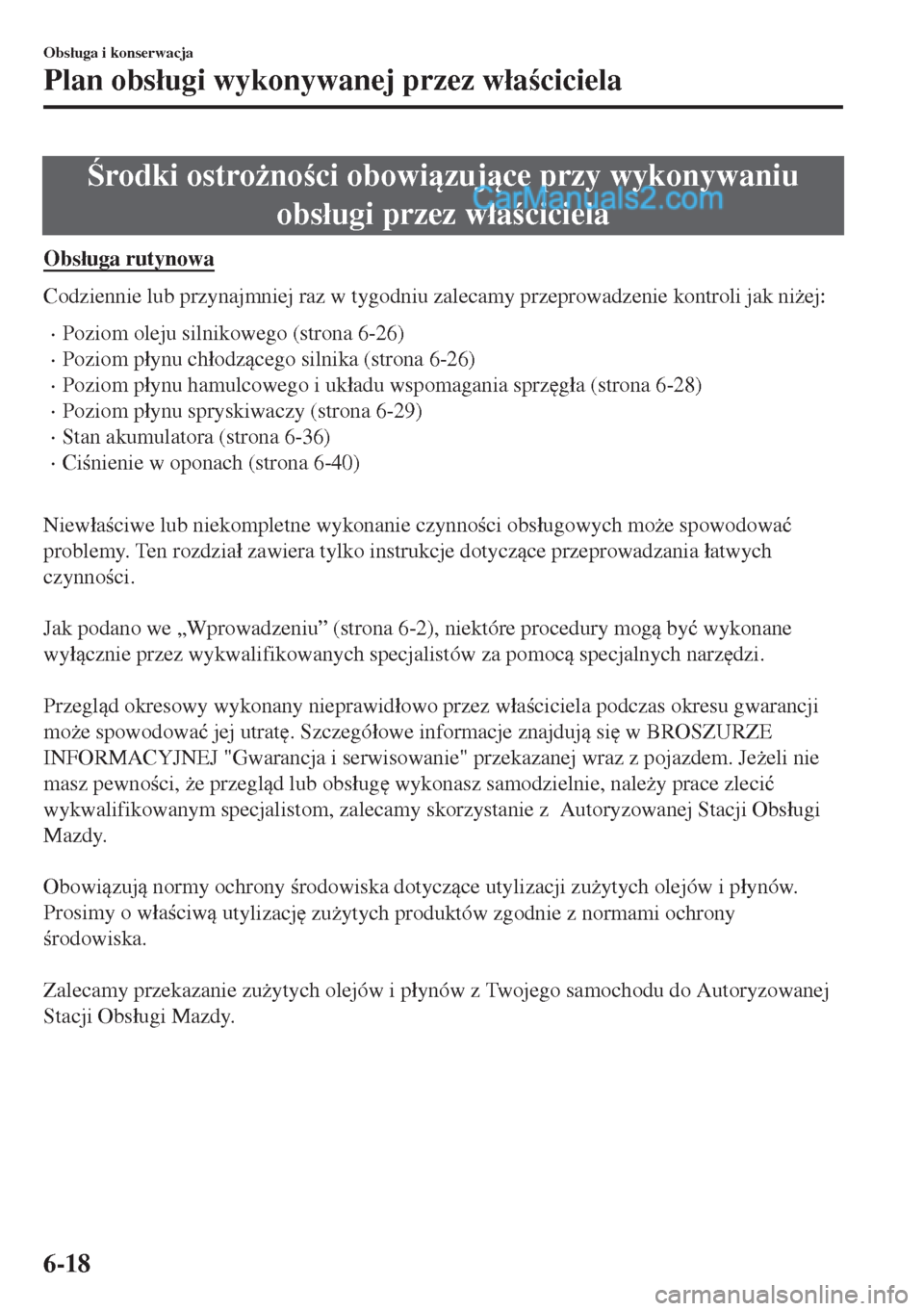

rodki ostro*no ci obowizujce przy wykonywaniu
obs áugi przez w áa ciciela
Obs áuga rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli jak ni*ej:
•Poziom oleju silnikowego (strona 6-26)
•Poziom p áynu ch áodzcego silnika (strona 6-26)
•Poziom p áynu hamulcowego i uk áadu wspomagania sprz
g áa (strona 6-28)
•Poziom p áynu spryskiwaczy (strona 6-29)
•Stan akumulatora (strona 6-36)
•Ci nienie w oponach (strona 6-40)
Niew áa ciwe lub niekompletne wykonanie czynno ci obs áugowych mo*e spowodowa ü
problemy. Ten rozdzia á zawiera tylko instrukcje dotyczce przeprowadzania áatwych
czynno ci.
Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury mog by ü wykonane
wy ácznie przez wykwalifikowanych specjalistów za pomoc specjalnych narz
dzi.
Przegld okresowy wykonany nieprawid áowo przez w áa ciciela podczas okresu gwarancji
mo*e spowodowa ü jej utrat
. Szczegó áowe informacje znajduj si
w BROSZURZE
INFORMACYJNEJ "Gwarancja i serwisowanie" przekazanej wraz z pojazdem. Je*eli nie
masz pewno ci, *e przegld lub obs áug
wykonasz samodzielnie, nale*y prace zleci ü
wykwalifikowanym specjalistom, zalecamy skorzystanie z Autoryzowanej Stacji Obs áugi
Mazdy.
Obowizuj normy ochrony rodowiska dotyczce utylizacji zu*ytych olejów i p áynów.
Prosimy o w áa ciw
u
tylizacj
zu*ytych produktów zgodnie z normami ochrony
rodowiska.
Zalecamy przekazanie zu*ytych olejów i p áynów z Twojego samochodu do Autoryzowanej
Stacji Obs áugi Mazdy.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-18
Page 477 of 667

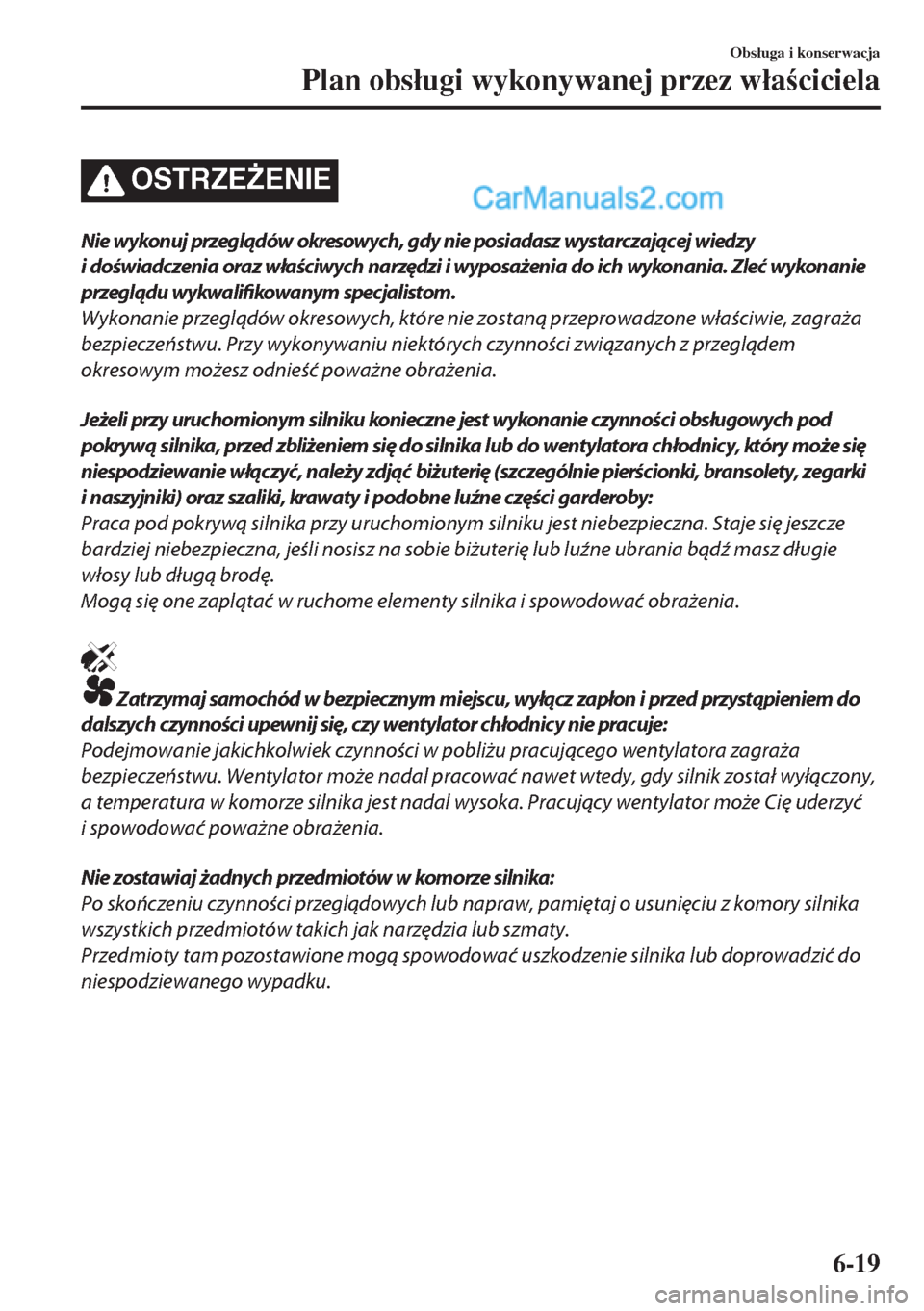

OSTRZE)ENIE
Nie wykonuj przeglądów okresowych, gdy nie posiadasz wystarczającej wiedzy
i doświadczenia oraz właściwych narzędzi i wyposażenia do ich wykonania. Zleć wykonanie
przeglądu wykwalifikowanym specjalistom.
Wykonanie przeglądów okresowych, które nie zostaną przeprowadzone właściwie, zagraża
bezpieczeństwu. Przy wykonywaniu niektórych czynności związanych z przeglądem
okresowym możesz odnieść poważne obrażenia.
Jeżeli przy uruchomionym silniku konieczne jest wykonanie czynności obsługowych pod
pokrywą silnika, przed zbliżeniem się do silnika lub do wentylatora chłodnicy, który może się
niespodziewanie włączyć, należy zdjąć biżuterię (szczególnie pierścionki, bransolety, zegarki
i naszyjniki) oraz szaliki, krawaty i podobne luźne części garderoby:
Praca pod pokrywą silnika przy uruchomionym silniku jest niebezpieczna. Staje się jeszcze
bardziej niebezpieczna, jeśli nosisz na sobie biżuterię lub luźne ubrania bądź masz długie
włosy lub długą brodę.
Mogą się one zaplątać w ruchome elementy silnika i spowodować obrażenia.
Zatrzymaj samochód w bezpiecznym miejscu, wyłącz zapłon i przed przystąpieniem do
dalszyc h c zynnośc i upewnij się, czy wentylator c hłodnic y nie pracuje:
Podejmowanie jakichkolwiek czynności w pobliżu pracującego wentylatora zagraża
bezpieczeństwu. Wentylator może nadal pracować nawet wtedy, gdy silnik został wyłączony,
a temperatura w komorze silnika jest nadal wysoka. Pracujący wentylator może Cię uderzyć
i spowodować poważne obrażenia.
Nie zostawiaj żadnych przedmiotów w komorze silnika:
Po skończeniu czynności przeglądowych lub napraw, pamiętaj o usunięciu z komory silnika
wszystkich przedmiotów takich jak narzędzia lub szmaty.
Przedmioty tam pozostawione mogą spowodować uszkodzenie silnika lub doprowadzić do
niespodziewanego wypadku.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-19
Page 478 of 667
Pokrywa komory silnika
OSTRZE)ENIE
Zawsze sprawdzaj, czy pokrywa silnika jest
zamknięta i bezpiecznie zablokowana:
W przeciwnym razie stwarza ona
zagrożenie, ponieważ może otworzyć się
podczas jazdy i spowodować, że kierowca
nie będzie widział drogi, co może
doprowadzić do poważnego wypadku.

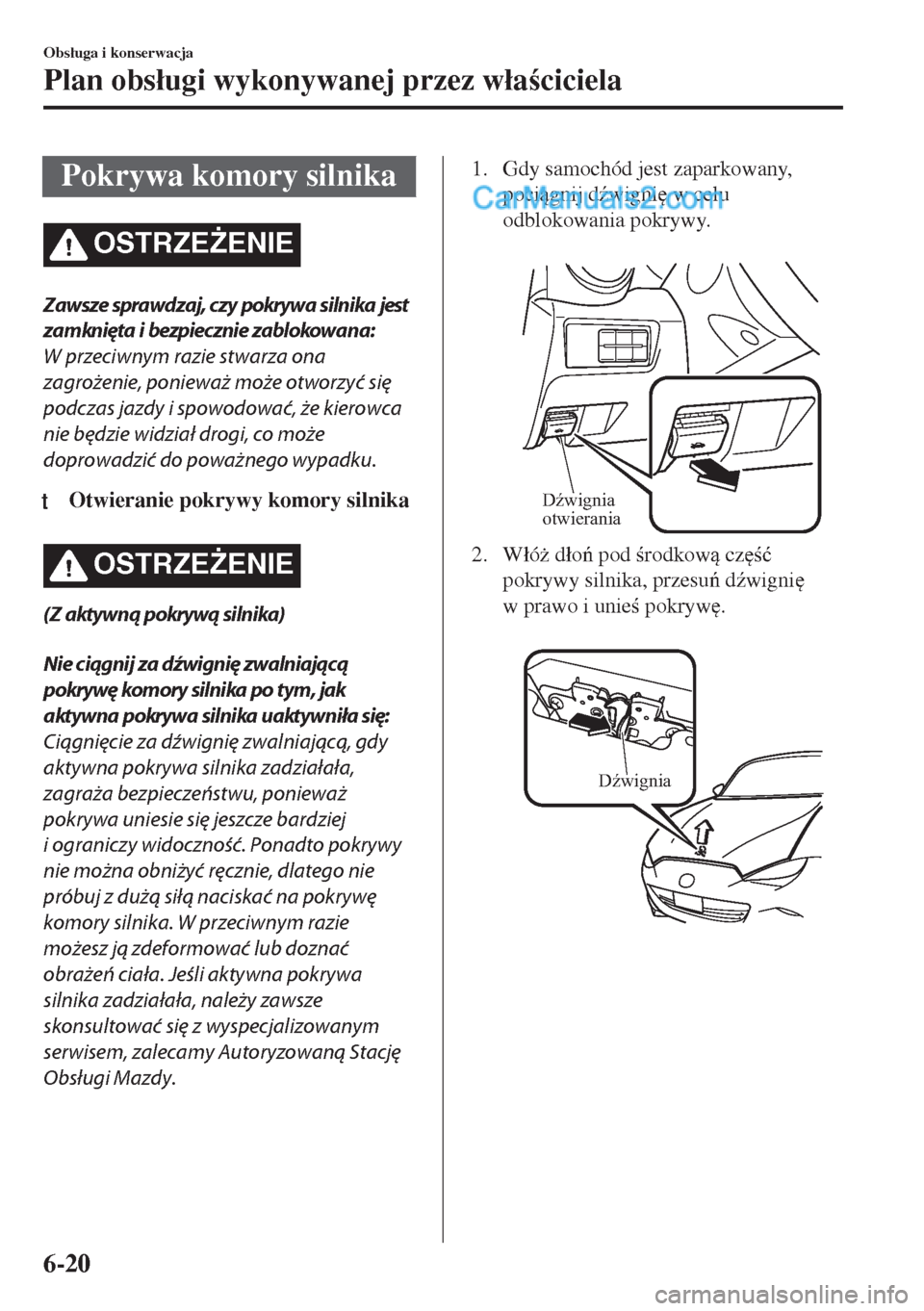

tOtwieranie pokrywy komory silnika
OSTRZE)ENIE
(Z aktywną pokrywą silnika)
Nie ciągnij za dźwignię zwalniającą
pokrywę komory silnika po tym, jak
aktywna pokrywa silnika uaktywniła się:
Ciągnięcie za dźwignię zwalniającą, gdy
aktywna pokrywa silnika zadziałała,
zagraża bezpieczeństwu, ponieważ
pokrywa uniesie się jeszcze bardziej
i ograniczy widoczność. Ponadto pokrywy
nie można obniżyć ręcznie, dlatego nie
próbuj z dużą siłą naciskać na pokrywę
komory silnika. W przeciwnym razie
możesz ją zdeformować lub doznać
obrażeń ciała. Jeśli aktywna pokrywa
silnika zadziałała, należy zawsze
skonsultować się z wyspecjalizowanym
serwisem, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
1. Gdy samochód jest zaparkowany,
pocignij d(wigni
w celu
odblokowania pokrywy.
Dźwignia
otwierania
2. W áó* d áo pod rodkow cz
Page 479 of 667

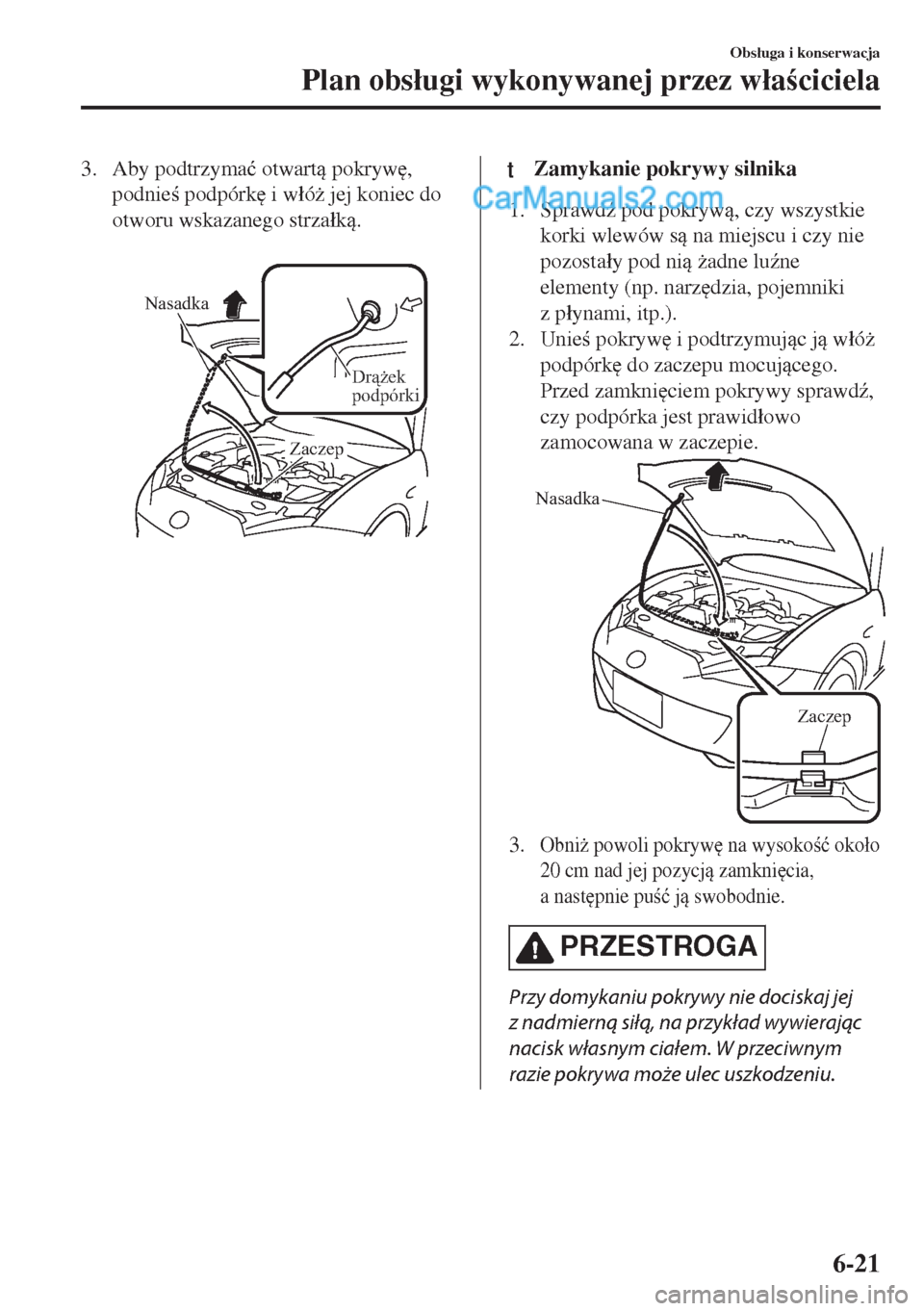

3. Aby podtrzyma ü otwart pokryw
,
podnie podpórk
i w áó* jej koniec do
otworu wskazanego strza ák.
Nasadka
Drążek
podpórki
Zaczep
ttZamykanie pokrywy silnika
1. Sprawd( pod pokryw, czy wszystkie
korki wlewów s na miejscu i czy nie
pozosta áy pod ni *adne lu(ne
elementy (np. narz
dzia, pojemniki
z p áynami, itp.).
2. Unie pokryw
i podtrzymujc j w áó*
podpórk
do zaczepu mocujcego.
Przed zamkni
ciem pokrywy sprawd(,
czy podpórka jest prawid áowo
zamocowana w zaczepie.
Zaczep Nasadka
3.Obni* powoli pokryw
na wysoko ü oko áo
20 cm nad jej pozycj zamkni
cia,
a nast
pnie pu ü j swobodnie.
PRZESTROGA
Przy domykaniu pokrywy nie dociskaj jej
z nadmierną siłą, na przykład wywierając
nacisk własnym ciałem. W przeciwnym
razie pokrywa może ulec uszkodzeniu.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-21
Page 480 of 667

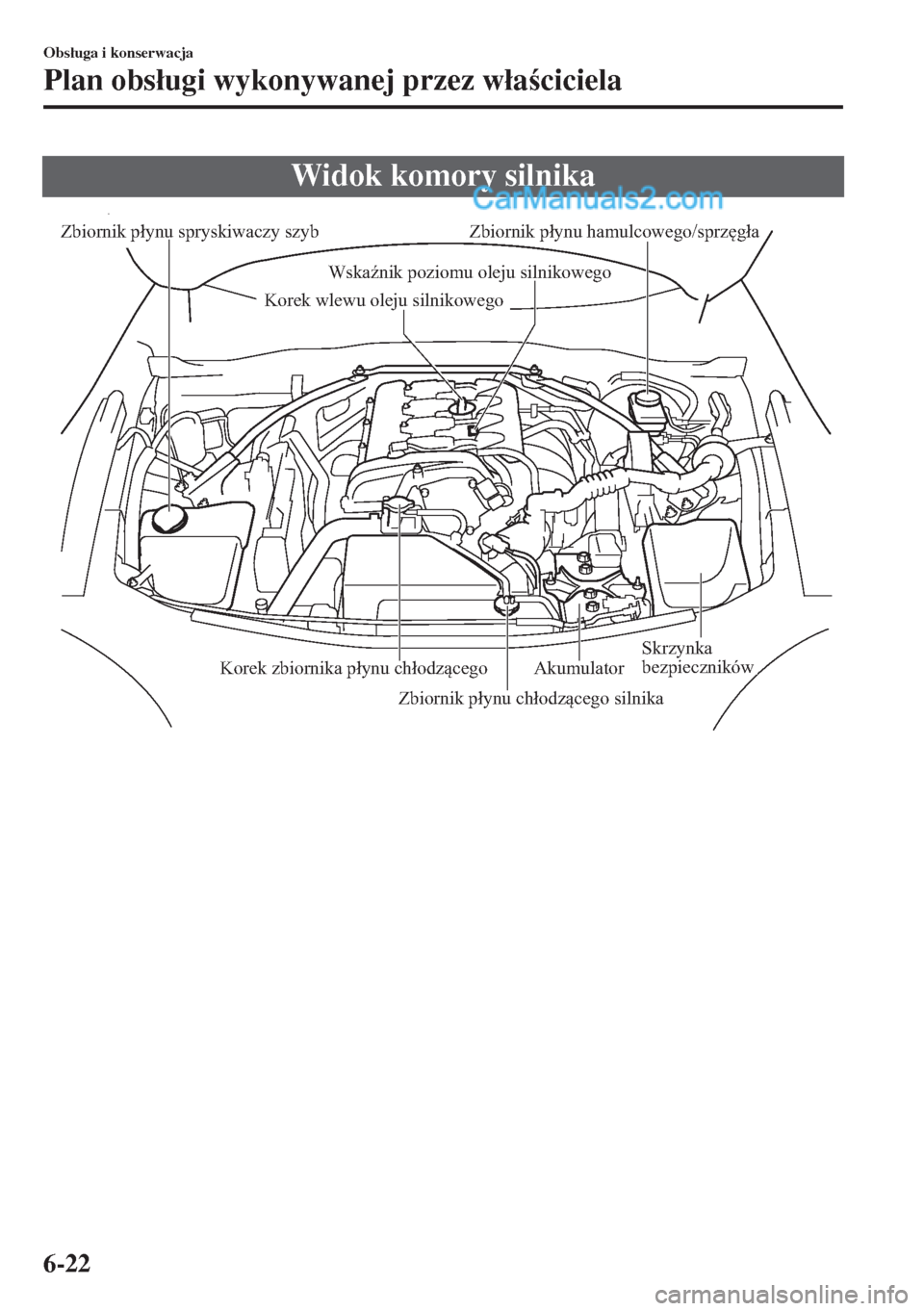

Widok komory silnika
Zbiornik płynu spryskiwaczy szyb
Zbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu oleju silnikowego
Akumulator
Skrzynka
bezpiecznikówKorek zbiornika płynu chłodzącego
Zbiornik płynu chłodzącego silnika Korek wlewu oleju silnikowego
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-22
