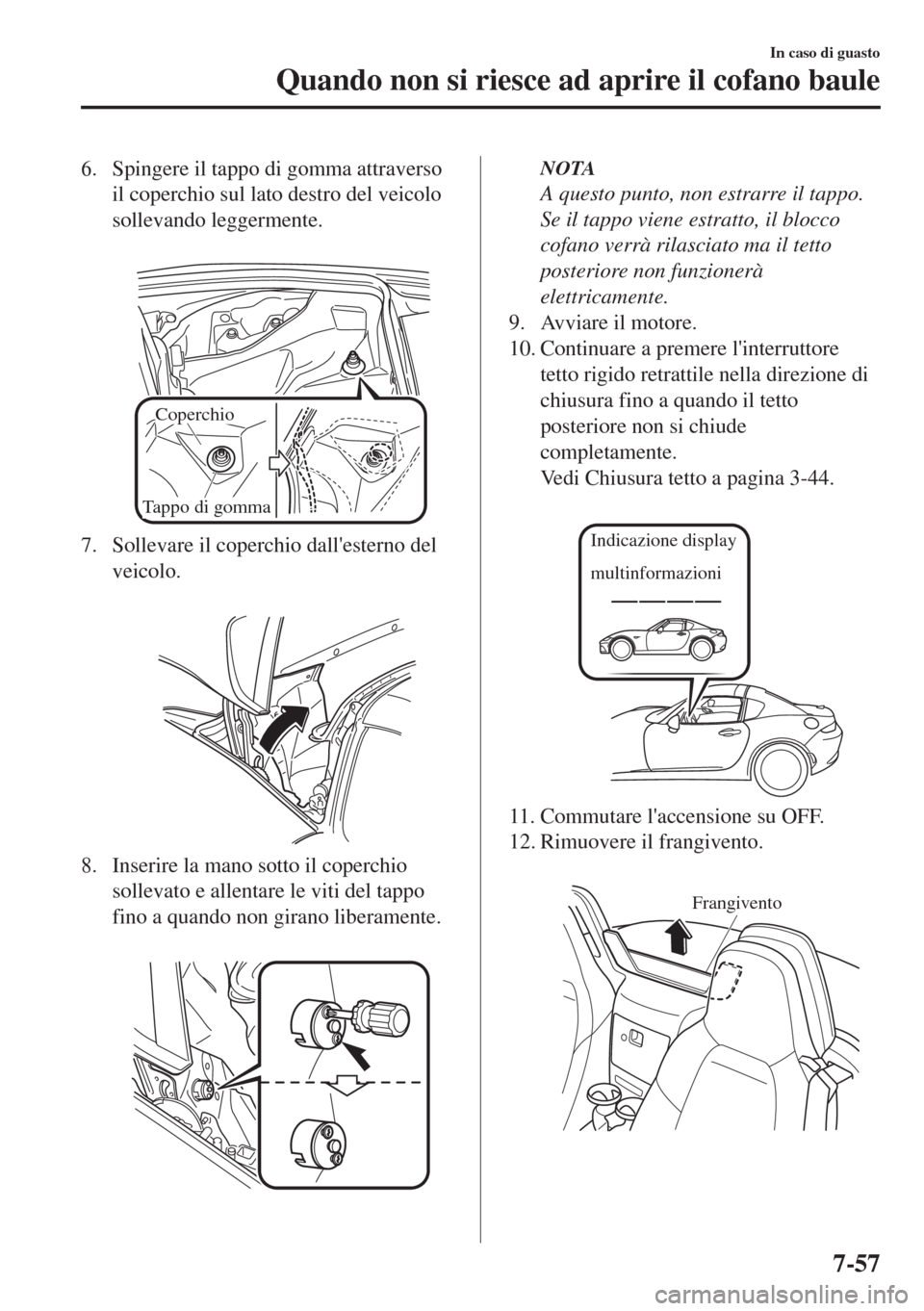

6. Spingere il tappo di gomma attraverso
il coperchio sul lato destro del veicolo
sollevando leggermente.

Coperchio
Tappo di gomma
7. Sollevare il coperchio dall'esterno del
veicolo.

8. Inserire la mano sotto il coperchio
sollevato e allentare le viti del tappo
fino a quando non girano liberamente.

NOTA
A questo punto, non estrarre il tappo.
Se il tappo viene estratto, il blocco
cofano verrà rilasciato ma il tetto
posteriore non funzionerà
elettricamente.
9. Avviare il motore.
10. Continuare a premere l'interruttore
tetto rigido retrattile nella direzione di
chiusura fino a quando il tetto
posteriore non si chiude
completamente.
Vedi Chiusura tetto a pagina 3-44.

Indicazione display
multinformazioni
11. Commutare l'accensione su OFF.
12. Rimuovere il frangivento.

Frangivento
In caso di guasto
Quando non si riesce ad aprire il cofano baule
7-57

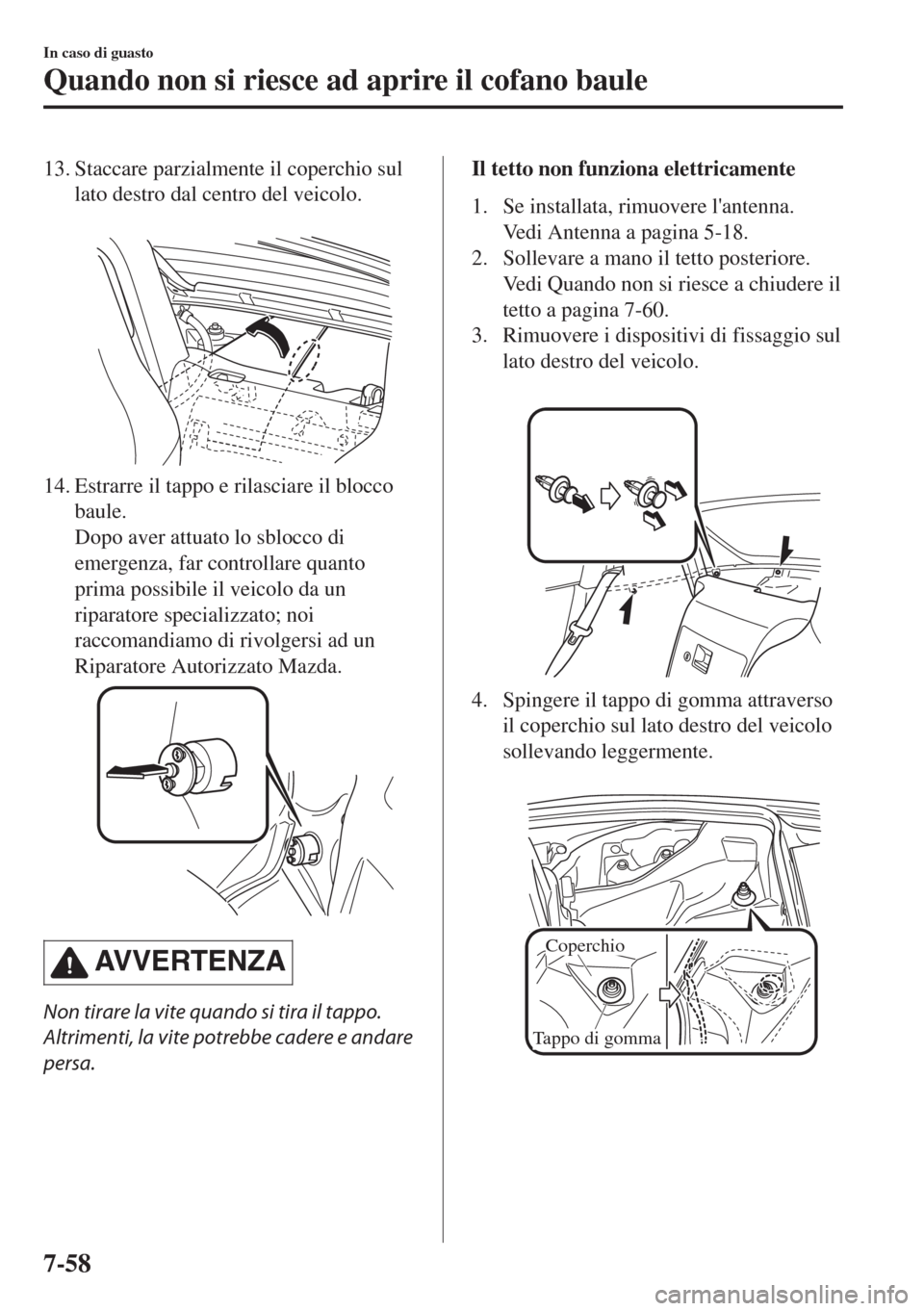

13. Staccare parzialmente il coperchio sul
lato destro dal centro del veicolo.

14. Estrarre il tappo e rilasciare il blocco
baule.
Dopo aver attuato lo sblocco di
emergenza, far controllare quanto
prima possibile il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
Non tirare la vite quando si tira il tappo.
Altrimenti, la vite potrebbe cadere e andare
persa.
Il tetto non funziona elettricamente
1. Se installata, rimuovere l'antenna.
Vedi Antenna a pagina 5-18.
2. Sollevare a mano il tetto posteriore.
Vedi Quando non si riesce a chiudere il
tetto a pagina 7-60.
3. Rimuovere i dispositivi di fissaggio sul
lato destro del veicolo.

4. Spingere il tappo di gomma attraverso
il coperchio sul lato destro del veicolo
sollevando leggermente.

Coperchio
Tappo di gomma
In caso di guasto
Quando non si riesce ad aprire il cofano baule
7-58

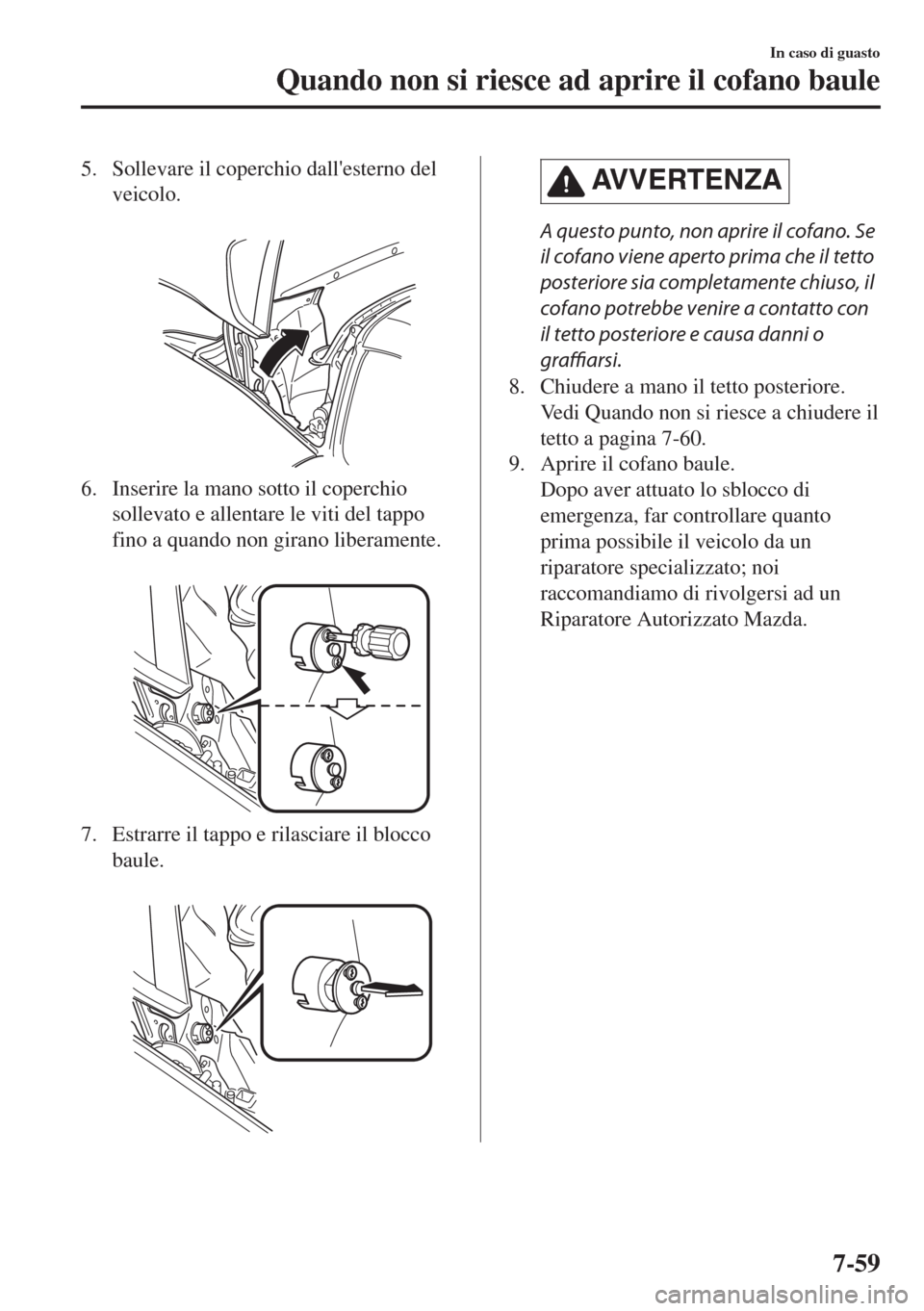

5. Sollevare il coperchio dall'esterno del
veicolo.

6. Inserire la mano sotto il coperchio
sollevato e allentare le viti del tappo
fino a quando non girano liberamente.

7. Estrarre il tappo e rilasciare il blocco
baule.

AV V E R T E N Z A
A questo punto, non aprire il cofano. Se
il cofano viene aperto prima che il tetto
posteriore sia completamente chiuso, il
cofano potrebbe venire a contatto con
il tetto posteriore e causa danni o
graffiarsi.
8. Chiudere a mano il tetto posteriore.
Vedi Quando non si riesce a chiudere il
tetto a pagina 7-60.
9. Aprire il cofano baule.
Dopo aver attuato lo sblocco di
emergenza, far controllare quanto
prima possibile il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In caso di guasto
Quando non si riesce ad aprire il cofano baule
7-59

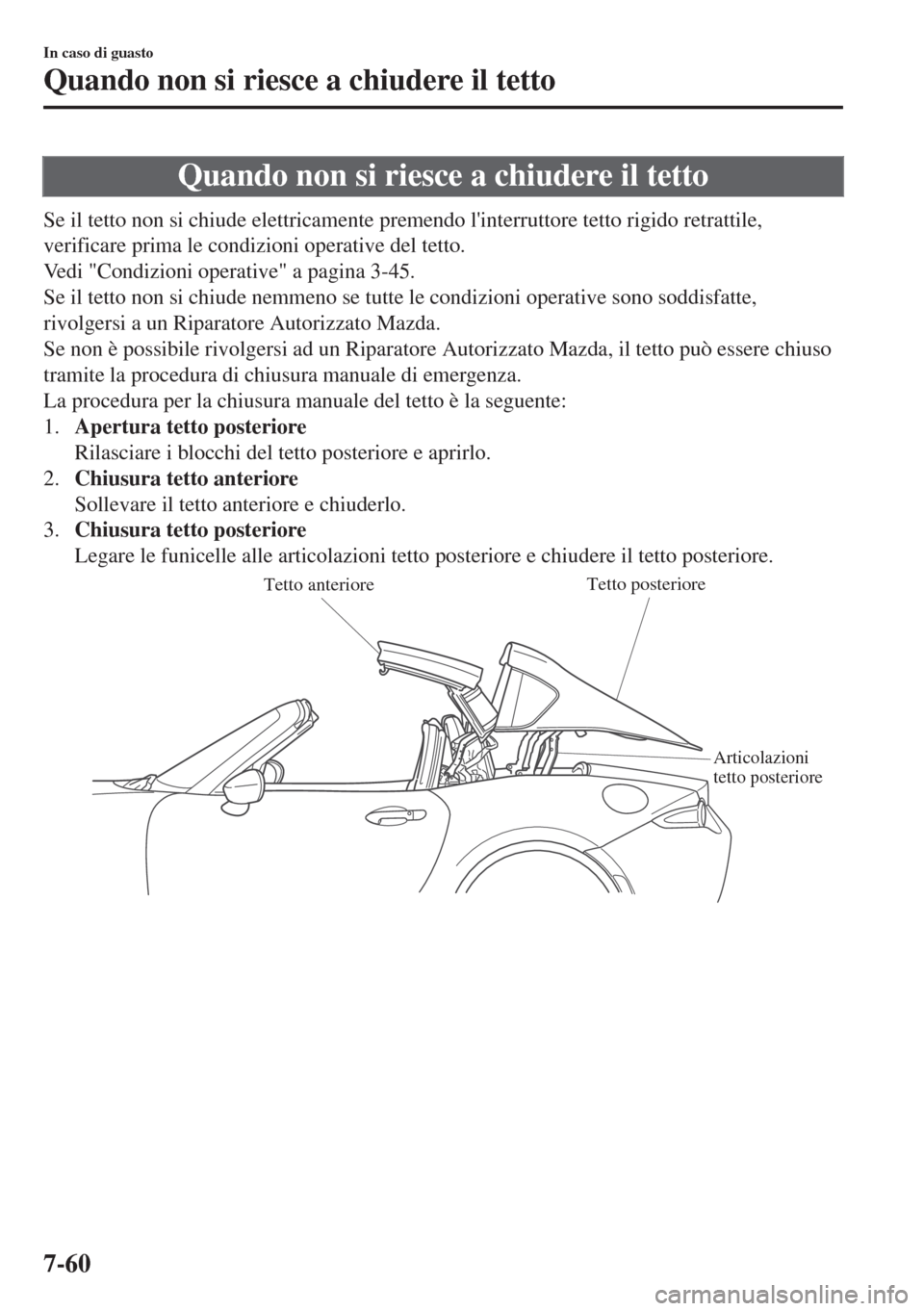

Quando non si riesce a chiudere il tetto
Se il tetto non si chiude elettricamente premendo l'interruttore tetto rigido retrattile,
verificare prima le condizioni operative del tetto.
Vedi "Condizioni operative" a pagina 3-45.
Se il tetto non si chiude nemmeno se tutte le condizioni operative sono soddisfatte,
rivolgersi a un Riparatore Autorizzato Mazda.
Se non è possibile rivolgersi ad un Riparatore Autorizzato Mazda, il tetto può essere chiuso
tramite la procedura di chiusura manuale di emergenza.
La procedura per la chiusura manuale del tetto è la seguente:
1.Apertura tetto posteriore
Rilasciare i blocchi del tetto posteriore e aprirlo.
2.Chiusura tetto anteriore
Sollevare il tetto anteriore e chiuderlo.
3.Chiusura tetto posteriore
Legare le funicelle alle articolazioni tetto posteriore e chiudere il tetto posteriore.
Tetto anterioreTetto posteriore
Articolazioni
tetto posteriore
In caso di guasto
Quando non si riesce a chiudere il tetto
7-60

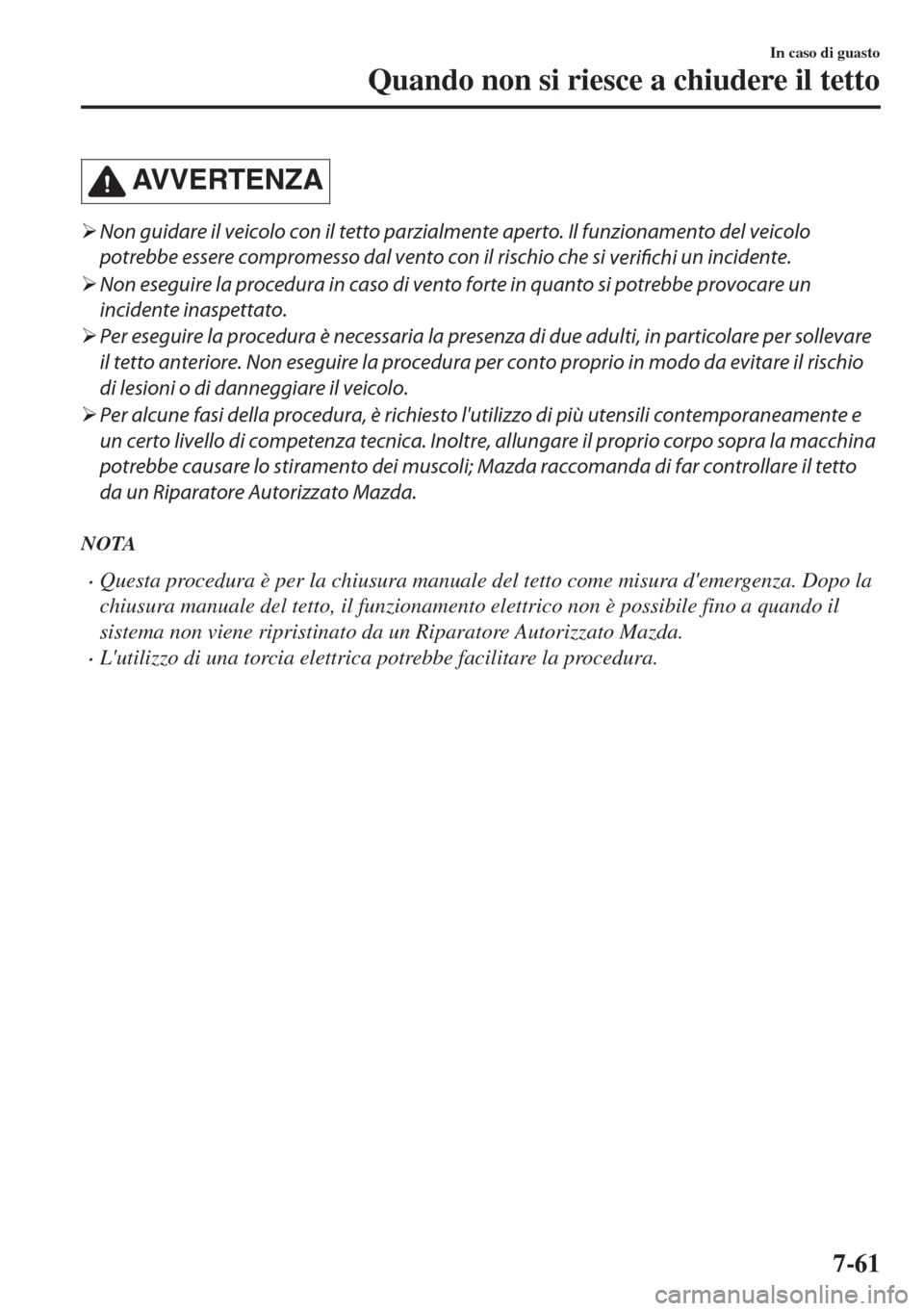

AVVERTENZA
¾Non guidare il veicolo con il tetto parzialmente aperto. Il funzionamento del veicolo
potrebbe essere compromesso dal vento con il rischio che si
verifichi un incidente.
¾Non eseguire la procedura in caso di vento forte in quanto si potrebbe provocare un
incidente inaspettato.
¾Per eseguire la procedura è necessaria la presenza di due adulti, in particolare per sollevare
il tetto anteriore. Non eseguire la procedura per conto proprio in modo da evitare il rischio
di lesioni o di danneggiare il veicolo.
¾Per alcune fasi della procedura, è richiesto l'utilizzo di più utensili contemporaneamente e
un certo livello di competenza tecnica. Inoltre, allungare il proprio corpo sopra la macchina
potrebbe causare lo stiramento dei muscoli; Mazda raccomanda di far controllare il tetto
da un Riparatore Autorizzato Mazda.
NOTA
•Questa procedura è per la chiusura manuale del tetto come misura d'emergenza. Dopo la
chiusura manuale del tetto, il funzionamento elettrico non è possibile fino a quando il
sistema non viene ripristinato da un Riparatore Autorizzato Mazda.
•L'utilizzo di una torcia elettrica potrebbe facilitare la procedura.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-61

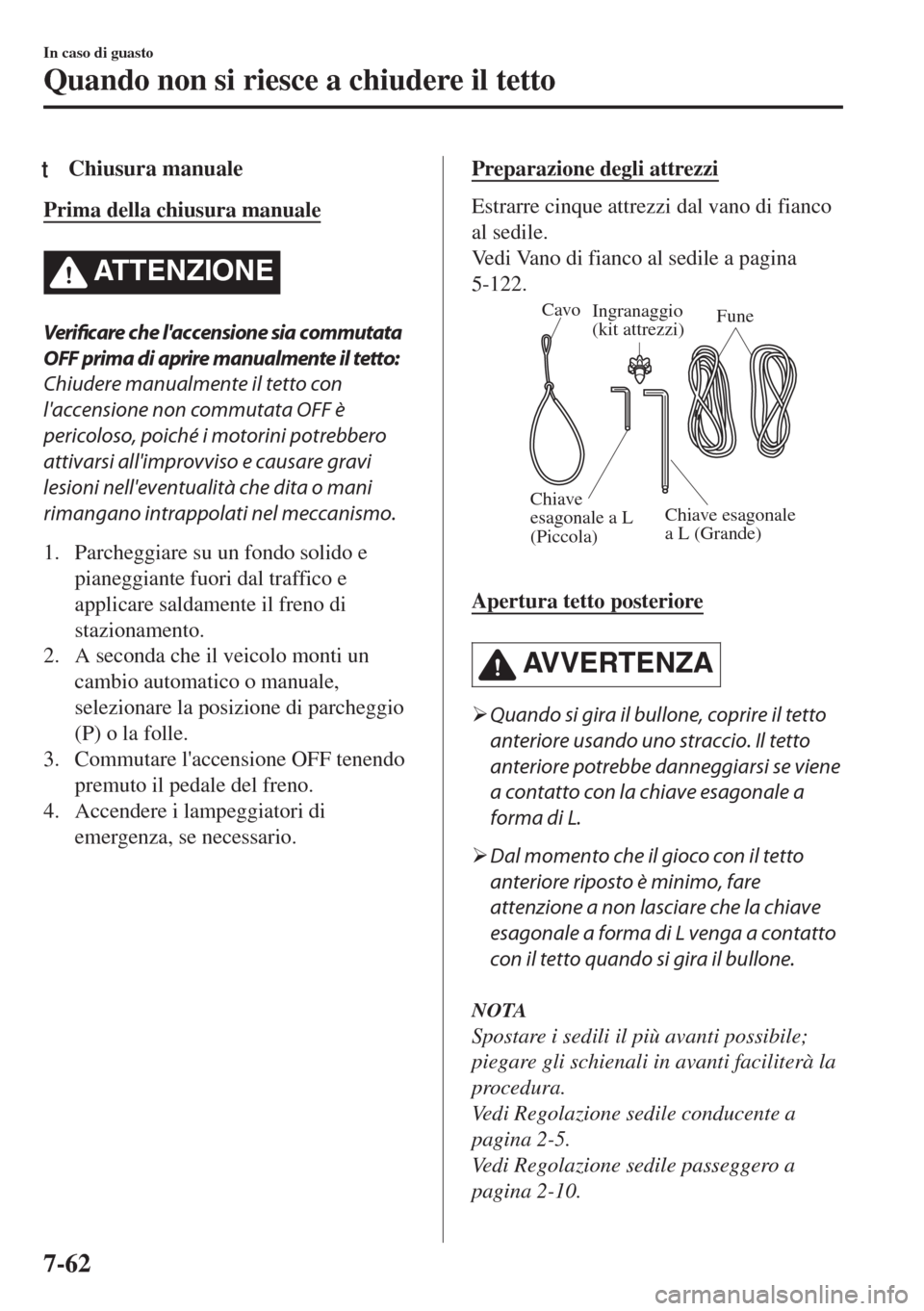

tChiusura manuale
Prima della chiusura manuale
ATTENZIONE
Verificare che l'accensione sia commutata
OFF prima di aprire manualmente il tetto:
Chiudere manualmente il tetto con
l'accensione non commutata OFF è
pericoloso, poiché i motorini potrebbero
attivarsi all'improvviso e causare gravi
lesioni nell'eventualità che dita o mani
rimangano intrappolati nel meccanismo.
1. Parcheggiare su un fondo solido e
pianeggiante fuori dal traffico e
applicare saldamente il freno di
stazionamento.
2. A seconda che il veicolo monti un
cambio automatico o manuale,
selezionare la posizione di parcheggio
(P) o la folle.
3. Commutare l'accensione OFF tenendo
premuto il pedale del freno.
4. Accendere i lampeggiatori di
emergenza, se necessario.
Preparazione degli attrezzi
Estrarre cinque attrezzi dal vano di fianco
al sedile.
Vedi Vano di fianco al sedile a pagina
5-122.
Cavo
Ingranaggio
(kit attrezzi)Fune
Chiave
esagonale a L
(Piccola)Chiave esagonale
a L (Grande)
Apertura tetto posteriore
AVVERTENZA
¾Quando si gira il bullone, coprire il tetto
anteriore usando uno straccio. Il tetto
anteriore potrebbe danneggiarsi se viene
a contatto con la chiave esagonale a
forma di L.
¾Dal momento che il gioco con il tetto
anteriore riposto è minimo, fare
attenzione a non lasciare che la chiave
esagonale a forma di L venga a contatto
con il tetto quando si gira il bullone.
NOTA
Spostare i sedili il più avanti possibile;
piegare gli schienali in avanti faciliterà la
procedura.
Vedi Regolazione sedile conducente a
pagina 2-5.
Vedi Regolazione sedile passeggero a
pagina 2-10.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-62

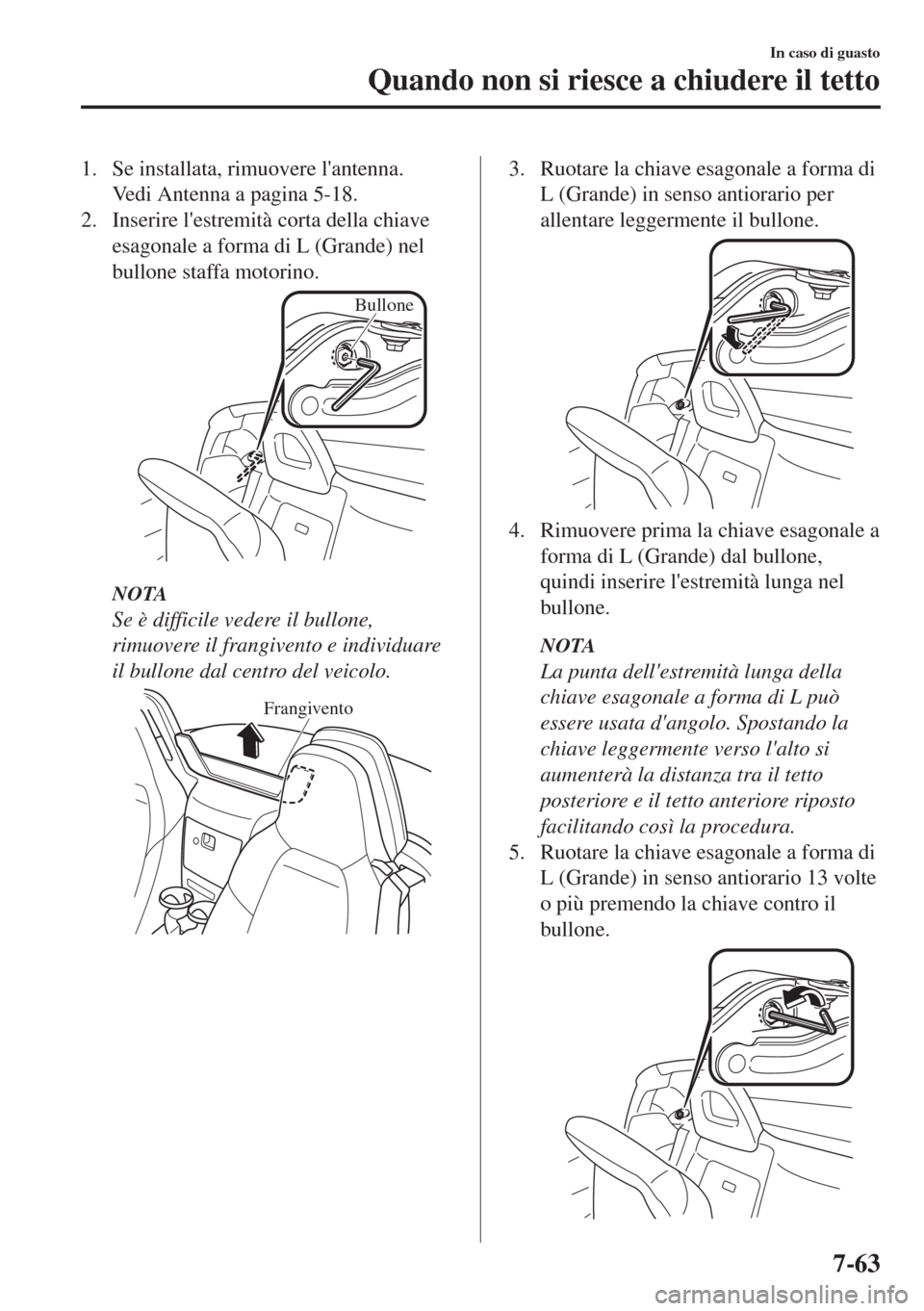

1. Se installata, rimuovere l'antenna.
Vedi Antenna a pagina 5-18.
2. Inserire l'estremità corta della chiave
esagonale a forma di L (Grande) nel
bullone staffa motorino.
Bullone
NOTA
Se è difficile vedere il bullone,
rimuovere il frangivento e individuare
il bullone dal centro del veicolo.
Frangivento
3. Ruotare la chiave esagonale a forma di
L (Grande) in senso antiorario per
allentare leggermente il bullone.
4. Rimuovere prima la chiave esagonale a
forma di L (Grande) dal bullone,
quindi inserire l'estremità lunga nel
bullone.
NOTA
La punta dell'estremità lunga della
chiave esagonale a forma di L può
essere usata d'angolo. Spostando la
chiave leggermente verso l'alto si
aumenterà la distanza tra il tetto
posteriore e il tetto anteriore riposto
facilitando così la procedura.
5. Ruotare la chiave esagonale a forma di
L (Grande) in senso antiorario 13 volte
o più premendo la chiave contro il
bullone.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-63

NOTA
•Non è possibile rimuovere
completamente il bullone.
•Se è difficile ruotare il bullone,
ripetere il passo 3 alcune volte.
6. Agganciare il filo al perno di
collegamento indicato in figura.
7. Mentre una persona spinge in giù il
tetto posteriore, un'altra tira il filo fino
a quando si avverte uno scatto e il tetto
posteriore si sblocca.
Blocco
Perno di
collegamentoCavo
Sblocco
8. Eseguire la stessa procedura sull'altro
lato.
9. Stando in piedi su entrambi i lati del
veicolo, sollevare il tetto posteriore
nella posizione in cui si arresta tenendo
cercando di tenere i lati sinistro e
destro il più paralleli possibile.
AVVERTENZA
¾Non lasciare andare il tetto posteriore
su entrambi i lati finché non è
completamente aperto. Il tetto
posteriore potrebbe cadere se rilasciato
in anticipo e causare gravi lesioni.
¾Non tentare di sollevare il tetto
posteriore a forza. Se il tetto
posteriore viene sollevato a forza
senza essere sbloccato, potrebbe
danneggiare parti del veicolo.
¾Sollevare il tetto posteriore tenendo i
lati destro e sinistro il più paralleli
possibile. Se il tetto posteriore viene
sollevato con il lato sinistro o destro
inclinati, potrebbe deformare il
meccanismo di collegamento.
Chiusura tetto anteriore
AVVERTENZA
¾Alcune fasi della procedura richiedono di
assumere posizioni scomode per un certo
periodo di tempo che, se prolungato, può
causare lesioni.
¾
Eseguire la procedura con molta attenzione
evitando che le dita o le mani restino
impigliate durante la chiusura del tetto
anteriore. In caso contrario, ci si potrebbe
procurare lesioni alle mani o alle dita.
¾La rimozione del rivestimento padiglione
è inclusa nella procedura, tuttavia non
guidare mai il veicolo con il rivestimento
padiglione rimosso. Guidare il veicolo
con il rivestimento padiglione rimosso è
proibito dalla legge. Eseguire
correttamente la procedura attenendosi
alle istruzioni.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-64

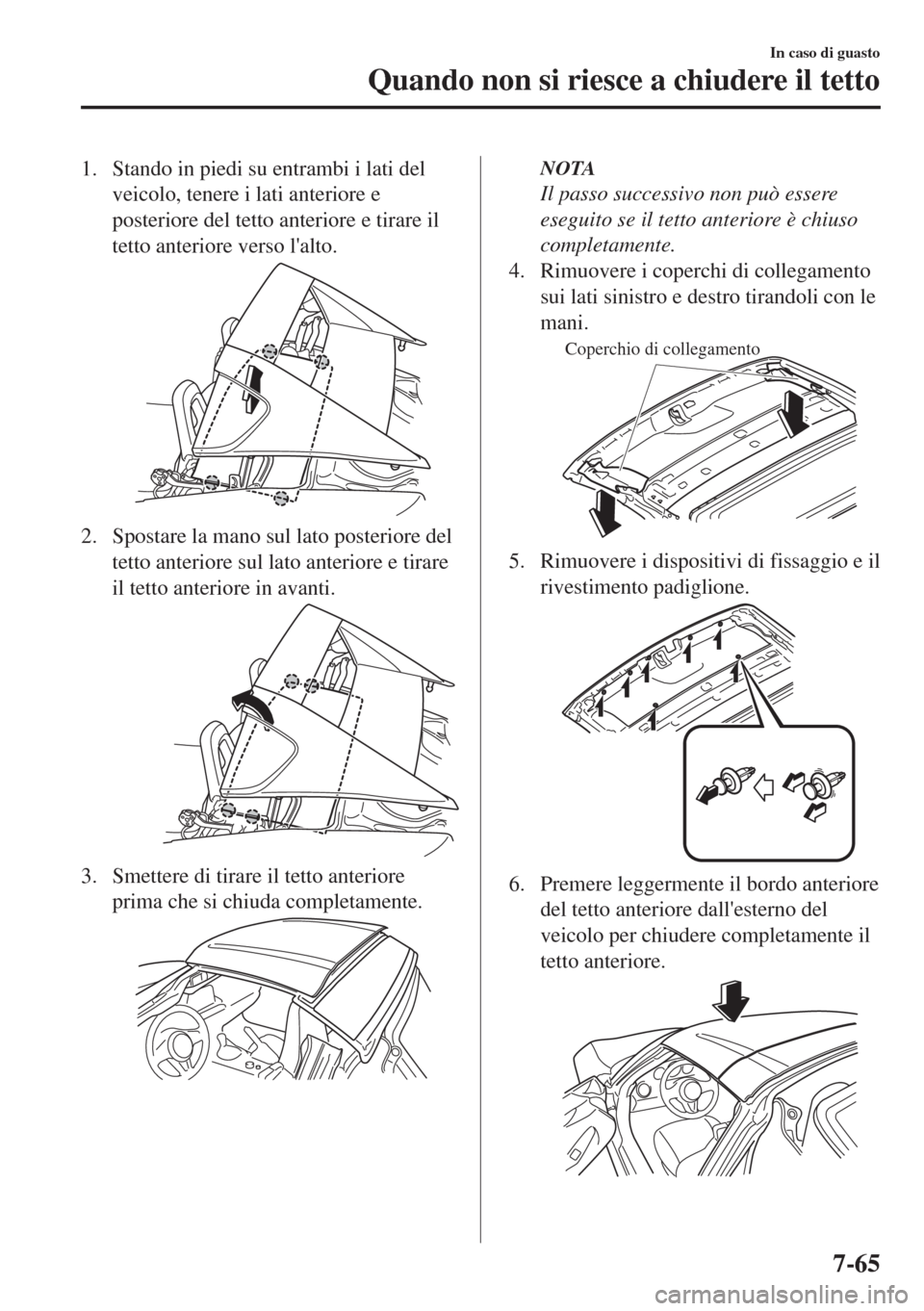

1. Stando in piedi su entrambi i lati del
veicolo, tenere i lati anteriore e
posteriore del tetto anteriore e tirare il
tetto anteriore verso l'alto.
2. Spostare la mano sul lato posteriore del
tetto anteriore sul lato anteriore e tirare
il tetto anteriore in avanti.
3. Smettere di tirare il tetto anteriore
prima che si chiuda completamente.
NOTA
Il passo successivo non può essere
eseguito se il tetto anteriore è chiuso
completamente.
4. Rimuovere i coperchi di collegamento
sui lati sinistro e destro tirandoli con le
mani.
Coperchio di collegamento
5. Rimuovere i dispositivi di fissaggio e il
rivestimento padiglione.
6. Premere leggermente il bordo anteriore
del tetto anteriore dall'esterno del
veicolo per chiudere completamente il
tetto anteriore.
In caso di guasto
Quando non si riesce a chiudere il tetto
7-65

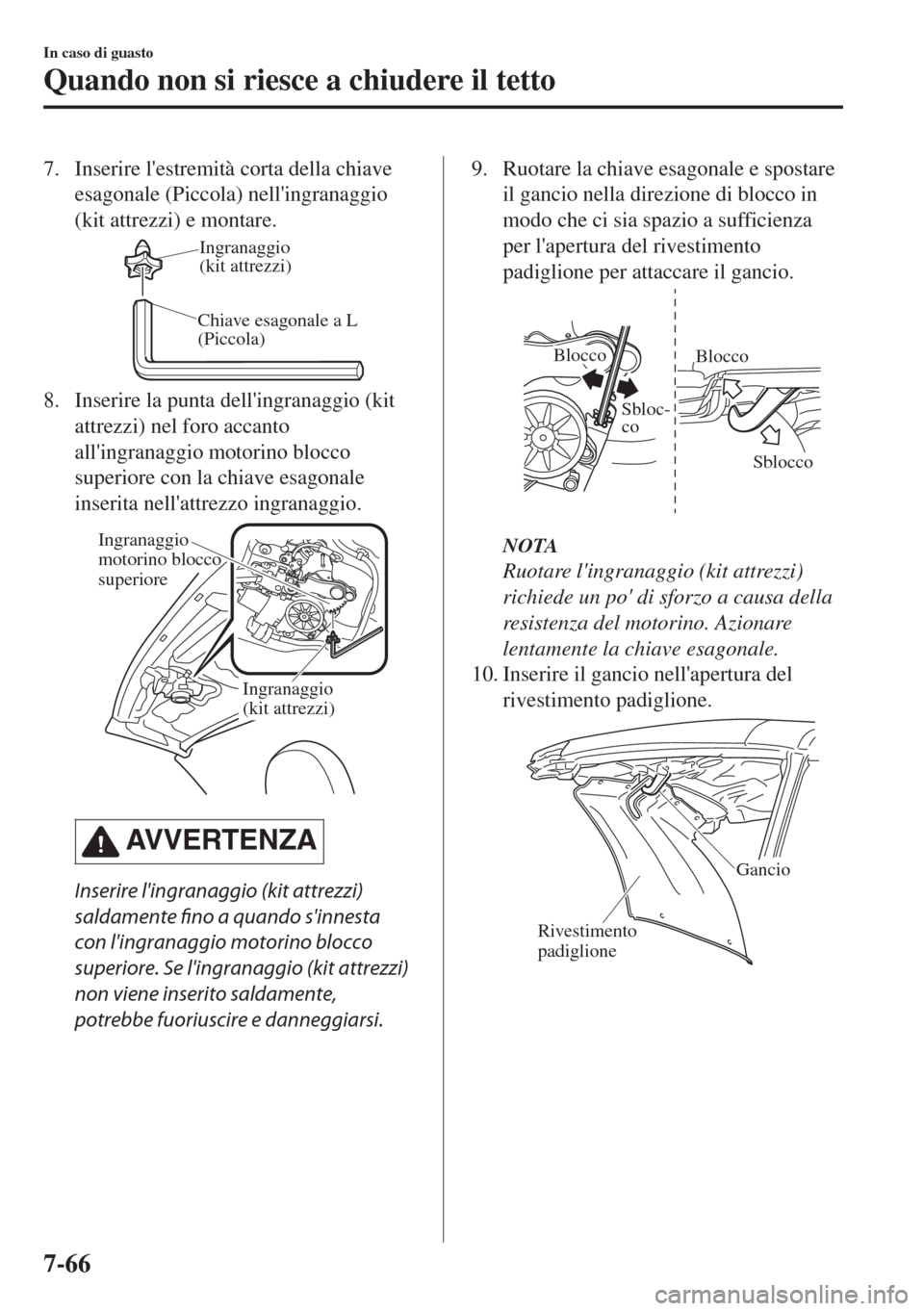

7. Inserire l'estremità corta della chiave
esagonale (Piccola) nell'ingranaggio
(kit attrezzi) e montare.
Chiave esagonale a L
(Piccola) Ingranaggio
(kit attrezzi)
8. Inserire la punta dell'ingranaggio (kit
attrezzi) nel foro accanto
all'ingranaggio motorino blocco
superiore con la chiave esagonale
inserita nell'attrezzo ingranaggio.
Ingranaggio
motorino blocco
superiore
Ingranaggio
(kit attrezzi)
AV V E R T E N Z A
Inserire l'ingranaggio (kit attrezzi)
saldamente fino a quando s'innesta
con l'ingranaggio motorino blocco
superiore. Se l'ingranaggio (kit attrezzi)
non viene inserito saldamente,
potrebbe fuoriuscire e danneggiarsi.
9. Ruotare la chiave esagonale e spostare
il gancio nella direzione di blocco in
modo che ci sia spazio a sufficienza
per l'apertura del rivestimento
padiglione per attaccare il gancio.
Sbloc-
co
Sblocco
BloccoBlocco
NOTA
Ruotare l'ingranaggio (kit attrezzi)
richiede un po' di sforzo a causa della
resistenza del motorino. Azionare
lentamente la chiave esagonale.
10. Inserire il gancio nell'apertura del
rivestimento padiglione.
Gancio
Rivestimento
padiglione
In caso di guasto
Quando non si riesce a chiudere il tetto
7-66
