Page 431 of 635
Pretinci za odlaganje
UPOZORENJE
Neka kutije za spremanje budu zatvorene
tijekom vožnje:
Vožnja s otvorenim kutijama za spremanje
je opasna. Kako bi se smanjila mogućnost
ozljeđivanja u nesreći ili pri naglom
zaustavljanju, neka kutije za spremanje
budu zatvorene tijekom vožnje.
Ne stavljajte predmete u spremnike bez
poklopca:
Spremanje predmeta u spremnike bez
poklopca je opasno jer se mogu razbacati
po kabini ako vozilo naglo ubrza te
uzrokovati ozljede ovisno o tome kako je
predmet spremljen.
OPREZ
Ne ostavljate upaljače ni naočale u
kutijama za spremanje ako ste parkirani na
suncu. Upaljač bi mogao eksplodirati, a
plastični materijal naočala mogao bi se
deformirati i puknuti uslijed visoke
temperature.
tPretinac konzole
Da biste ih koristili otvorite poklopac.
ttBo þni pretinac sjedala
OPREZ
Kada se koristite držačima za čaše na
stražnjoj konzoli, uklonite sve čaše prije
otvaranja bočnog pretinca između sjedala.
Ako se bočni pretinac između sjedala otvori
dok su čaše i dalje na njemu, poklopac će
udariti o čaše i prouzrokovati prolijevanje
sadržaja.
Da biste otvorili, pritisnite zasun prema
dolje kako biste otvorili bo þni pretinac
sjedala.
Unutarnje zna þajke
Unutarnja oprema
5-119

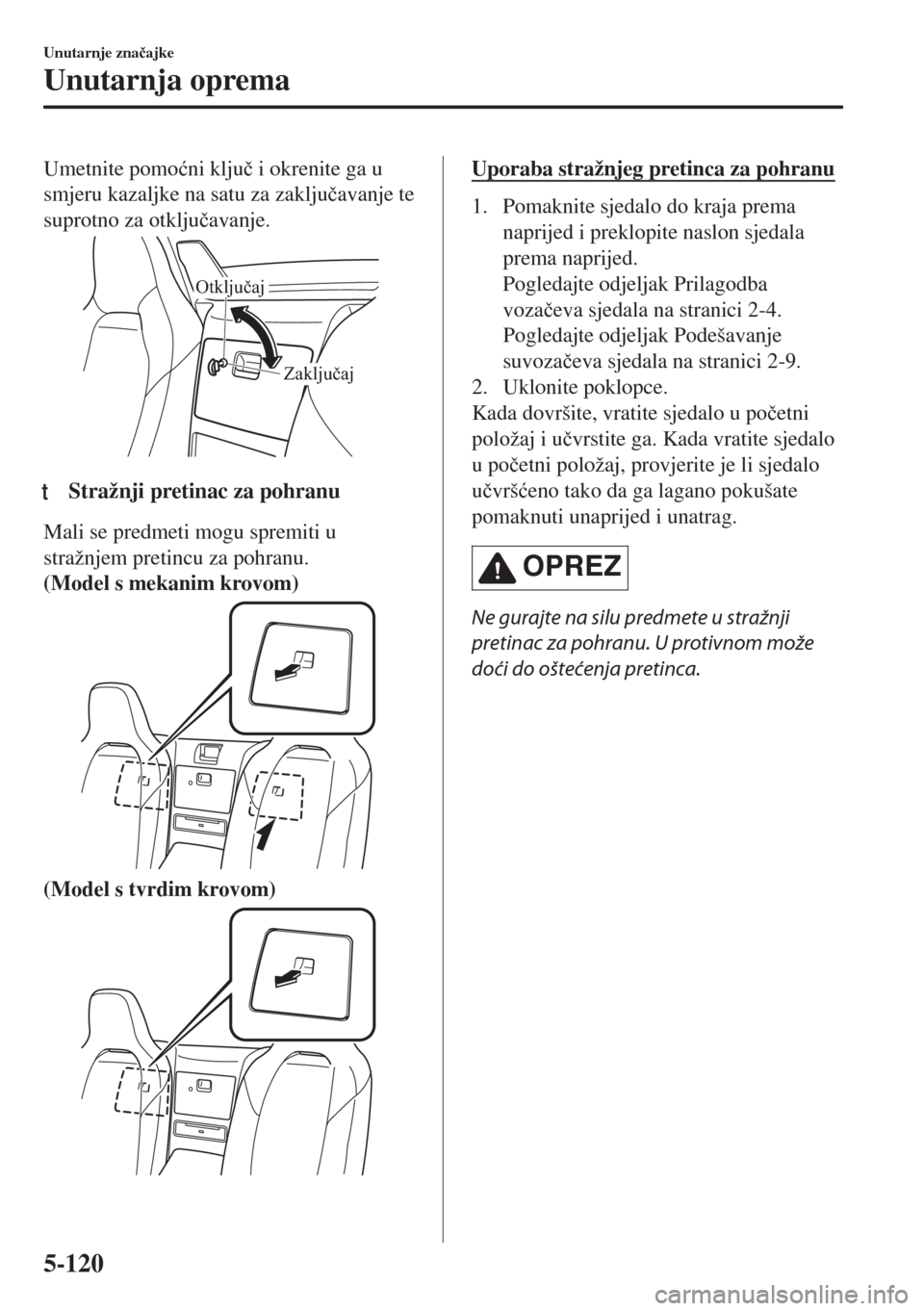

Page 432 of 635
Umetnite pomo üni klju þ i okrenite ga u
smjeru kazaljke na satu za zaklju þavanje te
suprotno za otklju þavanje.
Zaključaj Otključaj
ttStražnji pretinac za pohranu
Mali se predmeti mogu spremiti u
stražnjem pretincu za pohranu.
(Model s mekanim krovom)
(Model s tvrdim krovom)
Uporaba stražnjeg pretinca za pohranu
1. Pomaknite sjedalo do kraja prema
naprijed i preklopite naslon sjedala
prema naprijed.
Pogledajte odjeljak Prilagodba
voza þeva sjedala na stranici 2-4.
Pogledajte odjeljak Podešavanje
suvoza þeva sjedala na stranici 2-9.
2. Uklonite poklopce.
Kada dovršite, vratite sjedalo u po þetni
položaj i u þvrstite ga. Kada vratite sjedalo
u po þetni položaj, provjerite je li sjedalo
u þvrš üeno tako da ga lagano pokušate
pomaknuti unaprijed i unatrag.
OPREZ
Ne gurajte na silu predmete u stražnji
pretinac za pohranu. U protivnom može
doći do oštećenja pretinca.
Unutarnje zna þajke
Unutarnja oprema
5-120
Page 433 of 635
Uklonjiva pepeljara*
Uklonjiva pepeljara može biti u þvrš üena i
upotrebljavati se u bilo kojem drža þu za
þaše.
UPOZORENJE
Uklonjivu pepeljaru koristiti samo u
fiksiranom položaju i pazite da je potpuno
umetnuta:
Opasno je koristiti pepeljaru izvan
fiksiranog položaja ili ako nije do kraja
umetnuta. Cigarete se mogu kotrljati ili
ispasti iz pepeljaru u vozilo i izazvati požar.
Osim toga, opušci cigareta neće se
potpuno ugasiti sami, čak i ako je poklopac
pepeljare zatvoren.
OPREZ
Pepeljaru ne koristite za otpatke. Time
možete izazvati požar.
Za korištenje pepeljare umetnite je izravno
u drža þ za šalicu.
Ako želite ukloniti pepeljaru, povucite je
prema gore.
Štitnik od vjetra
Ovaj štitnik za vjetar smanjuje stražnji
udar vjetra u kabinu tijekom vožnje s
otvorenim sklopivim krovom.
(Model s mekanim krovom)
Štitnik za vjetar
(Model s tvrdim krovom)
Štitnik od vjetra
Unutarnje zna þajke
Unutarnja oprema
*Neki modeli.5-121
Page 434 of 635
MEMO
5-122
Page 435 of 635
6Održavanje i briga
Kako održavati Mazdu u odli þnom stanju.
Važne informacije ............................. 6-2
Uvod ............................................ 6-2
Redovito održavanje .........................6-3
Redovito održavanje .................... 6-3
Kontrola održavanja ...................6-14
Korisni þko održavanje ................... 6-17
Mjere opreza pri korisni þkom
održavanju ..................................6-17
Poklopac motora ........................ 6-19
Pregled odjeljka motora ............. 6-21
Motorno ulje .............................. 6-22
Rashladno sredstvo motora ........ 6-25
Te k u üina za ko þnice/spojku ....... 6-27
Te k u üina za pranje prozora i prednjih
svjetala ....................................... 6-28
Podmazivanje karoserije ............ 6-28
Metlice brisa þa ........................... 6-29
Akumulator ................................ 6-32
Zamjena baterije klju þa ..............6-35
Gume ..........................................6-37
Žarulje ........................................ 6-40
Osigura þi .................................... 6-49
Briga o izgledu ................................ 6-54
Briga o vanjskom dijelu ............. 6-54
Briga o unutrašnjosti .................. 6-63
6-1
Page 436 of 635
![MAZDA MODEL MX-5 2018 Upute za uporabu (in Crotian) Uvod
% X G L W H R S U H ] Q L N D N R V H Q H E L V W H R ] O L M H G L O L W L M H N R P S U H J O H G D Y D Q M D Y R ] L O D ] D P M H Q M L Y D Q M D J X P H
L O L Q H](/img/28/13983/w960_13983-435.png "MAZDA MODEL MX-5 2018 Upute za uporabu (in Crotian) Uvod
% X G L W H R S U H ] Q L N D N R V H Q H E L V W H R ] O L M H G L O L W L M H N R P S U H J O H G D Y D Q M D Y R ] L O D ] D P M H Q M L Y D Q M D J X P H
L O L Q H")
Uvod
% X G L W H R S U H ] Q L N D N R V H Q H E L V W H R ] O L M H G L O L W L M H N R P S U H J O H G D Y D Q M D Y R ] L O D ] D P M H Q M L Y D Q M D J X P H
L O L Q H N H Y U V W H R G U
Page 437 of 635
Redovito održavanje
NAPOMENA
Nakon propisanog razdoblja nastavite obavljati potrebno održavanje u preporu þenim
intervalima.
Kontrola sustava za ispušne plinove i povezanih sustava
Sustavi paljenja i goriva jako su važni za sustav kontrole ispušnih plinova i u þinkovitost
rada motora. Ne dirajte ih neovlašteno.
Sve preglede i prilagodbe mora napraviti stru þni serviser, preporu þujemo ovlaštenog
Mazdina servisera.
tEuropa
Moj Mazda servis
Moja Mazda servis je zna þajka pra üenja održavanja koja vas upozorava na potrebe održava-
nja uklju þivanjem signalnog svijetla klju þa i/ili prikazivanjem posebne poruke na plo þi s in-
strumentima.
U svakom slu þaju, svako održavanje mora se izvršiti svakih 20.000 km ili 12 mjeseci nakon
prethodnog održavanja, ovisno o tome što se od tri doga ÿaja (20.000 km, 12 mjeseci ili za-
slon / pokazatelj klju þa) najprije pojavi.
Održavanje 1. 2. 3. 4. 5. 6. 7. 8. 9.10. 11. 12.
Svje üice*1Zamijenite svakih 120.000 km.
Filtar zraka
*2RRRR
Sustav za isparavanje (ako je ugra ÿen) PPPP
Pogonsko remenje
*3PPPP
Motorno ulje i filtar
*4*5RRRRRRRRRRRR
Rashladni sustav P P P P P P
Rashladno sredstvo motora
*6Zamijenite nakon prvih 200.000 km ili 10 godina; nakon toga
svakih 100.000 km ili 5 godina.
Vodovi i crijeva za gorivo P P P P P P
Akumulator
*7PPPPPPPPPPPP
Vodovi, crijeva i priklju þci za ko þnice PPPPPPPPPPPP
Te k u üina za ko þnice
*8RRRRRR
Parkirna ko þnica PPPPPPPPPPPP
Disk ko þnice PPPPPPPPPPPP
Upravljanje i prijenos P P P P P P
Ulje za ru þni prijenos R R
Ulje u stražnjem diferencijalu
*9
Održavanje i briga
Redovito održavanje
6-3
Page 438 of 635
Održavanje 1. 2. 3. 4. 5. 6. 7. 8. 9.10. 11. 12.
Prednji i stražnji ovjes, kuglasti zglobovi i aksi-
jalna izvedba ležajeva kota þaPPPPPP
Manžete poluosovine P P P P P P
Ispušni sustav i toplinski štitovi Pregledajte svakih 80.000 km ili 5 godina.
Vijci i matice na šasiji i karoseriji T T T T T T
Stanje karoserije (odnosi se na hr ÿu, koroziju i
perforacije)PPPPPPPPPPPP
Gume (uklju þuju üi pri þuvnu gumu) (s prilagod-
bom tlaka zraka)
*10PPPPPPPPPPPP
Komplet za popravak probušene gume (ako po-
stoji)
*11PPPPPPPPPPPP
Simboli u tablici:
P: Pregledaj: po potrebi pregledajte i o þistite, popravite, prilagodite, dolijte ili zamijenite.
R: Zamijeni
L: Podmaži
C: O þisti
T: U þvrsti
D: Ispusti
Napomene:
*1 U zemljama ispod pregledajte svje üice svakih 10.000 km ili 12 mjeseci prije zamjene kod preporu þenog
intervala.
Albanija, Bosna i Hercegovina, Bugarska, Hrvatska, Latvija, Makedonija, Moldavija, Crna Gora, Rumunjska,
Srbija, Slova þka, Ukrajina
*2 Ako se vozilo koristi u vrlo prašnjavim ili pješ þanim podru þjima, o þistite i, ako je potrebno, zamijenite filtar
zraka þeš üe od preporu þenog razdoblja.
*3Tako ÿer pregledajte pogonske remene klima-ure ÿaja, ako je u opremi.
Ako se vozilo prvenstveno koristi u bilo kojem od sljede üih radnih uvjeta, pregledajte pogonsko remenje
svakih 20.000 km ili 12 mjeseci.
a) Vožnja u prašnjavim uvjetima
b) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
c) Dugotrajna vožnja pri niskim temperaturama ili þesta vožnja samo na kratkim udaljenostima
d) Vožnja u ekstremno toplim uvjetima
e) Neprestana vožnja u planinskim uvjetima
*4 Fleksibilna postavka tvorni þki je unaprijed postavljena za neke zemlje u Europi. Pojedinosti zatražite od
ovlaštenog Mazdina servisera. Fleksibilna postavka može se postaviti ako se vozilo koristi uglavnom gdje ne
vrijedi ni jedan od sljede üih uvjeta.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
Kad se odabere fleksibilno održavanje, vozilo izra þunava trajanje preostalog ulja na temelju uvjeta rada motora
i daje vam do znanja kad je potrebna zamjena ulja uklju þivanjem svjetla s oznakom klju þa za odvijanje na
plo þi s instrumentima.
Ponovno postavite podatke o motornom ulju nakon svake promjene motornog ulja, bez obzira na prikaz
signalnog svjetla za poruku / klju þ za odvijanje.
Održavanje i briga
Redovito održavanje
6-4
Page 439 of 635
*5 Ako se vozilo naro þito koristi u bilo kojem od sljede üih uvjeta, zamijenite motorno ulje i uljni filtar svakih
10.000 km ili þeš üe.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Dugotrajna vožnja pri niskim temperaturama ili þesta vožnja samo na kratkim udaljenostima
e) Vožnja u ekstremno toplim uvjetima
f) Neprestana vožnja u planinskim uvjetima
*6 Preporu þuje se upotreba sredstva FL-22 prilikom izmjene rashladnog sredstva motora. Uporaba nekog drugog
rashladnog sredstva motora osim FL-22 može prouzro þiti zna þajno ošte üenje motora i sustava za hla ÿenje.
*7 Provjerite razinu elektrolita u akumulatorskoj teku üini, njezinu relativnu gusto üu i vanjski izgled akumulatora.
Akumulatori zatvorenog tipa zahtijevaju samo provjeru vanjskog izgleda.
*8 Kod pretjerane uporabe ko þnica (na primjer, kod vožnje u teškim uvjetima ili u planinama) ili ako se vozilo
koristi u ekstremno vlažnim klimatskim uvjetima, mijenjajte sredstvo za ko þnice svake godine.
*9 Ako se ovaj dio uroni u vodu, mora se obaviti zamjena ulja.*10 Rotiranje guma preporu þuje se svakih 10.000 km.*11 Provjerite rok trajanja teku üine za popravak guma svake godine prilikom periodi þnog održavanja. Zamijenite
bocu teku üine za popravak guma novom prije nego istekne rok trajanja.
Održavanje i briga
Redovito održavanje
6-5
Page 440 of 635
tOsim Europe
Izrael
Interval održavanjaBroj mjeseci ili kilometara, što se prvo ispuni
Mjeseci 1224364860728496108120132144
× 1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Svje üice Zamijenite svakih 120.000 km ili 6 godina.
Filtar goriva Zamijenite svakih 135.000 km.
Sustav za isparavanje (ako je ugra ÿen) PPP
Vodovi i crijeva za gorivo P P P P P P
Pogonsko remenje
*1PPPPPPPPPPPP
Motorno ulje i filtar
*2RRRRRRRRRRRR
Filtar zraka
*3CCCRCCCRCCCR
Rashladni sustav P P P P P P
Rashladno sredstvo motora
*4Zamijenite nakon prvih 195.000 km ili 10 godina; nakon toga
svakih 90.000 km ili 5 godina.
Akumulator
*5PPPPPPPPPPPP
Vodovi, crijeva i priklju þci za ko þnice PPPPPPPPPPPP
Te k u üina za ko þnice
*6PRPRPRPRPRPR
Parkirna ko þnica PPPPPPPPPPPP
Servo-ko þnice (poja þiva þ sile ko þenja) i crijevaPPPPPPPPPPPP
Disk ko þnice PPPPPPPPPPPP
Upravljanje i prijenos PPPPPP
Ulje za ru þni prijenos R R
Ulje u stražnjem diferencijalu
*7
Prednji i stražnji ovjes, kuglasti zglobovi i aksi-
jalna izvedba ležajeva kota þaPPPPPPPPPPPP
Manžete poluosovine P P P P
Ispušni sustav i toplinski štitovi Provjerite svakih 75.000 km.
Vijci i matice na šasiji i karoseriji TTTTTTTTTTTT
Stanje karoserije (odnosi se na hr ÿu, koroziju i
perforacije)Provjerite svake godine.
Gume (uklju þuju üi pri þuvnu gumu) (s prilago-
ÿenim tlakom zraka)PPPPPPPPPPPP
Komplet za popravak probušene gume (ako po-
stoji)
*8Provjerite svake godine.
Održavanje i briga
Redovito održavanje
6-6
