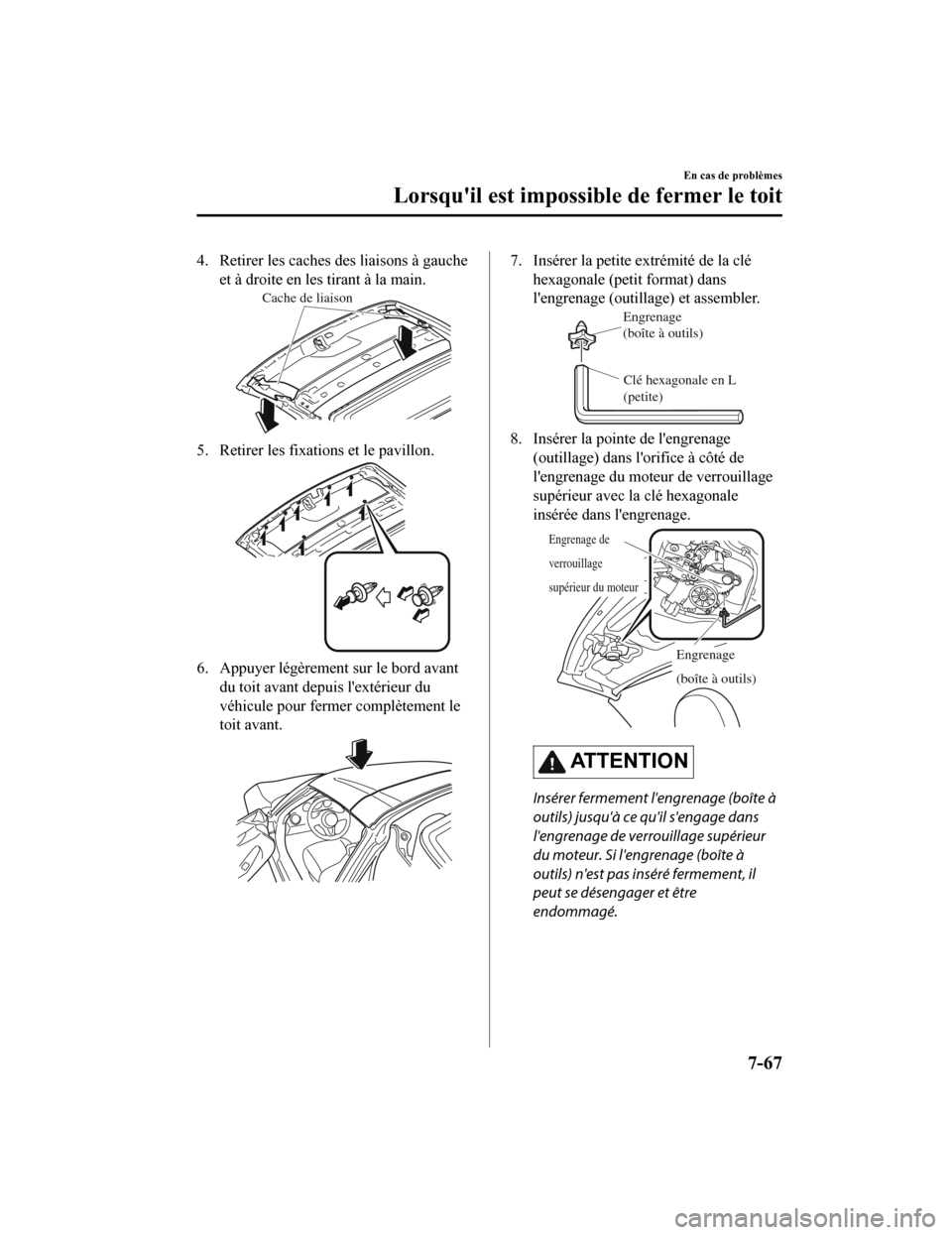

4. Retirer les caches des liaisons à gaucheet à droite en les tirant à la main.
Cache de liaison
5. Retirer les fixations et le pavillon.
6. Appuyer légèrement sur le bord avantdu toit avant depuis l'extérieur du
véhicule pour fermer complètement le
toit avant.
7. Insérer la petite extrémité de la clé
hexagonale (petit format) dans
l'engrenage (outillage) et assembler.
Clé hexagonale en L
(petite)
Engrenage
(boîte à outils)
8. Insérer la pointe de l'engrenage
(outillage) dans l'orifice à côté de
l'engrenage du moteur de verrouillage
supérieur avec la clé hexagonale
insérée dans l'engrenage.
Engrenage de
verrouillage
supérieur du moteur
Engrenage
(boîte à outils)
ATTENTION
Insérer fermement l'engrenage (boîte à
outils) jusqu'à ce qu'il s'engage dans
l'engrenage de verrouillage supérieur
du moteur. Si l'engrenage (boîte à
outils) n'est pas inséré fermement, il
peut se désengager et être
endommagé.
En cas de problèmes
Lorsqu'il est impossible de fermer le toit
7-67
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

9. Tourner la clé hexagonale et déplacerle crochet dans le sens du verrouillage
de sorte qu'il y ait suffisamment
d'espace pour attacher l'ouverture du
revêtement de toit au crochet.
Déverrouiller
Déverrouiller
VerrouillerVerrouiller
REMARQUE
Tourner l'engrenage (boîte à outils)
demande un certain effort en raison de
la résistance du moteur. Manœuvrer la
clé hexagonale lentement.
10. Insérer le crochet dans l'ouverture du pavillon.
Crochet
Pavillon
11. Tourner la clé hexagonale (petite) et
l'engrenage (boîte à outils) dans le sens
inverse des aiguilles d'une montre et
engager le crochet sur côté de la
carrosserie du véhicule.
REMARQUE
Le levier de verrouillage supérieur
s'engage sur la carrosserie du véhicule
(état verrouillé) à la position où les
dents de l'engrenage (boîte à outils)
sont en contact avec le support.

Engrenage
(boîte à outils)
Support
En cas de problèmes
Lorsqu'il est impossible de fermer le toit
7-68
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

12. Soulever l'extrémité arrière du pavillonarticulée à l'ouverture du pavillon.
13. Installer le pavillon sur le toit avant enutilisant les fixations aux deux
emplacements.
REMARQUE
Les fixations aux cinq emplacements à
l'avant du pavillon ne sont pas serrées.
Veiller à ne pas perdre les fixations car
elles seront requises pour l'entretien
nécessaire par le concessionnaire
agréé Mazda.
14. Installer les caches des liaisons à
gauche et à droite d epuis l'intérieur du
véhicule.
Cache de liaison
Fermeture du toit arrière
AT T E N T I O N
 Fermer lentement le toit arrière. Si le toit
arrière est fermé brutalement, une main
ou une autre partie du corps pourrait être
pincée, entraînant des blessures graves.
 Ne pas tenter de pousser de force le toit
arrière. Cela pourrait endommager les
pièces du véhicule.
1. Plier la corde en deux et l’accrocher à la goupille d'articulation du toit arrière.
Corde Axe de liaison
2. Effectuer la même procédure de l'autre
côté.
En cas de problèmes
Lorsqu'il est impossible de fermer le toit
7-69
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

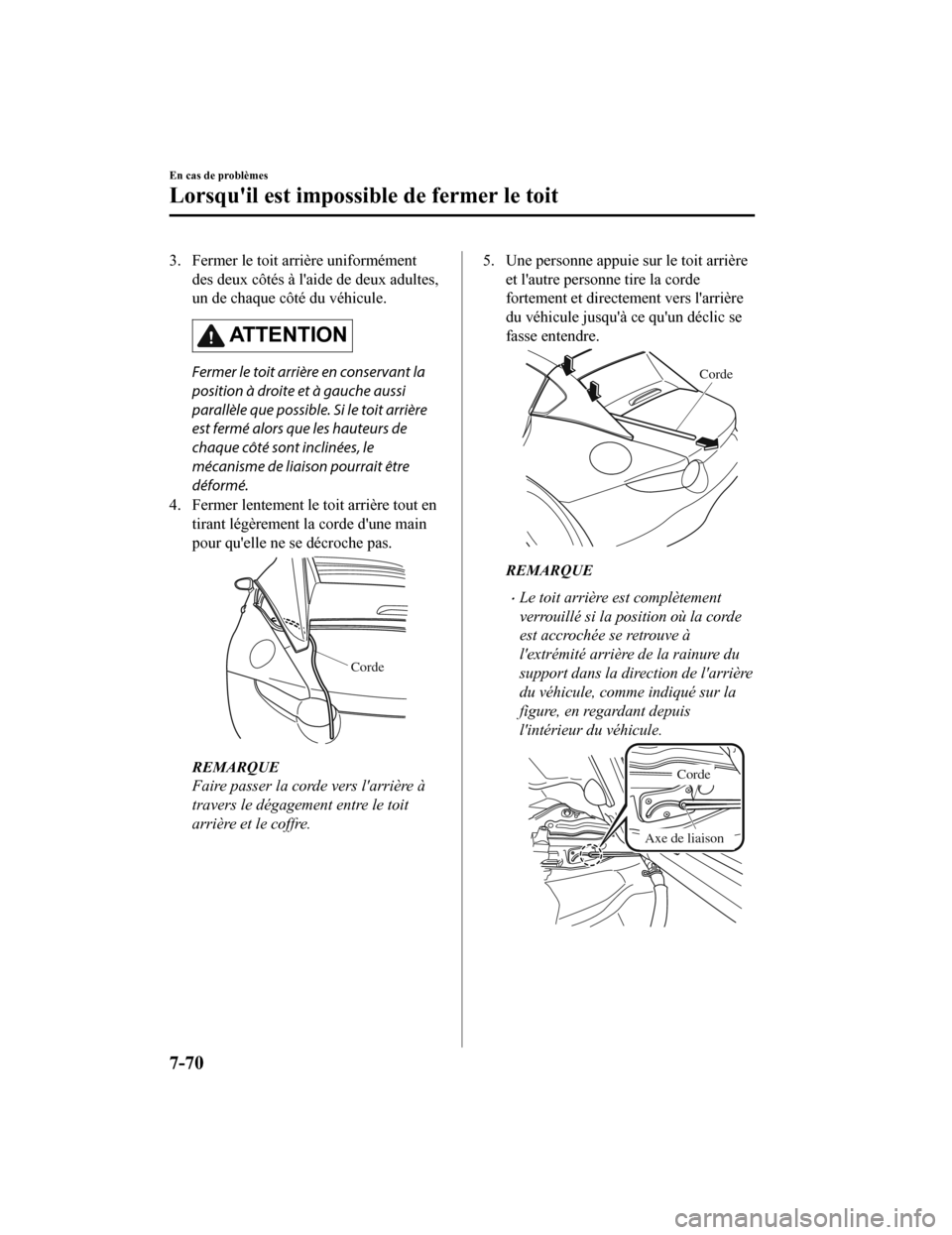

3. Fermer le toit arrière uniformémentdes deux côtés à l'aide de deux adultes,
un de chaque côté du véhicule.
ATTENTION
Fermer le toit arrière en conservant la
position à droite et à gauche aussi
parallèle que possible. Si le toit arrière
est fermé alors que les hauteurs de
chaque côté sont inclinées, le
mécanisme de liaison pourrait être
déformé.
4. Fermer lentement le toit arrière tout en tirant légèrement la corde d'une main
pour qu'elle ne se décroche pas.
Corde
REMARQUE
Faire passer la corde vers l'arrière à
travers le dégagement entre le toit
arrière et le coffre.
5. Une personne appuie sur le toit arrière
et l'autre personne tire la corde
fortement et directem ent vers l'arrière
du véhicule jusqu'à ce qu'un déclic se
fasse entendre.
Corde
REMARQUE
Le toit arrière est complètement
verrouillé si la position où la corde
est accrochée se retrouve à
l'extrémité arrière de la rainure du
support dans la direction de l'arrière
du véhicule, comme indiqué sur la
figure, en regardant depuis
l'intérieur du véhicule.
Corde
Axe de liaison
En cas de problèmes
Lorsqu'il est impossible de fermer le toit
7-70
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

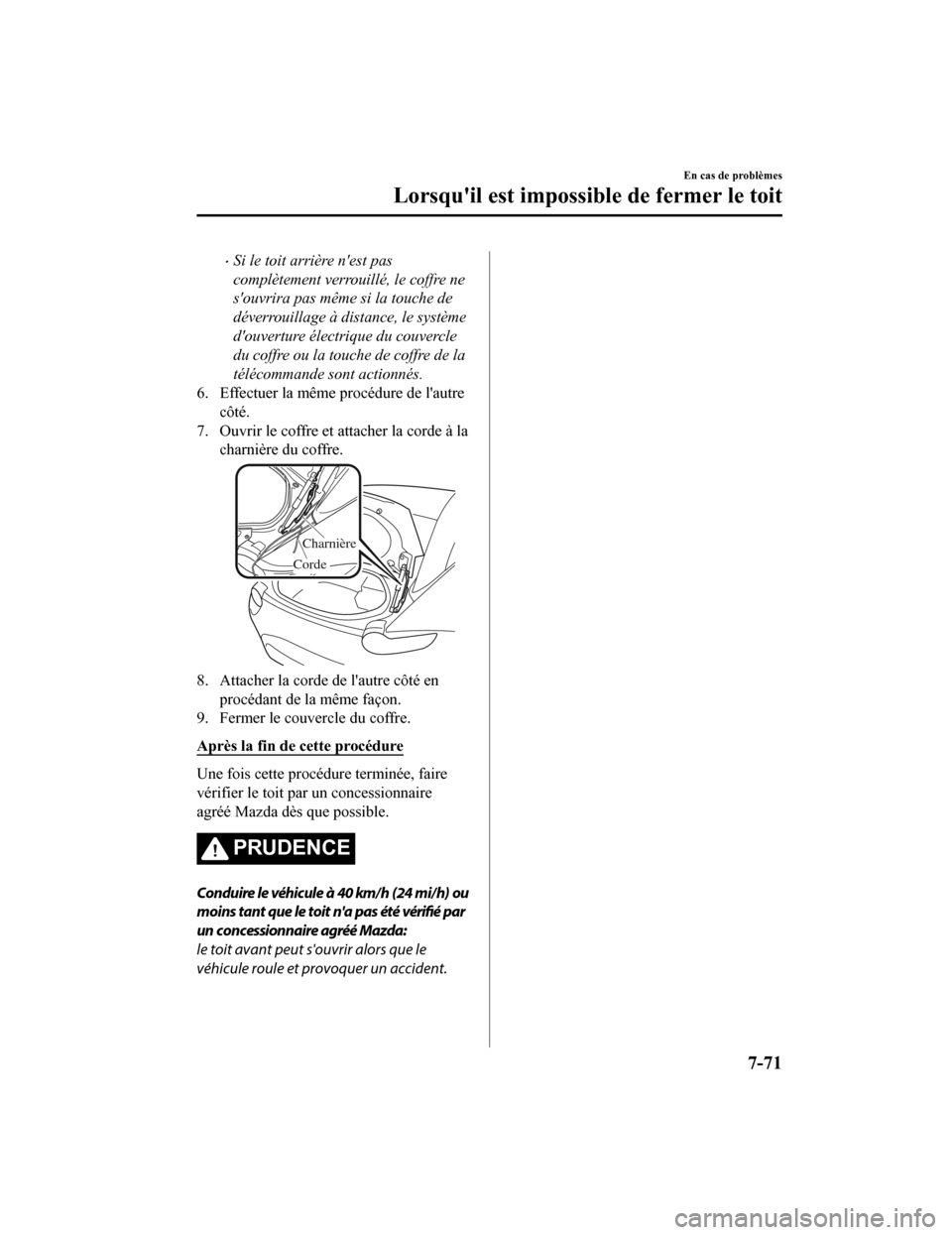

Si le toit arrière n'est pas
complètement verrouillé, le coffre ne
s'ouvrira pas même si la touche de
déverrouillage à distance, le système
d'ouverture électrique du couvercle
du coffre ou la touche de coffre de la
télécommande sont actionnés.
6. Effectuer la même procédure de l'autre côté.
7. Ouvrir le coffre et attacher la corde à la charnière du coffre.
Charnière
Corde
8. Attacher la corde de l'autre côté enprocédant de la même façon.
9. Fermer le couvercle du coffre.
Après la fin de cette procédure
Une fois cette procédure terminée, faire
vérifier le toit par un concessionnaire
agréé Mazda dès que possible.
PRUDENCE
Conduire le véhicule à 40 km/h (24 mi/h) ou
moins tant que le toit n'a pas été vérifié par
un concessionnaire agréé Mazda:
le toit avant peut s'ouvrir alors que le
véhicule roule et provoquer un accident.
En cas de problèmes
Lorsqu'il est impossible de fermer le toit
7-71
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

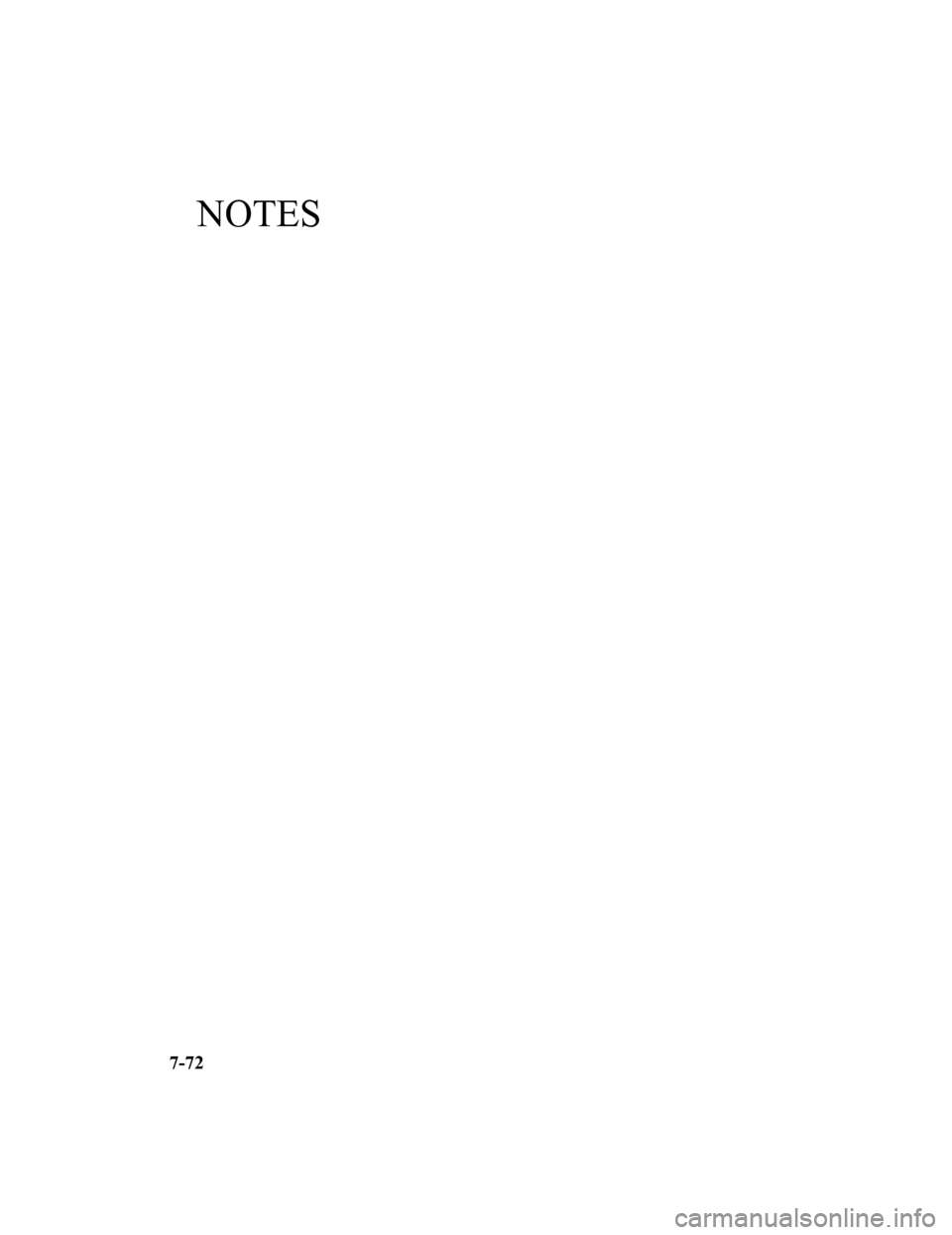

NOTES
7-72
MX-5_8JA5-FC-19K_Edition2_old2019-9-24 18:08:20

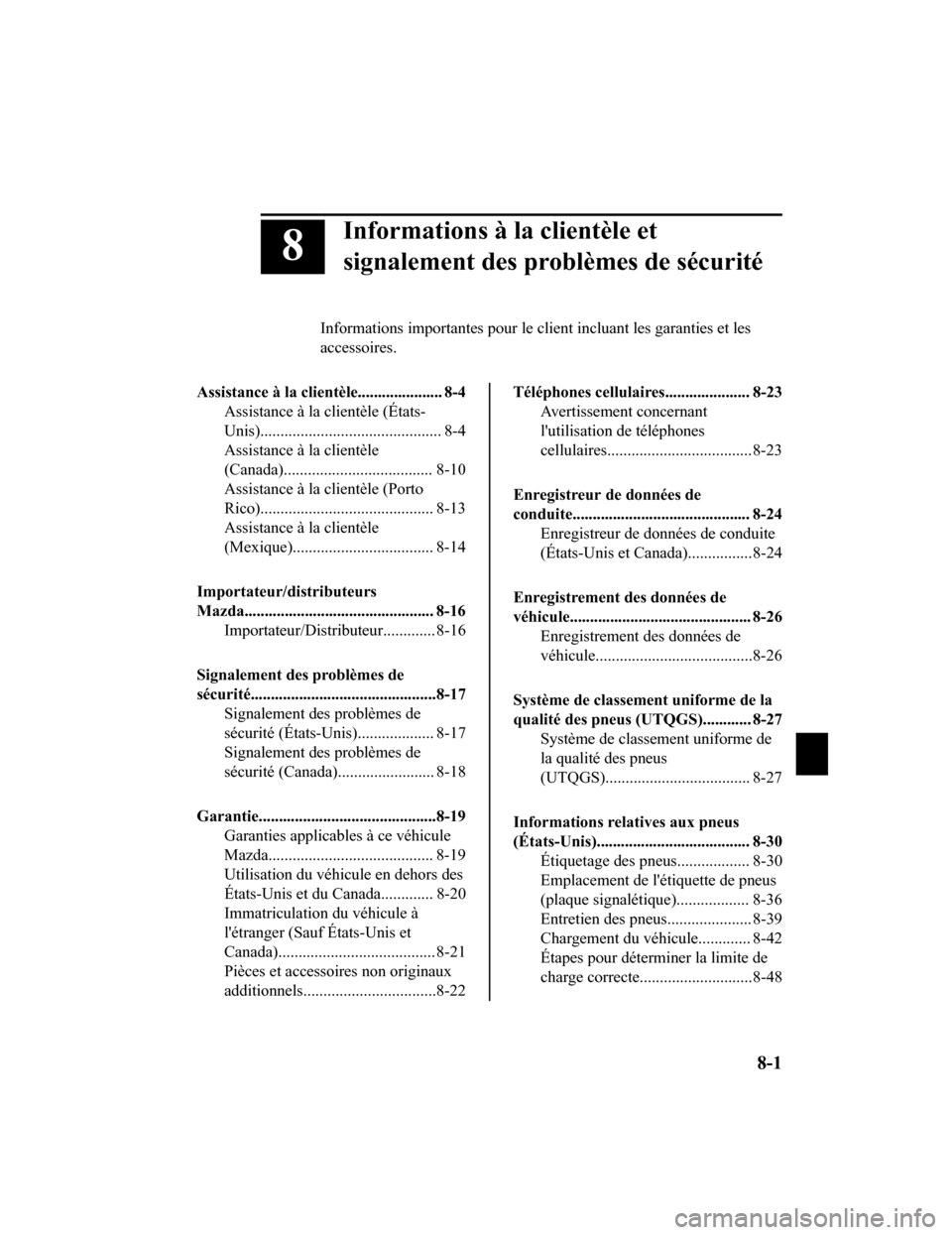

8
Informations à la clientèle et
signalement des problèmes de sécurité
Informations importantes pour le client incluant les garanties et les
accessoires.
Assistance à la clientè le..................... 8-4
Assistance à la clientèle (États-
Unis)............................................. 8-4
Assistance à la clientèle
(Canada)..................................... 8-10
Assistance à la clientèle (Porto
Rico)........................................... 8-13
Assistance à la clientèle
(Mexique)................................... 8-14
Importateur/distributeurs
Mazda............................................... 8-16 Importateur/Distribu teur............. 8-16
Signalement des problèmes de
sécurité..............................................8-17 Signalement des problèmes de
sécurité (États-Unis)................... 8-17
Signalement des problèmes de
sécurité (Canada)........................ 8-18
Garantie............................................8-19 Garanties applicables à ce véhicule
Mazda......................................... 8-19
Utilisation du véhicule en dehors des
États-Unis et du Canada............. 8-20
Immatriculation du véhicule à
l'étranger (Sauf États-Unis et
Canada)....................................... 8-21
Pièces et accessoires non originaux
additionnels............ .....................8-22
Téléphones cellulaires..................... 8-23
Avertissement concernant
l'utilisation de téléphones
cellulaires....................................8-23
Enregistreur de données de
conduite............................................ 8-24 Enregistreur de données de conduite
(États-Unis et Canada)................8-24
Enregistrement des données de
véhicule............................................. 8-26 Enregistrement des données de
véhicule.......................................8-26
Système de classement uniforme de la
qualité des pneus (UTQGS)............ 8-27 Système de classement uniforme de
la qualité des pneus
(UTQGS).................................... 8-27
Informations rel atives aux pneus
(États-Unis).............. ........................ 8-30
Étiquetage des pneus.................. 8-30
Emplacement de l'étiquette de pneus
(plaque signalétique ).................. 8-36
Entretien des pneus..................... 8-39
Chargement du véhicule............. 8-42
Étapes pour déterminer la limite de
charge correcte............................8-48
8-1
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

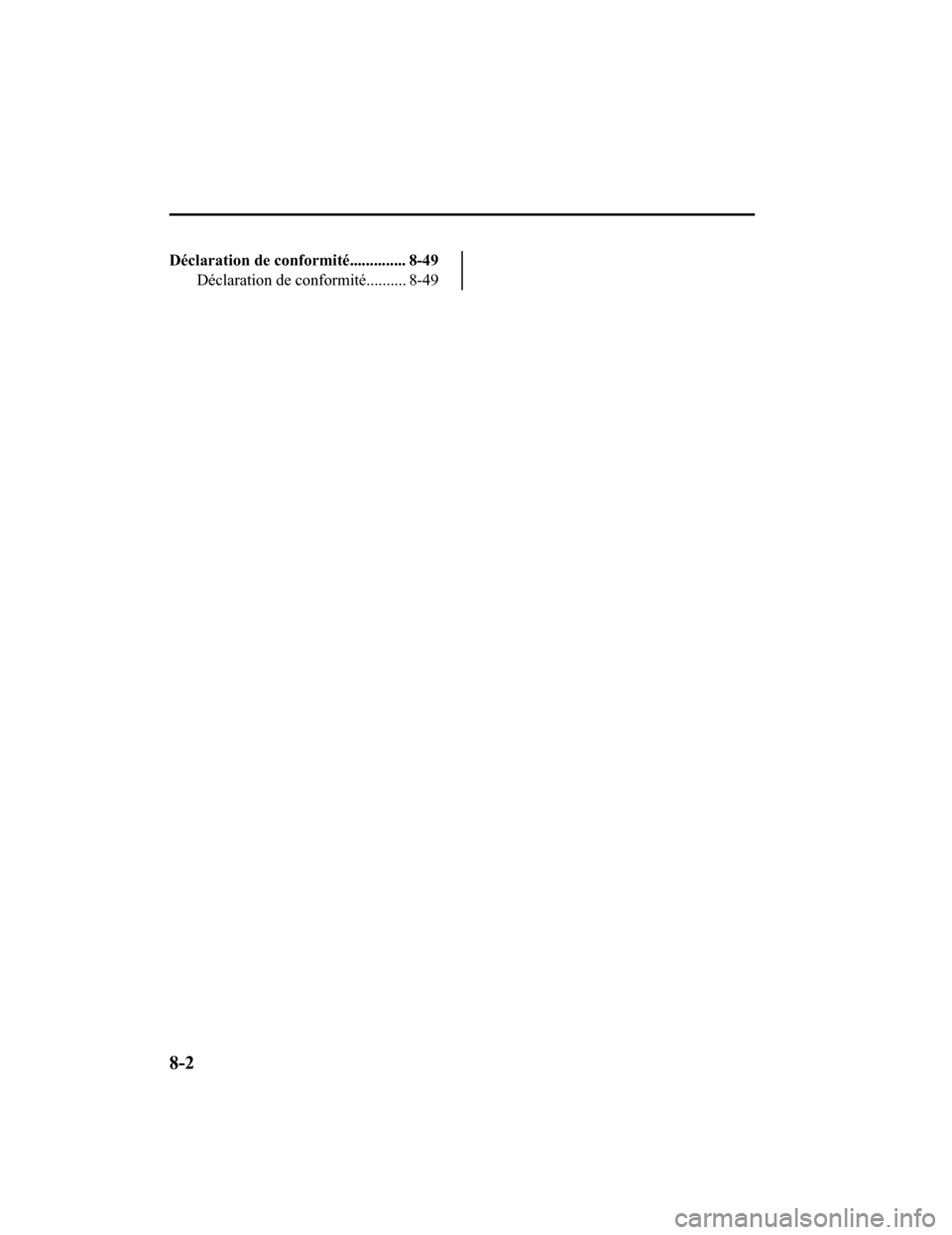

Déclaration de conformité.............. 8-49Déclaration de conformité.......... 8-49
8-2
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

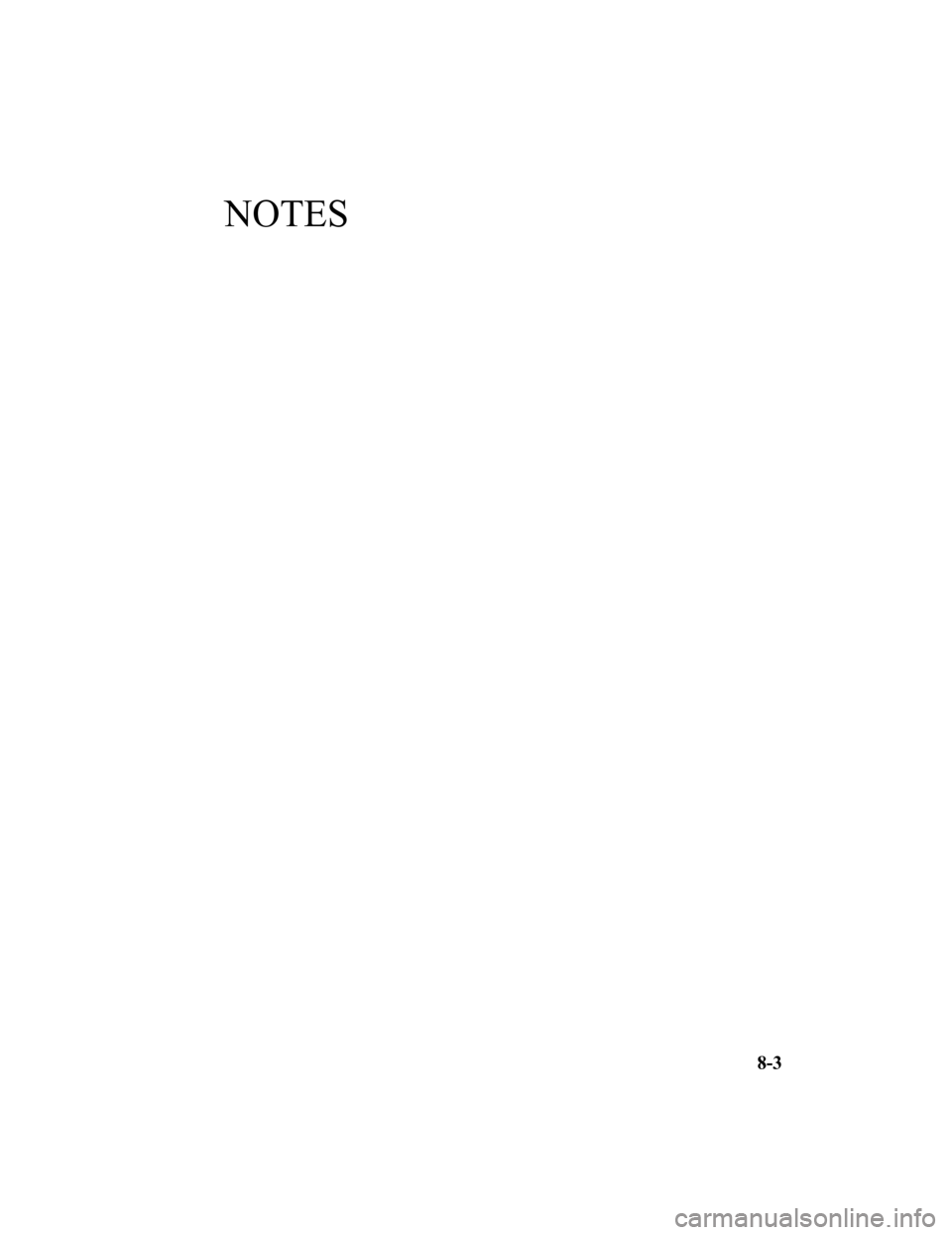

NOTES
8-3
MX-5_8JA5-FC-19K_Edition2_old2019-9-24 18:08:20

Assistance à la clientèle (États-Unis)
Votre satisfaction complète et permanente est notre affaire. Nous sommes ici pour vous
servir. Tous les concessionnaires agréés Mazda possèdent les co nnaissances et l'outillage
nécessaires pour maintenir votre véhicule en parfait état.
Si vous avez des questions ou des recommandations sur comment a méliorer le service de
votre véhicule Mazda ou le service offert par le personnel d'un concessionnaire Mazda, nous
vous recommandons de suivre les étapes suivantes:
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système de
retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, contacter un concessionnaire agréé Mazda.
Pour plus d'informations consulter le site Internet de NHTSA www.safercar.gov (VEHICLE
SHOPPERS > Air Bags > Air Bag FAQs > Air Bag Deactivation).
▼ ÉTAPE 1: Adressez-vous à votre concessionnaire Mazda
Discutez de la situation avec un concessionnaire agréé Mazda. C
eci est l'approche la
meilleure et la plus rapide pour régler un problème.
Si votre problème n'a pas été réglé par le DÉPARTEMENT DU SERVI CE À LA
CLIENTÈLE, le DÉPARTEMENT DES VENTES, le DÉPARTEMENT DU SERVICE ou
le GÉRANT DES PIÈCES, veuillez alors contacter le DIRECTEUR GÉN ÉRAL ou le
PROPRIÉTAIRE de l'établissement.
S'il est nécessaire de faire modifier les composants ou le syst ème de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, passer à l’ÉTAPE 2.
Informations à la clientèle et s ignalement des problèmes de sécurité
Assistance à la clientèle
8-4
