Page 161 of 657
4–6
Beim Fahren
Anlassen und Abstellen des Motors

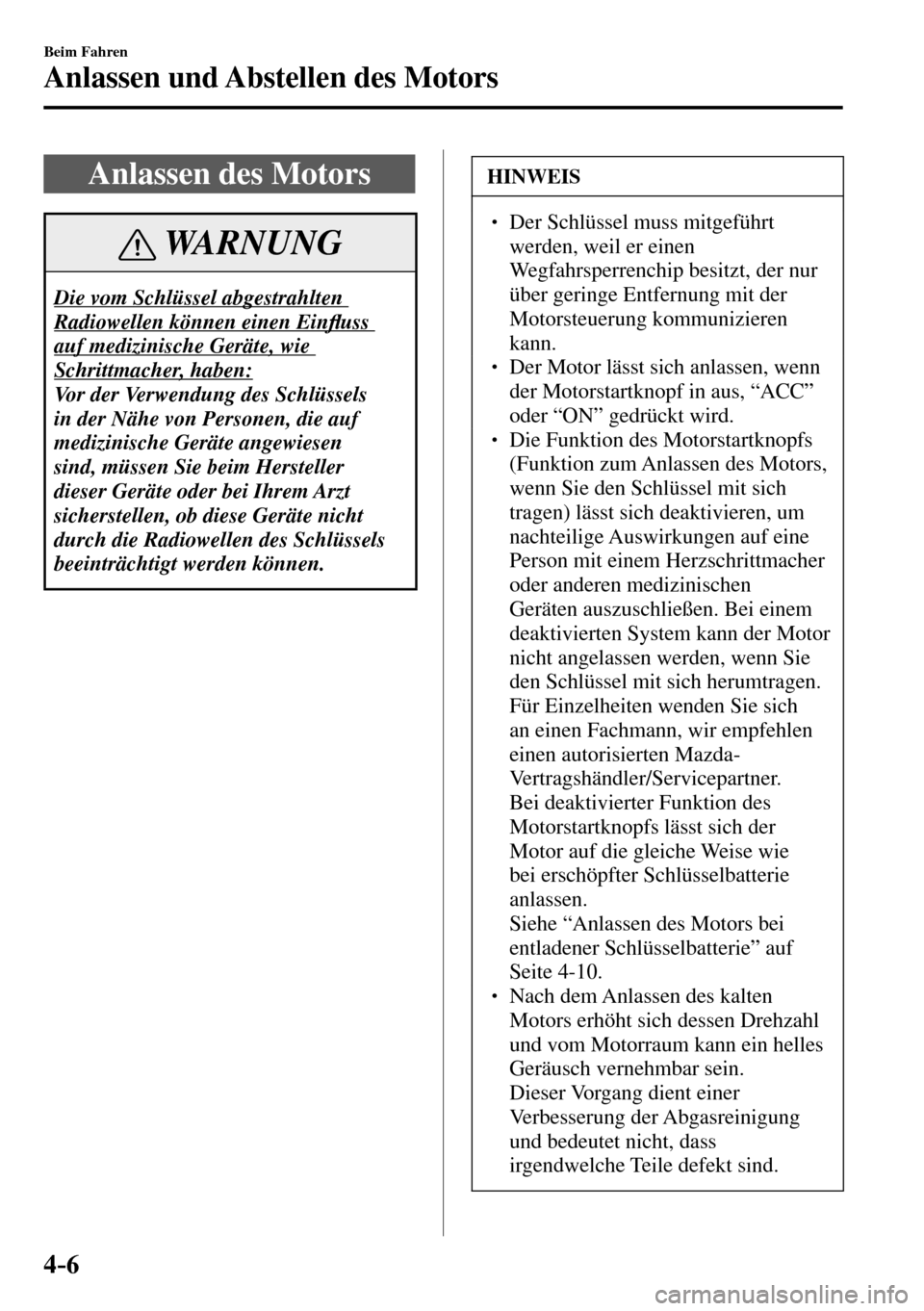

Anlassen des Motors
WARNUNG
Die vom Schlüssel abgestrahlten
Radiowellen können einen Ein À uss
auf medizinische Geräte, wie
Schrittmacher, haben:
Vor der Verwendung des Schlüssels
in der Nähe von Personen, die auf
medizinische Geräte angewiesen
sind, müssen Sie beim Hersteller
dieser Geräte oder bei Ihrem Arzt
sicherstellen, ob diese Geräte nicht
durch die Radiowellen des Schlüssels
beeinträchtigt werden können.
HINWEIS
Der Schlüssel muss mitgeführt
werden, weil er einen
Wegfahrsperrenchip besitzt, der nur
über geringe Entfernung mit der
Motorsteuerung kommunizieren
kann.
Der Motor lässt sich anlassen, wenn
der Motorstartknopf in aus, “ACC”
oder “ON” gedrückt wird.
Die Funktion des Motorstartknopfs
(Funktion zum Anlassen des Motors,
wenn Sie den Schlüssel mit sich
tragen) lässt sich deaktivieren, um
nachteilige Auswirkungen auf eine
Person mit einem Herzschrittmacher
oder anderen medizinischen
Geräten auszuschließen. Bei einem
deaktivierten System kann der Motor
nicht angelassen werden, wenn Sie
den Schlüssel mit sich herumtragen.
Für Einzelheiten wenden Sie sich
an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei deaktivierter Funktion des
Motorstartknopfs lässt sich der
Motor auf die gleiche Weise wie
bei erschöpfter Schlüsselbatterie
anlassen.
Siehe “Anlassen des Motors bei
entladener Schlüsselbatterie” auf
Seite 4-10 .
Nach dem Anlassen des kalten
Motors erhöht sich dessen Drehzahl
und vom Motorraum kann ein helles
Geräusch vernehmbar sein.
Dieser Vorgang dient einer
Verbesserung der Abgasreinigung
und bedeutet nicht, dass
irgendwelche Teile defekt sind.
Page 162 of 657
4–7
Beim Fahren
Anlassen und Abstellen des Motors

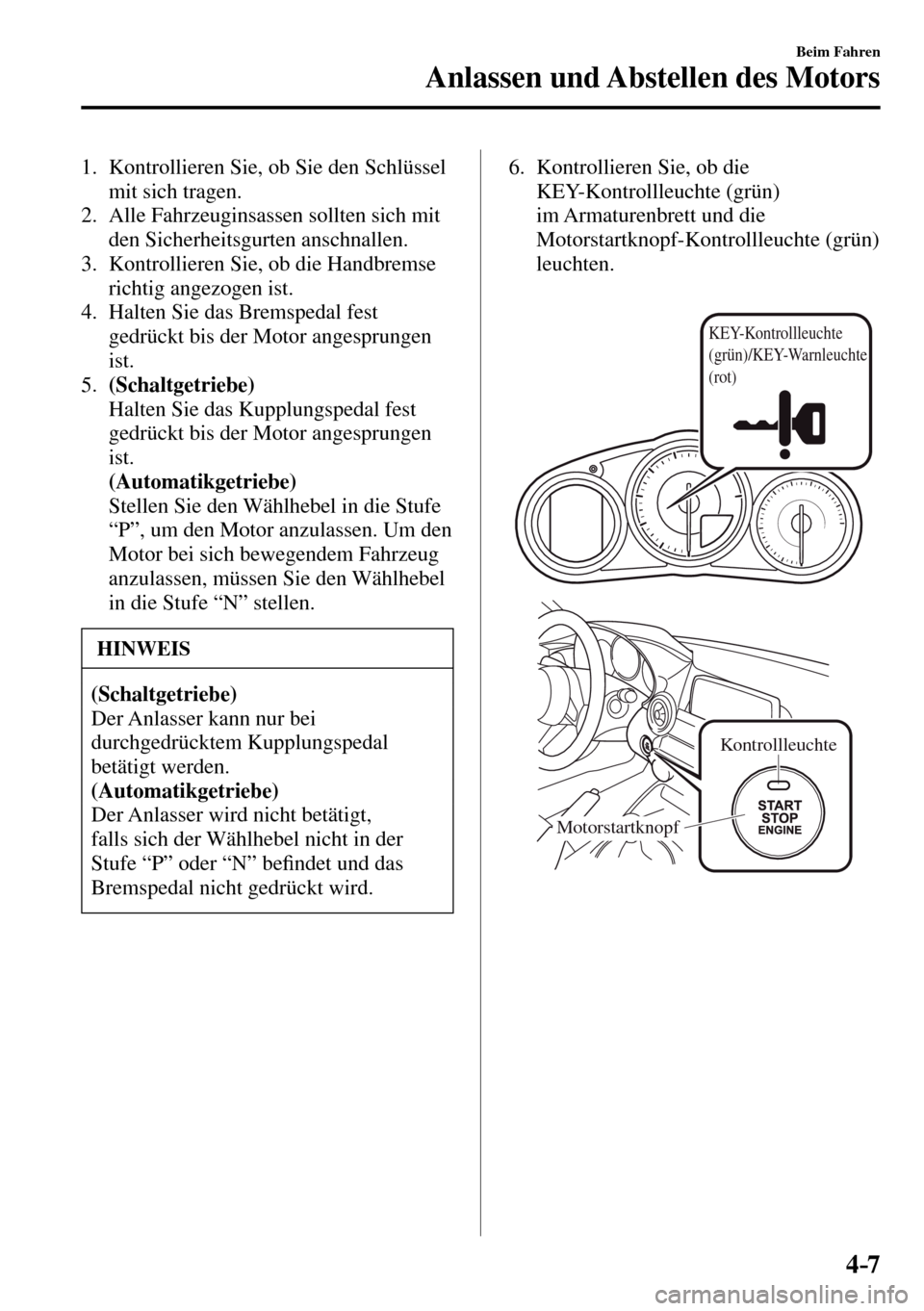

1. Kontrollieren Sie, ob Sie den Schlüssel
mit sich tragen.
2. Alle Fahrzeuginsassen sollten sich mit
den Sicherheitsgurten anschnallen.
3. Kontrollieren Sie, ob die Handbremse
richtig angezogen ist.
4. Halten Sie das Bremspedal fest
gedrückt bis der Motor angesprungen
ist.
5. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe
“P”, um den Motor anzulassen. Um den
Motor bei sich bewegendem Fahrzeug
anzulassen, müssen Sie den Wählhebel
in die Stufe “N” stellen.
HINWEIS
(Schaltgetriebe)
Der Anlasser kann nur bei
durchgedrücktem Kupplungspedal
betätigt werden.
(Automatikgetriebe)
Der Anlasser wird nicht betätigt,
falls sich der Wählhebel nicht in der
Stufe “P” oder “N” be ¿ ndet und das
Bremspedal nicht gedrückt wird. 6. Kontrollieren Sie, ob die
KEY-Kontrollleuchte (grün)
im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.
KEY-Kontrollleuchte
(grün)/KEY-Warnleuchte
(rot)
Kontrollleuchte
Motorstartknopf
Page 163 of 657
4–8
Beim Fahren
Anlassen und Abstellen des Motors

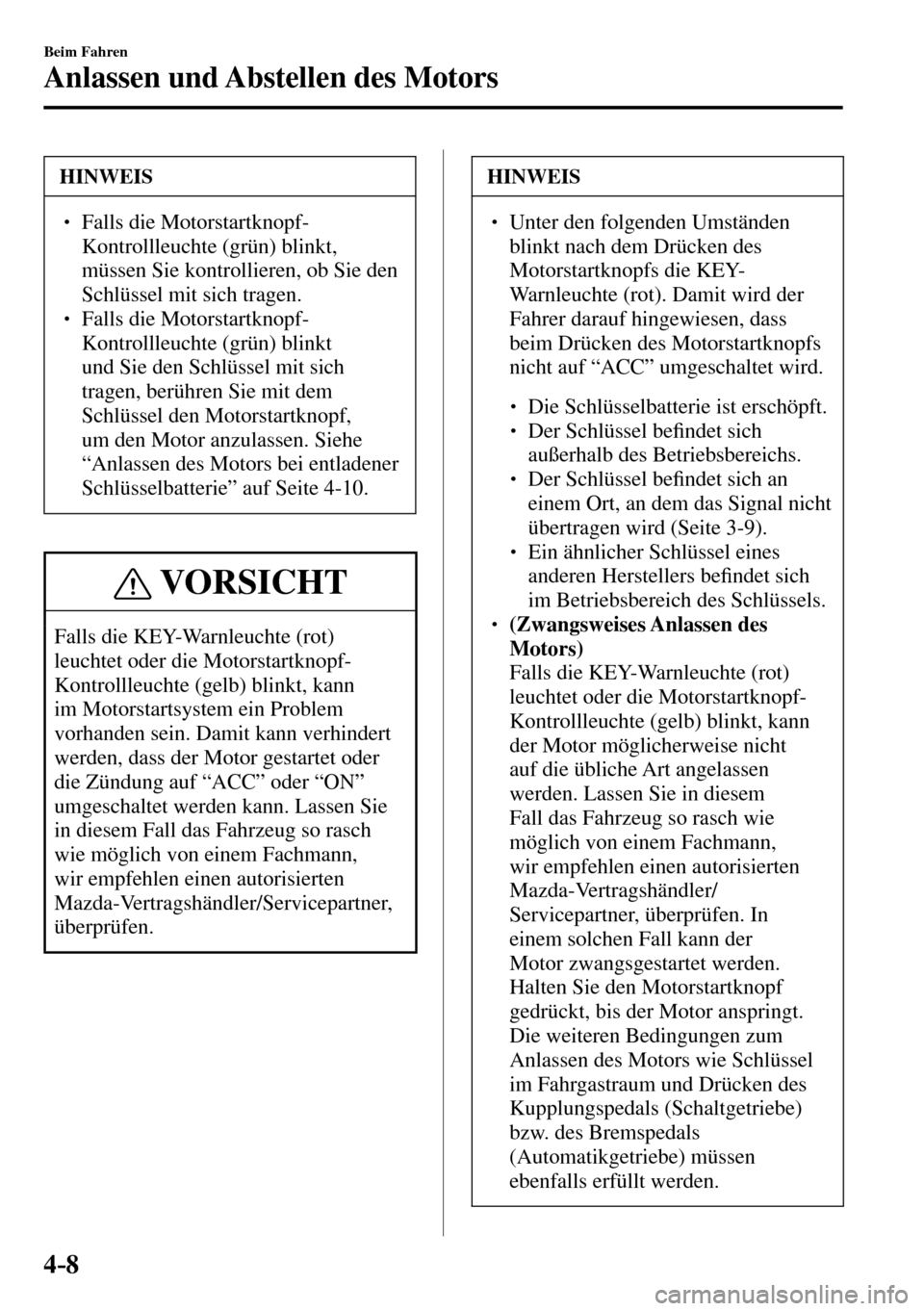

HINWEIS
Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt,
müssen Sie kontrollieren, ob Sie den
Schlüssel mit sich tragen.
Falls die Motorstartknopf-
Kontrollleuchte (grün) blinkt
und Sie den Schlüssel mit sich
tragen, berühren Sie mit dem
Schlüssel den Motorstartknopf,
um den Motor anzulassen. Siehe
“Anlassen des Motors bei entladener
Schlüsselbatterie” auf Seite 4-10 .
VORSICHT
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
im Motorstartsystem ein Problem
vorhanden sein. Damit kann verhindert
werden, dass der Motor gestartet oder
die Zündung auf “ACC” oder “ON”
umgeschaltet werden kann. Lassen Sie
in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen.
HINWEIS
Unter den folgenden Umständen
blinkt nach dem Drücken des
Motorstartknopfs die KEY-
Warnleuchte (rot). Damit wird der
Fahrer darauf hingewiesen, dass
beim Drücken des Motorstartknopfs
nicht auf “ACC” umgeschaltet wird.
Die Schlüsselbatterie ist erschöpft.
Der Schlüssel be ¿ ndet sich
außerhalb des Betriebsbereichs.
Der Schlüssel be ¿ ndet sich an
einem Ort, an dem das Signal nicht
übertragen wird (Seite 3-9 ).
Ein ähnlicher Schlüssel eines
anderen Herstellers be ¿ ndet sich
im Betriebsbereich des Schlüssels.
(Zwangsweises Anlassen des
Motors)
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann
der Motor möglicherweise nicht
auf die übliche Art angelassen
werden. Lassen Sie in diesem
Fall das Fahrzeug so rasch wie
möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen. In
einem solchen Fall kann der
Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt.
Die weiteren Bedingungen zum
Anlassen des Motors wie Schlüssel
im Fahrgastraum und Drücken des
Kupplungspedals (Schaltgetriebe)
bzw. des Bremspedals
(Automatikgetriebe) müssen
ebenfalls erfüllt werden.
Page 164 of 657

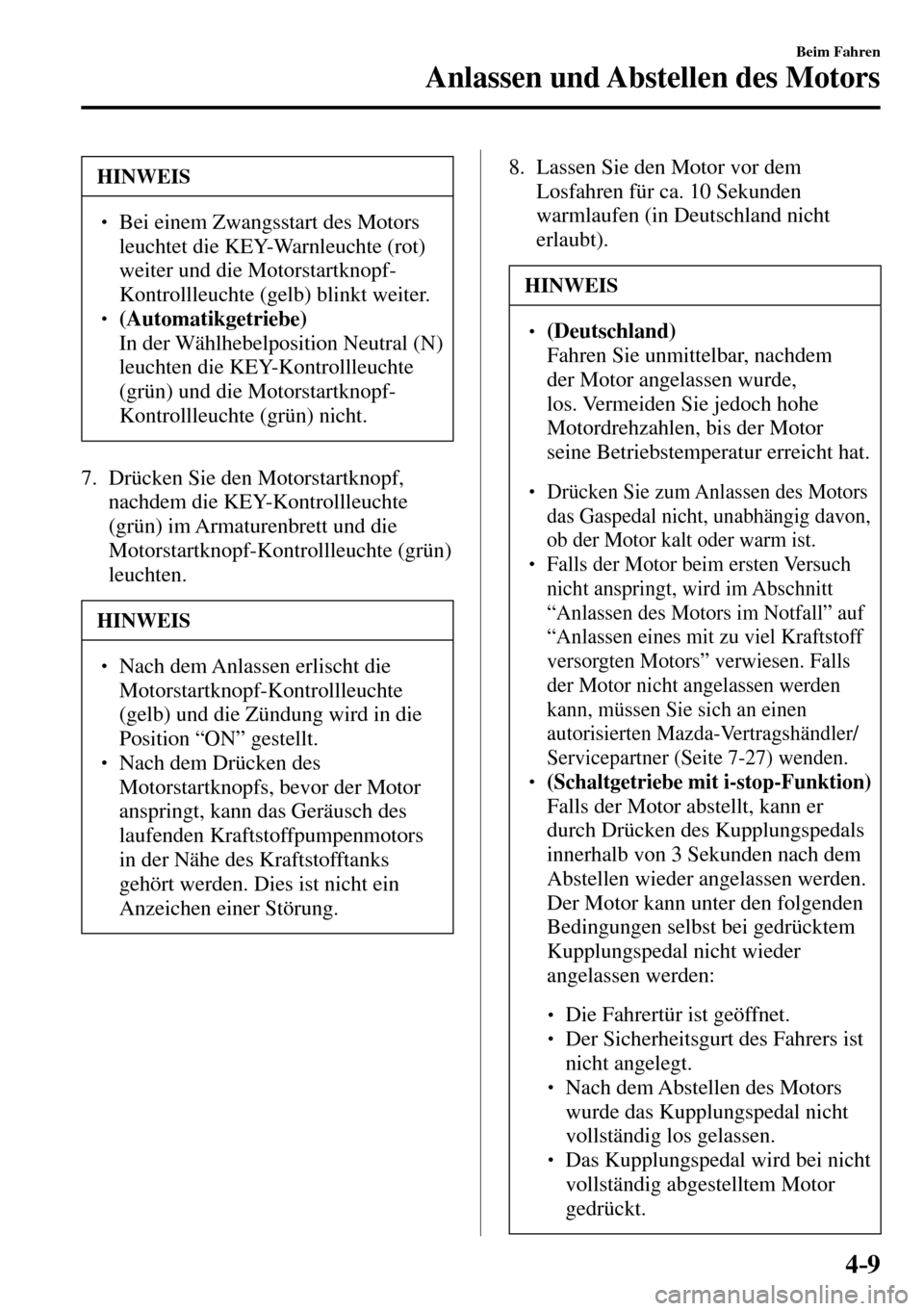

4–9
Beim Fahren
Anlassen und Abstellen des Motors
HINWEIS
Bei einem Zwangsstart des Motors
leuchtet die KEY-Warnleuchte (rot)
weiter und die Motorstartknopf-
Kontrollleuchte (gelb) blinkt weiter.
(Automatikgetriebe) In der Wählhebelposition Neutral (N)
leuchten die KEY-Kontrollleuchte
(grün) und die Motorstartknopf-
Kontrollleuchte (grün) nicht.
7. Drücken Sie den Motorstartknopf,
nachdem die KEY-Kontrollleuchte
(grün) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.
HINWEIS
Nach dem Anlassen erlischt die
Motorstartknopf-Kontrollleuchte
(gelb) und die Zündung wird in die
Position “ON” gestellt.
Nach dem Drücken des
Motorstartknopfs, bevor der Motor
anspringt, kann das Geräusch des
laufenden Kraftstoffpumpenmotors
in der Nähe des Kraftstofftanks
gehört werden. Dies ist nicht ein
Anzeichen einer Störung. 8. Lassen Sie den Motor vor dem
Losfahren für ca. 10 Sekunden
warmlaufen (in Deutschland nicht
erlaubt).
HINWEIS
(Deutschland) Fahren Sie unmittelbar, nachdem
der Motor angelassen wurde,
los. Vermeiden Sie jedoch hohe
Motordrehzahlen, bis der Motor
seine Betriebstemperatur erreicht hat.
Drücken Sie zum Anlassen des Motors
das Gaspedal nicht, unabhängig davon,
ob der Motor kalt oder warm ist.
Falls der Motor beim ersten Versuch
nicht anspringt, wird im Abschnitt
“Anlassen des Motors im Notfall” auf
“Anlassen eines mit zu viel Kraftstoff
versorgten Motors” verwiesen. Falls
der Motor nicht angelassen werden
kann, müssen Sie sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner (Seite 7-27 ) wenden.
(Schaltgetriebe mit i-stop-Funktion) Falls der Motor abstellt, kann er
durch Drücken des Kupplungspedals
innerhalb von 3 Sekunden nach dem
Abstellen wieder angelassen werden.
Der Motor kann unter den folgenden
Bedingungen selbst bei gedrücktem
Kupplungspedal nicht wieder
angelassen werden:
Die Fahrertür ist geöffnet.
Der Sicherheitsgurt des Fahrers ist
nicht angelegt.
Nach dem Abstellen des Motors
wurde das Kupplungspedal nicht
vollständig los gelassen.
Das Kupplungspedal wird bei nicht
vollständig abgestelltem Motor
gedrückt.
Page 165 of 657
4–10
Beim Fahren
Anlassen und Abstellen des Motors

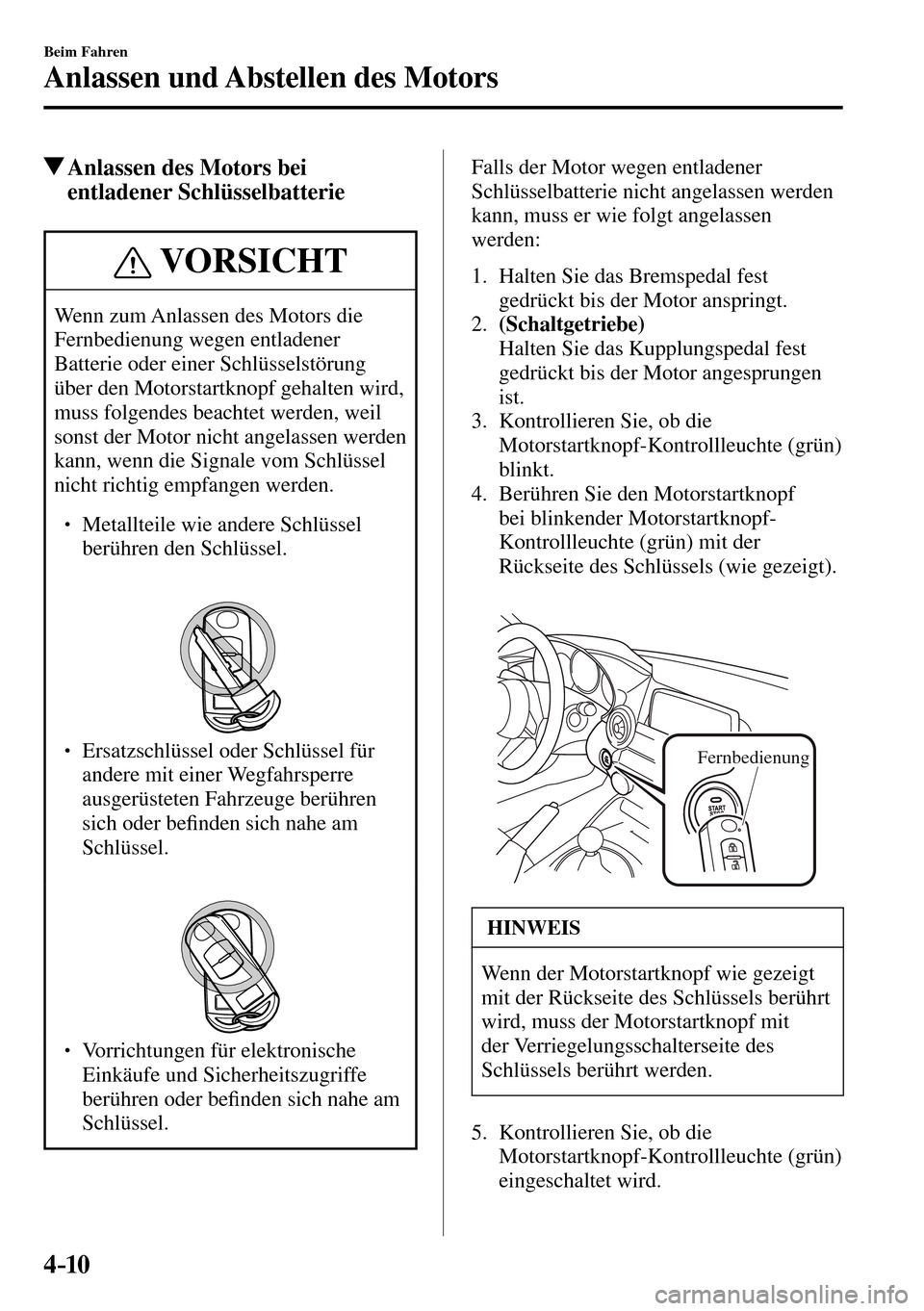

Anlassen des Motors bei
entladener Schlüsselbatterie
VORSICHT
Wenn zum Anlassen des Motors die
Fernbedienung wegen entladener
Batterie oder einer Schlüsselstörung
über den Motorstartknopf gehalten wird,
muss folgendes beachtet werden, weil
sonst der Motor nicht angelassen werden
kann, wenn die Signale vom Schlüssel
nicht richtig empfangen werden.
Metallteile wie andere Schlüssel
berühren den Schlüssel.
Ersatzschlüssel oder Schlüssel für
andere mit einer Wegfahrsperre
ausgerüsteten Fahrzeuge berühren
sich oder be ¿ nden sich nahe am
Schlüssel.
Vorrichtungen für elektronische
Einkäufe und Sicherheitszugriffe
berühren oder be ¿ nden sich nahe am
Schlüssel. Falls der Motor wegen entladener
Schlüsselbatterie nicht angelassen werden
kann, muss er wie folgt angelassen
werden:
1. Halten Sie das Bremspedal fest
gedrückt bis der Motor anspringt.
2. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
3. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
blinkt.
4. Berühren Sie den Motorstartknopf
bei blinkender Motorstartknopf-
Kontrollleuchte (grün) mit der
Rückseite des Schlüssels (wie gezeigt).
Fernbedienung
HINWEIS
Wenn der Motorstartknopf wie gezeigt
mit der Rückseite des Schlüssels berührt
wird, muss der Motorstartknopf mit
der Verriegelungsschalterseite des
Schlüssels berührt werden.
5. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
eingeschaltet wird.
Page 166 of 657
4–11
Beim Fahren
Anlassen und Abstellen des Motors

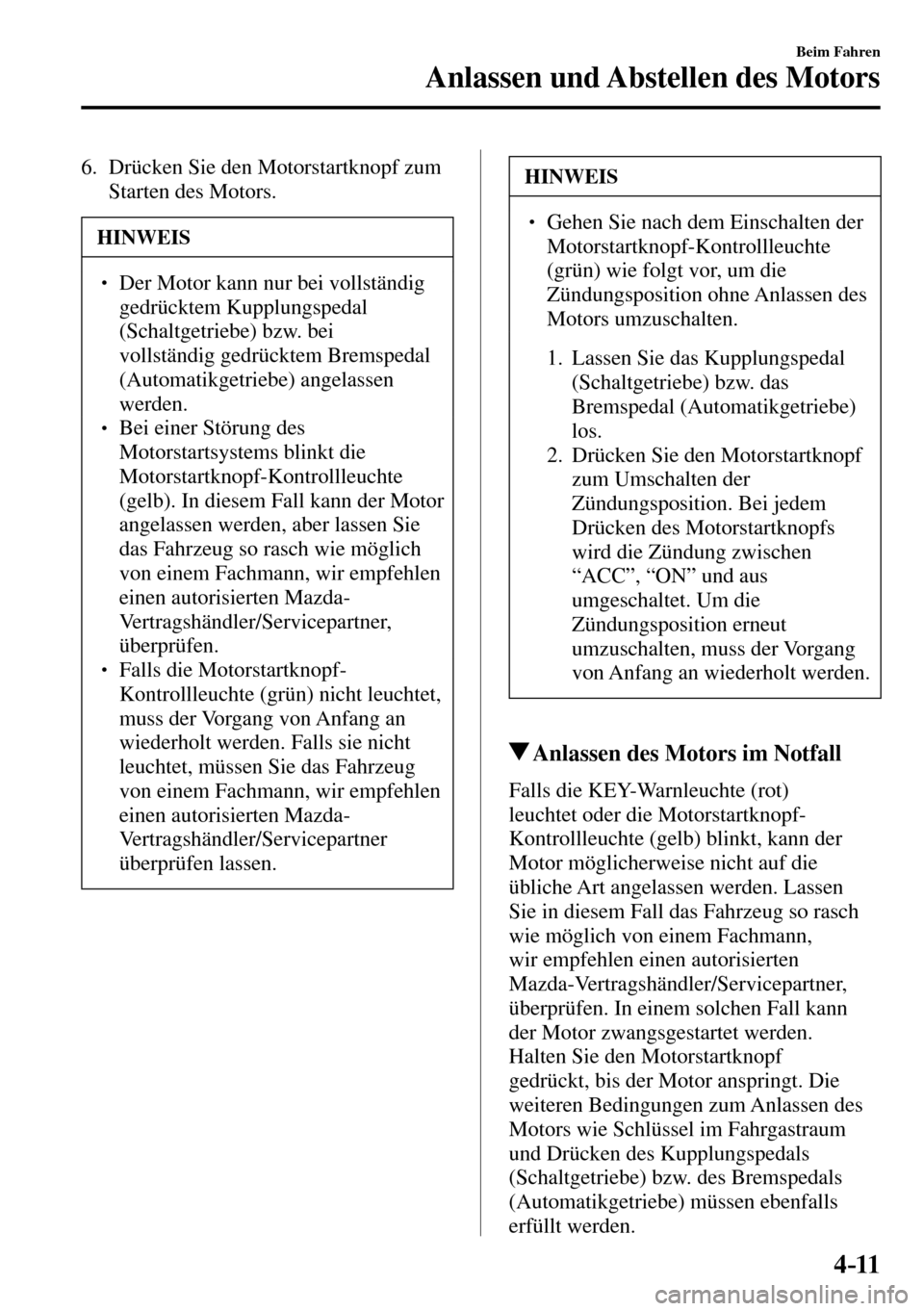

6. Drücken Sie den Motorstartknopf zum
Starten des Motors.
HINWEIS
Der Motor kann nur bei vollständig
gedrücktem Kupplungspedal
(Schaltgetriebe) bzw. bei
vollständig gedrücktem Bremspedal
(Automatikgetriebe) angelassen
werden.
Bei einer Störung des
Motorstartsystems blinkt die
Motorstartknopf-Kontrollleuchte
(gelb). In diesem Fall kann der Motor
angelassen werden, aber lassen Sie
das Fahrzeug so rasch wie möglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen.
Falls die Motorstartknopf-
Kontrollleuchte (grün) nicht leuchtet,
muss der Vorgang von Anfang an
wiederholt werden. Falls sie nicht
leuchtet, müssen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
überprüfen lassen.
HINWEIS
Gehen Sie nach dem Einschalten der
Motorstartknopf-Kontrollleuchte
(grün) wie folgt vor, um die
Zündungsposition ohne Anlassen des
Motors umzuschalten.
1. Lassen Sie das Kupplungspedal
(Schaltgetriebe) bzw. das
Bremspedal (Automatikgetriebe)
los.
2. Drücken Sie den Motorstartknopf
zum Umschalten der
Zündungsposition. Bei jedem
Drücken des Motorstartknopfs
wird die Zündung zwischen
“ACC”, “ON” und aus
umgeschaltet. Um die
Zündungsposition erneut
umzuschalten, muss der Vorgang
von Anfang an wiederholt werden.
Anlassen des Motors im Notfall
Falls die KEY-Warnleuchte (rot)
leuchtet oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann der
Motor möglicherweise nicht auf die
übliche Art angelassen werden. Lassen
Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen. In einem solchen Fall kann
der Motor zwangsgestartet werden.
Halten Sie den Motorstartknopf
gedrückt, bis der Motor anspringt. Die
weiteren Bedingungen zum Anlassen des
Motors wie Schlüssel im Fahrgastraum
und Drücken des Kupplungspedals
(Schaltgetriebe) bzw. des Bremspedals
(Automatikgetriebe) müssen ebenfalls
erfüllt werden.
Page 167 of 657

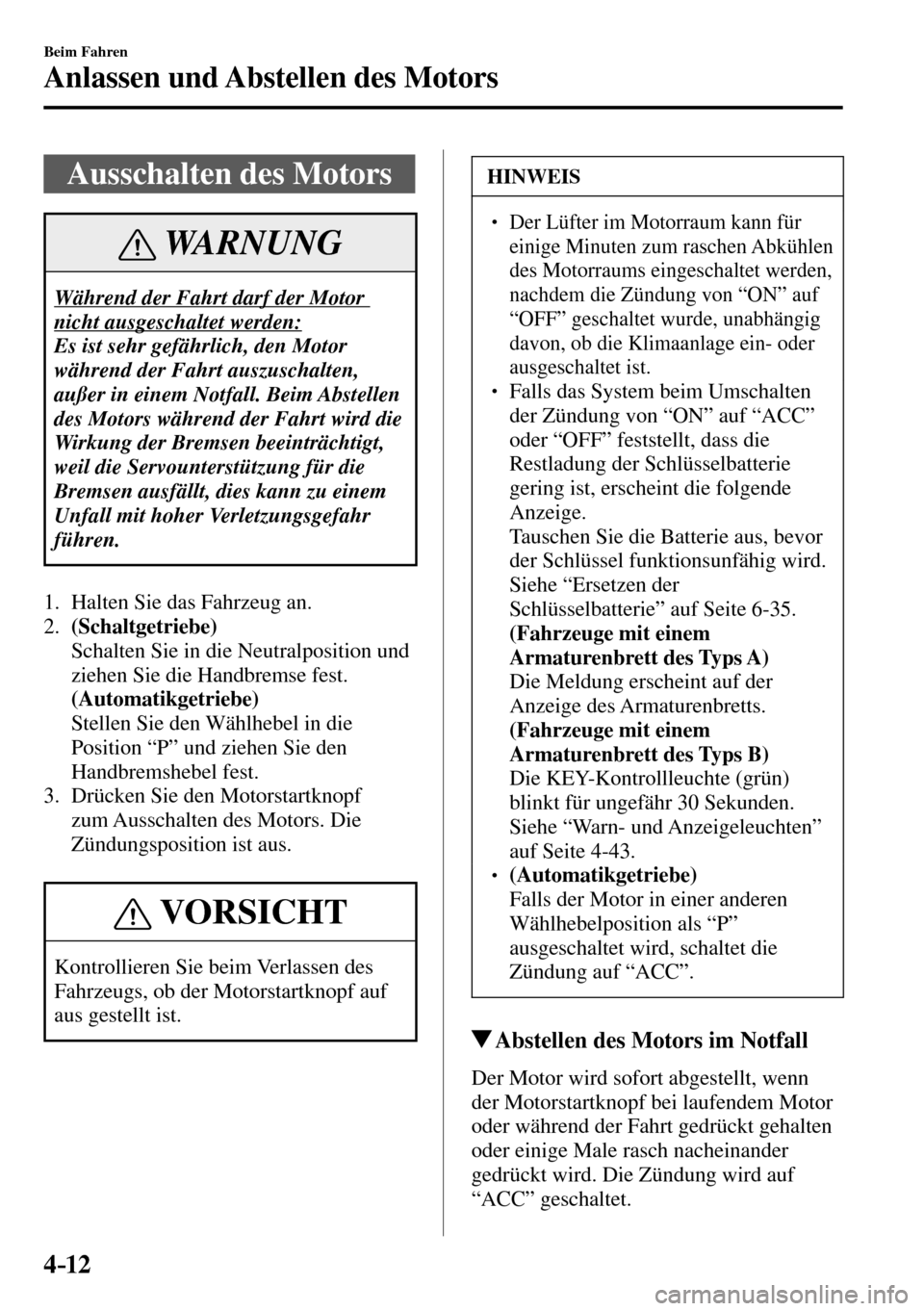

4–12
Beim Fahren
Anlassen und Abstellen des Motors
Ausschalten des Motors
WARNUNG
Während der Fahrt darf der Motor
nicht ausgeschaltet werden:
Es ist sehr gefährlich, den Motor
während der Fahrt auszuschalten,
außer in einem Notfall. Beim Abstellen
des Motors während der Fahrt wird die
Wirkung der Bremsen beeinträchtigt,
weil die Servounterstützung für die
Bremsen ausfällt, dies kann zu einem
Unfall mit hoher Verletzungsgefahr
führen.
1. Halten Sie das Fahrzeug an.
2.(Schaltgetriebe)
Schalten Sie in die Neutralposition und
ziehen Sie die Handbremse fest.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die
Position “P” und ziehen Sie den
Handbremshebel fest.
3. Drücken Sie den Motorstartknopf
zum Ausschalten des Motors. Die
Zündungsposition ist aus.
VORSICHT
Kontrollieren Sie beim Verlassen des
Fahrzeugs, ob der Motorstartknopf auf
aus gestellt ist.
HINWEIS
Der Lüfter im Motorraum kann für
einige Minuten zum raschen Abkühlen
des Motorraums eingeschaltet werden,
nachdem die Zündung von “ON” auf
“OFF” geschaltet wurde, unabhängig
davon, ob die Klimaanlage ein- oder
ausgeschaltet ist.
Falls das System beim Umschalten
der Zündung von “ON” auf “ACC”
oder “OFF” feststellt, dass die
Restladung der Schlüsselbatterie
gering ist, erscheint die folgende
Anzeige.
Tauschen Sie die Batterie aus, bevor
der Schlüssel funktionsunfähig wird.
Siehe “Ersetzen der
Schlüsselbatterie” auf Seite 6-35.
(Fahrzeuge mit einem
Armaturenbrett des Typs A)
Die Meldung erscheint auf der
Anzeige des Armaturenbretts.
(Fahrzeuge mit einem
Armaturenbrett des Typs B)
Die KEY-Kontrollleuchte (grün)
blinkt für ungefähr 30 Sekunden.
Siehe “Warn- und Anzeigeleuchten”
auf Seite 4-43 .
(Automatikgetriebe) Falls der Motor in einer anderen
Wählhebelposition als “P”
ausgeschaltet wird, schaltet die
Zündung auf “ACC”.
Abstellen des Motors im Notfall
Der Motor wird sofort abgestellt, wenn
der Motorstartknopf bei laufendem Motor
oder während der Fahrt gedrückt gehalten
oder einige Male rasch nacheinander
gedrückt wird. Die Zündung wird auf
“ACC” geschaltet.
Page 168 of 657

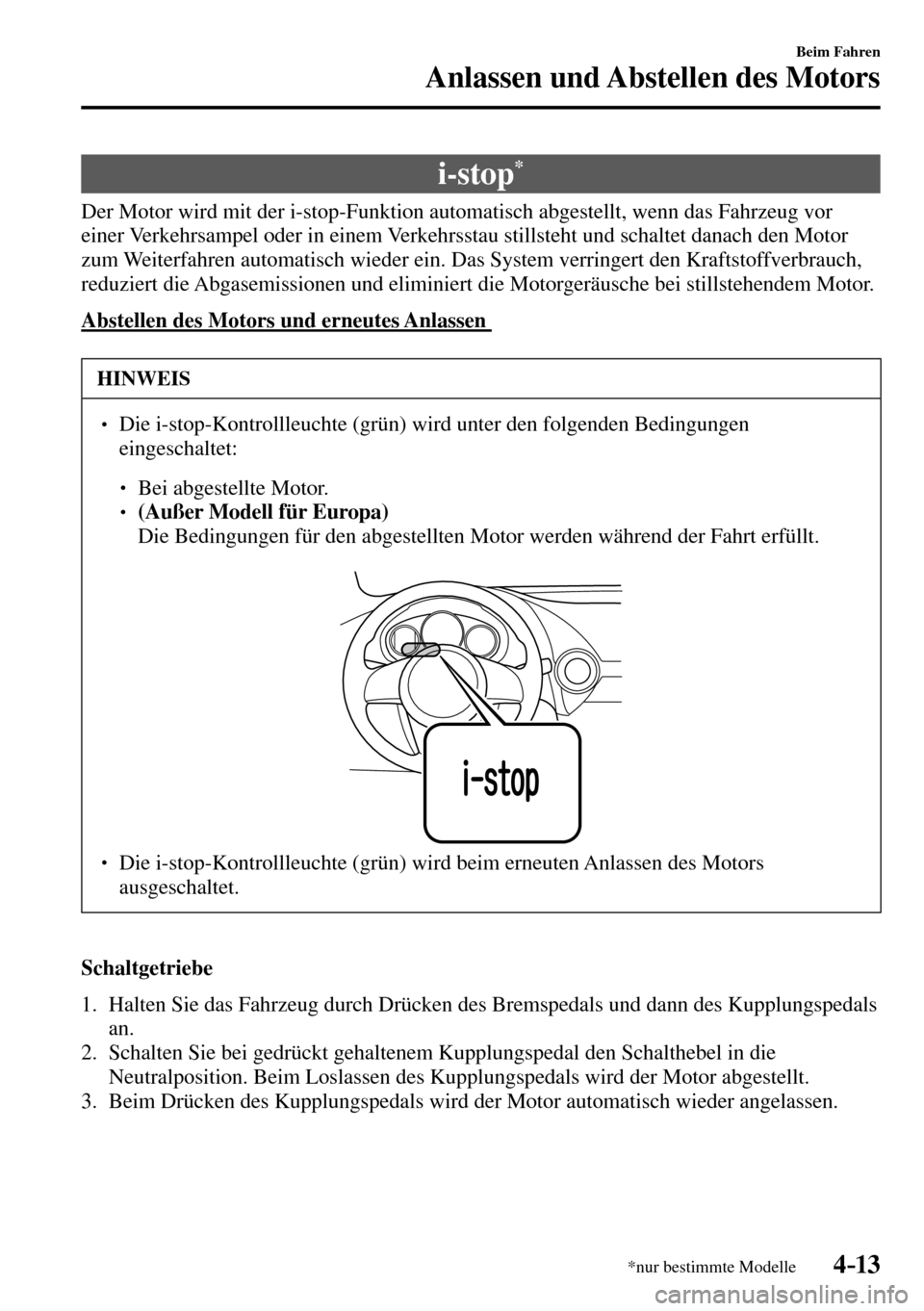

4–13
Beim Fahren
Anlassen und Abstellen des Motors
*nur bestimmte Modelle
i-stop *
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das Fahrzeug vor
einer Verkehrsampel oder in einem Verkehrsstau stillsteht und schaltet danach den Motor
zum Weiterfahren automatisch wieder ein. Das System verringert den Kraftstoffverbrauch,
reduziert die Abgasemissionen und eliminiert die Motorgeräusche bei stillstehendem Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:
Bei abgestellte Motor.
(Außer Modell für Europa)
Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.
Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.
Schaltgetriebe
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des Kupplungspedals
an.
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor abgestellt.
3. Beim Drücken des Kupplungspedals wird der Motor automatisch wieder angelassen.
Page 169 of 657

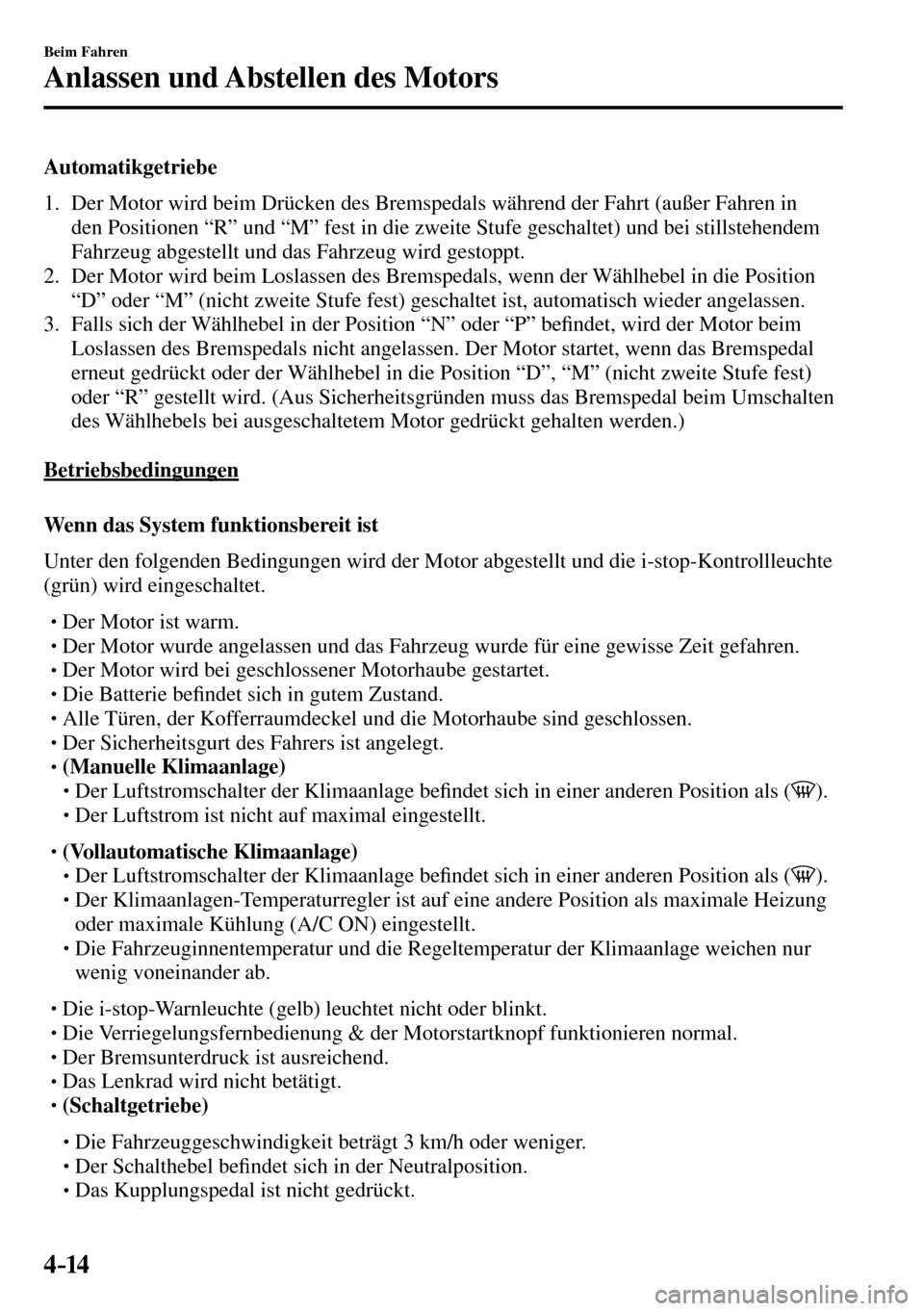

4–14
Beim Fahren
Anlassen und Abstellen des Motors
Automatikgetriebe
1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer Fahren in
den Positionen “R” und “M” fest in die zweite Stufe geschaltet) und bei stillstehendem
Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die Position
“D” oder “M” (nicht zweite Stufe fest) geschaltet ist, automatisch wieder angelassen.
3. Falls sich der Wählhebel in der Position “N” oder “P” be ¿ ndet, wird der Motor beim
Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das Bremspedal
erneut gedrückt oder der Wählhebel in die Position “D”, “M” (nicht zweite Stufe fest)
oder “R” gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal beim Umschalten
des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
Betriebsbedingungen
Wenn das System funktionsbereit ist
Unter den folgenden Bedingungen wird der Motor abgestellt und die i-stop-Kontrollleuchte
(grün) wird eingeschaltet.
Der Motor ist warm.
Der Motor wurde angelassen und das Fahrzeug wurde für eine gewisse Zeit gefahren.
Der Motor wird bei geschlossener Motorhaube gestartet.
Die Batterie be ¿ ndet sich in gutem Zustand.
Alle Türen, der Kofferraumdeckel und die Motorhaube sind geschlossen.
Der Sicherheitsgurt des Fahrers ist angelegt.
(Manuelle Klimaanlage)
Der Luftstromschalter der Klimaanlage be ¿ ndet sich in einer anderen Position als ( ).
Der Luftstrom ist nicht auf maximal eingestellt.
(Vollautomatische Klimaanlage)
Der Luftstromschalter der Klimaanlage be ¿ ndet sich in einer anderen Position als ( ).
Der Klimaanlagen-Temperaturregler ist auf eine andere Position als maximale Heizung
oder maximale Kühlung (A/C ON) eingestellt.
Die Fahrzeuginnentemperatur und die Regeltemperatur der Klimaanlage weichen nur
wenig voneinander ab.
Die i-stop-Warnleuchte (gelb) leuchtet nicht oder blinkt.
Die Verriegelungsfernbedienung & der Motorstartknopf funktionieren normal.
Der Bremsunterdruck ist ausreichend.
Das Lenkrad wird nicht betätigt.
(Schaltgetriebe)
Die Fahrzeuggeschwindigkeit beträgt 3 km/h oder weniger.
Der Schalthebel be ¿ ndet sich in der Neutralposition.
Das Kupplungspedal ist nicht gedrückt.
Page 170 of 657

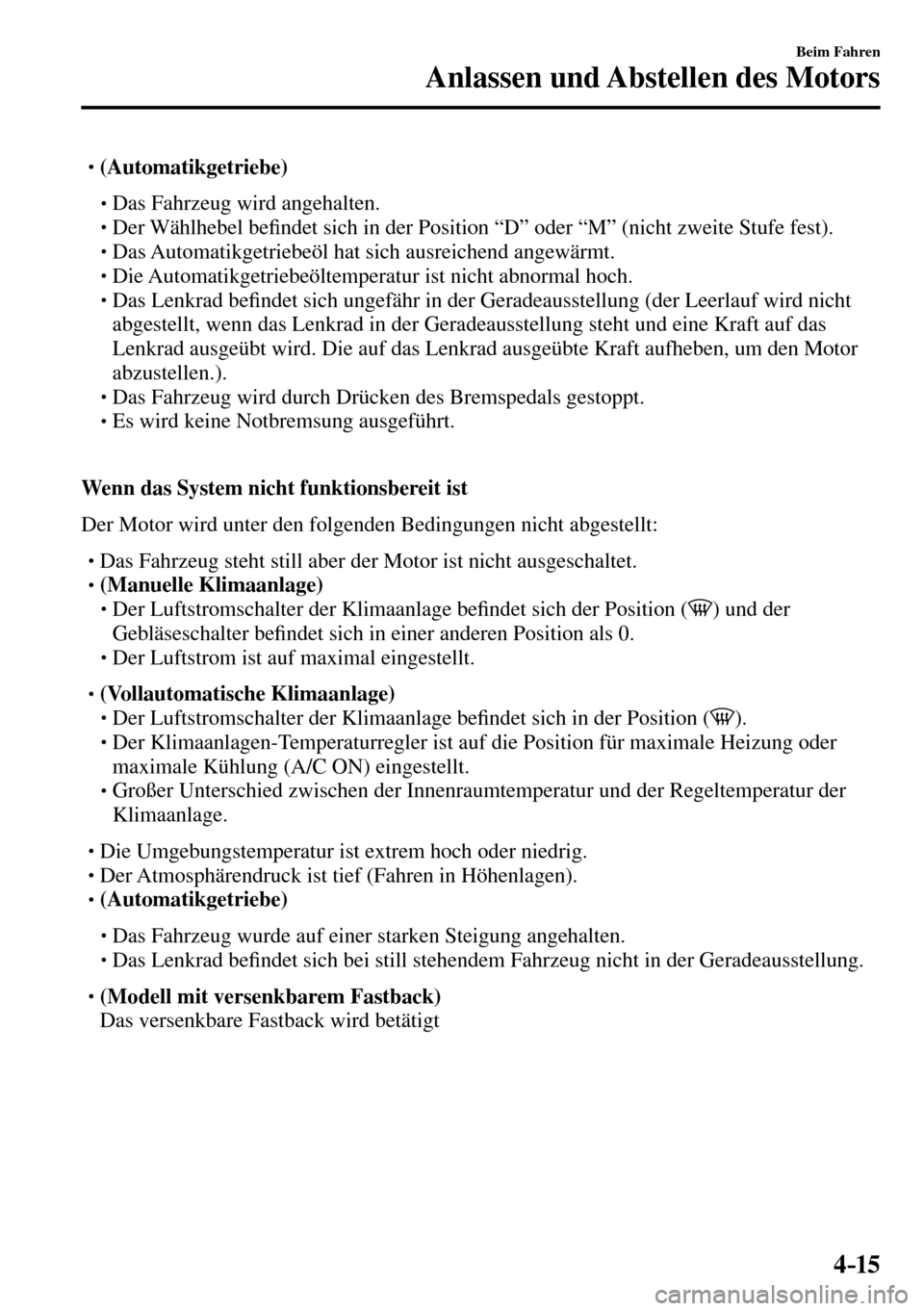

4–15
Beim Fahren
Anlassen und Abstellen des Motors
(Automatikgetriebe)
Das Fahrzeug wird angehalten.
Der Wählhebel be ¿ ndet sich in der Position “D” oder “M” (nicht zweite Stufe fest).
Das Automatikgetriebeöl hat sich ausreichend angewärmt.
Die Automatikgetriebeöltemperatur ist nicht abnormal hoch.
Das Lenkrad be ¿ ndet sich ungefähr in der Geradeausstellung (der Leerlauf wird nicht
abgestellt, wenn das Lenkrad in der Geradeausstellung steht und eine Kraft auf das
Lenkrad ausgeübt wird. Die auf das Lenkrad ausgeübte Kraft aufheben, um den Motor
abzustellen.).
Das Fahrzeug wird durch Drücken des Bremspedals gestoppt.
Es wird keine Notbremsung ausgeführt.
Wenn das System nicht funktionsbereit ist
Der Motor wird unter den folgenden Bedingungen nicht abgestellt:
Das Fahrzeug steht still aber der Motor ist nicht ausgeschaltet.
(Manuelle Klimaanlage)
Der Luftstromschalter der Klimaanlage be ¿ ndet sich der Position ( ) und der
Gebläseschalter be ¿ ndet sich in einer anderen Position als 0.
Der Luftstrom ist auf maximal eingestellt.
(Vollautomatische Klimaanlage)
Der Luftstromschalter der Klimaanlage be ¿ ndet sich in der Position ( ).
Der Klimaanlagen-Temperaturregler ist auf die Position für maximale Heizung oder
maximale Kühlung (A/C ON) eingestellt.
Großer Unterschied zwischen der Innenraumtemperatur und der Regeltemperatur der
Klimaanlage.
Die Umgebungstemperatur ist extrem hoch oder niedrig.
Der Atmosphärendruck ist tief (Fahren in Höhenlagen).
(Automatikgetriebe)
Das Fahrzeug wurde auf einer starken Steigung angehalten.
Das Lenkrad be ¿ ndet sich bei still stehendem Fahrzeug nicht in der Geradeausstellung.
(Modell mit versenkbarem Fastback)
Das versenkbare Fastback wird betätigt
