MAZDA MODEL MX-5 RF 2017 Betriebsanleitung (in German)

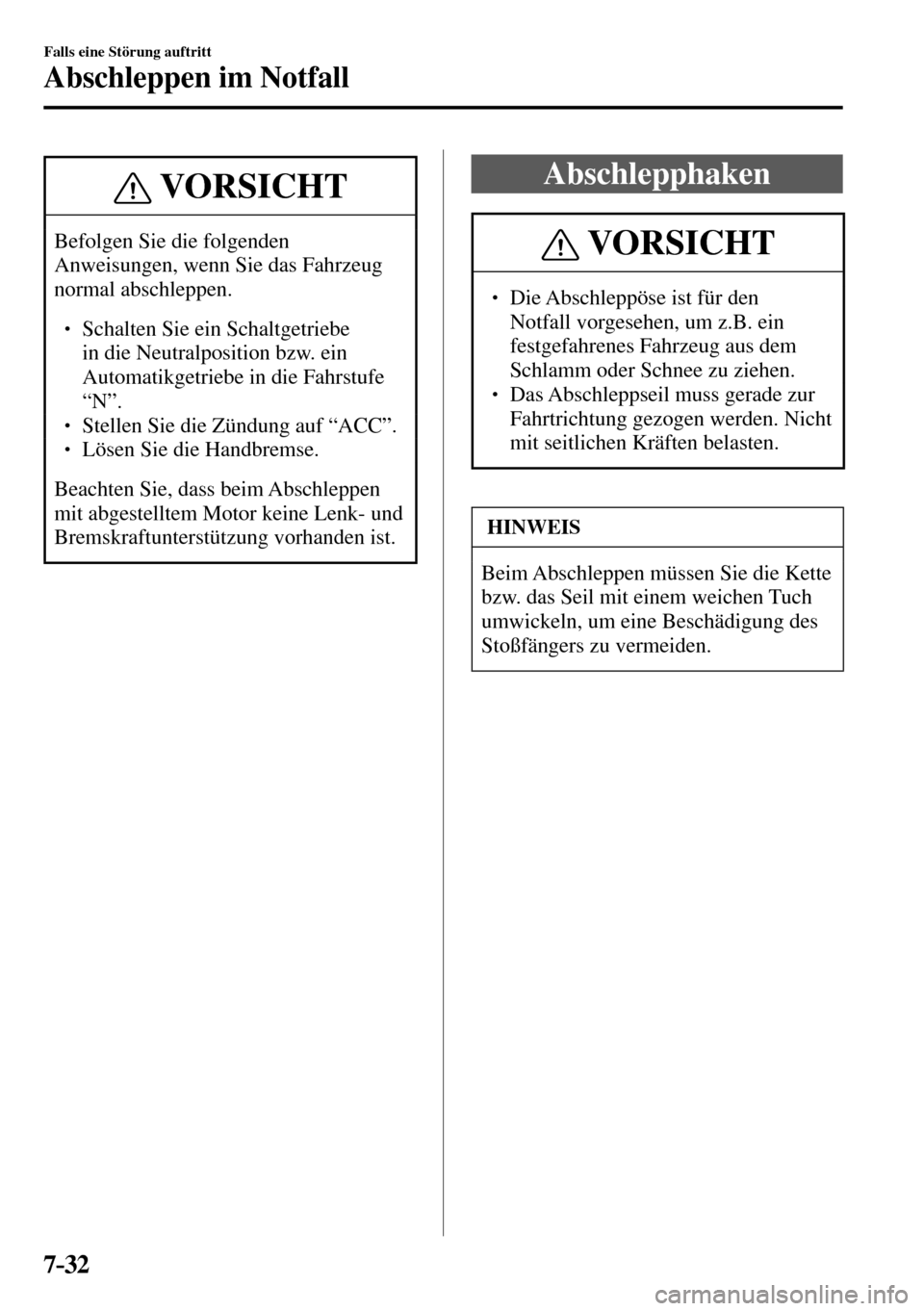

7–32
Falls eine Störung auftritt
Abschleppen im Notfall
VORSICHT
Befolgen Sie die folgenden
Anweisungen, wenn Sie das Fahrzeug
normal abschleppen.

 Schalten Sie ein Schaltgetriebe
in die Neutralposition bzw. ein
Automatikgetriebe in die Fahrstufe
“N”.
  Stellen Sie die Zündung auf “ACC”.
 Lösen Sie die Handbremse.
Beachten Sie, dass beim Abschleppen
mit abgestelltem Motor keine Lenk- und
Bremskraftunterstützung vorhanden ist.
Abschlepphaken
VORSICHT
  Die Abschleppöse ist für den
Notfall vorgesehen, um z.B. ein
festgefahrenes Fahrzeug aus dem
Schlamm oder Schnee zu ziehen.
  Das Abschleppseil muss gerade zur
Fahrtrichtung gezogen werden. Nicht
mit seitlichen Kräften belasten.
HINWEIS
Beim Abschleppen müssen Sie die Kette
bzw. das Seil mit einem weichen Tuch
umwickeln, um eine Beschädigung des
Stoßfängers zu vermeiden.

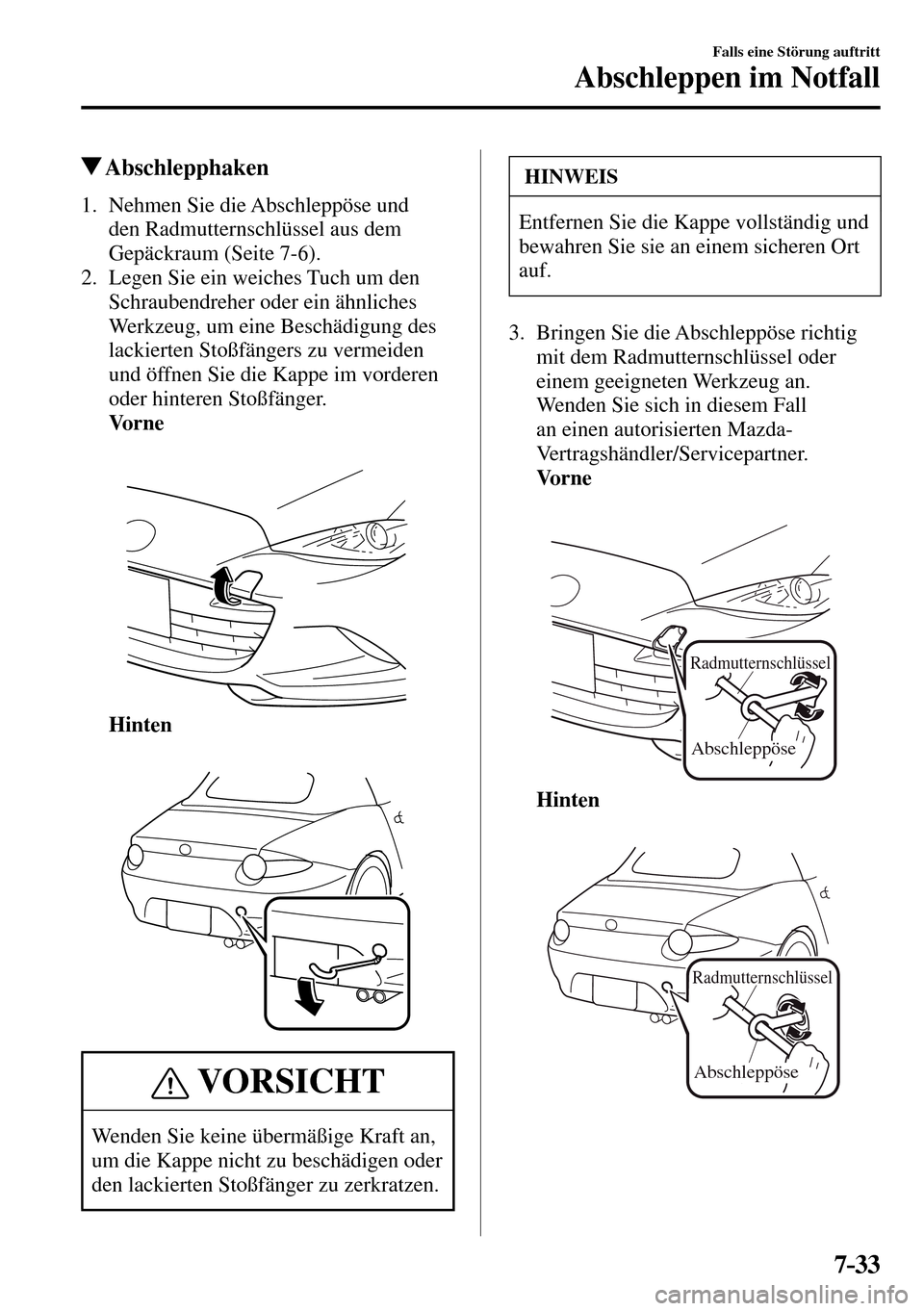

7–33
Falls eine Störung auftritt
Abschleppen im Notfall
Abschlepphaken
1. Nehmen Sie die Abschleppöse und
den Radmutternschlüssel aus dem
Gepäckraum (Seite 7-6 ).
2. Legen Sie ein weiches Tuch um den
Schraubendreher oder ein ähnliches
Werkzeug, um eine Beschädigung des
lackierten Stoßfängers zu vermeiden
und öffnen Sie die Kappe im vorderen
oder hinteren Stoßfänger.
Vo r n e
Hinten
VORSICHT
Wenden Sie keine übermäßige Kraft an,
um die Kappe nicht zu beschädigen oder
den lackierten Stoßfänger zu zerkratzen.
HINWEIS
Entfernen Sie die Kappe vollständig und
bewahren Sie sie an einem sicheren Ort
auf.
3. Bringen Sie die Abschleppöse richtig
mit dem Radmutternschlüssel oder
einem geeigneten Werkzeug an.
Wenden Sie sich in diesem Fall
an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Vo r n e
Radmutternschlüssel
Abschleppöse
Hinten
Radmutternschlüssel
Abschleppöse


7–34
Falls eine Störung auftritt
Abschleppen im Notfall
4. Befestigen Sie das Abschleppseil an der
Abschleppöse.
VORSICHT
  Falls die Abschleppöse nicht
richtig angebracht ist, kann sie sich
während dem Abschleppen lösen.
Kontrollieren Sie deshalb, ob die
Abschleppöse richtig am Stoßfänger
angebracht ist.
  Beim Abschleppen unter
den folgenden Bedingungen
müssen Sie vorsichtig sein,
dass die Abschleppöse und
der Abschlepphaken, die
Fahrzeugkarosserie und das Getriebe
nicht beschädigt werden:



 Schleppen Sie kein Fahrzeug, das
schwerer als das Ihrige ist.



 Vermeiden Sie ein starkes
Beschleunigen, weil die
Abschleppöse bzw. der
Abschlepphaken und das Seil stark
belastet werden.



 Bringen Sie das Seil nicht
an anderen Stellen als der
Abschleppöse und dem
Abschlepphaken an.

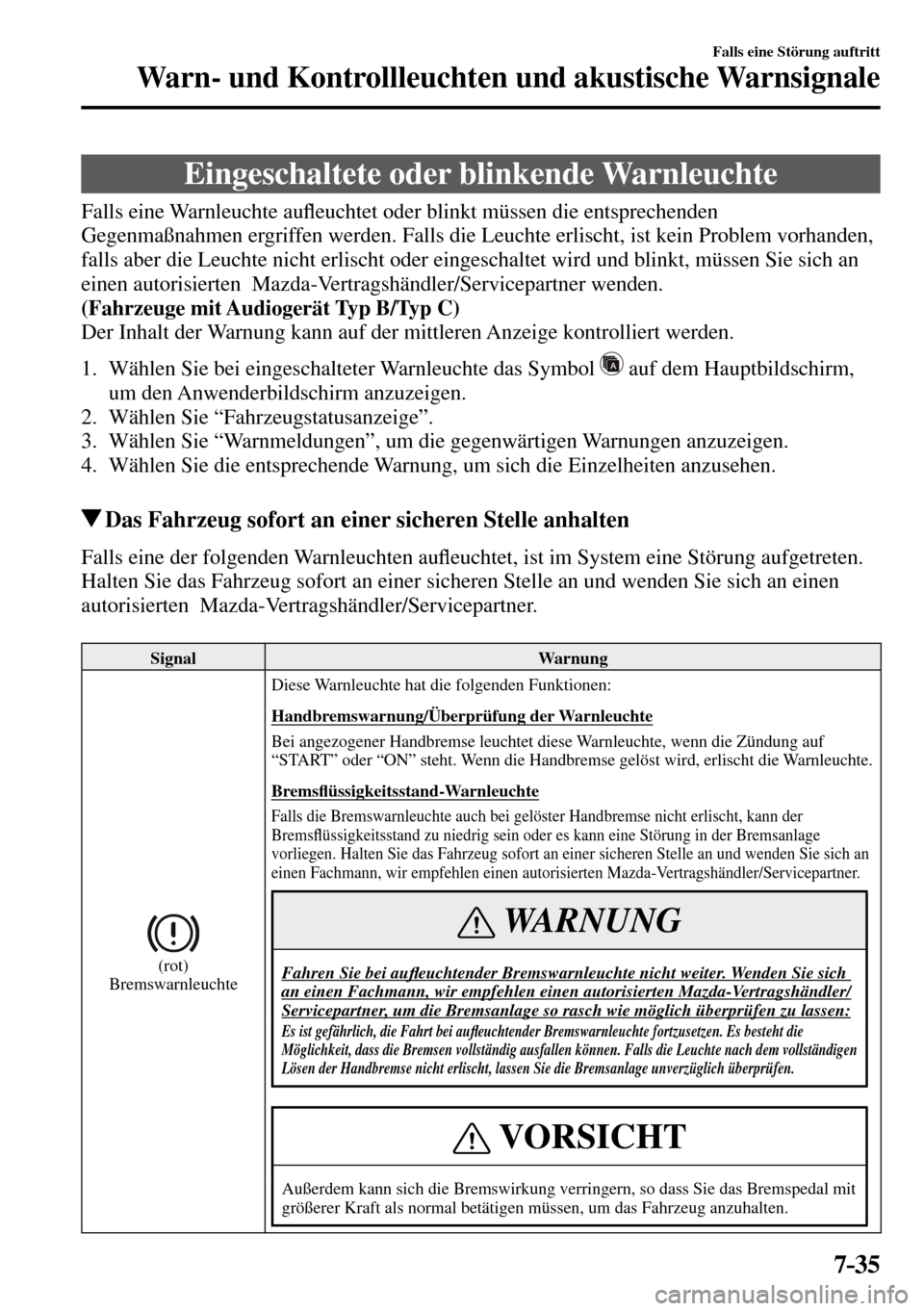

7–35
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Eingeschaltete oder blinkende Warnleuchte
Falls eine Warnleuchte auÀ euchtet oder blinkt müssen die entsprechenden
Gegenmaßnahmen ergriffen werden. Falls die Leuchte erlischt, ist kein Problem vorhanden,
falls aber die Leuchte nicht erlischt oder eingeschaltet wird und blinkt, müssen Sie sich an
einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
(Fahrzeuge mit Audiogerät Typ B/Typ C)
Der Inhalt der Warnung kann auf der mittleren Anzeige kontrolliert werden.
1. Wählen Sie bei eingeschalteter Warnleuchte das Symbol
auf dem Hauptbildschirm,
um den Anwenderbildschirm anzuzeigen.
2. Wählen Sie “Fahrzeugstatusanzeige”.
3. Wählen Sie “Warnmeldungen”, um die gegenwärtigen Warnungen anzuzeigen.
4. Wählen Sie die entsprechende Warnung, um sich die Einzelheiten anzusehen.
Das Fahrzeug sofort an einer sicheren Stelle anhalten
Falls eine der folgenden Warnleuchten auÀ euchtet, ist im System eine Störung aufgetreten.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Signal Warnung
(rot)
Bremswarnleuchte
Diese Warnleuchte hat die folgenden Funktionen:
Handbremswarnung/Überprüfung der Warnleuchte
Bei angezogener Handbremse leuchtet diese Warnleuchte, wenn die Zündung auf
“START” oder “ON” steht. Wenn die Handbremse gelöst wird, erlischt die Warnleuchte.
B r e m sÀ üssigkeitsstand-Warnleuchte
Falls die Bremswarnleuchte auch bei gelöster Handbremse nicht erlischt, kann der
BremsÀ üssigkeitsstand zu niedrig sein oder es kann eine Störung in der Bremsanlage
vorliegen. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
WARNUNG
Fahren Sie bei auÀ euchtender Bremswarnleuchte nicht weiter. Wenden Sie sich
an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage so rasch wie möglich überprüfen zu lassen:
Es ist gefährlich, die Fahrt bei auÀ euchtender Bremswarnleuchte fortzusetzen. Es besteht die
Möglichkeit, dass die Bremsen vollständig ausfallen können. Falls die Leuchte nach dem vollständigen
Lösen der Handbremse nicht erlischt, lassen Sie die Bremsanlage unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung verringern, so dass Sie das Bremspedal mit
größerer Kraft als normal betätigen müssen, um das Fahrzeug anzuhalten.

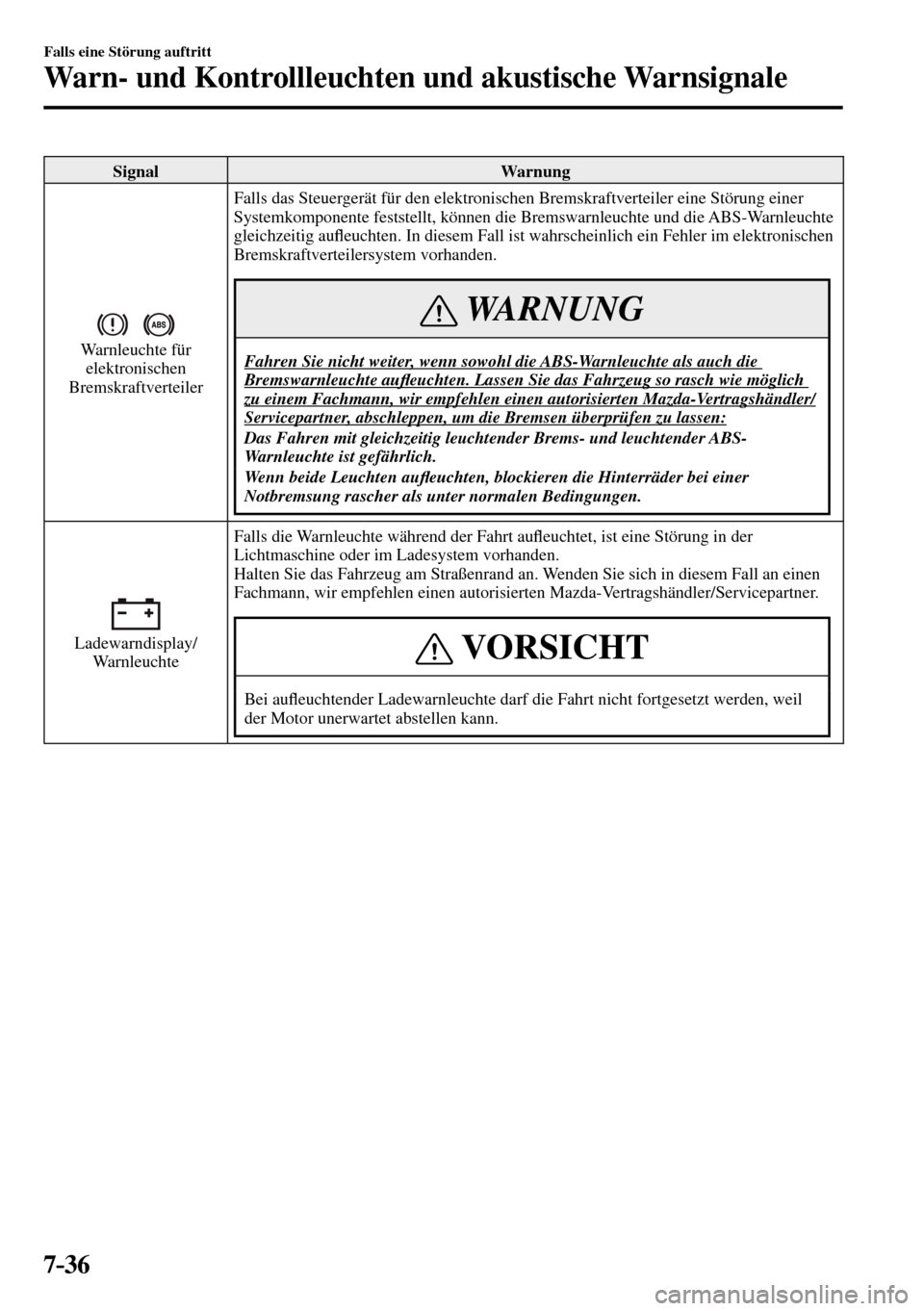

7–36
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung
Warnleuchte für
elektronischen
Bremskraftverteiler Falls das Steuergerät für den elektronischen Bremskraftverteiler eine Störung einer
Systemkomponente feststellt, können die Bremswarnleuchte und die ABS-Warnleuchte
gleichzeitig auÀ euchten. In diesem Fall ist wahrscheinlich ein Fehler im elektronischen
Bremskraftverteilersystem vorhanden.
WARNUNG
Fahren Sie nicht weiter, wenn sowohl die ABS-Warnleuchte als auch die
Bremswarnleuchte auÀ euchten. Lassen Sie das Fahrzeug so rasch wie möglich
zu einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, abschleppen, um die Bremsen überprüfen zu lassen:
Das Fahren mit gleichzeitig leuchtender Brems- und leuchtender ABS-
Warnleuchte ist gefährlich.
Wenn beide Leuchten auÀ euchten, blockieren die Hinterräder bei einer
Notbremsung rascher als unter normalen Bedingungen.
Ladewarndisplay/
Warnleuchte Falls die Warnleuchte während der Fahrt auÀ euchtet, ist eine Störung in der
Lichtmaschine oder im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand an. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. VORSICHT
Bei auÀ euchtender Ladewarnleuchte darf die Fahrt nicht fortgesetzt werden, weil
der Motor unerwartet abstellen kann.

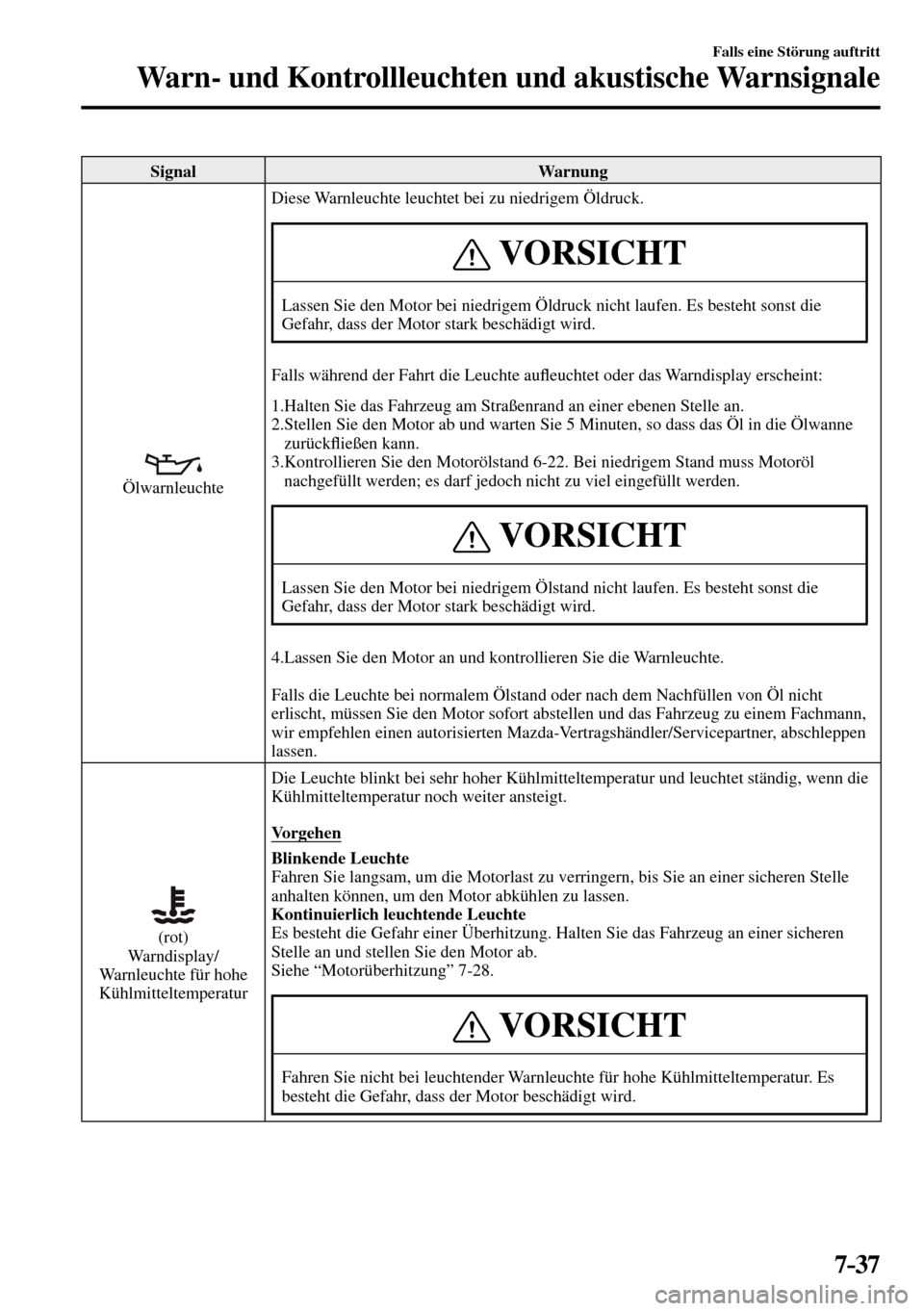

7–37
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung
Ölwarnleuchte Diese Warnleuchte leuchtet bei zu niedrigem Öldruck.
VORSICHT
Lassen Sie den Motor bei niedrigem Öldruck nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
Falls während der Fahrt die Leuchte auÀ euchtet oder das Warndisplay erscheint:
1. Halten Sie das Fahrzeug am Straßenrand an einer ebenen Stelle an.
2. Stellen Sie den Motor ab und warten Sie 5 Minuten, so dass das Öl in die Ölwanne
zurückÀ ießen kann.
3. Kontrollieren Sie den Motorölstand 6-22 . Bei niedrigem Stand muss Motoröl
nachgefüllt werden; es darf jedoch nicht zu viel eingefüllt werden.
VORSICHT
Lassen Sie den Motor bei niedrigem Ölstand nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
4. Lassen Sie den Motor an und kontrollieren Sie die Warnleuchte.
Falls die Leuchte bei normalem Ölstand oder nach dem Nachfüllen von Öl nicht
erlischt, müssen Sie den Motor sofort abstellen und das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, abschleppen
lassen.
(rot)
Warndisplay/
Warnleuchte für hohe
Kühlmitteltemperatur
Die Leuchte blinkt bei sehr hoher Kühlmitteltemperatur und leuchtet ständig, wenn die
Kühlmitteltemperatur noch weiter ansteigt.
Vorgehen
Blinkende Leuchte
Fahren Sie langsam, um die Motorlast zu verringern, bis Sie an einer sicheren Stelle
anhalten können, um den Motor abkühlen zu lassen.
Kontinuierlich leuchtende Leuchte
Es besteht die Gefahr einer Überhitzung. Halten Sie das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor ab.
Siehe “Motorüberhitzung” 7-28 .
VORSICHT
Fahren Sie nicht bei leuchtender Warnleuchte für hohe Kühlmitteltemperatur. Es
besteht die Gefahr, dass der Motor beschädigt wird.

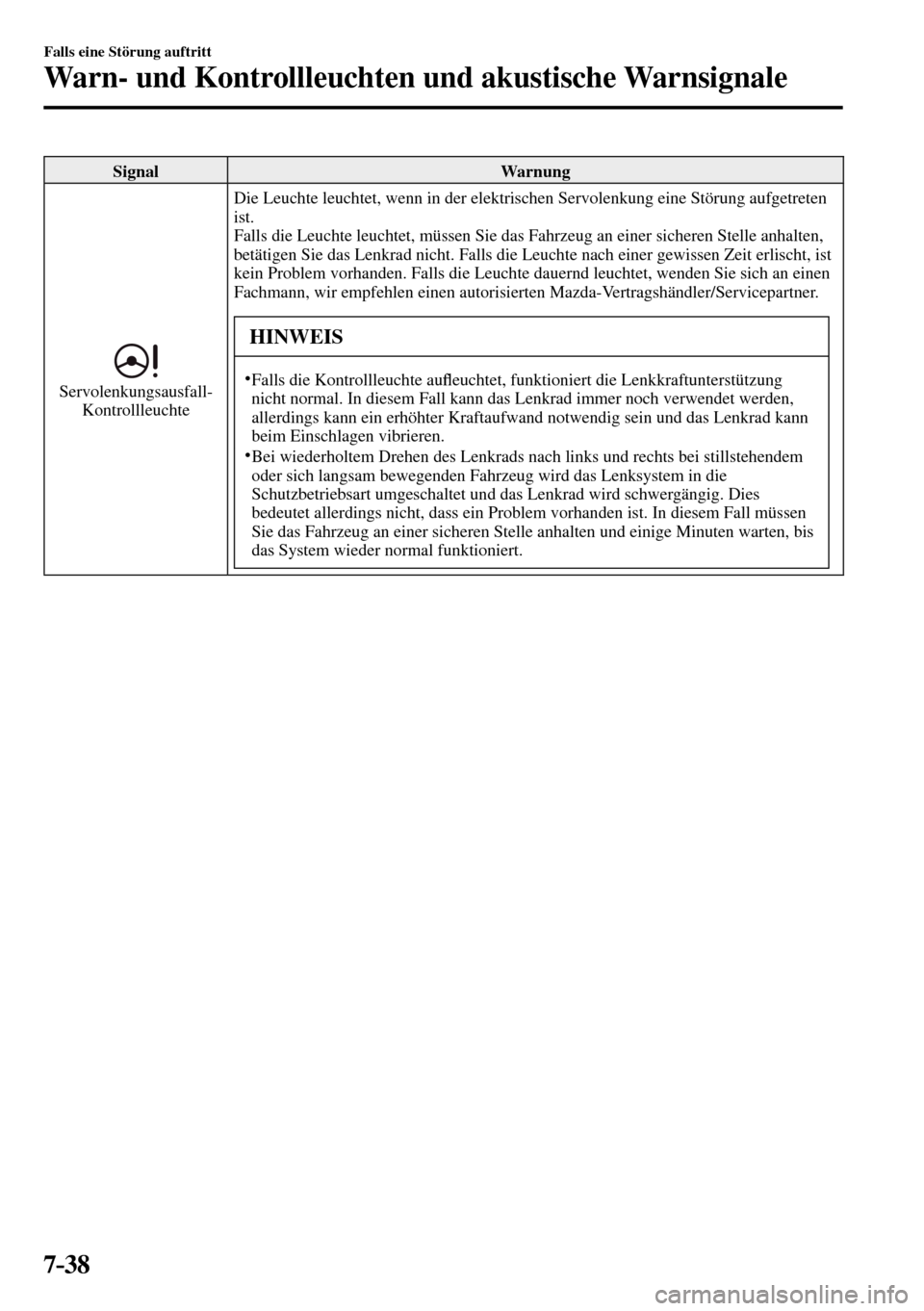

7–38
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung
Servolenkungsausfall-
Kontrollleuchte Die Leuchte leuchtet, wenn in der elektrischen Servolenkung eine Störung aufgetreten
ist.
Falls die Leuchte leuchtet, müssen Sie das Fahrzeug an einer sicheren Stelle anhalten,
betätigen Sie das Lenkrad nicht. Falls die Leuchte nach einer gewissen Zeit erlischt, ist
kein Problem vorhanden. Falls die Leuchte dauernd leuchtet, wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
Falls die Kontrollleuchte auÀ euchtet, funktioniert die Lenkkraftunterstützung
nicht normal. In diesem Fall kann das Lenkrad immer noch verwendet werden,
allerdings kann ein erhöhter Kraftaufwand notwendig sein und das Lenkrad kann
beim Einschlagen vibrieren.
Bei wiederholtem Drehen des Lenkrads nach links und rechts bei stillstehendem
oder sich langsam bewegenden Fahrzeug wird das Lenksystem in die
Schutzbetriebsart umgeschaltet und das Lenkrad wird schwergängig. Dies
bedeutet allerdings nicht, dass ein Problem vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren Stelle anhalten und einige Minuten warten, bis
das System wieder normal funktioniert.

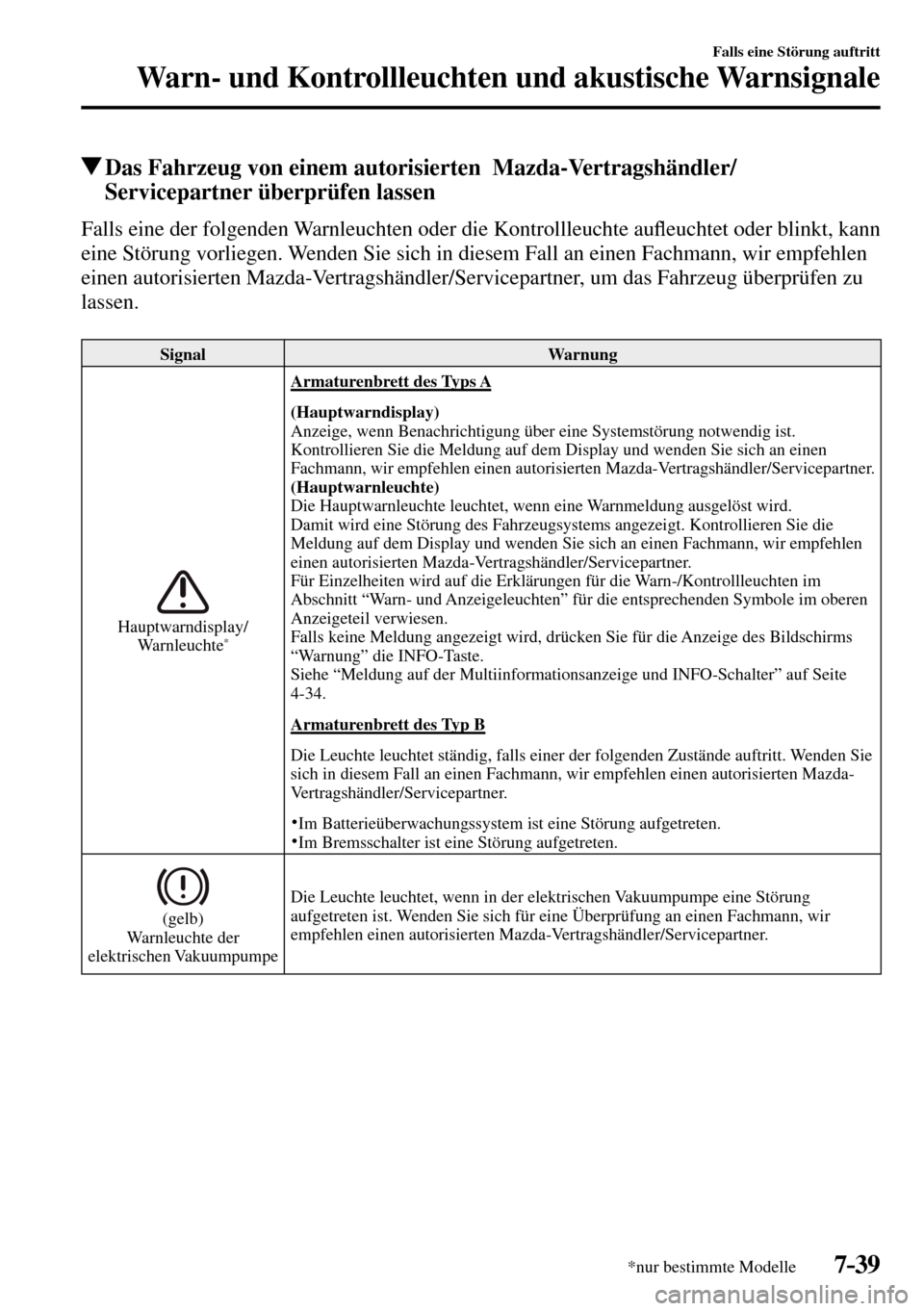

7–39
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Das Fahrzeug von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen lassen
Falls eine der folgenden Warnleuchten oder die Kontrollleuchte auÀ euchtet oder blinkt, kann
eine Störung vorliegen. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug überprüfen zu
lassen.
Signal Warnung
Hauptwarndisplay/
Warnleuchte *
Armaturenbrett des Typs A
(Hauptwarndisplay)
Anzeige, wenn Benachrichtigung über eine Systemstörung notwendig ist.
Kontrollieren Sie die Meldung auf dem Display und wenden Sie sich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
(Hauptwarnleuchte)
Die Hauptwarnleuchte leuchtet, wenn eine Warnmeldung ausgelöst wird.
Damit wird eine Störung des Fahrzeugsystems angezeigt. Kontrollieren Sie die
Meldung auf dem Display und wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Für Einzelheiten wird auf die Erklärungen für die Warn-/Kontrollleuchten im
Abschnitt “Warn- und Anzeigeleuchten” für die entsprechenden Symbole im oberen
Anzeigeteil verwiesen.
Falls keine Meldung angezeigt wird, drücken Sie für die Anzeige des Bildschirms
“Warnung” die INFO-Taste.
Siehe “Meldung auf der Multiinformationsanzeige und INFO-Schalter” auf Seite
4-34 .
Armaturenbrett des Typ B
Die Leuchte leuchtet ständig, falls einer der folgenden Zustände auftritt. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Im Batterieüberwachungssystem ist eine Störung aufgetreten. Im Bremsschalter ist eine Störung aufgetreten.
(gelb)
Warnleuchte der
elektrischen Vakuumpumpe Die Leuchte leuchtet, wenn in der elektrischen Vakuumpumpe eine Störung
aufgetreten ist. Wenden Sie sich für eine Überprüfung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

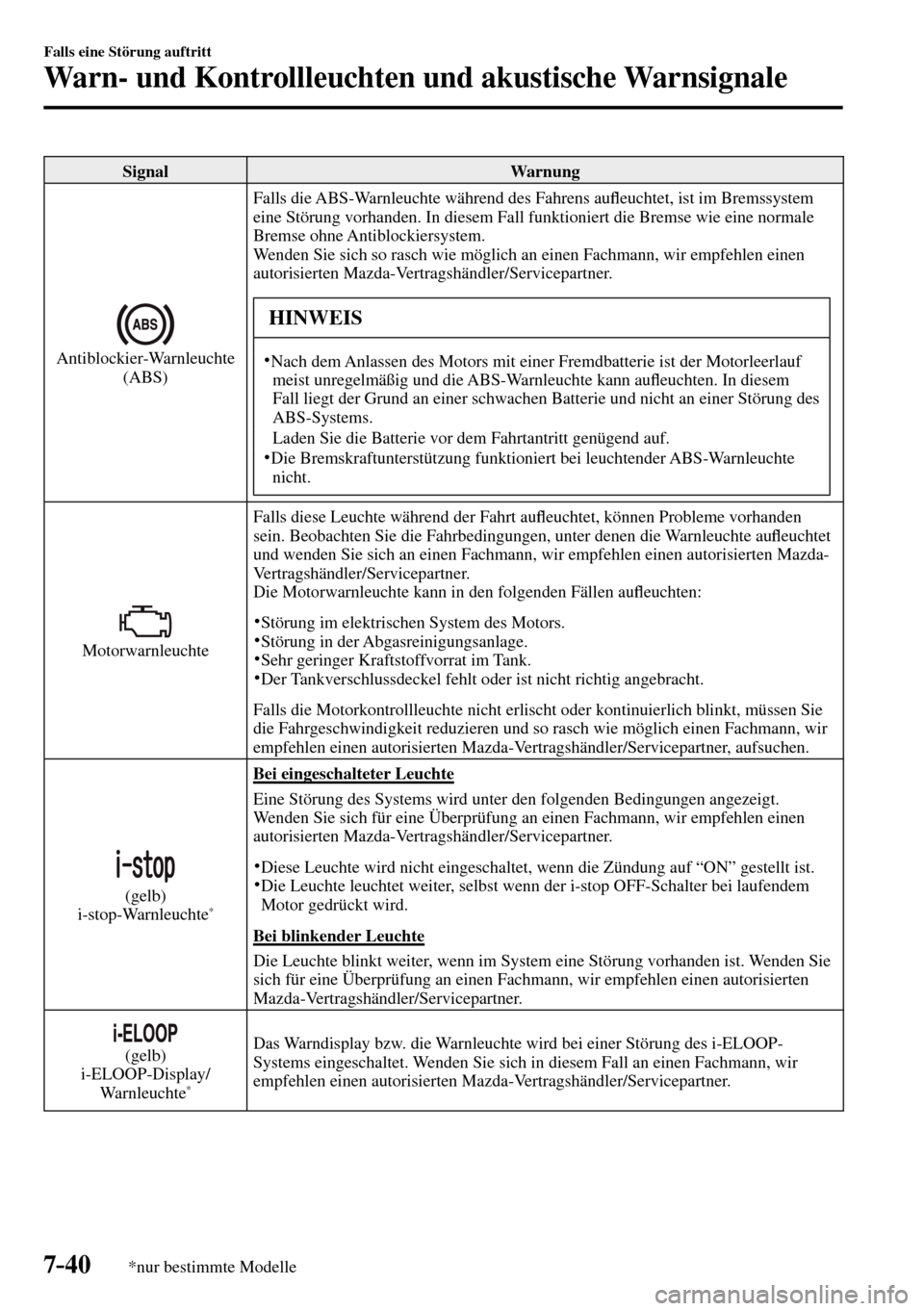

7–40
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Antiblockier-Warnleuchte
(ABS) Falls die ABS-Warnleuchte während des Fahrens auÀ euchtet, ist im Bremssystem
eine Störung vorhanden. In diesem Fall funktioniert die Bremse wie eine normale
Bremse ohne Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
Nach dem Anlassen des Motors mit einer Fremdbatterie ist der Motorleerlauf
meist unregelmäßig und die ABS-Warnleuchte kann auÀ euchten. In diesem
Fall liegt der Grund an einer schwachen Batterie und nicht an einer Störung des
ABS-Systems.
Laden Sie die Batterie vor dem Fahrtantritt genügend auf.
Die Bremskraftunterstützung funktioniert bei leuchtender ABS-Warnleuchte
nicht.
Motorwarnleuchte Falls diese Leuchte während der Fahrt auÀ euchtet, können Probleme vorhanden
sein. Beobachten Sie die Fahrbedingungen, unter denen die Warnleuchte auÀ euchtet
und wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Die Motorwarnleuchte kann in den folgenden Fällen auÀ euchten:
Störung im elektrischen System des Motors. Störung in der Abgasreinigungsanlage. Sehr geringer Kraftstoffvorrat im Tank. Der Tankverschlussdeckel fehlt oder ist nicht richtig angebracht.
Falls die Motorkontrollleuchte nicht erlischt oder kontinuierlich blinkt, müssen Sie
die Fahrgeschwindigkeit reduzieren und so rasch wie möglich einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, aufsuchen.
(gelb)
i-stop-Warnleuchte *
Bei eingeschalteter Leuchte
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist. Die Leuchte leuchtet weiter, selbst wenn der i-stop OFF-Schalter bei laufendem
Motor gedrückt wird.
Bei blinkender Leuchte
Die Leuchte blinkt weiter, wenn im System eine Störung vorhanden ist. Wenden Sie
sich für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
(gelb)
i-ELOOP-Display/
Warnleuchte
*
Das Warndisplay bzw. die Warnleuchte wird bei einer Störung des i-ELOOP-
Systems eingeschaltet. Wenden Sie sich in diesem Fall an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

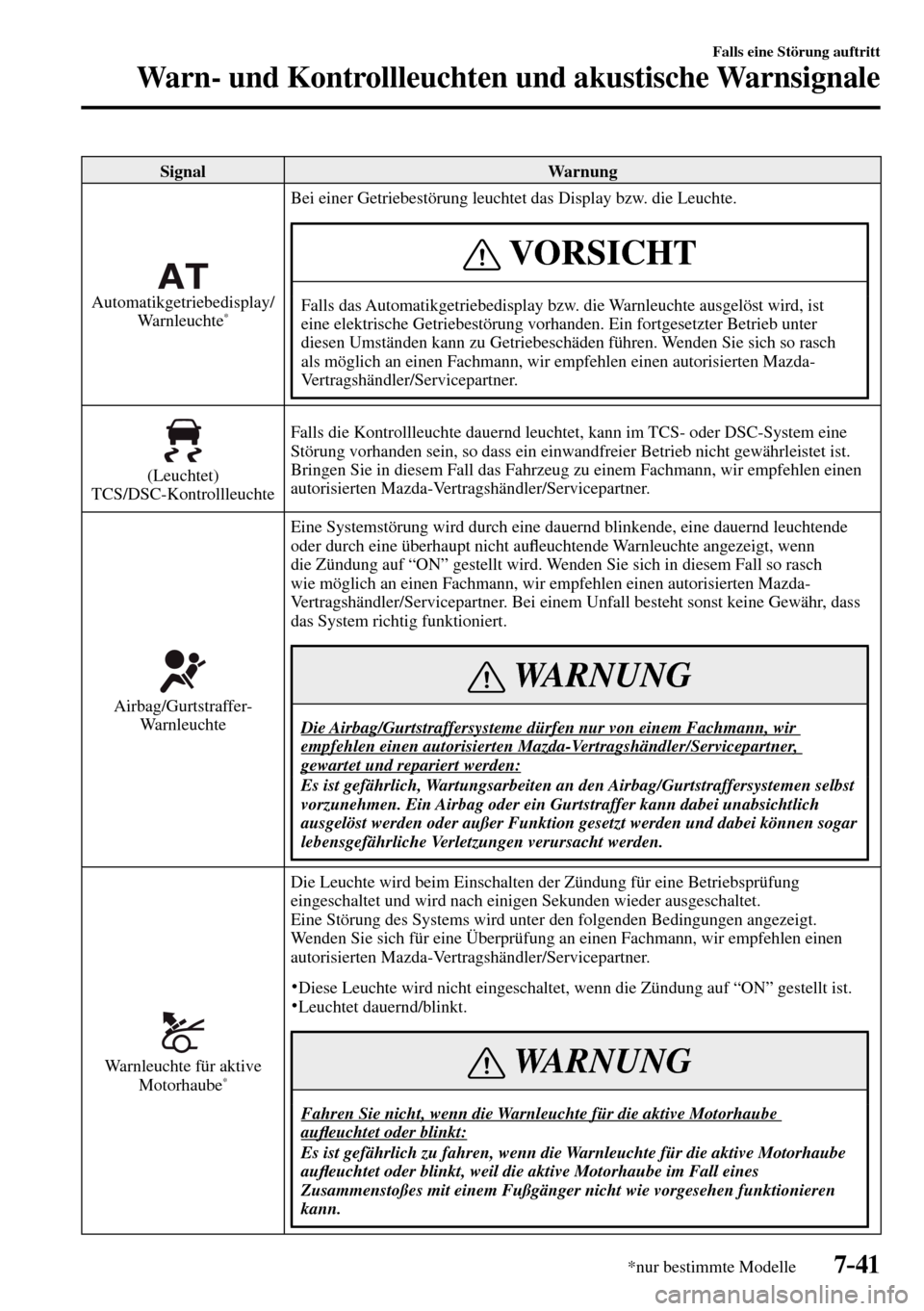

7–41
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
Automatikgetriebedisplay/
Warnleuchte *
Bei einer Getriebestörung leuchtet das Display bzw. die Leuchte.
VORSICHT
Falls das Automatikgetriebedisplay bzw. die Warnleuchte ausgelöst wird, ist
eine elektrische Getriebestörung vorhanden. Ein fortgesetzter Betrieb unter
diesen Umständen kann zu Getriebeschäden führen. Wenden Sie sich so rasch
als möglich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
(Leuchtet)
TCS/DSC-Kontrollleuchte Falls die Kontrollleuchte dauernd leuchtet, kann im TCS- oder DSC-System eine
Störung vorhanden sein, so dass ein einwandfreier Betrieb nicht gewährleistet ist.
Bringen Sie in diesem Fall das Fahrzeug zu einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Airbag/Gurtstraffer-
Warnleuchte Eine Systemstörung wird durch eine dauernd blinkende, eine dauernd leuchtende
oder durch eine überhaupt nicht auÀ euchtende Warnleuchte angezeigt, wenn
die Zündung auf “ON” gestellt wird. Wenden Sie sich in diesem Fall so rasch
wie möglich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Bei einem Unfall besteht sonst keine Gewähr, dass
das System richtig funktioniert.
WARNUNG
Die Airbag/Gurtstraffersysteme dürfen nur von einem Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
gewartet und repariert werden:
Es ist gefährlich, Wartungsarbeiten an den Airbag/Gurtstraffersystemen selbst
vorzunehmen. Ein Airbag oder ein Gurtstraffer kann dabei unabsichtlich
ausgelöst werden oder außer Funktion gesetzt werden und dabei können sogar
lebensgefährliche Verletzungen verursacht werden.
Warnleuchte für aktive
Motorhaube*
Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung
eingeschaltet und wird nach einigen Sekunden wieder ausgeschaltet.
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist. Leuchtet dauernd/blinkt.
WARNUNG
Fahren Sie nicht, wenn die Warnleuchte für die aktive Motorhaube
auÀ euchtet oder blinkt:
Es ist gefährlich zu fahren, wenn die Warnleuchte für die aktive Motorhaube
auÀ euchtet oder blinkt, weil die aktive Motorhaube im Fall eines
Zusammenstoßes mit einem Fußgänger nicht wie vorgesehen funktionieren
kann.
