MAZDA MODEL MX-5 RF 2017 Brukerhåndbok (in Norwegian)

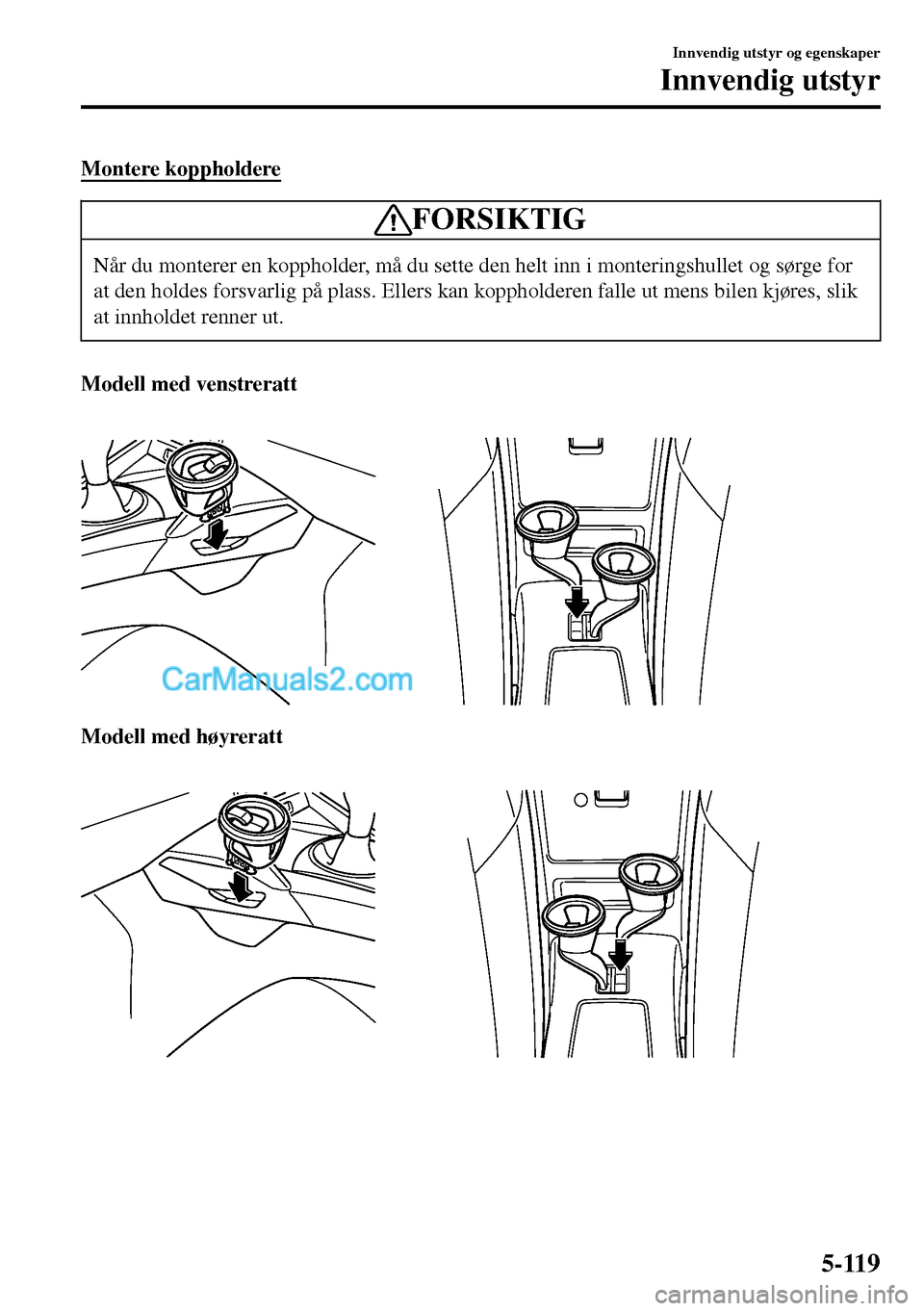

Montere koppholdere
FORSIKTIG
Når du monterer en koppholder, må du sette den helt inn i monteringshullet og sørge for
at den holdes forsvarlig på plass. Ellers kan koppholderen falle ut mens bilen kjøres, slik
at innholdet renner ut.
Modell med venstreratt

Modell med høyreratt

Innvendig utstyr og egenskaper
Innvendig utstyr
5-119

MERKNAD

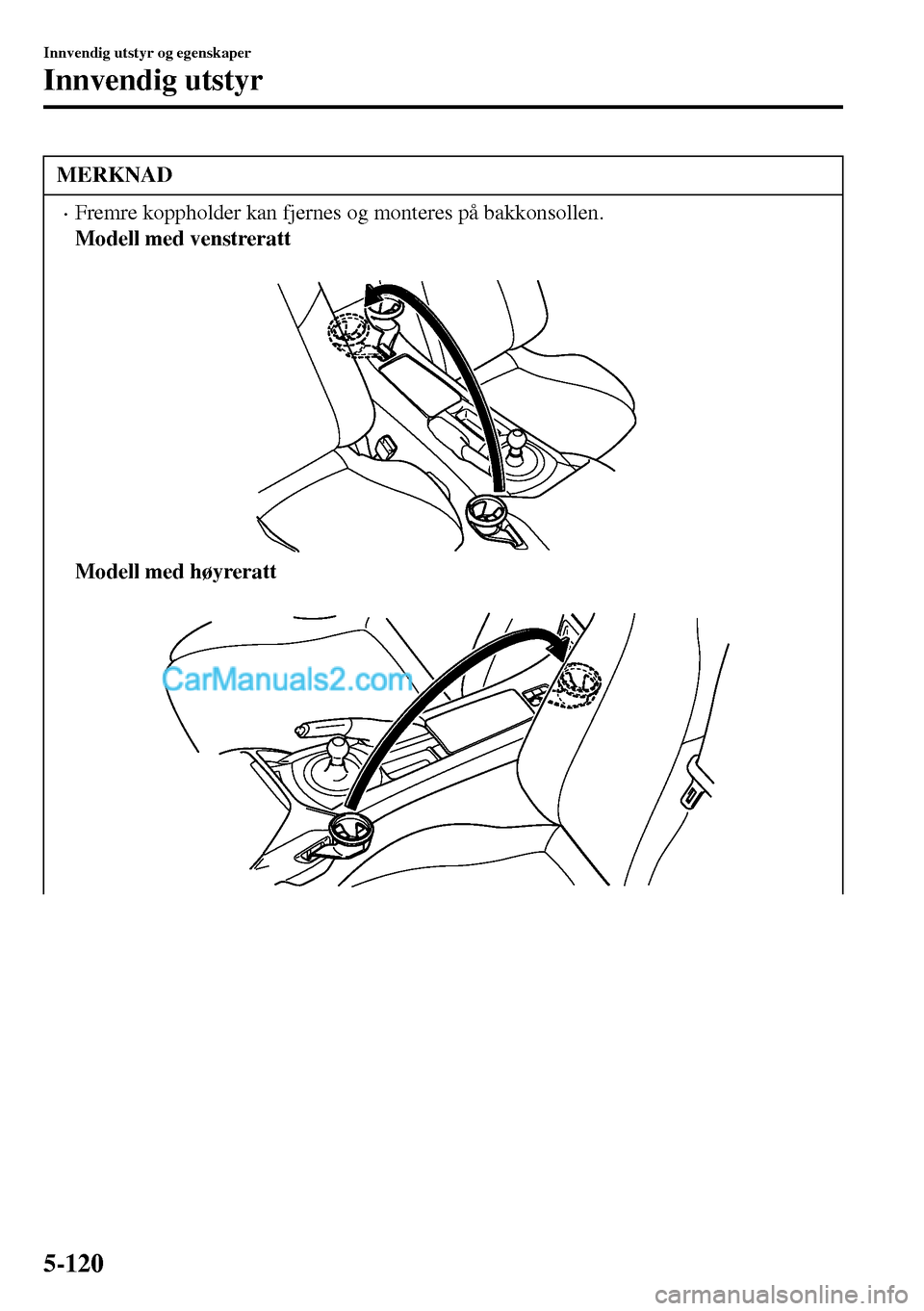

•Fremre koppholder kan fjernes og monteres på bakkonsollen.
Modell med venstreratt

Modell med høyreratt

Innvendig utstyr og egenskaper
Innvendig utstyr
5-120

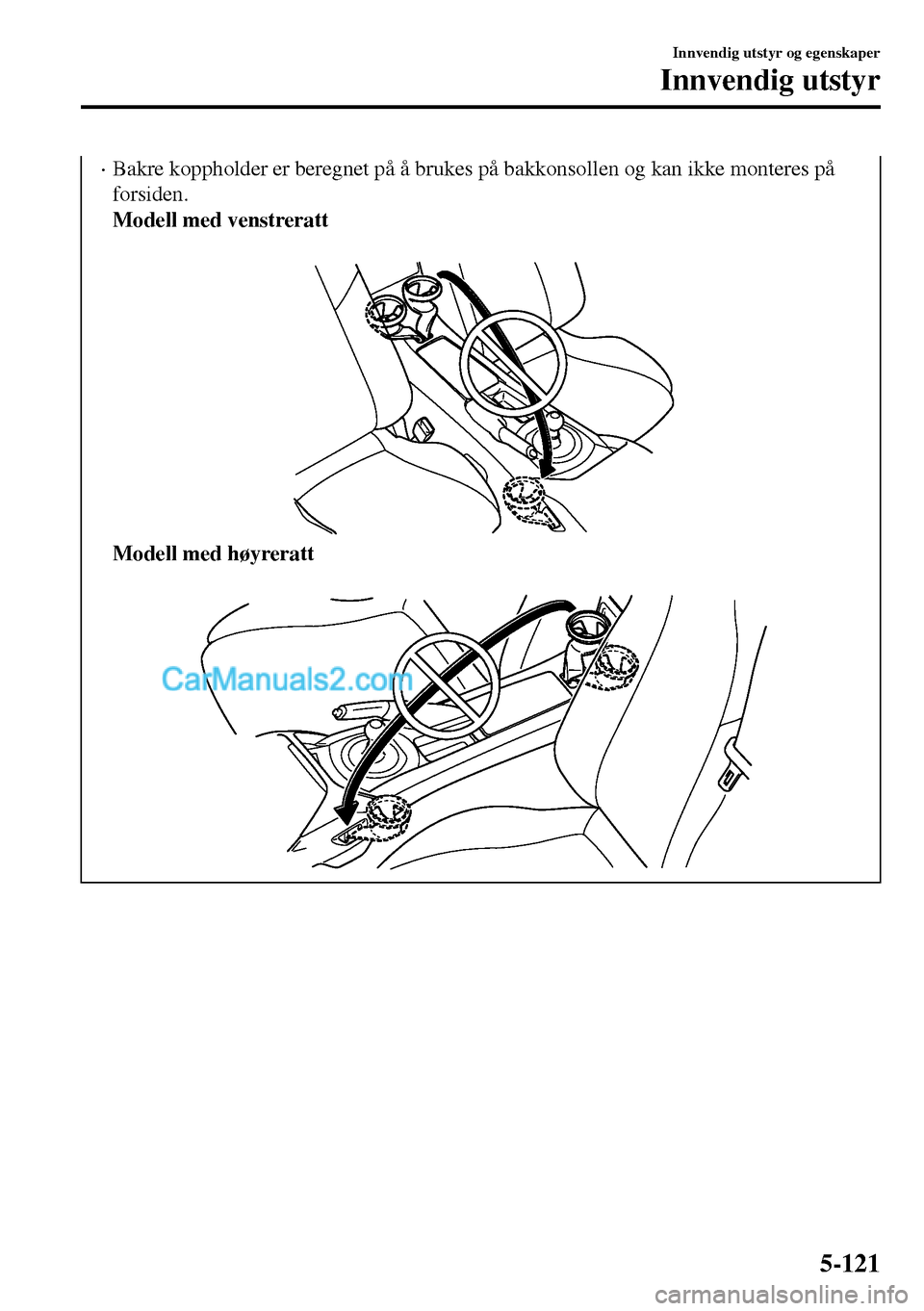

•Bakre koppholder er beregnet på å brukes på bakkonsollen og kan ikke monteres på
forsiden.
Modell med venstreratt

Modell med høyreratt

Innvendig utstyr og egenskaper
Innvendig utstyr
5-121

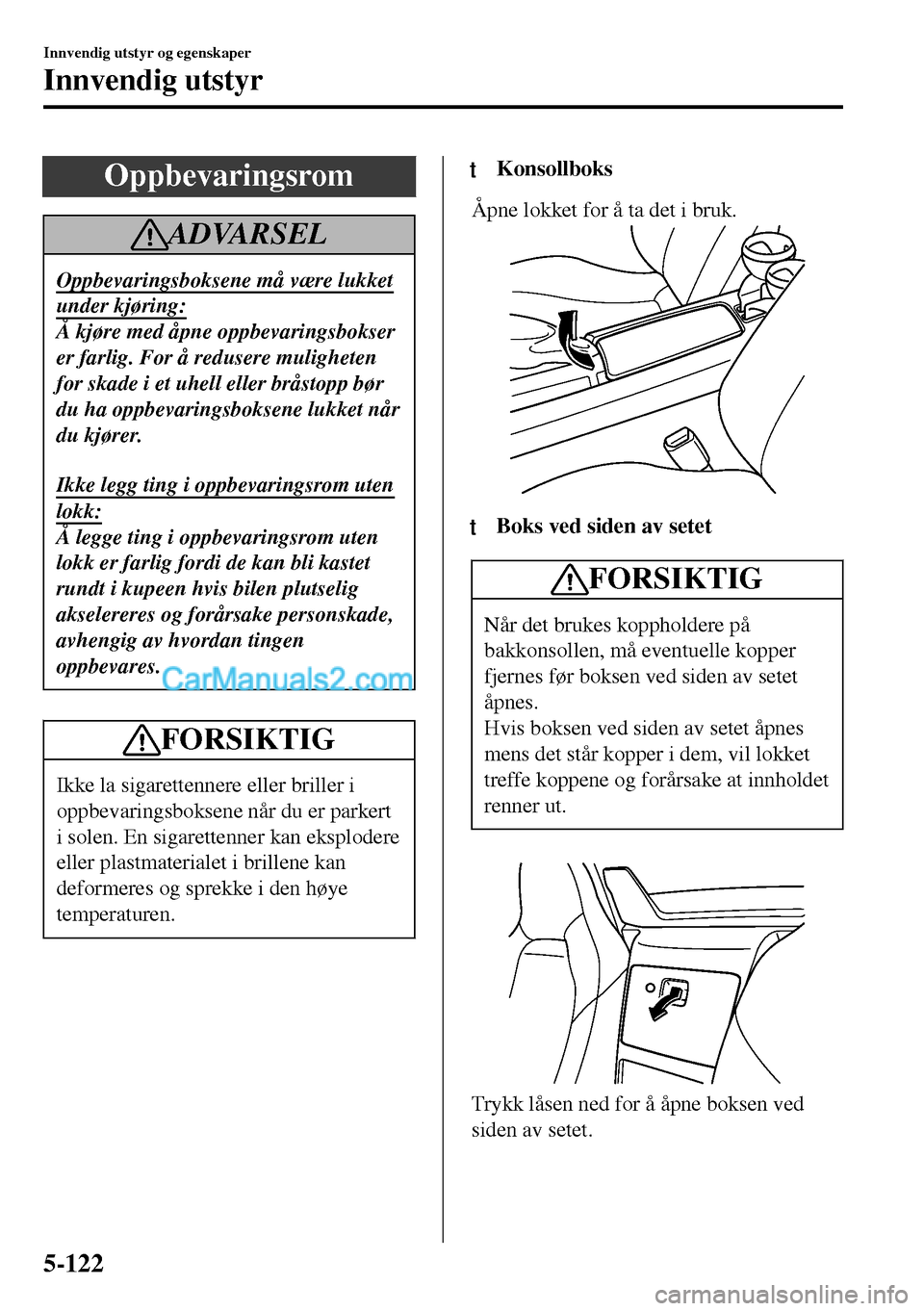

Oppbevaringsrom
ADVARSEL
Oppbevaringsboksene må være lukket
under kjøring:
Å kjøre med åpne oppbevaringsbokser
er farlig. For å redusere muligheten
for skade i et uhell eller bråstopp bør
du ha oppbevaringsboksene lukket når
du kjører.
Ikke legg ting i oppbevaringsrom uten
lokk:
Å legge ting i oppbevaringsrom uten
lokk er farlig fordi de kan bli kastet
rundt i kupeen hvis bilen plutselig
akselereres og forårsake personskade,
avhengig av hvordan tingen
oppbevares.
FORSIKTIG
Ikke la sigarettennere eller briller i
oppbevaringsboksene når du er parkert
i solen. En sigarettenner kan eksplodere
eller plastmaterialet i brillene kan
deformeres og sprekke i den høye
temperaturen.
tKonsollboks
Åpne lokket for å ta det i bruk.
ttBoks ved siden av setet
FORSIKTIG
Når det brukes koppholdere på
bakkonsollen, må eventuelle kopper
fjernes før boksen ved siden av setet
åpnes.
Hvis boksen ved siden av setet åpnes
mens det står kopper i dem, vil lokket
treffe koppene og forårsake at innholdet
renner ut.
Trykk låsen ned for å åpne boksen ved
siden av setet.
Innvendig utstyr og egenskaper
Innvendig utstyr
5-122

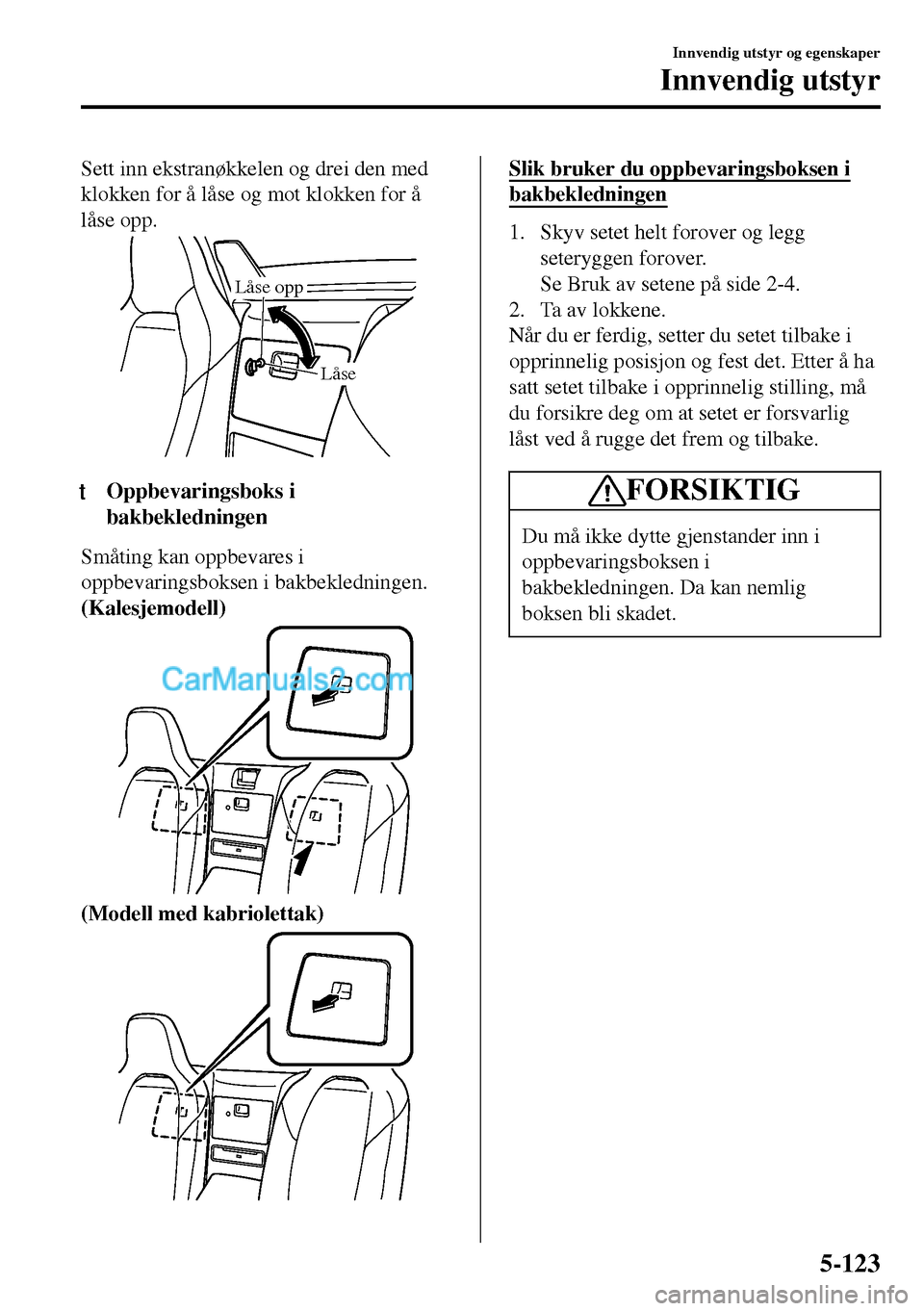

Sett inn ekstranøkkelen og drei den med
klokken for å låse og mot klokken for å
låse opp.
Låse Låse opp
ttOppbevaringsboks i
bakbekledningen
Småting kan oppbevares i
oppbevaringsboksen i bakbekledningen.
(Kalesjemodell)
(Modell med kabriolettak)
Slik bruker du oppbevaringsboksen i
bakbekledningen
1. Skyv setet helt forover og legg
seteryggen forover.
Se Bruk av setene på side 2-4.
2. Ta av lokkene.
Når du er ferdig, setter du setet tilbake i
opprinnelig posisjon og fest det. Etter å ha
satt setet tilbake i opprinnelig stilling, må
du forsikre deg om at setet er forsvarlig
låst ved å rugge det frem og tilbake.
FORSIKTIG
Du må ikke dytte gjenstander inn i
oppbevaringsboksen i
bakbekledningen. Da kan nemlig
boksen bli skadet.
Innvendig utstyr og egenskaper
Innvendig utstyr
5-123

Fjernbart askebeger*
Det fjernbare askebegeret kan festes og
brukes i hver av koppholderne.
ADVARSEL
Det fjernbare askebegeret må bare
brukes når det er festet og etter at du
har sørget for at det er fullstendig satt
inn:
Bruk av et askebeger som er tatt ut av
sin faste posisjon og ikke satt helt inn
er farlig. Sigaretter kan rulle rundt
eller falle ut av askebegeret og inn i
bilen og starte en brann. Videre vil
ikke sigarettsneiper slukke helt selv
om lokket på askebegeret er lukket.
FORSIKTIG
Ikke bruk askebegeret for avfall. Du
kan starte en brann.
Sett det rett inn i koppholderen for å bruke
aksebegeret.
Trekk askebegeret opp for å fjerne det.

Vindstopper
Denne vindstopperen reduserer vindstøt
inn i kupeen når det kjøres med kalesjen
nede.
(Kalesjemodell)
Vindstopper
(Modell med kabriolettak)
Vindstopper
Innvendig utstyr og egenskaper
Innvendig utstyr
5-124*Noen modeller.

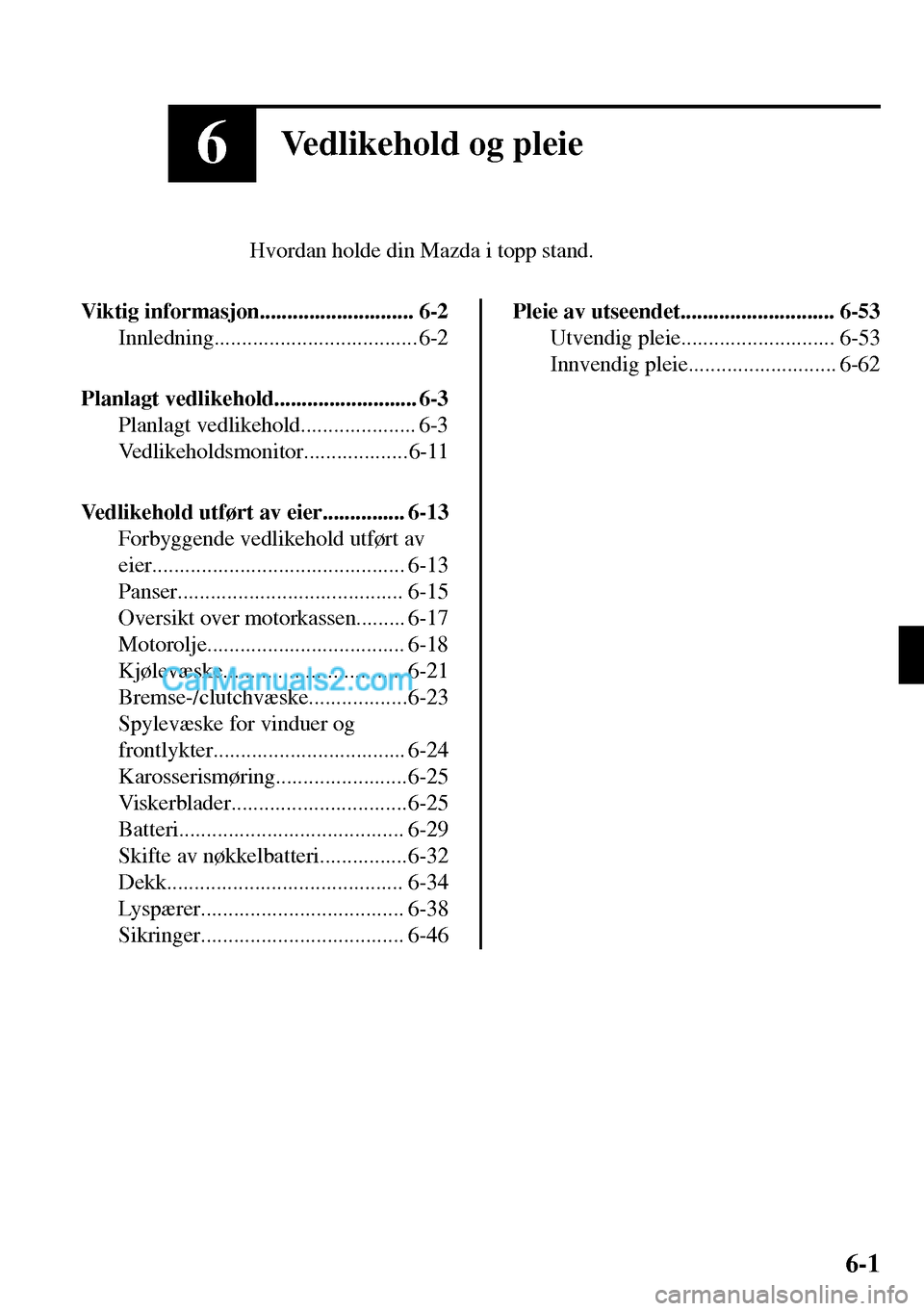

6Vedlikehold og pleie
Hvordan holde din Mazda i topp stand.
Viktig informasjon............................ 6-2
Innledning..................................... 6-2
Planlagt vedlikehold.......................... 6-3
Planlagt vedlikehold..................... 6-3
Vedlikeholdsmonitor...................6-11
Vedlikehold utført av eier............... 6-13
Forbyggende vedlikehold utført av
eier.............................................. 6-13
Panser......................................... 6-15
Oversikt over motorkassen......... 6-17
Motorolje.................................... 6-18
Kjølevæske................................. 6-21
Bremse-/clutchvæske..................6-23
Spylevæske for vinduer og
frontlykter................................... 6-24
Karosserismøring........................6-25
Viskerblader................................6-25
Batteri......................................... 6-29
Skifte av nøkkelbatteri................6-32
Dekk........................................... 6-34
Lyspærer..................................... 6-38
Sikringer..................................... 6-46
Pleie av utseendet............................ 6-53
Utvendig pleie............................ 6-53
Innvendig pleie........................... 6-62
6-1

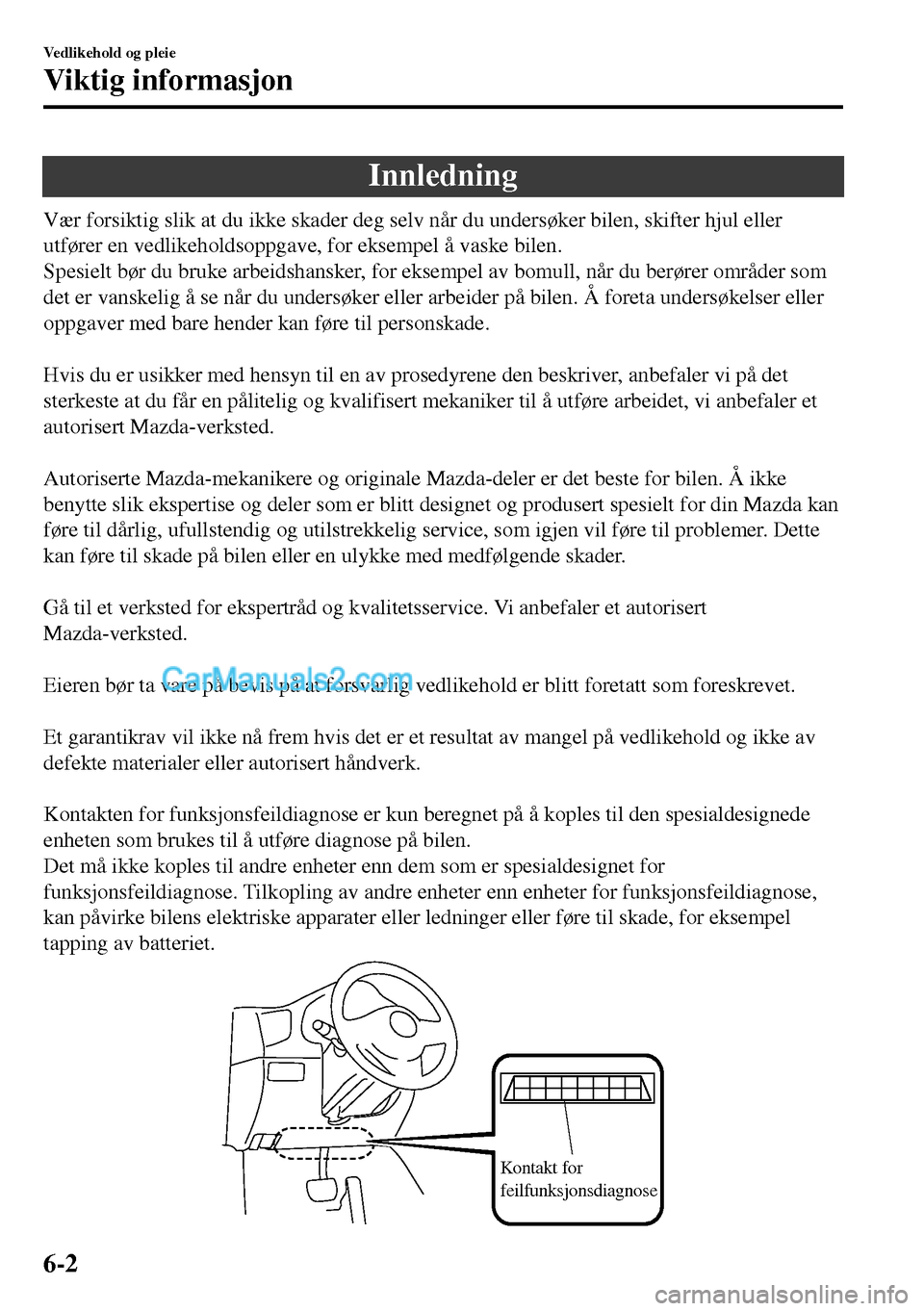

Innledning
Vær forsiktig slik at du ikke skader deg selv når du undersøker bilen, skifter hjul eller
utfører en vedlikeholdsoppgave, for eksempel å vaske bilen.
Spesielt bør du bruke arbeidshansker, for eksempel av bomull, når du berører områder som
det er vanskelig å se når du undersøker eller arbeider på bilen. Å foreta undersøkelser eller
oppgaver med bare hender kan føre til personskade.

Hvis du er usikker med hensyn til en av prosedyrene den beskriver, anbefaler vi på det
sterkeste at du får en pålitelig og kvalifisert mekaniker til å utføre arbeidet, vi anbefaler et
autorisert Mazda-verksted.

Autoriserte Mazda-mekanikere og originale Mazda-deler er det beste for bilen. Å ikke
benytte slik ekspertise og deler som er blitt designet og produsert spesielt for din Mazda kan
føre til dårlig, ufullstendig og utilstrekkelig service, som igjen vil føre til problemer. Dette
kan føre til skade på bilen eller en ulykke med medfølgende skader.

Gå til et verksted for ekspertråd og kvalitetsservice. Vi anbefaler et autorisert
Mazda-verksted.

Eieren bør ta vare på bevis på at forsvarlig vedlikehold er blitt foretatt som foreskrevet.

Et garantikrav vil ikke nå frem hvis det er et resultat av mangel på vedlikehold og ikke av
defekte materialer eller autorisert håndverk.

Kontakten for funksjonsfeildiagnose er kun beregnet på å koples til den spesialdesignede
enheten som brukes til å utføre diagnose på bilen.
Det må ikke koples til andre enheter enn dem som er spesialdesignet for
funksjonsfeildiagnose. Tilkopling av andre enheter enn enheter for funksjonsfeildiagnose,
kan påvirke bilens elektriske apparater eller ledninger eller føre til skade, for eksempel
tapping av batteriet.
Kontakt for
feilfunksjonsdiagnose
Vedlikehold og pleie
Viktig informasjon
6-2

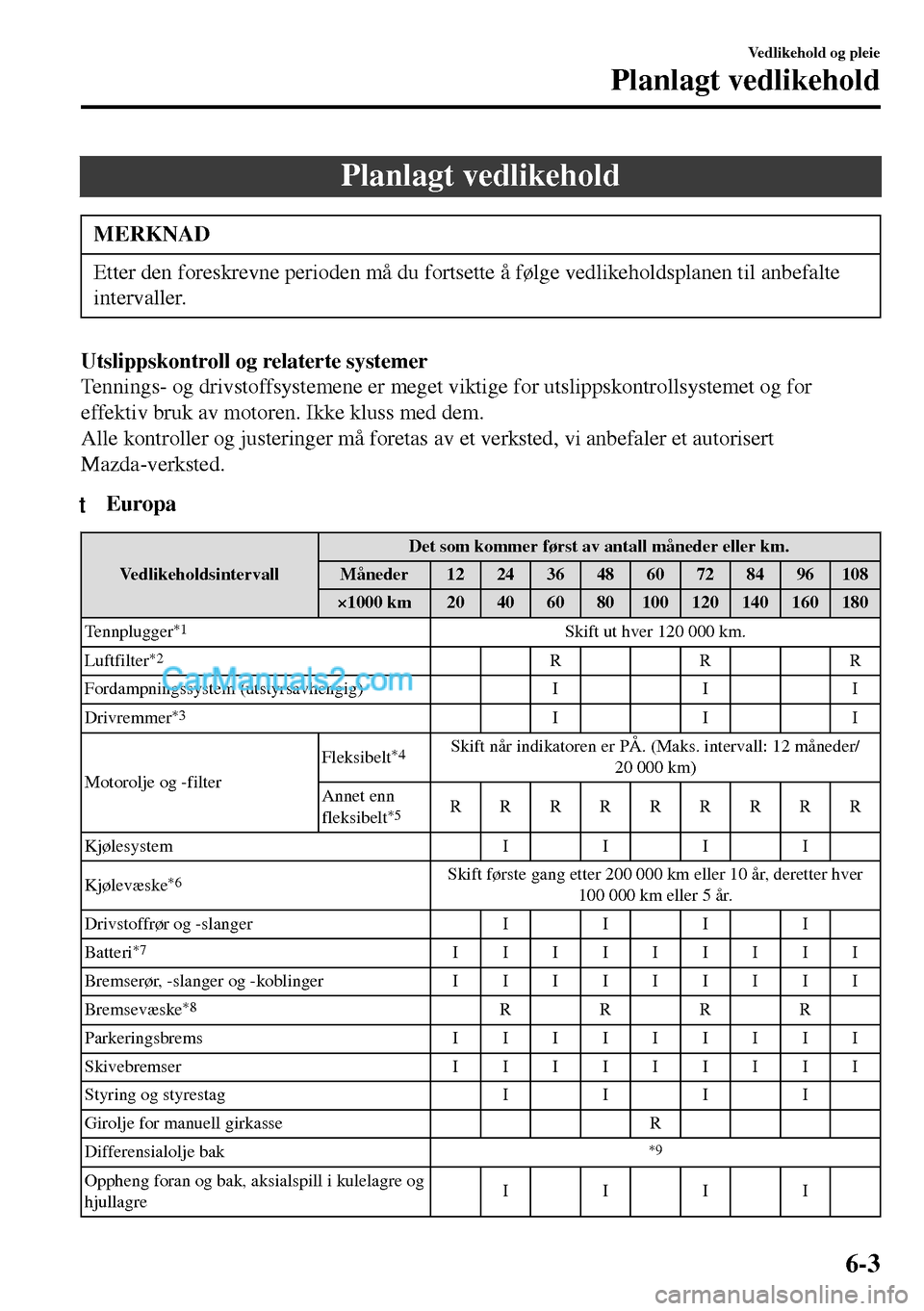

Planlagt vedlikehold
MERKNAD
Etter den foreskrevne perioden må du fortsette å følge vedlikeholdsplanen til anbefalte
intervaller.
Utslippskontroll og relaterte systemer
Tennings- og drivstoffsystemene er meget viktige for utslippskontrollsystemet og for
effektiv bruk av motoren. Ikke kluss med dem.
Alle kontroller og justeringer må foretas av et verksted, vi anbefaler et autorisert
Mazda-verksted.
tEuropa
VedlikeholdsintervallDet som kommer først av antall måneder eller km.
Måneder 1224364860728496108
×1000 km 20 40 60 80 100 120 140 160 180
Tennplugger
*1Skift ut hver 120 000 km.
Luftfilter
*2RRR
Fordampningssystem (utstyrsavhengig) I I I
Drivremmer
*3III
Motorolje og -filterFleksibelt
*4Skift når indikatoren er PÅ. (Maks. intervall: 12 måneder/
20 000 km)
Annet enn
fleksibelt
*5RRRRRRRRR
Kjølesystem IIII
Kjølevæske
*6Skift første gang etter 200 000 km eller 10 år, deretter hver
100 000 km eller 5 år.
Drivstoffrør og -slangerIIII
Batteri
*7IIIIIIIII
Bremserør, -slanger og -koblingerIIIIIIIII
Bremsevæske
*8RRRR
Parkeringsbrems IIIIIIIII
Skivebremser IIIIIIIII
Styring og styrestag IIII
Girolje for manuell girkasse R
Differensialolje bak
*9
Oppheng foran og bak, aksialspill i kulelagre og
hjullagreIIII
Vedlikehold og pleie
Planlagt vedlikehold
6-3

VedlikeholdsintervallDet som kommer først av antall måneder eller km.
Måneder 1224364860728496108
×1000 km 20 40 60 80 100 120 140 160 180
Støvmansjetter på drivaksel IIII
Eksosanlegg og varmeskjold Undersøk hver 80 000 km eller 5. år.
Bolter og muttere på chassis og karosseri TTTT
Karosseriets tilstand (rust, korrosjon og hull) Kontroller hvert år.
Dekk (inklusive reservehjul) (med dekktrykkre-
gulering)
*10*11IIIIIIIII
Punkteringsreparasjonssett (utstyrsavhengig)
*12Kontroller hvert år.
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
C: Rengjør
T: Stram til
D: Ta p p a v
Merknader:
*1 I landene nedenfor må tennpluggene undersøkes etter hver 10 000 km eller 12 måneder før de skiftes etter de
nevnte intervallet.
Albania, Bosnia og Herzegovina, Bulgaria, Kroatia, Latvia, Makedonia, Moldova, Montenegro, Romania,
Serbia, Ukraina
*2 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter oftere
enn de anbefalte intervallene.
*3 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen brukes primært under noen av de følgende forholdene, må drivremmer undersøkes minst hver
20 000 km eller hver 12. måned.
a) Kjøring i støvete forhold
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
d) Kjøring under ekstremt varme forhold
e) Konstant kjøring under fjellforhold
*4 I biler med SKYACTIV-G 1.5 og SKYACTIV-G 2.0 kan det velges fleksibel innstilling bare i noen land i
Europa. Ta kontakt med et autorisert Mazda-verksted for detaljer. Fleksible innstillinger kan angis hvis bilen i
hovedsak brukes der ingen av følgende forhold gjelder.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
Når fleksibelt vedlikehold er valgt, beregner bilen den gjenværende levetiden til oljen på grunnlag av
driftsforholdene og forteller deg når det er på tide med et oljeskift ved å tenne skiftenøkkelmerket i
instrumentpanelet.
Skifte motorolje og oljefilter når meldingen/skiftenøkkelen LYSER. Dessuten må de skiftes minst én gang i
året eller etter 20 000 km siden siste olje- og filterskift.
Systemet må tilbakestilles når det skiftes motorolje, uansett hva som står i den viste meldingen/
skiftenøkkellampen som vises.
Vedlikehold og pleie
Planlagt vedlikehold
6-4
