MAZDA MODEL MX-5 RF 2017 Brukerhåndbok (in Norwegian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5 RF, Model: MAZDA MODEL MX-5 RF 2017Pages: 587, PDF Size: 8.09 MB
Page 421 of 587

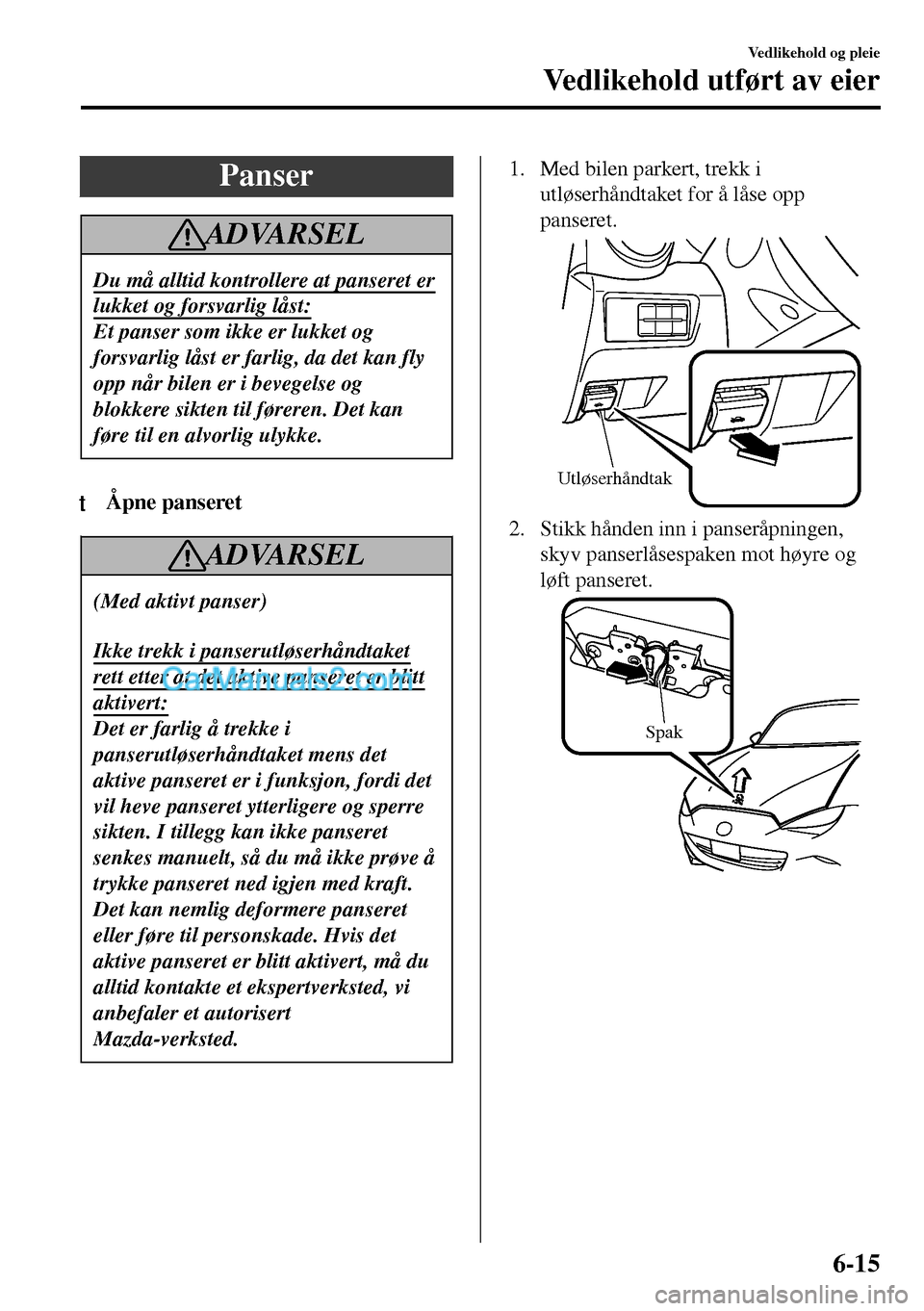

Panser
ADVARSEL
Du må alltid kontrollere at panseret er
lukket og forsvarlig låst:
Et panser som ikke er lukket og
forsvarlig låst er farlig, da det kan fly
opp når bilen er i bevegelse og
blokkere sikten til føreren. Det kan
føre til en alvorlig ulykke.
tÅpne panseret
ADVARSEL
(Med aktivt panser)
Ikke trekk i panserutløserhåndtaket
rett etter at det aktive panseret er blitt
aktivert:
Det er farlig å trekke i
panserutløserhåndtaket mens det
aktive panseret er i funksjon, fordi det
vil heve panseret ytterligere og sperre
sikten. I tillegg kan ikke panseret
senkes manuelt, så du må ikke prøve å
trykke panseret ned igjen med kraft.
Det kan nemlig deformere panseret
eller føre til personskade. Hvis det
aktive panseret er blitt aktivert, må du
alltid kontakte et ekspertverksted, vi
anbefaler et autorisert
Mazda-verksted.
1. Med bilen parkert, trekk i
utløserhåndtaket for å låse opp
panseret.
Utløserhåndtak
2. Stikk hånden inn i panseråpningen,
skyv panserlåsespaken mot høyre og
løft panseret.
Spak
Vedlikehold og pleie
Vedlikehold utført av eier
6-15
Page 422 of 587

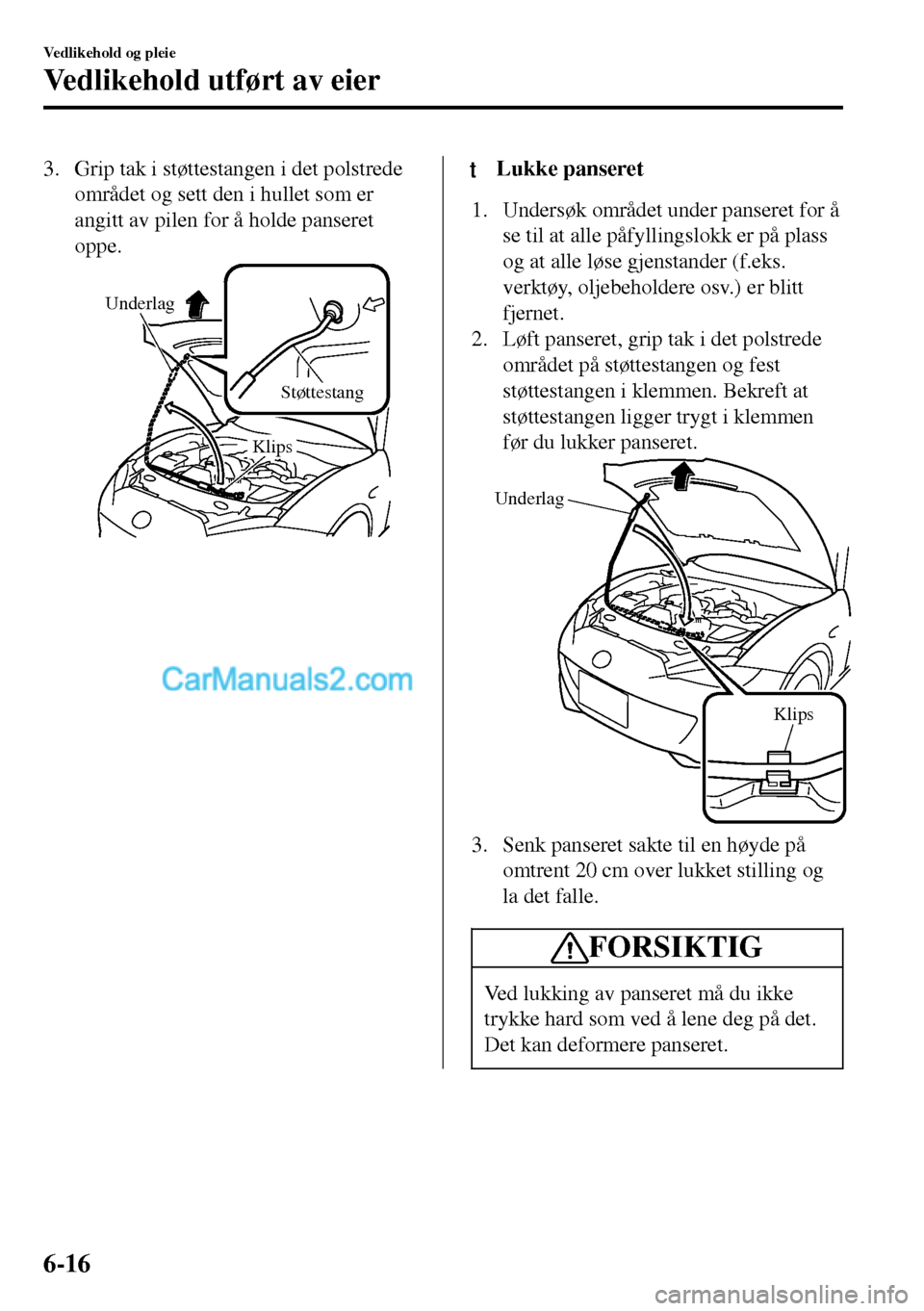

3. Grip tak i støttestangen i det polstrede
området og sett den i hullet som er
angitt av pilen for å holde panseret
oppe.
Underlag
Støttestang
Klips
ttLukke panseret
1. Undersøk området under panseret for å
se til at alle påfyllingslokk er på plass
og at alle løse gjenstander (f.eks.
verktøy, oljebeholdere osv.) er blitt
fjernet.
2. Løft panseret, grip tak i det polstrede
området på støttestangen og fest
støttestangen i klemmen. Bekreft at
støttestangen ligger trygt i klemmen
før du lukker panseret.
Klips Underlag
3. Senk panseret sakte til en høyde på
omtrent 20 cm over lukket stilling og
la det falle.
FORSIKTIG
Ved lukking av panseret må du ikke
trykke hard som ved å lene deg på det.
Det kan deformere panseret.
Vedlikehold og pleie
Vedlikehold utført av eier
6-16
Page 423 of 587

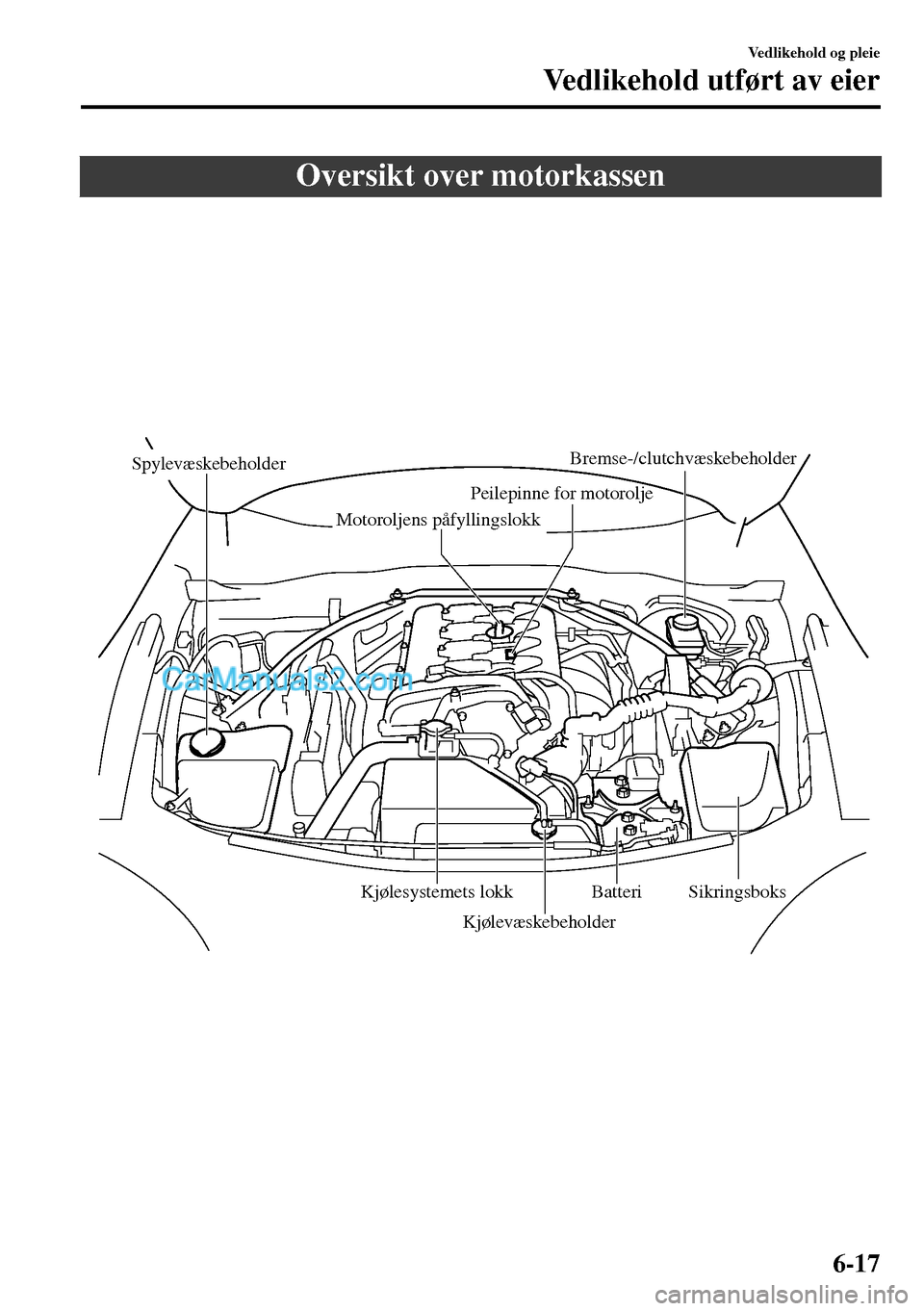

Oversikt over motorkassen
SpylevæskebeholderBremse-/clutchvæskebeholder
Peilepinne for motorolje
Batteri
SikringsboksKjølesystemets lokk
Kjølevæskebeholder Motoroljens påfyllingslokk
Vedlikehold og pleie
Vedlikehold utført av eier
6-17
Page 424 of 587

Motorolje
MERKNAD
Oljeskift bør utføres av et verksted, vi anbefaler et autorisert Mazda-verksted.
tAnbefalt olje
For å overholde vedlikeholdsintervallet (side 6-3) og for å beskytte motoren mot skade
forårsaket av dårlig smøring, er det meget viktig å bruke motorolje med korrekt
spesifikasjon. Ikke bruk oljer som ikke innfrir følgende spesifikasjoner eller krav. Bruk av
uegnet olje kan føre til motorskade som ikke dekkes av Mazda-garantien.
Temperaturområde SAE-viskositetstall
Mazda Original Oil Ultra 5W-30
API SL/SM/SN eller ACEA A3/A5 Mazda Original Oil Supra 0W-20
Alternativ oljekvalitetAnbefalte oljer
-30 -20 -100
1020 30
40
-200
2040
60
80100
-40
-40
Grad
5 W-30 0W-20
Europa
Grad
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V Temperaturområde SAE-viskositetstall
-30 -20 -100
1020 30
40
-200
2040
60
80100
-40
-40
Utenom Europa
Oljens viskositet, eller tykkelse, påvirker drivstofføkonomien og kjøring i kaldt vær (starting
og oljeflyt).
Motoroljer med lav viskositet kan gi bedre drivstofføkonomi og ytelse i kaldt vær.
Når du velger motorolje, må du vurdere hva slags temperaturer bilen vil bli kjørt i frem til
neste oljeskift.
Deretter kan du velge den anbefalte viskositeten fra tabellen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-18
Page 425 of 587

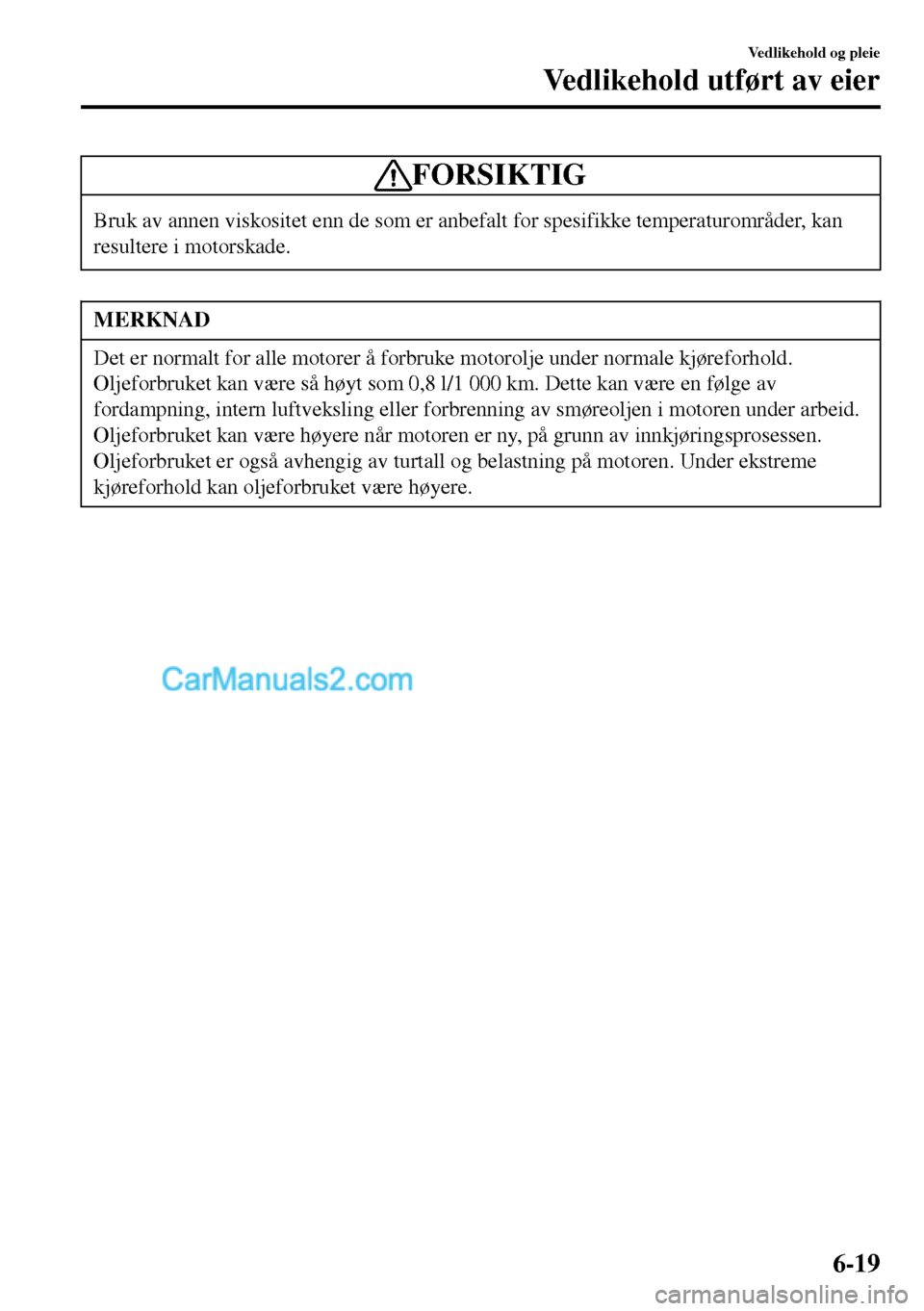

FORSIKTIG
Bruk av annen viskositet enn de som er anbefalt for spesifikke temperaturområder, kan
resultere i motorskade.
MERKNAD
Det er normalt for alle motorer å forbruke motorolje under normale kjøreforhold.
Oljeforbruket kan være så høyt som 0,8 l/1 000 km. Dette kan være en følge av
fordampning, intern luftveksling eller forbrenning av smøreoljen i motoren under arbeid.
Oljeforbruket kan være høyere når motoren er ny, på grunn av innkjøringsprosessen.
Oljeforbruket er også avhengig av turtall og belastning på motoren. Under ekstreme
kjøreforhold kan oljeforbruket være høyere.
Vedlikehold og pleie
Vedlikehold utført av eier
6-19
Page 426 of 587

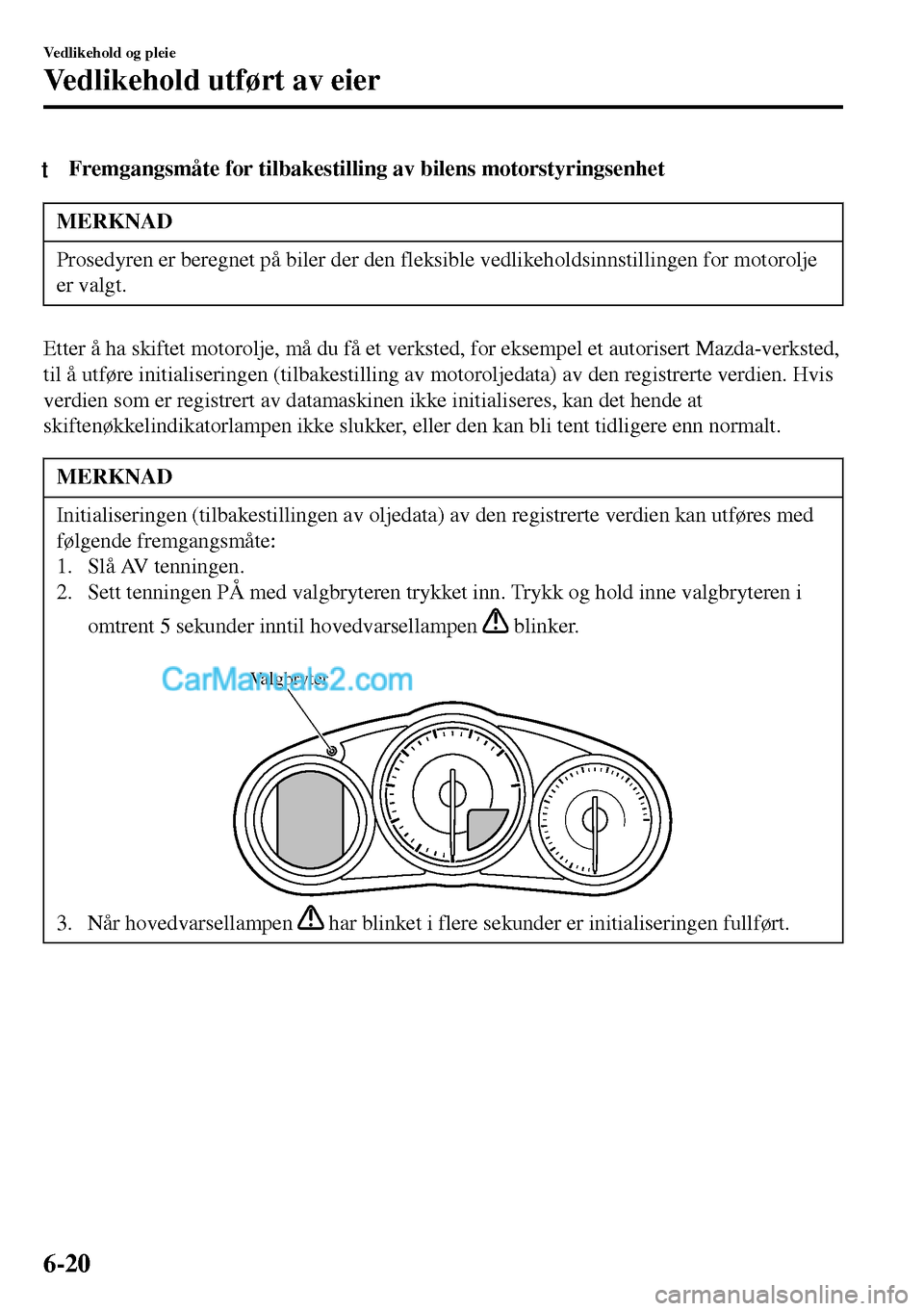

tFremgangsmåte for tilbakestilling av bilens motorstyringsenhet
MERKNAD
Prosedyren er beregnet på biler der den fleksible vedlikeholdsinnstillingen for motorolje
er valgt.
Etter å ha skiftet motorolje, må du få et verksted, for eksempel et autorisert Mazda-verksted,
til å utføre initialiseringen (tilbakestilling av motoroljedata) av den registrerte verdien. Hvis
verdien som er registrert av datamaskinen ikke initialiseres, kan det hende at
skiftenøkkelindikatorlampen ikke slukker, eller den kan bli tent tidligere enn normalt.
MERKNAD
Initialiseringen (tilbakestillingen av oljedata) av den registrerte verdien kan utføres med
følgende fremgangsmåte:
1. Slå AV tenningen.
2. Sett tenningen PÅ med valgbryteren trykket inn. Trykk og hold inne valgbryteren i
omtrent 5 sekunder inntil hovedvarsellampen
blinker.
Valgbryter
3. Når hovedvarsellampen har blinket i flere sekunder er initialiseringen fullført.
Vedlikehold og pleie
Vedlikehold utført av eier
6-20
Page 427 of 587

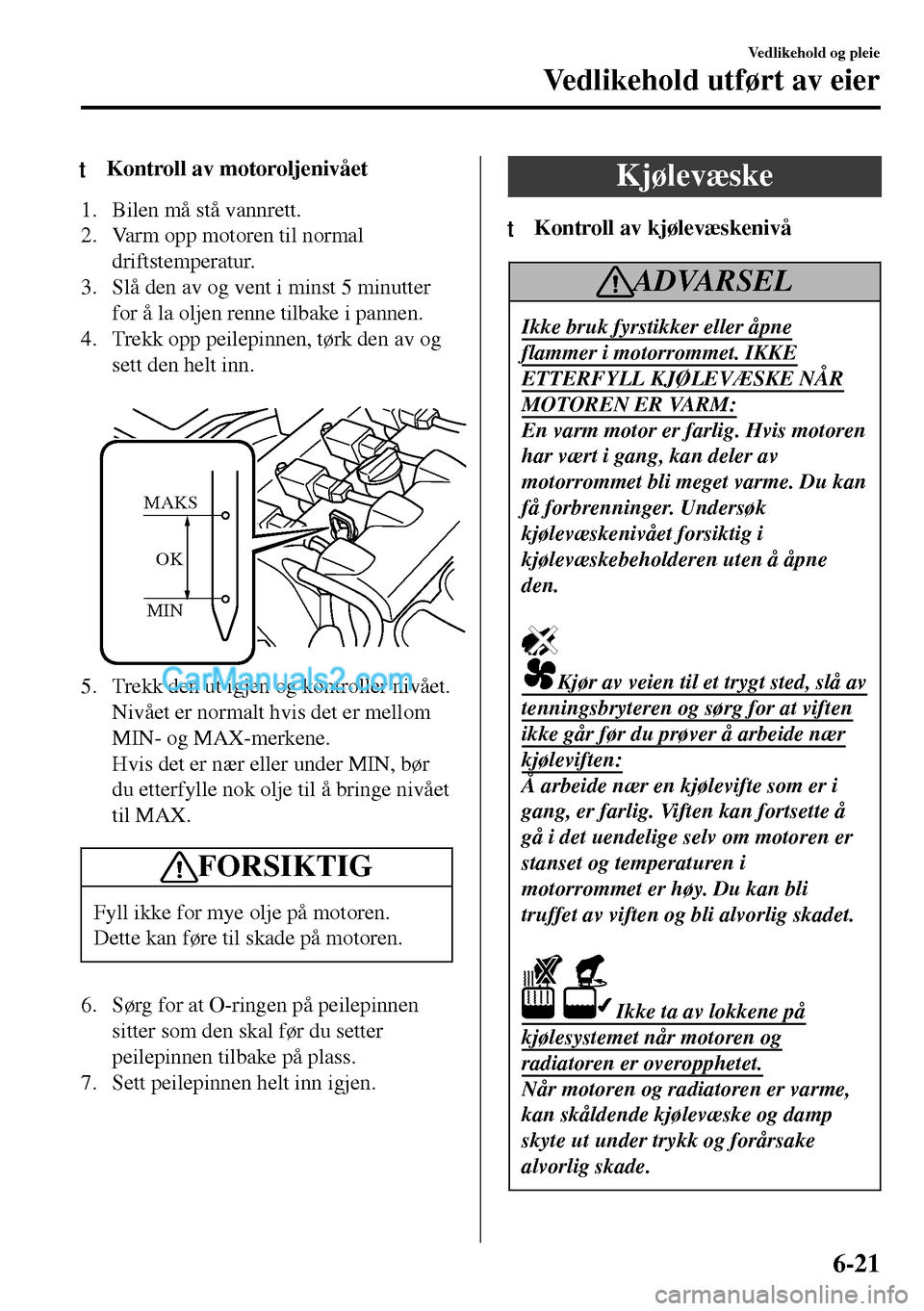

tKontroll av motoroljenivået
1. Bilen må stå vannrett.
2. Varm opp motoren til normal
driftstemperatur.
3. Slå den av og vent i minst 5 minutter
for å la oljen renne tilbake i pannen.
4. Trekk opp peilepinnen, tørk den av og
sett den helt inn.
MIN MAKS
OK
5. Trekk den ut igjen og kontroller nivået.
Nivået er normalt hvis det er mellom
MIN- og MAX-merkene.
Hvis det er nær eller under MIN, bør
du etterfylle nok olje til å bringe nivået
til MAX.
FORSIKTIG
Fyll ikke for mye olje på motoren.
Dette kan føre til skade på motoren.
6. Sørg for at O-ringen på peilepinnen
sitter som den skal før du setter
peilepinnen tilbake på plass.
7. Sett peilepinnen helt inn igjen.
Kjølevæske
ttKontroll av kjølevæskenivå
ADVARSEL
Ikke bruk fyrstikker eller åpne
flammer i motorrommet. IKKE
ETTERFYLL KJØLEVÆSKE NÅR
MOTOREN ER VARM:
En varm motor er farlig. Hvis motoren
har vært i gang, kan deler av
motorrommet bli meget varme. Du kan
få forbrenninger. Undersøk
kjølevæskenivået forsiktig i
kjølevæskebeholderen uten å åpne
den.
Kjør av veien til et trygt sted, slå av
tenningsbryteren og sørg for at viften
ikke går før du prøver å arbeide nær
kjøleviften:
Å arbeide nær en kjølevifte som er i
gang, er farlig. Viften kan fortsette å
gå i det uendelige selv om motoren er
stanset og temperaturen i
motorrommet er høy. Du kan bli
truffet av viften og bli alvorlig skadet.
Ikke ta av lokkene på
kjølesystemet når motoren og
radiatoren er overopphetet.
Når motoren og radiatoren er varme,
kan skåldende kjølevæske og damp
skyte ut under trykk og forårsake
alvorlig skade.
Vedlikehold og pleie
Vedlikehold utført av eier
6-21
Page 428 of 587

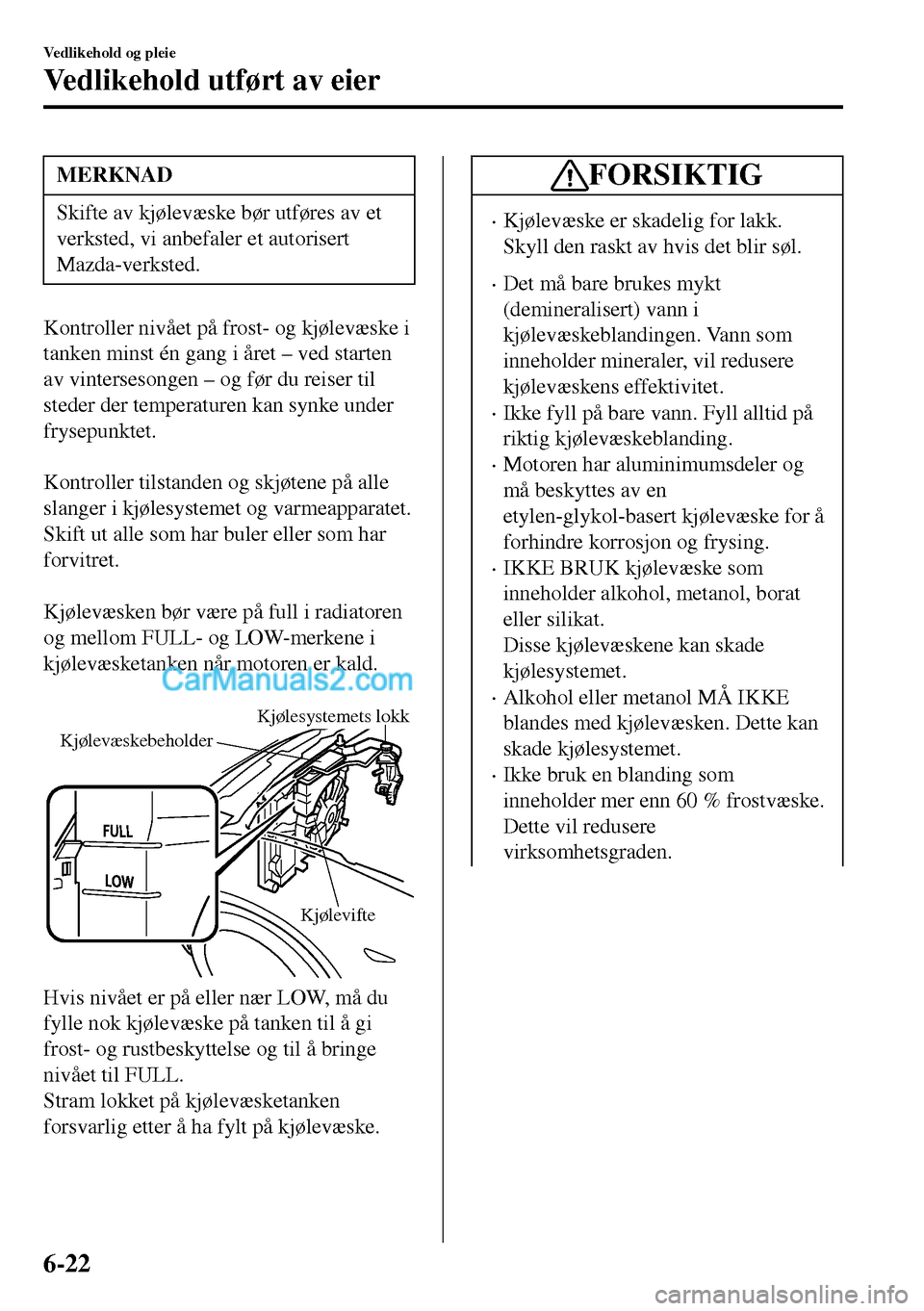

MERKNAD
Skifte av kjølevæske bør utføres av et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Kontroller nivået på frost- og kjølevæske i
tanken minst én gang i året – ved starten
av vintersesongen – og før du reiser til
steder der temperaturen kan synke under
frysepunktet.
Kontroller tilstanden og skjøtene på alle
slanger i kjølesystemet og varmeapparatet.
Skift ut alle som har buler eller som har
forvitret.
Kjølevæsken bør være på full i radiatoren
og mellom FULL- og LOW-merkene i
kjølevæsketanken når motoren er kald.
Kjølevæskebeholder
Kjølevifte
Kjølesystemets lokk
Hvis nivået er på eller nær LOW, må du
fylle nok kjølevæske på tanken til å gi
frost- og rustbeskyttelse og til å bringe
nivået til FULL.
Stram lokket på kjølevæsketanken
forsvarlig etter å ha fylt på kjølevæske.
FORSIKTIG
•Kjølevæske er skadelig for lakk.
Skyll den raskt av hvis det blir søl.
•Det må bare brukes mykt
(demineralisert) vann i
kjølevæskeblandingen. Vann som
inneholder mineraler, vil redusere
kjølevæskens effektivitet.
•Ikke fyll på bare vann. Fyll alltid på
riktig kjølevæskeblanding.
•Motoren har aluminimumsdeler og
må beskyttes av en
etylen-glykol-basert kjølevæske for å
forhindre korrosjon og frysing.
•IKKE BRUK kjølevæske som
inneholder alkohol, metanol, borat
eller silikat.
Disse kjølevæskene kan skade
kjølesystemet.
•Alkohol eller metanol MÅ IKKE
blandes med kjølevæsken. Dette kan
skade kjølesystemet.
•Ikke bruk en blanding som
inneholder mer enn 60 % frostvæske.
Dette vil redusere
virksomhetsgraden.
Vedlikehold og pleie
Vedlikehold utført av eier
6-22
Page 429 of 587

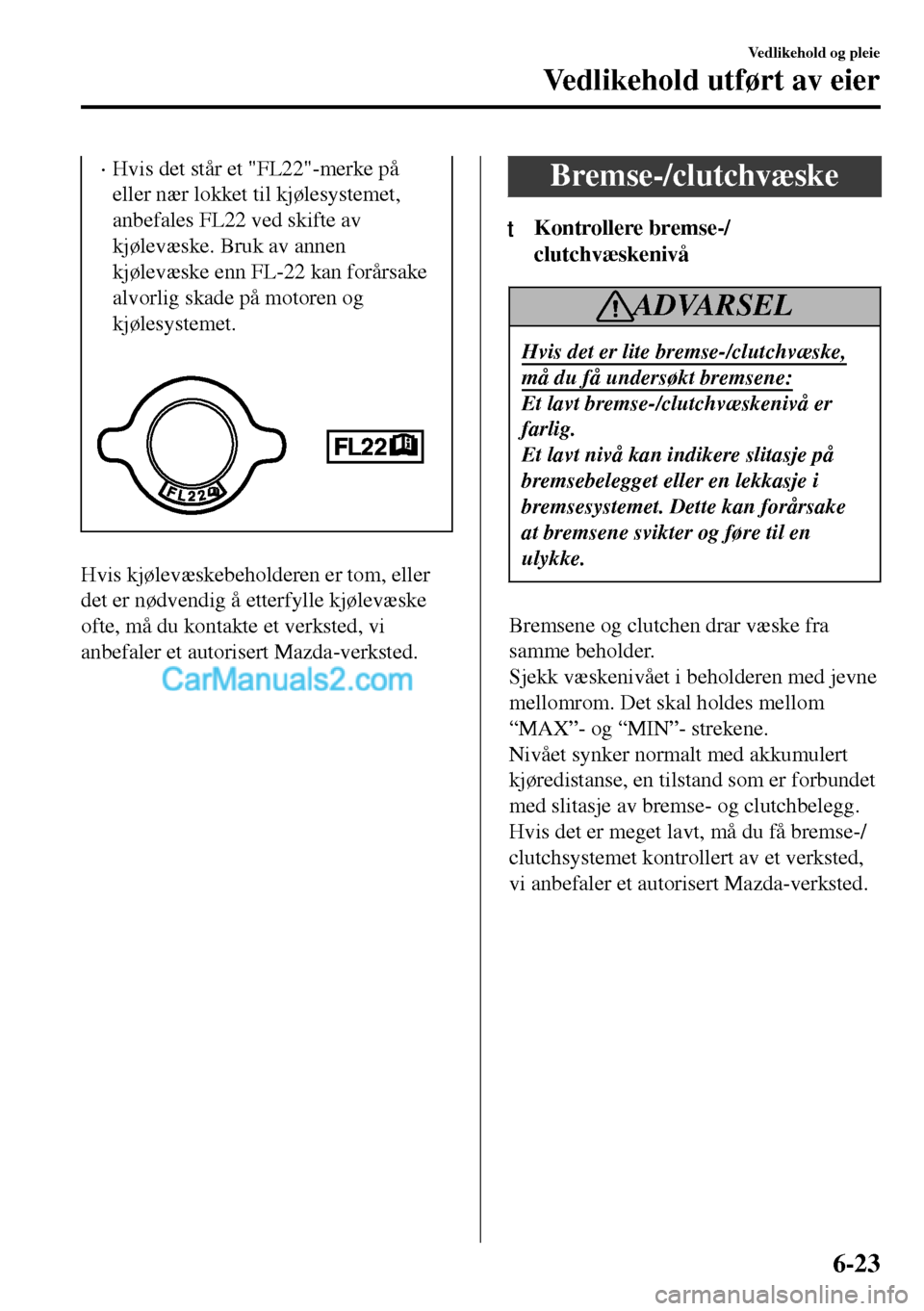

•Hvis det står et "FL22"-merke på
eller nær lokket til kjølesystemet,
anbefales FL22 ved skifte av
kjølevæske. Bruk av annen
kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og
kjølesystemet.
Hvis kjølevæskebeholderen er tom, eller
det er nødvendig å etterfylle kjølevæske
ofte, må du kontakte et verksted, vi
anbefaler et autorisert Mazda-verksted.
Bremse-/clutchvæske
ttKontrollere bremse-/
clutchvæskenivå
ADVARSEL
Hvis det er lite bremse-/clutchvæske,
må du få undersøkt bremsene:
Et lavt bremse-/clutchvæskenivå er
farlig.
Et lavt nivå kan indikere slitasje på
bremsebelegget eller en lekkasje i
bremsesystemet. Dette kan forårsake
at bremsene svikter og føre til en
ulykke.
Bremsene og clutchen drar væske fra
samme beholder.
Sjekk væskenivået i beholderen med jevne
mellomrom. Det skal holdes mellom
“MAX”- og “MIN”- strekene.
Nivået synker normalt med akkumulert
kjøredistanse, en tilstand som er forbundet
med slitasje av bremse- og clutchbelegg.
Hvis det er meget lavt, må du få bremse-/
clutchsystemet kontrollert av et verksted,
vi anbefaler et autorisert Mazda-verksted.
Vedlikehold og pleie
Vedlikehold utført av eier
6-23
Page 430 of 587

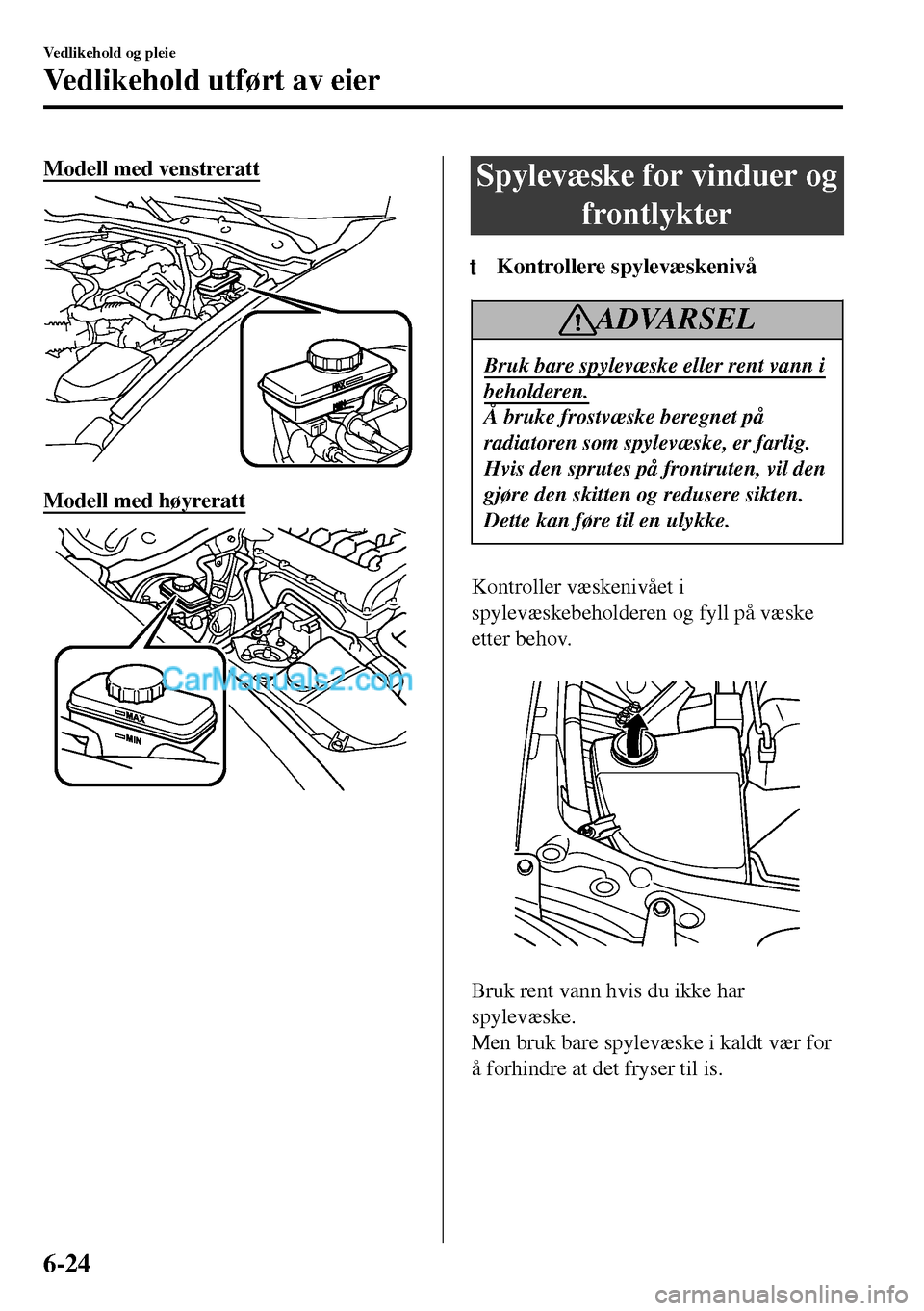

Modell med venstreratt
Modell med høyreratt
Spylevæske for vinduer og
frontlykter
ttKontrollere spylevæskenivå
ADVARSEL
Bruk bare spylevæske eller rent vann i
beholderen.
Å bruke frostvæske beregnet på
radiatoren som spylevæske, er farlig.
Hvis den sprutes på frontruten, vil den
gjøre den skitten og redusere sikten.
Dette kan føre til en ulykke.
Kontroller væskenivået i
spylevæskebeholderen og fyll på væske
etter behov.
Bruk rent vann hvis du ikke har
spylevæske.
Men bruk bare spylevæske i kaldt vær for
å forhindre at det fryser til is.
Vedlikehold og pleie
Vedlikehold utført av eier
6-24
