MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

UWAGA
Wskazanie alarmu prędkości
samochodu pojawia się na
wyświetlaczu w tym samym momencie,
w którym emitowany jest sygnał
dźwiękowy. Ustawiona prędkość
pojazdu miga kilkakrotnie.
Alarm prędkości samochodu można
ustawić za pomocą przycisku INFO.
UWAGA
•Zawsze ustawiaj prędkość samochodu
zgodnie z przepisami w kraju/
regionie, w którym poruszasz się
samochodem. Ponadto kontroluj
zawsze prędkość samochodu na
prędkościomierzu.
•Funkcję alarmu prędkości samochodu
można ustawić, wybierając wartości
od 30 do 250 km/h.
Alarm prędkości samochodu można
ustawić w następujący sposób.
1. Naciśnij przycisk INFO, aby
wyświetlić tryb alarmu prędkości
samochodu.
2. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
W ustawianej wartości prędkości
samochodu miga trzecia cyfra (setki).
3. Naciśnij przycisk INFO i ustaw trzecią
cyfrę (setek) do żądanej prędkości
samochodu.
Zmiana wartości numerycznej
następuje po każdorazowym
naciśnięciu przycisku INFO.
4. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
W ustawianej wartości prędkości
samochodu migają kolejne dwie cyfry
(dziesiątek i jedności).
5. Naciśnij przycisk INFO i ustaw kolejne
dwie cyfry (dziesiątek i jedności) do
żądanej prędkości samochodu.
Zmiana wartości numerycznej
następuje po każdorazowym
naciśnięciu przycisku INFO.
6. Naciśnij i przytrzymaj do usłyszenia
sygnału dźwiękowego przycisk INFO.
Ustawiona prędkość samochodu jest
wyświetlana na ekranie alarmu
prędkości samochodu.
Podczas jazdy
Zestaw liczników i wskaźników
4-33

Wyświetlacz wielofunkcyjny i przycisk INFO*
Przycisk INFO Wyświetlacz wielofunkcyjny
Na wyświetlaczu wielofunkcyjnym pojawiają się następujące informacje.
•Licznik przebiegu całkowitego
•Licznik przebiegów okresowych
•Wskaźnik temperatury płynu chłodzącego silnik
•Wskaźnik poziomu paliwa
•Temperatura zewnętrzna
•Przybliżony zasięg na paliwie pozostałym w zbiorniku
•Średnie zużycie paliwa
•Chwilowe zużycie paliwa
•Monitor obsługi okresowej
•Wyświetlacz systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Wskazanie tempomatu
•Wyświetlacz regulowanego ogranicznika prędkości
•Wskazanie kompasu
•Alarm prędkości samochodu
•Wyświetlacz działania dachu
•Komunikat ostrzegawczy
Podczas jazdy
Zestaw liczników i wskaźników
4-34*Wybrane wersje.

Zawartość ekranu zmienia się po każdorazowym naciśnięciu przycisku INFO;
Vehicle system
malfunction
TRIP
TRIP
Service Past Due
months
Naciśnij przycisk INFONaciśnij przycisk INFO Naciśnij przycisk INFONaciśnij przycisk INFO
Naciśnij przycisk INFO Wskaźnik temperatury
płynu chłodzącego
silnik, Monitor obsługi
okresowej,
Temperatura
zewnętrzna, Licznik
przebiegu, Wskaźnik
poziomu paliwaWskaźnik temperatury
płynu chłodzącego
silnik, Kompas,
Przybliżony zasięg na
paliwie pozostałym
w zbiorniku,
Temperatura
zewnętrzna, Licznik
przebiegu, Wskaźnik
poziomu paliwaKomunikat
ostrzegawczy,
Temperatura
zewnętrzna, Licznik
przebiegu
całkowitego,
Wskaźnik poziomu
paliwa Wskaźnik temperatury
płynu chłodzącego
silnik, Licznik
przebiegów okresowych
A, Średnie zużycie
paliwa, Aktualne
zużycie paliwa,
Temperatura zewnętrz-
na, Licznik przebiegu
całkowitego, Wskaźnik
poziomu paliwa
Wskaźnik temperatury
płynu chłodzącego
silnik, Licznik przebie-
gów okresowych B,
Średnie zużycie paliwa,
Aktualne zużycie paliwa,
Temperatura zewnętrzna,
Licznik przebiegu
całkowitego, Wskaźnik
poziomu paliwa*1
*2
*1: Wyświetlany tylko w momencie pojawienia się ostrzeżenia.
*2: Wyświetlany tylko podczas jazdy.
Podczas jazdy
Zestaw liczników i wskaźników
4-35

▼Licznik przebiegu całkowitego,
licznik przebiegów okresowych
i przycisk wyboru licznika
przebiegów okresowych
Licznik przebiegu okresowego jest cały
czas wyświetlany na ekranie, gdy włącznik
zapłonu znajduje się w pozycji ON,
a ekrany liczników przebiegów
okresowych (TRIP A lub TRIP B) można
wyświetlić za pomocą przycisku INFO.
Naciśnij przycisk INFOPrzycisk INFO
Licznik
przebiegu
okresowego A,
Licznik
przebiegu
całkowitego
Licznik
przebiegu
okresowego B,
Licznik
przebiegu
całkowitego
TRIP
TRIP
Licznik przebiegu całkowitego
Licznik kilometrów rejestruje całkowity
przebieg samochodu.
Licznik przebiegów okresowych
Wyświetlana jest odległość pokonana
samochodem w konkretnym przedziale
czasowym. Mogą być mierzone dwa
rodzaje (TRIP A, TRIP B) odległości
okresowej oraz średnie zużycie paliwa dla
każdej z nich.
Na przykład, licznik A może zapamiętać
odległość od miejsca rozpoczęcia trasy,
a licznik B odległość od miejsca,
w którym zatankowano paliwo.

Po wyborze licznika A wyświetlony
zostanie skrót TRIP A. Po wyborze
licznika B wyświetlony będzie skrót TRIP
B.

Licznik przebiegów okresowych oraz
średnie zużycie paliwa można skasować
poprzez naciśnięcie i przytrzymanie przez
1,5 sekundy lub dłużej przycisku INFO
w każdym z trybów.
UWAGA
•Tylko liczniki przebiegów
okresowych pokazują dziesiąte części
kilometra.
•Zapis licznika zostanie skasowany,
gdy:
•Przerwane zostanie zasilanie
(przepalony bezpiecznik lub
odłączony akumulator).
•Samochód przejedzie ponad 1.999
km.
▼▼Wskaźnik temperatury płynu
chłodzącego silnik
Wyświetla temperaturę płynu chłodzącego
silnik. Niebieski wskaźnik oznacza, że
temperatura płynu chłodzącego silnik jest
niska, a czerwony wskaźnik oznacza, że
temperatura płynu chłodzącego silnik jest
wysoka i silnik przegrzewa się.
Podczas jazdy
Zestaw liczników i wskaźników
4-36

PRZESTROGA
Jeśli świeci się lampka ostrzegawcza
temperatury płynu chłodzenia silnika
(czerwona), najprawdopodobniej
nastąpiło przegrzanie układu. Zaparkuj
natychmiast samochód w bezpiecznym
miejscu i podejmij odpowiednie
działania. Jeśli nadal będziesz jechać
samochodem, może ulec uszkodzeniu
silnik.
Patrz „Przegrzanie” na stronie 7-26.
UWAGA
•Jednostka temperatury (w stopniach
Celsjusza/Fahrenheita) na
wyświetlaczu temperatury płynu
chłodzenia silnika zmienia się wraz
z jednostką temperatury dla
wyświetlacza temperatury
zewnętrznej.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-10.
•Podczas normalnej jazdy temperatura
płynu chłodzenia silnika stabilizuje
się na poziomie 100°C lub mniej
i wskaźnik pokazuje zakres niższy
niż 100°C.
•W przypadku wzrostu obciążenia
silnika i przekroczenia temperatury
płynu chłodzącego silnika powyżej
100°C wskaźnik pokazuje
temperaturę płynu chłodzenia silnika.
▼Wskaźnik poziomu paliwa
Wskaźnik ten pokazuje w przybliżeniu
ilość paliwa pozostałą w zbiorniku przy
włączniku zapłonu, gdy jest włączony.
Zalecamy, aby zbiornik był zawsze
wypełniony co najmniej w 1/4.

Pełny
Około 1/4 pojemności
Pusty
Jeśli poziom paliwa jest niski, () i ()
świecą się na pomarańczowo. Jak
najszybciej uzupełnij paliwo.
Patrz rozdział „Podejmowanie działań” na
stronie 7-44.
Podczas jazdy
Zestaw liczników i wskaźników
4-37

UWAGA
•Po uzupełnieniu paliwa może upłynąć
nieco czasu, zanim wskazówka się
ustabilizuje. Wskazówka może się
wahać w czasie jazdy po pochyłym
terenie lub na zakrętach, kiedy paliwo
w zbiorniku przemieszcza się.
•Wskaźnik z pokazujący wypełnienie
zbiornika w mniej niż 1/4 jego
pojemności ma więcej segmentów,
aby było widać bardziej szczegółowo
pozostały poziom paliwa.
•Kierunek strzałki () wskazuje, że
wlew paliwa znajduje się po lewej
stronie samochodu.
▼▼Wskaźnik temperatury zewnętrznej
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską prędkością.
Zmienianie jednostki temperatury na
wskaźniku temperatury zewnętrznej
(Typ B/C)
Jednostkę temperatury zewnętrznej można
zmienić ze stopni Celsjusza na stopnie
Fahrenheita i odwrotnie.
Ustawienia można zmienić za pomocą
ekranu centralnego wyświetlacza.
Patrz rozdział „Możliwości personalizacji”
na stronie 9-10.
UWAGA
Gdy jednostka temperatury widoczna
na wskaźniku temperatury zewnętrznej
zostaje zmieniona, jednostka
temperatury widoczna na wskaźniku
temperatury płynu chłodzenia silnika
zmienia się razem z nią.
Ostrzeżenie dotyczące temperatury
zewnętrznej*
Gdy temperatura zewnętrzna jest niska,
wskaźnik miga i słychać sygnał
dźwiękowy ostrzegający kierowcę
o możliwości oblodzenia dróg.
Jeśli temperatura zewnętrzna jest niższa
niż około 4°C, wskazanie temperatury
zewnętrznej oraz symbol
migają przez
około dziesięć sekund i emitowany jest
pojedynczy sygnał dźwiękowy.
UWAGA
Jeśli temperatura zewnętrzna jest niższa
niż -20°C, sygnał dźwiękowy nie
działa. Niemniej jednak świeci
wówczas symbol
.
Podczas jazdy
Zestaw liczników i wskaźników
4-38*Wybrane wersje.

▼Przybliżony zasięg na paliwie
pozostałym w zbiorniku
W tym trybie wyświetlana jest przybliżona
odległość, jaką można przejechać na
pozostałym w zbiorniku paliwie.
Odległość ta jest obliczana i wyświetlana
co sekundę.

UWAGA
•Mimo, że wskazanie zasięgu
z posiadaną ilością paliwa może
sugerować ilość wystarczającą na
dojechanie do celu, uzupełnij paliwo
tak szybko, jak to możliwe, jeśli
wskaźnik paliwa wskazuje bardzo
niską wartość lub gdy włączy się
lampka ostrzegawcza niskiego
poziomu paliwa.
•Wskazanie nie zmieni się dopóki nie
dolejesz do zbiornika ponad 9 litrów
paliwa.
•Odległość możliwa do przejechania
na paliwie pozostałym w zbiorniku to
w przybliżeniu odległość jazdy
samochodem do momentu, w którym
wszystkie słupki wskaźnika poziomu
paliwa nie zgasną.
•Jeśli nie są dostępne informacje
o wcześniejszym zużyciu paliwa, np.
tuż po zakupieniu nowego
samochodu lub usunięciu informacji
po odłączeniu akumulatora,
rzeczywisty zasięg może się różnić
od wartości wskazanej.
▼Średnie zużycie paliwa
W tym trybie wyświetlane jest średnie
zużycie paliwa obliczone na podstawie
całkowitej ilości zużytego paliwa oraz
przebytej odległości od momentu zakupu
samochodu, podłączenia akumulatora lub
skasowania danych.
Średnie zużycie paliwa jest obliczane
i wyświetlane co minutę.

TRIP
Aby skasować wyświetlane dane, naciśnij
przycisk INFO i przytrzymaj dłużej niż
1,5 sekundy. Po naciśnięciu przycisku
INFO przez minutę obliczone średnie
zużycie paliwa będzie wyświetlane
jako - - - l/100 km.
▼▼Chwilowe zużycie paliwa
W tym trybie wyświetlane jest chwilowe
zużycie paliwa obliczane na postawie
ilości zużytego paliwa oraz przejechanej
odległości.
Chwilowe zużycie paliwa jest obliczane
i wyświetlane co dwie sekundy.

TRIP
Jeśli zwolnisz do około 5 km/h, średnie
zużycie paliwa będzie wyświetlane
jako - - - l/100 km.
Podczas jazdy
Zestaw liczników i wskaźników
4-39

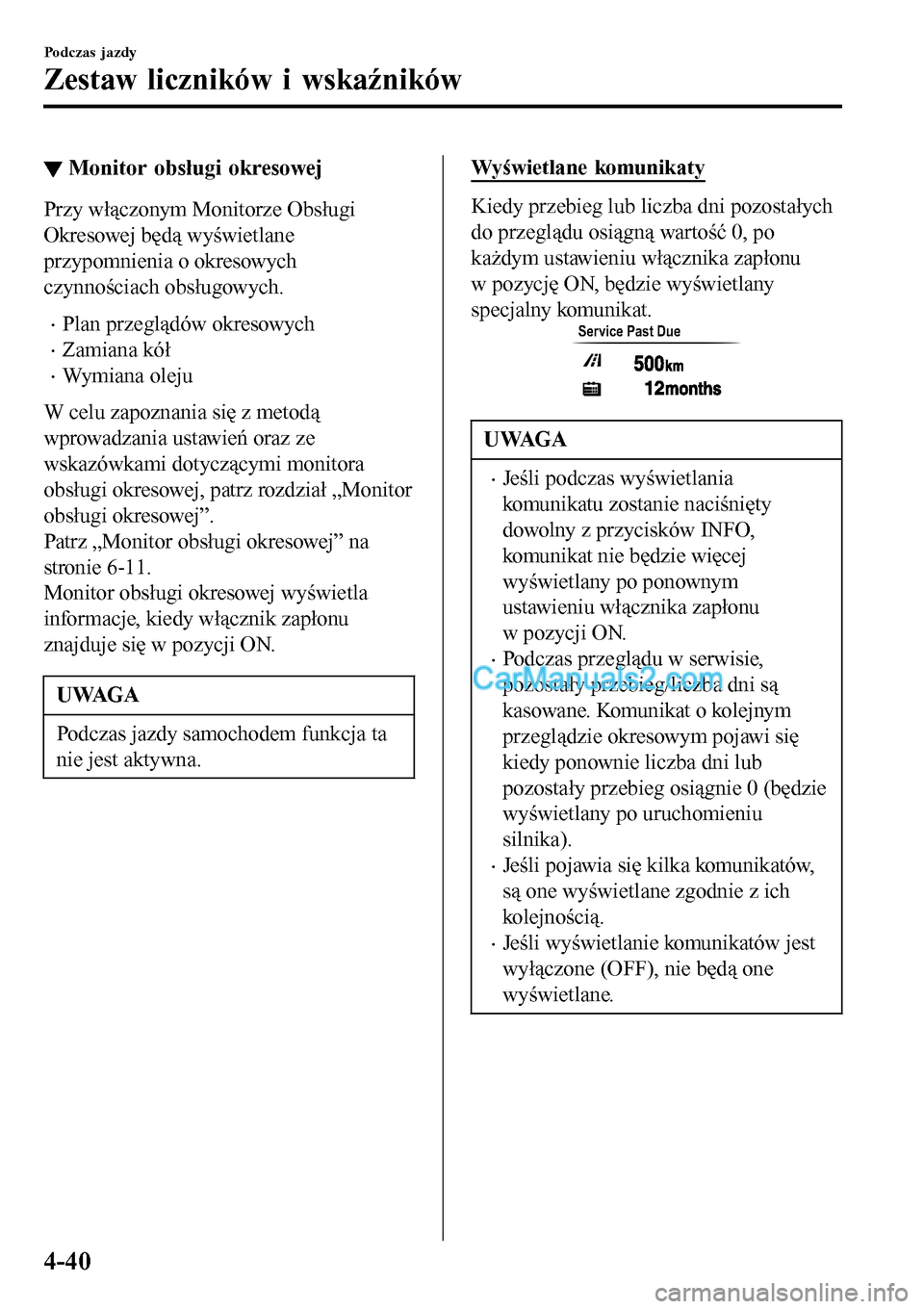

▼Monitor obsługi okresowej
Przy włączonym Monitorze Obsługi
Okresowej będą wyświetlane
przypomnienia o okresowych
czynnościach obsługowych.
•Plan przeglądów okresowych
•Zamiana kół
•Wymiana oleju
W celu zapoznania się z metodą
wprowadzania ustawień oraz ze
wskazówkami dotyczącymi monitora
obsługi okresowej, patrz rozdział „Monitor
obsługi okresowej”.
Patrz „Monitor obsługi okresowej” na
stronie 6-11.
Monitor obsługi okresowej wyświetla
informacje, kiedy włącznik zapłonu
znajduje się w pozycji ON.
UWAGA
Podczas jazdy samochodem funkcja ta
nie jest aktywna.
Wyświetlane komunikaty
Kiedy przebieg lub liczba dni pozostałych
do przeglądu osiągną wartość 0, po
każdym ustawieniu włącznika zapłonu
w pozycję ON, będzie wyświetlany
specjalny komunikat.
Service Past Due
UWAGA
•Jeśli podczas wyświetlania
komunikatu zostanie naciśnięty
dowolny z przycisków INFO,
komunikat nie będzie więcej
wyświetlany po ponownym
ustawieniu włącznika zapłonu
w pozycji ON.
•Podczas przeglądu w serwisie,
pozostały przebieg/liczba dni są
kasowane. Komunikat o kolejnym
przeglądzie okresowym pojawi się
kiedy ponownie liczba dni lub
pozostały przebieg osiągnie 0 (będzie
wyświetlany po uruchomieniu
silnika).
•Jeśli pojawia się kilka komunikatów,
są one wyświetlane zgodnie z ich
ko l ej no śc i ą.
•Jeśli wyświetlanie komunikatów jest
wyłączone (OFF), nie będą one
wyświetlane.
Podczas jazdy
Zestaw liczników i wskaźników
4-40

▼Alarm prędkości samochodu*
W tym trybie wyświetlana jest wartość
prędkości ustawiona dla funkcji alarmu
prędkości samochodu. Możesz zmienić
wartość prędkości, przy której emitowane
jest ostrzeżenie.
UWAGA
Wskazanie alarmu prędkości
samochodu pojawia się na
wyświetlaczu w tym samym momencie,
w którym emitowany jest sygnał
dźwiękowy. Ustawiona prędkość
pojazdu miga kilkakrotnie.
Speed Warning
Alarm prędkości samochodu można
ustawić za pomocą wyświetlacza
centralnego.
UWAGA
•Zawsze ustawiaj prędkość samochodu
zgodnie z przepisami w kraju/
regionie, w którym poruszasz się
samochodem. Ponadto kontroluj
zawsze prędkość samochodu na
prędkościomierzu.
•Funkcję alarmu prędkości samochodu
można ustawić, wybierając wartości
od 30 do 250 km/h.
▼Wyświetlacz systemu ostrzegania
o niezamierzonej zmianie pasa
ruchu (LDWS)
*
Wyświetla status systemu.

Patrz „Ostrzeżenie systemu LDWS” na
stronie 4-112.
▼▼Wyświetlacz regulowanego
ogranicznika prędkości
*
Ustawienie wprowadzone dla
regulowanego ogranicznika prędkości
widoczne jest na wyświetlaczu.

Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-41

▼Wskazanie prędkości samochodu
ustawionej w tempomacie
*
Wyświetlana jest prędkość samochodu
ustawiona za pomocą tempomatu.

▼Wskazanie kompasu
Kierunek, w jakim samochód się porusza,
jest wyświetlany w jednym z ośmiu
kierunków kardynalnych podczas
prowadzenia samochodu.

Wyświetlacz Kierunek
NPółnoc
S Południe
EWschód
W Zachód
NE Północny wschód
NW Północny zachód
SE Południowy wschód
SW Południowy zachód
▼▼Wyświetlacz działania dachu
Wyświetla stan działania dachu.

Patrz „Wskazanie działania” na stronie
3-48.
▼▼Ostrzeżenie (Komunikat na
wyświetlaczu)
Na wyświetlaczu pojawia się komunikat,
aby poinformować użytkownika o stanie
działania systemu i nieprawidłowościach
lub usterkach.
Jeśli włącza się/miga lampka ostrzegawcza
lub na wyświetlaczu pojawia się symbol,
sprawdź informacje dotyczące lampki
ostrzegawczej lub symbolu. (strona 4-43)
Gdy pojawia się tylko komunikat, zapoznaj
się z komunikatem widniejącym na
wyświetlaczu wielofunkcyjnym. (strona
7-49)
Podczas jazdy
Zestaw liczników i wskaźników
4-42*Wybrane wersje.
