MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

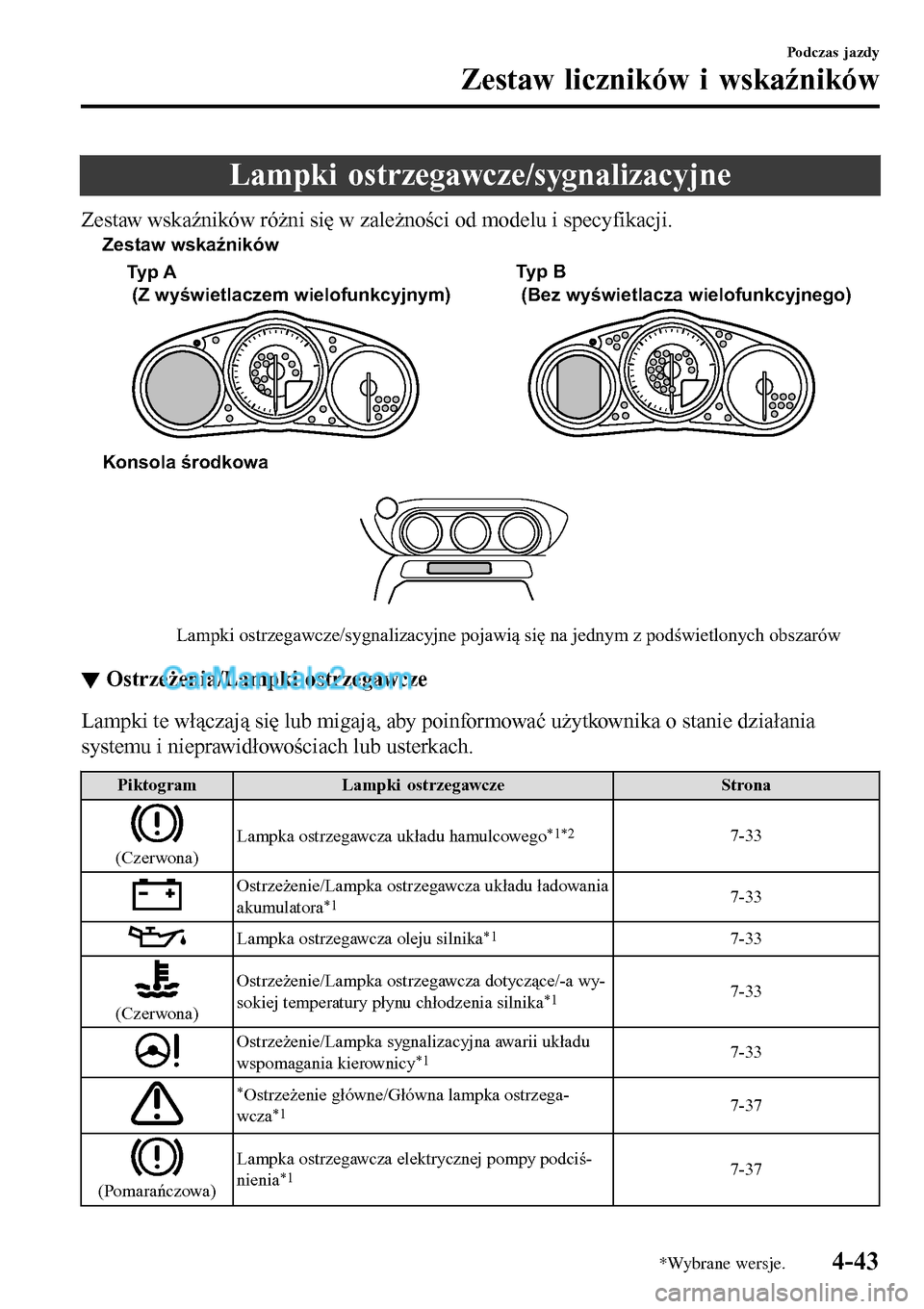

Lampki ostrzegawcze/sygnalizacyjne
Zestaw wskaźników różni się w zależności od modelu i specyfikacji.
Konsola środkowa
Lampki ostrzegawcze/sygnalizacyjne pojawią się na jednym z podświetlonych obszarów Ty p A
(Z wyświetlaczem wielofunkcyjnym)Ty p B
(Bez wyświetlacza wielofunkcyjnego) Zestaw wskaźników
▼▼Ostrzeżenia/Lampki ostrzegawcze
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
Piktogram Lampki ostrzegawcze Strona
(Czerwona)Lampka ostrzegawcza układu hamulcowego
*1*27-33
Ostrzeżenie/Lampka ostrzegawcza układu ładowania
akumulatora*17-33
Lampka ostrzegawcza oleju silnika*17-33
(Czerwona)Ostrzeżenie/Lampka ostrzegawcza dotyczące/-a wy-
sokiej temperatury płynu chłodzenia silnika*17-33
Ostrzeżenie/Lampka sygnalizacyjna awarii układu
wspomagania kierownicy*17-33
*Ostrzeżenie główne/Główna lampka ostrzega-
wcza*17-37
(Pomarańczowa)Lampka ostrzegawcza elektrycznej pompy podciś-
nienia*17-37
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-43

Piktogram Lampki ostrzegawcze Strona
Lampka ostrzegawcza systemu ABS*1
Lampka ostrzegawcza elektronicz-
nego systemu rozdziału siły hamo-
wania
7-33
Ostrzeżenie dotyczące układu ABS
7-37
Lampka ostrzegawcza usterki silnika (Check Engi-
ne)*17-37
(Pomarańczowa)
*Lampka ostrzegawcza funkcji i-stop*17-37
(Pomarańczowa)
*Ostrzeżenie/Lampka ostrzegawcza systemu
i-ELOOP*17-37
*Ostrzeżenie/Lampka ostrzegawcza automatycznej
skrzyni biegów*17-37
Lampka ostrzegawcza układu poduszek powietrz-
nych/systemu napinaczy pasów bezpieczeństwa*17-37
*Lampka ostrzegawcza aktywnej pokrywy komory
silnika*17-37
*Lampka ostrzegawcza systemu monitorowania ciś-
nienia w oponach (TPMS)*1
Miga
7-37
Świeci się
7-44
*Lampka ostrzegawcza przebitej opony*17-37
(Czerwona)
*Ostrzeżenie/Lampka ostrzegawcza dot. KLUCZA*1
Usterka
7-37
Z wyjątkiem usterki
7-44
(Pomarańczowa)
*Ostrzeżenie dotyczące KLUCZA7-37
*Ostrzeżenie/Lampka ostrzegawcza systemu ostrze-
gania przed niezamierzoną zmianą pasa ruchu
(LDWS)
*1
Świeci się
7-37
Miga
4-112
(Pomarańczowa)
*Ostrzeżenie/Lampka ostrzegawcza systemu auto-
matycznego przełączania świateł drogowych na mi-
jania i odwrotnie (HBC)
*17-37
*Ostrzeżenie dotyczące systemu monitorowania
martwego pola (BSM)7-37
*Ostrzeżenie dotyczące sztywnego dachu 7-37
Podczas jazdy
Zestaw liczników i wskaźników
4-44*Wybrane wersje.

Piktogram Lampki ostrzegawcze Strona
Lampka ostrzegawcza reflektora LED*17-37
Lampka ostrzegawcza niezapiętego pasa bezpie-
czeństwa7-44
*Lampka ostrzegawcza niezamkniętych drzwi7-44
*Ostrzeżenie dotyczące niezamkniętych drzwi7-44
*Ostrzeżenie dotyczące niezamkniętej pokrywy ba-
gażnika (Sedan)7-44
*Ostrzeżenie/lampka ostrzegawcza niskiego pozio-
mu paliwa7-44
*Lampka ostrzegawcza przekroczenia prędkości 120
km/h*17-44
*Ostrzeżenie/lampka ostrzegawcza niskiego pozio-
mu płynu spryskiwaczy7-44
*1 Lampka ta włącza się, gdy włącznik zapłonu znajduje się w położeniu ON w ramach sprawdzania obwodów,
a następnie gaśnie kilka sekund później lub tuż po uruchomieniu silnika. Jeżeli lampka ta nie włącza się lub
pozostaje włączona, sprawdź samochód w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
*2 Lampka ta włącza się na stałe po włączeniu hamulca postojowego.
▼▼Wskazania/Lampki sygnalizacyjne
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
Piktogram Lampki sygnalizacyjne Strona
*Lampka sygnalizująca wyłączenie poduszki po-
wietrznej pasażera*12-51
(Biała/Zielona)
*Wskazanie/Lampka sygnalizacyjna klucza3-9
Lampka sygnalizacyjna systemów zabezpieczania
przed kradzieżą*13-54
*Lampka sygnalizacyjna działania sztywnego dachu3-48
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-45

Piktogram Lampki sygnalizacyjne Strona
(Zielona)
*Lampka sygnalizacyjna funkcji i-stop4-19
(Biała/Zielona)
*Wskazanie/Lampka sygnalizacyjna funkcji
i-ELOOP4-94
*Wskazanie ostrzegawcze nadmiernej prędkości4-41
*Wskazanie/Lampka sygnalizacyjna obsługi okres-
owej*14-48
(Niebieska)Lampka sygnalizacyjna niskiej temperatury płynu
chłodzenia silnika4-48
*Wskazanie pozycji dźwigni zmiany biegów4-53
Lampka sygnalizacyjna włączonych świateł 4-65
Lampka sygnalizacyjna świateł drogowychPrzełączanie świateł
4-70
Świetlny sygnał ostrzegawczy
4-70
*Lampka sygnalizacyjna tylnego światła przeciw-
mgielnego4-72
Lampki sygnalizacyjne kierunkowskazów/świateł
awaryjnychSygnalizacja skrętu i zmiany pasa
ruchu
4-73
Światła awaryjne
4-81
Lampka sygnalizacyjna systemu TCS/DSC*1
System kontroli trakcji (TCS)
4-89
System dynamicznej stabilizacji toru
jazdy (DSC)
4-90
(Świeci się)
7-37
Lampka sygnalizacyjna DSC OFF*14-90
*Wskazanie wybranego trybu jazdy4-100
(Białe)
*Wskazanie systemu monitorowania ciśnienia
w oponach4-145
Podczas jazdy
Zestaw liczników i wskaźników
4-46*Wybrane wersje.

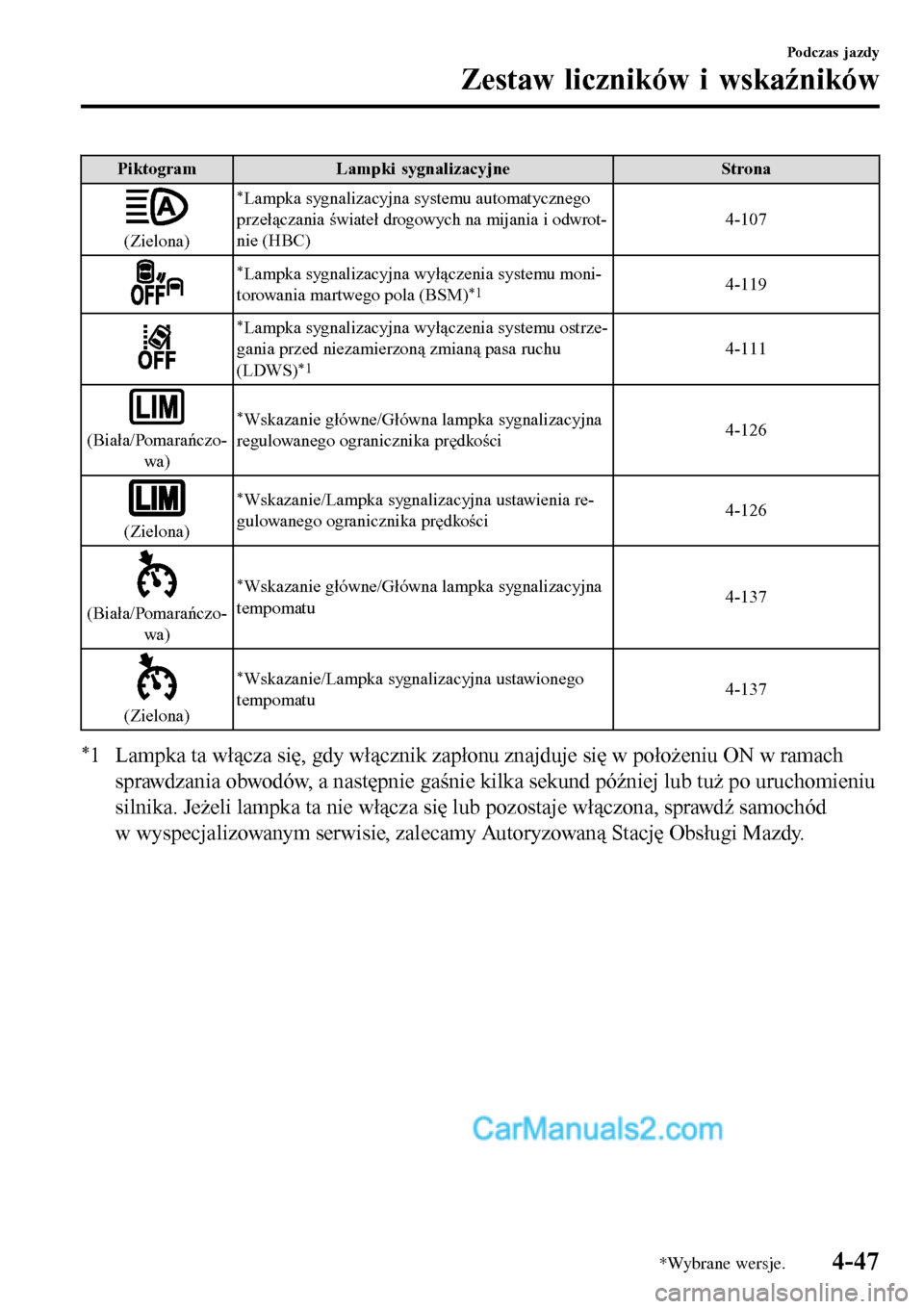

Piktogram Lampki sygnalizacyjne Strona
(Zielona)
*Lampka sygnalizacyjna systemu automatycznego
przełączania świateł drogowych na mijania i odwrot-
nie (HBC)4-107
*Lampka sygnalizacyjna wyłączenia systemu moni-
torowania martwego pola (BSM)*14-119
*Lampka sygnalizacyjna wyłączenia systemu ostrze-
gania przed niezamierzoną zmianą pasa ruchu
(LDWS)
*14-111
(Biała/Pomarańczo-
wa)
*Wskazanie główne/Główna lampka sygnalizacyjna
regulowanego ogranicznika prędkości4-126
(Zielona)
*Wskazanie/Lampka sygnalizacyjna ustawienia re-
gulowanego ogranicznika prędkości4-126
(Biała/Pomarańczo-
wa)
*Wskazanie główne/Główna lampka sygnalizacyjna
tempomatu4-137
(Zielona)
*Wskazanie/Lampka sygnalizacyjna ustawionego
tempomatu4-137
*1 Lampka ta włącza się, gdy włącznik zapłonu znajduje się w położeniu ON w ramach
sprawdzania obwodów, a następnie gaśnie kilka sekund później lub tuż po uruchomieniu
silnika. Jeżeli lampka ta nie włącza się lub pozostaje włączona, sprawdź samochód
w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-47

▼Wskazanie/Lampki sygnalizacyjne
obsługi okresowej
*
Zestaw wskaźników typu A
Wykonaj obsługę okresową zgodnie ze
wskazaniami komunikatu.
Zestaw wskaźników typu B
Lampka sygnalizacyjna obsługi okresowej
włącza się po ustawieniu włącznika
zapłonu w pozycji ON, a następnie gaśnie
po kilku sekundach.
Lampka sygnalizacyjna obsługi okresowej
świeci się, gdy zbliża się termin
planowanej obsługi okresowej. Sprawdź
komunikat i wykonaj obsługę serwisową.
Patrz „Monitor obsługi okresowej” na
stronie 6-11.
▼Lampka sygnalizacyjna niskiej
temperatury płynu chłodzenia
silnika (niebieska)
Lampka ta włącza się stale, gdy
temperatura płynu chłodzenia silnika jest
niska i gaśnie po rozgrzaniu silnika.
Jeśli lampka sygnalizacyjna niskiej
temperatury płynu chłodzenia silnika nie
gaśnie, mimo iż silnik rozgrzano
w wystarczającym stopniu, czujnik
temperatury może działać nieprawidłowo.
Skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Podczas jazdy
Zestaw liczników i wskaźników
4-48*Wybrane wersje.

Sterowanie manualną
skrzynią biegów
▼Uk

•Nie używaj nadmiernej siły
skierowanej w bok dźwigni zmiany
biegów przy redukcji z piątego na
czwarty bieg. Może to spowodować
przypadkowe włączenie drugiego
biegu i w efekcie do uszkodzenia
skrzyni biegów.
•Upewnij się, czy samochód
całkowicie się zatrzymał zanim
przestawić dźwignię w pozycję R.
W przeciwnym razie można
spowodować uszkodzenie skrzyni
biegów.
UWAGA
•Naturalną pozycję do jazdy uzyskuje
się, gdy dźwignię zmiany biegów
można swobodnie chwycić z boku,
nie opierając swojego łokcia na
schowku w konsoli środkowej.

•Jeśli włączenie wstecznego biegu jest
utrudnione, przesuń dźwignię
w pozycję neutralną, puść pedał
sprzęgła i spróbuj ponownie.
•(Z funkcją i-stop)
Jeśli silnik zatrzymał się z powodu
„dławienia się”, można go uruchomić
ponownie, wciskając pedał sprzęgła
w ciągu 3 sekund od wyłączenia się.
Silnika nie można uruchomić
ponownie, nawet po wciśnięciu
pedału sprzęgła, w następujących
okolicznościach:
•Drzwi kierowcy zostały otwarte.
•Pas bezpieczeństwa kierowcy nie
jest zapięty.
•Pedału sprzęgła nie zwolniono
całkowicie po „dławieniu się”
silnika.
•Pedał sprzęgła wciśnięto, gdy silnik
całkowicie się nie zatrzymał.
•(Z systemem czujników
parkowania)
Gdy dźwignia zmiany biegów jest
ustawiona w pozycji R, a włącznik
zapłonu znajduje się w pozycji ON,
system czujników parkowania jest
włączony i słychać sygnał
dźwiękowy.
Patrz rozdział „System czujników
parkowania” na stronie 4-150.
Podczas jazdy
Skrzynia biegów
4-50

▼Wskaźnik włączonego biegu
Wskaźnik włączonego biegu pomaga Ci
w zmniejszeniu zużycia paliwa
i osiągnięciu płynnego stylu jazdy.
Wyświetla w zestawie wskaźników
wybrany bieg, jak również powiadamia
kierowcę, w którym momencie powinien
zmienić przełożenie w oparciu o aktualne
warunki jazdy.

Pozycja wybranego
bieguOptymalna
pozycja biegu
Wskazanie Warunek
CyfraWyświetlana jest pozycja wybra-
nego biegu.
i cyfraZaleca się zmianę biegu na wska-
zany bieg wyższy lub niższy.
PRZESTROGA
Nie polegaj wyłącznie na
wskazywanych zaleceniach zmiany
biegu na wyższy/niższy. Aktualne
warunki jazdy mogą wymagać zmiany
biegu na inny niż wskazywany. Aby
uniknąć ryzyka wypadku, przed zmianą
biegu kierowca powinien prawidłowo
ocenić warunki ruchu drogowego.
UWAGA
Wskaźnik włączonego biegu wyłącza
się w następujących okolicznościach.
•Samochód jest zatrzymany.
•Dźwignia zmiany biegów znajduje
się w pozycji neutralnej.
•Samochód porusza się na biegu
wstecznym.
•Podczas ruszania z miejsca sprzęgło
nie jest w pełni sprzężone.
•Podczas jazdy sprzęgło pozostaje
wciśnięte przez 2 sekundy lub dłużej.
Podczas jazdy
Skrzynia biegów
4-51

Sterowanie automatyczną skrzynią biegów
Przycisk zwalniania blokady dźwigni zmiany biegów
(lock-release)
Wskazuje, że dźwignia wybierania biegów może być przełączona
dowolnie do każdej pozycji.
Wskazuje, że musisz przytrzymać przycisk zwalniania blokady dźwigni
zmiany biegów, aby przestawić dźwignię. Wskazuje, że musisz nacisnąć pedał hamulca oraz przytrzymać przycisk
zwalniania blokady dźwigni zmiany biegów, aby przesunąć dźwignię
(włącznik zapłonu musi znajdować się w pozycji ON). Posługiwanie się dźwignią:
UWAGA
Automatyczna skrzynia biegów SKYACTIV-Drive posiada opcję, w którą nie są
wyposażone tradycyjne automatyczne skrzynie biegów i która daje kierowcy możliwość
manualnego wyboru każdego biegu. Korzystając ze skrzyni pracującej w normalnym
trybie automatycznym należy pamiętać, że można przypadkowo przełączyć jej tryb pracy
na sterowanie manualne. W takiej sytuacji, wzrost prędkości jazdy nie spowoduje zmiany
biegu. Jeżeli zauważysz, że prędkość obrotowa silnika niespodziewanie wzrasta, lub
usłyszysz, że silnik wchodzi na wysokie obroty, upewnij się, czy przypadkowo nie
włączyłeś manualnego trybu zmiany biegów (strona 4-56).
Podczas jazdy
Skrzynia biegów
4-52
